电力电子技术知识点自己总结

电力电子技术知识点

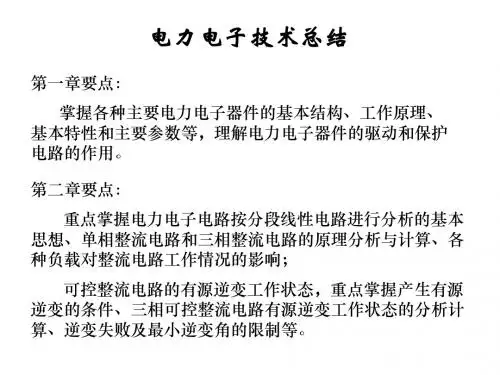

（供学生平时课程学习、复习用，●为重点） 第一章绪论 1.电力电子技术：信息电子技术----信息处理，包括：模拟电子技术、数字电子技术 电力电子技术----电力的变换与控制 2. ●电力电子技术是实现电能转换和控制，能进行电压电流的变换、频率的变换及相 数的变换。 第二章电力电子器件 1.电力电子器件分类：不可控器件：电力二极管 可控器件：全控器件----门极可关断晶闸管GTO电力晶体管GTR 场效应管电力PMOSFET绝缘栅双极晶体管IGBT及其他器件 ☆半控器件----晶闸管●阳极A阴极K 门极G 2.晶闸管 1）●导通：当晶闸管承受正向电压时，仅在门极有触电电流的情况晶闸管才能开通。 ●关断：外加电压和外电路作用是流过晶闸管的电流降到接近于零 ●导通条件：晶闸管承受正向阳极电压，并在门极施加触发电流 ●维持导通条件：阳极电流大于维持电流 当晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。 当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才会开通。 当晶闸管导通，门极失去作用。 ●主要参数：额定电压、额定电流的计算，元件选择 第三章 ●整流电路 1.电路分类：单相----单相半波可控整流电路单相整流电路、桥式（全控、半控）、单相全波可控整流电路单相桥式（全控、半控）整流电路 三相----半波、●桥式（●全控、半控） 2.负载：电阻、电感、●电感+电阻、电容、●反电势 3.电路结构不同、负载不同●输出波形不同●电压计算公式不同

单相电路 1.●变压器的作用：变压、隔离、抑制高次谐波（三相、原副边星/三角形接法） 2.●不同负载下，整流输出电压波形特点 1）电阻电压、电流波形相同 2）电感电压电流不相同、电流不连续，存在续流问题 3）反电势停止导电角 3.●二极管的续流作用 1）防止整流输出电压下降 2）防止失控 4.●保持电流连续●串续流电抗器，●计算公式 5.电压、电流波形绘制，电压、电流参数计算公式 三相电路 1.共阴极接法、共阳极接法 2.触发角ā的确定 3.宽脉冲、双窄脉冲 4.●电压、电流波形绘制●电压、电流参数计算公式 5.变压器漏抗对整流电流的影响●换相重叠角产生原因计算方法 6.整流电路的谐波和功率因数 ●逆变电路 1.●逆变条件●电路极性●逆变波形 2.●逆变失败原因器件触发电路交流电源换向裕量 3.●防止逆变失败的措施 4.●最小逆变角的确定 触发电路 1.●触发电路组成 2.工作原理 3.触发电路定相 第四章逆变电路

电力电子课程学习心得

前沿 在大二学习模电之后，这学期我们开始接触电力电子器件和多种变换器。其中包括直流变直流，无源逆变电路，整流和有源逆变电路，交流变交流电路，软开关变换器。电力电子技术（Power Electronics Technology）是研究电能变换原理及功率变换装置的综合性学科，包括电压、电流、频率和波形变换，涉及电子学、自动控制原理和计算机技术等学科。电力电子技术与信息电子技术的主要不同就是效率问题，对于信息处理电路来说，效率大于15%就可以接受，而对于电力电子技术而言，大功率装置效率低于85%还是无法忍受。目前能源问题已是我国面临的主要问题之一，提高电源变换效率是电力电子工程师主要任务. 电力电子器件及应用 电力电子器件特点：1.具有较大的耗散功率2.工作在开关状态3.需要专门驱动电路来控制4.需要缓冲和保护电路。我们在本章学习了功率二极管，场效应二极管，电力二极管，IGBT . 可控整流器与有源逆变器： 主要内容： 整流器的结构形式、工作原理，分析整流器的工作波形，整流器各参数的数学关系和设计方法;整流器工作在逆变状态时的工作原理、工作波形。变压器漏抗对整流器的影响、整流器带电动机负载时的机械特性、触发电路等内容。 学习重点包括： (1) 学习不同型式整流电路的工作原理，波形分析与数值计算、各种负载对 整流电路工作情况的影响。 (2) 变压器漏抗对整流电路的影响，重点建立换相压降、换相重叠角等概念， 并掌握相关的计算，熟悉漏抗对整流电路工作情况的影响。 (3) 掌握产生有源逆变的条件、逆变失败及最小逆变角的限制等。 (4) 熟悉锯齿波移相触发电路的原理，建立同步的概念，掌握同步电压信号的 选取方法。 交-交变换器： 主要内容： 晶闸管单相和三相交流调压器；全控型器件的交流斩波电路；交-交变频器；交-交(AC-AC)变换器的应用。 交流调压电路通常由晶闸管组成，用于调节输出电压的有效值。与常规的调压变压器相比，晶闸管交流调压器有体积小、重量轻的特点。其输出是交流电压，但它不是正弦波形，其谐波分量较大，功率因数也较低。 控制方法： (1) 通断控制。即把晶闸管作为开关，通过改变通断时间比值达到调压的目的。这种控制方式电路简单，功率因数高，适用于有较大时间常数的负载；缺点是输出电压或功率调节不平滑。 (2) 相位控制。它是使晶闸管在电源电压每一周期中、在选定的时刻将负载与电源接通，改变选定的时刻可达到调压的目的。 基本结构和工作原理

(完整版)电力系统分析基础知识点总结

一．填空题 1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。 2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。“电压偏移”是指输电线某点的实际电压和额定 电压的（数值）的差。 3、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路 电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。 4、标么值是指（有名值/实际值）和（基准值）的比值。 5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本 形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。 6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联 电抗器），（静止补偿器和静止调相机）。 7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。 8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。 9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。 10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参 数）。 11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV） （225.5KV）（231KV）。 二：思考题 1.电力网，电力系统和动力系统的定义是什么？（p2） 答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。 电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。 动力系统：电力系统和动力部分的总和。 2.电力系统的电气接线图和地理接线图有何区别？（p4-5） 答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。但难以表示各主要电机电器间的联系。 电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。但难以反映各发电厂、变电所、电力线路的相对位置。 3.电力系统运行的特点和要求是什么？（p5） 答：特点：（1）电能与国民经济各部门联系密切。（2）电能不能大量储存。(3)生产、输送、消费电能各环节所组成的统一整体不可分割。（4）电能生产、输送、消费工况的改变十分迅速。（5）对电能质量的要求颇为严格。 要求：（1）保证可靠的持续供电。（2）保证良好的电能质量。（3）保证系统运行的经济性。 4.电网互联的优缺点是什么？（p7） 答：可大大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷，提高发电设备的利用率，减少联合系统中发电设备的总容量；可更合理的利用系统中各类发电厂提高运行经济性。同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。联合电力系统容量很大，个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。 5.我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？ （p8-9） 答：额定电压等级有（kv）：3、6、10、35、110、220、330、500 平均额定电压有（kv）：3.15、6.3、10.5、37、115、230、345、525 系统各元件的额定电压如何确定：发电机母线比额定电压高5%。变压器接电源侧为额定电压，接负荷侧比额定电压高10%，变压器如果直接接负荷，则这一侧比额定电压高5%。 6.电力系统为什么不采用一个统一的电压等级，而要设置多级电压？（p8） S 。当功率一定时电压越高电流越小，导线答：三相功率S和线电压U、线电流I之间的固定关系为

模电数电及电力电子技术知识点

集成运算放大电路 输入级采用高性能的恒流源差动放大电路 要求输入阻抗高、差摸放大倍数大、共模抑制比高、差摸输入电压及共模输入电压范围大且静态电流小 作用减少零点漂移和抑制共模干扰信号 中间级采用共射放大电路 作用提供较高的电压增益 输入级要求其输出电压范围尽可能宽、输出电阻小以便有较强的带负载能力且非线性失真小 采用准互补输出级 偏置电路确定合适的静态工作点 采用准互补输出级 综合高差摸放大倍数、高共模抑制比、高输入阻抗、高输出电压、低输出阻抗的双端输入单端输出的差动放大器交直流反馈的判断电容隔直通交直流：短路交流：开路 串并联反馈的判断输入信号与反馈信号同时加在一个输入端上的是并联，反之 电压电流反馈的判断反馈电路直接从输出端引出的是电压反馈从负载电阻RL的靠近 “地”端引出的是电流反馈 直流脉宽调制PWM变换器 将固定电压的直流电源变换成大小可调的直流电源的DC-DC变换器又称直流斩波器。 它能从固定输入的直流电压产生出经过斩波的负载电。负载电压受斩波器工作率的控制。变 更工作率的方法与脉冲宽度调制（斩波频率f=1/T不变，改变导通时间t on）和频率调制（导 通时间t on或关断时间t off不变，改变斩波周期T即斩波频率f=1/T）两种。 斩波器的基本回落方式有升压（斩波器所产生的输出电压高于输入电压）和降压两种，改变回落元件的连接就可改换回路的方式。 用晶闸管作为开关的斩波器，由于晶闸管无自关断能力，它在直流回路里工作是，必须有一套使其关断的（强迫）换相（流）电路。晶闸管的换流方式有：电源换流、负载换流和 强迫换流。 负载换流缺点主要是电骡的揩振频率与L和C的大小有关，随着负载与频率的变化，换流的裕量也随之改变。 为了可靠换流，换流脉冲的幅值应足以消去晶闸管中的电流，脉冲的宽度应保证大于晶闸管的关断时间。 晶闸管斩波器的缺点是需要庞大的强迫换流电脑，是设备体积增大和损耗增加；而且斩波开关频率也低，致使斩波器电流的脉动幅度大，电源揩波也大，往往需加滤波器。 直流PWM变换器分不可逆、可逆输出两大类。前者输出只有一种极性的电压，而后者可输出正或负极性电压。如果在一个斩波周期中输出电压正、负相间的称为双极式可逆PWM 变换器；如果在一个斩波周期中输出电压只有一种极性电压的称为单极式可逆PWM变换 器。 双极式可逆PWM变换器的输出电压Uab在一个周期正、负相间。单机式可逆PWM变换器只在一个阶段中输出某一极限的脉冲电压+Uab或—Uab，在另一阶段中Uab=0. 无制动作用的不可逆输出PWM变换器电流始终是一个方向，因此不能产生制动作用，电动机只能作单象限运行，又称为受限式脉宽调制电路。 受限单极式可逆PWM变换器与单极式可逆PWM变换器的不同是避免了上下两个开关直通的可能性。 双极式脉宽调制器由三角波振荡器、电压比较器构成，单极式脉宽调制器由两只运算放

基于Matlab的电力电子技术课程设计报告

《电力电子技术》 课程设计报告 题目：基于Matlab的电力电子技术 仿真分析 专业：电气工程及其自动化 班级：电气2班 学号：Z01114007 姓名：吴奇 指导教师：过希文 安徽大学电气工程与自动化学院 2015年 1 月7 日

中文题目 基于Matlab 的电力电子技术仿真分析 一、设计目的 （1）加深理解《电力电子技术》课程的基本理论； （2）掌握电力电子电路的一般设计方法，具备初步的独立设计能力； （3）学习Matlab 仿真软件及各模块参数的确定。 二、设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕： （1）根据设计题目要求的指标，通过查阅有关资料分析其工作原理，设计电路原理图； （2）利用MATLAB 仿真软件绘制主电路结构模型图，设置相应的参数。 （3）用示波器模块观察和记录电源电压、控制信号、负载电压、电流的波形图。 三、设计内容 （1）设计一个降压变换器（Buck Chopper ），其输入电压为200V ，负载为阻感性带反电动势负载，电阻为2欧，电感为5mH ，反电动势为80V 。开关管采用IGBT ，驱动信号频率为1000Hz ，仿真时间设置为0.02s ，观察不同占空比下（25%、50%、75%）的驱动信号、负载电流、负载电压波形，并计算相应的电压、电流平均值。 然后，将负载反电动势改变为160V ，观察电流断续时的工作波形。（最大步长为5e-6，相对容忍率为1e-3，仿真解法器采用ode23tb ） （2）设计一个采用双极性调制的三相桥式逆变电路，主电路直流电源200V ，经由6只MOSFET 组成的桥式逆变电路与三相阻感性负载相连接，负载电阻为1欧，电感为5mH ，三角波频率为1000Hz ，调制度为0.7，试观察输入信号（载波、调制波）、与直流侧假想中点N ‘的三相电压Uun ’、Uvn ’、Uwn ’，输出线电压UV 以及负载侧相电压Uun 的波形。 四、设计方案 实验1：降压变换器 dc-dc 变流电路可以将直流电变成另一固定电压或可调电压的直流电，包括直接直流变流电路和间接直流变流电路。其中，直接直流变流电路又称为斩波电路，功能是将直流电变为另一直流电。本次实验主要是在Matlab 中设计一个降压斩波电路并仿真在所给条件下的波形和数值与理论计算相对比。降压斩波电路原理图如下所示，该电路使用一个全控型器件V ，这里用IGBT ，也可采用其他器件，例如晶闸管，若采用晶闸管，还需设置使晶闸管关断的辅助电路。为在V 关断时给负载中电感电流提供通道，设置了续流二极管VD 。斩波电路主要用于电子电路的供电电源，也可拖动直流电动机或带蓄电池负载等，后两种情况下负载中均会出现反电动势，图中用m E 表示。若无反电动势，只需令0m E ，以下的分析和表达式中均适用。

电力系统分析课程总结

电力系统分析课程总结报告 学院（部）：电气学院 专业班级：电气工程学生姓名：** 指导教师：**** 2014年6 月28 日

目录 1电力系统概述和基本概念 (1) 1.1电力系统概述 (1) 1.2电力系统中性点的接地方式 (3) 2电力系统元件参数和等值电路 (3) 2.1电力线路参数和等值电路 (4) 2.2变压器、电抗器的参数和等值电路 (4) 2.3发电机和负荷的参数及等值电路 (5) 2.4电力网络的等值电路 (5) 3简单电力网络潮流的分析与计算 (6) 3.1电力线路和变压器的功率损耗和电压降落 (6) 3.2开式网络的潮流计算 (7) 3.3环形网络的潮流分布 (7) 4电力系统潮流的计算机算法 (7) 4.1电力网络的数学模型 (8) 4.2等值变压器模型及其应用 (8) 4.3节点导纳矩阵的形成和修改 (8) 4.4功率方程和变量及节点分类 (9) 4.5高斯-塞德尔法潮流计算 (9) 4.6牛顿-拉夫逊法潮流计算 (9) 4.7P-Q分解法潮流计算 (9) 5电力系统有功功率的平衡和频率调整 (10) 5.1电力系统中有功功率的平衡 (10) 5.2电力系统的频率调整 (11) 6电力系统的无功功率平衡和电压调整 (11) 6.1电力系统中无功功率的平衡 (12) 6.2电力系统的电压管理 (12) 6.3电力系统的几种调压方式 (13) 6.4电力线路导线截面的选择 (13) 7电力系统各元件的序参数和等值电路 (14)

7.1对称分量法 (14) 7.2同步发电机的负序电抗和零序电抗 (14) 7.3异步电动机的参数和等值电路 (15) 7.4变压器的零序参数和等值电路 (15) 7.5电力系统的序网络 (15) 8电力系统故障的分析与实用计算 (15) 8.1由无限大容量电源供电的三相短路的分析与计算 (16) 8.2电力系统三相短路的实用计算 (16) 8.3电力系统不对称短路的分析与计算 (16) 8.4电力系统非全相运行的分析 (17) 9机组的机电特性 (17) 9.1电力系统运行稳定性的基本概念 (17) 9.2同步发电机组的运动方程式 (17) 9.3发电机的功-角特性方程式 (18) 9.4异步电动机的机电特性 (18) 9.5自动调节励磁系统对功-角特性的影响 (18) 10电力系统的静态稳定性 (19) 10.1电力系统静态稳定性的基本概念 (19) 10.2小扰动法的基本原理和分析在电力系统静态稳定性中的应用 (19) 10.3电力系统电压、频率及负荷的稳定性 (20) 10.4调节励磁对电力系统静态稳定性的影响 (20) 10.5保证和提高电力系统静态稳定性的措施 (20) 11电力系统的暂态稳定性 (21) 11.1电力系统暂态稳定性概述 (21) 11.2简单电力系统暂态稳定性的定性分析 (22) 11.3简单电力系统暂态稳定性的定量分析 (22) 11.4发电机转子运动方程的数值解法 (22) 11.5提高电力系统暂态稳定性额措施 (23) 致谢 (23)

电力电子技术重点王兆安第五版打印版

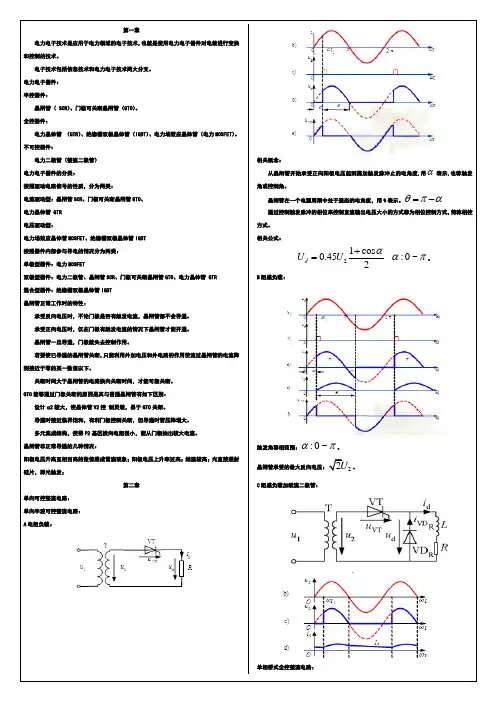

第1章绪论 1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。 2 电力变换的种类 （1）交流变直流AC-DC：整流 （2）直流变交流DC-AC：逆变 （3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制 3 电力电子技术分类：分为电力电子器件制造技术和变流技术。 第2章电力电子器件 1 电力电子器件与主电路的关系 （1）主电路：指能够直接承担电能变换或控制任务的电路。（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。 2 电力电子器件一般都工作于开关状态，以减小本身损耗。 3 电力电子系统基本组成与工作原理 （1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。 （2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。 （4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。 4 电力电子器件的分类 根据控制信号所控制的程度分类 （1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。如SCR晶闸管。 （2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。如GTO、GTR、MOSFET 和IGBT。 （3）不可控器件：不能用控制信号来控制其通断的电力电子器件。如电力二极管。 根据驱动信号的性质分类 （1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。如SCR、GTO、GTR。（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。如MOSFET、IGBT。 根据器件内部载流子参与导电的情况分类 （1）单极型器件：内部由一种载流子参与导电的器件。如MOSFET。 （2）双极型器件：由电子和空穴两种载流子参数导电的器件。如SCR、GTO、GTR。（3）复合型器件：有单极型器件和双极型器件集成混合而成的器件。如IGBT。 5 半控型器件—晶闸管SCR 将器件N1、P2半导体取倾斜截面，则晶闸管变成V1-PNP 和V2-NPN两个晶体管。 晶闸管的导通工作原理 （1）当AK间加正向电压A E，晶闸管不能导通，主要是中间存在反向PN结。 （2）当GK间加正向电压G E，NPN晶体管基极存在驱动电流G I，NPN晶体管导通，产生集电极电流2c I。 （3）集电极电流2c I构成PNP的基极驱动电流，PNP导通，进一步放大产生PNP集电极电流1c I。 （4）1c I与G I构成NPN的驱动电流，继续上述过程，形成强烈的负反馈，这样NPN和PNP两个晶体管完全饱和，晶闸管导通。 2.3.1.4.3 晶闸管是半控型器件的原因 （1）晶闸管导通后撤掉外部门极电流G I，但是NPN基极仍然存在电流，由PNP集电极电流1c I供给，电流已经形成强烈正反馈，因此晶闸管继续维持导通。 （2）因此，晶闸管的门极电流只能触发控制其导通而不能控制其关断。 2.3.1.4.4 晶闸管的关断工作原理 满足下面条件，晶闸管才能关断： （1）去掉AK间正向电压； （2）AK间加反向电压； （3）设法使流过晶闸管的电流降低到接近于零的某一数值以下。 2.3.2.1.1 晶闸管正常工作时的静态特性 （1）当晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。 （2）当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才能导通。 （3）晶闸管一旦导通，门极就失去控制作用，不论门极触发电流是否还存在，晶闸管都保持导通。 （4）若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下。 2.4.1.1 GTO的结构 （1）GTO与普通晶闸管的相同点：是PNPN四层半导体结构，外部引出阳极、阴极和门极。 （2）GTO与普通晶闸管的不同点：GTO是一种多元的功率集成器件，其内部包含数十个甚至数百个供阳极的小GTO元，这些GTO元的阴极和门极在器件内部并联在一起，正是这种特殊结构才能实现门极关断作用。 2.4.1.2 GTO的静态特性 （1）当GTO承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。 （2）当GTO承受正向电压时，仅在门极有触发电流的情

电力电子技术课程重点知识点总结

1.解释GTO、GTR、电力MOSFET、BJT、IGBT，以及这些元件的应用范围、基本特性。 2.解释什么是整流、什么是逆变。 3.解释PN结的特性，以及正向偏置、反向偏置时会有什么样的电流通过。 4.肖特基二极管的结构，和普通二极管有什么不同 5.画出单相半波可控整流电路、单相全波可控整流电路、单相整流电路、单相桥式半控整流电路电路图。 6.如何选配二极管（选用二极管时考虑的电压电流裕量） 7.单相半波可控整流的输出电压计算（P44） 8.可控整流和不可控整流电路的区别在哪 9.当负载串联电感线圈时输出电压有什么变化（P45） 10.单相桥式全控整流电路中，元件承受的最大正向电压和反向电压。 11.保证电流连续所需电感量计算。 12.单相全波可控整流电路中元件承受的最大正向、反向电压（思考题，书上没答案，自己试着算） 13.什么是自然换相点，为什么会有自然换相点。 14.会画三相桥式全控整流电路电路图，波形图（P56、57、P58、P59、P60，对比着记忆），以及这些管子的导通顺序。

15.三相桥式全控整流输出电压、电流计算。 16.为什么会有换相重叠角换相压降和换相重叠角计算。 17.什么是无源逆变什么是有源逆变 18.逆变产生的条件。 19.逆变失败原因、最小逆变角如何确定公式。 做题：P95：1 3 5 13 16 17，重点会做 27 28，非常重要。 20.四种换流方式，实现的原理。 21.电压型、电流型逆变电路有什么区别这两个图要会画。 22.单相全桥逆变电路的电压计算。P102 23.会画buck、boost电路，以及这两种电路的输出电压计算。 24.这两种电路的电压、电流连续性有什么特点 做题，P138 2 3题，非常重要。 25.什么是PWM,SPWM。 26.什么是同步调制什么是异步调制什么是载波比，如何计算 27.载波频率过大过小有什么影响 28.会画同步调制单相PWM波形。 29.软开关技术实现原理。

《电路分析基础》学习总结

《电路分析基础》学习总结 通过电路基础的学习，我们的科学思维能力，分析计算能力，实验研究能力和科学归纳能力有了很大的提高，为下学期我们学习电子技术打下了基础。 对于我们具体的学习内容，第一到第四章，主要讲了电路分析的基本方法，以及电路等效原理等，而后面的知识主要是建立在这四章的内容上的，可以说，学好前面这四章的内容是我们学习电路基础的关键所在。在这些基础的内容中又有很多是很容易被忽略的。对于第五章的内容，老师让我们自主讲解的方式加深了我们的印象，同时也让我们学会如何去预习，更好的把握重点，很符合自主学习的目的。至于第六章到第十章的内容则完全是建立在前四章的内容上展开的，主要就是学会分析电路图结构的方法，对于一二阶电路的响应问题，就是能分析好换路前后未变量和改变量，以及达到稳态时所求量的值。 对于老师上课方法的感想：首先感谢窦老师和杨老师的辛苦讲课，窦老师声音洪亮，讲课思路清晰，让我们非常受益，杨老师的外语水平让我们大开眼界，在中文教学中，我们有过自主学习的机会，也让大家都自己去讲台上讲课，加深了我们的印象，而且对于我们学习能力有很大提高，再是

老师讲课的思路，让我受益不凡，在这之中感受到学习电路的方法。在双语班的教学中，虽然外语的课堂让我们感觉很有难度，有的时候甚至看不懂ppt上的单词，临时上课的时候去查，但是老师上课时经典的讲解确实很有趣味，不仅外语水平是一定的锻炼，同时也是学习电路知识，感觉比起其他班的同学，估计这应该是一个特色点吧。 对于学习电路感想：学习电路，光上课听老师讲课那是远远不够的，大学的学习都是自主学习，没有老师的强迫，所以必须自己主动去学习，首先每次上完课后的练习，我觉得很有必要，因为每次上完课时都感觉听的很懂，看看书呢，也貌似都能理解，可是一到做题目就愣住了，要么是公式没有记住，要么是知识点不知道如何筛选，所以练习很重要，第二点，应该要反复回顾已经学过的内容，只有反复记忆的东西才能更深入，不然曾经学过的东西等到要用就全都忘记了，不懂得应该多问老师，因为我们是小班，这方面，老师给了我们足够的机会。 另外，我们电路分析基础的课程网站，里面的内容已经比较详实，内容更新也比较快，经常展示一些新的内容，拓宽了我们的视野。

电力电子技术课程设计报告

电力电子课程设计报告题目三相桥式全控整流电路设计 学院：电子与电气工程学院 年级专业：201５级电气工程及其自动化 姓名： 学号: 指导教师：高婷婷,林建华 成绩:

摘要 整流电路尤其是三相桥式可控整流电路是电力电子技术中最为重要同时也是应用得最为广泛的电路，不仅用于一般工业，也广泛应用于交通运输、电力系统、通信系统,能源系统及其他领域,因此对三相桥式可控整流电路的相关参数和不同性质负载的工作情况进行对比分析与研究具有很强的现实意义,这不仅是电力电子电路理论学习的重要一环,而且对工程实践的实际应用具有预测和指导作用，因此调试三相桥式可控整流电路的相关参数并对不同性质负载的工作情况进行对比分析与研究具有一定的现实意义。 关键词：电力电子,三相，整流

目录 1 设计的目的和意义………………………………………１ 2 设计任务与要求 (1) 3 设计方案 (1) ?３.1三相全控整流电路设计 (1) 3.1.１三相全控整流电路图原理分析 (2) ?3.１.2整流变压器的设计 (2) ?3．1.3晶闸管的选择 (3) 3.2 保护电路的设计 (4) 3．2.1变压器二次侧过压保护 (4) ?3．2.2 晶闸管的过压保护………………………………………………４ 3.2．3 晶闸管的过流保护………………………………………………５ 3.3 触发电路的选择设计 (5) 4 实验调试与分析 (6) 4.１三相桥式全控整流电路的仿真模型 (6)

4.2仿真结果及其分析……………………………………………７ 5 设计总结 (8) 6 参考文献 (9)

1 设计的目的和意义 本课程设计属于《电力电子技术》课程的延续，通过设计实践，进一步学习掌握《电力电子技术》,更进一步的掌握和了解他三相桥式全控整流电路。通过设计基本技能的训练,培养学生具备一定的工程实践能力。通过反复调试、训练、便于学生掌握规范系统的电子电力方面的知识，同时也提高了学生的动手能力。 2 设计任务与要求 三相桥式全控整流电路要求输入交流电压2150,10,0.5U V R L H ==Ω=为阻 感性负载。 １.写出三相桥式全控整流电路阻感性负载的移相范围,并计算出直流电压的变化范围 2.计算α=60°时，负载两端电压和电流，晶闸管平均电流和有效电流。 3.画出α=60°时，负载两端 d U 和晶闸管两端 1 VT U 波形。 4.分析纯电阻负载和大电感负载以及加续流二极管电路的区别。 5.晶闸管的型号选择。 ３ 设计方案 ３.１三相全控整流电路设计

最新电力系统分析总结(复习资料)

1、有发电厂中的电气部分、各类变电所、输配电线路及各种类型的用电器组成的整体，称为电力系统 2、按电压等级的高低，电力网可分为：1低压电网（<1kv）2中低电网（11000kv） 3、负荷的分类：1.按物理性能分：有功负荷、无功负荷 2.按电力生产与销售过程分：发电负荷、供电负荷、和用电负荷 3.按用户性质分：工业、农业、交通运输业和人民生活用电负荷 4.按负荷对供电的可靠性分：一级、二级、三级负荷 4、我国电力系统常用的4种接地方式：1.中性点接地 2.中性点经消弧线圈接地3.中性点直接接地 4.中性点经电阻的电抗接地小电流接地方式：（1.2）优点：①可靠性能高②单相接地时，不易造成人身或轻微轻微的人身和设备安全事故缺点：经济性差、容易引起谐振，危及电网的安全运行。大接地电流方式：（3.4）优点：①能快速的切除故障、安全性能好②经济性好。缺点：系统供电可靠性差（任何一处故障全跳） 5、消弧线圈的工作原理：在单相接地时，可以线圈的电流Il补偿接地点的容性电流消除接地的不利影响补偿方式：①全补偿：Ik=Il时，Ie=0.容易发生谐振，一般不用②负补偿，Il< Ik时，Ie为纯容性，易产生谐振过电压③过补偿：Il>Ik时，Ie为纯感性，一般都采用过电压法。 6、架空线路的组成：①导线、②避雷线、③杆塔、④绝缘子、⑤金具 7、电力网的参数一般分为两类：一类是由元件结构和特性所决定的参数，称为网络参数，如R、G、L等；另一类是系统的运行状态所决定的参数，称为运行参数，如I、V、P等。 8、分裂导线用在什么场合，有什么用处？一般用在大于350kv的架空线路中。可避免电晕的产生和增大传输容量。 9、导线是用来反映的架空线路的泄漏电流和电晕所引起的有功损耗的参数。 10、三绕组变压器的绕组排列方式：①中、高、低②低、中、高排列原则：①高压绕组电压高，故绝缘要求也高，一般在最外层、②升压变压器一般采用：---- 1、标么值：是指实际有名值与基准值得的比值。优点：可以用来简化计算缺点：同一实际值可能对应着多个不同的标么值。基准值的选取：①基准值的单位应与有名值的单位相同、②所选取的基准值物理量之间应符合电路的基本关系、③P33 12、短路：指一切不正常的相与相之间的或相与地面之间的通路。形式： ①三相电路、②单相短路接地、③两相短路、④两相短路接地。 13、短路计算的任务; ①在选择电气设备时，要保证电气设备要有足够的动稳定性和热稳定性，这都要以短路计算为依据。②为了合理地配置各种继电保护装，并正确整定其参数，必须进行短路电流的计算。③在设计发电厂的变电所的主接线时，需要对各种可能的设计方案进行详细的技术经济比较，以便确定最优设计方案，这也要以短路计算为依据。④进行电力系统暂态稳定的计算，也包含一些电流计算的内容。 14、无穷大电源：是一种为了理论上简化分析的需要，所假定的可以输出无穷大的功率的电源。特点：①电源频率和电压保持不变、②电源的内阻为零。 15、短路要做的假设：①由无穷大电源供电、②短路前处于稳态、③电路三相对称。16、短路电流实际上包括两个分量：①是周期性分量，即稳态短路电流，它是短路电流中的强迫分量，其幅值Im取决于电源电动势的幅值和电路参数。 ②是非周期分量，它是短路电流中的自由分量，按指数形式衰减。17、 短路冲击电流：是指短路电流中最大可能的瞬时值，同非周期分量有关。18、对称分量法：是将一组不对称的三相量看成三组不同的对称三相量之和。三相量为：①正序分量：各相量的绝对值相等、相互之间有120°的相位，且与系统在正常对称运行下的相序相同。Ib1=Ia1?e-j120、Ic1= Ia1?ej120; ②负序分量：各相量的绝对值相等，相互之间有120°的相位差但与正常运行时的相许相反，以A相为基准相，有Ib2=Ia2?ej120、Ic2=Ia2?ej-120；③零序分量：各相量的绝对值相等，相位相同，也即Ia0=Ib0=Ic0。19、力系统元件的序参数：同步发电机的负序和零序阻抗：正序电抗、负序电抗、零序电抗。20、电网中各发电机之间合并的条件：①发电机的特性（类型、参数等）是否大致相同，②发电机到短路点的电气距离是否大致相等。 21、短路功率主要用来校验断路器的切断能力。22、不对称故障：①纵向故障：指的是网络中的两个相邻节点k和k′之间出现不正常的断开或三相阻抗不相等的情况。②横向故障：23、非全相断线：是指一相断线和两相断线的非全线断线形式。非全相断线的运行是在故障口出现了某种不对称状态，系统的其余某部分的参数还是三相对称的，可以运用对称分量法进行分析。 24、潮流计算的几个量：①电压降落：指供电支路首末端电压的相位差； ②电压损耗：指供电支路首末端两端电压的数量差，即为（U1-U2）；③电压偏移：指电网中某点的实际电压U与其额定电压UN之差，有时用百分数表示，即：电压偏移=（U-Un）/Un*100% ; ④电压调整：指线路末端在空载时的电压U20与负载时的电压U2的数量差。由于输电线路的电容效应，特别是超高压输电线路的电容效应，在空载时线路末端电压值上升较大。25、电源输出的功率由两部分组成：①一部分与负荷和线路阻抗有关、②第二部分与负荷无关，只与两端电源的电压差和线路阻抗有关，称为循环功率。 26、通过对负荷节点的功率流向的分析会发现：①有的负荷只需要单方向提供电力就能满足负荷供电的要求，②而有的负荷必须从两个方向或两个以上方向同时同时提供电力才能满足负荷的供电要求。这种必须同时从两个方向或以上提供电力才能满足负荷供电要求的负荷节点，称为功率分点。27、闭式网络中电压最低点的判断：功率分点就是整个电力网电压的最低点。①在较高电压级的电网中，由于X>>R，此时电压最低点往往是无功功率分点。②在较低电压级的电网中，由于R>>X,此时电压最低点往往是有功功率分点。28、潮流计算的主要内容：①电流和分布的计算、②节点电压和电压损耗的计算、③功率损耗的计算。29、对每个节点i来讲，通常有四个变量：①发电机发出的有功功率和无功功率、②电压幅值和相位30、根据电力系统的实际运行条件，一般将节点分为以下三种类型：①PQ节点：这类节点P和Q是给定的，节点电压（幅值、相位）是待求量。电力系统中的绝大多数节点属于这一类型。②PU 节点：这类节点是P和U是给定的，节点的Q和电压的相位待求。③平衡节点：平衡节点只有一个，它的电压幅值U和相位已给定，P和Q为待求量。31、 ①平衡节点：在潮流分布算出之，网络中的功率损耗是未知的。因此网络中至少有一个节点的P不能给定，这个节点承担了系统的有功功率平衡，故称为平衡节点。②基准节点：必须选定一个节点，指定电压相位为0，作为计算各点电压相位的参考。这个节点称为基准节点。习惯上把基准节点和平衡节点选为同一点，称为平衡节点。32、高斯—塞得尔潮流计算步骤：P130 功率因数：cos＠=Pmax/Sn 33、每一次选代中，对于PU节点，必须作以下几项计算：①修正节点电压、②计算节点无功功率、③无功功率超限检查。 34、几种常见的无功功率电源：①同步发电机、②同步调相机及同步电动机、③并联电容器、④静止无功功率补偿器svc、⑤高压输电线的充电功率。 35、中枢点电压的调节方式：①逆调压：对于中枢点至各负荷点的供电线路较长，各负荷变化规律大致相同，且负荷波动较大的网络中，在最大负荷时，线路上电压损耗增大，适当提高中枢电压以抵偿增大的电压损耗防止负荷点的电压过低；在最小负荷时，线路上电压损耗减小，适当降低中枢点电压以防止负荷点的电压过高。这种在最大负荷时提高中枢电压，在最负荷时降低中枢点电压的调压方式i，称为逆调压。②顺调压：对于负荷变化较小哦，线路不长的网络，在允许电压偏移范围内，最大负荷时，电压可以低一些；最小负荷时，电压可以搞一些，这种方式称为顺调节。③恒调压：对于负荷变动较小，供电线路上电压损耗也较小的电力网络，无论是最大负荷还是最小负荷，只要中枢点电压维持在允许电压偏移范围内的某一个或较小范围内，就是可以保证各负荷点的电压质量。36、变压器的分接头：一般设在高压和中压绕组上。对于6300kv?A 及以下的变压器中，高压侧有三个分接头。每个分接头可使电压变化5%，各分接头电压分别为：0.95Un、Un、1.05Un。对于容量为8000kv?A 及以上的变压器，高压侧有5个分接头。各分接头电压分别为：0.95Un、0.975Un、Un、1.025Un、1.05Un，记为：Un（+/-）2*2.5% 37绕组变压器：三绕组变压器除高压侧有分接头外，一般中压侧也有分接头可供选择。首先根据低压侧母线的调压要求，在高—低压绕组之间进行计算，选取高压侧的分接头电压，即变比Uth/Un;然后根据中压侧母线的调压要求及选取的高压侧分接头电压Uth在高—中压侧绕组之间进行计算，选取中压侧的分接头电压Utm。确定变比为Uth/Utm/Un1 38、频率的一次调整：当负荷波动时，将引起频率的变化。这时发电机组的出力在调速器的作用下，也将作适当的调整；负荷从系统中吸收的实际功率也将作一定调整，从而在新的频率下，达到新的功率平衡。 39、频率的二次调整：一次调整是由调速器来调节，其结果是发电机增加的输入功率小于实际增加的负荷功率，此时频率仍旧小于fn。为了使系统稳定运行在fn下，此时用自动调频装置去调整，使发电机的静态曲线向上平移，直至系统发电机组的输入功率能符合负荷功率的增长的需要使系统频率运行于fn 上。序参数：对称的三相电路中流过不同序列的电流时，所遇到的阻抗是不同的，然而同一相序的电压和电流间仍符合欧姆定律。40、降低网损的技术措施：①提高用户处的功率因数，避免无功功率还距离传送；②在闭式网络中实行功率经济分布；③组织变压器经济运行; ④合理组织各发电厂经济运行； ⑤合理选择导线的截面积；⑥调整用户的负荷曲线，调峰节电。⑦合理安排检修计划；⑧适当提高电力网的运行电压水平。41、等微增率准则：就是运行的发电机组按微增率相等的原则来分配负荷，这样就是使系统总的燃料消耗 为最小，从而是最经济的。42、提高电力系统静态稳定性的措施：①减小元件 的电抗、②采用自动调节励磁装置、③改善系统的结构和采用中间补偿设备。 1、有发电厂中的电气部分、各类变电所、输配电线路及各种类型的用电器组成 的整体，称为电力系统2、按电压等级的高低，电力网可分为：1低压电网 （<1kv）2中低电网（11000kv）3、负荷的分类：1.按物理性能 分：有功负荷、无功负荷 2.按电力生产与销售过程分：发电负荷、供电负荷、 和用电负荷 3.按用户性质分：工业、农业、交通运输业和人民生活用电负荷 4. 按负荷对供电的可靠性分：一级、二级、三级负荷4、我国电力系统常用 的4种接地方式：1.中性点接地 2.中性点经消弧线圈接地3.中性点直接接地 4. 中性点经电阻的电抗接地小电流接地方式：（1.2）优点：①可靠性能 高②单相接地时，不易造成人身或轻微轻微的人身和设备安全事故缺点：经济 性差、容易引起谐振，危及电网的安全运行。大接地电流方式：（3.4）优 点：①能快速的切除故障、安全性能好②经济性好。缺点：系统供电可靠性 差（任何一处故障全跳）5、消弧线圈的工作原理：在单相接地时，可 以线圈的电流Il补偿接地点的容性电流消除接地的不利影响补偿方式：①全 补偿：Ik=Il时，Ie=0.容易发生谐振，一般不用②负补偿，Il< Ik时，Ie为纯容 性，易产生谐振过电压③过补偿：Il>Ik时，Ie为纯感性，一般都采用过电压法。 6、架空线路的组成：①导线、②避雷线、③杆塔、④绝缘子、⑤金具 7、 电力网的参数一般分为两类：一类是由元件结构和特性所决定的参数，称为网络 参数，如R、G、L等；另一类是系统的运行状态所决定的参数，称为运行参数， 如I、V、P等。8、分裂导线用在什么场合，有什么用处？一般用在大于 350kv的架空线路中。可避免电晕的产生和增大传输容量。9、导线是用来反映 的架空线路的泄漏电流和电晕所引起的有功损耗的参数。 10、三绕组变压器的绕组排列方式：①中、高、低②低、中、高排列原 则：①高压绕组电压高，故绝缘要求也高，一般在最外层、②升压变压器一般 采用：---- 1、标么值：是指实际有名值与基准值得的比值。优点：可以用来简 化计算缺点：同一实际值可能对应着多个不同的标么值。基准值的选取：①基 准值的单位应与有名值的单位相同、②所选取的基准值物理量之间应符合电路的 基本关系、③P33 12、短路：指一切不正常的相与相之间的或相与地面之间的通路。形式： ①三相电路、②单相短路接地、③两相短路、④两相短路接地。 13、短路计算的任务; ①在选择电气设备时，要保证电气设备要有足够的动 稳定性和热稳定性，这都要以短路计算为依据。②为了合理地配置各种继电保护 装，并正确整定其参数，必须进行短路电流的计算。③在设计发电厂的变电所的 主接线时，需要对各种可能的设计方案进行详细的技术经济比较，以便确定最优 设计方案，这也要以短路计算为依据。④进行电力系统暂态稳定的计算，也包含 一些电流计算的内容。 14、无穷大电源：是一种为了理论上简化分析的需要，所假定的可以输出 无穷大的功率的电源。特点：①电源频率和电压保持不变、②电源的内阻为零。 15、短路要做的假设：①由无穷大电源供电、②短路前处于稳态、③电路三相对 称。16、短路电流实际上包括两个分量：①是周期性分量，即稳态短路电流， 它是短路电流中的强迫分量，其幅值Im取决于电源电动势的幅值和电路参数。 ②是非周期分量，它是短路电流中的自由分量，按指数形式衰减。17、 短路冲击电流：是指短路电流中最大可能的瞬时值，同非周期分量有 关。18、对称分量法：是将一组不对称的三相量看成三组不同的对称三相量之 和。三相量为：①正序分量：各相量的绝对值相等、相互之间有120°的相位， 且与系统在正常对称运行下的相序相同。Ib1=Ia1?e-j120、Ic1= Ia1?ej120; ②负 序分量：各相量的绝对值相等，相互之间有120°的相位差但与正常运行时的相 许相反，以A相为基准相，有Ib2=Ia2?ej120、Ic2=Ia2?ej-120；③零序分量：各 相量的绝对值相等，相位相同，也即Ia0=Ib0=Ic0。19、力系统元件的序参数： 同步发电机的负序和零序阻抗：正序电抗、负序电抗、零序电抗。20、电网中 各发电机之间合并的条件：①发电机的特性（类型、参数等）是否大致相同，② 发电机到短路点的电气距离是否大致相等。 21、短路功率主要用来校验断路器的切断能力。22、不对称故 障：①纵向故障：指的是网络中的两个相邻节点k和k′之间出现不正常的断开 或三相阻抗不相等的情况。②横向故障：23、非全相断线：是指一相断线和两 相断线的非全线断线形式。非全相断线的运行是在故障口出现了某种不对称状 态，系统的其余某部分的参数还是三相对称的，可以运用对称分量法进行分析。 24、潮流计算的几个量：①电压降落：指供电支路首末端电压的相位差； ②电压损耗：指供电支路首末端两端电压的数量差，即为（U1-U2）；③电压偏 移：指电网中某点的实际电压U与其额定电压UN之差，有时用百分数表示， 即：电压偏移=（U-Un）/Un*100% ; ④电压调整：指线路末端在空载时的电压 U20与负载时的电压U2的数量差。由于输电线路的电容效应，特别是超高压输 电线路的电容效应，在空载时线路末端电压值上升较大。25、电源输出的 功率由两部分组成：①一部分与负荷和线路阻抗有关、②第二部分与负荷无关， 只与两端电源的电压差和线路阻抗有关，称为循环功率。 26、通过对负荷节点的功率流向的分析会发现：①有的负荷只需要单方向 提供电力就能满足负荷供电的要求，②而有的负荷必须从两个方向或两个以上方 向同时同时提供电力才能满足负荷的供电要求。这种必须同时从两个方向或以上 提供电力才能满足负荷供电要求的负荷节点，称为功率分点。27、闭式网络中 电压最低点的判断：功率分点就是整个电力网电压的最低点。①在较高电压级的 电网中，由于X>>R，此时电压最低点往往是无功功率分点。②在较低电压级的 电网中，由于R>>X,此时电压最低点往往是有功功率分点。28、潮流计算的 主要内容：①电流和分布的计算、②节点电压和电压损耗的计算、③功率损耗的 计算。29、对每个节点i来讲，通常有四个变量：①发电机发出的有功 功率和无功功率、②电压幅值和相位30、根据电力系统的实际运行条件， 一般将节点分为以下三种类型：①PQ节点：这类节点P和Q是给定的，节点电 压（幅值、相位）是待求量。电力系统中的绝大多数节点属于这一类型。②PU 节点：这类节点是P和U是给定的，节点的Q和电压的相位待求。③平衡节点： 平衡节点只有一个，它的电压幅值U和相位已给定，P和Q为待求量。31、 ①平衡节点：在潮流分布算出之，网络中的功率损耗是未知的。因此 网络中至少有一个节点的P不能给定，这个节点承担了系统的有功功率平衡， 故称为平衡节点。②基准节点：必须选定一个节点，指定电压相位为0，作为计 算各点电压相位的参考。这个节点称为基准节点。习惯上把基准节点和平衡节点 选为同一点，称为平衡节点。32、高斯—塞得尔潮流计算步骤：P130 功 率因数：cos＠=Pmax/Sn 33、每一次选代中，对于PU节点，必须作以下几项 计算：①修正节点电压、②计算节点无功功率、③无功功率超限检查。 34、几种常见的无功功率电源：①同步发电机、②同步调相机及同步电动 机、③并联电容器、④静止无功功率补偿器svc、⑤高压输电线的充电功率。 35、中枢点电压的调节方式：①逆调压：对于中枢点至各负荷点的供电线 路较长，各负荷变化规律大致相同，且负荷波动较大的网络中，在最大负荷时， 线路上电压损耗增大，适当提高中枢电压以抵偿增大的电压损耗防止负荷点的电 压过低；在最小负荷时，线路上电压损耗减小，适当降低中枢点电压以防止负荷 点的电压过高。这种在最大负荷时提高中枢电压，在最负荷时降低中枢点电压的 调压方式i，称为逆调压。②顺调压：对于负荷变化较小哦，线路不长的网络， 在允许电压偏移范围内，最大负荷时，电压可以低一些；最小负荷时，电压可以 搞一些，这种方式称为顺调节。③恒调压：对于负荷变动较小，供电线路上电压 损耗也较小的电力网络，无论是最大负荷还是最小负荷，只要中枢点电压维持在 允许电压偏移范围内的某一个或较小范围内，就是可以保证各负荷点的电压质 量。36、变压器的分接头：一般设在高压和中压绕组上。对于6300kv?A 及以 下的变压器中，高压侧有三个分接头。每个分接头可使电压变化5%，各分接头 电压分别为：0.95Un、Un、1.05Un。对于容量为8000kv?A 及以上的变压器， 高压侧有5个分接头。各分接头电压分别为：0.95Un、0.975Un、Un、1.025Un、 1.05Un，记为：Un（+/-）2* 2.5% 37绕组变压器：三绕组变压器除高压侧有分 接头外，一般中压侧也有分接头可供选择。首先根据低压侧母线的调压要求，在 高—低压绕组之间进行计算，选取高压侧的分接头电压，即变比Uth/Un;然后根 据中压侧母线的调压要求及选取的高压侧分接头电压Uth在高—中压侧绕组之 间进行计算，选取中压侧的分接头电压Utm。确定变比为Uth/Utm/Un1 38、频率的一次调整：当负荷波动时，将引起频率的变化。这时发电机组 的出力在调速器的作用下，也将作适当的调整；负荷从系统中吸收的实际功率也 将作一定调整，从而在新的频率下，达到新的功率平衡。 39、频率的二次调整：一次调整是由调速器来调节，其结果是发电机增加 的输入功率小于实际增加的负荷功率，此时频率仍旧小于fn。为了使系统稳定 运行在fn下，此时用自动调频装置去调整，使发电机的静态曲线向上平移，直 至系统发电机组的输入功率能符合负荷功率的增长的需要使系统频率运行于fn 上。序参数：对称的三相电路中流过不同序列的电流时，所遇到的阻抗是不 同的，然而同一相序的电压和电流间仍符合欧姆定律。40、降低网损的 技术措施：①提高用户处的功率因数，避免无功功率还距离传送；②在闭式网络 中实行功率经济分布；③组织变压器经济运行; ④合理组织各发电厂经济运行； ⑤合理选择导线的截面积；⑥调整用户的负荷曲线，调峰节电。⑦合理安排检修 计划；⑧适当提高电力网的运行电压水平。41、等微增率准则：就是 运行的发电机组按微增率相等的原则来分配负荷，这样就是使系统总的燃料消耗 为最小，从而是最经济的。42、提高电力系统静态稳定性的措施：①减小元件 的电抗、②采用自动调节励磁装置、③改善系统的结构和采用中间补偿设备。 1、有发电厂中的电气部分、各类变电所、输配电线路及各种类型的用电器组成 的整体，称为电力系统2、按电压等级的高低，电力网可分为：1低压电网 （<1kv）2中低电网（11000kv）3、负荷的分类：1.按物理性能 分：有功负荷、无功负荷 2.按电力生产与销售过程分：发电负荷、供电负荷、 和用电负荷 3.按用户性质分：工业、农业、交通运输业和人民生活用电负荷 4. 按负荷对供电的可靠性分：一级、二级、三级负荷4、我国电力系统常用 的4种接地方式：1.中性点接地 2.中性点经消弧线圈接地3.中性点直接接地 4. 中性点经电阻的电抗接地小电流接地方式：（1.2）优点：①可靠性能 高②单相接地时，不易造成人身或轻微轻微的人身和设备安全事故缺点：经济 性差、容易引起谐振，危及电网的安全运行。大接地电流方式：（3.4）优 点：①能快速的切除故障、安全性能好②经济性好。缺点：系统供电可靠性 差（任何一处故障全跳）5、消弧线圈的工作原理：在单相接地时，可 以线圈的电流Il补偿接地点的容性电流消除接地的不利影响补偿方式：①全 补偿：Ik=Il时，Ie=0.容易发生谐振，一般不用②负补偿，Il< Ik时，Ie为纯容 性，易产生谐振过电压③过补偿：Il>Ik时，Ie为纯感性，一般都采用过电压法。 6、架空线路的组成：①导线、②避雷线、③杆塔、④绝缘子、⑤金具 7、 电力网的参数一般分为两类：一类是由元件结构和特性所决定的参数，称为网络 参数，如R、G、L等；另一类是系统的运行状态所决定的参数，称为运行参数， 如I、V、P等。8、分裂导线用在什么场合，有什么用处？一般用在大于 350kv的架空线路中。可避免电晕的产生和增大传输容量。9、导线是用来反映 的架空线路的泄漏电流和电晕所引起的有功损耗的参数。 10、三绕组变压器的绕组排列方式：①中、高、低②低、中、高排列原 则：①高压绕组电压高，故绝缘要求也高，一般在最外层、②升压变压器一般 采用：---- 1、标么值：是指实际有名值与基准值得的比值。优点：可以用来简 化计算缺点：同一实际值可能对应着多个不同的标么值。基准值的选取：①基 准值的单位应与有名值的单位相同、②所选取的基准值物理量之间应符合电路的 基本关系、③P33 12、短路：指一切不正常的相与相之间的或相与地面之间的通路。形式： ①三相电路、②单相短路接地、③两相短路、④两相短路接地。 13、短路计算的任务; ①在选择电气设备时，要保证电气设备要有足够的动 稳定性和热稳定性，这都要以短路计算为依据。②为了合理地配置各种继电保护 装，并正确整定其参数，必须进行短路电流的计算。③在设计发电厂的变电所的 主接线时，需要对各种可能的设计方案进行详细的技术经济比较，以便确定最优 设计方案，这也要以短路计算为依据。④进行电力系统暂态稳定的计算，也包含 一些电流计算的内容。 14、无穷大电源：是一种为了理论上简化分析的需要，所假定的可以输出 无穷大的功率的电源。特点：①电源频率和电压保持不变、②电源的内阻为零。 15、短路要做的假设：①由无穷大电源供电、②短路前处于稳态、③电路三相对 称。16、短路电流实际上包括两个分量：①是周期性分量，即稳态短路电流， 它是短路电流中的强迫分量，其幅值Im取决于电源电动势的幅值和电路参数。 ②是非周期分量，它是短路电流中的自由分量，按指数形式衰减。17、 短路冲击电流：是指短路电流中最大可能的瞬时值，同非周期分量有 关。18、对称分量法：是将一组不对称的三相量看成三组不同的对称三相量之 和。三相量为：①正序分量：各相量的绝对值相等、相互之间有120°的相位， 且与系统在正常对称运行下的相序相同。Ib1=Ia1?e-j120、Ic1= Ia1?ej120; ②负 序分量：各相量的绝对值相等，相互之间有120°的相位差但与正常运行时的相 许相反，以A相为基准相，有Ib2=Ia2?ej120、Ic2=Ia2?ej-120；③零序分量：各 相量的绝对值相等，相位相同，也即Ia0=Ib0=Ic0。19、力系统元件的序参数： 同步发电机的负序和零序阻抗：正序电抗、负序电抗、零序电抗。20、电网中 各发电机之间合并的条件：①发电机的特性（类型、参数等）是否大致相同，② 发电机到短路点的电气距离是否大致相等。 21、短路功率主要用来校验断路器的切断能力。22、不对称故 障：①纵向故障：指的是网络中的两个相邻节点k和k′之间出现不正常的断开 或三相阻抗不相等的情况。②横向故障：23、非全相断线：是指一相断线和两 相断线的非全线断线形式。非全相断线的运行是在故障口出现了某种不对称状 态，系统的其余某部分的参数还是三相对称的，可以运用对称分量法进行分析。 24、潮流计算的几个量：①电压降落：指供电支路首末端电压的相位差； ②电压损耗：指供电支路首末端两端电压的数量差，即为（U1-U2）；③电压偏 移：指电网中某点的实际电压U与其额定电压UN之差，有时用百分数表示， 即：电压偏移=（U-Un）/Un*100% ; ④电压调整：指线路末端在空载时的电压 U20与负载时的电压U2的数量差。由于输电线路的电容效应，特别是超高压输 电线路的电容效应，在空载时线路末端电压值上升较大。25、电源输出的 功率由两部分组成：①一部分与负荷和线路阻抗有关、②第二部分与负荷无关， 只与两端电源的电压差和线路阻抗有关，称为循环功率。 26、通过对负荷节点的功率流向的分析会发现：①有的负荷只需要单方向 提供电力就能满足负荷供电的要求，②而有的负荷必须从两个方向或两个以上方 向同时同时提供电力才能满足负荷的供电要求。这种必须同时从两个方向或以上 提供电力才能满足负荷供电要求的负荷节点，称为功率分点。27、闭式网络中 电压最低点的判断：功率分点就是整个电力网电压的最低点。①在较高电压级的 电网中，由于X>>R，此时电压最低点往往是无功功率分点。②在较低电压级的 电网中，由于R>>X,此时电压最低点往往是有功功率分点。28、潮流计算的 主要内容：①电流和分布的计算、②节点电压和电压损耗的计算、③功率损耗的 计算。29、对每个节点i来讲，通常有四个变量：①发电机发出的有功 功率和无功功率、②电压幅值和相位30、根据电力系统的实际运行条件， 一般将节点分为以下三种类型：①PQ节点：这类节点P和Q是给定的，节点电 压（幅值、相位）是待求量。电力系统中的绝大多数节点属于这一类型。②PU 节点：这类节点是P和U是给定的，节点的Q和电压的相位待求。③平衡节点： 平衡节点只有一个，它的电压幅值U和相位已给定，P和Q为待求量。31、 ①平衡节点：在潮流分布算出之，网络中的功率损耗是未知的。因此 网络中至少有一个节点的P不能给定，这个节点承担了系统的有功功率平衡， 故称为平衡节点。②基准节点：必须选定一个节点，指定电压相位为0，作为计 算各点电压相位的参考。这个节点称为基准节点。习惯上把基准节点和平衡节点 选为同一点，称为平衡节点。32、高斯—塞得尔潮流计算步骤：P130 功 率因数：cos＠=Pmax/Sn 33、每一次选代中，对于PU节点，必须作以下几项 计算：①修正节点电压、②计算节点无功功率、③无功功率超限检查。 34、几种常见的无功功率电源：①同步发电机、②同步调相机及同步电动 机、③并联电容器、④静止无功功率补偿器svc、⑤高压输电线的充电功率。 35、中枢点电压的调节方式：①逆调压：对于中枢点至各负荷点的供电线 路较长，各负荷变化规律大致相同，且负荷波动较大的网络中，在最大负荷时， 线路上电压损耗增大，适当提高中枢电压以抵偿增大的电压损耗防止负荷点的电 压过低；在最小负荷时，线路上电压损耗减小，适当降低中枢点电压以防止负荷 点的电压过高。这种在最大负荷时提高中枢电压，在最负荷时降低中枢点电压的 调压方式i，称为逆调压。②顺调压：对于负荷变化较小哦，线路不长的网络， 在允许电压偏移范围内，最大负荷时，电压可以低一些；最小负荷时，电压可以 精品文档
