波形的采集存储与回放系统
摘要
随着电子信息技术的迅猛发展，医疗、卫星、雷达、现代航空等众多领域都需要实现对数据进行存储，回放等要求，信号的采集、存储在信息技术行业中应用的也越来越广泛。
本设计采用单片机作为总控制芯片，分别用A/D转换器和D/A转换器进行模数和数模转换，并将采集到的波形数据存储到Flash存储器中。按下采集键后，该系统对0~+5v 变化的波形进行采样并将采样的数据存储起来；按下回放键后，该系统将采样波形进行循环回放；在采集时可改变幅值，并且采集到的数据也会同时在回放的时候变化；在回放时，若按下存储键，将停止波形的回放，显示一条直线；若按下回放键，将终止当前波形，并采集新的波形。
关键词：采集，存储，回放，单片机，波形
Waveform Acquisition Storaging and Playbacking System
ABSTRACT
With the rapid development of electronic information technology, many fields such as Medical treatment, satellite, radar, Advanced Flight needs to implement the data storage, playback, Signal acquisition, storage in the applications of information technology industry is becoming more and more widely.
This design uses the microcontrolle as the control chip, Respectively with the A/D converter and D/A converter as the digital analogy converter. And will be collected waveform data Stored in the Flash memory. After press the acquisition button, The system will be Sampling waveform that conversion from 0~4V and storing in the Flash memory. After press the playback button, The system will cycle sampling waveform playback. At the time of acquisition can change amplitude, And the collected data will be change when playback at the same time, During playback, If you press the store button, Will stop the playback waveform, according to a straight line, If press the playback button, will end the current waveform, and new waveform acquisition.
KEY WORDS：Acquisition，storage，playback，microcontroller，waveform
III
目录
摘要......................................................................................................I ABSTRACT.............................................................................................II 1 绪论 (1)
1.1 选题的意义 (1)
1.2 研究现状与发展趋势 (2)
2波形采集存储与回放系统的设计原理与功能 (3)
2.1 波形采集存储与回放系统的设计原理 (3)
2.2 波形采集存储与回放系统的功能 (3)
2.3 总体开发计划和课题所达到的功能目标和技术指标 (3)
2.3.1 达到的功能目标 (3)
2.3.2 技术指标 (4)
2.4 本章小结 (4)
3 方案论证选择与硬件设计 (5)
3.1 采样方式选择 (5)
3.2 A/D与D/A转换选择 (5)
3.3 触发方式选择 (5)
3.4 输入模块 (6)
3.4.1 A路输入电路 (6)
3.4.2 B路输入 (6)
3.5 A/D转换器 (7)
3.5.1 ADC0809引脚图以及接口 (7)
3.5.2 ADC0809使用要求及应用说明 (8)
3.6 主控模块 (8)
3.6.1 AT89S52芯片主要特点及性能 (8)
3.6.2 AT89S52芯片的最小电路系统以及接口 (9)
3.7 D/A转换器 (11)
3.7.1 DAC0832的引脚图以及接口 (11)
3.7.2 DAC0832的工作方式 (11)
3.7.3 实现D/A转换时，主要涉及的参数 (12)
3.8 输出模块 (12)
3.9 显示模块 (13)
3.10 存储模块 (13)
IV
3.11 本章小结 (14)
4 软件设计 (15)
4.1 软件设计目标 (15)
4.2 Keil2简介 (16)
4.3 软件功能模块分类 (16)
4.3.1 主程序流程 (16)
4.3.2 LCD子程序流程 (18)
4.3.3 按键处理子程序流程 (18)
4.3.4 回放子程序流程 (19)
4.3.5 采集并存储子程序流程 (20)
4.3.6 存储处理子程序流程 (21)
4.4 本章小结 (21)
5 系统测试及结果分析 (22)
5.1 测试使用仪器与设备 (22)
5.2 测试方案与测试结果 (22)
5.2.1 测试方法 (22)
5.2.2 测试结果与分析 (22)
5.2.3 误差产生原因 (25)
5.3 设计和调试中遇到的问题 (25)
6 小结 (26)
致谢 (28)
参考文献 (29)
附录 (30)
附录ⅠAT89S52与LCD1602的接口程序 (30)
附录ⅡAT89S52与ADC0809的连接程序 (31)
波形的采集存储与回放系统 1
1 绪论
1.1 选题的意义
电子信息技术的迅猛发展，现代航空、雷达、卫星、医疗等众多领域常常需要对波形进行采集、存储和回放，波形信号的采集、存储在信息技术行业应用的越来越广泛。从常规的波形发生器、波形显示器到现在的数码管显示液晶等都有了本质性的变化。从以前的模拟信号到现在越来越应用广泛的数字信号，无处不显示电子信息技术的快速发展。所以在波形采集存储方面也应用了更为稳定和方便的数字信号直接进入液晶显示器的显示。众所周知,近几十年以来,对于高速、海量数据的采集、存储和回放一般都是采用FPGA或者是DSP来处理的。然而FPGA和DSP技术来处理这些数据所需要的功耗是一个很大的麻烦。然而现在的产品对于功耗的要求越来越苛刻。人们对于产品有两个显著的要求，第一：功耗低,耐持久。第二：便携,最好能随身携带。从而在设计本系统时，基于数字存储示波器的原理，以单片机AT89S52为控制核心通过高速AD对信号的实时采样。
数据采集系统，一般是由单片机为核心及其一些外围芯片构成的数据采集系统。单片机具有体积小、功耗低、成本低、可靠性高、灵活方便、价廉以及控制功能强特点而得到广泛的应用。基本组成如图1-1所示。
图1-1 数据采集系统的组成
采集系统硬件主要包括传感器、A/D转换器、单片机、输入/输出接口电路等。由单片机作为控制单元的数据采集系统的工作过程可分为以下几个步骤：数据采集是将被测量的信号转换为能够被单片机所识别的信号并输入给单片机；数据处理是由单片机执行以测试为目的的算法程序后，得到与被测参数对应的测量值或形成相应的决策与判断；数据输出是将处理结果送给输出设备，进行显示、储存等操作。
陕西科技大学毕业论文（设计说明书） 2 1.2 研究现状与发展趋势
随着计算机的产生与发展，电子信息技术也发展的越来越快。为了便于人们更快捷的运算，便有了数字系统。如今数字系统也被应用到国民经济、国防建设和科学试验的各个领域。但是数字系统只能处理离散的数字信号，外部世界提供给我们的却是大量的模拟信号，我们就需要把这些模拟信号转换为便于处理和储存的数字信号。作为信息科学的一个重要分支，数据的采集技术应运而生。将模拟信号转换成数字信号或者直接来自传感器的其他数字信号送往计算机，并进一步予以处理、显示、传输与记录的过程就成为数据采集。
目前国内外，在许多应用场合，人们需要高速数据采集系统，甚至超高速系统。目前就采集系统的研究有很多种。从计算机并口采集到串口采集，从基于ISA总线的采集系统到基于PCI总线的采集系统，从声音信号的采集到图像数据的采集都有以下相关的资料和文献。并且在设计方面也有不同的设计方法，取得了很大的成就。
以后不论是什么，都要朝着简便、快速的方向发展，波形的采集、存储与回放系统也一样，要越来越简便，让别人可以很明确的知道系统的作用、组成等一些只是，而且系统也要功耗低，耐持久，这也就要求本系统里面的元器件更加精炼，对元器件的要求也会增加，将要找到更合适的元器件来代替之前所用的元器件。以后发展的趋势会是将系统如何的简化，而且可以实现更多的功能。
波形的采集存储与回放系统 3 2波形采集存储与回放系统的设计原理与功能
2.1 波形采集存储与回放系统的设计原理
在本设计系统中，将采用一种基于AT89S52单片机的两路数据采集系统的设计方案，以实现实时数据数据采集会存储回放的功能。系统的总体结构图如图所示：
图2-1 总体结构图
2.2 波形采集存储与回放系统的功能
各模块的功能如下：
A/D转换器：将电信号（模拟信号）转换为数字信号。
D/A转换器：将数字信号转换成模拟信号输出。
A路输入模块：采集单极性模拟信号并进行处理，然后输入到转换器中，进行模数的转化。
B路输入模块：采集双极性模拟信号并进行处理，然后输入到转换器中，进行模数的转化。
液晶显示模块：显示所采集的信号的电压，幅度等数值。
2.3 总体开发计划和课题所达到的功能目标和技术指标

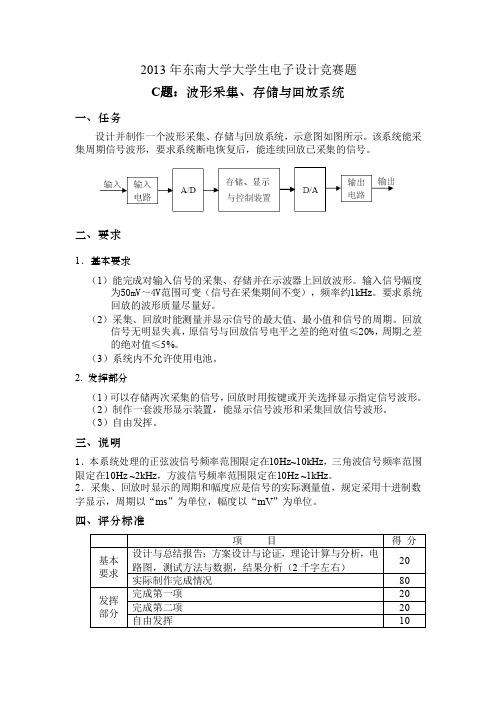

2.3.1 达到的功能目标
(a)能完成对A通道单极性信号（高电平约4V、低电平接近0V）、频率约1kHz信号的采集、存储与连续回放。要求系统输入阻抗不小于10Ω
K。
K，输出阻抗不大于1Ω
(b)采集、回放时能测量并显示信号的高电平、低电平和信号的周期。原信号与回放信号电平之差的绝对值50
≤。
≤mV，周期之差的绝对值5%
(c)本系统处理的正弦波信号频率范围限定在10Hz~10kHz，三角波信号频率范围限定在10Hz ~2kHz，方波信号频率范围限定在10Hz ~1kHz。
(d)预留电源电流的测试点。
(e)采集与回放时采用示波器监视。
陕西科技大学毕业论文（设计说明书） 4
(f )采集、回放时显示的周期和幅度应是信号的实际测量值，规定采用十进制数字显示，周期以“ms ”为单位，幅度以“V ”为单位。
2.3.2 技术指标
（a ）A/D 位数选择依据
通用示波器垂直方向共8格，要求每格32级，共有328256⨯=级。
2log 2568==n （1-1） 因此采用8位A/D 以上的即可。
（b ）采用频率选择依据
假设扫描速度为t s/div ,每格点数为n ，采样频率为s f ，则：
=s n f t
（1-2） 当n=20时，针对不同的扫描速度，可得到不同的采样频率。在一定的情况下，扫描速度的改变是通过改变采样频率实现的。对于10KHz 的正弦波，采样频率为1MHz 时，每周期可采样100个点，由采样值可以很好地恢复采样前的信号。因而，选用采样频率为1MHz 以上的A/D 即可满足单路输入时对频率范围的要求。若考虑到双路输入的情况，所需A/D 最高采样频率应为2MHz 。因而，应选择采样频率为2MHz 以下的A/D 。
（c ）波形回放频率选择依据
显示屏上显示的信号是从存储器中读出的信号，只要使观察到的波形不闪烁即可。本设计中，单通道时刷新频率为200Hz ；双踪示波时，每通道刷新频率为100HZ 。通过计算，每秒读出的点数为20020040⨯=K 。即RAM 读出频率为40KHz ，要求D/A 转换速率高于40KHz 。
2.4 本章小结
本章主要是研究了波形采集存储与回放系统的大概设计原理与各个部分模块的作用，说明了本设计所要求达到的目标以及为了达到目标所要的技术指标对整个系统有了一定的了解，并且为以后的着手设计提供了方便之处。
波形的采集存储与回放系统 5
3 方案论证选择与硬件设计
3.1 采样方式选择
模拟信号数字化方式很多，不同的方法有不同的应用，采用方式对信号的影响最大。通常采用的方案有：
方案一：等效时间采样法。采用中高速模数转换器，对于频率较高的周期性信号采用等效时间采样的方法，即对每个周期仅采样一个点，经过若干个周期后就可对信号各个部分采样一遍。而这些点可以借助步进延迟方法均匀地分布于信号波形的不同位置。其中步进延迟是每一次采样比上一次样点的位置延迟 t时间。只要精确控制从触发获得采样的时间延迟，就能够准确地恢复出原始信号。
方案二：实时采样。实时采样是在信号存在期间对其采样。根据采样定理，采用速率必须高于信号最高频率分量的两倍。对于周期的正弦信号，一个周期内应该大于两个采样点。为了不失真的恢复原被测信号，获得比较好的信号，根据实践经验。一个信号周期内对信号取23个点进行采样。
等效时间采样虽然可以对很高频率的信号进行采样，可是步进延迟的采样技术与电路较为复杂。再者，它只限于处理周期信号，而且对单次触发采样无能为力。实时采样可以实现整个频段的全速采样，因此设计采用实时采样。
3.2 A/D与D/A转换选择
方案一：采用ADC0809的8位单断模拟输入信号中的一个进行A/D转换，允许8路模拟量分时输入，共用一个A/D转换器进行转换，可以进行多数据采集。而地址锁存与译码电路完成对A、B、C三个地址位进行锁存和译码，转换结果通过三态输出锁存器存放、输出。
方案二：PCF8591是具有IIC接口，有AIN0~AIN3四个模拟输入通道和一个模拟输出通道，最多可以有8片8591连接到I2C总线。通过时钟线SCL和数据线SDA与单片机之间的数据进行传输。
经比较，我们选择方案一。
3.3 触发方式选择
要使屏幕上显示稳定的波形，则需将被测信号本身或者与被测信号有一定时间关系的触发信号加到触发电路。触发源选择确定触发信号由何处供给。通常有三种触发源：内触发（INT）、电源触发（LINE）、外触发（EXT）。题目要求选择内触发，即使用被测信号作为触发信号。
陕西科技大学毕业论文（设计说明书） 6
方案一：采用数字触发方式。对波形信号进行采集，将采集到的波形数据和触发电平（可由键盘设置）进行比较，找到波形在上升过程中大于或等于该触发电平的点，即得到触发，此时开始对波形进行存储。因为本来就需要对波形信号进行采集，使用这种方法无需要增加额外的硬件电路，实现方便。但是，对波形每个周期只采集有限个点，不可能每次都能采集到等于触发电平的点（这时不得不以大于该电平的值为触发电平），从而使触发位置不稳定，连续触发时输出波形会有抖动现象。
方案二：采用模拟触发方式。通过比较器LM324测波形信号和触发电平进行比较，大于触发电平时输出为高电平，小于触发电平时则输出低电平，即可得到信号被整形后的脉冲序列，再在该脉冲序列的上升沿开始存储波形即实现了触发存储的功能。这种触发方式稳定，故我们采用了这种方案。
3.4 输入模块
输入电路主要由比较电路和放大电路组成，主要完成对波形的采集、放大。
3.4.1 A路输入电路
A路输入：系统要求A路输入信号为单极性（0~4V），采集后在ADC0809中进行模数的转换，计算出相应的真正输入值，从而显示A路的最大值和最小值。最后输出送入单片机里面进行采样。
图3-1 A路输入电路图
3.4.2 B路输入
系统要求B路输入信号为双极性,因此需要将电压放大至A/D转换器所能判别的范围内，这样可以提高系统对B路信号的分辨率，同时需要将输入双极性信号转换为单极性信号，这样才能便于AD转换器识辨。
图3-2 B路输入电路图
3.5 A/D转换器
3.5.1 ADC0809引脚图以及接口
本系统采用ADC0809作为模数转换器。ADC0809引脚图如下：
图3-3ADC0809引脚图与元件图
D7-D0：8位数字量输出引脚；IN0-IN7：8位模拟量输入引脚；VCC：+5V工作电压；GND：地；REF（+）：参考电压正端；REF（—）：参考电压负端，两种信号用于启动A/D转换；START：A/D转换启动信号输入端；ALE：地址锁存允许信号输入端；EOC：转换结束信号输出引脚，开始转换时为低电平，当转换结束时为高电平；OE：输出允许控制端，用以打开三态数据输出锁存器；CLK：时钟信号输入端（一般为500KHz）；A、B、C：地址输入线。
3.5.2 ADC0809使用要求及应用说明
ADC0809对输入模拟量要求：信号单极性，电压范围是0-5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。
应用说明如下：
（a）ADC0809内部带有输出锁存器，可以与AT89S52单片机直接相连。
（b）初始化时，使ST和OE信号全为低电平。
（c）送要转换的哪一通道的地址到A，B，C端口上。
（d）在ST端给出一个至少有100ms宽的正脉冲信号。
（e）是否转换完毕，我们根据EOC信号来判断。
（f）当EOC变为高电平时，这时给OE为高电平，转换的数据就输出给单片机了。地址输入和控制线：4条。ALE为地址锁存允许输入线，高电平有效。当ALE线为高电平时，地址锁存与译码器将A，B，C三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进入转换器进行转换。A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。
（g）ST为转换启动信号。当ST上跳沿时，所有内部寄存器清零；下跳沿时，开始进行A/D转换；在转换期间，ST应保持低电平。EOC为转换结束信号。当EOC为高电平时，表明转换结束；否则，表明正在进行A/D转换。OE为输出允许信号，用于控制三条输出锁存器向单片机输出转换得到的数据。OE＝1，输出转换得到的数据；OE ＝0，输出数据线呈高阻状态。D7－D0为数字量输出线。
（h）CLK为时钟输入信号线。因ADC0809的内部没有时钟电路，所需时钟信号必须由外界提供，通常使用频率为500KHz。
3.6 主控模块
3.6.1 AT89S52芯片主要特点及性能
AT89S52是一种带8K字节Flash可编程可擦除只读存储器（EPROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。AT89S52是一种带2K字节闪烁可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89S52是一种高效微控制器，AT89S52是它的一种精简版本。AT89S52单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
与MCS-51兼容,8K字节可编程闪烁存储器,寿命：1000写/擦循环,数据保留时间：
10年,全静态工作：0Hz-33Hz，三级程序存储器锁定，128*8位内部RAM，32可编程I/O线，三个16位定时器/计数器，八个中断源，可编程串行通道，低功耗的闲置和掉电模式，掉电后中断可唤醒，看门狗定时器，片内振荡器和时钟电路。
3.6.2 AT89S52芯片的最小电路系统以及接口
图3-4 AT89S52最小系统
VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3口也可作为AT89S52的一些特殊功能口，如下表所示：
P3.0 RXD（串行输入口）；P3.1 TXD（串行输出口）；P3.2 /INT0（外部中断0）；P3.3 /INT1（外部中断1）；P3.4 T0（记时器0外部输入）；P3.5 T1（记时器1外部输入）；P3.6 /WR（外部数据存储器写选通）；P3.7 /RD（外部数据存储器读选通）；P3口同时为闪烁编程和编程校验接收一些控制信号。
RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时，ALE只有在执行MOVX，MOVC 指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE 禁止，置位无效。
PSEN：外部程序存储器的选通信号。在由外部程序存储器取指期间，每个机器周期两次PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
EA/VPP：当EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，EA将内部锁定为RESET；当EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。
XTAL1：反相振荡放大器的输入及内部时钟工作电路的输入。XTAL2：来自反向振荡器的输出。
3.7 D/A转换器
3.7.1 DAC0832的引脚图以及接口
本系统采用DAC0832作为模数转换器。DAC0832引脚图如图3-5。
图3-5DAC0832的引脚图与元件图
D0~D7：数字信号输入端；ILE：输入寄存器允许，高电平有效；CS：片选信号，低电平有效；WR1：写信号1，低电平有效；XFER：传送控制信号，低电平有效；WR2：写信号2，低电平有效；IOUT1、IOUT2：DAC电流输出端；Rfb：是集成在片内的外接运放的反馈电阻；Vref：基准电压（-10~10V）；Vcc：是源电压（+5~+15V）；AGND：模拟地；NGND：数字地，可与AGND接在一起使用。
DAC0832输出的是电流，一般要求输出是电压，所以还必须经过一个外接的运算放大器转换成电压。
3.7.2 DAC0832的工作方式
第一种方法是使输入寄存器工作在锁存状态，而DAC寄存器工作在直通状态。具WR和XFER都为低电平，DAC寄存器的锁存选通端得不到有效电平体地说，就是使
2
而直通；此外，使输入寄存器的控制信号ILE处于高电平、CS处于低电平，这样，当
WR端来一个负脉冲时，就可以完成1次转换。
1
第二种方法是使输入寄存器工作在直通状态，而DAC寄存器工作在锁存状态。就WR和CS为低电平，ILE为高电平，这样，输入寄存器的锁存选通信号处于无效是使
1
WR和XFER端输入1个负脉冲时，使得DAC寄存器工作在锁存状态，状态而直通；当
2
提供锁存数据进行转换。
根据上述对DAC0832的输入寄存器和DAC寄存器不同的控制方法，DAC0832有如下3种工作方式：
（a）单缓冲方式。单缓冲方式是控制输入寄存器和DAC寄存器同时接收资料，或
者只用输入寄存器而把DAC 寄存器接成直通方式。此方式适用只有一路模拟量输出或几路模拟量异步输出的情形。
（b ）双缓冲方式。双缓冲方式是先使输入寄存器接收资料，再控制输入寄存器的输出资料到DAC 寄存器，即分两次锁存输入资料。此方式适用于多个D/A 转换同步输出的情节。
（c ）直通方式。直通方式是资料不经两级锁存器锁存，即1WR ，2WR ，XFER ，CS 均接地，ILE 接高电平。此方式适用于连续反馈控制线路，不过在使用时，必须通过另加I/O 接口与CPU 连接，以匹配CPU 与D/A 转换。
3.7.3 实现D/A 转换时，主要涉及的参数
（a ）分辨率。分辨率是指最小输出电压（对应于输入数字量最低位增1所引起的输出电压增量）和最大输出电压（对应于输入数字量所有有效位全为1时的输出电压）之比。
（b ）转换精度。如果不考虑D/A 转换的误差，DAC 转换精度就是分辨率的大小，因此，要获得高精度的D/A 转换结果，首先要选择有足够高分辨率的DAC 。
（c ）非线性误差。D/A 转换器的非线性误差定义为实际转换特性曲线与理想特性曲线之间的最大偏差，并以该偏差相对于满量程的百分数度量。转换器电路设计一般要求非线性误差不大于±1/2LSB 。
（d ）转换速率/建立时间。转换速率实际是由建立时间来反映的。建立时间是指数字量为满刻度值（各位全为1）时，DAC 的模拟输出电压达到某个规定值（比如，90%满量程或±1/2LSB 满量程）时所需要的时间。
3.8 输出模块
图3-6 输出电路图
LM324的5管脚与DAC0832的（IOUT2）12管脚相连，LM324的6管脚与DAC0832的（IOUT1）11管脚相连，LM324的7管脚与DAC0832的REF （9）管脚相连.
第一级运算放大器的作用是将DAC0832输出的电流信号转化为电压信号V1，第二
级运算放大器的作用是将V1通过反向放大电路放大（R2/R1）倍。
3.9 显示模块
图3-7LCD1602电路图
显示采用的是LCD1602液晶显示屏，LCD1602是工业字符型液晶，能够同时显示16x02即32个字符。1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。它由若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此所以它不能很好地显示图形（用自定义CGRAM，显示效果也不好）。
1602LCD是指显示的内容为16X2,即可以显示两行，每行16个字符液晶模块（显示字符和数字）。
3.10 存储模块
存储模块使用AT24C02存储数据。AT24C02的最小系统如图3-8，芯片的5、6口分别与单片机的P06、P05接口相连，以便达到数据的存储功能。
图3-8 AT24C02最小系统
3.11 本章小结
本章在前一章讨论分析本系统所要求达到的技术指标熟悉模块的基础上，介绍了系统的硬件方面的知识，有不同的模块的功能以及它们各自的电路图、引脚图，然后着手的是硬件的设计以及电路的连接问题，和电路的处理问题。
4 软件设计
4.1 软件设计目标
最终能实现同时采集两路周期信号波形，要求系统断电恢复后，能连续回放已采集的信号，显示在LCD上。（a）按K1按键,依次进入回放已采集的信号状态。（b）按下回放键后，该系统将采样波形进行循环回放（重现）；（c）在采集时可改变幅值，并且采集到的数据也会同时在回放的时候变化；（d）在回放时，若按下回放键，将停止波形的回放；若按下采集键，将终止当前波形的回放，并采集新的波形。
本程序的程序流程图如下所示：
图4-1 程序总体流程图
最终目标是实现同时能够采集两路周期信号波形，当系统断电恢复后，能连续回放已采集的信号，并且显示在示波器上。
（a）按按键,进入采集信号状态。
（b）按下回放键后，该系统将所采样波形进行循环回放；
（c）在采集时可改变幅值和频率，并且采集到的数据也会同时在回放的时候变化；
（d）在回放时，若按下存储键，将停止当前波形的回放并且示波器上显示直线,若按下回放键，即采集到新的波形。
（e）能够实现方波、三角波以及正弦波的采集和回放。
模拟信号通过信号调理模块（阻抗变换、固定衰减/放大、触发电路）将模拟信号
的幅值大小调理到高速AD的输入范围0~3.3V。同时，两路信号经比较器得到方波，送处理器AT89S52进行测频。处理器测得输入信号频率后控制内部AD以输入信号频率的80倍速率采样。在AT89S52内部增加波形存储控制模块，当满足触发条件时ARM 对AD转换得到的数据进行存储。
首先，“开始”部分是将程序内容进行初始化，设定需采集数据的存储首地址。
“采集存储”部分启动对输入信号的A/D转换、执行延时程序等待转换结束、取回转换结果并存储和存储器地址加1，为下次存储做准备等程序。
其次，判断是否有触发。该课题设计采用单次触发方式，即可以按下设定的功能键，在满足触发条件后，进行一次采集存储。
最后，通过设定初始地址，连续输出存储的数据，显示存储的波形。
4.2 Keil2简介
Keil提供了包括C编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（UVISION）将这些组合在一起。
Keil有以下几个特点：
（a）全功能的源代码编辑器。
（b）器件库用来配置开发工具设置。
（c）项目管理器用来创建和维护用户的项目。
（d）集成的MAKE工具可以汇编、编译和连接用户嵌入式应用。
（e）所有开发工具的设置都是对话框形式的。
（f）真正的源代码级的对CPU和外围器件的调试器。
（g）高级GDI（AGDI）接口用来在目标硬件上进行软件调试以及和Monitor-51进行通信。
4.3 软件功能模块分类
4.3.1 主程序流程
主程序循环调用的主要程序有：LCD显示子程序、按键处理、周期处理、幅度处理、二进制到ASCII码转换、Flash存储等程序，当端口上电时，转入相应功能程序。
