供热计量技术方案
（一）基本规定
<1>集中供热的新建建筑和既有建筑的节能改造必须安装热量计量装置。
<2>集中供热系统的热量结算点必须安装热量表。
<3>设在热量结算点的热量表应按《中华人民共和国计算法》的规定检定。
<4>既有民用建筑供热系统的热计量及节能技术改造应保证室内热舒适要求。
<5>既有集中供热系统的节能改造应优先实行室外管网的水力平衡、热源的气候补偿和优化运行等系统节能技术，并通过热量表对节能改造效果加以考核和跟踪。
<6>热量表的设计、安装及调试应符合以下要求：
<6.1>热量表应根据公称流量选型，并校核在设计流量下的压降。公称流量可按照设计流量的80%确定。
<6.2>热量表的流量传感器的安装位置应符合仪表安装要求，且宜安装在回水管上。
<6.3>热量表安装位置应保证仪表正常工作要求，不应安装在有碍检修、易受机械损伤、有腐蚀和振动的位置。仪表安装前应将管道内部清扫干净。
<6.4>热量表数据储存宜能够满足当地供暖季供暖天数的日常工作供热量的储存要求，且宜具备功能扩展的能力及数据远传功能。
<6.5>热量表调试时，应设置存储参数和周期，内部时钟应校准一致。
<7>散热器恒温控制阀、静态水力平衡阀、自力式流量控制阀、自力式压差控制阀和自力式温度调节阀等应具备产品合格证、使用说明书和技术监督部门出具的性能检测报告；其调节特性等指标应符合产品标准的要求。
<8>管网循环水应根据热量测量装置和散热器恒温控制阀的要求，采用相应的水处理方式，在非供暖期间，应对集中供热系统进行满水保养。
（二）热源和热力站热计量
1、计量方法
<1>热源和热力站的供热量应采用热量测量装置加以计量监测。
<2>水—水热力站的热量测量装置的流量传感器应安装在一次管网的回水管上。
<3>热量测量装置应采用不间断电源供电。
<4>热源或热力站的燃料消耗量、补水量、耗电量均应计量。循环水泵耗电量宜单独计算。
2、调节和控制
<1>热量或热力必须安装供热量自动控制装置。
<2>供热量自动控制装置的室外温度传感器应放于通风、遮阳、不受热源干扰的位置。
<3>变水量系统的一、二次循环水泵，应采用调速水泵。调速水泵的性能曲线宜为陡降型。循环水泵调速控制方式宜根据系统的规模和特性确定。
<4>对用热规律不同的热用户，在供热系统中宜实行分时分区调节控制。
<5>新建热力站宜采用小型的热力站或者混水站。
<6>地面辐射供暖系统宜在热力人口设置混水站或组装式热交换机组。
<7>热力站宜采用分级水泵调控技术。
（三）楼栋热计量
1、计量方法
<1>居住建筑应以楼栋为对象设置热量表。对建筑类型的相同、建设年代相近、围护结构做法相同、用户热分摊方式一致的若干栋建筑，也可确定一个共用的位置设置热量表。
<2>公共建筑应在热力入口汉热力站设置热量表，并以此作为热量结算点。
<3>新建建筑的热量表应设置在专用表计小室中；既有建筑的热量表计算器宜就近安装在建筑物内。
<4>专用表计小室的设置，应符合下列要求：
<4.1>有地下室的建筑，宜设置的地下室的专用空间内，空间净高不应低于
2.0m，前操作净距离不应小于0.8m。
<4.2>无地下室的建筑，宜于楼梯间下部设置小室，操作面净高不应低于1.4m，前操作面净距离不应小于1.0m。
<5>楼栋热计量的热量表宜选用超声波或电磁式热量表。
2、调节和控制
<1>集中供热工程设计必须进行水力平衡计算，工程竣工验收必须进行水力平衡检测。
<2>集中供热系统中，建筑物热力入口应安装静态水力平衡阀，并应对系统进行水力平衡调试。
<3>当室内供暖系统为变流量系统时，不应设自力式流量控制阀，是否设置自力式压差控制阀应通过计算热力入口的压差变化幅度确定。
<4>静态水力平衡阀或自力式控制阀的规格应按热媒设计流量、工作压力及阀门允许应降等参数经计算确定；其安装位置应保证阀门前后有足够的直管段，没有特别说明的情况下，阀门前直管段长度不应小于5倍管径，阀门后直管段不应小于2倍管径。
<5>供热系统进行热计量改造时，应对系统的水力工况进行校核。当热力入口资用压差不能满足既有供暖系统要求时，应采取提高管网循环泵扬程或增设局部加压泵等补偿措施，以满足室内系统资用压差的需要。
（四）分户热计量
1、一般规定
<1>在楼栋或者热力站安装热量表作为热量结算点时，分户热计量应采取用户热分摊的方法确定（通断时间面积法）；在每户安装户用热量表作为热量结算点时，可直接进行分户热计量。
<2>应根据建筑类别、室内供暖系统形式、经济发展水平，结合当地实践经验及供热管理方式，合理地选择计量方法，实施分户热计量。分户热计量可采用楼栋计量用户热分摊的方法（通断时间面积法），对按户分环的室内供暖系统也
可采用热量表直接计量的方法。
<3>同一个热量结算点计量范围点，用户热分摊方式应统一（通断时间面积法），仪表的种类和型号应一致。
2、散热器热分配计法
<1>散热器热分配计法可用于采暖散热器供暖系统。
<2>散热器热分配计的质量和使用方法应符合国家相关产品标准要求，选用的热分配计应与用户散热器想匹配，其修正系数应在实验室测算得出。
<3>散热器热分配计水平安装位置应选在散热器水平方向的中心，或最接近中心的位置；其安装高度应根据散热器的种类形式，按照产品标准要求确定。
<4>散热器热分配计法宜选用双传感器电子式热分配计。当散热器平均热媒设计温度低于55℃时，不应采用蒸发式热分配计或单传感器电子式热分配计。
<5>散热器热分配计法的操作应由专业公司统一管理和服务，用户热计量计算过程中的各项参数有据可查，计算方法应清楚明了。
<6>入户安装或更换散热器热分配计及读取数据时，服务人员应尽量减少对用户的干扰，对可能出现的无法入户读表或者用户恶意破坏热分配计的情况，应提前装备应对措施并告知用户。
3、户用热量表法
<1>户用热量表法可用于共用立管的分户独立室内供暖系统和地面辐射供暖系统。
<2>户用热量表应符合《热量表》CJ128的规定，户用热量表宜采用电池供电方式。
<3>户内系统入口装置应由供水管调节阀、置于户用热量表前的过滤器、户用热量表及回水截止阀组成。
<4>安装户用热量表时，应保证户用热量表前后有足够的直管段，没有特别说明的情况下，户用热量表前直管段长度不应小于5倍管径，户用热量表后直管段长度不应小于2倍管径。
<5>户用热量表法应考虑仪表堵塞或损坏的问题，并提前制定处理方案。
4、通断时间面积法
<1>通断时间面积法可用于各类供暖系统中，进行热量分摊和节能调节。
<2>通断时间面积法是通过温控装置控制安装在每户供暖系统入口支管上的电动通断阀门，根据阀门的接通时间与每户的建筑面积进行用户热分摊的方式。
（五）室内供暖系统
1、系统配置
<1>新建居住建筑的室内供暖系统宜采用垂直双管系统、共用立管的分户独立循环系统，也可采用垂直单管跨越式系统。
<2>既有居住建筑的室内垂直单管顺流式系统应改成垂直双管系统或垂直单管跨越式系统，不宜改造为分户独立循环系统。
<3>新建公共建筑的室内散热器供暖系统可采用垂直双管或单管跨越式系统；既有公共建筑的室内垂直单管顺流式散热器系统应改成垂直单管跨越式系统或垂直双管系统。
<4>垂直单管跨越式系统的垂直层数不宜超过6层。
<5>新建建筑散热器选型时，应考虑户间传热对供暖负荷的影响，计算负荷可附加不超过50%的系数，其建筑供暖总负荷不应附加。
<6>新建建筑户间楼板和隔墙，不应为减少户间传热而作保温处理。
2、系统调控
<1>新建和改扩建的居住建筑或以散热器为主的公共建筑的室内供暖系统应安装自动温暖控制阀进行室温调控。
<2>散热器恒温控制阀的选用和设置应符合下列要求：
<2.1>当室内供暖系统为垂直或水平双管系统时，应在每组散热器的供水支管上安装恒温控制阀。
<2.2>垂直双管系统宜采用有预设阻力功能的恒温控制阀。
<2.3>恒温控制阀应具备产品合格证、使用说明书和质量检测部门出具的性
能检测报告；其调节特性等指标应符合产品标准《散热器恒温控制阀》JG/T195的要求。
<2.4>恒温控制阀应具有带水带压清堵或更换阀芯的功能，施工运行人员应掌握专用工具和方法并及时清堵。
<2.5>恒温控制阀的阀头和温包不得被破坏或遮挡。应能够正常感应室温并便于调节。温包内置式恒温控制阀应水平安装，暗装散热器应匹配温包外置式恒温控制阀。
<2.6>工程竣工之前，恒温控制阀应按照设计要求完成阻力预设定和温度限定工作。
<3>散热器系统不宜安装散热器罩，一定要安装散热器罩时应采用温包外置式散热器恒温控制阀。
<4>设有恒温控制阀的散热器系统，选用铸铁散热器时，应选用内腔无砂的合格产品。
二、钢筋绑扎施工质量标准
（一）主控项目
（1）钢筋、焊条的品种和性能以及接头中使用的钢板和型钢，必须符合设计要求和有关标准的规定。
（2）钢筋带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。
（3）钢筋的规格、形状、尺寸、数量、锚固长、接头设置，必须符合设计要求和施工规范的规定。
（4）钢筋焊接头机械性能试验结果，必须符合焊接规程的规定。
（二）一般项目
（1）钢筋网片和骨架绑扎缺扣、松扣数量不超过扣数的10%，且不应集中。
（2）钢筋焊接网片钢筋交叉点开焊数量不得超过整个网片交叉点总数的1%，且任一根钢筋上开焊点数不得超过该根钢筋上交叉点总数的50%。焊接网最外边钢筋上的交叉点不得开焊。
（3）弯钩的朝面应正确。绑扎接头应符合施工规范的规定，其中每个接头的搭接长度不小于规定值。
（4）箍筋数量、弯钩角度和平直长度，应符合设计要求和施工规范的规定。
（5）钢筋点焊焊点处熔化金属均匀，无裂纹、气孔及烧伤等缺陷。焊点压入深度符合钢筋焊接规程的规定。
对接焊头：无横向裂纹和烧伤，焊包均匀，接头弯折不大于4°，轴线们移不大于0.1d，且不大于2mm。
电弧焊接头：焊缝表面平整，无凹陷、焊瘤、裂纹、气孔、夹潭及咬边，接头处弯折不大于4°，轴线位移不大于0.1d，且不大于mm，焊缝宽度不小于0.1d，长度不小于0.5d。
（6）钢筋绑扎允许偏差符合下表的规定。
钢筋及预埋件的允许偏差
供热计量技术方案 （一）基本规定 <1>集中供热的新建建筑和既有建筑的节能改造必须安装热量计量装置。 <2>集中供热系统的热量结算点必须安装热量表。 <3>设在热量结算点的热量表应按《中华人民共和国计算法》的规定检定。 <4>既有民用建筑供热系统的热计量及节能技术改造应保证室内热舒适要求。 <5>既有集中供热系统的节能改造应优先实行室外管网的水力平衡、热源的气候补偿和优化运行等系统节能技术，并通过热量表对节能改造效果加以考核和跟踪。 <6>热量表的设计、安装及调试应符合以下要求： <6.1>热量表应根据公称流量选型，并校核在设计流量下的压降。公称流量可按照设计流量的80%确定。 <6.2>热量表的流量传感器的安装位置应符合仪表安装要求，且宜安装在回水管上。 <6.3>热量表安装位置应保证仪表正常工作要求，不应安装在有碍检修、易受机械损伤、有腐蚀和振动的位置。仪表安装前应将管道内部清扫干净。 <6.4>热量表数据储存宜能够满足当地供暖季供暖天数的日常工作供热量的储存要求，且宜具备功能扩展的能力及数据远传功能。 <6.5>热量表调试时，应设置存储参数和周期，内部时钟应校准一致。 <7>散热器恒温控制阀、静态水力平衡阀、自力式流量控制阀、自力式压差控制阀和自力式温度调节阀等应具备产品合格证、使用说明书和技术监督部门出具的性能检测报告；其调节特性等指标应符合产品标准的要求。 <8>管网循环水应根据热量测量装置和散热器恒温控制阀的要求，采用相应的水处理方式，在非供暖期间，应对集中供热系统进行满水保养。 （二）热源和热力站热计量 1、计量方法
<1>热源和热力站的供热量应采用热量测量装置加以计量监测。 <2>水—水热力站的热量测量装置的流量传感器应安装在一次管网的回水管上。 <3>热量测量装置应采用不间断电源供电。 <4>热源或热力站的燃料消耗量、补水量、耗电量均应计量。循环水泵耗电量宜单独计算。 2、调节和控制 <1>热量或热力必须安装供热量自动控制装置。 <2>供热量自动控制装置的室外温度传感器应放于通风、遮阳、不受热源干扰的位置。 <3>变水量系统的一、二次循环水泵，应采用调速水泵。调速水泵的性能曲线宜为陡降型。循环水泵调速控制方式宜根据系统的规模和特性确定。 <4>对用热规律不同的热用户，在供热系统中宜实行分时分区调节控制。 <5>新建热力站宜采用小型的热力站或者混水站。 <6>地面辐射供暖系统宜在热力人口设置混水站或组装式热交换机组。 <7>热力站宜采用分级水泵调控技术。 （三）楼栋热计量 1、计量方法 <1>居住建筑应以楼栋为对象设置热量表。对建筑类型的相同、建设年代相近、围护结构做法相同、用户热分摊方式一致的若干栋建筑，也可确定一个共用的位置设置热量表。 <2>公共建筑应在热力入口汉热力站设置热量表，并以此作为热量结算点。 <3>新建建筑的热量表应设置在专用表计小室中；既有建筑的热量表计算器宜就近安装在建筑物内。 <4>专用表计小室的设置，应符合下列要求： <4.1>有地下室的建筑，宜设置的地下室的专用空间内，空间净高不应低于
哈尔滨市人民政府办公厅 关于转发哈尔滨市既有居住建筑 供热计量及节能改造工作实施方案的通知 哈政办综〔2008〕64号 各区、县（市）人民政府，市政府各有关委、办、局： 经市政府同意，现将市建委制定的《哈尔滨市既有居住建筑供热计量及节能改造工作实 施方案》予以转发，请认真贯彻执行。 哈尔滨市人民政府办公厅 二○○八年九月四日 哈尔滨市既有居住建筑供热计量及节能改造工作实施方案 为贯彻落实省建设厅、财政厅《关于转发住房和城乡建设部、财政部〈关于推进北方采暖地区既有居住建筑供热计量及节能改造工作的实施意见〉的通知》（黑建科〔2008〕14号）精神，积极稳妥推进我市既有居住建筑供热计量及节能改造工作，确保完成国家和省下达的“十一五”既有居住建筑供热计量及节能改造工作目标，根据《国务院关于印发节能减排综合性工作方案的通知》（国发〔2007〕15号），住房和城乡建设部、财政部《关于推进北方采暖地区既有居住建筑供热计量及节能改造工作的实施意见》（建科〔2008〕95号）和黑龙江省建设厅《关于印发〈黑龙江省建设领域节能减排综合性工作实施方案〉的通知》（黑建科〔2007〕14号）、《关于印发〈黑龙江省“十一五”期间既有居住建筑供热计量及节能改造实施方案〉的通知》（黑建科〔2007〕21号）等有关规定，结合我市实际，制定本方案。 一、城市既有居住建筑基本情况及能耗情况 截至2006年底，我市既有建筑总量约1.44亿平方米，其中居住建筑约1.04亿平方米。在既有居住建筑中，节能建筑近3000万平方米，占既有居住建筑总量的28%以上；非节能建筑约7400万平方米。既有居住建筑以1980年以后建成的建筑为主，约占既有居住建筑总量的80%以上。既有居住建筑结构形式以砖混结构为主，其中非节能建筑能耗高，建筑物耗热量指标为33.75w/平方米、采暖耗煤量指标为37.6kg/平方米；2000年以前的节能建筑按节能30%设计标准建设，建筑物耗热量指标为27w/平方米、采暖耗煤量指标为26.0kg/平方米；2000年以后的节能建筑按节能50%设计标准建设，建筑物耗热量指标为21.9w/平方米、采暖耗煤量指标为18.6kg/平方米。建筑采暖以城市集中供热为主，普及率为61%。其中，2002年以前的建筑室内采暖系统以上供下回单管顺流式为主，没有计量设备；2002年以后的建筑室内采暖系统以单户水平式系统为主，预留了安装热量表的位置，但未设置恒温阀等调节设备。 二、城市承担的改造任务、改造规划及年度改造计划 （一）承担的改造任务 按照黑龙江省建设厅《关于印发〈黑龙江省建设领域节能减排综合性工作实施方案〉的通知》（黑建科〔2007〕14号）要求，“十一五”期间，我市将本着以人为本、为民谋利的宗旨，坚持政府主导、社会参与、统筹规划、市区结合、因地制宜、分类指导、先易后难、分步实施的原则，以城市重要街区建筑组团式改造为试点，在民用建筑能耗统计的基础上，与城市旧住宅区整治改造、建筑物修缮和立面整饰、城市及区域性热源改造等相结合，多元化筹措改造资金，对具有保留价值和符合要求的既有居住建筑进行供热计量及节能改造，完成既有居住建筑供热计量及节能改造400万平方米，确保建筑物围护结构的热工性能达到现行建筑节能设计标准、供热采暖系统具备热计量及室温调控功能，提高室内热环境质量，实
供热计量远程抄表系统解决方案 1.系统介绍 供热计量远程抄表系统是一个对用户用热量、供水温度、回水温度等数据远程采集的系统。以热用户为采集目标，系统采用稳定可靠的无线数据传输技术，通过M-BUS或者RS-485通信单元和GPRS远程通信单元，将热量表的数据上送到热力企业管理中心，并结合相应的管理软件和计费软件，对系统数据进行分析、统计、发布；为收费及生产管理提供数据支撑。 系统具备： ●高可靠性、稳定性。 ●系统可长期、稳定、连续工作，无需现场维护。 ●实时性高、通讯量少。 ●模块化设计、应用灵活。 ●容错性高。 ●应用拓展性强。 2.系统网络结构 系统构成：系统按设备组成可分为主站服务器软件、数据采集器、热量表三个部分组成。
3.采集设备介绍 3.1.数据采集器 可连接M-Bus和RS485两种总线标准的热量表，实时数据采集、并将采集的数据上传到控制中心； 3.2.DTU模块 可以直接连接RS485总线标准的热量表实现数据上传。
3.3.数据采集箱 数据采集箱包括：箱体、数据采集器（或无线网络传输模块）、电源、开关等，安装在热量表附近，通过数据线连接到数据采集器上。 4.系统功能介绍 4.1.数据实时监控 通过采集器对热表数据进行远程采集，并对采集的数据在上位机软件中进行显示，可查看瞬时热量、累计热量、供水温度、回水温度等信息。
4.2.热量数据分析 通过对采集的热量数据的分析对比、测算，，可实现同一用户的不同时间段、用户与用户之间及各个时间段的供热效果情况的对比分析。 4.3.用户管理功能 可以实现热计量用户的添加、修改和删除操作功能。
(精编)既有居住建筑供热计量及节能改造工作 实施方案
泾川县御苑小区供热计量及 节能改造工程实施方案 为贯彻落实市建设局、财政局《关于进一步做好2011年既有居住建筑供热计量及节能改造工作的通知》（平建设〔2011〕243号）精神，积极稳妥推进我县既有居住建筑供热计量及节能改造工作，确保完成国家和省下达的“十一五”既有居住建筑供热计量及节能改造工作目标，结合我县实际，制定本方案。 一、指导思想 以科学发展观为指导，以节能减排和环境保护为目标，以科技进步为支撑，以降低既有建筑采暖能耗为重点，因地制宜，分类指导，创新工作思路，健全工作机制，确保完成既有建筑节能改造目标任务。 二、基本原则 （一）试点先行，稳步推进。精选一批业主改造意愿强，有一定经济承受能力、居住舒适度差的既有居住建筑作为示范项目进行改造，探索和积累改造技术及政策经验，加强示范宣传，以点带面，逐步推进。 （二）政府主导，市场运作。完善既有建筑节能改造的政
策法规，明确不同既有建筑改造的技术路线、激励政策和财政资金支持方式，促进供热企业加强节能管理和进行供热系统节能改造，引导社会资金投资进行既有建筑节能改造，鼓励和支持有经济能力的单位和节能改造要求的业主进行节能改造，提高业主、合同能源管理公司和全社会参与既有建筑节能改造的积极性，促进既有建筑节能改造市场化机制的形成。 （三）科学决策，统筹规划。制定全市既有居住建筑节能改造统一规划，分阶段、分批次对全市进行节能改造的既有居住建筑实行科学规划，统筹安排，与全市经济社会发展特别是节能减排规划协调一致，有序推进此项工作。 （四）坚持“技术优、投资省、扰民少、效果好”的原则。将节能潜力大、资金回收快的项目或小区优先列为改造对象。尽可能以热源或热力站为单元，对其所覆盖区域内非节能住宅建筑及供热系统实施整片统一改造。 三、项目概况 2011年，市上下达我县既有建筑节能改造任务为 按照省建设厅分配下达给我市的改造任务，“十一五”期间，全市应完成既有建筑节能改造130万平方米（其中供热系统节能改造124万平方米，综合节能改造6万平方米），
集中供暖分户计量的计量方法 分户热计量系统的主要目的是实现“等舒适度等热费”的计量方案以及满足热用户的舒适度要求。热量的分摊一般遵循两级分摊模式，如下图所示： 热量分摊模式 上图中，由供热公司到住户共经历了2次热量分摊过程，楼宇内部用户的实际用热量与楼内总耗热量之间，有很多种方式进行分摊计算，如：温度法、面积法、户用热量表法、通断时间面积法、流量温度法等。 1温度法 温度法根据热用户的室内温度和住房面积占总建筑面积的比例进行供热量分摊。温度法是基于“等舒适度等热费”的原则，其分摊公式如下式所示： 由上式可得，在同一栋建筑中，当室外温度相同时，如果室内温度相同，其分摊的比例是相同的，由此可以保证相同户型的用户在舒适度相同的条件下，热量分摊相同。温度法的主要特点： (1)温度法不需要对户内供热系统进行大面积改造，适合新建建筑和既有建筑改造，适用于大部分的户内分户热计量系统。 (2)保障了热用户之间的公平性。户间散热导致部分用户在不供热的情况下，室内温度达到一个较高的温度，按传统计费方式，热费为0，但是，按照温度法计量原则，是需要缴纳一定的热费。因此，温度法保障了热用户之间的公平性，避免了因户间传热所产生的费用。 (3)温度法不仅可以满足用户的舒适度，保障用热公平，同时，还可以提高热用户的节能意识，减少能源消耗。 (4)降低用户耗热损失，保证了耗热量与室温温度变化的一致性。 (5)对设备安装要求比较低。该方法在实际的推广过程中会存在一些缺点：温度准确性和盗热检测。温度测量的不准确，会导致热量分摊相差较大，使得热费分摊不均衡。用户主动放热、盗热行为的存在，使得热量大量浪费，热用户的节能意识也无法得到提高。 2户用热量表法 户用热量表法是我国最早引进的供热计量方法之一，该方法需要按户安装热量表，测量
城乡管委关于供热计量改革实施方案 为准确计量供热用量，提高供热质量和效率，城乡管委决定对 供热计量进行改革，特制定以下实施方案： 一、改革目标 通过改革，实现以下目标： 1. 实现供热计量形式、手段和管理方式的现代化，提高供热计 量准确性和效率。 2. 建立与国际接轨的供热计量体系，促进城市供热市场化发展。 3. 提高供热分配的公平性和合理性，实现社会效益和经济效益 的统一。 二、改革内容 （一）计量方式改革 采用电子热表或智能远传表等先进计量设备，替换传统机械热表，提高计量准确性和稳定性。同时，针对多种供热方式，制定不 同的计量方式和标准，以保证供热计量的准确性和公平性。 （二）计量管理改革 建立供热计量信息中心，通过计量设备自动采集和远程传输建 立供热计量数据中心，实现对热量计量、数据采集、数据处理、数 据分析的全面管理和监控。
建立供热计量管理制度，规范供热计量管理行为，完善计量标准、计量方法、计量设备的规模适度，确保供热计量操作规范、正确、及时。 （三）计量市场化改革 在保障供热计量公平、合理、准确的基础上，推进供热计量市场化改革。通过公开招标方式选定供热计量服务提供商；鼓励市场竞争，提高供热计量服务的质量和效益；并逐步实现热能计量收费的市场化。 三、改革步骤 （一）前期准备 确定改革范围，明确改革目标和内容，组建专门工作组织，制定改革计划、工作方案以及科学合理的预算安排。 （二）改革试点 选取具有代表性的供热企业，对试点单位进行技术改造、设备更新和管理培训，完善计量设施、建立计量管理体系，进行试点改革。 （三）推广全面实行 在试点中形成的成熟模式和成功经验基础上，推广全面实行，做好调查研究、改革宣传、相关法规政策制定和改革落实等工作。 四、改革效益
淄博市住房和城乡建设局关于印发供热计量试点工作 实施方案的通知 文章属性 •【制定机关】淄博市住房和城乡建设局 •【公布日期】2020.07.22 •【字号】淄建发〔2020〕127号 •【施行日期】2020.07.22 •【效力等级】地方规范性文件 •【时效性】现行有效 •【主题分类】城市管理 正文 淄博市住房和城乡建设局关于印发供热计量试点工作实施方 案的通知 各区县供热主管部门，淄博市热力集团、淄博市泰和热力有限公司：根据市政府工作部署要求，进一步加快推进我市供热计量工作进程，现将《供热计量试点工作实施方案》印发给你们，请认真抓好组织落实。 淄博市住房和城乡建设局 2020年7月22日 供热计量试点工作实施方案 开展北方采暖地区既有居住建筑供热计量及节能改造，推进按用热量计量收费，可以有效降低采暖能耗，提高能源使用效率，促进居民行为节能，对于建设资
源节约型和环境友好型社会具有重要意义。为加快推进我市供热计量工作，进一步提高供热节能降耗水平，根据工作部署，组织开展供热计量试点工作，制定实施方案如下： 一、工作原则 坚持节约能源与节省热费支出并举的原则，改造应与实行按热量计量收费同步推进，降低采暖能耗的同时，节省居民热费支出；坚持兼顾各方面利益的原则，改造要尊重居民意愿，保障群众权益，兼顾供热单位利益，确保社会和谐稳定；坚持技术经济合理性原则，应分析改造投入及产生的效益，优先选择投入少、效益明显的项目进行改造；坚持整体、同步改造的原则，应以热源或热力站为单元，对其所覆盖区域内的供热系统、建筑围护结构为整体，进行统一规划和设计，同步实施改造。 二、试点任务 在学习借鉴沂源县供热计量经验的基础上，有计划选择高中低层建筑，建成使用时间在20年以上、10年至20年、10年以内的社区等进行多种类型的供热计量试点，每个区县每种类型选择1-2个社区，可以采用分户式或者分楼栋式计量方式，试点面积220万平方米。 中心城区市热力集团试点任务100万平方米以上，泰和热力公司试点任务10万平方米以上；淄川区试点任务10万平方米以上；博山区试点任务10万平方米以上；周村区试点任务10万平方米以上；临淄区试点任务25万平方米以上；桓台县试点任务15万平方米以上；高青县试点任务10万平方米以上；沂源县试点任务30万平方米以上。 三、工作要求 （一）科学组织供热计量试点工作。各区县要结合当地实际和供热运行状况，明确指导思想、目标任务、实施步骤、时间安排、政策措施等内容。充分尊重居民
热计量施工方案 热计量施工方案 一、项目背景及意义 随着城市发展，热量计量系统也越来越受到人们的关注。热量计量系统作为一种能够准确测量热量消耗的系统，不仅可以提高供热企业的运营效率，还可以监控用户的热量消耗情况，促使用户节约能源。因此，建立热量计量系统具有重要的意义和广阔的前景。 二、施工方案 1.前期准备工作 （1）确定施工范围：根据供热企业的规模和分布情况，确定 热计量系统的施工范围，包括供热设备、监测设备等。 （2）招募专业团队：组建一支专业的施工团队，包括工程师、测量人员和施工工人等。 （3）采购设备材料：根据实际需求，采购热计量系统所需的 设备和材料，确保项目的顺利进行。 2.设备安装 （1）确定安装位置：根据建筑物的结构和供热系统的布局， 确定热量计量设备的安装位置。 （2）安装设备：按照设备的安装要求，进行设备的安装工作，确保设备安装平稳、牢固。 3.管线敷设 （1）设计管线布局：根据建筑物的结构和供热系统的布局，
设计管线的布局，并确定管道的材质和规格。 （2）敷设管线：按照设计要求，进行管道的敷设工作，包括 管道的焊接、连接等。 4.监测设备安装 （1）选择监测点位：根据建筑物的结构和供热系统的布局， 选择监测点位，确保监测设备能够准确测量热量消耗。 （2）安装监测设备：按照监测设备的安装要求，进行设备的 安装工作，确保监测设备安装准确、有效。 5.系统调试与验收 （1）系统调试：对热计量系统进行调试工作，包括设备的启 动和测试等，确保系统的正常运行。 （2）验收工作：对热计量系统进行验收，检查系统的运行情况，是否满足用户的需求。 三、施工流程 1.前期准备 2.设备安装 3.管线敷设 4.监测设备安装 5.系统调试与验收 四、施工注意事项 1.安全施工：施工过程中，要严格按照施工安全规范操作，确 保施工人员的安全。 2.质量保证：施工过程中，要保证设备安装和管线敷设的质量，

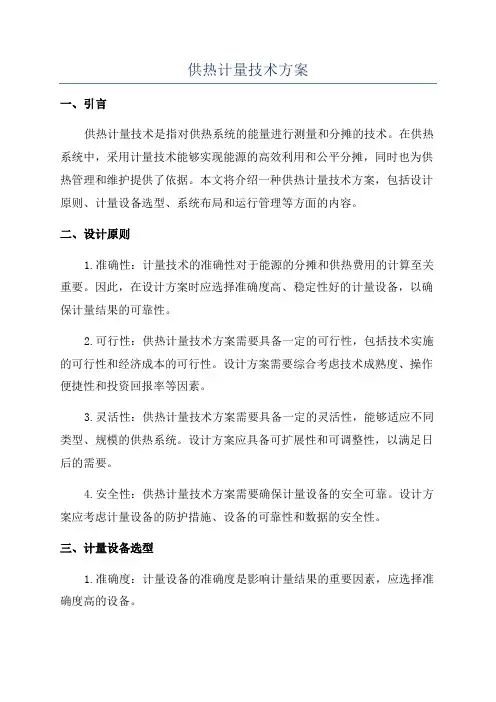

供热计量技术方案 一、引言 供热计量技术是指对供热系统的能量进行测量和分摊的技术。在供热系统中，采用计量技术能够实现能源的高效利用和公平分摊，同时也为供热管理和维护提供了依据。本文将介绍一种供热计量技术方案，包括设计原则、计量设备选型、系统布局和运行管理等方面的内容。 二、设计原则 1.准确性：计量技术的准确性对于能源的分摊和供热费用的计算至关重要。因此，在设计方案时应选择准确度高、稳定性好的计量设备，以确保计量结果的可靠性。 2.可行性：供热计量技术方案需要具备一定的可行性，包括技术实施的可行性和经济成本的可行性。设计方案需要综合考虑技术成熟度、操作便捷性和投资回报率等因素。 3.灵活性：供热计量技术方案需要具备一定的灵活性，能够适应不同类型、规模的供热系统。设计方案应具备可扩展性和可调整性，以满足日后的需要。 4.安全性：供热计量技术方案需要确保计量设备的安全可靠。设计方案应考虑计量设备的防护措施、设备的可靠性和数据的安全性。 三、计量设备选型 1.准确度：计量设备的准确度是影响计量结果的重要因素，应选择准确度高的设备。
