注意：使用前，请仔细阅读说明书，并严格按照说明书操作！！YHL500矿用本安型超声波流量计
使用说明书
山东诚德电子科技有限公司
2013年06月第1版
警告：
1、不得改变本安电路和与本安电路有关的元器件的电气参
数、规格和型号！
2、不准与其他未经联检的设备联机使用！

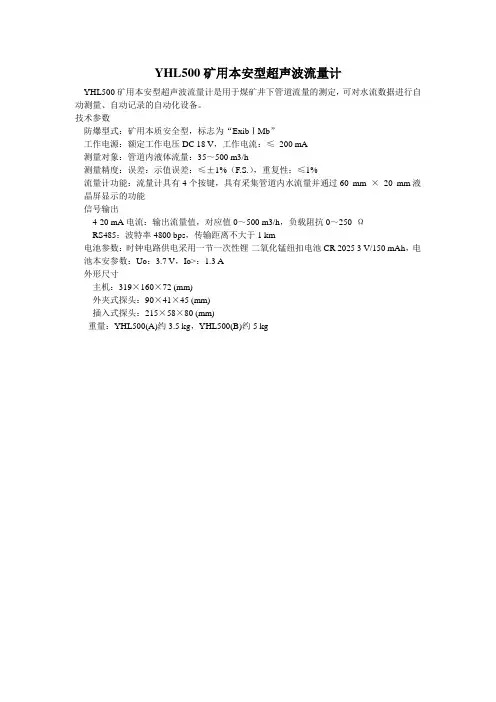

一、概述
1、用途：
YHL500矿用本安型超声波流量计是用于煤矿井下管道流量的测定，可对水流数据进行自动测量、自动记录的自动化设备。
2、型号说明：
Y H l 500
流量范围：500m3/h
流量
本安型
仪器仪表
3、防爆型式
矿用本质安全型，标志“ExibI Mb”。
二、使用环境条件
能正常工作的环境条件：
a）温度: 0℃～40℃；
b）相对湿度: ≤95%RH；
c）大气压力: 80 kPa～106 kPa；
d）无显著振动和冲击的场合。
e) 煤矿井下有甲烷、煤尘等爆炸性气体环境，但无破坏绝缘的腐蚀性气体的场合。能承受的贮运环境条件：
a）高温：60℃；
b）低温：-40℃；
c）平均相对湿度：95%RH；（25℃）
d）振动：加速度50m/s2；
e) 冲击: 峰值加速度500m/s2。
三、主要技术特征
电气性能
a) 额定工作电压：DC12V；
b) 工作电流：≤180mA。
c) 由关联设备（关联设备详见主要零（元）部件及重要原材料明细表）供电。
测量范围与信号输出范围
3.2.1 测量范围：0m3/h～500m3/h。
3.2.2 信号输出
a) 传输方式：RS485；
b) 传输速率：2400 bps；
c) 信号电压幅值：～。
d）电缆参数:使用MHYV 1×4×7/电缆，电缆应有安标证并在有效期内）。
3.2.3 流量计与KJF12矿用本安型监测通讯分站间的最大传输距离：1km（使用MHYV 1×4×7/电缆）。
基本误差
≤±%（.）。
、外形尺寸及重量
外型尺寸（长×宽×高）:370mm×250mm×100mm
重量：约5.5Kg
四、使用说明及工作原理
1、工作原理
将流量计探头与水流管道连接，当水流发生变化使流量计超声波信号改变，流量计通过超声波探头测量单元转换为模拟量，送信号处理单元，转换为数字量输出。
2.流量计的特色是全部使用窗口操作。
54QTC累计脉冲输出脉冲宽
3、探头安装及使用说明见图2：
图2
五、包装、运输、贮存
1、包装
将检验合格的产品连同附件，装入塑料袋和含有减震材料的包装箱内,包装箱内应有下列文件：
a.产品合格证；
b.产品使用说明书；
c.装箱单；
d.防爆合格证复印件。
2 运输
产品在运输途中，应避免雨、雪直接淋袭；包装好的产品应适于各种运输。
3 贮存
产品贮存在温度－10～＋40℃，无腐蚀性气体，通风良好的仓库内,贮存期为1年。六、常见故障分析与排除
代码M08菜单对应显示原因解决办法
七其他
单位名称：山东诚德电子科技有限公司单位地址：山东省泰安市南关路2号售后电话：
传真：
邮编：271000
