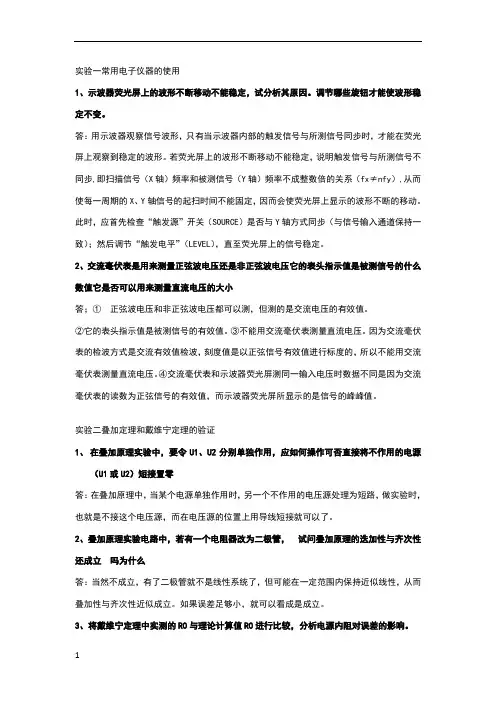

1.在进行叠加原理实验中，每一独立电源单独作用于电路时，其他电源如何处理？在实验中应如何操作？可否直接将不作用的电源（E1或E2）置零（短接）？答：其他不作用的电源应该置零，在试验中应该通过S1和S2两个开关控制，将相应开关打到短路侧使相应电源置零。不作用的电源可以置零，不可短接，短接会烧坏电压源。
2.根据实验数据说明各电阻器所消耗的功率能否用叠加原理计算得出？
答：不可以，因为功率不满足叠加原理。
3.通过表2-3中数据你能得出什么样的结论？
答：通过表格中数据可以得知，二极管是单向导通元件，在二极管处于反向截止状态下，电路中电压电流大部分为零。
实验三
1.要使有源二端网络的负载获得最大功率，其负载电阻RL与电源内阻R0的关系如何？敷在获得的最大功率是多少？
答：要使有源二端网络的负载获得最大功率，负载电阻RL与电源内阻R0大小应
相等，此时负载获得最大功率为()2
OC
L
U
4R
。
2.产生误差的原因。
答：误差主要来自于导线电阻分压、电位器调节不精确以及仪表测量产生的误差。实验六
1.日光灯点亮后，启辉器还会有作用么？为什么？如果在日光灯点亮前启辉器损坏，有何应急措施？
答：日光灯点亮后，启辉器不再有作用。应为当日光灯点亮后，启辉器动静弹片断开，电流不再从启辉器流过。如果启辉器损坏，可以用一个按钮开关代替，连续按下弹起按钮来模拟启辉器动静弹片的作用。
2.为什么用并联电容的方法提高感性负载的功率因数？串联电容行不行？为什么？
答：并联电容不影响原电路工作状态。串联电容不行，因为会分压，使负载无法工作在额定电压下。
3.增加电容C可以提高cosφ，是否C越大cosφ越高？为什么？
答：不是，cosφ最大不会超过1，当电容为感性时，并联适当电容可以使cosφ增加，当并联的电容容性与原电路感性互相抵消时，cosφ达到最大，为1，若继续加大并联电容值，电路会从感性变为容性，此时cosφ又会随着并联电容的增大而减小。
4.说明日光灯电路补偿后，电路消耗的有功功率P、线路总电流I、电感支路IRL 的变化情况。
答：随着电容从0uF逐渐增大，电路消耗的有功功率P基本不变，路总电流I
先减小后增大，电感支路IRL基本不变。
1.本次实验中为什么要通过三相调压器将380V的市电线电压降为220V的线电压使用？
答：因为灯泡的额定功率是220V，如果用380V直接接入电路会烧坏灯泡，损坏实验设备。
2.负载不对称，Y连接，有中线时，各组灯泡亮度是否一样？无中线时，各组灯泡亮度是否一样？为什么？实验中注意观察，并加以记录。
答：有中线时，各组灯泡亮度一样，无中线时不一样。因为中线的作用是在负载不对称的时候保持负载各相电压相等。
3.设置故障实验时，Y连接，“断”路，“短”路如何操作？Δ连接，“断”相如何操作？
答：Y连接，断路是A相灯泡全部关闭，短路是用一个电流插座将A相的a，x 短接。三角形断相是把AB相（实际就是第一行灯泡）灯泡全部关掉。
实验十二
1.采用Y-△降压启动对鼠笼电动机有何要求？
答：仅适用于△运行380V的三相鼠笼式电动机作空载或轻载启动。
2.如果只有两个接触器，根据图12-2设计异步电动机的Y-△降压启动控制线路。试述其动作次序应做如何改动，控制回路又应如何设计？
答：按下启动按钮SB1后，KM1工作，KM2不工作，KT开始计数；当KT设定时间满足后，KM1停止工作，KM2开始工作；当按下停止按钮SB2后，所有继电器都停止工作。在控制回路的设计上，需要注意KM1与KM2的互锁功能以及KM1，KT的自锁。
实验十五
1.当调节偏置电阻RB2,使放大电路输出波形出现饱和或者截止失真时，晶体管的管压降UCE怎么变化？
答：饱和时减小，截止时增大。
2.改变静态工作点对放大电路的输入电阻ri有无影响？改变外界电阻RL对输出电阻ro有无影响？
答：根据公式，ri和偏置电阻RB2有关，改变静态工作点对放大电路的输入电阻ri有影响，ro和RC有关，和RL无关，改变外界电阻RL对输出电阻ro没有影响。
3.分析测量结果误差产生的原因。
答：测量值与理论值的误差原因有导线电阻影响、测量仪表精度不够、可调电阻RB2调节不精确等。
4.讨论静态工作点变化对放大电路输出波形的影响，分析讨论在调试过程中出现的问题。
答：增大偏置电阻RB2会导致输出波形出现截止失真，减小偏置电阻RB2会导致输出波形出现饱和失真。在调试过程中出现的问题自己总结，别老抄。
电路元件伏安特性的测定为什么做完步骤1后,在做步骤2之前, 必须把电源的输出调到最小? 在测二极管和稳压管的实验中加上限流电阻的R有何作用？ 控制测试电流，防止损坏元件。 限流电阻的作用也是防止二极管因电流过大而损坏。二极管在正向导通时，稳压管在击穿时，如无限流电阻，通过的电流会急剧增大，导致损坏。 二极管和稳压二极管有何异同点 普通硅二极管和硅稳压管在本质上没有不同，都是PN结结构。都有一样的正向与反向伏安特性。唯一不同点是稳压管利用的是二极管的反向击穿电压为一定值的特性来工作的（工作于反向击穿状态），此值制造时可控制在一定的电压范围内，因此稳压管有很大的应用范围；硅二极管的正向特性也可稳压，但是只有0.7v左右（工作于正向导通状态），稳压应用范围很窄 2. 说明测有源二端网络开路电压U OC及等效电阻R0的几种方法，并比较其优缺点。 答：（1）测开路电压U OC的方法优缺点比较： ①零示法测U OC。优点：可以消除电压表内阻的影响；缺点：操作上有难度，难于把握精确度。 ②直接用电压表测U OC。优点：方便简单，一目了然；缺点：会造成较大的误差。 （2）测等效电阻R0的方法优缺点比较： ①直接用欧姆表测R0。优点：方便简单，一目了然；缺点：会造成较大的 误差。 ②开路电压、短路电流测R0。优点：测量方法简单，容易操作；缺点：当 二端网络的 内阻很小时，容易损坏其内部元件，因此不宜选用。 ③伏安法测R0。优点：利用伏安特性曲线可以直观地看出其电压与电流的关系；缺点：需作图，比较繁琐。 ④半电压法测R0。优点：方法比较简单；缺点：难于把握精确度。 1.电源单独作用时,将令一开关投向短路侧,不能将电压源短接置零. 2.1．根据实验所记录的波形及曲线，说明电容器充放电时电流电压变化规律及电路参数 的影 响。 答: 电容器充放电时电流电压变化规律都是指数曲线，曲线衰减快慢可以用电路的时间常数τ来表示,τ可以根据R 和计算，即C RC τ= ，若R 的单位为欧姆，C 的单位为法拉， 则τ的单位为秒。τ越大，过渡过程就越长。一般经过3～5τ的时间后，过渡过程趋于结束。
作者: 日期:

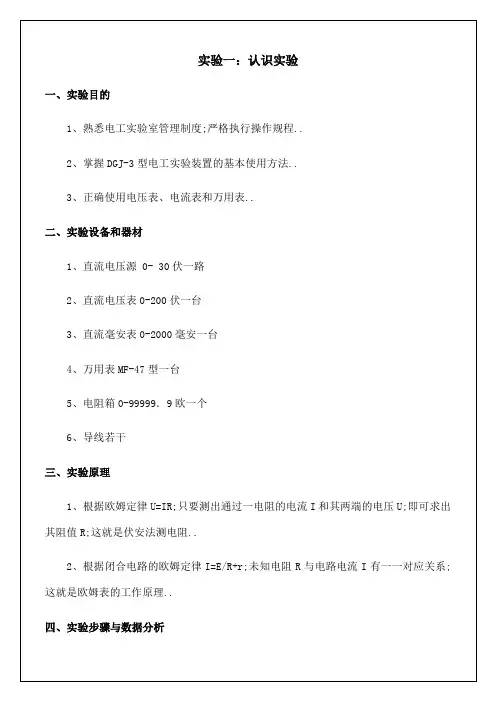

电工学 实验报告 实训时间：2012/3/26 指导老师： ________ 班级：_1_ 姓名： _________ 学号：11
I 1 =14 I 2=15 图中有两个节点A 和D 根据基尔霍夫定律（KCL ）节点个数n=2,支路个数b=3 广州大学给排水工程专业学生实验报告 成 绩 NO 1 日期2012 年 3 月 26 实验项目： 电阻串联、并联、双电源直流电路分析 目 的： 学习万用表使用，学习电阻、电压、电流和电位测量 内 容： （见详细介绍） 仪 器： 数字万用表、双输出稳压电源 材 料： 试验用电阻及导线 图1-38直流电路基本测量实验电路 科目 电子电工技术班级 1报告人：—同组学生 日 U 2 + R 1 510 Q I" + + 1 R3 E 1 d )6V U 3 510 Q U 4 F A R 2 1k Q E D U 5 I 2 I 1 - + R 4 510 Q U 1 + 12V - + E 2 + - R 5 330 Q 解：由图中可知，图中共有 3个支路，AFED,AD,AECD, 因为流经各支路的电流相等，所以
I 1+ I 2= I 3 对节点A有 对于网孔ADEFA，按顺时针循环一周，根据电压和电流的参考方向可以列出 1 1R1+I 3R3 +I 4R4 E1 I I510 I3510 14510 6V 对于网孔ADCBA，按顺时针循环一周，根据电压和电流的参考方向可以列出 I2R2+I3R3 + I5R5 = E2 I21000 +l3510 +l5330 =12V 联立方程得 中国石油大学《电工电子学》综合复习资料 一、单项选择题 1. 图示电路中，发出功率的电路元件为（ b ）。 a. 电压源； b. 电流源； c. 电压源和电流源。 2. 图示电路中， 电流值I=（ a ）。 a. 2A ； b. 4A ； c. 6A ； d. -2A 。 3. 图示电路中，电压相量U =100∠30°V ，阻抗Z=6+j8Ω，则电路的功率因数COS φ为（ b ）。 a. 0.5； b. 0.6； c. 0.8； d. 0.866。 4. 某电路总电压相量U =100∠30°V ，总电流相量I =5∠-30°A ，则该电路的无功功率Q=（ c ）。 a. 0var ； b. 250var ； c. 3250var ； d. 500var 。 5. 额定电压为380V 的三相对称负载，用线电压为380V 的三相对称电源供电时，三相负载应联接成（ b ）。 a. 星形； b. 三角形； c. 星形和三角形均可。 6. 当发电机的三个绕组联成Y 接时，在对称三相电源中，线电压)30sin(2380o BC t u -=ωV ，则相电压A u =( d )。 a. () 90sin 2220+t ωV ； b. () 30sin 2220-t ωV ； C. () 120sin 2220+t ωV ； d. () 60sin 2220+t ωV 。 7. 图示电路中，三相对称电源线电压为380V ，三相对称负载Z=6+j8Ω，则电路中A 相线电流大小IA=（ a ）。 a. 338A ； b. 38A ； c. 322A ； d. 22A 。 8. 图示电路中，开关S 在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1与τ2的关系为( b )。 a.τ1=τ2； b.τ1=τ2/2； c.τ1=2τ2。 9. 图示电路中，E=40V ，R=50K Ω，C=100μF ，t=0时刻开关S 闭合，且0)0(=-c u V 。则t=5s 时， c u =（ d ）。 a. 3.68V ； b. 6.32V ； c. 14.72V ； d. 25.28V 。 10、电阻是 a 元件，电感是 a 元件，而电容是 a 元件，电感和电容都 a 。 a.耗能 b.不耗能 c.储存电场能 d.储存磁场能 11、有额定功率P N ＝100W ，额定电压U N ＝220V 的电阻两只，将其串联后接到额定电压为220V 的直流电源上使用，这时每只电阻实际消耗的功率为 c 。 a.50W b.100W c.25W 12、理想电压源和理想电流源之间 b 。 a.有等效变换关系 b.没有等效变换关系 c.有条件下的等效关系 13、当电流源开路时，该电流源部 a 。 a.有电流，有功率损耗 b.无电流，无功率损耗 c.有电流，无功率损耗 14、实验测得某有源二端线性网络开路电压U OC ＝8V ，短路电流I SC =2A ，则该网络的戴维南等效电压源的参数为 c 。 实验一 电位、电压的测定及基尔霍夫定律 1.1电位、电压的测定及电路电位图的绘制 一、实验目的 1.验证电路中电位的相对性、电压的绝对性 2. 掌握电路电位图的绘制方法 三、实验内容 利用DVCC-03实验挂箱上的“基尔霍夫定律/叠加原理”实验电路板，按图1-1接线。 1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。（先调准输出电压值，再接入实验线路中。） 2. 以图1-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。 3. 以D 点作为参考点，重复实验内容2的测量，测得数据列于表中。 图 1-1 四、思考题 若以F点为参考电位点，实验测得各点的电位值；现令E点作为参考电位点，试问此时各点的电位值应有何变化？ 答： 五、实验报告 1．根据实验数据，绘制两个电位图形，并对照观察各对应两点间的电压情况。两个电位图的参考点不同，但各点的相对顺序应一致，以便对照。 答： 2. 完成数据表格中的计算，对误差作必要的分析。 答： 3. 总结电位相对性和电压绝对性的结论。 答： 1.2基尔霍夫定律的验证 一、实验目的 1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2. 学会用电流插头、插座测量各支路电流。 二、实验内容 实验线路与图1-1相同，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。 1. 实验前先任意设定三条支路电流正方向。如图1-1中的I1、I2、I3的方向已设定。闭合回路的正方向可任意设定。 2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。 3. 熟悉电流插头的结构，将电流插头的两端接至数字电流表的“＋、－”两端。 4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。 5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。 三、预习思考题 1. 根据图1-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定电流表和电压表的量程。 答： 2. 实验中，若用指针式万用表直流毫安档测各支路电流，在什么情况下可能出现指针反偏，应如何处理？在记录数据时应注意什么？若用直流数字电流表进行测量时，则会有什么显示呢？ 答： 南京邮电大学电工电子实验复习资料与试卷 一、实验操作 1、信号与系统操作实验请复习所做的实验。 主要掌握的要点： ①由所给的电路转换出该电路的电压传输函数H（s）=V2(s)/V1(s)，并能把传输函数化成Multisim所需的标准形式: (A)算子S在分子的幂次不高于分母的幂次。 (B)因需用积分器仿真，算子S (C)分母的常数项化成1。 ②能画出完整的系统模拟框图。 是负反馈项，其系数正、负异号后送输入端加法器。 (5)分母中为1的常数项不用任何运算模块 例如1： 画出幅频和相频图 例如2： 画出幅频和相频图 2、操作题如下图所示，写出该图的传输函数H(S)（V1是输入信号、V2是输出信号）。画出题中电路对应的系统模拟框图。（20分） 写出传输函数H(S)（10分） 画出题中电路对应的系统模拟框图（10?分） 在Multisim2001环境中，测试该系统模拟电路的幅频特性相关参数。（10分）(需包含半功率点 与谐振频率点) 设计由DAC0832完成。根据实验课题的 要求输出正负斜率锯齿波上升或下降的台阶数大于或等于16个台阶，可用4位二进制数，根据输出电压选定数字输入端。 输出电压的计算公式为： 其中：VREF 参考电压，Dn 是二进制数转换为等值的十进制数。 由输出电压的计算公式可知，4位二进制数接在不同的数字输入端，转换的Dn 值不同，输出电压也就不同。 假设：输入的二进制数为“0000～1111”， 当接在D0～D3端时： Dn=D3+D2+D1+D0=8+4+2+1=15,若V REF为5V时， U0=-(5/256)×15=—0.29V; 当接D3～D6端时： Dn=D6+D5+D4+D3=64+32+16+8=120, U0=-(5/256)×120=—2.34V 当接D4～D7端时： Dn=D7+D6+D5+D4=128+64+32+16=240, U0=-(5/256)×240=—4.6875V 注意：输出电压U0 讨论： LM324运放的输出是一个对管，～–3.5V。所以，U0的输出不能超出+3.5V 在开关K2K1的控制下，实现三种不同波形的输出。 当K2K1＝01时， 转换器输入的二进制数为0000～1111为加法计数; 当K2K1＝10时， 转换器输入的二进制数为1111～0000为减法计数； 当K2K1＝11时， 转换器先输入0000～1111,再输入1111～0000为16进制（或八进制）的可逆计数器。 实验四线性电路叠加性和齐次性验证 测量项目实验内容U S1 (V) U S2 (V) I1 (mA) I2 (mA) I3 (mA) U AB (V) U CD (V) U AD (V) U DE (V) U FA (V) U S1单独作用12 0 8.65 -2.39 6.25 2.39 0.789 3.18 4.39 4.41 U S2单独作用0 -6 1.19 -3.59 -2.39 3.59 1.186 -1.221 0.068 0.611 U S1, U S2共同作用12 -6 9.85 -5.99 3.85 5.98 1.976 1.965 5.00 5.02 2U S2单独作用0 -12 2.39 -7.18 -4.79 7.18 2.36 -2.44 1.217 1.222 测量项目实验内容U S1 (V) U S2 (V) I1 (mA) I2 (mA) I3 (mA) U AB (V) U CD (V) U AD (V) U DE (V) U FA (V) U S1单独作用12 0 8.68 -2.50 6.18 2.50 0.639 3.14 4.41 4.43 U S2单独作用0 -6 1.313 -3.90 -2.65 3.98 0.662 -1.354 0.675 0.677 U S1, U S2共同作用12 -6 10.17 -6.95 3.21 6.95 0.688 1.640 5.16 5.18 2U S2单独作用0 -12 2.81 -8.43 -5.62 8.43 0.697 -2.87 1.429 1.435 1．叠加原理中U S1, U S2分别单独作用，在实验中应如何操作？可否将要去掉的电源（U S1或U S2）直接短接？ 答: U S1电源单独作用时，将开关S1投向U S1侧，开关S2投向短路侧； U S2电源单独作用时，将开关S1投向短路侧，开关S2投向U S2侧。 不可以直接短接，会烧坏电压源。 2．实验电路中，若有一个电阻元件改为二极管，试问叠加性还成立吗？为什么？ 答：不成立。二极管是非线性元件，叠加性不适用于非线性电路（由实验数据二可知）。 实验五电压源、电流源及其电源等效变换 表5－1 电压源（恒压源）外特性数据 R2(Ω) 470 400 300 200 100 0 I (mA) 8.72 9.74 11.68 14.58 19.41 30.0 U (V) 6.00 6.00 6.00 6.00 6.00 6.00 表5－2 实际电压源外特性数据 R2(Ω) 470 400 300 200 100 0 I (mA) 8.12 8.99 10.62 12.97 16.66 24.1 U (V) 5.60 5.50 5.40 5.30 5.10 4.80 表5－3 理想电流源与实际电流源外特性数据 R2(Ω)470 400 300 200 100 0 R S=∞ 5.02 5.02 5.02 5.02 5.02 5.01 U (V) 2.42 2.06 1.58 1.053 0.526 0 R S=1KΩI (mA) 3.41 3.58 3.86 4.18 4.56 5.01 U (V) 1.684 1.504 1.215 0.877 0.478 0 3．研究电源等效变换的条件 电工基础实验报告 电工学 实验报告 实训时间：2012/3/26 指导老师： _______ 班级：_1_ 姓名： ________ 学号：11 科目 电子电工技术班级 1 报告人：_同组学 生 __________ 日期2012 年 3 月_26 日 图1-38直流电路基本测量实验电路 广州大学给排水工程专业学生实验报告 NO 1 解：由图中可知，图中共有3个支路，AFED, AD,ABCD, 因为流经各支路的电流相等，所以 I i =I 4 I 2=15 图中有两个节点A 和D 根据基尔霍夫定律（ KCL ）节点个数n=2,支路个数 b=3对节点A 有I 1+ I 2= I 3 对于网孔ADEFA,按顺时针循环一周，根据 电压和电流的参考方向可以列出 I i R i +13R 3+14R 4 E 1 I i 510 I 3510 14510 6V 对于网孔ADCBA,按顺时针循环一周，根据 电压和电流的参考方向可以列出 I 2R 2 +I 3R 3 + I 5R 5 = E 2 l 21000 +l 3510 +l 5330 =12V 联立方程得 F U 1 + - I 1 / —? \ I 2 < -- U 2 - + R 1 510 Q R 2 1k Q f 3 + + R3 E 1 C )6V U 3 510 Q 12V 厂 1, U 4 U 5 B E D + + R 4 510 Q R 5 330 Q + E 2 I 1=1.92mA 12 5.98mA 13 7.90mA 各电阻两端的电压 U 1=I 1R 1=1.92 10-3 510=0.9792V U 2=I 2R 2 5.98 10-3 1000 5.98V U 3=I 3R 3=7.9 10「3 510=4.029V U 4=I 4R 4 U 3=I 3R 3=7.9 10-3 510=4.029V U 5=I 5R 5=I 2R 5 5.98 10-3 330=1.973V 以A 点作为参考点则V A = 0 U AD =0 U 3 0 4.029V 4.029V U BF U BA U FA 5.980V 0.9792V 5.0008V U CE U CA U EA 1.9734V 4.029V 2.0556 [、f ZX — 、/十 ryj r [ V D = 0 以D 点作为参考点则 U AD U 3 4.029V U BF U BD U FD =5.980V 0.9792V 5.0008/ U CE U CD U ED 1.9734V 4.029V 2.0556V 厂 h510 打510 I 2IOOO 4510 2 I 1+| 2 =I 3 11 I 4 12 I 5 L I 1=1.92mA 12 5.98mA 13 7.90mA I 4510 6V I 5 330 =12V 哈哈、b两端电压测量的准确性。 电流表的内阻越小越好，以减小其上的电压，以保证a、b支路电流测量的准确性。 实验4 RLC串联交流电路的研究 七、实验报告要求及思考题 2列表整理实验数据，通过实验总结串联交流电路的特点。 答：当X L 09级电工实验预习思考题答案 实验三叠加原理实验1、在叠加原理实验中，要令、 分别单独作用，应如何操作？可否直接将不作用的电源（或）置零连接？在叠加原理实验中，要令单独作用，则将开关投向侧，开关投向短路侧；要令单独作用，则将开关投向短路侧，开关投向侧。不能直接将不作用的电源置零连接，因为实际电源有一定的内阻，如这样做，电源内阻会分去一部分电压，从而造成实验数据不准确，导致实验误差。2、实验电路中，若有一个电阻器改为二极管，试问叠加原理的叠加性与齐次性还成立吗？为什么？成立。当电流沿着二极管的正向流过二极管时，叠加原理的叠加性与齐次性都成立，但当反向流过二极管时，会由于二级管的单向导电性而使得无法验证叠加原理的正确性，但这只是由于二极管的性质造成的。实验四戴维南定理和诺顿定理的验证——线性有源二端网络等效参数的测定1、在求戴维南或诺顿等效电路时，做短路试验，测的条件是什么？在本实验中可否直接做负载短路实验？测的条件是：插入毫安表，端接 A、B 端。在本实验中可直接做负载短路实验，测出开路电压 U 与短路电流 I，等效电阻。2、说明测有源二端网络开路电压及等效内阻的几种方法，并比较其优缺点。（1）测开 路电压：①零示法，优点：可以消除电压表内阻的影响；缺点：操作上有难度，尤其是精确度的把握。②直接用电压表测量，优点：方便简单，一目了然；缺点：会造成较大的误差。（2）测等效内阻：①直接用欧姆表测量，优点：方便简单，一目了然；缺点：会造成较大的误差。 ②开路电压、短路电流法，优点：测量方法简单，容易操作；缺点：当二端网络的内阻很小时，容易损坏其内部元件，因此不宜选用。③伏安法，优点：利用伏安特性曲线可以直观地看出其电压与电流的关系；缺点：需作图，比较繁琐。④半电压法，优点：方法比较简单；缺点：难于把握精确度。1、在日常生活中，当日光灯上缺少了启辉器时，人们常用一根导线将启辉器的两端短接一下，然后迅速断开，使日光灯点亮；或用一只启辉器去点亮多只同类型的日光灯，这是为什么？当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。220 伏的电压立即使启辉器的惰性气体电离，产生辉光放电。辉光放电的热量使双金属片受热膨胀，两极接触。电流通过镇流器、启辉器触极和两端灯丝构成通路。灯丝很快被电流加热，发射出大量电子。这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。 在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。2、为了改变电路的功率因数常在感性负载上并联电容器此时增加了一条电流支路问电路的总电流增大还是减小，此时感性原件上的电流和功率是否改变？总电流减小；此时感性原件上的电流和功率不变。3、提高线路功率因数，为什么只采用并联电容器法，而不用串联法，所并的电容器是否越大越好？采用并联电容补偿，是由线路与负载的连接方式决定的：在低压线路上（1KV 以下），因为用电设备大多数是电机类的，都是感性负载，又是并联在线路上，线路需要补偿的是感性无功，所以要用电容器并联补偿。串联无法补偿。电容器是无功元件，如果补偿过头，造成过补偿，线路中的容性无功功率过大，线路的功率因数一样会降低。所以补偿要恰到好处（适量），不是越大越好。实验九三相交流电路的研究三相负载星形或三角形 连接，是根据绕组（如电动机）或用电器的额定电压连接的。负载额定电压是 220V 的星形连接；额定电压是 380V 的三角形连接。1、试分析三相星形联接不对称负载在无中线的情况 《电工套管》试题（有答案） 姓名：分数： 一、单选题（每题2分，共40分） 1.电工套管的产品标准是（A） AJG/T3050-1998BJG/T3050-2008 CGB/T3050-1998DGB/T3050-2008 2.套管做抗压性能时，中型套管选取的抗压荷载值为（B）N A320B750C1250D4000 3硬质套管抗压性能时，卸荷1min时，外径变化率为（B）ADf≤25%BDf≤10%CDf≤15%DDf≤30% 4.套管抗冲击性能所取试样放入60℃±2℃的烘箱内预处理（C）A24hB30hC240hD300h 5.套管抗冲击性能轻型套管下落高度为（A）mm A100±1B200±1C300±1D400±1 6.套管抗冲击性能-15型套管，低温箱处理温度为（A） A-5℃±1℃B-10℃±1℃ C-15℃±1℃D-20℃±1℃ 7.硬质套管弯曲性能试验低温处理时间为（A）h A2B3C4D5 8.硬质套管弯扁性能烘箱处理温度为（B） A50℃±2℃B60℃±2℃C70℃±2℃D80℃±2℃ 9.半硬质套管弯扁性能试验取样长度为其外径的（D）倍 A15B20C25D30 10.电工套管耐热性能制备三根（C）mm长的试样 A60B70C80D90 11.电工套管跌落性能下落高度为试样最低点距混凝土地面高（C）mm A500B1000C1500D2000 12.规定电工套管耐热性能压痕直经di≤（B）mm。 A1B2C3D4 13.电工套管绝缘强度试验施压电压为（C）V A1000B1500C2000D2500 14.电工套管绝缘强度试验要求套管放入水中长度为（B）mm A5000B1000C1200D1500 15.电工套管绝缘强度试验结果判定要求（C）min不击穿。 A5B10C15D20 16.下列硬质套管公称尺寸可以不进行弯扁试验的是（D） A16B20C25D32 17.最小壁厚测定试验需要去一段套管，沿横截面个等分点，其中一点为，取4点的。（D） A4最薄点最小值B4最远点平均值 C6最薄点最小值D4最薄点平均值 18.套管绝缘电阻测试试验要求水温在60℃±2℃下恒温（A）h ( 实习报告 ) 单位：_________________________姓名：_________________________日期：_________________________ 精品文档 / Word文档 / 文字可改 电工基础实训报告范文Model text of electrician basic training report 电工基础实训报告范文 在上高中物理课的时候，讲到电学部分，老师就给我们看了万用表，当时只不过用它测电阻和电压，没有想到今天可以自己动手组装并且调试一台万用表。 刚开始上理论课，老师开始一步一步讲万用表的内部工作原理，画电路图，直流电流档，交直流电压档，和欧姆档，原来以为里面电路原理很复杂，现在看看，其实就是若干个电阻并联活着串联，再加上电容，二极管稳压。 第三天开始自己动手安装万用表了，拿到了一些零件，有30个电阻，还有4个二极管，2个压敏电阻，看着手中的零件，手中再拿着电烙铁和焊锡，可以想象，那些电工和工程师们是多么认真，严谨，我开始明白了什么是聚精会神，什么是专心致志。 以前经常看父亲还有一些电工们焊零件，当时不以为然，但是 当自己亲自动手的时候，才知道什么叫做技术活儿。 焊接时先将电烙铁在线路板上加热，大约两秒后，接焊锡丝，观察焊锡丝的多少，不能太多，造成堆焊；也不能太少，造成虚焊。看看老师黑板给焊的样板，可以说是很标准了，自己焊的不是有毛刺儿，就是堆焊。焊的时候一定要把握好时间，掌握好火候，“该出手时候就出手”，当然也不能太着急，好几次电烙铁还有热，我就把锡丝放到烙铁头前。后来老师说“熟能生巧”。确实是这个道理。 当自己把26个小电阻都焊接到正确的位置之后，真是很欣慰，之后，我又把压敏电阻，电位器，电容，二极管等其他元器件逐一焊上，终于完成了。开始进行调试了，讲按钮调节到欧姆档，两只红黑表笔短接，指针满偏了，在找来一节1.5伏的干电池测了电压，恩，成功了。 一周的实训就这样结束了，我回过头想一想总体的感觉虽然辛苦，但很充实在这一周里，我学到了很多有用的知识，我也深深地体会到焊接的辛苦，总体上这一周给我留下的宝贵经验是永远难以忘怀的，并将作为我可以受用终生的财富。 思考与习题 1-1 1-35图中，已知电流I =-5A ，R =10Ω。试求电压U ，并标出电压的实际方向。 图1-35 题1-1图 解：a)U=-RI=50V b)U=RI=-50V 。 1-2 在1-36图所示电路中，3个元件代表电源或负载。电压和电流的参考方向如图所示，通过实验测量得知：I 1=-4A ，I 2=4A ，I 3=4A ，U 1=140V ，U 2=-90V ，U 3=50V 。试求 (1)各电流的实际方向和各电压的实际极性。 (2)计算各元件的功率，判断哪些元件是电源？哪些元件是负载？ (3)效验整个电路的功率是否平衡。 图1-36 题1-2图 解：(2)P 1=U 1I 1=-560W ，为电源；P 2=-U 2I 2=360W ，为负载；P 3=U 3I 3=200Ｗ，为负载。 (3)Ｐ发出＝Ｐ吸收，功率平衡。 1-3 图1-37中，方框代表电源或负载。已知U =220V ，I = -1A ，试问哪些方框是电源，哪些是负载？ 图1-37 题1-3图 a) b) I I a) b) c) d) 解：a）P=UI =-220W，为电源；b）P=-UI=220W，为负载； c）P=-UI=220W，为负载；d）P=UI =-220W，为电源。 1-4 图1-38所示电路中，已知A、B段产生功率1500W，其余三段消耗功率分别为1000W、350W、150W，若已知电流I=20A，方向如图所示。 (1)标出各段电路两端电压的极性。 (2)求出电压U AB、U CD、U EF、U GH的值。 (3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗？ 解：(2) U AB=-75V,U CD=50V,U EF=17.5V,U GH=7.5V (3) U AB+U CD+U EF+U GH=0. 1-5 有一220V、60W的电灯，接在220V的电源上，试求通过电灯的电流和电灯在220V 电压下工作时的电阻。如果每晚用3h，问一个月消耗电能多少？ 解：I=P/U=0.27A，R= U 2/ P= 807Ω，W= P t=60×10-3 kW×30×3h =5.4度. 1-6 把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V的电源上使用，这种接法会有什么后果？它们实际消耗的功率各是多少？如果是两个110V、60W的灯泡，是否可以这样使用？为什么？ 解：把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V的电源上使用，将会使60W的灯泡烧毁。60W的灯泡实际消耗的功率是93.8W，100W 的灯泡实际消耗的功率是56W。如果是两个110V、60W的灯泡，都在额定值下工作，可以这样使用。 1-7 有一直流电源，其额定功率为150W，额定电压50V，内阻1Ω，负载电阻可以调节。试求：(1)额定状态下的电流及额定负载。(2)开路状态下的电源端电压。(3)电源短路状态下的短路电流。 解：(1)I N=150/50=3A，R N=50/3-1=15.67Ω(2)U OC=50V (3) I S=50A 实验1 常用电子仪器的使用 实验报告及思考题 1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作． 用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出波形在Y轴上所占的总格数h，按公式计算出电压的有效值。 用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上X轴方向每一格所代表的时间，再数出波形在X轴上一个周期所占的格数d，按公式T= d ×ms/cm，，计算相应的周期和频率。 2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。 3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？ 答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。 4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。答：①通过调节聚焦旋钮可使波形更清晰。 ②通过配合调节电平、释抑旋钮可使波形稳定。 ③调节扫描速度旋钮。 ④调节灵敏度旋钮。 实验2 基尔霍夫定律和叠加原理的验证 七、实验报告要求及思考题 1．说明基尔霍夫定律和叠加原理的正确性。计算相对误差，并分析误差原因。 答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。 实验中所得的误差的原因可能有以下几点： 考试时间：2014.12.27 （周六） 考核方式：操作、闭卷（45分钟） 试题类型：实验操作题（约60分） 简答题（约20分） 操作情况评分（20分） 实验正弦稳态交流电路相量的研究 2、在改善电路功率因数实验中，为什么采用并联电容的方式？能否改成串联电容的方式？为什么？根据实验数据，说说在日光灯中并联电容是否越大越好？ 答：1）采用并联电容补偿，是由线路与负载的连接方式决定的：在低压线路上（1KV以下），因为用电设备大多数是电机类的，都是感性负载，又是并联在线路上，线路需要补偿的是感性无功，所以要用电容器并联补偿。串联无法补偿。 2）电容器是无功元件，如果补偿过头，造成过补偿，线路中的容性无功功率过大，线路的功率因数一样会降低。所以补偿要恰到好处（适量），不是越大越好。 3、在日常生活中，当日光灯上缺少了启辉器时，人们常用一根导线将启辉器的两端短接一下，然后迅速断开，使日光灯点亮或用一只启辉器去点亮多只同类型的日光灯，这是为什么？ 答：启辉器是自动将两根连一下就立即断开,也就是启辉了日光灯,当然可以用人工代替. 启辉器是为了在瞬间使日光灯两边电压增高从而点亮日光灯在日光灯点亮后就失去作用了。 实验：网络的等效变换于电源的等效变换4、5、 4、电压源与电流源的外特性为什么呈下降变化趋势，稳压源和恒流源的输出在任何负载下是否保持恒值？ 答：1）因为电压源有一定内阻，随着负载的增大，内阻的压降也增大，因此外特性呈下降趋势；电流源实际也有一个内阻，是与理想恒流源并联的，当电压增加时，同样由于内阻的存在，输出的电流就会减少，因此，电流源的外特性也呈下降的趋势。 2）不是。当负载大于稳压源对电压稳定能力时，就不能再保持电压稳定了，若负载进一步增加，最终稳压源将烧坏。实际的恒流源的控制能力一般都有一定的范围，在这个范围内恒流源的恒流性能较好，可以基本保持恒流，但超出恒流源的恒流范围后，它同样不具有恒流能力了，进一步增加输出的功率，恒流源也将损坏 5、通常直流稳压电源的输出端不允许短路，直流恒流源的输出端不允许开路，为什么？ 答：如果电压源短路，相当于负载无限小，功率为无穷大，会把电源给烧 电工基础实训报告内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128） 电工基础实训报告 在上高中物理课的时候，讲到电学部分，老师就给我们看了万用表，当时只不过用它测电阻和电压，没有想到今天可以自己动手组装并且调试一台万用表。 刚开始上理论课，老师开始一步一步讲万用表的内部工作原理，画电路图，直流电流档，交直流电压档，和欧姆档，原来以为里面电路原理很复杂，现在看看，其实就是若干个电阻并联活着串联，再加上电容，二极管稳压。 第三天开始自己动手安装万用表了，拿到了一些零件，有30个电阻，还有4个二极管，2个压敏电阻，看着手中的零件，手中再拿着电烙铁和焊锡，可以想象，那些电工和工程师们是多么认真，严谨，我开始明白了什么是聚精会神，什么是专心致志。 以前经常看父亲还有一些电工们焊零件，当时不以为然，但是当自己亲自动手的时候，才知道什么叫做技术活儿。 焊接时先将电烙铁在线路板上加热，大约两秒后，接焊锡丝，观察焊锡丝的多少，不能太多，造成堆焊；也不能太少，造成虚焊。看看老师黑板给焊的样板，可以说是很标准了，自己焊的不是有毛刺儿，就是堆焊。焊的时候一定要把握好时间，掌握好火候，“该出手时候就出手”，当然也不能太着急，好几次电烙铁还有热，我就把锡丝放到烙铁头前。后来老师说“熟能生巧”。确实是这个道理。 当自己把26个小电阻都焊接到正确的位置之后，真是很欣慰，之后，我又把压敏电阻，电位器，电容，二极管等其他元器件逐一焊上，终于完成了。开始进行调 试了，讲按钮调节到欧姆档，两只红黑表笔短接，指针满偏了，在找来一节伏的干电池测了电压，恩，成功了。 一周的实训就这样结束了，我回过头想一想总体的感觉虽然辛苦，但很充实在这一周里，我学到了很多有用的知识，我也深深地体会到焊接的辛苦，总体上这一周给我留下的宝贵经验是永远难以忘怀的，并将作为我可以受用终生的财富。 这次实训给我的体会是：第一，在了解、熟悉和掌握一定的焊接基础知识和操作技能过程中，培养、提高和加强了我们的实践能力、创新意识和创新能力。。第二，在整个实训过程中，老师对我们的纪律要求非常严格，同时加强对填写实习报告、清理工作台、遵守各工种的安全操作规程等要求，对学生的综合工程素质培养起到了较好的促进作用。 这次的实训使我们对自己所学的知识有了进一步的认识，更提高了我们的动手能力，使我们受益匪浅，终生受用。 ---------------------------------------------------------------最新资料推荐------------------------------------------------------ 电工电子实验思考题答案 电工电子实验思考题答案：实验 1 常用电子仪器的使用七、实验报告及思考题 1．总结如何正确使用双踪示波器、函数发生器等仪器, 用示波器读取被测信号电压值、周期（频率）的方法。 答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上Y 轴方向每一格所代表的电压值，再数出波形在 Y 轴上所占的总格数 h，按公式计算出电压的有效值。 用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上 X 轴方向每一格所代表的时间，再数出波形在 X 轴上一个周期所占的格数 d，按公式T= d ×ms/cm，，计算相应的周期和频率。 2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上 Y 轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。 1/ 19 3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。 如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。 4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。 答：①通过调节聚焦旋钮可使波形更清晰。 ②通过配合调节电平、释抑旋钮可使波形稳定。 ③调节扫描速度旋钮。 ④调节灵敏度旋钮。 实验 2基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题 1．说明基尔霍夫定律和叠加原理的正确性。 计算相对误差，并分析误差原因。 答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。 实验中所得的误差的原因可能有以下几点： 实验一常用电子仪器的使用 1、示波器荧光屏上的波形不断移动不能稳定，试分析其原因。调节哪些旋钮才能使波形稳定不变。答：用示波器观察信号波形，只有当示波器内部的触发信号与所测信号同步时，才能在荧光屏上观察到稳定的波形。若荧光屏上的波形不断移动不能稳定，说明触发信号与所测信号不 同步，即扫描信号（X轴）频率和被测信号（丫轴）频率不成整数倍的关系（fx丰nfy），从而使每一周期的X、丫轴信号的起扫时间不能固定，因而会使荧光屏上显示的波形不断的移动。 此时，应首先检查“触发源”开关（SOURCE是否与丫轴方式同步（与信号输入通道保持一致）；然后调节“触发电平”（LEVEL,直至荧光屏上的信号稳定。 2、交流毫伏表是用来测量正弦波电压还是非正弦波电压？它的表头指示值是被测信号的什么数值？它是否可以用来测量直流电压的大小？ 答；①正弦波电压和非正弦波电压都可以测，但测的是交流电压的有效值。 ②它的表头指示值是被测信号的有效值。③不能用交流毫伏表测量直流电压。因为交流毫伏 表的检波方式是交流有效值检波，刻度值是以正弦信号有效值进行标度的，所以不能用交流 毫伏表测量直流电压。④交流毫伏表和示波器荧光屏测同一输入电压时数据不同是因为交流毫伏表的读数为正弦信号的有效值，而示波器荧光屏所显示的是信号的峰峰值。 实验二叠加定理和戴维宁定理的验证 1、在叠加原理实验中，要令U1、U2分别单独作用，应如何操作？可否直接将不作用的电 源（U1或U2）短接置零？ 答：在叠加原理中，当某个电源单独作用时，另一个不作用的电压源处理为短路，做实验时，也就是不接这个电压源，而在电压源的位置上用导线短接就可以了。 2、叠加原理实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗？为什么？ 答：当然不成立，有了二极管就不是线性系统了，但可能在一定范围内保持近似线性，从而叠加性与齐次性近似成立。如果误差足够小，就可以看成是成立。 3、将戴维宁定理中实测的R0与理论计算值R0进行比较，分析电源内阻对误差的影响。 答：、（▽）厂网上没找到咋办？ 4、说明测有源二端网络开路电压及等效内阻的几种方法，并比较其优缺点。［（O oO ）特别多］ 答：方法有：开路电压Uoc的测量方法、短路电流Isc的测量方法；其优缺点比较如下：⑴ 开路电压Uoc的测量方法①直接测量法 直接测量法是在含源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc,如图8-1（a）所示。它适用于等效内阻Ro较小，且电压表的内阻Rv>>R。的情况下。电工电子学复习题
