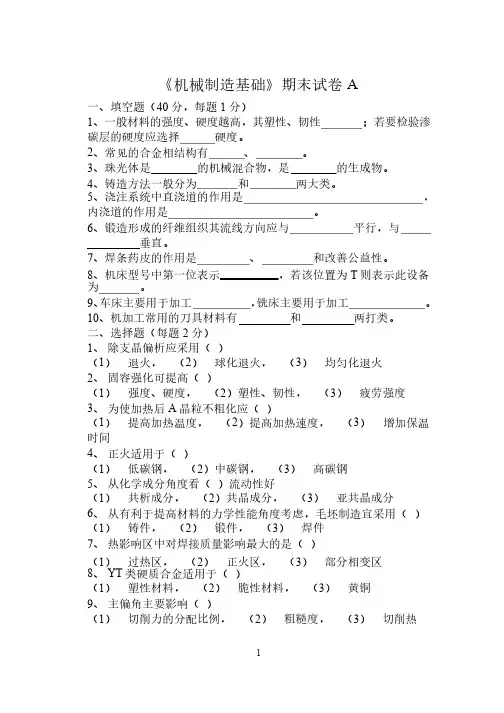

机械制造基础期末试卷
一(选择题
1.C6136卧式车床中,使主轴获得不同的转速的是( )
A.主轴箱
B.溜板箱
C.进给箱
2.使工件产生弯曲变形和振动的力是( )
A.切削力
B.背向力
C.进给力
3.对切削力影响最小的是( )
A.切削速度
B.背吃刀量
C.进给量
4.为减小工件已加工表面的粗糙度,在刀具方面常采取的措施是( )
A.减小前角
B.增大主偏角
C.减小后角
5(基面中测量的主切削平面与假定工作平面间的夹角叫( C ). A.前角 B.后角
C.主偏角
D.刃倾角
6(加工轴类零件时,能保证各外圆表面的同轴度以及各外圆表面与端面的垂直度要求的定位基准是( B ).
A(外圆面 B(中心孔 C(端面 D(中心面
7、普通外圆车刀,在切削平面上测量的角度有(B)。
,Kr,A、 B、 C、 D、a,so 0
8、金属切削时,切屑和前刀面间的挤压和摩擦主要发生在(A)
A、第二变形区
B、第一变形区
C、第三变形区
9、根据工件加工精度要求需要限制的自由度没有得到完全限制的定位称之为
(C) A、完全定位 B、不完全定位 C、欠定位 D、过定位
10、在球体上铣平面,要求保证尺寸H
(如图),必须限制(A)个自由度。
H A、1 B、2 C、3 D、4
11、在设计夹具选择定位形式时,在保证工件加工质量的前提下,应尽量选择( )而使夹具结构简单
便于制造。
A. 完全定位
B. 不完全定位
C. 过定位
D. 欠定位 12. 其他参数不变,刀具的主偏角减小,切削层厚度 ( )。
A. 增加
B. 减少
C. 不变
13. 型号为TK6130的机床是 ( )。
A(车床 B(磨床 C(镗床
二.判断题
1. X6132型机床是最大工件回转直径为320mm的卧式铣床。 ( N )
2.轴类零件加工时,往往先加工两端面和中心孔,并以此为定位基准加工所有外圆表面,这样既满足了基
准重合原则,又满足基准统一原则。 ( E )
3.机械加工中,工件一旦被夹紧就实现了完全定位。 ( N )
4(砂轮的粒度号越大就说明组成砂轮的磨粒尺寸越大。 ( N ) 5(机械零件的磨损量和表面粗糙度值的大小成正比。 ( N ) 6(基准不重合误差是由于工艺基准与设计基准不重合引起的。 ( E ) 7. 通常单件小批生产应采用工序集中的原则在普通机床上组织生产。 ( E )
二、填空题(30×1分=30分)
1(机械加工中的工艺系统由:机床,(刀具),(夹具)和(工件)组成的统一体。,2(根据产品零件的大小和生产纲领,机械制造生产一般可以分为:(单件生产), (成批生产)和(大量生产)三种不同的生产类型。
3(工艺基准分:(工序基准),(定位基准),(测量基准)和(装配基准)。
4.常用的刀具材料有:(高速钢),(硬质合金),陶瓷材料和超硬材料四类。
5(根据六点定位原理,工件在夹具中的定位状态有四种:完全定位,(不完全定位),(过定位)和(欠定位)。其中决不允许采用的是(欠定位),一般情况下应尽量避免的是(过定位)。
6、切削用量三要素包括背吃刀量、进给量和切削速度。
7、与基面和切削平面相互垂直的平面是正交平面。
8、刀具的正常磨损方式有前面磨损、后面磨损和前后面磨损。
9、切削液是为了降低切削温度、提高加工质量而在切削区域浇注的液体。
10、工件在机床上定位的方法有直接找正法、划线找正法、夹具定位法。
11、砂轮是由磨料、粘结剂和孔隙所组成的。
12. 机械零件生产的典型工艺过程有材料成形工艺过程、机械加工工艺过程和装配工艺过程。
13、金属切削加工是利用金属切削刀具,在工件上切除的一种机械加工方法。多
余金属
14、最常用的刀具切削部分的材料是、,其中硬度高的
是,允许切削速度高的是,制造工艺性好的是。高速钢、硬
质合金、硬质合金、硬质合金、高速钢
15、机床在切削过程中,使工件获得一定表面所必需的和
间的相对运动称为表面。形状、刀具、工件、成形运动
16、工件在加工之前,使同一批工件在机床或夹具上占据某一正确位置的过程称为定位,然后将其固定使其在加工过程保持位置不变的操作称为夹紧。
17、工件定位时被限制的自由度少于六个,但能满足工件加工技术要求的定位形式称为定位。不完全
18、定位精基准的选择有以下原则:为保证工件加工表面获得较高的加工精度应遵守基准
原则;为保证各表面间都能获得较高的位置精度,多数工序所选择的精定位基准,应遵守基准
原则。其次还可以根据工件的加工要求可按互为基准和自为基准选择精定位基准。重合、统一
19、确定夹紧力作用点的位置时,应使夹紧力作用点落在上
或几个定位元件所形成的支承区域内,作用在上,并应尽量。定位元件、刚性较好的部位、靠近加工部位
3.工艺基准分为基准、基准、基准和定位基准。
得分评卷人复核人四、名词解释(每小题2分,共8分)
1、砂轮的硬度
指砂轮工作表面的磨粒在磨削力的作用下脱落的难易程度。
2、工艺过程
生产过程中直接改变生产对象的形状、尺寸、相对位置和性质等,使其成为半成品或成品的过程。
3、刀具寿命
刀具耐用度和刀具重磨次数的乘积。
得分评卷人复核人五、简答题(共3小题,共16分)
1、刀具材料应具备的基本要求是什么,(5分)
刀具的切削部分材料应具备高硬度、高耐磨性、足够的强度和硬度、耐热性好和良好工艺性能等要求。
5分) 2、积屑瘤如何产生,对加工有何影响,(
产生这种现象,是滞流层金属不断堆积的结果。
积屑瘤对起削过程的影响
,实际前角增大;
,增大切削厚度 ;
,使加工表面粗糙度增大;
,对刀具寿命的影响。
一般积屑瘤对切削加工过程的影响是不利的,在精加工时应尽可能避免积屑瘤的产生,但在粗加工时,有时可充分利用积屑瘤。
3、简述六点定位原则,不完全定位、欠定位和过定位这三种情况在实际生产中是否允许,(请就三种情况分开回答)(6分)
使用合理设置的六个支承点,与工件的定位基准相接触,以限制工件的六个自由度,使工件在夹具中的位置完全被确定的方法,称为六点定位法则。
不是,不完全定位是允许的,欠定位和过定位是都不允许的。
4.在车床上装夹工件的基本要求是什么,常用的装夹方法有哪些,
在车床上装夹工件的基本要求是定位准确、夹紧可靠
三爪自定心卡盘、四爪单动卡盘、顶尖、中心架、跟刀架、心轴、花盘和弯板
5.錾子在切削时有哪些角度,其作用如何,
,,,答 :前角,后角,切削角
6.前角的作用是减少切屑变形,前角越大,切削越省力
后角的作用是减少后刀面与已加工面间的摩擦
,,,,,切削角:由可知,楔角在工作中是不变的,切削角由后角确定
7 . 试写出机床型号CA6140各代号的含义。
五、计算题
1(如下图所示轴套零件的轴向尺寸,其外圆、内孔及端面均已加工。试求:当以B面定位钻直径为φ10mm孔时的工序尺寸A1及其偏差。(要求画出尺寸链图)
A0 A
A2 A3
解:能、尺寸链如图:A0为封闭环,A,为减环,A2、A3为增环
A0,A2,A3,A
A,A2,A3,A0,20,25,30,15
ESA0=ESA2+ESA3-EIA
EIA=ESA2+ESA3-ESA0=0+0.1-0.15=-0.05
EIA0=EIA2+EIA3-ESA
015ESA=EIA2+EIA3-EIA0=-0.05+(-0.1)-(-0.15)=0所以A为: ,。0052.如图所示为某车床的主运动传动系统图,试分析该系统:(共10分) 1. 写出主运动的传动结构式;
2. 确定主轴转速的级数;
3. 计算最高转速和最低转速;
得分评卷人复核人六、识图题(共2小题,共20分)
1、下图为外圆车削示意图,在图上标注:
(1)主运动、进给运动和背吃刀量(3分);
(2)已加工表面、加工(过渡)表面和待加工表面(3分);
(3)基面、主切削面和正交平面(3分);
(4)刀具角度,,15:、,,6:、K,45:、K,,35:(4分)。 00rr
待加工表面
加工表面已加工表面
主运动
基面
切削平面
进给运动
正交平面
向
2、已知一车刀的主偏角为75?,副偏角为9?,刃倾角为,10?, 前角为15?,后角为5?,在平面正交
参考系内作图标注刀具的角度以及符号。刀杆尺寸为20×20mm。
3.用规定的字母标注图示外圆车刀的六个基本角度,写出它们的名称和大小。(9分)
为 ;
为 ;
为 ;
为 ;
为 ;
为 ;
