玻璃钢化的作用
玻璃是一种脆性材料，抗张强度很低。因为脆性材料的强度在很大程度上取决于表面结构。玻璃的表面看起来很完整光滑，实际上有大量的微裂纹。微裂纹在张应力作用下，起初是裂纹扩大，然后从表面开始破裂。因此, 如果能消除这些表面微裂纹的影响，抗张强度就可能显著提高。钢化是消除表面微裂纹影响的一种方法，它使玻璃表层处于强大压应力之下。这样，只有外界作用于玻璃表层的张应力超过这压应力，玻璃才有可能破裂。
钢化原理
把玻璃加热，然后经过快速冷却（有点象金属淬火），使玻璃内部具有很大的张应力，而在其表面产生更大的压应力。其作用就如同预应力钢筋混凝土构件利用受拉钢筋在需要增强的部份产生压应力一样。不同的是，预应力钢筋混凝土只在部份区域产生压应力，而钢化玻璃则是在全部表面产生压应力。玻璃的钢化淬火过程与金属的表面淬火处理的硬化过程也不同。玻璃的钢化处理，并没有对玻璃表面进行硬化，因而玻璃钢化后，表面抗擦伤、划伤的能力并没有明显提高。钢化玻璃的特性
安全性：钢化玻璃的破碎方式很独特，破裂后成为细小的呈较钝角的碎片，大多近于小正方体，基本无锋利尖角，不会对人体造成重大伤害，是一种安全玻璃。有一次，某公司员工在搬运一片19mm厚，重达300多公斤的钢化玻璃时，不慎使一角重重地撞击水泥地面而整片爆碎，碎玻璃倾泻到一位没戴安全帽的工人头上，幸好都是碎小的玻璃块，没受大的伤害，仅是一耳后皮肤有点小划伤。如果这是块未钢化的玻璃破碎了，后果不堪设想。
高强度：由于钢化玻璃表面存在相当大的压应力，因此具有较高的机械强度，是退火玻璃的４倍及以上。可以满足高层、超高层建筑的要求。
热稳定性：钢化玻璃具有良好的热稳定性。钢化玻璃能经受的温差是退火玻璃的～3倍。在普通退火玻璃上直接放置开水杯，就可能导致玻璃破裂；而把超过300℃熔融的铅液浇在0℃的钢化玻璃上，玻璃不破裂。
再加工性：一般不能再加工。钢化玻璃的任何一个部位被损坏，都会导致整块玻璃全部破碎成小碎片。因此，玻璃必须先经切割、磨边、切角、钻孔等加工成所需形状后才能进行钢化。
缺陷：首先，钢化玻璃因极少数片中含有硫化镍杂质而自行爆碎。如钢化后没有进行特殊的热处理，就是这些少数片，可能在几个月内爆碎，也可能在几年后爆碎.其次，钢化玻璃的平整度没有钢化前那么好。再次，有时可隐约甚至明显看见钢化玻璃上的应力纹。
半钢化玻璃
在建筑上某些部位安装的玻璃不涉及人身安全，也需要安装强度较高的玻璃，以增加风压强度和防雹能力。但又希望一旦发生事故，玻璃破裂时不要全部碎落或要求玻璃的变形尽量小。这些部位可以安装半钢化玻璃。半钢化玻璃的强度是退火玻璃的2～4倍，但破裂时碎片较大，与退火玻璃相似，不能作安全玻璃使用。

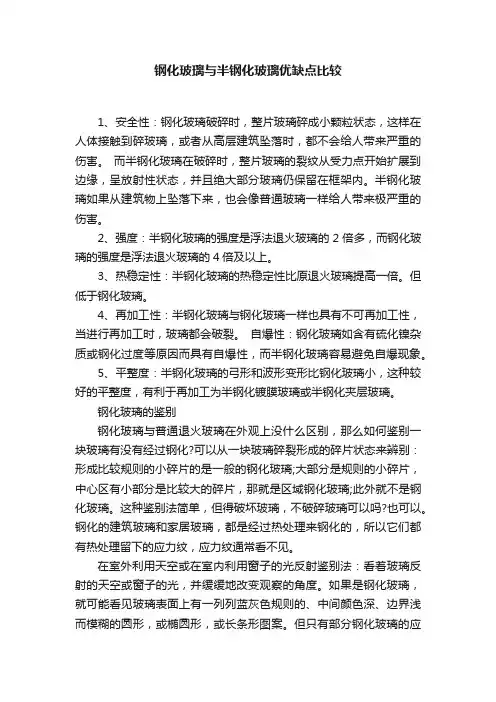

钢化玻璃与半钢化玻璃的比较
安全性：钢化玻璃破碎时，整片玻璃碎成小颗粒状态，这样在人体接触到碎玻璃，或者从高层建筑坠落时，都不会给人带来严重的伤害。而半钢化玻璃在破碎时，整片玻璃的裂纹从受力点开始扩展到边缘，呈放射性状态，并且绝大部分玻璃仍保留在框架内。半钢化玻璃如果从建筑物上坠落下来，也会像普通玻璃一
样给人带来极严重的伤害。
强度：半钢化玻璃的强度是浮法退火玻璃的2倍多，而钢化玻璃的强度是浮法退火玻璃的4倍及以上。
热稳定性：半钢化玻璃的热稳定性比原退火玻璃提高一倍。但低于钢化玻璃。
再加工性：半钢化玻璃与钢化玻璃一样也具有不可再加工性，当进行再加工时，玻璃都会破裂。
自爆性：钢化玻璃如含有硫化镍杂质或钢化过度等原因而具有自爆性，而半钢化
玻璃容易避免自爆现象。
平整度：半钢化玻璃的弓形和波形变形比钢化玻璃小，这种较好的平整度，有利于再加工为半钢化镀膜玻璃或半钢化夹层玻璃。
钢化玻璃的鉴别
钢化玻璃与普通退火玻璃在外观上没什么区别，那么如何鉴别一块玻璃有没有经过钢化？可以从一块玻璃碎裂形成的碎片状态来辨别：形成比较规则的小碎片的是一般的钢化玻璃；大部分是规则的小碎片，中心区有小部分是比较大的碎片，那就是区域钢化玻璃；此外就不是钢化玻璃。这种鉴别法简单，但得破坏玻
璃，不破碎玻璃可以吗？也可以。
钢化的建筑玻璃和家居玻璃，都是经过热处理来钢化的，所以它们都有热处
理留下的应力纹，应力纹通常看不见。
在室外利用天空或在室内利用窗子的光反射鉴别法：看着玻璃反射的天空或窗子的光，并缓缓地改变观察的角度。如果是钢化玻璃，就可能看见玻璃表面上有一列列蓝灰色规则的、中间颜色深、边界浅而模糊的圆形，或椭圆形，或长条形图案。但只有部分钢化玻璃的应力纹可用肉眼直接看到。
看到钢化玻璃的应力纹，可以找一片偏振光片，透过偏振光片（放在平常人们戴眼镜时镜片的位置）再用上述方法观察，就能看到所有钢化玻璃的应力纹了。
gGuLoKI1721m
防火玻璃与钢化玻璃区别 钢化玻璃其实是一种预应力玻璃，为提高玻璃的强度，通常使用化学或 物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从 而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。钢化玻璃的 主要优点有两条： 一是强度较之普通玻璃提高数倍； 二是使用安全，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也 呈无锐角的小碎片，对人体的伤害极大地降低了。 防火玻璃其在防火时的作用主要是控制火势的蔓延或隔烟，是一种措施 型的防火材料，其防火的效果以耐火性能进行评价。 防火玻璃的分类： 防火玻璃是一种在规定的耐火试验中能够保持其完整性和隔热性的特种 玻璃，按耐火性能等级分为三类： A类同时满足耐火完整性、耐火隔热性要求的防火玻璃。包括复合型防 火玻璃和灌注型防火玻璃两种。此类玻璃具有透光、防火（隔烟、隔火、遮挡 热辐射）、隔声、抗冲击性能，适用于建筑装饰钢木防火门、窗、上亮、隔断墙、采光顶、挡烟垂壁、透视地板及其他需要既透明又防火的建筑组件中。 B类船用防火玻璃，包括舷窗防火玻璃和矩形窗防火玻璃，外表面玻璃 板是钢化安全玻璃，内表面玻璃板材料类型可任意选择。 C类只满足耐火完整性要求的单片防火玻璃。此类玻璃具有透光、防火、隔烟、强度高等特点。适用于无隔热要求的防火玻璃隔断墙、防火窗、室外幕 墙等。 从结构上分，防火玻璃分为复合防火玻璃（灌注型和复合型）与单片防 火玻璃。 复合防火玻璃（干法） 由两层或多层玻璃原片附之一层或多层水溶性无机防火胶夹层复合而成。 防火原理：火灾发生时，向火面玻璃遇高温后很快炸裂，其防火胶夹层相继发 泡膨胀十倍左右，形成坚硬的乳白色泡状防火胶板，有效地阻断火焰，隔绝高 温及有害气体。成品品可磨边、打孔、改尺切割。适用于外窗、外幕墙时，设 计方案应考虑防火玻璃与PVB夹层玻璃组合使用。适用范围：建筑物房间、 走廊、通道的防火门窗及防火分区和重要部位防火隔断墙。 灌注型防火玻璃：由两层玻璃原片（特殊需要也可用三层玻璃原片），四周以 特制阻燃胶条密封。中间灌注的防火胶液，经固化后为透明胶冻状与玻璃粘接 成一体。 防火原理：遇高温以后，玻璃中间透明胶冻状的防火胶层会迅速硬结，形成一张不透明的防火隔热板。在阻止火焰蔓延的同时，也阻止高温向背火面传导。
钢化玻璃 1)什么是钢化玻璃？ 退火玻璃通过高温和淬冷，表层形成强大的压应力，使玻璃的机械强度数倍增加，即为钢化玻璃。钢化玻璃表面应力为：69～168 Mpa。 2)什么是半钢化玻璃？ 退火玻璃通过高温和淬冷，表层形成低于69 MPa的压应力，使玻璃的机械强度数倍增加，即为半钢化玻璃。半钢化玻璃表面应力为：24～69 Mpa。 3)什么是热增强玻璃？ 热增强玻璃就是半钢化玻璃，它是半钢化玻璃的专业术语。 4)钢化玻璃具有哪些特点？ 安全性：破裂后呈碎小钝角颗粒，对人体不会造成重大伤害。高强度：一般是普通玻璃强度的4倍及以上。挠度：比普通玻璃大3～4倍。热稳定性：钢化玻璃具有良好的热稳定性，能经受的温差约110°C。 5)半钢化玻璃具有哪些特点？ 强度：半钢化玻璃的强度是退火玻璃的2倍以上。安全性：破裂时碎片呈放射状，每一碎片都延伸到边缘，不易脱落，较安全，但不属于安全玻璃。挠度：半钢化玻璃的扰度比钢化玻璃小比退火玻璃大。热稳定性：热稳定性也明显地比退火玻璃好，能经受的温差约75°C。 6)钢化产品采用哪种方式加工？ 建筑业所用的平钢化玻璃是使用水平辊道钢化炉进行淬火热处理加工，属于物理钢化。玻璃还有化学钢化的加工方式，但建筑玻璃上不采用。 7)什么是钢化玻璃的自爆？ 钢化玻璃在无外力的作用下发生的破裂叫做自爆，这是钢化玻璃固有的特性。 8)什么是钢化玻璃和半钢化玻璃的应力斑？ 在某些特殊的自然光（或偏振光）条件下，观察钢化（或半钢化）玻璃的反射光，能够看见玻璃表面存在明暗相间的条纹，这种亮度不一致的条纹称为应力斑。 9)钢化玻璃和半钢化玻璃的应力斑能完全消除吗？ 目前国际上最先进的技术也不能完全消除应力斑，但可以减轻。应力斑是一种现象，除了钢化工艺的影响外，玻璃组件搭配合理性、玻璃幕墙的朝向、天气等多种因素都会影响应力斑现象感觉程度。合理选择这些因素，可以基本消除应力斑现象。 10)钢化玻璃和半钢化玻璃的平整度如何？ 半钢化玻璃的平整度略差于退火玻璃，钢化玻璃的平整度略差于半钢化玻璃。 11)钢化玻璃均质处理后可完全消除自爆吗？ 目前均质处理不能完全消除钢化自爆，并且增加新的成本，因此建议对自爆有严格限制的玻璃采用均质处理。通过均质处理后进一步消除90%以上的自爆隐患玻璃，从而保证绝大部分不会自爆。 12)钢化玻璃的自爆率有无标准规定？ 现代浮法玻璃生产技术不能完全消除硫化镍杂质的存在，所以钢化自爆不可避免，这是钢化玻璃的固有特性。目前世界上没有任何国家的标准对钢化玻璃自爆加以限制
钢化玻璃 钢化玻璃是将浮法玻璃加热到软化温度附近之后进行均匀的快速冷却，从而使玻璃表面获得压应力的玻璃。在冷却过程中，钢化玻璃外部因迅速冷却而固化、而内部冷却较慢，当内部继续冷却收缩时使玻璃表面产生压应力，内部产生张应力，从而提高了玻璃强度和耐热稳定性。 性能特点 1、高强度 钢化玻璃与同等厚度的普通玻璃相比，其抗弯强度、耐冲击强度高3～5倍。普通玻璃受荷载弯曲时，上表层受到压应力下层受到拉压力，玻璃的抗张强度较低，超过抗张强度就会破裂，所以普通玻璃的强度很低。而钢化玻璃受到荷载时，其最大张应力不像普通玻璃一样位于玻璃表面，而是在钢化玻璃的板中心，所以钢化玻璃在相同的荷载下并不破裂。 玻璃抗风压性能：（支撑形式：四边支撑，玻璃面积：2000mm×1000m） 玻璃类型 高强度单片铯钾防火玻璃 钢化玻璃 普通玻璃 厚度 最大风压(Kpa) 最大挠度(mm) 最大风压(Kpa)最大挠度(mm) 最大风压(Kpa) 最大挠度(mm) 6 17.0 41.2 11.2 34.3 2.1 12.3 8 29.5 40.8 16.5 30.2 3.2 9.2 10 37 35.1 18.6 22.7 4.8 7.4 12 41 28.2 21.5 17.5 6.8 6.1 15 54 22.4 22.5 10.3 7.5 3.5 19 79.5 17.5 35.5 8.2 12.0 2.8 钢化玻璃（左图）和普通玻璃（右图）荷载时应力分布图
钢化玻璃典型安装图 2、安全 钢化玻璃通过淬冷使玻璃产生了压应力，从而提高了玻璃的强度，因此玻璃受冲击时不容易破碎，受荷载破碎时，其碎片为细小钝角状态，几乎不会对人体造成伤害。普通玻璃破碎时为尖锐的大块片状碎块，容易对人体造成严重的伤害。 ●钢化玻璃(上图)与普通玻璃(下图)的碎片状态
钢化玻璃生产工艺过程及工艺要点 【中国玻璃网】钢化玻璃是安全玻璃的一种，又称为淬火玻璃。通常使用化 学或物理方法，在玻璃表面形成压应力，玻璃承载外力时，首先抵消表层应力，从而提高了承载能力，玻璃强度较普通平板玻璃大大提高。 钢化玻璃按照钢化方法可分为物理钢化玻璃和化学钢化玻璃，按照钢化程度可分为全钢化玻璃、半钢化玻璃和区域钢化玻璃三种。 钢化玻璃生产工艺过程： 生产钢化玻璃的物理钢化方法有风冷钢化、液冷钢化和微粒钢化等多种，其中最常用的是风冷钢化?物理钢化是把玻璃加热到低于软化温度后进行均匀的快速冷却，玻璃外部因迅速冷却而固化、而内部冷却较慢。当内部继续收缩时使玻璃表面产生压应力，而内部为张应力，从而提高了玻璃强度和耐热冲击性。物理钢化的主要设备是钢化炉，它由加热和淬冷两部分组成，按玻璃的输送方式又分为水平钢化炉和垂直钢化炉两种。钢化玻璃的生产工艺流程如下：玻璃原片准备一切裁、钻孔、打槽、磨边一洗涤、干燥一电炉加热一风栅淬冷一成品检验 (1)垂直钢化法垂直钢化法采用夹钳吊挂平板玻璃加热和吹风进行淬火，是最早使用的一种淬火方法。垂直钢化生产线主要由加热炉、压弯装置和钢化风栅三部分组成。经过原片准备、加工、洗涤、干燥和半成品检验等预处理的玻璃，用耐热钢夹钳钳住送入电加热炉中进行加热。 当玻璃加热到需要温度后，快速移至风栅中进行淬冷。在钢化风栅中用压缩空气均匀、迅速地喷吹玻璃的两个表面，使玻璃急剧冷却。在玻璃的冷却过程中，玻璃的内层和表层之间产生很大的温度梯度，因而在玻璃表面层产生压应力，内层产生拉应力，从而提高玻璃的机械强度和耐热冲击性。淬冷后的玻璃从风栅中移出并去除夹具，经检验后包装入库。 使用垂直法生产曲面钢化玻璃，有一步法和二步法两种。二步法是在钢化加
钢化玻璃介绍 一、钢化玻璃概述： 钢化玻璃（Tempered glass/Reinforced glass）——属于安全玻璃。钢化玻璃其实是一种预应力玻璃,为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。 二、钢化玻璃的历史： 1、20世纪20年代出现具有实用价值的玻璃。 2、1931年，实用化钢化玻璃产生，是法国圣哥班的专利。为垂直钢化法和燃气炉弯钢化法。 3、70年代，水平辊道钢化玻璃技术产生，推动了钢化玻璃技术的迅猛发展。 4、1909年，亨利.福特首次在汽车上使用玻璃做为前风挡玻璃。 5、20世纪50年代，美国最先采用曲面钢化玻璃作为汽车前风挡玻璃。 6、1961年区域钢化玻璃技术问世，日本、美国、德国开始用区域钢化玻璃作为前风挡玻璃。
7、2002年12月，中国对安全玻璃进行3C认证。 三、钢化玻璃与普通玻璃的优势 1、强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3~5倍，抗冲击强度是普通玻璃5~10倍，提高强度的同时亦提高了安全性。使用安全，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150LC以上的温差变化，对防止热炸裂有明显的效果。 2、钢化后的玻璃不能再进行切割，和加工，只能在钢化前就对玻璃进行加工至需要的形状，再进行钢化处理。钢化玻璃强度虽然比普通玻璃强，但是钢化玻璃存在自爆（自己破裂）的可能性，而普通玻璃不存在自爆的可能性。 3、广泛应用于高层建筑门窗、玻璃幕墙、室内隔断玻璃、采光顶棚、观光电梯通道、家具、玻璃护栏等。 四、钢化玻璃的钢化基本原理 钢化玻璃是将玻璃加热到接近软化化温度（这时处于粘性流动状态）——这个温度范围我们称为钢化温度范围（620℃—640℃），保温一定时间，然后经过快速冷却（有点像金属淬火），使玻璃内部具有很大的张应力，而在其表
G B17841-1999幕墙用钢化玻璃与半钢化 玻璃
幕墙用钢化玻璃与半钢化玻璃 GB17841-1999 国家质量技术监督局发布 1999-09-01 发布2000-08-01实施 前言 本标准技术内容非等效采用日本工业技术标准JIS R3222；1990《倍强玻璃》，并参考美国ASTMC1048：1992《热处理平板玻璃—HS类、FT类涂层和非涂层玻璃》和欧洲联盟标准草案CEN/TC 129/WGZ/N76E：1993《热增强玻璃》标准。 本标准适用于幕墙平型钢化玻璃与半钢化玻璃，对尺寸及偏差、外观质量、弯曲度、表面应力、霰弹袋冲击性能、耐热冲击性能和抗风压性能等7项内容进行了规定，其中表面应力一项参照ASTMC1048编制，霰弹袋冲击性能参照GB/T9963-1998《钢化玻璃》编写，耐热冲击性参照CEN/TC129/WGZ/N76E编写。 本标准由国家建筑材料工业局提出。 本标准由中国建筑材料科学研究院玻璃科学研究所归口。 本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。 参加起草单位：深圳南玻集团南星玻璃公司、珠海兴业安全玻璃有限公司、中国耀华玻璃集团秦皇岛工业技术玻璃厂。 本标准主要起草人：杨建军、石新勇、莫娇、王文彪、王映洲、武 1范围 本标准规定了幕墙用钢化玻璃与半钢化玻璃的尺寸及偏差、外观质量、弯曲度及性能要求。适用于用浮法玻璃制造的平型钢化与半钢化玻璃制品。若
与其他材料复合，其再加工制品如夹层、中空或镀膜，则最终产品也应满足相应产品的标准要求。 本标准对弯型制品不作规定。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1216-1985 外径千分尺（neq ISO 3611:1978） GB/T 9963-1998 钢化玻璃（eav JIS R3206:1989） GB11614-1999 浮法玻璃 JC/T 632-1996 汽车安全玻璃术语 JC/T 677-1997 建筑玻璃均布静载模拟风压试验方法 3定义 本标准采用下列定义。 半钢化玻璃：玻璃经热处理后其强度比普通玻璃高1~2倍，耐热冲击性能显著提高，一旦破碎，其碎片状态与普通玻璃类似。 其他有关定义按JC/T 632。 4 种类 4.1幕墙用钢化玻璃 4.1.1 水平法生产的钢化玻璃。 4.1.2 垂直法生产的钢化玻璃。 4.2 幕墙用半钢化玻璃 4.2.1 水平法生产的半钢化玻璃。 4.2.2 垂直法生产的半钢化玻璃。 5 要求 不同种类的产品应满足表1中的相应技术条款的要求。
钢化玻璃基本知识 钢化玻璃（Tempered glass/Reinforced glass）属于安全玻璃。钢化玻璃其实是一种预应力玻璃,为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。 一、生产钢化玻璃工艺有两种：一种是将普通平板玻璃或浮法玻璃在特定工艺条件下，经淬火法或风冷淬火法加工处理而成。另一种是将普通平板玻璃或浮法玻璃通过离子交换方法，将玻璃表面成分改变，使玻璃表面形成一层压应力层加工处理而成。钢化玻璃具有抗冲击强度高(比普通平板玻璃高4～5倍)、抗弯强度大(比普通平板玻璃高5倍)、热稳定性好以及光洁、透明、等特点。在遇超强冲击破坏时，碎片呈分散细小颗粒状，无尖锐棱角，故属于安全玻璃。其实钢化玻璃还存在一个缺陷，那就是光学畸变，因为玻璃在钢化的过程要经过720度左右，急冷的风压3.2毫米是12800帕，4毫米急冷风压是7000-8000帕，玻璃已经处于软化的时候，在短短的3秒钟突然承受这样的风压，玻璃的表面会存在风斑，同时玻璃的表面会存在凹凸不平现象，严重的程度要根据设备的好坏来决定，所以钢化后的玻璃不能做镜面的原因。 二、钢化玻璃按形状分为平面钢化玻璃和曲面钢化玻璃。平面钢化玻璃厚度有3.4、5、6、8、 10、12、15、19mm八种；曲面钢化玻璃厚度也有3.4、5、6、8、10、12、15、19mm八种。但曲面(即弯钢化)钢化玻璃对每种厚度都有个最大的弧度限制。即平常所说的R R为半径. 2 钢化玻璃按其外观分为：平钢化，弯钢化。 三、钢化玻璃与普通玻璃的区别 由于钢化玻璃破碎后，碎片会破成均匀的小颗粒并且没有普遍玻璃刀状的尖角，从而被称为安全玻璃而广泛用于汽车、室内装饰之中，以及高楼层对外开窗户上。一般普通玻璃破碎后锋利的刀状尖角很容易割伤小孩或者撞击者，造成对人身的伤害。玻璃破碎后是变成小颗粒还是刀状这是钢化玻璃与普通玻璃最主要区别方式。但在工程检验中，动不动采用这种破坏性的检验无疑是不现实的。那么怎么能知道自己买的究竟是不是钢化玻璃呢？这还得从钢化玻璃制造原理来分析，钢化玻璃是将普通退火玻璃先切割成要求尺寸，然后加热到接近的软化点，再进行快速均匀的冷却而得到。钢化处理后玻璃表面形成均匀压应力，而内部则形成张应力，使玻璃的性能得以大幅度提高，抗拉度是后者的3倍以上，抗冲击力是后者的5倍以上。也正是这个特点，应力特征成为鉴别真假钢化玻璃的重要标志，那就是钢化玻璃可以透过偏振光片在玻璃的边部看到彩色条纹，而在玻璃的面层观察，可以看到黑白相间的斑点。偏振光片可以在照相机镜头或者眼镜中找到，观察时注意光源的调整，这样更容易观察。每块钢化玻璃上都有一个3c质量安全认证标志.. 四、钢化玻璃的自爆 钢化玻璃在无直接机械外力作用下发生的自动性炸裂叫做钢化玻璃的自爆。自爆是钢化玻璃固有的特性之一。产生自爆的原因很多，简单地归纳以下几种： 1、玻璃质量缺陷的影响A．玻璃中有结石、杂质：玻璃中有杂质是钢化玻璃的薄弱点，也是应力集中处。特别是结石若处在钢化玻璃的张应力区是导致炸裂的重要因素。结石存在于玻璃中，与玻璃体有着不同的膨胀系数。玻璃钢化后结石周围裂纹区域的应力集中成倍地增加。当结石膨胀系数小于玻璃，结石周围的切向应力处于受拉状态。伴随结石而存在的裂纹扩展极易发生。B．玻璃中含有硫化镍结晶物硫化镍夹杂物一般以结晶的小球体存在，直径在0.1—2㎜。外表呈金属状，这些杂夹物是NI3S2，NI7S6和NI—XS，其中X=0—0.07。只有NI1—XS相是造成钢化玻璃自发炸碎的主要原因。已知理论上的NIS在379。C时有一相变过程，从高温状态的a—NIS六方晶系转变为低温状态B—NI三方晶系过程中，伴随出
幕墙用钢化玻璃与半钢化玻璃 5.2 外观质量 用于生产幕墙用钢化玻璃或或半钢化玻璃制品的浮法玻璃的外观质量应符合GB11614的规定，最终产品的外观质量还应符合表5的规定；边部要求由供需双方商定。 表5 外观质量 缺陷名称说 明允许缺陷数 爆 边-不允许存在 宽≤0.1mm，长≤100mm 6 每平方米允许条数 划 伤0.1mm<宽≤0.5mm，长 3 ≤100mm每平方米允 许条数 裂纹、缺角-不允许存在 5.3 弯曲度 钢化玻璃或半钢化玻璃的弓形变形或波形变形的弯曲度应满足表6中的规定。 表6 弯曲度 缺陷名称最 大 值
水 平 法垂 直 法 弯曲度弓形，mm/mm0.3%0.5% 波形，mm/300mm0.2%0.3% 5.4 性能 5.4.1 表面应力 以制品为试样，取三块试样进行试验，当全部符合表7的规定为合格。两块试样不符合时为不合格。当两块试样符合时，再追加三块新试样，如果三块全部符合表7的规定则为合格。 表7 表面应力 Mpa 生产工艺表面应力值 钢化玻璃半钢化玻璃 水平法或垂直法σ≥9524<σ≤69 5.4.2 霰弹袋冲击性能 钢化玻璃的霰弹袋冲击性能符合GB/T9963-1998中4.6有关规定。 5.4.3 耐热冲击性能 取四块试样进行试验，当全部符合表8的规定时，则认为该项性能合格；当有两块以上不符合时，则认为不合格；当有一块不符合时，重新追加一块试样，如符合表8的规定则认为该项性能合格；当有两块不符合时，则重新追加四块试样，全部符合表8的规定则为合格。 表8 耐热冲击性能 种类生产工艺钢化玻璃半钢化玻璃 水平法或垂直法耐200℃温差不破坏耐100℃温差不破坏 5.4.4 抗风压性能 应由供需双方商定是否有必要进行该项试验，以便合理选择给定风载条件下适宜的钢化玻璃或半钢化玻璃的厚度，或验证所选定的玻璃厚度及面积能否满足设计抗风压值的要求。 6 试验方法
1钢化玻璃的定义（国标） 钢化玻璃：经热处理工艺之后的玻璃。其特点是在玻璃表面形成压应力层，机械强度和耐热冲击强度得到提高，并具有特殊的碎片状态。 定义中几个值得关注的点： ●热处理工艺：钢化玻璃加热到低于软化温度(620度到640度)后，进行均匀的快速冷却。 包括玻璃的加热和淬冷。迅速是指玻璃必须在最短的时间内加热到钢化温度（详询加工现场），避免玻璃加热时间过长而产生光学变形，特别是对水平辊道式钢化设备；均匀是指玻璃加热过程中要做到玻璃板各个区域温度均匀、上下表面受热均匀、出炉表面和中间温度均匀。玻璃加热到设定温度后，必须尽快引出加热炉，迅速进行淬冷。 ●玻璃表面形成压应力层：玻璃外部因迅速冷却而固化，而内部因固化慢而继续收缩，使 玻璃表面产生压应力，内部产生张应力。 ●机械强度和耐热冲击强度得到提高：抗冲击强度是普通退火玻璃的3~5倍 耐温差变化200摄氏度。 ●特殊的碎片状态： 半钢化玻璃 1定义：通过控制加热和冷却过程，在玻璃表面引入永久应力层，使玻璃的机械强度和耐热冲击性能提高，并具有特定的碎片状态的玻璃制品。半钢化玻璃生产采用与钢化玻璃类似的工艺方法．只是冷却速度较慢．因此其表面应力略小于钢化玻璃。半钢化玻璃在机械强度、抗风压性能、抗冲击性能和抗热震性方面明显优子普通退火玻璃，较适合使用于玻璃幕墙中。 2半钢化玻璃的优缺点 优点： 强度：半钢化玻璃的强度是退火玻璃的2倍以上。 安全性：破裂时碎片呈放射状，每一碎片都延伸到边缘，不易脱落，较安全，但不属于安全玻璃。 挠度：半钢化玻璃的扰度比钢化玻璃小，比退火玻璃大。 热稳定性：热稳定性也明显地比退火玻璃好，能经受的温差约75°C。 平整度：介于普通玻璃和钢化玻璃之间，略差于退火玻璃，因此平整度良好 另外，半钢化玻璃不易自爆 缺点：不属于安全玻璃 3半钢化玻璃的应用（与钢化玻璃的应用范围相近）
钢化玻璃生产工艺原理
1、工艺过程： 工艺过程： 钢化玻璃是将玻璃加热到接近软化化温度（这时处于粘性流动状态）——这个温度范围我 们称为钢化温度范围（620℃—640℃），保温一定时间，然后骤冷而成的，下面简单叙述钢化玻 璃在加热和骤冷过程中的温度变化及应力形成过程。 开始加热阶段： a. 开始加热阶段： 玻璃片由室温进入钢化炉加热，由于玻璃是热的不良导体，所以此时内层温度低，外层温 度高，外层开始膨胀，内层未膨胀，所以此时外层的膨胀受到内层的抑制表面产生了暂时的压应 力，中心层为张应力，由于玻璃的抗压缩度高，所以虽然快速加热，玻璃片也不破碎。 注：从这里可以了解到玻璃一进炉，由于玻璃内外层有温差造成了，玻璃内外层的应力， 因此厚玻璃要加热慢一点，温度低一点，否则因内外温差太而造成玻璃在炉内破裂。 继续加热阶段： b. 继续加热阶段： 玻璃继续加热，玻璃内外层温差缩小等内外层都达到钢化温度时玻璃板内等应力。 开始骤冷阶段（ 1.5— c. 开始骤冷阶段（在开始吹风的前 1.5—2 秒） 玻璃片由钢化炉进入风栅吹风，表面层温度下降低于中心温度，表面开始收缩，而中心层 没有收缩， 所以表面层的收缩受到中心层的抑制， 使表面层受到暂时张应力， 中心层形成压应力。 继续骤冷阶段： d. 继续骤冷阶段： 玻璃内外层进一步骤冷，玻璃表面层已硬化（温度已降到 500℃以下），停止收缩，这时 内层也开始冷却、收缩，而硬化了的表面层抑制了内层的收缩，结果使表面层产生了压应力，而 在内层形成了张应力。 继续骤冷（ 秒内） e. 继续骤冷（12 秒内） 玻璃内外层温度都进一步降低，内层玻璃在此时降到 500℃左右，收缩加速，在这个阶段
钢化玻璃的过程及优点缺点 安全玻璃概念。 钢化玻璃其实是一种预应力玻璃,为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等 优点 钢化玻璃的主要优点有两条： 第一是强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3~5倍，抗冲击强度是普通玻璃5~10倍，提高强度的同时亦提高了安全性。 第二是使用安全，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150lc以上的温差变化，对防止热炸裂有明显的效果。 钢化玻璃的缺点： 1 钢化后的玻璃不能再进行切割，和加工，只能在钢化前就对玻璃进行加工至需要的形状，再进行钢化处理。 2 钢化玻璃强度虽然比普通玻璃强，但是钢化玻璃在温差变化大时有自爆（自己破裂）的可能性，而普通玻璃不存在自爆的可能性。 生产钢化玻璃工艺有两种： 一种是将普通平板玻璃或浮法玻璃在特定工艺条件下，经淬火法或风冷淬火法加工处理而成。 另一种是将普通平板玻璃或浮法玻璃通过离子交换方法，将玻璃表面成分改变，使玻璃表面形成一层压应力层加工处理而成。 钢化玻璃的物理属性： 钢化玻璃具有抗冲击强度高(比普通平板玻璃高4～5倍)、抗弯强度大(比普通平板玻璃高5倍)、热稳定性好以及光洁、透明、等特点。在遇超强冲击破坏时，碎片呈分散细小颗粒状，无尖锐棱角，故属于安全玻璃。
钢化玻璃的缺陷： 其实钢化玻璃存在一个缺陷，那就是光学畸变，因为玻璃在钢化的过程要经过720度左右，急冷的风压3.2毫米是12800帕，4毫米急冷风压是7000-8000帕，玻璃已经处于软化的时候，在短短的3秒钟突然承受这样的风压，玻璃的表面会存在风斑（光斑光晕），同时玻璃的表面会存在凹凸不平现象，严重的程度要根据设备的好坏来决定，所以钢化后的玻璃不能做镜面的原因。 钢化玻璃的分类： 1 钢化玻璃按形状分为平面钢化玻璃和曲面钢化玻璃。 平面钢化玻璃厚度有3.4、5、6、8、10、12、15、19mm八种；曲面钢化玻璃厚度也有3.4、5、6、8、10、12、15、19mm八种。但曲面(即弯钢化)钢化玻璃对每种厚度都有个最大的弧度限制。即平常所说的r r为半径. 2 钢化玻璃按其外观分为：平钢化，弯钢化。 钢化玻璃与普通玻璃的区别： 由于钢化玻璃破碎后，碎片会破成均匀的小颗粒并且没有普遍玻璃刀状的尖角，从而被称为安全玻璃而广泛用于汽车、室内装饰之中，以及高楼层对外开窗户上。 一般普通玻璃破碎后锋利的刀状尖角很容易割伤小孩或者撞击者，造成对人身的伤害。玻璃破碎后是变成小颗粒还是刀状这是钢化玻璃与普通玻璃最主要区别方式。但在工程检验中，动不动采用这种破坏性的检验无疑是不现实的。 如何能知道自己买的究竟是不是钢化玻璃呢？ 这还得从钢化玻璃制造原理来分析，钢化玻璃是将普通退火玻璃先切割成要求尺寸，然后加热到接近的软化点，再进行快速均匀的冷却而得到。钢化处理后玻璃表面形成均匀压应力，而内部则形成张应力，使玻璃的性能得以大幅度提高，抗拉度是后者的3倍以上，抗冲击力是后者的5倍以上。 也正是这个特点，应力特征成为鉴别真假钢化玻璃的重要标志，那就是钢化玻璃可以透过偏振光片在玻璃的边部看到彩色条纹，而在玻璃的面层观察，可以看到黑白相间的斑点。偏振光片可以在照相机镜头或者眼镜中找到，观察时注意光源的调整，这样更容易观察。 上述技术资料来自中国南玻集团
玻璃钢化的作用 玻璃是一种脆性材料，抗张强度很低。因为脆性材料的强度在很大程度上取决于表面结构。玻璃的表面看起来很完整光滑，实际上有大量的微裂纹。微裂纹在张应力作用下，起初是裂纹扩大，然后从表面开始破裂。因此, 如果能消除这些表面微裂纹的影响，抗张强度就可能显著提高。钢化是消除表面微裂纹影响的一种方法，它使玻璃表层处于强大压应力之下。这样，只有外界作用于玻璃表层的张应力超过这压应力，玻璃才有可能破裂。 钢化原理 把玻璃加热，然后经过快速冷却（有点象金属淬火），使玻璃内部具有很大的张应力，而在其表面产生更大的压应力。其作用就如同预应力钢筋混凝土构件利用受拉钢筋在需要增强的部份产生压应力一样。不同的是，预应力钢筋混凝土只在部份区域产生压应力，而钢化玻璃则是在全部表面产生压应力。玻璃的钢化淬火过程与金属的表面淬火处理的硬化过程也不同。玻璃的钢化处理，并没有对玻璃表面进行硬化，因而玻璃钢化后，表面抗擦伤、划伤的能力并没有明显提高。钢化玻璃的特性 安全性：钢化玻璃的破碎方式很独特，破裂后成为细小的呈较钝角的碎片，大多近于小正方体，基本无锋利尖角，不会对人体造成重大伤害，是一种安全玻璃。有一次，某公司员工在搬运一片19mm厚，重达300多公斤的钢化玻璃时，不慎使一角重重地撞击水泥地面而整片爆碎，碎玻璃倾泻到一位没戴安全帽的工人头上，幸好都是碎小的玻璃块，没受大的伤害，仅是一耳后皮肤有点小划伤。如果这是块未钢化的玻璃破碎了，后果不堪设想。 高强度：由于钢化玻璃表面存在相当大的压应力，因此具有较高的机械强度，是退火玻璃的４倍及以上。可以满足高层、超高层建筑的要求。 热稳定性：钢化玻璃具有良好的热稳定性。钢化玻璃能经受的温差是退火玻璃的～3倍。在普通退火玻璃上直接放置开水杯，就可能导致玻璃破裂；而把超过300℃熔融的铅液浇在0℃的钢化玻璃上，玻璃不破裂。 再加工性：一般不能再加工。钢化玻璃的任何一个部位被损坏，都会导致整块玻璃全部破碎成小碎片。因此，玻璃必须先经切割、磨边、切角、钻孔等加工成所需形状后才能进行钢化。 缺陷：首先，钢化玻璃因极少数片中含有硫化镍杂质而自行爆碎。如钢化后没有进行特殊的热处理，就是这些少数片，可能在几个月内爆碎，也可能在几年后爆碎.其次，钢化玻璃的平整度没有钢化前那么好。再次，有时可隐约甚至明显看见钢化玻璃上的应力纹。 半钢化玻璃 在建筑上某些部位安装的玻璃不涉及人身安全，也需要安装强度较高的玻璃，以增加风压强度和防雹能力。但又希望一旦发生事故，玻璃破裂时不要全部碎落或要求玻璃的变形尽量小。这些部位可以安装半钢化玻璃。半钢化玻璃的强度是退火玻璃的2～4倍，但破裂时碎片较大，与退火玻璃相似，不能作安全玻璃使用。 钢化玻璃与半钢化玻璃的比较 安全性：钢化玻璃破碎时，整片玻璃碎成小颗粒状态，这样在人体接触到碎玻璃，或者从高层建筑坠落时，都不会给人带来严重的伤害。而半钢化玻璃在破碎时，整片玻璃的裂纹从受力点开始扩展到边缘，呈放射性状态，并且绝大部分玻璃仍保留在框架内。半钢化玻璃如果从建筑物上坠落下来，也会像普通玻璃一
钢化玻璃介绍 1、概述： 钢化玻璃以其优良性能正越来越多地应用在建筑工程、交通工具、生活起居、生产科研等不同的领域，改变了城市建筑的风格，也为我们的生活和工作带来了许多的便利。为保证钢化玻璃的质量，国家颁布了钢化玻璃的质量标准，并将其列入强制认证的产品，必须取得3C证书才准予进入市场。但钢化玻璃自爆问题始终无法回避。 2、钢化玻璃自爆诊断 2.1自爆及其分类 钢化玻璃自爆可以表述为钢化玻璃在无外部直接作用的情况下而自动发生破碎的现象。在钢化加工、贮存、运输、安装、使用等过程中均可发生钢化玻璃自爆。自爆按起因不同可分为两种：一是由玻璃中可见缺陷引起的自爆，例如结石、砂粒、气泡、夹杂物、缺口、划伤、爆边等；二是由玻璃中硫化镍（NiS）杂质膨胀引起的自爆。 这是两种不同类型的自爆，应明确分类，区别对待，采用不同方法来应对和处理。前者一般目视可见，检测相对容易，故生产中可控。后者则主要由玻璃中微小的硫化镍颗粒体积膨胀引发，无法目测检验，故不可控。在实际运作和处理上，前者一般可以在安装前剔除，后者因无法检验而继续存在，成为使用中的钢化玻璃自爆的主要因素。硫化镍类自爆后更换难度大，处理费用高，同时会伴随较大的质量投诉及经济损失，造成业主的不满甚至更为严重的其他后果。所以，硫化镍引发的自爆是我们讨论的重点。 2.2钢化玻璃自爆机理 钢化玻璃内部的硫化镍膨胀是导致钢化玻璃自爆的主要原因。玻璃经钢化处理后，表面层形成压应力。内部板芯层呈张应力，压应力和张应力共同构成一个平衡体。玻璃本身是一种脆性材料，耐压但不耐拉，所以玻璃的大部分破碎是张应力引发的。 钢化玻璃中硫化镍晶体发生相变时，其体积膨胀，处于玻璃板芯张应力层的硫化镍膨胀使钢化玻璃内部产生更大的张应力，当张应力超过玻璃自身所能承受的极限时，就会导致钢化玻璃自爆。国外研究证明：玻璃主料石英砂或砂岩带入镍，燃料及辅料带入硫，在1400℃～1500℃高温熔窑燃烧熔化形成硫化镍。当
L O W-E镀膜钢化玻璃生产工 艺(总4页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
LOW－E镀膜钢化玻璃生产工艺 [转贴 2007-10-04 22:23:22 ] 发表者: peony2008 低辐射玻璃以其特有的热反射特性，具有较高的节能保温的效果，越来越受建材、冰柜等的平板玻璃消费领域的欢迎。平板玻璃消费在注重环保节能的同时，也关注使用材料的强度以及安全性。在线低辐射（LOW－E）镀膜玻璃热反射的良好性能以及良好的可热加工性能，深受客户欢迎。在线LOW－E镀膜玻璃的热反射特性，生产高品质的LOW－E镀膜钢化玻璃，需要特殊的生产工艺。 1 钢化玻璃的基本过程与设备 1．1 玻璃钢化的基本原理与特点 玻璃钢化的过程是将平板玻璃制品加热到玻璃600℃左右，这时制品仍能保持原来的形状，但玻璃中粒子已有一定的迁移能力，进行结构调整，足以使内部存在的应力很快消除，然后快速冷却。快速冷却时，玻璃中央内部还未硬化之前表面层已经收缩凝固，这样在继续冷却过程中，玻璃中央内部较业已凝固的表面层收缩得多些，就会形成近似抛物线形状的应力分布，板的中心层为最大的拉伸力，在表面层为最大的压应力。玻璃的表面形成均匀压应力，提高了玻璃作为脆性材料的抗张强度，从而使玻璃的抗弯曲和抗冲击强度得到提高。同时，由于玻璃内部均匀应力的存在，一旦玻璃局部受到超过其强度能承受的冲击发生破裂时，在内部应力的作用下，立刻自爆为小颗粒，提高了材料的安全性。 1．2 玻璃钢化设备
目前采用的玻璃钢化设备是美国GLASSTECH水平钢化系统，由上片台、加热炉、强制冷却风栅、下片台等组成。玻璃在加热炉内完成加热过程，电炉内部空间被炉内水平、相隔一定间距放置的数十根陶瓷辊道分隔为上下两个加热空间，分别由顶部与底部的电热丝加热，电脑自动控制整个加热过程。玻璃在风栅区经受强力气流的强制冷却，该区域被水平放置、绕有石棉绳、相隔一定间距的辊道分为上下两个冷却空间，分别对玻璃的上下两个表面进行快速冷却，气流总压、上下风栅的气流分压力可以单独调节。 1．3 钢化过程加热特性 玻璃进入加热炉后，由陶瓷辊道支撑，在连续正、反向转换转动的陶瓷辊道带动下，进行往复运动，完成均匀加热。玻璃上表面吸收热量主要依靠顶部电热丝的热辐射、玻璃往复运动时造成的气体对流和自然对流传热。根据热传递的效能规律，在此情况下，热辐射是最为首要的加热形式；玻璃中部温度的升高，是靠玻璃表面向内的热传导以及吸收辐射热得以实现的；玻璃下表面除了下部辐射板的热辐射、玻璃往复运动造成的气体对流和自然对流加热外，由于玻璃下表面与处于高温状态的陶瓷辊道直接接触，陶瓷辊道以热传导方式直接对玻璃下表面传递热量。运动中的陶瓷辊道不断接受来自于下部辐射板辐射热以及下部空间的对流传热。因高效、快速的热传导作用，在相同温度条件下，下表面的升温速率大于上表面的升温速率，玻璃进炉初期，效果更明显。这正是一 般钢化玻璃生产工艺温度设定时，将上区温度设定高于下区温度设定10～20℃，以使上下表面升温趋以平衡的原因。 1．4 钢化过程的强冷特性
钢化玻璃亚克力 2008-6-2 07:42 提问者：dkingmedia|浏览次数：1687次 钢化玻璃亚克力yon用作面板是的区别 各自的优缺点 2008-6-10 13:43 最佳答案 钢化玻璃其实是一种预应力玻璃,为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。 钢化玻璃的主要优点有两条，第一是强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3~5倍，抗冲击强度是普通玻璃5~10倍，提高强度的同时亦提高了安全性。使用安全是钢化玻璃第二个主要优点，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150LC以上的温差变化，对防止热炸裂有明显的效果。 钢化玻璃具有抗冲击强度高(比普通平板玻璃高4～5倍)、抗弯强度大(比普通平板玻璃高5倍)、热稳定性好以及光洁、透明、等特点。在遇超强冲击破坏时，碎片呈分散细小颗粒状，无尖锐棱角，故又称安全玻璃。 钢化玻璃的缺点：1.钢化后的玻璃不能再进行切割，和加工，只能在钢化前就对玻璃进行加工至需要的形状，再进行钢化处理， 2.钢化玻璃强度虽然比普通玻璃强，但是钢化玻璃存在自爆（自己破裂）的可能性，而普通玻璃不存在自爆的可能性。 亚克力就是一种塑料 亚克力特性: 具有水晶一般的透明度，透光率达92%以上，用染料着色的亚克力又有很好的展色效果，此外，亚克力板具有极佳的耐候性，较高的表面硬度和表面光泽以及较好的高温性能。亚克力板有良好的加工性能，既可采用热成型（包括模压、吹塑和真空吸塑），也可用机械加工方式钻、车、切割等。用微电脑控制的机械切割和雕刻不仅使加工精度大提高，而且还可制作出用传统方式无法完成的图案和造型。另外，亚克力板可采用激光切割和激光雕刻，制作效果奇特的制品。 透明亚克力板材具有可与玻璃比拟的透明光率，但密度只有玻璃的三分之一，。此外，它不像玻璃那么易碎，即使破坏，也不会像玻璃那样形成锋利的碎片，亚克力没有玻璃“脆弱”，抗冲击能力比普通玻璃强200倍，几乎不会断裂。它的承重性随厚度的变化而变化，越厚越坚固。亚克力散热能力比较差。这种材质最怕锐物划伤，但这种划伤也很容易修复，普通的白牙膏擦拭即可。 亚克力板的耐磨性能与铝材接近，它不定期耐多种化学品的腐蚀。亚克力板具有良好的适印性和喷涂性，采用适当的印刷（如丝印）和喷涂工艺，可以赋予亚克力制品理想的表面装饰效果。
幕墙用钢化玻璃与半钢化玻璃 国家质量技术监督局发布1999-09-01 发布2000-08-01实施 前言 本标准技术内容非等效采用日本工业技术标准JIS R3222；1990《倍强玻璃》，并参考美国ASTMC1048：1992《热处理平板玻璃—HS类、FT类涂层和非涂层玻璃》和欧洲联盟标准草案CEN/TC 129/WGZ/N76E：1993《热增强玻璃》标准。 本标准适用于幕墙平型钢化玻璃与半钢化玻璃，对尺寸及偏差、外观质量、弯曲度、表面应力、霰弹袋冲击性能、耐热冲击性能和抗风压性能等7项内容进行了规定，其中表面应力一项参照ASTMC1048编制，霰弹袋冲击性能参照GB/T9963-1998《钢化玻璃》编写，耐热冲击性参照CEN/TC129/WGZ/N76E编写。 本标准由国家建筑材料工业局提出。 本标准由中国建筑材料科学研究院玻璃科学研究所归口。 本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。 参加起草单位：深圳南玻集团南星玻璃公司、珠海兴业安全玻璃有限公司、中国耀华玻璃集团秦皇岛工业技术玻璃厂。 本标准主要起草人：杨建军、石新勇、莫娇、王文彪、王映洲、武 1范围 本标准规定了幕墙用钢化玻璃与半钢化玻璃的尺寸及偏差、外观质量、弯曲度及性能要求。适用于用浮法玻璃制造的平型钢化与半钢化玻璃制品。若与
其他材料复合，其再加工制品如夹层、中空或镀膜，则最终产品也应满足相应产品的标准要求。 本标准对弯型制品不作规定。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1216-1985 外径千分尺（neq ISO 3611:1978） GB/T 9963-1998 钢化玻璃（eav JIS R3206:1989） GB11614-1999 浮法玻璃 JC/T 632-1996 汽车安全玻璃术语 JC/T 677-1997 建筑玻璃均布静载模拟风压试验方法 3定义 本标准采用下列定义。 半钢化玻璃：玻璃经热处理后其强度比普通玻璃高1~2倍，耐热冲击性能显著提高，一旦破碎，其碎片状态与普通玻璃类似。 其他有关定义按JC/T 632。 4 种类 4.1幕墙用钢化玻璃 4.1.1 水平法生产的钢化玻璃。 4.1.2 垂直法生产的钢化玻璃。 4.2 幕墙用半钢化玻璃 4.2.1 水平法生产的半钢化玻璃。 4.2.2 垂直法生产的半钢化玻璃。 5 要求 不同种类的产品应满足表1中的相应技术条款的要求。
钢化玻璃加工流程-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
东莞市炬辉玻璃制品有限公司 玻璃加工简介： 玻璃一般有很多种：浮法玻璃、国产超白玻、美国PPG超白玻、3-8厘水银镜、高级银镜、铝镜、仿古镜（古董镜）、欧洲灰玻、蓝星灰玻、黑玻、绿玻、玻璃马塞克等高质量玻璃。 加工工艺也很复杂，一般玻璃厂主要工艺有：工艺喷砂、药水砂、玻璃蒙砂、激光雕刻、贴防爆膜、上油焗漆、水平钢化、热弯、玻璃开凹、玻璃钻孔、银镜去水银、工艺logo、玻璃磨直边、玻璃磨鸭嘴边、玻璃磨圆边等。 玻璃加工厂的主要加工方向有家具玻璃加工、家私玻璃加工、展柜玻璃加工、建筑玻璃加工等。不同玻璃厂家主要加工方向不同也会略有差异。 直边钢化安全角玻璃加工流程： 玻璃加工虽然不是一个很复杂的加工，但对于很多人来讲都不能清楚的了解到玻璃加工的整个过程。了解钢化玻璃加工的整个流程，方便我们更加了解玻璃行业的进度以及加工程序。下面让炬辉玻璃为您详细描述一下吧。 首先我们先来了解“5MM超白玻璃，加工：直边钢化安全角”的流程吧： 一、开介
一般使用开介推刀或者玻璃刀进行开介，尺寸误差范围一般控制在±0.5mm； 玻璃加开介时，一般需要按照形状及厚度等因素为磨边工序预留尺寸，要留够磨边位置，不同厚度的玻璃留位不同，一般为2- 3MM，异形的要另外多加，开介的就不用加了。由于开界口比较锋利,工厂一般不作其它工艺加工，因此需要特别注明。异型开界需要每条异型边预大50毫米进行方形开界，然后按照异型模板进行第二次开介。 二、直边 使用直线磨边机（单边机和双边机）进行加工，包括粗磨，精磨，抛光一次完成； 直线磨边包括直边、直圆边、直鸭嘴边(≥6mm)，特殊角度要求及特殊去留尺寸要求的磨边加工成本不一样； 进框及不需要钢化的玻璃可以考虑不磨边，进框但需要钢化的玻璃可以考虑粗磨边，不磨边的玻璃需要考虑员工操作及客房使用时的安全隐患。 三、倒角 使用异型机或倒角机进行加工； 倒安全角(R1-R3)、倒圆角、斜边倒角、特殊倒角； 需要钢化的玻璃不可以直角切角，需要倒圆角直径尺寸就大于玻璃厚度尺寸，否则同样会引起玻璃钢化过程爆片。
钢化玻璃的特点与优缺点 下面安华装饰材料城来为你介绍钢化玻璃特点 优缺点。 钢化玻璃其实是一种预应力玻璃 通常使用化学或物理的方法 在玻璃表面形成压应力 玻璃承受外力时首先抵消表层应力 从而提高了承载能力 增强玻璃自身抗风压性 寒暑性 冲击性等，提高玻璃的强度。 1、钢化玻璃的主要优点第一是强度较之普通玻璃提高数倍 抗弯强度是普通玻璃的3~5倍 抗冲击强度是普通玻璃5~10倍 提高强度的同时亦提高了安全性。第二是使用安全 其承载能力增大改善了易碎性质 即使钢化玻璃破坏也呈无锐角的小碎片 对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高 一般可承受150LC以上的温差变化 对防止热炸裂有明显的效果。 2、钢化玻璃的缺点第一是钢化后的玻璃不能再进行切割 和加工 只能在钢化前就对玻璃进行加工至需要的形状 再进行钢化处理。第二是钢化玻璃强度虽然比普通玻璃强 但是钢化玻璃在温差变化大时有自爆(自己破裂)的可能性 而普通玻璃不存在自爆的可能性。 3、钢化玻璃特点钢化玻璃是将优质的浮法玻璃加热接近软化点时 在玻璃表面急速冷却 使压缩应力分布在玻璃表面 而张引应力则在中心层.因为有强大相等的压缩应力 使外压所产生的张引应力被玻璃强大的压缩应力所抵消 从而增加玻璃的安全度。 A、强度提高 钢化后玻璃的机械强度、抗冲击性、抗弯强度能够达到普通玻璃的4—5倍。 B、热稳定性提高 钢化玻璃可以承受巨大的温差而不会破损 抗拒变温差能力是同等厚度普通浮法玻璃的3倍。 C、安全性提高 应用在特别需要安全及存在温差剧变的场所 钢化玻璃（Tempered glass/Reinforced glass）属于安全玻璃。钢化玻璃其实是一种预应力玻璃，为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。 钢化玻璃特点：钢化玻璃是将优质的浮法玻璃加热接近软化点时,在玻璃表面急速冷却,使压缩应力分布在玻璃表面,而张引应力则在中心层.因为有强大相等的压缩应力,使外压所产生的张引应力被玻璃强大的压缩应力所抵消,从而增加玻璃的安全度. 1、强度提高：钢化后玻璃的机械强度、抗冲击性、抗弯强度能够达到普通玻璃的4—5倍。 2、热稳定性提高：钢化玻璃可以承受巨大的温差而不会破损，抗拒变温差能力是同等厚度普通浮法玻璃的3倍。 3、安全性提高：钢化玻璃受强力破损后，迅速呈现微小钝角颗粒，从而最大限度地保证人身安全。应用：家具、电子电器行业，建筑、装饰行业、浴房、汽车、扶梯、及其它特别需要安全及存在温差剧变的场所，并可作为中空玻璃和夹层玻璃的原片。
