3000 KW凝汽式汽轮发电机组技术方案
一技术要求

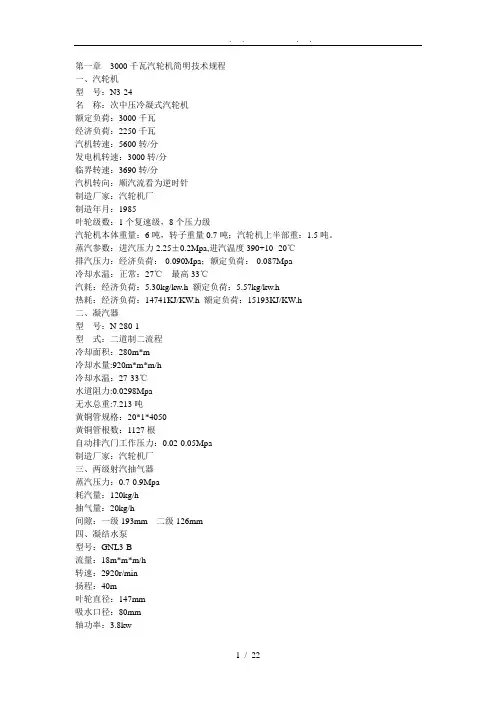

1.1 汽轮机本体技术参数
汽轮机型号：N3-2.35
进汽压力：2.35±0.1Mpa （绝压）
℃
进汽温度：390+10
-20
额定功率：3000 KW
最大功率：3000 KW
额定转速：5600-3000 r/min（暂定，如频率60HZ，输出3600r/min）临界转速：3690 r/min
额定进汽量：17 t/h
排汽压力：0.0103 Mpa （绝）
1.2汽轮机结构参数
布置形式：单层布置
转子结构：1个复速级+8个压力级叶轮
主汽门进/出口通径：125×2 mm
抽汽口通径：80 mm
排汽口通径：850 mm
汽轮机转子重（t）：1.1
最大起吊件重（检修）：3.5 t
运行层标高：0 m
汽机中心距运行层高度：1050mm
汽轮机盘车装置：手动盘车
汽轮机与减速箱联接形式：平面齿式联轴器减速箱与发电机联接形式：刚性联轴器
1.3调节保安系统技术数据
调节方式：全液压
调节汽阀数量：5个
转速不等率：5％
迟缓率：≤0.5％
同步器在空负荷时转速变化范围％：-4～+6 危急遮断器动作转速r/min：6104～6216
转子轴向位移许可值：0.7 mm
主油泵进口油压：0.1 Mpa
主油泵出口油压：0.7 Mpa
脉冲油压：0.4 Mpa
1.4辅机技术数据
1.4.1冷凝器
数量：1台
式样：双流程表面式
冷却水温度：正常27℃最高33℃
冷却面积：280㎡
无水重量：6.1t
1.4.2油系统
底盘油箱：1个
容量：2000 L
无油重量：3.348 t
冷油器数量：1台
冷却水侧面积：20㎡
冷却水量：57.4t/h
无油无水重量：402 kg
主油泵：钻孔离心式
电动油泵：1个
手摇油泵：1个
二产品执行标准
JB/T7025-1993 25MW以下转子体和主轴锻件技术条件
JB/T7028-1993 25MW以下汽轮机轮盘及叶轮锻件技术条件JB/T9628-1993 汽轮机叶片磁粉探伤方法
JB/T9629-1999 汽轮机承压件、水压实验技术条件
JB/T9631-1999 汽轮机铸铁件技术条件
JB/T9637-1999 汽轮机总装技术条件
JB/T9638-1999 汽轮机用联轴器等重要锻件技术条件
JB/T2901-1992 汽轮机防锈技术条件
JB/T4058-1999 汽轮机清洁度
三供应项目清单
1、主机部分
2、附机部分
3、随机工具
4、备品备件
5、阀门
6、仪表电器及其它
序
号
代号名称规格数量备注
1 WTYY-1021 远传温度计0～100℃Φ10×100
Pt100 卡M27×2航
空插头
1 前轴承座
2 WTYY-1021 远传温度计0～200℃Φ10×100
Pt100 卡M27×2航
空插头
1 后汽缸
3 WTYY-1021 远传温度计0～100℃Φ10×150
Pt100 卡M27×2航
空插头
6
前轴承座1、齿轮箱2、
凝汽器3
4 WTYY-1021 远传温度计0～100℃Φ10×200
Pt100 卡M27×2航
空插头
2 齿轮箱2
5 WTYY-1021 远传温度计0～100℃Φ10×100
Pt100 卡M27×2航
空插头
1 后汽缸
6 WTYY-1021 远传温度计0～100℃Φ10×100
Pt100 HWM27×2航
空插头
8 冷油器
7 WTYY-1011 远传温度计0～150℃Φ10×150
Pt100 M27×2
1 凝汽器
8 WTYY-1011 远传温度计0～500℃Φ10×100
Pt100 M27×2
2 主汽门
9 Y-150 压力表0～0.25MPa
1.5级M20×1.5
2 外部油管路
10 Y-150 压力表0～1.0MPa
1.5级M20×1.5
1 前轴承座
11 Y-150 压力表0～1.0MPa
1.5级M20×1.5
1 外部油管路
12 Y-100 压力表0～4MPa
1.5级M20×1.5
3
两级射汽抽气器2、启
动抽气器1
13 Y-150 压力表0～1.0MPa
1.5级M20×1.5
1 轴向位移油压1
14 Y-100 压力表-0.1～0.15MPa
1.5级M20×1.5
1 两级射汽抽气器
15 Y-100 压力表-0.1～0.15MPa
1.5级M20×1.5
1 启动抽气器
16 Y-150 压力表-0.1～0.15MPa
1.5级M20×1.5
1 后汽缸
17 Y-150 压力表-0.1～0.15MPa
1.5级M20×1.5
1 凝汽器
18 FV-16 磁性转速传感器 2 前轴承座
19 MCS-Ⅱ微机测速仪 1
20 YZA5624 微型异步电动机120W 1400r/min 380v
安装方式T2
1 同步器
21 X2-TH 行程开关220v 50HZ 2 主汽门
22 WZP-014S 铂热电阻Pt100 14+2 推力轴承前轴承4、后轴承2、大、小齿轮前后轴承各2、备件2
23 插头座插头
插座
P32K4Q
P32J4M
4
前轴承座1，后汽缸1，
齿轮箱2
24 “W-1”密封胶 1.5kg
25 铁锚“604”密封胶 1.5kg
26 MQ1-5111-7H/H 牵引电磁铁220v 50HZ 1 磁力断路油门
27 UHZ-54A1CA2 浮球液位计介质水范围800 1 凝汽器
28 RVVP-105 聚氯乙烯绝缘屏
蔽软线
0.12mm2双芯29m
推力轴承前轴承10
大、小齿轮前、后轴承
各4，后轴承3
29 2710 黄漆管Φ1.5×260
Φ2×200
Φ4×100
Φ1.5×500
1
3
2
1

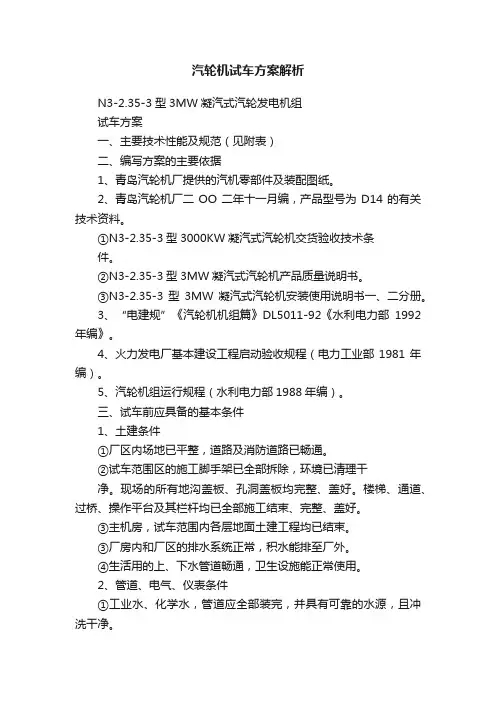

汽轮机操作规程 第一章启动 第一节正常冷态启动 一、启动前的准备工作 1、确认安装或检修工作已全部结束； 2、清理现场，核对表计齐全、准确； 3、联系调度、锅炉、配电等相关岗位，送上操作信号，检查仪表电源等； 4、检查汽、水、油系统的阀门、开关是否都处于启动前的状态； 5、与公司调度室，锅炉、配电、仪表、热工等岗位做好联系工作； 6、进行启动前的各项试验，特别是保安装置的试验，确认各项试验均合格，具备启动条件。 二、疏水、暖管 机组启动前，主蒸汽管道、法兰、阀门均处于冷态。通过暖管逐渐提高温度，以避免管道突然被高温蒸汽加热产生过大的热应力，使管道产生变形裂纹。另外，暖管使管道预热到额定压力下的饱和温度，可以避免汽轮机冲动时发生水冲击事故。使用额定叁数蒸汽暖管，必须严格控制管道的温升速度，保证管道均匀加热膨胀。 1、开启从锅炉分汽缸到汽轮机主汽门前主蒸汽管道的所有疏水阀；
2、微开主蒸汽隔离阀旁路阀，使管道末端汽压维持在0.3MP a，温升控制在5℃/min进行低压暖管。低压暖管约20分钟，当管壁温升至低压暖管蒸汽压力所对的饱和气温时，低压暖管结束。 3、升压暖管阶段应逐渐升温升压，避免升温升压过快。一般允许管道温升速度为10℃/min；随着蒸汽温度和压力的升高，应逐渐关小疏水阀，当管道末端的蒸汽温度比额定蒸汽压力下的饱和温度高50~100℃时，打开主蒸汽隔离阀，准备冲转。 三、冲动转子、低速暖机 1、冲动要具备的条件：主蒸汽压力和温度符合规范要求；润滑油温度在25℃以上。 2、本机组采用自动主汽门冲转。启动辅助油泵，稍开主汽门，使转子转动，然后关小主汽门，使转子转速保持在600~900/min间进行低速暖机，时间大约为20分钟。低速暖机时要对机组进行听音、测胀等全面检查，只有确定机组无异常后，才能进行升速暖机。 四、升速 1、符合升速条件后，即可以300r/min的速度升速，当机组转速约（1800~2300r/min）时，停留几分钟进行中速暖机，视汽封冒汽管冒
背压式、抽背式及凝汽式汽轮机的区别 1、背压式汽轮机 背压式汽轮机是将汽轮机的排汽供热用户运用的汽轮机。其排汽压力(背压)高于大气压力。背压式汽轮机排汽压力高，通流局部的级数少，构造简略，同时不用要巨大的凝汽器和冷却水编制，机组轻小，造价低。当它的排汽用于供热时，热能可得到充足使用，但这时汽轮机的功率与供热所需蒸汽量直接联系，因此不或许同时餍足热负荷和电(或动力)负荷变更的必要，这是背压式汽轮机用于供热时的部分性。 这种机组的主要特点是打算工况下的经济性好，节能结果昭着。其它，它的构造简略，投资省，运行可靠。主要缺点是发电量取决于供热量，不克独立调理来同时餍足热用户和电用户的必要。因此，背压式汽轮机多用于热负荷整年安稳的企业自备电厂或有安稳的根本热负荷的地区性热电厂。 2、抽汽背压式汽轮机 抽汽背压式汽轮机是从汽轮机的中间级抽取局部蒸汽，供必要较高压力品级的热用户，同时保留必定背压的排汽，供必要较低压力品级的热用户运用的汽轮机。这种机组的经济性与背压式机组相似，打算工况下的经济性较好，但对负荷改变的合适性差。 3、抽汽凝汽式汽轮机 抽汽凝汽式汽轮机是从汽轮机中间抽出局部蒸汽，供热用户运用的凝汽式汽轮机。抽汽凝汽式汽轮机从汽轮机中间级抽出具有必定压力的蒸汽提供热用户，平常又分为单抽汽和双抽汽两种。此中双抽汽汽轮机可提供热用户两种分别压力的蒸汽。 这种机组的主要特点是当热用户所需的蒸汽负荷猛然下降时，多余蒸汽可以通过汽轮机抽汽点以后的级持续扩张发电。这种机组的长处是灵敏性较大，也许在较大范畴内同时餍足热负荷和电负荷的必要。因此选用于负荷改变幅度较大，改变屡次的地区性热电厂中。它的缺点是热经济性比背压式机组的差，并且辅机较多，价钱较贵，编制也较庞杂。 背压式机组没有凝固器，凝气式汽轮机平常在复速机后设有抽气管道，用于产业用户运用。另一局部蒸汽持续做工，最后劳动完的乏汽排入凝固器、被冷却凝固成水然后使用凝固水泵把凝固水打到除氧器，除氧后提供汽锅用水。两者区别很大啊!凝气式的由于尚有真空，因此监盘时还要注意真空的境况。背压式的排气高于大气压。趁便简略说一下凝固器设置的作用：成立并维持汽轮机排气口的高度真空，使蒸汽在汽轮机内扩张到很低的压力，增大蒸汽的可用热焓降，从而使汽轮机有更多的热能转换为机械功，抬高热效果，收回汽轮机排气凝固水
国产600MW 凝汽式机组全厂原则性热力系统设计计算 1 课程设计的目的及意义： 电厂原则性热力系统计算的主要目的就是要确定在不同负荷工况下各部分汽水流量及参数、发电量、供热量及全厂的热经济性指标，由此可衡量热力设备的完善性，热力系统的合理性，运行的安全性和全厂的经济性。如根据最大负荷工况计算的结果，可作为发电厂设计时选择锅炉、热力辅助设备、各种汽水管道及附件的依据。 2 课程设计的题目及任务： 设计题目：国产600MW 凝汽式机组全厂原则性热力系统设计计算。 计算任务： ㈠ 根据给定的热力系统数据，在h - s 图上绘出蒸汽的汽态膨胀线 ㈡ 计算额定功率下的汽轮机进汽量0D ，热力系统各汽水流量j D ㈢ 计算机组和全厂的热经济性指标（机组进汽量、机组热耗量、机组汽耗率、机组热耗率、 绝对电效率、全厂标准煤耗量、全厂标准煤耗率、全厂热耗率、全厂热效率） ㈣ 按《火力发电厂热力系统设计制图规定》绘制出全厂原则性热力系统图 3 已知数据： 汽轮机型式及参数
锅炉型式及参数 锅炉型式英国三井2027-17.3／541／541 额定蒸发量Db：2027t／h 额定过热蒸汽压力P b17.3MPa 额定再热蒸汽压力 3.734MPa 额定过热蒸汽温度541℃ 额定再热蒸汽温度541℃ 汽包压力：P du18.44MP 锅炉热效率92.5％ 汽轮机进汽节流损失4％ 中压缸进汽节流损失2％ 轴封加热器压力P T98kPa 疏水比焓415kJ／kg 汽轮机机械效率98.5％ 发电机效率99％ 补充水温度20℃ 厂用电率0.07 4 计算过程汇总: ㈠原始资料整理：
枣庄薛能天然气有限公司70000Nm3/h焦炉煤气制液化天然气项目 汽轮机操作规程 编制： 审核： 批准： 山东潍焦集团 2015年3月
目录 一、岗位工作的任务及意义 (1) 二、工艺过程概述 (1) 1、汽轮机的工作原理 (1) 2、汽轮机的结构及型号概述 (1) 3、汽轮机规格及主要参数 (1) 4、汽轮机组的工艺流程 (2) 三、启动前的准备工作 (3) 四、汽轮机启动 (4) 五、汽轮机的停机 (9) 1、正常停车 (9) 2、紧急停车 (9) 四、事故预防及处理 (10) 六、安全注意事项 (11)
