§表达线路敷设方式、部位、照明灯具安装方式的文字代号§
表达内容
标注代号对照
表达内容
标注代号对照
表达内容
标注代号对照
英文代号汉语拼音代号英文代号汉语拼音代号英文
代号
汉语拼音代号
用轨形护套线敷设GBV 沿钢索敷设SR S 线吊式CP
用塑制线槽敷设PR XC/VXC 沿屋架或层架下弦敷设BE LM 自在器线吊
式
CP X
用硬质塑制管敷设PC VG 沿柱敷设CLE ZM 固定线吊式CP1 X1 用半硬塑制管敷设FEC ZVG/BYG 沿墙敷设WE QM 防水线吊式CP2 X2 用可挠型塑制管敷设KRG 沿天棚敷设CE PM 吊线器式CP3 X3 用薄电线管敷设TC DG 在能进入的吊顶内敷设ACE PNM 链吊式CH L 用厚电线管敷设G 暗敷在梁内BC LA 管吊式P G
用水煤气钢管敷设SC G/GG 暗敷在柱内CLC ZA 吸顶式或直
附式
S D
用金属线槽敷设SR GC/GXC 暗敷在屋面内或顶板内CC PA 嵌入式R R
用电缆桥架（或托盘）敷设CT 暗敷在地面内或地板内FC DA 顶棚内安装CR DR 用瓷夹敷设PL CJ 暗敷在不能进入的吊顶内AC PNA 墙壁内安装WR BR
用塑制夹敷设PCL VT 暗敷在墙内WC QA 台上安装T T
用蛇皮管敷设CP 柱上安装（灯具）CL Z 支架上安装SP J
用瓷瓶式或瓷柱式绝缘子敷设K CP 座装（灯具）HM ZH 壁装式W B
２
３
§室内电气管线、配电设备与其它管道、设备之间的最小距离表§
注：1、表内无括号数字为电气管线在管道上面时的数据，有括号数字为电气管线在管道下面时的数据。 2、在不能满足表中所列距离情况下，应采取下列措施：
（1） 电气管线与蒸气管线不能保持表中距离时，应在蒸气管或电气管外包以绝热层，此时平行净距可减减至200毫米，交叉处仅 须考虑施工操作和便于维护的距离。
（2） 电气管线与暖水管不能保持表中距离时，可在暖水管外包绝热层。
（3） 裸母线与其它管道交叉不能保持表中距离时，应在交叉处的裸母线外加装保护网或罩。 3、当上水管与电气管线平行敷设且在同一垂直面时，应将电气管线敷设于水管之上。
§钢材重量换算表§
线路布线
方式
各种布线与其它用途的管道间最小距离 煤气管 乙炔管 氧气管
蒸气管 暖热水管 通风管
上水、下水管 压缩空气管 工艺设备
平行 交叉 平行 交
叉 平行
交
叉 平行 交叉 平行 交叉 平行
交
叉
平行 交叉 平行 交
叉 平行 交叉
导线穿金属管
100 100 100 100 100 100 1000 （500） 300 300
（200） 100
电缆 500 300 1000 500 500 300 1000
（500） 300 500 100 200 100
200 100 200 100 明敷绝缘导线 1000 300 1000 500 500 300 1000 （500） 300 300
（200） 100 200 100
200 100 200 100
裸母线 1000 300 2000 500 1000 500 1000 500 1000 500 1000 500 1000 500 1000 500 1500 1500 吊车滑触线 1500 500 3000 500 1500 500 1000 500 1000 500 1000 500 1000 500 1000 500 1500 1500 配电设备
1500
3000
1500
500 100 100
100
100
对现代建筑电气设计问题的探讨 【摘要】随着社会经济的发展，现代建筑的功能越来越强，建筑电气的重要性也日益明显。在市场竞争日益激烈的前提下，建筑设计的理念也不断变化，适应市场，满足客户需求是每一位设计工作者不断提升自己的原动力，这需要我们每一位建筑电气设计人员随时去关注市场、了解市场，才能掌握市场动态，把握主动权。 一、建筑电气设计的概念和内容 关于设计的概念问题，所谓设计它是一个把构思进行表达，然后再构思再表达，持续发展与评价的过程，可以分为以下几个阶段，包括博览与创意，构思与表达。设计的每一个阶段无论从深度还是广度都不一样，而且，表达的工具与方式也是多式多样的，表达的工具与方式要与思维的速度相适应，它对思维发展的成熟起着重要的推动作用。 建筑电气设计内容从狭义上仅指民用建筑中的电气设计，从广义上讲应该包括工业建筑、构筑物和道路、广场等户外工程。传统建筑电气设计只包括供电和照明，而今天一般将其设计的内容形容为强电和弱电。将供电、照明、防雷归类在强电，而其余部分，如电话、电视、消防和楼宇自控等内容统统归于弱电。 二、建筑电气设计的原则 建筑电气设计严格遵守相关的设计规范。设计规范是国家或地方制定的设计准则，它体现了国家的政策和对建筑的质量要求，是建筑电气设计者设计的标准。建筑电气设计应满足建筑的功能需求，保证
建筑的各项功能稳定连续运行，给居民的日常生活带来方便、快捷。建筑电气设计是建筑的一部分，在设计过程中也要考虑综合经济因素，既要考虑初投资也要兼顾以后的运行费用，以求得建筑生命周期内费用最低的目标。 三、目前我国建筑电气设计中存在的问题 1、关于配电回路方面的问题 每一户的住宅室里都不能有太少的配电回路，因为配电回路太少的话，就会导致回路的负荷加大，也就相当于导线截面的减少。像空调电源插座、照明、电源插座、卫生间电源插座以及厨房电源插座都是从配电箱出来的分支回路，现在的住宅中，卧室与客厅基本都安有空调，空调器负荷有大有小，也就决定了空调的回路数量，一般情况下都在五个以上。除此之外，还有电话线路、有线电视，最少也有7路的管线进入居室，并且在这7路的管线中只有照明的辐射是在顶板，其它的管线都在地面的垫层里面，而且肯定会有交叉现象。而住宅的垫层又非常薄，线路管线错乱交叉处理起来非常困难，而住户在铺地板的时候，通常会打断地坪里的管线，这样就会导致电气使用起来非常的不安全，也非常的不方便。如果把暗敷线路在进行敷设时与地面保持平行或者与墙缝保持垂直的话，那么，以上所说的问题就不会发生，管线交叉的问题完全能在墙缝中解决好，关于照明的线路完全可以在墙的拐弯处通过接线盒对其进行分线，住户要想了解分支回路的位置与方向，就可以通过配电平面图进行了解，这样，也很好的避免了在铺设地板的时候打断管线的问题。

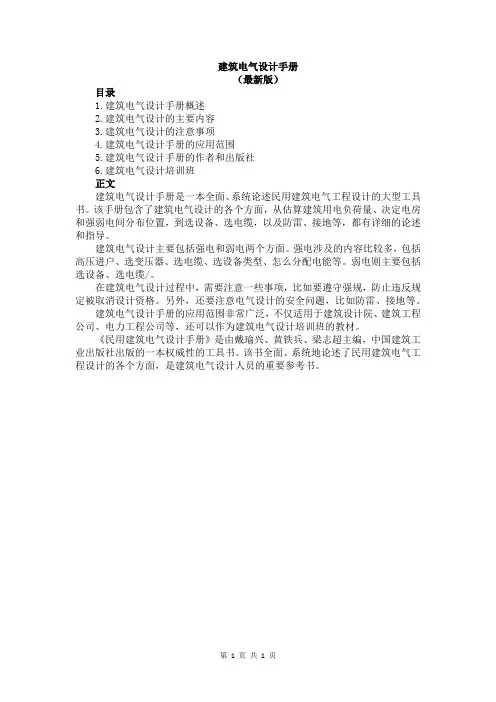

建筑电气设计手册（含材料表及工程概算）
§表达线路敷设方式、部位、照明灯具安装方式的文字代号§ 表达内容 标注代号对照 表达内容 标注代号对照 表达内容 标注代号对照 英文代号汉语拼音代号英文代号汉语拼音代号英文 代号 汉语拼音代号 用轨形护套线敷设GBV 沿钢索敷设SR S 线吊式CP 用塑制线槽敷设PR XC/VXC 沿屋架或层架下弦敷设BE LM 自在器线吊 式 CP X 用硬质塑制管敷设PC VG 沿柱敷设CLE ZM 固定线吊式CP1 X1 用半硬塑制管敷设FEC ZVG/BYG 沿墙敷设WE QM 防水线吊式CP2 X2 用可挠型塑制管敷设KRG 沿天棚敷设CE PM 吊线器式CP3 X3 用薄电线管敷设TC DG 在能进入的吊顶内敷设ACE PNM 链吊式CH L 用厚电线管敷设G 暗敷在梁内BC LA 管吊式P G 用水煤气钢管敷设SC G/GG 暗敷在柱内CLC ZA 吸顶式或直 附式 S D 用金属线槽敷设SR GC/GXC 暗敷在屋面内或顶板内CC PA 嵌入式R R 用电缆桥架（或托盘）敷设CT 暗敷在地面内或地板内FC DA 顶棚内安装CR DR 用瓷夹敷设PL CJ 暗敷在不能进入的吊顶内AC PNA 墙壁内安装WR BR 用塑制夹敷设PCL VT 暗敷在墙内WC QA 台上安装T T 用蛇皮管敷设CP 柱上安装（灯具）CL Z 支架上安装SP J 用瓷瓶式或瓷柱式绝缘子敷设K CP 座装（灯具）HM ZH 壁装式W B ２
３ §室内电气管线、配电设备与其它管道、设备之间的最小距离表§ 注：1、表内无括号数字为电气管线在管道上面时的数据，有括号数字为电气管线在管道下面时的数据。 2、在不能满足表中所列距离情况下，应采取下列措施： （1） 电气管线与蒸气管线不能保持表中距离时，应在蒸气管或电气管外包以绝热层，此时平行净距可减减至200毫米，交叉处仅 须考虑施工操作和便于维护的距离。 （2） 电气管线与暖水管不能保持表中距离时，可在暖水管外包绝热层。 （3） 裸母线与其它管道交叉不能保持表中距离时，应在交叉处的裸母线外加装保护网或罩。 3、当上水管与电气管线平行敷设且在同一垂直面时，应将电气管线敷设于水管之上。 线路布线 方式 各种布线与其它用途的管道间最小距离 煤气管 乙炔管 氧气管 蒸气管 暖热水管 通风管 上水、下水管 压缩空气管 工艺设备 平行 交叉 平行 交 叉 平行 交 叉 平行 交叉 平行 交叉 平行 交 叉 平行 交叉 平行 交 叉 平行 交叉 导线穿金属管 100 100 100 100 100 100 1000 （500） 300 300 （200） 100 电缆 500 300 1000 500 500 300 1000 （500） 300 500 100 200 100 200 100 200 100 明敷绝缘导线 1000 300 1000 500 500 300 1000 （500） 300 300 （200） 100 200 100 200 100 200 100 裸母线 1000 300 2000 500 1000 500 1000 500 1000 500 1000 500 1000 500 1000 500 1500 1500 吊车滑触线 1500 500 3000 500 1500 500 1000 500 1000 500 1000 500 1000 500 1000 500 1500 1500 配电设备 1500 3000 1500 500 100 100 100 100
一、现代化建筑电气的概念及其发展 现代化建筑电气是当今的一门独立的学科，主要是借助建筑物的平台，充分发挥现代电气技术的优势。在建筑有限的空间内，最大限度的创作人性化的生活环境。在现代化建筑物飞速发展的今天，建筑物的电气化设计也起到越来越重要的作用。建筑电气的发展是伴随着建筑水平的发展而发展的，经过不断的实践，已经形成比较完整的理论体系，其已经发展到建筑供电技术、电气控制技术、电气安全及自动化技术。鉴于建筑物设计的不断进步，电气化设计也发生了变化，体现出了相应的设计特点，电气化设计实现了跨越式的发展。随着改革开放的不断深入，大量新的产品技术不断的引进，我国的建筑电气化设计得到了不断的进步和发展。 二、现代建筑电气设计的特点 现代建筑电气设计的特点是根据现代电气设计的原则而表现出来的相应的特点，一般的建筑物电气设计中都遵循相关的原则。 （1）要最大程度的满足建筑物的使用功能，其中包括建筑物内部的照明功能。保障建筑物内部的风量及其温度，还要满足建筑物其外在的建筑物的工艺要求。 （2）建筑物电气设计要充分考虑其经济效益。在技术设计上要充分考虑其电气设计的成本核算和提高电气设备的利用效率，把握好工艺节能成本等。 （3）充分考虑节能成本，利用新技术新设备降低电气设备的消耗。从细节出发，研究具体的节能途径。 现代建筑电气设计在其遵循的基本原则下，其设计特点有如下几点。 （1）系统相比较来说比较复杂 现代建筑工程总的建筑面积相对较大，相应的用电需求也比较大。整体来说，电气设计系统比较复杂。 （2）电气设计的功能比较繁多 现代建筑是电气设备使用的综合性建筑，以其功能的多样化和设备的电气要求决定了电气设计的复杂性。 （3）建筑设计的难度比较大 由于项目的不同需要，在电气设计的时候通常要多方协调。应兼顾多方需求，分清主次，统筹协调。 三、建筑电气设计发展趋势
民用建筑电气设计规范 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
民用建筑电气设计规范 25 住宅（小区）电气设计 一般规定 本章适用于城镇普通及康居住宅的电气设计，住宅电气设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。 普通住宅套型按居住空间个数和使用面积分为一、二、三、四类。 康居住宅分为：基本型（1A）、提高型（2A）、先进型（3A）。 住宅电气设计应与国家同期经济发展水平相适应。 住宅电气设计一般包括：供配电系统；电力、照明系统；火灾自动报警及联动控制系统；安全防范系统；通信网络系统；信息网络系统；建筑设备监控与管理系统；家庭智能控制器；线路敷设及防雷、接地等。 负荷等级 住宅楼的负荷等级应遵守本规范第3 章表3.2.2 常用用电负荷分级表的规定，消防电梯、应急照明等消防用电设备的负荷等级应符合消防电源的供电要求。 建筑装修标准高和设有空调系统的高级住宅、19 层及以上普通住宅的消防供电系统应按一级负荷要求设计。 10层至18层的普通住宅的消防供电系统应按二级负荷要求设计。 供配电系统 供配电系统设计应符合下列要求：
1 住宅小区的10kV供电系统宜采用环网方式。 2 住宅小区的220/380V配电系统，宜采用放射式、树干式、或是二者相结合的方式。 3 住宅小区供电系统宜留有发展的备用回路。 4 住宅小区内重要的集中负荷宜由变电所设专线供电。 5 住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。 6 每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。 剩余电流动作值的选择应符合下列要求： 1）当住宅的电源总进线断路器整定值不大于250A 时，断路器的剩余电流动作值宜为300mA。 2）当住宅的电源总进线断路器整定值为250～400A 时，断路器的剩余电流动作值宜为500mA。 3）当住宅的电源总进线断路器整定值大于400A 时，宜在总配电柜的出线回路上分别装设若干组具有剩余电流动作保护功能的断路器，其剩余电流动作值按本款1）、2）项设定。 4）消防设备供电回路的剩余电流动作保护装置不应作用于切断电源，只应作用于报警。 5）电源总进线处的剩余电流动作保护装置的报警除在配电柜上有显示外，还宜在小区值班室设声光报警。 7 住宅小区路灯的供电电源，宜由专用变压器或专用回路供电。 8 供配电系统应考虑三相用电负荷平衡。 9 单元（层）应设电源检修断路器一个。 10 只有单相用电设备的用户，其计算负荷电流小于等于40A 时应单相供电；计算负荷电流大于40A 时应三相供电。
建筑电气课程设计 工程名称：M户型住宅楼电气设计 目录 第一章建筑电气课程设计任务书 (3) 第二章照明系统 (5) 第三章建筑物防雷系统及做法 (9) 参考文献…………………………………………………
第一章建筑电气课程设计任务书 1设计题目：多层住宅楼电气设计 1.1本设计为一栋六层住宅楼的电气设计，一梯两户，层高为3.3m，包含 供配电、照明系统、防雷接地系统三部分。 2设计目的 2.1通过课程设计的实践环节，明确电气设计的流程和步骤，了解相关规 范要求，掌握建筑电气工程设计方法，熟悉电气制图及图形符号国家 标准的应用和电气工程图纸的绘制方法。训练学生的专业设计思维， 培养综合应用理论知识进行实际电气工程设计的能力。 3设计内容 3.1 计算部分 3.1.1电力负荷计算； 3.1.2照度计算及照明线路布置； 3.1.3配电线路截面积的选择计算； 3.1.4防雷、接地计算； 3.2 主要完成图纸 3.2.1干线系统图； 3.2.2配电箱系统图； 3.2.3住宅楼防雷与接地平面； 3.2.4住宅楼电气照明平面图； 3.2.5其他形成整套图纸的必须文件。 3.3 编制、编号的主要表格，文字资料 3.3.1编制设备材料表； 3.3.2编制施工图设计说明书。 4设计要求 4.1 设计原则 4.1.1设计应贯彻实用、经济、运行安全可靠、维护方便等原则，供电照 明灯具的布置、选型、色彩的配合要适当。
4.1.2设计中，在降低工程造价的前提下，应尽量采用新工艺、新技术、 新设备和新产品，达到实用、经济、美观的要求。 4.1.3设计规程、参考资料、设计手册、标准图集由设计者到图书馆查阅。 设计时从规程、手册上取用的数据、定额、计算公式应注明出处。 4.2 设计要求 4.2.1设计应遵守各项规范、定额和规定，综合运用所学理论知识和技能 独立完成工程设计，充分发挥主观能动性，严格要求，一丝不苟， 做到计算准确、说明清楚，图纸清晰美观，要能经受实践的检验； 4.2.2设计成果格式：设计说明书按照封面，任务书，摘要，目录，正文， 参考文献，封底的顺序装订。图纸需遵循绘图规范绘制，图纸幅面 不得小于A3。 4.2.3设计时间：1周，计算1天，选择方案1天，绘图2天，整理设计 说明书1天。 5设计所需原始数据资料 5.1 电源资料 5.2电源为从变电所引来一回380V/220V线路。 5.3 气象资料 5.4设计地点自定，要求同组人员选择地点不得相同。 5.5 水文、地质资料 5.6地面表层为砂质粘地、中性，地下0.5～1.0米以下为砂岩，地耐压力 不低于8T/m2；土壤电阻率雨后数天实测30欧/米；地下水位在5米以 下，含钙镁盐较多。 参考资料 6JGJ16－2008，民用建筑电气设计规范[S]． 7GB 50057－94(2000版)，建筑物防雷设计规范[S]． 8GB 50034—2004，建筑照明设计标准[S]． 9段春丽，黄仕元．建筑电气[M]．北京：机械工业出版社，2006． 10戴瑜兴．民用建筑电气设计手册[M]．北京：中国建筑工业出版社，2000．11《建筑电气设计手册》编写组．建筑电气设计手册[M]．北京：中国建筑工业出版社，1991． 12吕大光．建筑电气安装工程图集[M]．北京：中国电力出版社，1997． 13戴瑜兴．民用建筑电气设备手册[M]．北京：中国建筑工业出版社，1998．
民用建筑电气设计手册 ——学习笔记 一、民用建筑电气工程设计的内容 1、变配电所设计 （1）根据变配电所供电的负荷性质及其对供电可靠性的要求，进行负荷分级，从而确定所需的独立供电电源个数与供电电压等级，并确定是否设置应急备用发电机组。 （2）进行变配电所负荷计算与无功功率补偿计算，确定无功补偿容量。 （3）确定变压器形式、台数、容量。进行主接线方案选择。 （4）变配电所选址。为了节约电能与减少有色金属耗量，通常应尽可能使高压深入负荷中心。但在建筑高度甚高和大容量负荷相当分散的情况下，也可分散设置多处变电所，其布置方案应经过技术经济进行比较确定。 （5）短路电流计算与开关设备选择。 （6）二次回路方案的确定，继电保护的选择和整定计。操作电源的选择。计量与测量。（7）防雷保护与接地装置设计。 （8）变配电所电气照明设计。 高压与低压配电所的设计、除不需进行变压器选择之外，其余部分的设计内容与变电所设计基本相同。 2、高低压供配电系统设计 （1）输电线路设计 包括：线路路径及线路结构型式（架空线路还是电缆线路）的确定，导线截面选择，架空线路杆位确定及标准电杆绝缘子、金具的选择，弧垂的确定与荷载的校验，电缆敷设方式的确定，线路的导线或电缆及配电设备和保护设备选择，架空线路的防雷保护及接地装置的设计等。 （2）高压配电系统设计 高压配电多采用放射式系统，以增强其供电可靠性与控制的灵活性。对于有多处变压器分散设置的高层建筑，高压配电网络也可以采用环网结构。 主要任务：确定配电电压与网络结构；进行配电线负荷计算；选择开关设备并进行短路校验；拟定二次回路方案并进行继电保护整定计算；选择高压电缆截面、形式，确定配电干线路径与敷设方式。 还应做好防雷击与电气防火设计，以确保安全。 （3）、低压配电系统设计 主要任务：确定低压配电方式与配电网络的结构，其主要内是竖直配电干线与水平配电干线的个数，位置与走向。进行分干线与干线的负荷计算，选择开关设备及导线、电缆、封闭式母线的截面与形式。选择保护装置，进行保护整定计算并保证其级间的选择性配合，以防止穿越性跳闸。确定线路敷设方式，进行电气竖井与配电小间的设计。低压无功补偿容量计算，补偿方式与调节方式的选择。按需配置电气测量与电能计量装置。保护接地、重复接地系统的设计。 3、电力设计 电力设计通常指动力负荷的供电设计。 主要内容：在建筑平面图上确认各动力负荷的位置、容量；按各动力负荷的性质及其对供电可靠性的要求，进行负荷分级，并采取相应的供电保证措施（如双电源互投的供电方式）；确定动力负荷的配电网络形式，通常多采用放射式供电。确定配电装置的位置、选择
探究现代建筑电气设计的特点及发展 如今我国的建筑工程电气领域发展得越来越好，但仍存在很多的问题，研究解决问题也是对未来信息化时代建筑工程电气领域的发展有一定实际的意义。利用电气工程能够促使建筑工程完成得更加全面。本文主要对现代建筑电气设计的特点及发展进行了分析研究。 标签：建筑工程；电气设计；技术问题；未来发展 引言 我国的科技水平和社会经济发展都在飞速前进，进而对现代建筑电气设计也提出了新的要求，需要将人性化、智能化和实用性结合起来，需要不断创新和完善设计水平才能满足现代建筑对电气设计的要求。电气设计需要以安全性、经济性和实用性为基本原则，还要充分考虑现代科技和信息技术的发展，将新型技术融合到电气设计中，也是必然的发展趋势，设计中需要充分将以上特点和发展趋势结合起来，才能不断提升我国现代建筑电气设计的整体水平。 1现代建筑中电气设计的必备特点 1.1人性化 现代建筑必须要迈向人性化，首先就需要电气设计趋于人性化，将这个理念始终贯穿于电气设计中，才能满足现代建筑的需求。电气设计要满足建筑的使用需要，包含照明和防盗等，还要满足人们对空间的需求，并要保持空间内的空气流通，便于温度的传递等。还要考虑外部设计，内外都需要符合设计理念并满足人性化要求。 1.2经济化 现代建筑电气化设计需要充分考虑经济化，不可做无谓的浪费，充分考虑造价和成本，结合考虑使用效率等因素，以节约成本和提升使用效率为设计的重要参考标准，以节约环保为原则。 1.3难度大 现代建筑电气设计面临着越来越多的挑战，随着现代建筑的发展和人们越来越高的要求，电气设计需要充分考虑各个方面的因素，还要对建筑的运行进行整体筹划，确保使用中能够协调运作，同时还要确保利益最大化。现代建筑需要多样化和人性化，这不但需要设计创新，还增加了复杂度，这些都是电气设计需要克服的新困难。 2电气设计技术性问题
中华人民共和国行业标准 民用建筑电气设计规范 Code for electrical design of civil buildings JGJ 16-2008 J 778-2008 批准部门：中华人民共和国建设部 施行日期：2008年8月1日 中华人民共和国建设部 公告 第800号 现批准《民用建筑电气设计规范》为行业标准，编号为JGJ16－2008，自2008年8月1日起实施。其中，第3．2．8、3．3．2、4．3．5、4．7．3、4．9．1、4．9．2、7．4．2、7．4．6、7．5．2、7．6．2、7．6．4、7．7．5、11．1．7、11．2．3、11．2．4、11．6．1、11．8．9、11．9．5、12．2．3、12．2．6、12．3．4、12．5．2、12．5．4、12．6．2、14．9．4条为强制性条文，必须严格执行。原行业标准《民用建筑电气设计规范》JGJ／T16－92同时废止。 本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。 1 总则
1．0．1 为在民用建筑电气设计中贯彻执行国家的技术经济政策，做到安全可靠、经济合理、技术先进、整体美观、维护管理方便，制定本规范。 1. 0. 2 本规范用于城镇新建、改建和扩建的民用建筑的电气设计，不适用于人防工程、燃气加压站、汽车加油站的电气设计。 1. 0．3 民用建筑电气设计应体现以人为本，对电磁污染、声污染及光污染采取综合治理，达到环境保护相关标准的要求，确保人居环境安全。 1．0．4 民用建筑电气设计的装备水平，应与工程的功能要求和使用性质相适应。 1．0．5 民用建筑电气设计应采用成熟、有效的节能措施，降低电能消耗。 1．0．6 应选择符合国家现行标准的产品。严禁使用已被国家淘汰的产品。1．0．7 民用建筑电气设计，应采取经实践证明行之有效的新技术，提高经济效益、社会效益。 1．0．8 民用建筑电气设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术语、代号 2．1 术语
目录 第1章概述 (3) 1.1工程概述........................................................................ .. (3) 1.2 设计要求 (3) 第2章供配电系统设计 (4) 2.1动力系统的负荷计算 (4) 2.2插座的选择与布置 (5) 2.3 动力系统导线型号及截面的选择 (5) 第3章照明系统设计 (12) 3.1 光源的选择 (12) 3.2灯具的选择 (13) 3.3照明负荷计算 (17) 第4章电气设备的选择 (19) 4.1低压断路器的选择 (19) 4.2低压开关柜的选择 (21) 4.3 系统原理图 (22) 参考资料 (23) 课程设计总结 (23)
一、概述 1.1工程概述： 设计对象为某部队综合楼第二层，假设其高为3.5m，窗高1.8m，卫生间，开关，楼梯间的工作面高度为地面，其余工作面高度均为0.75米。电源采用三相四相制AC380v/220v供电。设计内容包括照明灯具设计、开关、插座、配电箱布置，电气管线选用，以及总配电箱、分配电箱内部线路、电气设备选用。 1.2设计要求： (1)总的要求： 室内布线应在基建施工时布置在墙内，墙上应留有足够的插座，保证居民住进去后不需要布置明线而各种家电都可以使用。由于单相用电设备的使用是经常变化的，不可能做到两相平衡，因此一般情况下不要两个单相支路共用一根中性线。 (2)配线： 室内配线不仅要使电能的输送可靠，而且要使线路布置合理、整齐、安装牢固，符合技术规范的要求。内线工程不能降低建筑物的强度和影响建筑物的美观。在施工前要考虑好与给排水管道、热力管道、风管道以及通讯线路布线等的位置关系。室内配线技术要求如下： ①室内布线根据绝缘皮的颜色分清火线、中性线和地线。 ②选用的绝缘导线其额定电压应大于线路工作电压，导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面应满足供电能力和供电质量的要求。还应满足防火的要求。 ③配线时应尽量避免导线有接头。因为往往接头由于工艺不良等原因而使接触电阻太大，发热量较大而引起事故。必须有接头时，可采用压接和焊接，务必使其接触良好，不应松动，接头处不应受到机械力的作用。 ④当导线穿过楼板时，应装设钢管或PVC管加以保护，管子的长度应从高楼板面2m处到楼板下出口处为止。 ⑤当导线互相交叉时，为避免碰线，在每根导线上应套上塑料管或绝缘管，并需将套管固定。 (3)穿管： 若导线所穿的管为钢管时，钢管应接地。当几个回路的导线穿同一根管时，管内的绝缘导线数不得多于8根。穿管敷设的绝缘导线的绝缘电压等级不应小于500V，穿管导线的总截面积(包括外护套)应不大于管内净面积的40%。 (4)开关： 住宅室内的总开关、支路总开关和所带负荷较大的开关(如电炉、取暖器等)应优先选用具有过流保护功能、维护操作简单且能同时断开火线和中性线的负荷开关，如HK-2系列闸刀等。表箱内每户出线的火线上安置1个单极自动开关，用户住宅门口的接线盒内安装1个漏电开关，室内总开关和分支总开关用闸刀。所有灯具的开关必须接火线(相线)，否则会影响到用电安全及经济用电。 1)有利于对人的活动安全、舒适和正确识别周围环境，防止人与环境之间失去协调；
《住宅建筑电气设计规范》总结版 JGJ 242 - 2011 术语 住宅建筑常用的术语有:住宅、酒店式公寓、别墅、老年人住宅、商住楼、低层住宅、多层住宅、中高层住宅、高层住宅、单元式住宅、塔式住宅、通廊式住宅、联排式住宅、跃层式住宅等。 一、供配电系统 1.应急电源与正常电源之间必须采取防止并列运行的措施。 2.住宅建筑中主要用电负荷的分级表（未列出为级宜为三级） 3.照明、航空障碍照明、生活水泵宜设自备电源供电。 4.每套住宅用电负荷和电能表的选择 注： A．S≧150 超出的建筑面积可按 40W/～50W/ 计算用电负荷 B．每套住宅用电负荷不超过 12kW用单相进户供电，超过用则三相进户 5.电能表的安装位置：安装在户外 A.低层：1～3；多层：4～6 ;按住宅单元集中安装
B.中高层:7～9；高层：10层及以上 ; 宜按楼层集中安装; C.电能表箱安装在公共场所时，暗装箱底距地宜为1.5m,明装箱底 距地宜为1.8m; 安装在电气竖井内的电能表箱宜明装，箱的上沿 距地不宜高于 2.0m。 6.方案设计阶段可采用单位指标法和单位面积负荷密度法;初步设计及 施工图设计阶段，宜采用单位指标法与需要系数法相结合的算法。 注： 当单相负荷的总计算容量小于计算范围内三相对称负荷总计算容量的 15% 时，应全部按三相对称负荷计算;当大于等于 15%时，应将单相负 荷换算为等效三相负荷，再与三相负荷相加。 二、配变电所 1.单栋住宅建筑用电设备总容量为 250kW 以下时，宜多栋住宅建筑集中 设置配变电所;单栋住宅建筑用电设备总容量在250kW 及以上时，宜 每栋住宅建筑设置配变电所。 2.当配变电所设在住宅建筑内时，配变电所不应设在住户的正上方、正 下方、贴邻和住宅建筑疏散出口的两侧，不宜设在住宅建筑地下的最 底层。 3.住宅建筑应选用节能型变压器。变压器的结线宜采用 D，yn11 ，变压 器的负载率不宜大于 85% 4.当变压器低压侧电压为 O.4kV 时，配变电所中单台变压器容量不宜大 于 1250kVA ，预装式变电站中单台变压器容量不宜大于 800kVA。 三、自备电源 1.建筑高度为 100m 或 35 层及以上的住宅建筑宜设柴油发 2.应急电源装置 (EPS) 可作为住宅建筑应急照明系统的备用电源 四、低压配电 1.住宅建筑单相用电设备由三相电源供配电时，应考虑三相负荷平衡。 2.住宅建筑每个单元或楼层宜设一个带隔离功能的开关电器，且该开关 电器可独立设置，也可设置在电能表箱里。 3.采用三相电源供电的住宅，套内每层或每间房的单相用电设备、电源 插座宜采用同相电源供电。 4.每栋住宅建筑的照明、电力、消防及其他防灾用电负荷，应分别配电。 5.住宅建筑电源进线电缆宜地下敷设，进线处应设置电源进线箱，箱内 应设置总保护开关电器。电源进线箱宜设在室内，当电源进线箱设在 室外时，箱体防护等级不宜低于 IP54。 6. 6 层及以下的住宅单元宜采用三相电摞供配电，当住宅单元数为 3 及 3 的整数倍时，住宅单元可采用单相电源供配电；7 层及以上的住宅 单元应采用三相电源供配电，当同层住户数小于 9 时，同层住户可采 用单相电源供配电。 7.每套住宅应设置自恢复式过、欠电压保护电器。 8.线缆选择 A.高层住宅建筑中明敷的线缆应选用低烟、低毒的阻燃类线缆。

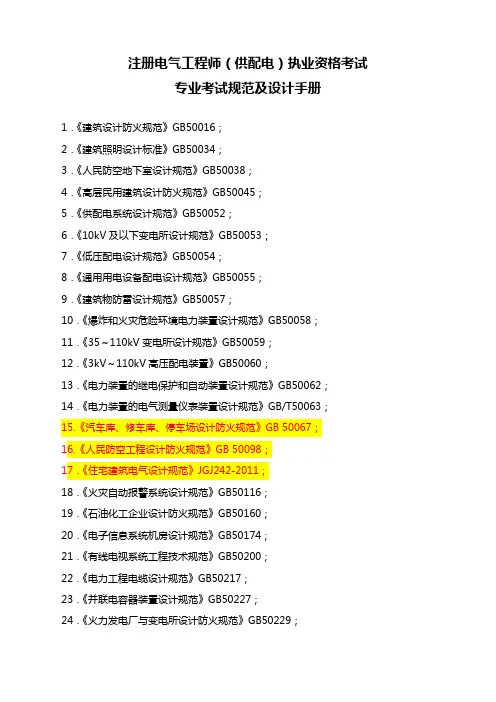

10kV及以下供配电设计与安装图集（上册）1.pdf 110~500KV变电所总布置设计规程.pdf 35KV及以下架空电力线路施工及验收规范.pdf 35KV无人值班变电所典型方案设计.pdf 35～110KV小型化无人值班变电站标准工程图集：设计、加工安装、设备材料、概算.pdf GB2682-1981电工成套装置中的指示灯和按钮的颜色.pdf GB50045.CHM GB50054-95低压配电设计规范.chm GB50096-1999住宅设计规范.chm GB50116-98火灾自动报警系统设计规范.chm GB50116-98自动报警设计规范.chm GB50194-1993建设工程施工现场供用电安全规范.pdf GB50261-96自动喷水灭火系统施工及验收规范.pdf GB50303-2002《建筑电气工程施工质量验收规范》.pdf GB50343-2004.pdf _新编电气工程师实用手册（上、下册） 《电气制图与读图手册》.pdf 《电气装置安装工程施工及验收规范》汇编.pdf 《建筑电气专业设计技术措施》..pdf 常用低压设备供配电设备选型与安装技术手册.pdf 电缆计算程序V1.1.zip 电气符号00DX001.dwg 电气设备实用手册(上下册).rar 电气设计安装技术实用手册 电气设计规范大全.chm 电气设计数据查询.chm 防雷计算软件.exe 建筑安装工程质量工程师手册 建筑电气工程施工质量验收表格 建筑电气数据软件版 建筑灭火器配置设计计算程序.exe 建筑弱电工程设计手册 建筑物电子信息系统防雷技术规范.txt 民用建筑电气设计手册 民用建筑电气设计资料集办公、住宅 实用电工计算手册 实用电工计算手册2 实用节电技术与方法 需要系数法负荷计算.exe 照度计算 整定保护.exe 注册考试用规范目录.txt 电力系统继电保护最新实用技术及检验标准规程规范实用手册.rar
UDC P 中华人民共和国行业标准JJ[GJJ JGJ 242 - 2011 备案号J 1193 -2011 住宅建筑电气设计规范 Code for electrical design of residential buildings 2011- 05 - 03 发布2012- 04- 01 实施 中华人民共和国住房和城乡建设部发布 中华人民共和国行业标准 住宅建筑电气设计规范 Code for electrical design of residential buildings JGJ 242 - 2011 批准部门:中华人民共和国住房和城乡建设部 施行日期: 2 0 1 2 年4 月1 日 中国建筑工业出版社 2011 北京 中华人民共和国住房和城乡建设部 公告 第1001 号 关于发布行业标准《住宅建筑 电气设计规范》的公告 现批准《住宅建筑电气设计规范》为行业标准，编号为JGJ 242 - 2011 ，自2012 年4 月1 日起实施。其中，第4.3.2 、 8.4.3 、10. 1. 1 、10. 1. 2 条为强制性条文，必须严格执行。 本规范由我部标准定额研究所组织中国建筑工业出版社出版 发行。 中华人民共和国住房和城乡建设部 2011 年5 月3 日 前言 根据原建设部《关于印发(2007 年工程建设标准规范制订、修订计划(第一批))的通知)) (建标[2007J 125 号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国内 外标准，并在广泛征求意见的基础上，编制本规范。 本规范的主要技术内容是1.总则 2. 术语 3. 供配电系统 4. 配变电所 5. 自备电源 6. 低压配电7. 配电线路布线系统8. 常用设备电气装置9. 电气照明10. 防雷与接地; 1 1.信息设施系统12. 信息化应用系统13. 建筑设备管理系统14. 公共安全系统15. 机房工程。 本规范中以黑体字标志的条文为强制性条文，必须严格执行。 本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑标准设计研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑标准设计研究院(地 址:北京市海淀区首体南路9 号主语国际2 号楼，邮编:100048) 。 4 本规范主编单位:中国建筑标准设计研究院、本规范参编单位:中国建筑设计研究院、北京市建筑设计研究院、上海现代设计集团华东建筑设计研究院有限公司、上海现代设计集团上海建筑设计研究院有限公司、中国建筑东北设计研究院有限公司、中国建筑西北设计研究院有限公司、中国建筑西南设计研究院有限公司、中南建筑设计院股份有限公司、新疆建筑设计研究院、广东省建筑设计研究院、广西华蓝设计(集团)有限公司、合肥工业大学建筑设计研究院、施耐德(中国)有限公司
新手如何学习建筑电气设计 从事建筑电气设计工作，到如今已经将近两年。虽然是电气工程及其自动化专业毕业，但是电气这个专业实在太大，在学校里没有接触过建筑电气的内容，几乎所有的知识都是在工作之后一点一点重新学习的。正好总结一下这一年多来自己的学习之路，不敢说是指南，只能说是经验，一家之见，浅薄得很。 什么是建筑电气设计，这可是一篇大文章，我们先说「建筑」，后说「电气」，最后说「设计」。 建筑按功能分，可以分为民用建筑和工业建筑，民用建筑又分为公共建筑和居住建筑，往下还可以细分。按照高度可以分成低层、多层、中层（小高层）、高层、超高层。不同的分类对应不同的设计要求，确定了建筑的类别，是设计的第一步。 对于建筑设计来说，主要分为五大专业：建筑、结构、给排水、暖通、电气，每次建筑设计都是所有专业合作的结果，其他专业的设计会影响电气的设计，而电气的设计也会影响其他专业，所以要想做好建筑电气设计，至少要对其他各个专业都有基本的了解。 这方面的内容，推荐马志溪主编的《建筑电气工程》，在第一部分《基础篇》对各个专业均有介绍，而且特别强调出电气专业需要特别关注的内容。 说过了其他专业，接下来再来说回本专业「电气」，电气的一大特点就是涉及的内容多而杂，每个工程最后的图纸里，电气差不多总是最厚的那一摞。单单一个工程内，电气设计就可能包括照明、配电、防雷、接地、电视、电话、网络、消防、安防、广播等等十余个小系统，要想成为一名优秀的建筑电气设计师，要学的东西还是挺多的。还记得我一开始接触建筑电气的时候，真是觉得千头万绪，无处下手，很是苦恼了一段时间，才算渐渐摸对门路。 首先，我建议你先对建筑电气的知识体系有个总体的认知，不求都明白，至少要知道都有啥，哪些是基本的，哪些是附加的，就像车一样，哪些算是「低配」，哪些算是「高配」。知识体系建立了，再去学习就不会盲目了。所以这个阶段就需要一本能有总论性质的教材，如果你的专业有相关的课程那自然是极好的，如果没有，那么依然推荐上边那本马志溪主编的《建筑电气工程》。 学校的课程还是建议好好学的。理论扎实对于一名建筑电气设计师，是相当有好处的，所以本专业的课程，类似电路、模电、数电、电力电子、电力拖动、电磁场，对今后的工作都是有帮助的。甚至于高度数学、大学物理、大学化学这样的课程也别小看，建筑电气设计师最有价值的一个证书是注册电气工程师证，以上这些都是考试的范围之内。我的考试复习过程，就被高数折磨得痛苦不堪。 有一门课叫「供配电设计」，对于建筑电气设计相当重要，不过反正我本科的时候没有接触过，还是后来工作以后自学的，看的是翁双安主编的《供配电工程设计指导》。 行了，以上都是准备内容，下边正式介绍电气设计师的几大法宝：规范、图集、手册、图纸。 规范，是建筑设计最重要的依据之一，它规定了什么是对的，什么是错的，什么是好的，什么是差的。对于建筑电气设计来说，「符合规范」是基本的要求。但是真正实施起来，却未必那么容易，因为相关的规范实在是太多了。 规范分四种：国家标准、行业标准、地方标准、企业标准。注册电气工程师考试考到的常用国家标准就有六七十种，摞起来应该比我还高。不同的地区因为发展程度不同，还会各自出台各自的地方标准，有些企业（比如大型房地产公司、高级酒店、大型工业企业）也有自己成熟的企业标准。
《民用建筑电气设计规范》J G J16-2008 3供配电系统 负荷分级及供电要求 c:\iknow\docshare\data\cur_work\看条文说明：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。（第十页） 电源及供配电系统 c:\iknow\docshare\data\cur_work\看条文说明：应急电源与正常电源之间必须采取防止并列运行的措施。（第11页） 4配变电所 配电变压器选择 c:\iknow\docshare\data\cur_work\看条文说明：设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。当单台变压器油量为100kg及以上时， 应设置单独的变压器室。（第17-18页） 低压配电装置 对土建专业的要求 c:\iknow\docshare\data\cur_work\看条文说明：配变电所的门应为防火门，并应负荷下列规定： 1变配电所位于高层主体建筑（或裙房）内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门； 2变配电所位于多层建筑物的二层或更高层时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门； 3变配电所位于多层建筑的一层时，通向相邻房间或过道的门应为乙级防火门； 4变配电所位于地下一层或下面有地下层时，通向相邻房间或过道的门应为甲级防火门；5变配电所附近堆有易燃物品或通向汽车库的门应为甲级防火门； 6变配电所直接通向室外的门应为丙级防火门。（第25页） 7低压配电 导体选择 c:\iknow\docshare\data\cur_work\看条文说明：低压配电导体截面的选择应符合下列要求： 1）按敷设方式、环境条件确定的导体截面，其导体载流量不应小于预期负荷的最大计算电流和按保护条件所确定的电流；
