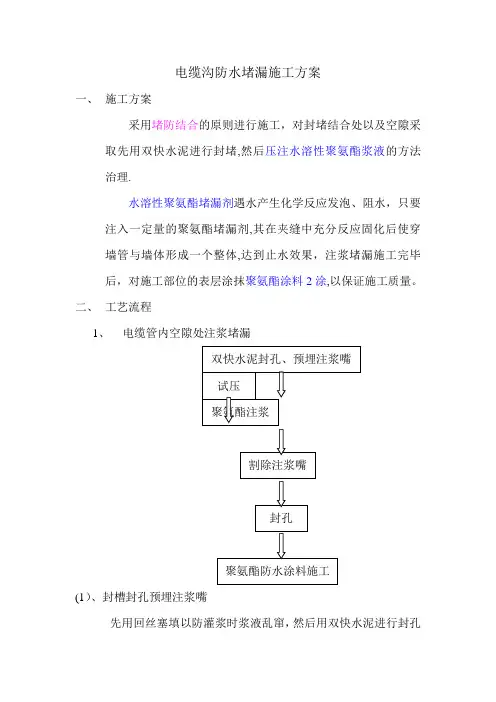

电缆沟防水堵漏施工方案
一、施工方案
采用堵防结合的原则进行施工，对封堵结合处以及空隙采取先用双快水泥进行封堵，然后压注水溶性聚氨酯浆液的方法治理。
水溶性聚氨酯堵漏剂遇水产生化学反应发泡、阻水，只要注入一定量的聚氨酯堵漏剂，其在夹缝中充分反应固化后使穿墙管与墙体形成一个整体，达到止水效果，注浆堵漏施工完毕后，对施工部位的表层涂抹聚氨酯涂料2涂，以保证施工质量。
二、工艺流程
1、电缆管内空隙处注浆堵漏
双快水泥封孔、预埋注浆
嘴
试
压
聚氨酯
注浆
割除注
（1）、封槽封孔预埋注浆嘴
先用回丝塞填以防灌浆时浆液乱窜，然后用双快水泥进行封孔压实，水泥封缝厚度约3-5cm同时预埋2根注浆嘴。
（2）、试压
观察注浆泵上的孔口压力表，通过试压了解裂缝的进浆量和注浆所需的压力。
（3）、注浆
a.注浆压力控制在大于静水压力1-2.5kg。
b.注浆流量0.5kg/MIN
（4）、割管
待注入的水溶性聚氨酯堵漏剂与水充分反应固结后，割除预埋注浆嘴。
（5）、聚氨酯防水涂料施工
a.基层面处理：将基面浮尘清除干净
b.配料：先将副剂B组搅匀，然后将主剂A组和副剂B组按
1：2重量比例混合，搅拌均匀后既可以使用。
c.涂抹：将混合均匀的胶料用漆刷均匀涂抹，要求厚度一致。
三、材料性能和作用机理
3.1、水溶性聚氨酯注浆材料：
水溶性聚氨酯注浆材料是根据聚氨酯遇水固结原理制得。系黄色（或是棕黄色）油状液。其具有二次渗透、可灌性好、固结速度可调节等特点。因为该产品分子中存在大量亲水性链节，不仅使固结体有较强的回弹性，具有良好的亲水性，而且当它的固结体浸于水中时克服了一般注浆材料固结后因收缩而导致止水，耐久性比一般材料为好。
该材料的主要物理力学性能指标为：
密度：1.03-1.10克/立方厘米
粘度：104-450
固结体抗压强度＞2.5Mpa
固结体拉伸强度＞2Mpa
固结体延伸率＞200%
固结体抗渗指标＞0.8Mpa
凝胶时间：数秒-数十分可调
3.2、双快水泥
双快水泥是防水堵漏施工中常用的辅助材料，在处理矼裂缝的补强和固结岩体裂缝隙等诸多方面应用甚广，因为该材料除凝强度高，
粘接力也高。因此对恢复结构的整体性方向起到很好作用，同时在水中凝固不会起壳，使之成为优良的防治水材料。
抗渗性：净浆试体养护3天在10kg/cm2水压下不渗水
3.3、聚氨酯防水涂料：
该材料是一种双组份反应型聚氨酯防水涂料，将两剂按一定比例混合，经数小时后固结为既富有弹性、坚韧又有耐久性的防水涂膜，它具有防水性能好，无毒、无污染，有利于环境保护，本材料采用特殊配比，能在湿饱和状态的基面上施工，与潮湿基面粘接强度好，物理力学性能佳、耐热、耐寒、耐老化；适用于地下建筑防水工程材料特点：
（1）、防水及环保：水性能好，无污染，有利于环境保护。
（2）、性能优良：物理力学性能佳、耐热、耐寒、耐老化性好。
（3）、潮湿地面施工：本材料采用特殊配比，故能在相当潮湿的基面上施工。
（4）、冷施工：施工时无需加热，操作齐全、方便。
（5）、液态施工：施工时为液态，能在各种不规则形状的基面上施工。
（6）、胶膜无缝：能形成整体无缝强韧的防水膜
（7）、附着力强：可施工于混凝土、岩棉板、各种金属、木材等表面。
性能指标：
（执行标准JC500-92《聚氨酯防水涂料》）
检验项目指标
拉伸强度，MPa＞1.65
断裂时的延伸率，%＞350
地湿柔性-30℃涂膜无裂缝
不透水性0.3Mpa,30min
固体含量，%≥94
涂膜表干时间，h≤4
涂膜实干时间，h≤12
四、施工组织。
4.1、施工工期天
4.2、保证质量的技术措施
（1）、每道工序都要进行自检、互检及质量总检
（2）、各种化学药剂都要严格按配比计量
（3）、所用施工材料应具有相应的质保证书
4.3、安全文明施工
（1）、对易燃、危险化学药品要专人负责
（2）、接触化学材料时要穿戴好防护用品
