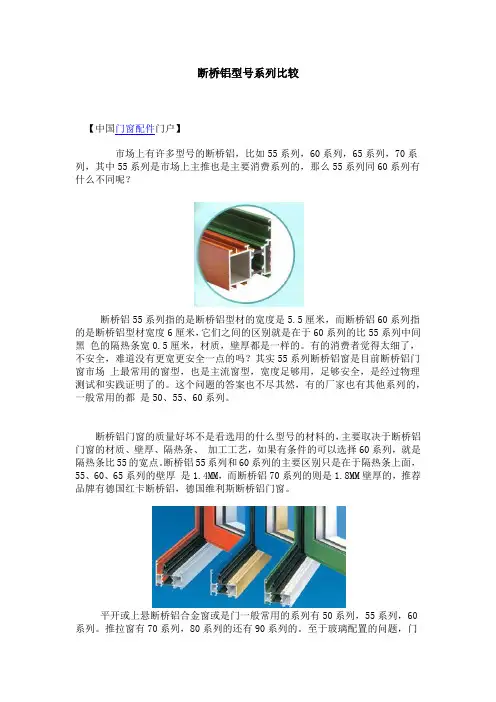

市场上断桥铝的型号有很多，有断桥铝55系列和60系列，65系列、70系列，市场上主推而且绝大部分消费者用的都是断桥铝55系列，那么断桥铝55系列和60系列有什么区别吗?
断桥铝55系列指的是断桥铝型材的宽度是5.5厘米，而断桥铝60系列指的是断桥铝型材宽度6厘米，它们之间的区别就是在于60系列的比55系列中间黑色的尼龙隔热条宽0.5厘米，材质，壁厚都是一样的。
有的消费者觉得太细了，不安全，难道没有更宽更安全一点的吗?其实55系列断桥铝窗是目前断桥铝门窗市场上最常用的窗型，也是主流窗型，宽度足够用，足够安全，是经过物理测试和实践证明了的。
断桥铝门窗的质量好坏不是看选用的什么型号的材料的，主要取决于断桥铝门窗的材质、壁厚、隔热条、加工工艺，如果有条件的可以选择60系列，就是隔热条比55的宽点。
断桥铝55系列和60系列的主要区别只是在于隔热条上面，55、60系列的壁厚是1.4MM，而断桥铝65、70系列的则是1.8MM壁厚的，推荐品牌有德国斯卡特断桥铝，德国德朗斯断桥铝门窗。
平开或上悬断桥铝合金窗或是门一般常用的系列有50系列，55系列，60系列。推拉窗有70系列，80系列的还有90系列的。
这个问题的答案也不尽其然，有的厂家也有其他系列的，一般常用的都是50、55、60系列的
至于玻璃配置的问题，门窗玻璃一般选用的比较薄，5+9A(或12A)+5，有的型材也可以配
5+15A+5的玻璃，这个取决于玻璃压条的形状。和系列关系不是很大。
以上讲述的就是有深圳市泰然荣昌装饰工程有限公司提供的断桥铝55系列和60系列之间的对比，并分析了下断桥铝型号。希望可以帮助到您
中国乒协西部国际培训中心提升改造建设项目 断 热 桥 铝 合 金 门 窗 施 工 方 案 编制人： 审核人： 审批人： 成都市第五建筑工程公司 目录 一、建设概况 (1)
二、工程简介 (2) 1、断桥铝窗工艺流程 (8) 2、安装施工节点图 (8) 5 三、质量管理措施 (16) 四、质量薄弱环节及措施 (17) 五、与甲方、监理、其他专业承包商的协调 (17) 第七章安全文明目标及保证措施 (18) 第八章工程验收 (20) 第九章成品保护 (21) 第十章门窗保修期内的维修 (22)
第一章编制依据 1、经审查合格的本工程设计图纸和施工组织设计 2、《建筑装饰装修工程施工质量验收规范》GB50210-2001 3、《住宅建筑门窗应用技术规范》DBJ01-79-2004 4、《铝合金门窗工程技术规范》GB8478—2003、GB8479—2003 5、《铝合金建筑型材》GB/T5237.4-2008 6、《铝合金门窗工程设计施工及验收规范》DBJ15-30-2002 7、《塑料门窗用密封条》GB/T 12002 8、《硅酮建筑密封胶》GB/T14683-2003 9、《建筑外窗抗风压性能分级及检测方法》GB7106-2002 10、《建筑外窗气密性能分级及检测方法》GB7107-2002 11、《建筑外窗水密性能分级及检测方法》GB7108-2002 12、《建筑外窗保温性能分级及检测方法》GB8484-2002 13、《建筑外窗保温性能分级及检测方法》GB8484-2002 14、《建筑玻璃应用技术规程》JGJ 113-2009 15、《中空玻璃》GB11944-2002 16、《建筑用安全玻璃第二部分：钢化玻璃》 17、《施工现场临时用电安全技术规范》JGJ46-2005 18、《建筑施工高空作业安全技术规范》JGT80-2016 第二章工程概况 一、建设概况 中国乒协西部国际培训中心提升改造建设项目建设地点位于成都金牛区，成都市乒乓球运动管理中心区域内，紧邻乒乓球训练馆和运动员酒店。滨河而建，周边绿树环绕，环
断桥铝门窗，采用隔热断桥铝型材和中空玻璃，具有节能、隔音、防噪、防尘、防水等功能。断桥铝门窗的热传导系数K值为3W/m2?K以下，比普通门窗热量散失减少一半，降低取暖费用30%左右，隔声量达29分贝以上，水密性、气密性良好，均达国家A1类窗标准。 分类： 1 按开启方式分为：固定窗、上悬窗、中悬窗、下悬窗、立转窗、平开门窗、滑轮平开窗、滑轮窗、平开下悬门窗、推拉门窗、推拉平开窗、折叠门、地弹簧门、提升推拉门、推拉折叠门、内倒侧滑门。 2 按性能分为：普通型门窗、隔声型门窗、保温型门窗。 3 按应用部位分为：内门窗、外门窗。 4按品牌分类：德国鑫麟塑钢门窗，斯卡特门窗，实德门窗，海螺门窗，武志涛门窗，好佳喜门窗。 5.按厂家分类：圣海门窗、哥特门窗、久盛门窗、夺宝门窗、佳佳旺门窗等。 平开窗: 优点是开启面积大，通风好，密封性好，隔音、保温、抗渗性能优良。内开式的擦窗方便；外开式的开启时不占空间。缺点是窗幅小，视野不开阔。外开窗开启要占用墙外的一块空间，刮大风时易受损；而内开窗更是要占去室内的部分空间，使用纱窗也不方便，开窗时使用纱窗、窗帘等也不方便，如质量不过关，还可能渗雨。 推拉窗： 推拉窗优点是简洁、美观，窗幅大，玻璃块大，视野开阔，采光率高，擦玻璃方便，使用灵活，安全可靠，使用寿命长，在一个平面内开启，占用空间少，安装纱窗方便等。目前采用最多的就是推拉窗。缺点是两扇窗户不能同时打开，最多只能打开一半，通风性相对差一些；有时密封性也稍差。推拉窗：分左右、上下推拉两种。推拉窗有不占据室内空间的优点，外观美丽、价格经济、密封性较好。采用高档滑轨，轻轻一推，开启灵活。配上大块的玻璃，既增加室内的采光，又改善建筑物的整体形貌。窗扇的受力状态好、不易损坏，但通气面积受一定限制。 上悬窗这是后来才出现的一种铝合金、塑钢窗。它是在平开窗的基础上发展出来的新形式。它有两种开启方式，既可平开，又可从上部推开。平开窗关闭时，向内拉窗户的上部，可以打开一条十厘米左右的缝隙，也就是说，窗户可以从上面打开一点，打开的部分悬在空中，通过铰链等与窗框连接固定，因此称为上悬式。它的优点是：既可以通风，又可以保证安全，因为有铰链，窗户只能打开十厘米的缝，从外面手伸不进来，特别适合家中无人时使用。最近，这种功
断桥铝合金门窗安装工艺为规范铝合金门窗的施工操作，提高铝合金门窗的安装质量，保证铝合金门窗的各项性能，特制定此安装施工工艺，请各安装队遵照执行。安装方法总体上分为干法施工和湿法施工两大类，为了更好的解决门窗与墙体漏水及成品保护和污染。大部分工程会采取干法施工，目前干法施工有两种方式：一种是带钢副框的安装方式，一种是企口式安装方式（后塞口安装），现将施工工艺分述如下：带钢副框施工工艺 一、钢副框安装 1、安装前，熟悉掌握所安装工程的铝合金门窗安装接点、安装要求（详细安装技术图纸及工程平、立面图由项目管理人员提供。有关技术方面的疑问 由现场设计技术人员指导解决）。 2、根据总包提供的50线、建筑轴线、灰饼放出安装钢副框所需的水平线、窗中线、进出位线。 3、检查钢副框规格、尺寸、窗号是否符合要求，检查钢副框焊接点、表面处理、安装铁件或涨管安装孔是否满足安装条件。 4、安装前检查安装用水管、靠尺、卷尺等测量工器具是否精确能不能满足安装要求。安全带、安全绳、安全帽的佩带，佩带前检查有无断裂、老化现象、佩带后检查是否规范、牢固。施工电器用具必须符合有关规定要求。现场安装、焊接用电必须按照总包或监理要求操作。 5、调整好钢副框的水平度、垂直度，用木楔定位、塞紧，然后固定钢副框。安装过程中注意钢副框的横平、竖直，注意副框面不能出现凹凸现象。如涨管安装，下口一定要根据施工防水接点要求做好防水处理工作。砖墙体安装 时，必须使用涨管安装。（目前大多数钢副框外口为保温板，要求安装铁件 时铁件弯曲不能超过钢副框立面） 6、副框安装无误后，副框与墙体之间的间隙有两种处理方案：一种由土建抹灰灌浆
（1）断桥铝合金门窗安装 ⑴作业条件： ①铝合金门、窗框安装应在主体结构基本结束进行，铝合金扇安装宜选择在室内外装修基本结束后进行。 ②安装门窗的预留洞口的位置、尺寸及标高符合设计要求，弹好室内＋50cm水平线。 ③铝合金门、窗材料已进场，并验收合格，型号、外观质量和表面平整度均符合设计及验收规范要求，有产品合格证。 ④铝合金门窗保护膜完整，如有破损应补粘后再施工安装。 ⑵操作工艺 ①工艺流程： 弹线确定安装位置→铝合金门窗框安装→铝合金门窗扇安装→玻璃及五金配件→清理。 ②弹线确定安装位置： 在最高层找出门窗边线，用大线坠将门窗边线下引，并在各层门窗口处划线。标记出各层门、窗位置线。对个别不止的口边应进行剔凿处理。高层建筑可用经纬仪找垂直线。门窗的安装标高以楼层＋50cm水平线为标准，往上量出窗下皮标高，弹线找直。每层门窗下皮（若标高相同）应在同一水平线上。 ③铝合金门、窗框安装：
按照在洞口上弹出的门、窗位置线，将相应的门、窗框立于墙中心线部位（或设计要求的部位），临时用木楔固定。检查并调整门、窗框立面垂直、左右间隙大小、上下位置，使之均符合要求后，再将连在门、框上的镀锌锚固板用射钉枪固定再洞口墙体内，也可用膨胀螺丝及燕尾铁脚固定法。锚固板的间距不应大于500㎜。铝合金门、窗框于洞口的间隙，应采用闭孔弹性材料填塞，外表面留5～8㎜深槽口，填嵌密封膏。填嵌密封膏前，应对框身及墙面进行防污染处理，可粘贴防尘胶纸，待密封膏填嵌后揭去防尘胶纸即可。严禁用水泥砂浆填塞。 ④铝合金门、窗扇安装：铝合金门、窗扇安装宜选择在室内外装修基本结束后进行。 推拉门、窗扇安装： 1）将配好的门、窗扇分内扇和外扇，先将外扇插入上滑到的外槽内，自然下落于对应的下滑道的外滑道内，然后再用同样方法安装内扇。 2）对于可调导向轮，应在门、窗扇安装之后调整导向轮，调节门、窗扇在滑道的高度，并使门、窗扇于边框间平行。 平开门、窗扇安装：应先把合页按要求位置固定在铝合金门、窗框上，然后将门、窗扇嵌入框内临时固定，调整合适后，再将门、窗扇固定在合页上，必须保证上、下两个转动部分在同一轴线上。 地弹簧门扇安装：根据地弹簧安装位置剔好洞，将地弹簧主机埋设在洞内，并浇注混凝土使其固定。待混凝土达到设计强度后，调节上门顶轴将门扇装上，最后调整
断桥铝门窗知识 对于门窗没有大多要求得业主，一般推荐塑钢平开窗或实德七道密封塑钢窗。如果需要更好更高级得门窗推荐断桥铝门窗，一般得选购用国产名牌断桥铝门窗；要求更高更好得推荐德国断桥铝或者铝包木门窗产品。 一、断桥铝门窗基本知识 1、断桥铝门窗。正确得叫法应该就是“隔热断桥铝合金门窗”，作用就是阻止室内(外）热量向室外（内）流动。断桥铝叫断桥就是铝型材中间加了个隔热条PA66，即将铝型材（合金）从中间断开，采用隔热条将断开得铝合金连为一体，从而达到隔热保温得作用。 2、如何区分断桥铝门窗得质量好坏。首先瞧品牌，业主最好选择中国断桥铝门窗十大品牌；其次瞧断桥铝门窗中间得隔热条，优质得断桥铝门窗隔热条都就是尼龙得，品牌断桥铝门窗得尼龙条都有电子防伪喷码得，通过激光刻码在隔热条上得。有得商家为了偷工减料采用得就是PVC得。 3、断桥铝门窗得颜色。断桥铝门窗从铝型材厂家购进得原材料只有白色、浅香槟与深香槟三种颜色，其它颜色都就是要经过后加工粉末喷涂得，这样可以使得断桥铝门窗得颜色达到上千种。而塑钢门窗一般都就是青白色得，即使想要彩色得，覆膜得彩色塑钢门窗颜色也仅仅只有三十多种。 4、断桥铝门窗价格。一般品牌得断桥铝门窗价格出厂价至少在400元/㎡以上，不含五金件与纱窗得价格（仅指生产成本）。 5、断桥铝门窗五金件。一般断桥铝门窗都就是配置得进口五金件，主要就是德国ROTO与德国丝吉利娅五金件。ROTO五金件只有
白色、黑色两种，如要配其它颜色得需要喷漆。进口五金件得价格不菲，质量比国产品牌得要好很多，一般普通平开得进口五金件价位在280元/套及以上，进口平开上悬五金件在450元/套及以上得价格，具体得进口五金件价格业主可以致电德国诺托中国公司或者德国丝吉利娅中国公司了解。 二、断桥铝门窗组件。断桥铝包括型材、五金件、玻璃、隔热条、密封胶条等。 1、型材。断桥铝门窗型材主要有穿条式与注胶式两种。穿条式就是由两个隔热条将铝型材内外两部分连接起来形成得，从而阻止铝型材内外热量得传导，实现节能得目得。目前正规得隔热条就是PA66，它得生产方法有两种：硬顶法与牵引法。硬顶法结构紧、外观好但比较“脆”；牵引法生产得韧性好但外观差，侧面有工艺凹陷。 为了追求表面美观与精度，用PA66尼龙加超细玻璃纤维就是国外隔热条得共同特点（极少用其它材料）。由于用得就是超细玻璃纤维，抗拉强度差只有60N/mm，而且价格昂贵。 2、五金件。五金配件虽然不显眼，但在断桥铝门窗中扮演着非常关键得作用，五金配件得好坏直接影响到了断桥铝门窗得性能。 （1）选用优质五金。商家必须从五金厂家直接拿货，市场上假冒产品很多，或者直接选用原品牌断桥铝配件。目前市场上质量最好得五金均就是合资或进口五金，以德国诺托、丝吉利娅等为代表，意大利、挪威等产品也很好；国产较好得门窗五金主要有：杨氏立兴、山东国强、坚朗。 （2）中国市场上得真正德国五金件品牌只有三家，分别就是：德国ROTO、德国丝吉利娅、德国格屋五金件，其它得都就是假冒得。
一、编制依据 1.1、施工图纸、图纸会审、设计变更单、施工组织设计 1.2、标准、规范、规程及其他 注：施工过程中如遇到国家规范、图集、标准更改，则工程要求也随之相应更改，按照新标准执行。 二、施工部位的工程概况 安阳市人民医院门急诊综合楼工程地下一层，地上五层，建筑面积：74432㎡，建筑高度：23.85m。本工程窗经业主确定为断桥铝合金窗，型材采用55型断桥铝合金窗框、玻璃6LOW-E+12A+6中空玻璃。铝型材采用兴发型材、型材颜色以业主下发的工作联系单SG-049为准。 三、施工准备。 3.1、技术准备： 工程技术人员熟悉施工图纸和相关设计资料，充分了解和掌握设计
的设计意图，结构特点及技术要求，保证施工顺利进行。 、作业条件：3.2． 1外墙粉刷施工完毕、钢副框施工完毕并经监理验收通过。 2断桥铝合金窗安装大面积施工前应先做样板，经鉴定合格，并确定施工方法后，再组织施工。 3所有断桥铝合金窗所使用材料，应有产品出厂合格证、出厂检测报告，并附使用说明。材料的品种、规格、性能等应满足设计的要求。材料进场后要按要求抽样检测，合格后方可施工。 四、施工安排 4.1、施工顺序安排 根据施工现场情况，由东至西先施工门急诊综合楼北立面外窗，再施工庭院四周的外窗及东西南里面干挂石材区域的外窗。 4.2、人员、时间安排 4.2.1 组织机构及人员分工
4.2.2劳动力计划 4.2.2.1外窗安装队伍：负责外窗安装施工，共约20人（熟练技工18人）。 4.2.2.2施工工期计划：外墙保温施工计划于1月上旬开始施工，60
历天内施工完毕。 五、主要施工方法及工艺 5.1、总工艺流程： 测量窗洞口尺寸→下料→窗框组装→窗框上墙安装→检查校正→窗扇组装→玻璃组装→窗扇安装→检查校正→五金件安装→洞口处理→清洁→交验 5.2、铝合金窗在加工厂加工技术及其质量措施： 1、铝合金门窗半成品的制作： 生产条件及加工准备： 1）、铝材加工下料应在车间内进行，车间有先进的流水生产线和良好的清洁条件。 2）、铝型材进厂，检验其出厂合格证和检查铝型材表面的涂层是否完好无损，是否有扭曲变形的铝材。 3）、用于加工铝型材的设备，机具应能保证加工的精度要求所用的量具要能达到测量的精度，并且要定期检定。 、窗框外形尺寸2． 窗框外形尺寸根据洞口尺寸决定。 3、保证隔热断桥铝合金窗制作的质量标准 1）、型材入库的标准：长度允许偏差+1.0mm，断面尺寸允许偏差十0.5mm，主壁厚允许偏差0.2mm，外观应色泽均匀、光滑无裂纹和凹凸不平。
断桥铝合金门窗的种类及加工流程 分类： 断桥铝门窗的优点： 断桥铝门窗技术性能: 断桥铝门窗型材的选用： 断桥铝门窗型材介绍 断桥铝门窗玻璃的选用： 断桥铝门窗制作和安装 新一代断桥铝门窗:保温隔音绿色环保 ?断桥铝门窗的成本合算 ?认清您家断桥铝门窗 ?断桥铝门窗之隐形纱窗选购 ?断桥铝门窗的选购标准： ?断桥铝门窗施工要注意的问题 分类： 1 按开启方式分为：固定窗、上悬窗、中悬窗、下悬窗、立转窗、平开门窗、滑轮平开窗、滑轮窗、平开下悬门窗、推拉门窗、推拉平开窗、折叠门、地弹簧门、提升推拉门、推拉折叠门、内倒侧滑门。 2 按性能分为：普通型门窗、隔声型门窗、保温型门窗。 3 按应用部位分为：内门窗、外门窗。
平开窗: 优点是开启面积大，通风好，密封性好，隔音、保温、抗渗性能优良。内开式的擦窗方便；外开式的开启时不占空间。缺点是窗幅小，视野不开阔。外开窗开启要占用墙外的一块空间，刮大风时易受损；而内开窗更是要占去室内的部分空间，使用纱窗也不方便，开窗时使用纱窗、窗帘等也不方便，如质量不过关，还可能渗雨。 推拉窗： 推拉窗优点是简洁、美观，窗幅大，玻璃块大，视野开阔，采光率高，擦玻璃方便，使用灵活，安全可靠，使用寿命长，在一个平面内开启，占用空间少，安装纱窗方便等。目前采用最多的就是推拉窗。缺点是两扇窗户不能同时打开，最多只能打开一半，通风性相对差一些；有时密封性也稍差。推拉窗：分左右、上下推拉两种。推拉窗有不占据室内空间的优点，外观美丽、价格经济、密封性较好。采用高档滑轨，轻轻一推，开启灵活。配上大块的玻璃，既增加室内的采光，又改善建筑物的整体形貌。窗扇的受力状态好、不易损坏，但通气面积受一定限制。 上悬窗这是后来才出现的一种铝合金、塑钢窗。它是在平开窗的基础上发展出来的新形式。它有两种开启方式，既可平开，又可从上部推开。平开窗关闭时，向内拉窗户的上部，可以打开一条十厘米左右的缝隙，也就是说，窗户可以从上面打开一点，打开的部分悬在空中，通过铰链等与窗框连接固定，因此称为上悬式。它的优点是：既可以通风，又可以保证安全，因为有铰链，窗户只能打开十厘米的缝，从外面手伸不进来，特别适合家中无人时使用。最近，这种功能已不仅局限于平开的窗子，推拉窗也可以上悬式开启。 上悬式： 上悬窗这是后来才出现的一种铝合金、塑钢窗。它是在平开窗的基础上发展出来的新形式。它有两种开启方式，既可平开，又可从上部推开。平开窗关闭时，向内拉窗户的上部，可以打开一条十厘米左右的缝隙，也就是说，窗户可以从上面打开一点，打开的部分悬在空中，通过铰链等与窗框连接固定，因此称为上悬式。它的优点是：既可以通风，又可以保证安全，因为有铰链，窗户只能打开十厘米的缝，从外面手伸不进来，特别适合家中无人时使用。最近，这种功能已不仅局限于平开的窗子，推拉窗也可以上悬式开启。
断桥铝合金门窗施工方案 一、编制依据： 1、阿尔卡迪亚二期单体铝合金门窗制作、安装工程合同文件 2、GB 5824 建筑门窗洞口尺寸系列 3、GB/T8479-2003 铝合金窗 4、GB/T8478-2003 铝合金门 5、GB50201-2003 建筑装饰装修工程质量验收规范 6、GB7106 建筑外窗抗风压性能分级及其检测方法 7、GB7107 建筑外窗空气渗漏性能分级及其检测方法 8、GB7108 建筑外窗雨水渗漏性能分级及其检测方法 9、GB8484 建筑外窗保温性能分级及其检测方法 10、GB8485 建筑外窗空气隔声性能分级及其检测方法 11、《高层民用建筑设计规范》 12、国家有关建筑工程及门窗规范 、工程概况 1、工程概况 1.1 1.2 本工程位于 1.3本工程单体地下2层（个别单体有夹层），地上33 层（局部为8 层和18 层）；主体结构形式为现浇钢筋混凝土剪力墙结构。基础为筏板
基础。 1.4 工程范围：单体门窗钢附框制作安装工程。按与建设方签订施工合同内容包括铝合金门窗钢附框的制作安装。 1.5 质量标准：合格 2、施工重点、难点及施工关键副框下料，焊接以及安装洞口的处理本工程工期紧，任务重，合理布置各班组的交叉施工作业，提高工程质量，降低成本是本工程的难点及施工关键。 三、钢副框制作安装工序 一）、工艺流程： 测量洞口尺寸T下料T焊接T检查T运输到场T分运相对位置f安装施工f检查校正f交验。 二）、钢附框主要加工技术及其质量措施： 1 、钢附框半成品的制作： 生产条件及加工准备： 1.1钢附框型材加工下料应在车间内进行，车间有先进的流水生产线和良好的清洁条件。 1.2方钢型材进厂，检验其出厂合格证和检查型材是否有扭曲， 弯变形的型材。本工程钢副框采用40*20*1.5mm热镀锌方管制作，连接位置采用满焊接方式。 1.3用于加工型材的设备，机具应能保证加工的精度要求所用的量具要能达到测量的精度，并且要定期检定。 2、检验方法 2.1外观质量检测：用量具测量相邻构建同一平面度。在自然光线下，目测其它外观项目。 2.2钢副框的外形尺寸对角线按GB/T8479-2003的规定。
奉节县魏家安居房二期工程一标段工程 门窗节能专 项施工方案 编制人：审核人： 施工单位：重庆市蛟龙建设工程有限公司 编制日期：二零一四年三月二十五日
目录 1、工程简况 2、编制依据及材料选用 3、施工部署 4、组织管理机构及组织说明 5、施工进度计划、劳动力使用等计划 6、制作安装的工艺流程及质量保证 7、机械设备的选择与布置 8、质量计划与目标 9、保证工程进度的措施 10、质量保证体系及措施 11、安全生产及文明施工保证措施 12、验收程序 13、维修与保养
1、工程简况工程名称：奉节县魏家安居房二期建设工程一标段工程地址：奉节县西部新区魏家社区 工程规模：25769.36m2 合同工期：720日历天 合同价款：47267744.39万元 本工程为奉节县魏家安居房二期工程一标段；1#楼18层，商业2层，住宅16层为框剪结构，建筑面积13055.49m2 ；2#楼8层，商业2层，住宅6层为框架结构，2#楼建筑面积12713.87m2 。本工程外窗为断桥铝合金型材中空玻璃窗和塑钢型材中空玻璃窗。 门窗质量要求：达到GB50300-2001《建筑工程质量统一验收标准》合格等级 门窗工程工期要求：计划2014年5月20日开工，2014年8月20日竣工。施工工期90日历天 施工用水电情况：具备施工条件。 施工范围：施工图纸中的断桥铝合金型材中空玻璃窗和塑钢型材中空玻璃窗。 2、编制依据及材料选用 2.1、编制依据 2.1.1奉节县魏家安居房二期工程一标段施工设计图。 ：参照的国家规范和标准2.1.2．
我国现行的最新的施工规范、质量验收规范及重庆市有关安全文明施工的标准化文件。 《建筑装饰装修工程质量验收规范》 GB50210-2001 《铝合金、塑钢门》 GB/T8478-2008 《铝合金、塑钢窗》 GB/T8479-2003 《铝塑门窗设计、施工及验收规范》 DBJ15-30-2002 《建筑外窗抗风压变形性能分级及检测方法》 GB/T7106—2008 《建筑外窗气密性能分级及检测方法》 GB/T7107—2008 《建筑外窗水密性能分级及检测方法》 GB/T7108—2002 《建筑玻璃应用技术规程》 JGJ113—2009 《建筑用安全玻璃》 GB15763-2009 《中空玻璃》 GB11944-2002 《中空玻璃用弹性密封剂》 JC486-2001 《聚硫建筑用密封胶》 JC483-92 《建筑用硅酮密封胶》 GB16776-1997 《硅酮建筑密封胶》 GB/T14683-2003 《建筑密封胶系列产品标准》 JC/T881～JC/T885-20011997 《硅酮建筑密封胶》 GB/T14683-2003 《建筑密封胶系列产品标准》 JC/T881～JC/T885-2001 2.2、材料选用： 本工程使用的工作材料，均根据施工图纸和业主招标文件要求2.2.1．
[万华.上都窗投标说明] 单框三玻断桥铝窗技术质量要求 （一）、招标单位要求： 断桥铝合金门窗采用的型材、五金配件、附件和辅助材料应严格执行国家现行有关设计、施工、验收国家标准、行业标准以及相关《规范》和《规程》要求。 1、断桥铝合金型材推荐使用宏源型材壁厚不得小于1.4mm,具体厚度由投标单位设计选定。 2、中空玻璃：（A）玻璃厚度由厂家计算确定,采用大厂优质汽车级浮法玻璃(足尺),应符合BG11944--89标准;浮法玻璃应符合GB11614标准一级品或优等品标准;中空装饰条采用优质铝合金条？ （B）窗距地面900㎜以下的或面积大于1.5㎡的玻璃,须采用中空钢化玻门璃。（C）中空玻璃密封须设置分子筛,密封材料选择优质丁基胶及聚硫胶。 （D）玻璃防热炸构造设计应采取下列措施；所有玻璃的周边部应有易造成裂纹的缺陷。对于易发生热炸裂的玻璃应对边部进行倒角磨边等加工处理。玻璃的镶嵌应采用弹性良好的密封衬垫材料。 （E）窗玻璃的设计需符合《建筑安全玻璃管理规定》、《建筑玻璃应用技术规程》、《中空玻璃》GB11944-2002、《钢化玻璃》GB9963-98等相关规定、规范要求。（F）玻璃产品选用范围； 3、型材； （A）窗结构型材壁厚大于1.4㎜,质量达到国标GB/T5237-2004标准。 （B）断桥铝合金型材表面采用内外不同色静电粉末喷涂处理,内部为白色,外部为深蓝灰色(颜色以甲方提供样板为准),质量达到国际GB/T5237-2004标准。（C）断桥铝合金隔热条采用泰诺风PA66GF25-18.6㎜产品。 （D）断桥铝合金型材须为三腔结构,实现结构要求的同时,须尽可能减少铝型材的品种。 （E）窗结构的设计须符合《铝合金窗》GB/T8479－2003等相关规定,规范要求。（F）要求用型材厂家指定的配套附件。 4、封修施工 （A）采用干法施工（即在铝合金框和墙体之间灌入发泡剂或塞入岩棉毡等软质保温材料,） 1
再开工之前，我再来说说封窗户的事情。封窗户都是大家最先会接触到要考虑的事情，我房子靠在二环路边上对我来说选择隔音的窗户也是头等大事。我就来详细说说断桥的事。 "断桥铝”这个名字中的“桥”是指材料学意义上的“冷热桥”，而“断”字表示动作，也就是“把冷热桥打断”。具体地说，因为铝合金是金属，导热比较快，所以当室内外温度相差很多时，铝合金就 可以成为传递热量的一座“桥”，这样的材料做成门窗，它的隔热性能就不佳了。而断桥铝是将铝合金从中间断开的，它采用硬塑将断开的铝合金连为一体，我们知道塑料导热明显要比金属慢，这样热量就不容易通过整个材料了，材料的隔热性能也就变好了，这就是“断桥铝（合金）”的名字由来。 static/image/hrline/1.gif static/image/hrline/1.gif 晚上辛苦码字出来的希望大伙赏个赞，要不都没动力更新啦 啥事断桥：就长这样子哎。 断桥咋个隔热的隔音又是咋回事，听我慢慢摆
1、材料是决定了断桥的价格，我去了很多街边店（大家常在二环路那一圈经常看到的），价格基本在420-650之间。老板一般是：“保够铝材1.4 中空5+9+5 用的*铝。” 1.4mm说的是铝材厚度；1.4是断桥最最最基本的厚度，为啥现在物管都要求平开?就是害怕窗户质量问题产生的危险。（比如你开窗户身子总是要伸出去吧，擦玻璃也比较危险）我国法律规定：建设部2003年1月2日发布的建质（2003）4号《全国民用建筑工程设计技术措施》/建筑10.4.2条：“..........高层建筑不应采用外开窗，应采用内开或推拉。”
中空5+9+5是指 这个就是中空层，就是“9”这个厚度很关键。因为牵扯到铝材的生产线。高档的断桥都
编号：HFZB-HG-LHJ 某项目断桥铝合金门窗制作、安装工程 招标文件 招标人： 日期：2007年12月
第一章投标须知
2.1 工程名称：项目断桥铝合金门窗制作、安装工程。 2.2 承包方式和发包范围 2.2.1 承包方式：专业分包。 2.2.2 招标范围：项目建筑施工图纸范围内的断桥铝合金门窗制作、安装。 2.2.3 工程量：见附件门窗祥图（此工程量为暂定量，投标报价时按此量进入报价）2.3 开工时间： 竣工时间： 工程质量：合格 资格要求:
资格预审合格的投标人应具备独立法人资格，营业执照年度年检合格，具有金属门窗工程专业承包［贰级］及以上资质和技术监督部门颁发的铝合金门窗生产许可证。 2．6 投标费用： 投标人应承担其编制投标书以及递交投标书所涉及的一切费用，无论投标结果如何，招标人对上述费用不负任何责任。 3 招标文件 3.1 招标文件的组成 本招标文件第一章至第五章、答疑纪要、招标人对招标文件的修改补遗书及其它有效函件。 3.2 招标文件的购买 投标人应向招标人购买招标文件，购买招标文件费用人民币元。借图纸押金人民币元。招标文件售后不退，当投标人退回图纸时，图纸押金将同时退还投标人（不计利息）。 3.3 招标文件的澄清 3.3.1 投标人在收到招标文件以后，若有问题需要澄清，应于收到招标文件后日内以书面形式 （包括书面文字、传真）向招标人提出，招标人认为有必要澄清的将以书面形式予以答复。该答复将送达所有获得招标文件的投标人，并作为招标文件的组成部分。投标人因招标文件而单方面做出的推论、解释和结论，不属于招标人承诺，招标人概不负责。 3.3.2 招标人不单独提供工地的自然环境、气候条件等情况说明，投标人被视为熟悉上述与履行 合同有关的一切情况，投标人应在踏勘施工现场时自行了解相关情况。 3.3.3 招标文件中有不符合行业标准的，投标方应在投标阶段或中标实施阶段予以纠正或尽提醒 义务。如作为有经验的投标人（中标人）应当知道而未尽提醒义务的，执行指令而造成的损失由投标人（中标人）承担。
窗户，在建筑学上是指墙或屋顶上建造的洞口，作用于光线或空气进入室内。窗户在家装设计上有多重要呢 “金客厅、银厨房，效果全在背景墙，窗户不好都要黄”这句装修口诀可见一斑。经过近千年的发展和演化，窗户从远古时期的洞穴堵石进化了一代又一代。 铝合金门窗是现阶段许多客户比较喜爱的门窗，目前兴起的智能门窗大多也是在铝合金门窗的基础上加入了软件系统形成的。作为一名优秀的业务员，这些铝合金门窗知识你一定要知道。 1.什么是铝合金门窗 铝合金就是以金属铝为主，加入一些合金元素来增强强度和硬度的建筑材料。铝合金门窗，是指采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗。 2.什么是断桥铝合金门窗 断桥铝合金窗是在铝合金窗基础上为了提高门窗保温性能而推出的改进型。断桥式铝合金窗的原理是，将铝合金型材分成内外两部分，再利用PA66尼龙材料进行连接，使铝合金型材形成一个冷热桥，让内外的冷热能无法通过铝合金型材进行交换，并且内外颜色可任 意选择，搭配，即美观、性能又好，是一种新型的隔热保温铝型材。 3.普通铝合金型材与断桥铝合金型材相比区别是什么? 普通铝型材内外颜色一致，并且导热快，而断桥铝型材因为有了冷热桥，内外能量无法通 过型材进行交换，保温隔热效果好。并且内外颜色可以任意搭配。 4.什么是中空玻璃 中空玻璃是一种良好的隔热、隔音、并可降低建筑物自重的新型建筑材料，它是用两片（或三片）玻璃，使用高强度高气密性复合粘结剂，将玻璃片与内含干燥剂的铝合金框架 粘结，制成的高效能隔音隔热玻璃。 5.什么是安全玻璃 安全玻璃是一类经剧烈振动或撞击不破碎，即使破碎也不易伤人的玻璃。用于汽车、飞机和特种建筑物的门窗等。建筑物使用安全玻璃，可以抵御子弹或每小时100千米的飓风中 所夹杂碎石的攻击，这对主体玻璃结构的现代建筑具有特别重要的意义。 6.什么是中空百叶玻璃 中空百叶玻璃窗是一种遮阳产品，是在中空玻璃内内置百叶窗帘，采用磁力或者电动遥控的方式来控制，可使百叶窗帘轻易升降或翻转180度。该产品既节省了使用空间，又达到遮阳目的，还具有保温性和防噪音功能，同时给建筑物和室内以新颖的视觉。优点是使用 方便，可以替代窗帘，免清洗。 7.什么是LOWE玻璃? Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建 筑用镀膜玻璃相比，具有优异的隔热效果和良好的透光性。 8.中空玻璃、LOW-E玻璃、中空百页玻璃三者相比较哪个更好? 中空玻璃有节能性，价格相比较便宜； LOW-E玻璃可防紫外线，隔热性更强；价格较高；
原门窗拆除施工方案 一、拆除准备工作 1、门窗拆除工作开始前，技术人员对操作工人要进行全面的安全、技术交底。使每一施工人员都能掌握门拆除施工中应注意的各种注意事项。 2、场地搭设：为方便前期旧门窗拆除及后期新门窗安装，我方已经在施工 现场搭设好了脚手架及安全防护网，以便于旧门窗的拆除工作及保护拆除人员 安全问题。 二、人员布置 1、人员准备：拟派经验丰富的拆除班组进行拆除，以确保拆除进度及对现 场成品保护。拆除人员在门窗拆除前统一进场，进行统一调度。 2、施工前，先清除拆除拆除范围内的物资、设备；设禁区围栏、警戒标志，派专人监护，禁止非拆除人员进入施工现场。 2、搭设脚手架：为确保拆除人员及拆除成品保护，在施工现场搭设脚手架 及安全网，以保证人员及路人的安全。 三、拆除流程 1、准备好施工用钳子、錾子、螺丝刀等必要的工具。 2、门窗拆除施工中，应先用螺丝刀等工具将门窗扇先卸下来，再用螺丝刀 和手锤等工具将门卸下，门拆卸过程中，要一人拆卸，一人负责门窗的稳定。 在门拆除过程中，要用錾子和手锤轻轻的将门窗口四周的抹灰层剔凿干净要特 别注意不要用大锤猛砸，这样对墙和结构都会造成破坏，并且用力过大还容易 将门窗砸掉伤人和对原有建筑物造成破坏，加大不必要的浪费，增加工程的成本。 3、拆除门窗时，要设置专业安全人员负责安全。并设安全指示标志。所以在门窗拆除过程中一定要注意自身安全和他人安全，同时还要加强对原有成品
的保护工作。在拆除门过程中施工人员不得大声喧哗，严禁用大锤敲打门窗或 其他物件，门拆除后要轻放，严禁高空推倒。 四、拆除清运 1、据施工进度由施工方安排，及时清运。在运输建筑垃圾时，随车携带建 筑垃圾处置核准文件，按照城市人民政府有关部门规定的运输路线、时间运行，不得丢弃、遗撒建筑垃圾，不得超出核准范围承运建筑垃圾。 2、在建筑垃圾清运过程中，应遵守文明施工要求，减少环境污染。 3、建筑物内的施工垃圾清运采用封闭式专用垃圾通道或封闭式容器吊运，严禁凌空抛洒。 五、室内保护 本工程大楼已经暂停使用，为保护室内环境，旧门窗拆除之外，马上安排 新门窗安装工程，以免灰尘及雨水进入室内。若在旧门窗拆除后，没有马上安 装新门窗的，我司将用油布在拆除了的旧门窗处进行隔离处理。 六、消防措施 1、消防工作要制订防火方案和预案，建立健全消防岗位责任制及消防保障 体系，完善消防组织，指定专人负责，配备义务消防员。 2、在施工现场平面布置时，要充分考虑防火要求，按要求设置消防器材，并设专人负责管理，做到消防器材不得它用。 3、施工现场要留消防通道，设立标志牌。废旧材料及时组织备运，做到现场道路畅通。 七、环境保护措施： 1、认真执行建筑工程现场有关管理规定，施工现场做到场地平整，道路畅通，照明充足，无长流水，长明灯。垃圾做到日集日清，容器存放，专人管理，统一清运；
断桥铝合金门窗的保温和节能效果为什么更好 大概对金属门窗或者断桥铝合金门窗型材稍有了解的朋友们都知道，断桥铝门窗型材是目前家居装修建材中保温隔热效果较好的一种型材，但是，对于断桥铝合金门窗的保温和节能效果为什么更好，却不一定都非常了解。那么，下面我们就来详细分析一下它的保温节能效果的基本原理吧。 断桥铝门窗型材是由铝合金型材和热塑性混合材料隔热条组合而成，滚压式隔热铝合金型材，是以隔热性能好的高密度聚酰胺PA66胶条或聚氯乙烯硬质塑料胶条，经穿条滚压加工，使铝塑连成一体而成。发泡式隔热铝型材是利用隔热条把内、外层铝型材连接嵌装成一体，在形成的隔热腔内填充聚氨酯泡沫，成为隔热铝合金型材"冷桥"，达到保温，节能的功效。 断桥铝门窗与塑钢门窗相比较，其优势在哪里？ 塑钢窗使用虽然广泛，但由于断桥铝窗的一些突出性能，在市场上，断桥铝门窗逐渐占有优势。这到底是什么优势呢？ 1、抗风压强度 虽然塑钢窗内有钢衬支撑，但钢衬与钢衬之间没连接，因此在强度上没有断桥铝合金高，抗风压强度相对断桥铝合金较低。 2、水密性 由于塑钢窗的开启扇（内平开）与框不是同一平面，向室内凹陷,因此容易积水(不会进入室内),需要通过排水槽排水，冬季不会结露。而断桥铝合金的开启扇与框在同一平面，不易积水，但由于其金属特性，在冬季可能出现结露现象。 3、气密性能 塑钢窗的PVC型材是通过焊接连接的，在连接处没有缝隙；而断桥铝合金窗是通过螺栓连接的，因此塑钢窗的气密性要优于断桥铝合金窗。 4 、保温性能 PVC型材是目前用于门窗的型材中保温性能最好的，其传热系数是钢材的1/357，是铝型材的1/1250，铝型材和PVC型材整窗的传热系数之比是1.44倍，即冬季、夏季的能量损失是塑钢窗的1.44倍。 5、采光性能 由于塑钢门窗的在外立面的投影尺寸比断桥铝合金窗大一些，其框扇构件遮光面积比断桥铝合金窗大10%左右，因此同样的洞口尺寸，塑钢窗的采光性能比断桥铝合金窗差10%左右。 6、隔声性能 由于铝合金的金属特性，其能量传播性能远高于塑钢窗，其中就包括声能和热能，因此塑钢窗的隔声性要明显优于铝合金窗。 7、防火性能 塑钢窗的防火性能是难燃性，断桥铝合金窗是不烧性，因此断桥铝合金的防火性能要优于塑钢窗。 8、关于防雷和静电问题 铝合金是良好的导电体，PVC塑料是不导电绝缘体，当其用于高层建筑物（一类防雷建筑30M以上，二类45M以上，三类60m以上）时，无法解决防侧雷击问题。因此，为了加强铝合金的防静电问题，多采取静电喷涂处理。
断桥铝合金门窗的安装施工组织方案
目录 一、工程概况 ..................................................... 错误!未定义书签。二．编制依据 ..................................................... 错误!未定义书签。 三、施工要求 ..................................................... 错误!未定义书签。 1、材料要求 ...................................................... 错误!未定义书签。 2、钢副框安装洞口尺寸复核要求 ................... 错误!未定义书签。 3、工作面交接要求 .......................................... 错误!未定义书签。 四、施工条件 ..................................................... 错误!未定义书签。 五、施工工艺 ..................................................... 错误!未定义书签。 1、工艺流程 ...................................................... 错误!未定义书签。 2、安装施工节点图 .......................................... 错误!未定义书签。 3、施工要点 ...................................................... 错误!未定义书签。 六、成品保护措施.............................................. 错误!未定义书签。 七、质量保证措施.............................................. 错误!未定义书签。（1）检验试验计划 .......................................... 错误!未定义书签。（2）质量验收标准 .......................................... 错误!未定义书签。 1、主控项目 ................................................... 错误!未定义书签。 2、一般项目 ................................................... 错误!未定义书签。 八、安全文明施工保证措施............................... 错误!未定义书签。
优点是开启面积大，通风好，密封性好，隔音、保温、抗渗性能优良。内开式的擦窗方便；外开式的开启时不占空间。缺点是窗幅小，视野不开阔。外开窗开启要占用墙外的一块空间，刮大风时易受损；而内开窗更是要占去室内的部分空间，使用纱窗也不方便，开窗时使用纱窗、窗帘等也不方便，如质量不过关，还可能渗雨。 推拉窗： 推拉窗优点是简洁、美观，窗幅大，玻璃块大，视野开阔，采光率高，擦玻璃方便，使用灵活，安全可靠，使用寿命长，在一个平面内开启，占用空间少，安装纱窗方便等。目前采用最多的就是推拉窗。缺点是两扇窗户不能同时打开，最多只能打开一半，通风性相对差一些；有时密封性也稍差。推拉窗：分左右、上下推拉两种。推拉窗有不占据室内空间的优点，外观美丽、价格经济、密封性较好。采用高档滑轨，轻轻一推，开启灵活。配上大块的玻璃，既增加室内的采光，又改善建筑物的整体形貌。窗扇的受力状态好、不易损坏，但通气面积受一定限制。 上悬窗这是后来才出现的一种铝合金、塑钢窗。它是在平开窗的基础上发展出来的新形式。它有两种开启方式，既可平开，又可从上部推开。平开窗关闭时，向内拉窗户的上部，可以打开一条十厘米左右的缝隙，也就是说，窗户可以从上面打开一点，打开的部分悬在空中，通过铰链等与窗框连接固定，因此称为上悬式。它的优点是：既可以通风，又可以保证安全，因为有铰链，窗户只能打开十厘米的缝，从外面手伸不进来，特别适合家中无人时使用。最近，这种功能已不仅局限于平开的窗子，推拉窗也可以上悬式开启。 上悬式： 上悬窗这是后来才出现的一种铝合金、塑钢窗。它是在平开窗的基础上发展出来的新形式。它有两种开启方式，既可平开，又可从上部推开。平开窗关闭时，向内拉窗户的上部，可以打开一条十厘米左右的缝隙，也就是说，窗户可以从上面打开一点，打开的部分悬在空中，通过铰链等与窗框连接固定，因此称为上悬式。它的优点是：既可以通风，又可以保证安全，因为有铰链，窗户只能打开十厘米的缝，从外面手伸不进来，特别适合家中无人时使用。最近，这种功能已不仅局限于平开的窗子，推拉窗也可以上悬式开启。 平开门：
断桥铝合金窗制作安装工程 施工组织设计
建设单位：徐州开甲置业有限公司 监理单位：徐州菲迪克建设工程监理有限公司 施工单位：常州苏南建筑装璜工程有限公司 编制日期：2014年2月20日 断桥铝合金门窗制作安装工程 施工组织设计 一、工程概况及编制依据 （一）、工程综合说明 1、工程名称：徐州市乔湖西D地块（尚仕名邸）铝合金窗工程 2、工程地点：徐州市云龙区，和平东路云龙区政府东隔壁 3、建设单位：徐州开甲置业有限公司 4工程内容：铝合金窗加工安装 5、要求质量标准：优良 6、工程工期：60 天 （二）、编制依据 1、甲方提供原设计建筑图纸的窗立面大样图。 2、中国筑标准设计（铝合金门窗02J603-1）； 3、GB5237.1～6—2004《铝合金建筑型材》； 4、GB/T8479-2003《铝合金窗》； 2、《建筑装饰装修工程质量验收规范》GB 50210—2001
5、GB/T11944-2002《中空玻璃》. 6、GB12002-89《密封胶条》 7、其它现行国家标准、部颁标准、施工规范、技术规范和验收标准等。 8、窗大样详见图纸 二、材料的选用： 主要型材配套件的选用（型材：选用江苏创佳铝合金型材） a、外平开窗选用江苏创佳GP56系列断桥型材（“泰诺风”隔热条）， 主要型材受力壁厚不小于1.4mm. b、中空玻璃为LOW-E玻璃，规定5+12A+5LOW-E和 6+12A+6LOW-E中空玻璃双道密封，单片玻璃面积大于1.5 ㎡，采用钢化中空玻璃。 c、五金配件：开启件、锁具、风撑选用广东“坚朗”牌，执手颜色 及型材颜色匹配. 平开上悬锁具采用双面执手坚朗两点锁，每件配两个加强风撑， 滑撑。 d、开启扇密封胶条采用三元乙丙系列。 e、外协件及型材相匹配，除不锈钢材料外均应进行防腐处理。 f、密封胶采用之江牌793中性硅酮密封胶。 一、施工顺序总进度安排 施工指导思想 坚持科学组织施工，成立工程施工项目部，强化公司的生产指挥协调职能，利用现代化管理、通讯、运输等手段，充分发挥本企业人力、
