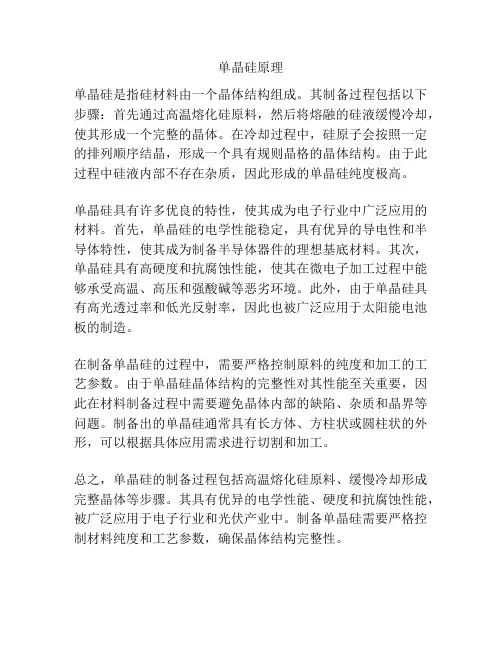

金属1001 覃文远3080702014 单晶硅制备方法 我们的生活中处处可见“硅”的身影和作用，晶体硅太阳能电池是近15年来形成产业化最快的。 单晶硅，英文，Monocrystallinesilicon。是硅的单晶体。具有基本完整的点阵结构的晶体。不同的方向具有不同的性质，是一种良好的半导材料。纯度要求达到99.9999%，甚至达到99.9999999%以上。用于制造半导体器件、太阳能电池等。用高纯度的多晶硅在单晶炉内拉制而成。 用途：单晶硅具有金刚石晶格，晶体硬而脆，具有金属光泽，能导电，但导电率不及金属，且随着温度升高而增加，具有半导体性质。单晶硅是重要的半导体材料。在单晶硅中掺入微量的第ЩA族元素，形成P型半导体，掺入微量的第VA族元素，形成N型，N型和P型半导体结合在一起，就可做成太阳能电池，将辐射能转变为电能。 单晶硅是制造半导体硅器件的原料，用于制大功率整流器、大功率晶体管、二极管、开关器件等。在开发能源方面是一种很有前途的材料。 单晶硅按晶体生长方法的不同，分为直拉法（CZ）、区熔法（FZ）和外延法。直拉法、区熔法生长单晶硅棒材，外延法生长单晶硅薄膜。直拉法生长的单晶硅主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。 直拉法 直拉法又称乔赫拉尔基斯法（Caochralski）法，简称CZ法。它是生长半导体单晶硅的主要方法。该法是在直拉单晶氯内，向盛有熔硅坩锅中，引入籽晶作为非均匀晶核，然后控制热场，将籽晶旋转并缓慢向上提拉，单晶便在籽晶下按照籽晶的方向长大。拉出的液体固化为单晶，调节加热功率就可以得到所需的单晶棒的直径。其优点是晶体被拉出液面不与器壁接触，不受容器限制，因此晶体中应力小，同时又能防止器壁沾污或接触所可能引起的杂乱晶核而形成多晶。直拉法是以定向的籽晶为生长晶核，因而可以得到有一定晶向生长的单晶。 直拉法制成的单晶完整性好，直径和长度都可以很大，生长速率也高。所用坩埚必须由不污染熔体的材料制成。因此，一些化学性活泼或熔点极高的材料，由于没有合适的坩埚，而不能用此法制备单晶体，而要改用区熔法晶体生长或其
浅析单晶硅的生产现状 发表时间：2018-07-23T16:41:02.197Z 来源：《知识-力量》2018年8月上作者：高磊刘佳佳[导读] 本文综述了制造光伏电池和集成电路用单晶硅的特点，对直拉法生长单晶硅的基本原理及生产工艺进行论述，并且分析了直拉法单晶生长过程中的主要杂质及其来源。（郑州大学，河南郑州 450001） 摘要：本文综述了制造光伏电池和集成电路用单晶硅的特点，对直拉法生长单晶硅的基本原理及生产工艺进行论述，并且分析了直拉法单晶生长过程中的主要杂质及其来源。关键词：单晶硅直拉法生产工艺前言 单晶硅属于立方晶系，金刚石结构，是一种性能优良的半导体材料。应用于制作晶体管、微处理器、存储器、模拟电路等，其中90%的半导体器件和集成电路都是用硅单晶制作的。目前，单晶硅在太阳能光伏电池和集成电路中的应用最为广泛。 随着电子通讯行业和太阳能光伏产业的快速发展，半导体工业也随之迅猛发展。到目前为止，太阳能光电工业基本上是建立在硅材料基础之上的，以硅材料为主的半导体专用材料在国民经济、军事工业中的地位非常重要，全世界的半导体器件中有95 % 以上是用硅材料制成。其中单晶硅则是半导体器件的核心材料，单晶硅属于立方晶系，具有类似金刚石的结构，硬度大，在较宽的温度范围内，都能够稳定地工作，其热稳定性和电学性能非常好。硅材料的优点及用途决定了它是目前最重要、产量最大、发展最快、用途最广泛的一种半导体材料。因此，单晶硅制备工艺发展迅速，产量大幅增加。 1单晶硅生产工艺 当前制备单晶硅主要有两种技术，根据晶体生长方式不同，可分为悬浮区熔法和直拉法。这两种方法制备的单晶硅具有不同的特性和不同的器件应用领域，区熔单晶硅主要应用于大功率器件方面，而直拉单晶硅主要应用于微电子集成电路和太阳能电池方面，是单晶硅的主体。 区熔法：在整个制备单晶硅的过程中，不需要使用石英坩埚支撑，高温的硅并没有和任何其它物质接触，因而很容易保持高纯度。这种方法制备的单晶硅氧含量低，但是不容易生长出较大直径的硅单晶。 直拉法：也被简称为CZ 法，现已成为制备单晶硅材料最为重要的方法之一。CZ法是将原料装在一个石英坩埚中，外面用石墨加热器进行加热，当原料被加热器熔化后，将籽晶插入熔体之中，在合适的温度下，边转动边提拉，即可获得所需单晶。直拉法的优点是：可以方便地观察晶体生长过程、晶体生长时内部热应力小、可以方便地使用“缩颈”工艺，降低位错密度，成品率高、方便的控制温度梯度、有较快的生长效率。 直拉法生长单晶的具体工艺过程包括装料、化料、熔接、引晶、放肩、转肩、等径生长和收尾这几个阶段： 1.装料：根据所设计的投料量，将块状多晶硅料装入石英坩埚内并放入到单晶炉中。在此阶段有两个问题需要特别注意: 投料量和熔料温度，避免在化料过程中产生不利的问题，例如挂边、破裂。 2.抽真空：将单晶炉内的空气抽出，真空合格后充入保护气体氩气。 3.化料：打开功率进行加热，使炉体上升到1500℃左右。熔硅时，应注意炉内真空度的变化，一般来说，在流动气氛下或在减压下熔硅比较稳定。熔硅温度升到1000℃时应转动坩埚，使坩埚各部受热均匀。 4.熔接：当硅料全部溶化，调整加热功率以控制熔体的温度。待熔体稳定后，降下籽晶至离液面3-5mm 距离，使籽晶预热，以减少籽晶与溶硅的温度差，从而减少籽晶与溶硅接触时在籽晶中产生的热应力。预热充分后的籽晶则可以继续下降与液面进行熔接，同时籽晶保持一定的旋转速度。 5.引晶：为排除籽晶在熔接时由于受热冲击而产生的位错延伸到晶体中，需要控制籽晶生长出一段长为100mm左右、直径为3～5mm的细颈，在引晶过程中需注意两个关键因素：坩埚的位置和液面温度。 6.放肩：为使得晶体直径达到制备要求的尺寸，进行放肩。引晶完成后，将拉速降低，同时降低功率开始放肩。放肩角一般控制在140°至160°之间，需适当调整放肩速度，保持圆滑光亮的放肩表面。放肩过程可通过降低拉速或者降低温度实现。 7.转肩：当放肩过程达到目标直径时，要对它的生长进行控制，通过提高拉晶速度进行转肩，使肩近似直角，进入等直径的纵向生长。 8.等径：当晶棒长到一定长度，就可以对其直径进行等径控制，以确保单晶棒直径的上下一致。等径过程在整个拉晶工艺中占用时间最多也是最重的阶段，这个阶段的工艺直接决定了单晶硅棒的质量。不仅要控制好晶体的直径，更为重要的是保持晶体的无错位生长。 9.收尾：在晶体生长接近尾声时，生长速度再次加快，同时升高硅熔体的温度，使得晶体的直径不断缩小，形成一个圆锥形，最终晶体离开液面，单晶硅生长完成。收尾的作用是防止位错反延。 10.停炉：当单晶硅与液面脱离后，不能立刻把晶棒升高，而是缓慢降低加热器功率直至为零，仍保持氩气的正常流通直至完全冷却，以防止空气对单晶硅表面的氧化。 2直拉单晶中存在的主要杂质目前，在直拉单晶硅中，主要杂质是氧和碳。 （1）单晶硅中的氧杂质在CZ法生长中，氧是直拉单晶硅中的主要杂质，氧不可避免地掺入硅单晶。其途径是在硅的熔点（1420℃）附近，熔硅与石英坩埚作用，生成sio进入硅熔体，溶解的氧经由熔体的对流和扩散传输到晶体和熔体的界面或自由表面。熔体中的部分氧在熔体自由表面蒸发，而余下的氧则通过晶体和熔体界面分凝而渗入晶体内。在实际直拉单晶硅中，氧浓度的表现为头部高、尾部低，在收尾处氧浓度有所上升，同时，氧浓度从单晶硅的中心部位到边缘是逐渐降低的。这是受晶体生长工艺变化的影响。 (2)单晶中的碳杂质
单晶硅生长技术的研究与发展 摘要：综述了单晶硅生长技术的研究现状。对改良热场技术、磁场直拉技术、真空高阻技术以及氧浓度的控制等技术进行了论述。 关键词：单晶硅；真空高阻；磁场；氧含量；氮掺杂 一、前言 影响国家未来在高新技术和能源领域实力的战略资源。作为一种功能材料，其性能应该是各向异性的，因此半导体硅大都应该制备成硅单晶，并加工成抛光片，方可制造IC器件，超过98％的电子元件都足使用硅单晶”引。生产单晶硅的原料主要包括：半导体单晶硅碎片，半导体单晶硅切割剩余的头尾料、边皮料等。目前，单晶硅的生长技术主要有直拉法(CZ)和悬浮区熔法(FZ)。在单晶硅的制备过程中还可根据需要进行掺杂，以控制材料的电阻率，掺杂元素一般为Ⅲ或V主族元素.生长制备后的单晶硅棒还需经过切片、打磨、腐蚀、抛光等工序深加工后方可制成用作半导体材料的单晶硅片。随着单晶硅生长及加工处理技术的进步，单晶硅正朝着大直径化(300ram以上)、低的杂质及缺陷含晕、更均匀的分布以及生产成本低、效率高的方向发展。 二、单晶硅的生长原理 在单晶硅生长过程中，随着熔场温度的下降，将发生由液态转变到固态的相变化。对于发生在等温、等压条件下的相变化，不同相之间的相对稳定性可由吉布斯自由能判定。AG可以视为结晶驱动力。 △G=△H—TAS (1) 在平衡的熔化温度瓦时，固液两相的自由能是相等的，即AG=0，因此 △G=AH一瓦X AS---O (2) 所以，AS=AH／T= (3) 其中，AH即为结晶潜热。将式(3)代入式(1)可得 (4) 由式(4)可以看出，由于AS是一个负值常数，所以△兀即过冷度)可被视为结晶的唯一驱动力。 以典型的CZ长晶法为例，加热器的作用在于提供系统热量，以使熔硅维持在高于熔点的温度。如果在液面浸入一品种，在品种与熔硅达到热平衡时，液面会靠着表面张力的支撑吸附在晶种下方。若此时将晶种往上提升，这些被吸附的液体也会跟着晶种往上运动，而形成过冷状态。这节过冷的液体由于过冷度产生的驱动力而结晶，并随着晶种方向长成单晶棒。在凝固结晶过程中，所释放出的潜热是一个间接的热量来源，潜热将借着传导作用而沿着晶棒传输。同时，晶棒表面也会借着热辐射与热对流将热量散失到外围，另外熔场表面也会将热量散失掉。于是，在一个固定的条件下，进入系统的热能将等于系统输出的热能陟。 三、硅单晶生长方法 1直拉(CZ)法 直拉法的生产过程简单来说就是利用旋转的籽晶从熔硅中提拉制备单晶硅。此法产量大、成本低，国内外大多数太阳能单晶硅片厂家多采用这种技术。目前，直拉法生产工艺的研究热点主要有：先进的热场构造、磁场直拉法以及对单晶硅中氧浓度的控制等方面。 (1)先进的热场构造 在现代下游IC产业对硅片品质依赖度日益增加的情况下，热场的设计要求越来越高。好的
长春单晶硅项目规划建设方案 投资分析/实施方案
摘要 硅棒在2018年和2020年能分别达到1942万片/月和2130万片/月，预计2015年到2020年之间符合年均增速为5.4%。硅棒指的是作用主要是耐火耐高温材料，做高温发热的元件,为无色立方或六方晶体，表面氧化或含杂质时呈蓝黑色。 从生产工艺来看，单多晶生产工艺差别主要体现在拉棒和铸锭环节，其中单晶硅棒工艺对设备、生产人员的要求严格，早期单晶硅片因长晶炉投料量、生长速率、拉棒速度等方面技术不够成熟，生产成本居高不下，而多晶硅锭使用铸锭技术成本优势明显而占据主要市场份额。 该单晶硅棒项目计划总投资18233.16万元，其中：固定资产投资14372.82万元，占项目总投资的78.83%；流动资金3860.34万元，占项目总投资的21.17%。 本期项目达产年营业收入36005.00万元，总成本费用27220.79万元，税金及附加349.50万元，利润总额8784.21万元，利税总额10345.33万元，税后净利润6588.16万元，达产年纳税总额3757.17万元；达产年投资利润率48.18%，投资利税率56.74%，投资回报率36.13%，全部投资回收期4.27年，提供就业职位655个。
长春单晶硅项目规划建设方案目录 第一章项目概论 一、项目名称及建设性质 二、项目承办单位 三、战略合作单位 四、项目提出的理由 五、项目选址及用地综述 六、土建工程建设指标 七、设备购置 八、产品规划方案 九、原材料供应 十、项目能耗分析 十一、环境保护 十二、项目建设符合性 十三、项目进度规划 十四、投资估算及经济效益分析 十五、报告说明 十六、项目评价 十七、主要经济指标
单晶硅与多晶硅的区别、功能及优缺点 单晶硅 硅有晶态和无定形两种同素异形体。晶态硅又分为单晶硅和多晶硅，它们均具有金刚石晶格，晶体硬而脆，具有金属光泽，能导电，但导电率不及金属，且随温度升高而增加，具有半导体性质。 单晶硅在日常生活中是电子计算机、自动控制系统等现代科学技术中不可缺少的基本材料。电视、电脑、冰箱、电话、手表、汽车，处处都离不开单晶硅材料，单晶硅作为科技应用普及材料之一，已经渗透到人们生活中的各个角落。 单晶硅在火星上是火星探测器中太阳能转换器的制成材料。火星探测器在火星上的能量全部来自太阳光，探测器白天休息---利用太阳能电池板把光能转化为电能存储起来，晚上则进行科学研究活动。也就是说，只要有了单晶硅，在太阳光照到的地方，就有了能量来源单晶硅在太空中是航天飞机、宇宙飞船、人造卫星必不可少的原材料。人类在征服宇宙的征途上，所取得的每一步进步，都有着单晶硅的身影。航天器材大部分的零部件都要以单晶硅为基础。离开单晶硅，卫星会没有能源，没有单晶硅，航天飞机和宇航员不会和地球取得联系，单晶硅作为人类科技进步的基石，为人类征服太空作出了不可磨灭的贡献。 单晶硅在太阳能电池中得到广泛的应用。高纯的单晶硅是重要的半导体材料，在光伏技术和微小型半导体逆变器技术飞速发展的今天，利用硅单晶所生产的太阳能电池可以直接把太阳能转化为光能，实现了迈向绿色能源革命的开始。单晶硅太阳能电池的特点：1.光电转换效率高，可靠性高； 2.先进的扩散技术，保证片内各处转换效率的均匀性； 3.运用先进的PECVD成膜技术，在电池表面镀上深蓝色的氮化硅减反射膜，颜色均匀美观；4.应用高品质的金属浆料制作背场和电极，确保良好的导电性。 单晶硅广阔的应用领域和良好的发展前景北京2008年奥运会将把"绿色奥运"做为重要展示面向全世界展现，单晶硅的利用在其中将是非常重要的一环。现在，国外的太阳能光伏电站已经到了理论成熟阶段，正在向实际应用阶段过渡，太阳能硅单晶的利用将是普及到全世界范围，市场需求量不言而喻。
单晶硅太阳能电池/DSSC/PERC技术 2015-10-20 单晶硅太阳能电池 2.太阳能电池片的化学清洗工艺切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒. 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。 1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。由于SC-1是H2O2和NH4OH 的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 具体的制作工艺说明（1）切片：采用多线切割，将硅棒切割成正方形的硅片。（2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。（3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。（4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为0.3－0.5um。（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。（6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。（7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3 ，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD法或喷涂法等。（9）烧结：将电池芯片烧结于镍或铜的底板上。（10）测试分档：按规定参数规范，测试分类。 生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制结、去磷硅玻璃、等离子刻蚀、镀减反射膜、丝网印刷、快速烧结和检测分装等主要步骤。本文介绍的是晶硅太阳能电池片生产的一般工艺与设备。 一、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。该工序主要用来对硅片的一些技术

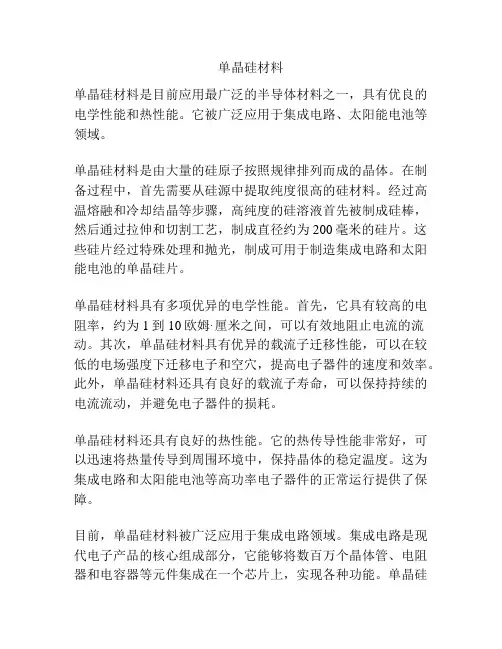

单晶硅材料简介 摘要：单晶硅是硅的单晶体，具有完整的点阵结构，纯度要求在99.9999%以上，是一种良好的半导体材料。制作工艺以直拉法为主，兼以区熔和外延。自从1893年光生伏效应的发现，太阳能电池就开始在人们的视线中出现，随着波兰科学家发展了生长单晶硅的提拉法工艺以及1959年单晶硅电池效率突破10%，单晶硅正式进入商业化。我国更是在05年把太阳能电池的产量提高到10MW/年，并且成为世界重要的光伏工业基地。单晶硅使信息产业成为全球经济发展中增长最快的先导产业，世界各国也重点发展单晶硅使得单晶硅成为能源行业宠儿。地壳中含量超过25.8%的硅含量使得单晶硅来源丰富，虽然暂时太阳能行业暂时以P 型电池主导，但遭遇边际效应的P型电池终将被N型电池所取代。单晶硅前途不可限量。 关键字：性质；历史；制备；发展前景 Monocrystalline silicon material Brief Introduction Abstract: Monocrystalline silicon is silicon single crystal with complete lattice structure, purity over 99.9999%, is a good semiconductor materials.Process is given priority to with czochralski method, and with zone melting and extension.Since 1893 time born v effect, found that solar cells began to appear in the line of sight of people, with the development of polish scientist pulling method of single crystal silicon growth process and single crystal silicon battery efficiency above 10% in 1959, monocrystalline silicon formally enter the commercial.5 years of our country is in the production of solar cells to 10 mw/year, and become the world pv industrial base.Monocrystalline silicon makes information industry become the world's fastest growing economy in the forerunner industry, the world also make focus on monocrystalline silicon single crystal silicon darling become the energy industry.Content more than 25.8% of silicon content in the crust has rich source of monocrystalline silicon, while the solar industry to temporarily P type battery, but in the marginal effects of p-type battery will eventually be replaced by N type battery.Future of monocrystalline silicon. Key words: silicon;Properties;History;Preparation;Prospects for development 一、单晶硅基本性质以及历史沿革 硅有晶态和无定形两种同素异形体。晶态硅又分为单晶硅和多晶硅，它们均具有金刚石晶格，晶体硬而脆，具有金属光泽，能导电，但导电率不及金属，且随温度升高而增加，具有半导体性质。晶态硅的熔点1410C,沸点2355C,密度2.32~2.34g/cm3，莫氏硬度为7。 单晶硅是硅的单晶体。具有基本完整的点阵结构的晶体。不同的方向具有不同的性质，是一种良好的半导材料。纯度要求达到99.9999%，甚至达到99.9999999%以上。 熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。单晶硅具有准金属的物理性质，有较弱的导电性，其电导率随温度的升高而增加，有显著的半导电性。超纯的单晶硅是本征半导体。在超纯单晶硅中掺入微量的ⅢA族元素，如硼可提高其导电的程度，而形成p型硅半导体；如掺入微量的ⅤA族元素，如磷或砷也可提高导电程度，形成n型硅半导体。 最开始是1893年法国的实验物理学家E.Becquerel发现液体的光生伏特效应，简称为光伏效应。在1918年的时候波兰科学家Czochralski发展生长单晶硅的提拉法工艺。1959年Hoffman电子实现可商业化单晶硅电池效率达到10%，并通过用网栅电极来显著减少光伏电池串联电阻；卫星探险家6号发射，共用9600片太阳能电池列阵，每片2c㎡，共20W。由此单晶硅生产的太阳能电池正式进入商业化方向。 同样在中国，单晶硅的发展也是伴随着太阳能电池的发展。在1958年的时候我国开始
单晶硅太阳能电池板，铝合金边框，钢化玻璃面板 拍前请确认货期。 详细参数： 多晶硅太阳能板100W 可充12V/24V 净重：11KGS 工作电压：33.5V 工作电流：2.99A 开路电压：41.5V 短路电流：3.57A 蓄电池：24V/12V 二、产品特点： ●采用平均转换效率在15%以上的优质单晶硅太阳电池单片，具有优良的弱光 响应性能，符合IEC61215和电气保护II级标准。太阳能电池转换效率高。 而且太阳能电池板阵列一次性性能佳。 ●太阳能电池板阵列的表面采用高透光绒面钢化玻璃封装，气密性、耐候性好， 抗腐蚀。 ●阳极氧化铝边框：机械强度高，具有良好的抗风性和防雹性，可在各种复杂 恶劣的气候条件下使用，便于安装。 ●太阳能电池板在制造时，先进行化学处理，表面做成了一个象金字塔一样的 绒面，能减少反射，更好地吸收光能。 ●采用双栅线，使组件的封装的可靠性更高。 ●太阳能电池板阵列抗冲击性能佳，符合IEC国际标准。 ●太阳能电池板阵列层之间采用双层EVA材料以及TPT复合材料，组件气密性 好，抗潮，抗紫外线好，不容易老化。 ●直流接线盒：采用密封防水、高可靠性多功能ABS塑料接线盒，耐老化防水 防潮性能好；连接端采用易操作的专用公母插头，使用安全、方便、可靠。 ●带有旁路二极管能减少局部阴影而引起的损害。 ●工作温度：-40℃～+90℃ ●使用寿命可达20年以上，衰减小于20%。 三、问题集锦： 1、什么是太阳能电池 答：太阳能电池是基于半导体的光伏效应将太阳辐射直接转换为电能的半导体器件。现在商品化的太阳能电池主要有以下几种类型：单晶硅太阳能电池、多晶硅太阳能电池、非晶硅太阳能电池，目前还有碲华镉电池、铜铟硒电池、纳米氧化钛敏化电池、多晶硅薄膜太阳能电池及有机太阳能电池等。
什么是单晶硅 单晶硅可以用于二极管级、整流器件级、电路级以及太阳能电池级单晶产品的生产和深加工制造，其后续产品集成电路和半导体分离器件已广泛应用于各个领域，在军事电子设备中也占有重要地位。 在光伏技术和微小型半导体逆变器技术飞速发展的今天，利用硅单晶所生产的太阳能电池可以直接把太阳能转化为光能，实现了迈向绿色能源革命的开始。北京2008年奥运会将把“绿色奥运”做为重要展示面向全世界展现，单晶硅的利用在其中将是非常重要的一环。现在，国外的太阳能光伏电站已经到了理论成熟阶段，正在向实际应用阶段过渡，太阳能硅单晶的利用将是普及到全世界范围，市场需求量不言而喻。 单晶硅产品包括φ3”----φ6”单晶硅圆形棒、片及方形棒、片，适合各种半导体、电子类产品的生产需要，其产品质量经过当前世界上最先进的检测仪器进行检验，达到世界先进水平。 相对多晶硅是在单籽晶为生长核，生长的而得的。单晶硅原子以三维空间模式周期形成的长程有序的晶体。多晶硅是很多具有不同晶向的小单晶体单独形成的，不能用来做半导体电路。多晶硅必须融化成单晶体，才能加工成半导体应用中使用的晶圆片 加工工艺： 加料—→熔化—→缩颈生长—→放肩生长—→等径生长—→尾部生长 （１）加料：将多晶硅原料及杂质放入石英坩埚内，杂质的种类依电阻的Ｎ或Ｐ型而定。杂质种类有硼，磷，锑，砷。 （２）熔化：加完多晶硅原料于石英埚内后，长晶炉必须关闭并抽成真空后充入高纯氩气使之维持一定压力范围内，然后打开石墨加热器电源，加热至熔化温度（１４２０℃）以上，将多晶硅原料熔化。 （３）缩颈生长：当硅熔体的温度稳定之后，将籽晶慢慢浸入硅熔体中。由于籽晶与硅熔体场接触时的热应力，会使籽晶产生位错，这些位错必须利用缩颈生长使之消失掉。缩颈生长是将籽晶快速向上提升，使长出的籽晶的直径缩小到一定大小（４－６ｍｍ）由于位错线与生长轴成一个交角，只要缩颈够长，位错便能长出晶体表面，产生零位错的晶体。 （４）放肩生长：长完细颈之后，须降低温度与拉速，使得晶体的直径渐渐增大到所需的大小。 （５）等径生长：长完细颈和肩部之后，借着拉速与温度的不断调整，可使晶棒直径维持在正负２ｍｍ之间，这段直径固定的部分即称为等径部分。单晶硅片取自于等径部分。 （６）尾部生长：在长完等径部分之后，如果立刻将晶棒与液面分开，那么热应力
单晶硅棒、单晶硅片成品和主要原料 单质硅有无定形及晶体两种。无定形硅为灰黑色或栗色粉末，更常见的是无定形块状，它们是热和电的不良导体、质硬，主要用于冶金工业（例如铁合金及铝合金的生产）及制造硅化物。晶体硅是银灰色，有金属光泽的晶体，能导电（但导电率不及金属）故又称为金属硅。高纯度的金属硅（≥99．99％）是生产半导体的材料，也是电子工业的基础材料。掺杂有微量硼、磷等元素的单晶硅可用于制造二极管、晶体管及其他半导体器件。 由于半导体技术不断向高集成度，高性能，低成本和系统化方向发展，半导体在国民经济各领域中的应用更加广泛。单晶硅片按使用性质可分为两大类：生产用硅片；测试用硅片。 半导体元件所使用的单晶硅片系采用多晶硅原料再经由单晶生长技术所生产出来的。多晶硅所使用的原材料来自硅砂（二氧化硅）。目前商业化的多晶硅依外观可分为块状多晶与粒状多晶。 多晶硅的品质规格： 多晶硅按外形可分为块状多晶硅和棒状多晶硅；等级分为一、二、三级免洗料。 多晶硅的检测： 主要检测参数为电阻率、碳浓度、N型少数载流子寿命；外形主要是块状的大小程度；结构方面要求无氧化夹层；表面需要经过酸腐蚀，结构需致密、平整，多晶硅的外观应无色斑、变色，无可见的污染物。对于特殊要求的，还需要进行体内金属杂质含量的检测。 单晶硅棒品质规格： 单晶硅棒的主要技术参数
其中电阻率、OISF密度、以及碳含量是衡量单晶硅棒等级的关键参数。这些参数在单晶成型后即定型，无法在此后的加工中进行改变。 测试方法： 电阻率：用四探针法。 OISF密度：利用氧化诱生法在高温、高洁净的炉管中氧化，再经过腐蚀后观察其密度进行报数。 碳含量：利用红外分光光度计进行检测。 单晶硅抛光片品质规格： 单晶硅抛光片的物理性能参数同硅单晶技术参数 单晶硅抛光片的表面质量：正面要求无划道、无蚀坑、无雾、无区域沾污、无崩边、无裂缝、无凹坑、无沟、无小丘、无刀痕等。背面要求无区域沾污、无崩边、无裂缝、无刀痕。(太阳能人才太阳能招聘人才招聘太阳能商情网)
单晶硅太阳能电池 1.基本结构 2.太阳能电池片的化学清洗工艺 切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒。 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。
1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面。 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。 由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH 的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。 另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 3.太阳能电池片制作工艺流程图 具体的制作工艺说明 （1）切片：采用多线切割，将硅棒切割成正方形的硅片。 （2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将 硅片表面切割损伤层除去30－50um。 （3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备 绒面。 （4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行 扩散，制成PN＋结，结深一般为0.3－0.5um。
单晶硅电磁片生产工艺流程 ?1、硅片切割，材料准备： ?工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型（掺硼）。 ?2、去除损伤层： ?硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。 ? ? 3、制绒： ?制绒，就是把相对光滑的原材料硅片的表面通过酸或碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。对于单晶硅来说一般采用NaOH加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80度，浓度约1~2%，腐蚀时间约15分钟。对于多晶来说，一般采用酸法腐蚀。 ? 4、扩散制结：
?扩散的目的在于形成PN结。普遍采用磷做n型掺杂。由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。 ? 5、边缘刻蚀、清洗： ?扩散过程中，在硅片的周边表面也形成了扩散层。周边扩散层使电池的上下电极形成短路环，必须将它除去。周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。 目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。 扩散后清洗的目的是去除扩散过程中形成的磷硅玻璃。 ? 6、沉积减反射层： ?沉积减反射层的目的在于减少表面反射，增加折射率。广泛使用PECVD淀积SiN ,由于PECVD淀积SiN时,不光是生长SiN 作为减反射膜,同时生成了大量的原子氢,这些氢原子能对多晶硅片具有表面钝化和体钝化的双重作用,可用于大批量生产。 ? 7、丝网印刷上下电极： ?电极的制备是太阳电池制备过程中一个至关重要的步骤，它不仅决定了发射区的结构，而且也决定了电池的串联电阻和电
单晶硅抛光片的物理性能参数同硅单晶技术参数 厚度（T） 200-1200um 总厚度变化（TTV）＜10um 弯曲度（BOW）＜35um 翘曲度（WARP）＜35um 单晶硅抛光片的表面质量：正面要求无划道、无蚀坑、无雾、无区域沾污、无崩边、无裂缝、无凹坑、无沟、无小丘、无刀痕等。背面要求无区域沾污、无崩边、无裂缝、无刀痕。 （2）加工工艺知识 多晶硅加工成单晶硅棒： 多晶硅长晶法即长成单晶硅棒法有二种： CZ（Czochralski）法 FZ（Float-Zone Technique）法 目前超过98％的电子元件材料全部使用单晶硅。其中用CZ法占了约85％，其他部份则是由浮融法FZ生长法。CZ法生长出的单晶硅，用在生产低功率的集成电路元件。而FZ法生长出的单晶硅则主要用在高功率的电子元件。CZ法所以比FZ法更普遍被半导体工业采用，主要在于它的高氧含量提供了晶片强化的优点。另外一个原因是CZ法比FZ法更容易生产出大尺寸的单晶硅棒。 目前国内主要采用CZ法 CZ法主要设备：CZ生长炉 CZ法生长炉的组成元件可分成四部分 （1）炉体：包括石英坩埚，石墨坩埚，加热及绝热元件，炉壁 （2）晶棒及坩埚拉升旋转机构：包括籽晶夹头，吊线及拉升旋转元件 （3）气氛压力控制：包括气体流量控制，真空系统及压力控制阀 （4）控制系统：包括侦测感应器及电脑控制系统 加工工艺： 加料→熔化→缩颈生长→放肩生长→等径生长→尾部生长 （1）加料：将多晶硅原料及杂质放入石英坩埚内，杂质的种类依电阻的N或P型而定。杂质种类有硼，磷，锑，砷。 （2）熔化：加完多晶硅原料于石英埚内后，长晶炉必须关闭并抽成真空后充入高纯氩气使之维持一定压力范围内，然后打开石墨加热器电源，加热至熔化温度（1420℃）以上，将多晶硅原料熔化。 （3）缩颈生长：当硅熔体的温度稳定之后，将籽晶慢慢浸入硅熔体中。由于籽晶与硅熔体场接触时的热应力，会使籽晶产生位错，这些位错必须利用缩劲生长使之消失掉。缩颈生长是将籽晶快速向上提升，使长出的籽晶的直径缩小到一定大小（4-6mm）由于位错线与生长轴成一个交角，只要缩颈够长，位错便能长出晶体表面，产生零位错的晶体。 （4）放肩生长：长完细颈之后，须降低温度与拉速，使得晶体的直径渐渐增大到所需的大小。 （5）等径生长：长完细颈和肩部之后，借着拉速与温度的不断调整，可使晶棒直径维持在正负2mm之间，这段直径固定的部分即称为等径部分。单晶硅片取自于等径
高效晶体硅太阳能电池技术 摘要：晶体硅太阳能电池是目前应用技术最成熟、市场占有率最高的太阳能电池。本文在解释常规太阳能电池能量损失机理的基础上，介绍了可应用于商业化生产的高效晶体硅太阳能电池技术及其工艺流程，并对每种电池技术的优、缺点及工艺难度进行了评价。 关键词：晶体硅电池；高效电池；商业化 1 引言 能源是一个国家经济和社会发展的基础. 目前广泛使用的石油、天然气、煤炭等化石能源面临着严峻的挑战. 2005年2 月我国通过了《中华人民共和国可再生能源法》,从立法角度推进可再生能源的开发和利用,这是解决我国能源与环境、实现可持续发展的重要战略决策。 不论从资源的数量、分布的普遍性,还是从清洁性、技术的可靠成熟性来说,太阳能在可再生能源中都具有更大的优越性,光伏发电已成为可再生能源利用的首要方式。而晶硅太阳电池一直占据着光伏市场的最大份额. 与其它的可再生能源一样,目前要使之从补充能源过渡到替代能源,太阳电池光伏发电推广的最大制约因素仍然是发电成本。围绕着降低生产成本的目标,以高效电池获取更多的能量来代替低效电池一直是科学研究的的热门[1]. 近年来 高效单晶硅太阳能电池研究已取得巨大成就，在美国、德国和日本,高效太阳能电池研究正如火如荼，特别是美国，商品化高效电池的转换效率已超过20%。 . 2 硅太阳能电池能量损失机理 目前研究成果表面，影响晶体硅太阳能电池转换效率的原因主要来自两个方面：①光学损失. 包括电池前表面反射损失、接触栅线的阴影损失以及长波段的非吸收损失,其中反射和阴影损失是可以通过技术措施减小的,而长波非吸收损失与半导体性质有关；②电学损失. 它包括半导体表面及体内的光生载流子复合、半导体和金属栅线的体电阻以及金属-半导体接触（欧姆接触）电阻损失. 相对而言,欧姆损失在技术上比较容易降低,其中最关键的是降低光生载流子的复合,它直接影响太阳电池的开路电压。而提高电池效率的关键之一就是提高开路电压V oc。光生载流子的复合主要是由于高浓度的扩散层在前表面引入了大量的复合中心。此外,当少数载流子的扩散长度与硅片的厚度相当或超过硅片厚度时,背表面的复合速度S b 对太阳电池特性的影响也很明显。而从商业太阳电池来看,为了降低太阳电池的成本和提高效率,现在生产厂家也在不断地减小硅片的厚度,以降低原材料的价格.因此必须有减少前、背两个表面的光生载流子复合的结构和措施. 3 高效晶体硅太阳能电池技术 3.1 背接触电池IBC/MWT/EWT （1）IBC电池（PCC电池） 背接触电池是由Sunpower公司开发的高效电池，其特点是正面无栅状电极，正负极交叉排列在背面，量产效率可达19%～20%。 这种把正面金属栅线去掉的电池结构有很多优点[2]：（1）减少正面遮光损失，相当于增加了有效半导体面积，有利于增加电池效率；（2）有可能大大降低组件装配成本，因为全部外部接触均在单一表面上；（3）从建造结构的观点看来提供了增值，因为汇流条和焊线串接存在引起的视觉不适被组件背面所替代。
. 单晶硅太阳能电池/DSSC/PERC技术 2015-10-20
单晶硅太阳能电池
2.太阳能电池片的化学清洗工艺切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥0.4 μm颗粒，利用兆声波可去除≥0.2 μm颗粒. 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。 1、用H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被
排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 具体的制作工艺说明（1）切片：采用多线切割，将硅棒切割成正方形的硅片。（2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。（3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。（4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为0.3－0.5um。（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。（6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。（7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3 ，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD 法或喷涂法等。（9）烧结：将电池芯片烧结于镍或铜的底板上。（10）测试分档：按规定参数规范，测试分类。 生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制结、
高效晶体硅太阳电池简介（1） PERC电池是澳大利亚新南威尔士大学光伏器件实验室最早研究 的高效电池。它的结构如图2-13a所示，正面采用倒金字塔结构，进行双面钝化，背电极通过一些分离很远的小孔贯穿钝化层与衬底接触，这样制备的电池最高效率可达到23.2％[26]。由于背电极是通过一些小孔直接和衬底相接触的，所以此处没能实现钝化。为了尽可能降低此处的载流子复合，所设计的孔间距要远大于衬底的厚度才可。然而孔间距的增大又使得横向电阻增加（因为载流子要横向长距离传输才能到达此处），从而导致电池的填充因子降低。另外，在轻掺杂的衬底上实现电极的欧姆接触非常困难，这就限制了高效PERC电池衬底材料只能选用电阻率低于0.5 Ωcm以下的硅材料。 为了进一步改善PERC电池性能，该实验室设想了在电池的背面增加定域掺杂，即在电极与衬底的接触孔处进行浓硼掺杂。这种想法早已有人提出，但是最大的困难是掺杂工艺的实现，因为当时所采用的固态源进行硼掺杂后载流子寿命会有很大降低。后来在实验过程中发现采用液态源BBr3进行硼掺杂对硅片的载流子寿命影响较小，并且可以和利用TCA制备钝化层的工艺有很好的匹配。1990年在PERC结构和工艺的基础上，J.Zhao在电池的背面接触孔处采用了BBr3定域扩散制备出PERL电池，结构如图2.13b所示[27]。定域掺硼的温度为900 ℃，时间为20 min，随后采用了drive-in step技术（1070 ℃，2 h）。经过这样处理后背面接触孔处的薄层电阻可降到20 Ω/□以下。孔间距离也进行了调整，由2 mm缩短为250 μm，大大减少了横
向电阻。如此，在0.5 Ωcm和2 Ωcm的p型硅片上制作的4 cm2的PERL电池的效率可达23-24％，比采用同样硅片制作的PERC电池性能有较大提高。 1993年该课题组对PERL电池进行改善，使其效率提高到24％，1998年再次提高到24.4％，2001年达到24.7％，创造了世界最高记录。这种PERL电池取得高效的原因是[28]：（1）正面采光面为倒金字塔结构，结合背电极反射器，形成了优异的光陷阱结构；（2）在正面上蒸镀了MgF2/ZnS双层减反射膜，进一步降低了表面反射；（3）正面与背面的氧化层均采用TCA工艺（三氯乙烯工艺）生长高质量的氧化层，降低了表面复合；（4）为了和双层减反射膜很好配合，正面氧化硅层要求很薄，但是随着氧化层的减薄，电池的开路电压和短路电流又会降低。为了解决这个矛盾，相对于以前的研究，增加了“alneal”工艺，即在正面的氧化层上蒸镀铝膜，然后在370 ℃的合成气氛中退火30 min，最后用磷酸腐蚀掉这层铝膜。经过“alneal”工艺后，载流子寿命和开路电压都得到较大提高，而与正面氧化层的厚度关系不大。这种工艺的原理是，在一定温度下，铝和氧化物中OH-离子发生反应产生了原子氢，在Si/SiO2的界面处对一些悬挂键进行钝化。（5）电池的背电场通过定域掺杂形成，掺杂的温度和时间至关重要，对实现定域掺杂的接触孔的设计也非常重要，因为这关系到能否在整个背面形成背电场以及体串联电阻的大小。在这个电池中浓硼扩散区面积为30 μm×30 μm，接触孔的面积为10 μm ×10 μm，孔间距为250 μm，浓硼扩散区的面积仅占背面积的1.44%。定域扩散
