电器图纸符号.doc
序号敷设方式标注名称旧代号新代号
1 用瓷瓶或瓷柱敷设CP K
2 用塑料线槽敷设XC PR
3 用金属线槽敷设MR
4 穿水煤气管敷设RC
5 穿焊接钢管敷设SC
6 穿电线管敷设DG MT
7 穿聚氯乙烯硬质管敷设 VG PC
8 穿聚氯乙烯半硬质管敷设RVG FPC
9 穿聚氯乙烯塑料波纹电线管敷设 KPC
10 用电缆桥架敷设CT
11用瓷夹敷设CJ PL
12用塑料夹敷设VJ PCL
13 穿金属软管敷设SPG CP
14 直接埋设 DB
15 电缆沟埋设 TC
16 混凝土排管埋设 CE
17 沿钢索敷设 SPG M
18沿屋架或跨崖架敷设 LM AB
19 沿柱或跨柱敷设 ZM AC
20 沿墙面敷设QM WE 或WS
21 沿天棚面或顶板面敷设PM CE
22 在能进人的吊顶内敷设 PEM SCE
23 暗敷设在梁内LA BC
24 暗敷设在柱内ZA CLC
25 暗敷设在墙内QA WC
26 暗敷设在地面内DA FC
27 暗敷设在屋面或顶板内PA CC
28 暗敷设在不能进人的吊顶内PNA SCE
29 线吊式 SW
30 自在器线吊式 X SW
31 固定线吊式 X1 SW1
32 防水线吊式 X2 SW2
33 吊线器式 X3 SW3
34 链吊式 L CS
35 管吊式 G DS
36 壁装式 B W
37 吸顶式 D C
38 嵌入式 R R
39 顶棚内安装 DR CR
40 墙壁内安装 BR WR
41 台上安装 T T
42 支架上安装 J S
43 柱上安装 Z CL
44 座装 ZH HM
PR 塑料线槽敷设
PC 硬制塑料管敷设
FPC 半硬制塑料管敷设
SC 薄电线管敷设
RC 水煤气管敷设
MR 封闭式金属线槽敷设
CT 电线桥架或托盘敷设
K 瓷瓶或拄式绝缘子敷设
PCL 塑料夹敷设
CP 蛇皮管/金属软管敷设
QR 铝合金线槽敷设
PL阻燃半硬聚乙烯管敷设
AL 铝皮线卡敷设
SR 沿钢索敷设
BE 沿屋架或跨屋架敷设
CLE 沿柱或跨柱敷设
WE 沿墙面敷设
ACE 能进入的吊顶内敷设
CE 沿顶棚面或顶板面敷设
BC 暗敷设在梁内
CLC 暗敷设在柱内
WC 暗敷设在墙内
FC 暗敷在地面
CC 暗敷在顶板内
ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管
管路敷设标注方法
SC：焊接钢管
TC：电线管镀锌或非镀锌薄钢管
PC：硬质塑料管
CT：电缆桥架
CP：金属软管
SR：钢线槽
MR: 金属线槽
RC：水煤气管
KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管
导线敷设部位：
CT：电缆桥架敷设
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CC：沿现浇板内暗敷设
CE：沿天棚面或顶棚面敷设
AC 沿或跨柱敷设
ACE：在能进入人的吊顶在敷设
SCE 吊顶内敷设
BC:暗敷设在梁内
CLC：暗敷设在柱子内
BC 暗敷设在梁内
WC：暗敷设在墙内
WE：沿墙明敷设
WS 沿墙面敷设
FC：地板或地面下敷设
CC：暗敷设在屋面或顶板内
RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV 芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根.
RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可！呵呵，通常是两根对绞RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。但是芯线之间的排列没有特别要求。
常用照明术语和单位 在进行照明设计时，有许多种照明指标，从而使照明设计走上了量化的轨道。特别是使用计算机以后，照明设计更为细致，这也就是要求更为科学地使用照明术语、照明物理量及计量单位。 1.1常用照明术语 1.1.1视觉 1）明视觉 在亮度超过10cd/㎡的环境里，视觉完全有锥状感受细胞起作用，最大的视觉响应在光谱蓝绿区间中的555nm处。此时的视觉称为明视觉。明视觉能够辨认很小的细节，并且有颜色感觉。 2）暗视觉 当环境亮度低于10‐2cd/㎡时，属于暗视觉的范围。此时，主要由视网膜的杆状细胞起作用。暗视觉只有明暗感觉而无颜色感觉。眼睛适应暗视觉需要3min的时间。 3）中介视觉当景物亮度增加到10‐2cd/㎡时，除明亮度增加外，还可以发现三个效应： A. 察觉物体中心凹的部分与察觉边缘一样容易； B. 开始感觉到颜色； C. 不同颜色的相对明亮度发生变化，尤其是红色比兰色更强。 此时，视网膜的锥状细胞和杆状细胞共同起作用。 4）阈限可见度：似见非见细节或目标时的可见度称为阈限可见度。
5）亮度对比C视野中目标亮度和背景亮度差与背景亮度之比，即 C=|Lt-Lb|/Lb 式中Lt----目标亮度（cd/㎡） Lb----背景亮度（cd/㎡） 6）阈值对比ˉC在阈值可见度时的亮度对比值。 7）对比：对视野中同时或连续看到的两个部分外观上的差别的评定成为对比。对比可分为亮度对比、明度对比和颜色对比。如不特别强调，通常指亮度对比。 8）明度对比：对视野中的目标和背景的主观亮度差别的评定称为亮度对比。对于彩色物体则指对明度差别的评定。 9）可见度：人眼辨认物体存在或形状的难易程度称为可见度。在室内应用时，以标准观察条件下恰可感知的标准视标的对比或大小定义。在室外应用时，以人眼恰可看到标准目标的距离定义。 10）可见度水平：作业的可见度水平（VL）是作业亮度对比C 和通过薄膜刚好能看清阈值对比ˉC之比： VL=C/ˉC 可见度水平是以观察者的阈限对比为单位来度量的。 11）对比显现因数（CRF）评价照明系统所产生的光幕反射对作业可见度影响的因数。该系数是一个作业在给定的照明系统下的可见度与该作业在参考照明条件的可见度之比。 1.1.2光环和照明装置
施工图常用符号及图例大全（收藏备查） 一、识图 1、先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。 2、阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求，也可了解到图中没有绘出而设计人员认为应该说明的内容。 3、建筑施工图——结构施工图——设备施工图顺序逐张阅读。 4、在各类专业图纸阅读中，基本图和详图要对照阅读，看清楚各专业图纸表示的主要内容。 5、如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸），以保证建筑物的强度和施工质量。 二、建筑符号 1、定位轴线 （1）作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 （2）定位轴线的编号 横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写；
平面图上定位轴线的编号，宜标注在图样的下方与左侧，在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号； 对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示:
2、索引符号与详图符号 详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 3、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。 相对标高：以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高：指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。
照明类常用专业名词解释 照明类常用专业名词解释 来源：HCB照明网作者：HCB 1、光(light) 光是一种电磁波,是整个电磁波谱中极小范围的一部分光是能量的一种形态;光是电磁波辐射到人的眼睛，经视觉神经转换为光线，即能被肉眼看见的那部份光谱。这类射线的波长范围在360到830nm之间，仅仅是电磁辐射光谱非常小的一部份。温度远远高于50Hz工作时的温度，从而产生更高色温的白色色表和更好的显色性。 可见光：由光源发出的辐射能中的一部分，即能产生视觉的辐射能.常被称作为“可见光”。 可见光的波长：从380nm----780nm 紫外线的波长：从100nm---380nm，肉眼看不见。 红外线的波长：从780nm---1mm，肉眼看不见。 2、色温(CT-color temperature) 是将一标准黑体加热，温度升高至某一程度时，颜色开始由红—浅红-橙黄-白-蓝白-蓝，逐渐变化，利用这种光色变化的特性，某光源的光色与黑体在某一温度下呈现的光色相同时，我们将黑体当时的绝对温度称为该光源的相关色温，用绝对温度 K(kelvim)表示。黑体辐射理论是建立在热辐射基础上的，所以白炽灯一类的热辐射光源的光谱功率分布与黑体在可见区的光谱功率分布比较接近，都是连续光谱，用色温的概念完全可以描述这类光源的颜色特性。 3、显色指数(Ra) 衡量光源显现被照物体真实颜色的能力参数。 显色指数(0-100)越高的光源对颜色的再现越接近自然原色。 3.1、色温与感觉 3.2、显色性的效果与用途
4、光通量(流明Lm)Φ (luminous flux ) 光源发射并被人的眼睛接收的能量之和即为光通量。流明是光通量的单位。一般情况下，同类型的灯的功率越高，光通量也越大。例如：一只 40W的普通白炽灯的光通量为350---470lm，而一只40W的普通直管形荧光灯的光通量为2800lm左右，为白炽灯的6--8倍。(发光愈多流明数愈大) 5、光效(luminous efficacy of light source) 光源所发出的总光通量与该光源所消耗的电功率(瓦)的比值，称为该光源的光效。单位：流明 /瓦(lm/W) 光源将电能转化为可见光的效率，即光源消耗每一瓦电能所发出的光，数值越高表示光源的效率越高。从经济(能效)方面考虑，光效是一个重要的参数。 白炽灯：8-14lm/W 单端荧光灯：55-80 lm/W 自镇流荧光灯：50-70 lm/W 高压钠灯：80-140 lm/W 金卤灯：60-90 lm/W 卤钨灯： 15-20 lm/W 6、平均寿命(average life) 指一批灯燃点，当其中有50%的灯损坏不亮时所燃点的小时数。单位：小时( h) 7、经济寿命(economic life) 在同时考虑灯泡的损坏以及光束输出衰减的状况下，其综合光束输出减至一特定比例的小时数。此比例用于室外的光源为百分之七十，用于室内的光源如日光灯为百分之八十。 8、光强(luminous intensity ) 光源在某一给定方向的单位立体角内发射的光通量称为光源在该方向的发光强度，简称光强。单位：坎德拉cd 9、照度(illuminance) 单位：勒克斯 (Lux, lx) 照度是光通量与被照面之比值。照度是用来说明被照面(工作面)上被照射的程度，通常用其单位面积内所接受的光通量来表示，单位为勒克斯(lx)或流明每平方米(lm/m2)。1 lux之照度为1 lumen之光通量均匀分布在面积为一平方米之区域。单位被照面上接收到的光通量称为照度。如果每平方米被照面上接收到的光通量为 1(1m)，则照度为1(1x)。单位：勒克斯(1x)。 1勒克斯(1x)相当于被照面上光通量为1流明(1m)时的照度。夏季阳光强烈的中午地面照度约5000 1x，冬天晴天时地面照度约为2000 1x，晴朗的月夜地面照度约0.2 1x。 10、亮度( luminance)
怎么识别电气仪表图纸符号？ 1、电气图的作用：阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。 2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。 3、元件和连接线是电气图的主要表达内容 ⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成，如果将电源设备、开关设备和用电设备看成元件，则电路由元件与连接线组成，或者说各种元件按照一定的次序用连接线起来就构成一个电路。 ⑵元件和连接线的表示方法 ①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。 ②元件用于布局图中时有位置布局法和功能布局法。 ③连接线用于电路图中时有单线表示法和多线表示法。 ④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。 4、图形符号、文字符号（或项目代号）是电气图的主要组成部分。一个电气系统或一种电气装置同各种元器件组成，在主要以简图形式表达的电气图中，无论是表示构成，表示功能，还是表示电气接线等等，通常用简单的图形符号表示。 5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。一个电气系统中，各种电气设备和装置之间，从不同角度、不同侧面存在着不同的关系。 ⑴能量流——电能的流向和传递。 ⑵信息流——信号的流向和传递。 ⑶逻辑流——相互间的逻辑关系。 ⑷功能流——相互间的功能关系。 四、电气图用图形符号： 1、图形符号的含义：用于图样或其他文件以表示一个设备或概念的图形、标记或字符。或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形，是一种以简明易懂的方式来传递一种信息，表示一个实物或概念，并可提供有关条件、相关性及动作信息的工业语言。 2、图形符号由一般符号、符号要素、限定符号等组成。 ⑴、一般符号：表示一类产品或此类产品牲的一种通常很简单的符号。 ⑵、符号要素：它具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。 ⑶、限定符号：用以提供附加信息的一种加在其他符号上的符号。它一般不能单独使用，但一般符号有时也可用作限定符号。 限定符号的类型： ①、电流和电压的种类：如交、直流电，交流电中频率的范围，直流电正、负极，中性线、中性线等。 ②、可变性：可变性分为内在的和非内在的。 内在的可变性指可变量决定于器件自身的性质，如压敏电阻的阻值随电压而变化。 非内在的可变性指可变量由外部器件控制的，如滑线电阻器的阻值是借外部手段来调节的。 ③、力和运动的方向：用实心箭头符号表示力和运动的方向。 ④、流动方向：用开口箭头符号表示能量、信号的流动方向。 ⑤、特性量的动作相关性：它是指设备、元件与速写值或正常值等相比较的动作特性，通常的限定符号是>、 3、图形符号的分类
建筑电气CAD图纸常用符号大全 敷设方式和敷设部位敷设方式： SC:穿焊接钢管敷设； CT:用电缆桥架敷设; 敷设 部位： WE ：沿墙面敷设； WC ：暗敷设在墙内； FC ：暗敷设在地面或地板内； CC ： 暗敷设在屋面或顶板内； BMG1是负荷开关，SB 是塑壳断路器，BM7是分断能力10KA 的 微断。 SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C 项(红) KV:(电压) 千伏 BV:散线MEB:总等电位 LEB:局部等电位线路敷设方式代号 PVC ——用阻燃塑料管敷设 DGL —— 用电工钢管敷设 VXG ——用塑制线槽敷设 GXG ——用金属线槽敷设 KRG ——用可挠型 塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设 ZM ——沿柱敷设 QM ——沿墙敷设 PL ——沿天棚敷设③线路暗敷部位代号 LA ——暗设在梁内 ZA —暗设在柱 内 QA —暗设在墙内 PA ——暗设在屋面内或顶棚内 DA ——暗设在地面或地板内 PNA —暗设在不能进入的吊顶内④照明灯具安装方式代号 D ——吸顶式 L ——链吊式 G ———管吊式 B ——壁装式 R ———嵌入式 BR ———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a ——b(c×d)e ——f 其中：a--回路编号 b--导线型号 c--导 线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位表示2根导线表示3根导线 表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度， m f--安装方式 L--光源种类，白炽灯或荧光灯 YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护 套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16 平方毫米。 YJV-3X4-SC25-HDPE50；YJV ：交联聚乙烯电缆，3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设 BV-5×16 SC32：导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。 BV-2×2.5：导线型号为铜芯塑料绝缘线，2根2.5mm2。 VV-5x2.5-SC32/WC/FC 指 5*2.5平方的VV （规格）电缆穿32的焊接钢管 沿墙或地面暗敷设。 FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。 WP1-BV(3×50＋ 1×35)CT CE 表示：1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2， 沿顶板面用电缆桥架敷设。 WL2-BV(3×2.5)SC15 WC 表示：2号照明线路、3根2.5mm 2 铜芯塑料绝缘导线穿钢管沿墙暗敷。 ZR-BV 阻燃型铜芯聚氯乙烯绝缘电线。 NH-B-YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套B 类成束阻燃型耐火电力电缆。 TMY-3（80*8）+1 （60*6）：80*8表示ABC 三相为80*8的铜排60*6为零排。TMY 是硬铜母（铜排母线） 的意思。 RVS ：铜芯pvc 护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。 RVV ：铜芯pvc 内护pv 外护平行护套线，通常用于弱电电源供电等。 BV ，BV 电线，全称是铜芯聚氯乙烯绝缘电线。因为分类和用途是用来分布电流用的，属于布 电线类，用字母B 表示；绝缘材料为聚氯乙烯，用字母V 表示，因而得。开关器件符号 说明： TIMS-125/80/43002 其中4表示四级；300：热磁脱扣器；2：电机保护用。 DZ47-60/3P-25：小型断路器，型号DZ47-60，三相25A 。 C65N-16A ：2P 是指适使用 C65小规格的断路器，最大分断电流为6000A ，额定电流为16A ，2P 指双极的，VE-30mA 指漏电保护电流为30mA C65N-C16/3P：C65指断路器型号，N 表示分断电流为6000A ，
工作面(working face)：通常指在其上面进行工作的平面。当没有其它规定时一般把室内照明的工作面假设为离地面0.75m高的水平面。 视觉作业(visual task)：在工作和活动中，必须观察的呈现在背景前的细节或目标。 光幕反射：在视觉作业上镜面反射与漫反射重叠出现的现象。 反射眩光(reflected glare/indirect glare)：由视野中光泽表面的反射所产生的眩光。 直接眩光(direct glare)：由视野中高亮度或未曾充分遮蔽的光源所产生的眩光。 眩光评价点：室内端墙垂直中线上，站位时取1.5m高，坐位时取1.2m高，与墙面垂直距离1.0m处为眩光评价点。一般情况下一个房间取两个眩光评价点。 眩光角：室内最远处灯具和眩光评价点的连线与灯具的下垂线之间的夹角称γ角，γ角大于或等于45o的范围称眩光角。 眩光(glare)：视野内有亮度极高的物体或强烈的亮度对比，则可以造成视觉不舒适称为眩光。眩光分为失能性眩光和不舒适性眩光，眩光是影响照明质量的重要因素。 维护系数(maintenance factor): 经过一段时间工作后，照明系统在作业面上产生的平均照度（即维持照度）与系统新安装时的平均照度（即初始照度）的比值。 光通维特率(Lumen Maintenance) 灯在寿命期间内一特定时间的光通量与该灯的初始光通量之比，以百分数来表示。 灯具效率(Luminaire efficiency) 灯具效率(也叫光输出系数)是衡量灯具利用能量效率的重要标准，它是灯具输出的光能量与灯具内光源输出的光能量之间的比例。 显色性(color rendering): 有时会称作演色性。光源的显色性是由显色指数来表明，它表示物体在光下颜色比基准光（太阳光）照明时颜色的偏离能较全面反映光源的颜色特性。 显色分两种： 忠实显色：能正确表现物质本来的颜色需使用显色指数(Ra)高的光源，其数值接近100，显色性最好。 效果显色：要鲜明地强调特定色彩，表现美的生活可以利用加色法来加强显色效果。 采用低色温光源照射，能使红色更鲜艳； 采用中色温光源照射，使蓝色具有清凉感； 采用高色温光源照射，使物体有冷的感觉。 色温光色气氛效果 >5000K 清凉(带蓝的白色) 冷的气氛 3300-5000K 中间(白) 爽快的气氛 <3300K 温暖(带红的白色) 稳重的气氛 a. 色温与亮度高色温光源照射下，如亮度不高则给人们有一种阴气的气氛；低色温光源照射下，亮度过高会给人们有一种闷热感觉。 b. 光色的对比在同一空间使用两种光色差很大的光源，其对比将会出现层次效果，光色对比大时，在获得亮度层次的同时，又可获得光色的层次。
绿色照明----通过科学的照明设计，采用效率高、寿命长、安全和性能稳定的照明器产品，最终达到高效、舒适、安全、经济、有益于环境和改善人们身心健康并体现现代化文明的照明系统。 节能灯----指消耗较少的电能而达到较高的光照效果的照明产品，如荧光灯、环型灯、直管型荧光灯、紧凑型荧光灯等。 光通维特率----灯在规定的条件下燃点，灯在寿命期间内一特定时间的光通量与该灯的初始光通量之比，以百分数来表示。 国标要求：2000h不小于78%。 国外先进水平：2000h不小于90%。 美国能源之星：40%额定寿命时不小于80%。 国内水平：注重质量的企业，并采用保护膜工艺，基本都能达到国标。 我司水平：根据规格的不同有一些差别，2U/12mm管径/9W、11W节能灯2000h达到87% 功率因数----交流电路中电压有效值与电流有效值的乘积为视在功率，而有功功率只是其中的一部分。功率因数是灯管的有功功率与视在功率之比。 功率因数低，则电流中的谐波含量越高，对电网产生污染，破坏电网的平衡度，无功损耗增加 显色指数----衡量光源显现实照物体真实颜色能力的参数。显色指数（0-100）高的光源对颜色的再现越接近自然原色。显色指数低导致颜色失真。以下是常用灯种的显色指数： 白炽灯：>95 管型荧光灯：65-80 三基色稀土荧光灯：80左右高压钠灯：25-60 金卤灯：70-90 色温----当光源所发出的光的颜色与“黑体”在某一温度下辐射的颜色相同时，“黑体的温度就称为该光源的色温。“黑体”的温度越高，光谱中蓝色的成分则越多，而红色的成分则越少。例如：白炽灯的光色是暖白色，其色温为2700K左右，而日光色荧光灯的色温则是6400K 左右。单位：开尔文（K）。白炽灯的色温一般在2700K左右、日光灯的色温在2700-6400K 左右、钠灯的色温在2000K左右 光效----光源将电能转化为可见光的效率，即光源消耗每一瓦电能所发出的光，数值越高表示光源的效率越高。从经济（能效）方面考虑，光效是一个重要的参数。单位：流明/瓦（lm/w）。 白炽灯：8-14lm/W 单端荧光灯：55-80 lm/W 高压钠灯：80-140 lm/W 自镇流荧光灯：50-70 lm/W 金卤灯：60-90 lm/W 卤钨灯：15-20 lm/W 照度----单位被照面上接收到的光通量称为照度。如果每平方米被照面上接收到的光通量为1（lm），则照度为1(lx)。单位：勒克斯（lx）。1勒克斯（lx）相当于每平方米被照面上光通量为1流明（lm）时的照度。夏季阳光强烈的中午地面照度约5000 lx，冬天晴天时地面照度约2000 lx，晴朗的月夜地面照度约0.2 lx。 光通量----光源发射并被人的眼睛接收的能量之和即为光通量。单位：流明（lm）,符号Φ,。一般情况下，同类型的灯的功率越高，光通量也越大。
3电气施工图常用符号
————————————————————————————————作者：————————————————————————————————日期：
第三章电气施工图常用符号 【学习目标】 1．了解电气施工图中文字符号和图形符号意义； 2．熟识各种文字符号和图形符号； 3．了解接线端子标示意义方法。 【知识要点】 1.文字符号分类及表示意义； 2.图形符号的种类及代表所电气设备； 3.接线端子标记方法。 第一节文字符号 一、文字符号用于电气技术领域中技术文件的编制，也可以标注在电气设备、装置和元器件上或近旁，以表示电气设备、装置和元器件的名称、功能、状态和特性。 1、文字符号分为基本文字符号和辅助文字符号， ⑴、基本文字符号 基本文字符号有单字母符号与双字母符号两种。单字母符号按拉
丁字母顺序将各种电气设备、装置和元器件划分为23大类，每一类用一个专用单字母符号表示，如“C”表示电容器类，“R”表示电阻器类等。双字母符号由一个表示种类的单字母符号与另一个字母组成，且以单字母符号在前，另一个字母在后的次序排列，如“F”表示保护器件类，则“FU”表示为熔断器，“FR”表示为热继电器。例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。 ⑵、辅助文字符号 辅助文字符号用来表示电气设备、装置和元器件以及电路的功能、状态和特征。由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。如“L”表示限制，“RD”表示红色等。辅助文字符号也可以放在表示种类的单字母符号之后组成双字母符号，如“YB”表示，“SP”表示压力传感器等。例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；辅助字母还可以单独使用，如“ON”表示接通，“M”表示中间线，“PE”表示保护接地等。单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。辅助文字符号可以单独使用， 2、电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。这两个标准都是根据IEC国际标准而制定的。在GB 7159—87《电
电气图形符号大全 时间：2012/8/10 11:44:44 电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。 图形符号的种类和组成 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 图形符号分类： 限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关性，辐射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。
配电箱符号 序号名称符号（字 母） 备注 1高压开关柜AH 2高压计量柜AM 3高压配电柜AA 4高压电容柜AJ 5低压电力配电箱柜AP 6低压照明配电箱柜AL 7应急电力配电箱柜APE 8应急照明配电箱柜ALE 9低压负荷开关箱柜AF 10低压电容补偿柜ACC或ACP 11直流配电AD 12操作信号箱柜AS 13控制屏台箱柜AC 14继电保护箱柜AR 15计量箱柜AW 16励磁箱柜AE 17低压漏电断路器箱柜ARC 18双电源自动切换箱柜AT 19多种电源配电箱柜AM 20刀开关箱柜AK 21电源插座箱AX 22建筑自动化控制器箱ABC 23火灾报警控制器箱AFC 24设备监控器箱ABC 25住户配线箱ADD 26信号放大器箱ATF 27分配器箱AVP 28接线端子箱AXT
配电箱符号 序号名称符号（字母）备注 一、电线穿线管一般有： 1PVC管：PC20 2焊接钢管：SC20 3扣压式镀锌薄壁电线管：KBG20 4紧定式镀锌薄壁电线管：JDG20 二、电气设计施工图中常用线路敷设方式： 序 名称符号名称符号号 1沿钢线槽敷设SR沿屋架或跨屋架敷设BE 2沿柱或跨柱敷设CLE沿墙面敷设WE 3沿天棚面或顶棚面敷设CE在能进入人的吊顶内 ACE 敷设 4暗敷设在梁内BC暗敷设在柱内CLC 5暗敷设在墙内WC暗敷设在顶棚内CC 6暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC 7吊顶内敷设,要穿金属管SCE 一，导线穿管表示 序 符号名称符号名称号 1SC-焊接钢管CT-桥架 2MT-电线管PC-PVC塑料硬管3FPC-阻燃塑料硬管MR-金属线槽4M-钢索CP-金属软管5PR-塑料线槽RC-镀锌钢管 二，导线敷设方式的表示 1DB-直埋TC-电缆沟 2BC-暗敷在梁内CLC-暗敷在柱内 3WC-暗敷在墙内CE-沿天棚顶敷设 4CC-暗敷在天棚顶内SCE-吊顶内敷设 5F-地板及地坪下SR-沿钢索 6BE-沿屋架，梁WE-沿墙明敷
01，电气施工图中配电箱AL/PL是什么意思，为什么？ 我知道AL代表照明配电箱。PL代表动力配电箱。但为什么这么标志。而有的还标志为XM等。有没有文字符号对照表 在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。 GB7159《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB7159无关，是对A的限定，L—Light（照明）；P—Power （动力）。X表示端子、插头、插座等。XM的含义要看图纸才能确定。动力配电箱一般不用PL表示。 AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱. 02，电气施工图配电箱名字 ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES, ALEW,APEW,HX麻烦把这些名字说下 一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动； 像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义 配电箱系统图中 C65N-D/3P20ALC1-D25LR2-D1312~18YC-4*6P32-F C L123/WP1是什么意思，哪位大侠帮忙解释下，谢谢 C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3 极;20ALC1-D25：新型交流接触器LR2-D13:热继电器 YC-4*6P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1分别为电力线路1，照明线路1，应急线路1 04,ALE在电气图中指什么设备？图形符号是什么？ 指应急照明配电箱（有双电源）。A表示配电设备（箱、柜）；L表示用于照明类； E表示用于应急（照明）。如AL--正常照明配电箱。 05,建筑安装配电箱怎么算几模，或几P? 建筑安装配电箱怎么算几模，或几P?配电箱系统图中：是依据自动开关C65N级数？还是回路个数？帮忙详细解释一下。 再帮忙解释下这些符号的意思： DZ47TSM,DS139,DYM1,NB1,QTS,RWM5,COM2TIB1,HTC,BKN,AJ M C65N,S250S,5SX,E4CB 小型配电箱（一般是照明配电箱），也叫终端电器，模数化终端电器。
电气图纸中的常见符标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]

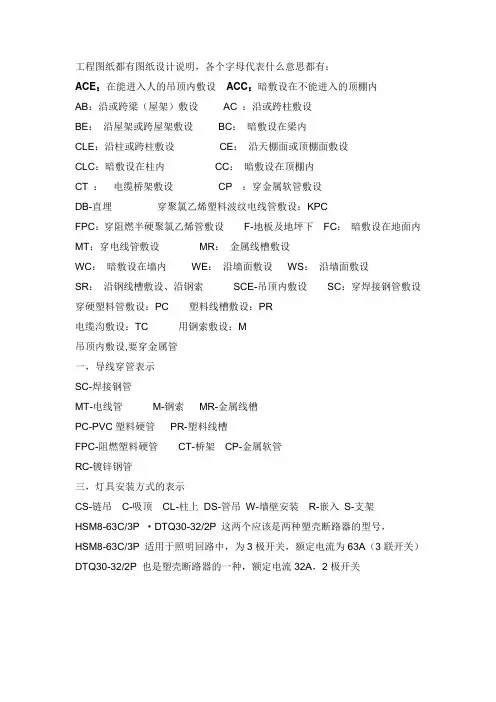

电气图纸中的常见符号 一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管
FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁
WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）
电器图纸符号.doc 序号敷设方式标注名称旧代号新代号 1 用瓷瓶或瓷柱敷设CP K 2 用塑料线槽敷设XC PR 3 用金属线槽敷设MR 4 穿水煤气管敷设RC 5 穿焊接钢管敷设SC 6 穿电线管敷设DG MT 7 穿聚氯乙烯硬质管敷设 VG PC 8 穿聚氯乙烯半硬质管敷设RVG FPC 9 穿聚氯乙烯塑料波纹电线管敷设 KPC 10 用电缆桥架敷设CT 11用瓷夹敷设CJ PL 12用塑料夹敷设VJ PCL 13 穿金属软管敷设SPG CP 14 直接埋设 DB 15 电缆沟埋设 TC 16 混凝土排管埋设 CE 17 沿钢索敷设 SPG M 18沿屋架或跨崖架敷设 LM AB 19 沿柱或跨柱敷设 ZM AC 20 沿墙面敷设QM WE 或WS 21 沿天棚面或顶板面敷设PM CE 22 在能进人的吊顶内敷设 PEM SCE 23 暗敷设在梁内LA BC 24 暗敷设在柱内ZA CLC 25 暗敷设在墙内QA WC 26 暗敷设在地面内DA FC 27 暗敷设在屋面或顶板内PA CC 28 暗敷设在不能进人的吊顶内PNA SCE 29 线吊式 SW 30 自在器线吊式 X SW 31 固定线吊式 X1 SW1 32 防水线吊式 X2 SW2 33 吊线器式 X3 SW3 34 链吊式 L CS 35 管吊式 G DS 36 壁装式 B W 37 吸顶式 D C 38 嵌入式 R R 39 顶棚内安装 DR CR 40 墙壁内安装 BR WR
41 台上安装 T T 42 支架上安装 J S 43 柱上安装 Z CL 44 座装 ZH HM PR 塑料线槽敷设 PC 硬制塑料管敷设 FPC 半硬制塑料管敷设 SC 薄电线管敷设 RC 水煤气管敷设 MR 封闭式金属线槽敷设 CT 电线桥架或托盘敷设 K 瓷瓶或拄式绝缘子敷设 PCL 塑料夹敷设 CP 蛇皮管/金属软管敷设 QR 铝合金线槽敷设 PL阻燃半硬聚乙烯管敷设 AL 铝皮线卡敷设 SR 沿钢索敷设 BE 沿屋架或跨屋架敷设 CLE 沿柱或跨柱敷设 WE 沿墙面敷设 ACE 能进入的吊顶内敷设 CE 沿顶棚面或顶板面敷设 BC 暗敷设在梁内 CLC 暗敷设在柱内 WC 暗敷设在墙内 FC 暗敷在地面 CC 暗敷在顶板内 ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管 管路敷设标注方法 SC：焊接钢管 TC：电线管镀锌或非镀锌薄钢管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 MR: 金属线槽 RC：水煤气管 KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管 导线敷设部位：
电气图纸中的常见符号 一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架
1 / 17 金属线槽MR-钢索M- CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋电缆沟TC-暗敷在梁内BC-暗敷在柱内CLC-暗敷在墙内WC-沿天棚顶敷设CE-暗敷在天棚顶内CC- SCE-吊顶内敷设F-地板及地坪下沿钢索SR-沿屋架，梁BE-沿墙明敷WE-三，灯具安装方式的表示CS-链吊管吊DS-2 / 17 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR
塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 3 / 17 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3
直度-一个条件，一个面元素或轴是一条直线。 平整度-是条件，表面有所有的元素在一个平面。 圆度- 描述条件对革命的表面（圆柱，圆锥，球）在所有点的表面相交的任何飞机。 圆柱度- 描述了一个条件的旋转面，使所有的点面距离相等，一个共同的旋转轴。 线轮廓度-是条件允许量相同的剖面变化，醚单边或双边，沿着一条线元素的特征。 面轮廓度-是条件允许量相同的剖面变化，醚单边或双边，上表面。 周围标志-表明公差适用于所有周围的部分表面。 倾斜度-是表面，轴，或中线，这是从某一特定角度基准平面或轴。 垂直度-条件是表面，轴，或线，这是90度的基准平面或基准轴 平行度 -一个表面，线，或轴，这是等距离的所有点，基准平面或轴。 位置公差- 定义一个区域内的轴或中心平面的一个特点是允许不同的真正的（理论上精确）位置。 同心度-描述在其中一个条件的 2个或更多的功能，在任何组合，有一个共同的旋转轴。 对称度 -是一种状况，其中一个功能（或功能）是处理有关对称中心平面基准特征。 跳动-是复合偏离理想形式的一部分表面上通过革命旋转（360 度）的一部分，在基准轴 全跳动-是同时复合控制所有表面元素在所有圆轮廓测量位置的部分是通过旋转 360。 直径-圆形特征时使用的显示领域的绘图或表明，宽容是针锋相对的当用在特征控制框架 圆锥锥度-是用来表明锥度锥度。这个符号是始终显示垂直腿向左。 斜坡度-是用来表明坡平锥度。这个符号是始终显示垂直腿向左。 深度-是用来表明，一方面适用于深度的特征。这个符号之前的深度 值之间没有空间。
正方形- 是用来表明，一个单一的尺寸适用于方形。符号之前的尺寸之间没有空间。 半径-创建一个区域定义的弧（最大和最小半径）。零件表面必须躺在这个区域。 δ 厚度 新代词（t ） 球形直径公差值-前应在指定的公差值代表球区。此外，一个位置公差可能被用来控制的位置，一个球形特征相对于其他特征的一部分。符号为球形直径之前的尺寸大小的特征和位置公差值， 表明一个球形公差带 C 45°倒角 之间-表明一个外形公差适用于几个连续的功能，可以指定在外形公差的开始和结束。这些信件是参考使用符号（1994）或词之间的图纸发到早期版本的标准。
常用照明术语 绿色照明----通过科学的照明设计，采用效率高、寿命长、安全和性能稳定的照明器产品，最终达到高效、舒适、安全、经济、有益于环境和改善人们身心健康并体现现代化文明的照明系统。 节能灯----指消耗较少的电能而达到较高的光照效果的照明产品，如荧光灯、环型灯、直管型荧光灯、紧凑型荧光灯等。 光通维特率----灯在规定的条件下燃点，灯在寿命期间内一特定时间的光通量与该灯的初始光通量之比，以百分数来表示。 国标要求：2000h不小于78%。 国外先进水平：2000h不小于90%。 美国能源之星：40%额定寿命时不小于80%。 国内水平：注重质量的企业，并采用保护膜工艺，基本都能达到国标。 功率因数----交流电路中电压有效值与电流有效值的乘积为视在功率，而有功功率只是其中的一部分。功率因数是灯管的有功功率与视在功率之比。 功率因数低，则电流中的谐波含量越高，对电网产生污染，破坏电网的平衡度，无功损耗增加. 显色指数----衡量光源显现实照物体真实颜色能力的参数。显色指数（0-100）高的光源对颜色的再现越接近自然原色。显色指数低导致颜色失真。以下是常用灯种的显色指数： 白炽灯： >95 管型荧光灯：65-80 三基色稀土荧光灯：80左右高压钠灯： 25-60 金卤灯： 70-90 色温----当光源所发出的光的颜色与“黑体”在某一温度下辐射的颜色相同时，“黑体的温度就称为该光源的色温。“黑体”的温度越高，光谱中蓝色的成分则越多，而红色的成分则越少。例如：白炽灯的光色是暖白色，其色温为2700K 左右，而日光色荧光灯的色温则是6400K左右。单位：开尔文（K）。白炽灯的色温一般在2700K左右、日光灯的色温在2700-6400K左右、钠灯的色温在2000K 左右 光效----光源将电能转化为可见光的效率，即光源消耗每一瓦电能所发出的
1 继电器K J 2 电流继电器KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器KAI XMJ 14 继电器KC ZJ 15 热继电器KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR或KON HJ 20 跳闸继电器KTR TJ 21 合闸继电器KCP HWJ 22 跳闸继电器KTP TWJ 23 电源监视继电器KVS JJ 24 压力监视继电器KVP YJJ 25 电压继电器KVM YZJ 26 事故信号继电器KCA SXJ 27 继电保护跳闸出口继电器KOU BCJ 28 手动合闸继电器KCRM SHJ 29 手动跳闸继电器KTPM STJ 30 加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32 闭锁继电器KLA或KCB BSJ 33 同期检查继电器KSY TJJ 34 自动准同期装置ASA ZZQ 35 自动重合闸装置ARE ZCJ 36 自动励磁调节装置AVR或AAVR ZTL 37 备用电源自动投入装置AATS或RSAD BZT 38 按扭SB AN 39 合闸按扭SBC HA 40 跳闸按扭SBT TA 41 复归按扭SBre或SBR FA 42 试验按扭SBte YA 43 紧急停机按扭SBes JTA 44 起动按扭SBst QA
施工图常用符号、图例大全 一、定位轴线 1、作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 2、定位轴线的编号 1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。 3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
二、索引符号与详图符号 1）详细表示某些重要局部，需要另绘制其详图进行表达。 2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 三、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。 结构标高: 指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。
四、引出线
五、其他符号 1、连接符号： 对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。 连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。 2、折断符号 1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。 2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
