第八章（选择、判断、填空共23题）
一.选择题
1、PROM、PLA、PAL三种可编程器件中，（）是可编程的。
A、PROM的或门阵列
B、PAL的与门阵列
C、PAL的与门阵列或门阵列
D、PROM的与门阵列
2、PAL是指（）。
A、可编程逻辑阵列
B、可编程阵列逻辑
C、通用阵列逻辑
D、只读存储器
3、用PROM进行逻辑设计时，应将逻辑函数表达式表示成（）。
A、最简“与—或”表达式
B、最简“或—与”表达式
C、标准“与—或”表达式
D、标准“或—与”表达式
4．可编程逻辑器件PLD，其内部均由与阵列和或阵列组成。其中，与阵列可编程的器件有（）
A、ROM
B、PLA
C、PAL
D、GAL
5、用PLA进行逻辑设计时，应将逻辑函数表达式变换成（）。
A、异或表达式
B、与非表达式
C、最简“与—或”表达式
D、标准“或—与”表达式
6、GAL16V8的最多输入输出端个数为（）。
A、8输入8输出
B、10输入10输出
C、16输入8输出
D、16输入1输出
7、ispLSI器件中的GLB是指（）。
A、全局布线区
B、通用逻辑块
C、输出布线区
D、输出控制单元
8、SYNARIO是一种（）
A、时钟信号
B、布线软件
C、通用电子设计工具软件
D、绘图工具
9、GAL是指（）。
A、专用集成电路
B、可编程逻辑阵列逻辑
C、通用集成电路
D、通用阵列逻辑
10．在使用isp设计软件时，完成了（）这一步之后，既可对器件进行下载编程。
A、设计输入
B、布局布线
C、逻辑仿真
D、JED文件生成
二、判断改错题（判断各题正误，正确的在括号内记“√”，错误的的在括号内记“×”并改正。）
1．PLA的与门阵列是可编程的，或门阵列是固定的。（）
2．用PROM实现四位二进制到Gray码的转换时，要求PROM的容量为4 × 4b。（）3．进行逻辑设计时，采用PLD器件比采用通用逻辑器件更加灵活方便。（）
4．用GAL器件即可实现组合电路功能，又可实现时序电路功能。（）
5．ispLSI系列器件是基于可编程数字开关的复杂PLD产品。（）
三、填空题
1．PLD是由等四部分电路组成。根据阵列和输出结构的不同，PLD可分为
四种基本类型。
2．GAL器件有、、三种工作模式。
3．HDPLD是一种，具有等一系列ASIC的优点。
4．HDPLD按基本结构分为、；按编程次数可分为、、。
5．PROM的与阵列，或阵列；PLA的与阵列，或阵列。6．PAL的与阵列，或阵列；GAL的与阵列，或阵列。7．可配置逻辑块CLB是的基本逻辑单元，CLB分为、两部分。8．SM是FPGA中的，它是通用PI交换处的。依靠SM转换，可将的输出，从PI中一段段地传送到芯片的任一位置。
答案
一、选择题
1. A B C
2. B
3. C
4. B C D
5. C
6. C
7. B
8. C
9. D
10. D
二、判断改错题
1．×。PLA的与门阵列和或门阵列都是可编程的。
2．×。用PROM实现四位二进制到Gray码的转换时，要求PROM的容量为24× 4b。
3．√。
4．√。
5．×。ispLSI系列器件是基于与或阵列结构的复杂PLD产品。
三、填空题
1．输入缓冲、与阵列、或阵列、输出缓冲；PROM、PLA、PAL、GAL；
2．寄存器模式、复合模式、简单模式；
3．可编程的大规模逻辑器件、保密强、可靠性高；
4．与或结构、标准门阵列、一次编程、多次编程、无限次编程；
5．固定、可编程、可编程、可编程；
6．可编程、固定、可编程、固定；
7．FPGA、组合部分、时序部分；
8．开关矩阵、转换控制逻辑、CLB。
数字电子技术基础期末考试试卷 1.时序逻辑电路一般由和两分组成。 2.十进制数（56）10转换为二进制数为和十六进制数为。 3.串行进位加法器的缺点是，想速度高时应采用加法器。 4.多谐振荡器是一种波形电路，它没有稳态，只有两个。 5.用6个D 触发器设计一个计数器，则该计数器的最大模值M=。 123（1（24．T ，图1 5 时，6．D 触发器 的Q 和Q1的表达式，并画出其波形。 图 D=Q n+1=Q 1= 7.已知电路如图4所示，试写出: ①驱动方程； ②状态方程； ③输出方程； ④状态表；
⑤电路功能。图4 1．设计一个三变量偶检验逻辑电路。当三变量A 、B 、C 输入组合中的“1”的个数为偶数时F=1，否则F=0。选用8选1数选器或门电路实现该逻辑电路。 要求： （1）列出该电路F(A,B,C)的真值表和表达式； （2ABCF 2求： （1（21.3.4.产生5.32 10分，共 70分） 1．解： 2．证明：左边 3．解： （1）化简该 函数为最简与或式： 解： F 3()43A B C D E A B C D E AB AC A D E =++++--------------=?+++--------------=++-------------分 分 分 ()()33()(1)22BC D B C AD B BC D BAD CAD BC BC BC D BA CA =++++--------------=++++--------------=++++-----------------------分 分分分
填对卡诺图圈对卡诺图-----------2分 由卡诺图可得： F A B A C D A C D B C B D =++++------------------------------2分 （2）画出用两级与非门实现的最简与或式电路图： 则可得电路图如下：------------------------------------------------2分 4．T 1=0.7T=0.7f= T 1=q= 1T T 5．6． 方程： n n n Q Q K Q 0 0000=+ 1111110(n n n n Q J Q K Q Q X +=+=⊕（2分） ③输出方程：n n Q Q Y 01=-----------------------------------------（1分） ④状态表：--------------------------------------------------------------------（3分） ⑤从状态表可得：为受X 控制的可逆4进制值计数器。-----------------------------（2分） 1．解：（1）依题意得真值表如下:--------------------------3分 0102J J Q ⊕（分）
作业5 截止日期：2015-5-25 要求：写出步骤，独立完成 内容：第八章、第十章 1．课本第八章练习8.2。（20分） 提示：参考例8.1。 参考解答：i DS=K/2*(V GS-V T)2=K/2*(V DS-V T)2 i ds=K/2*2*(V DS-V T)*v ds=K(V DS-V T)*v ds 2．课本第八章练习8.6。（20分） 提示：参考8.2.2和8.2.4节，图8.19。 参考解答：v O=V S-R L*K/2*(V GS-V T)2=V S-R L*K/2*(v1-V T)2 在v1=V1时的小信号模型如下： 所以：1）r o=R L; 2)R TH=R L,U TH=-R L*K(V1-V T)*vi 3)r i=
3．课本第八章问题8.2的a, b, c三小题。（20分） 提示： 参考解答：i DS=K/2*(V GS-V T)2 ;v IN=V GS+v OUT ; V GS=v IN-v OUT i DS=K/2*(V GS-V T)2=K/2*(v IN-v OUT-V T)2 ids=K/2*2*(V IN-V OUT-V T)=K(V IN-V OUT-V T)*vin；所以g m=K(V IN-V OUT-V T) vout=ids*R=RK(V IN-V OUT-V T)*vin;vout/vin=RK(V IN-V OUT-V T) 4．课本第十章练习10.16。 提示：参考10.1.3小节。 参考解答：i R1=i R2=i C；v2=R2*i R2； V1=(R1+R2)*i C+V C=(R1+R2)*C*dV C/dt+V C； V C=V1(1-e-t/((R1+R2)*C))=6(1-e-t/0.009)=6(1-e-1000t/9) V2=R2*i R2=R2*i C=R2*C*dV C/dt=2000*3*10-6*6*(-e-1000t/9*(-1000/9))=4e-1000t/9 5．课本第十章练习10.24。假设RC时间常量的值很小。 提示：参考10.7。
数字电路复习题 （注意：以下题目是作为练习和考试题型而设，不是考题，大家必须融会贯通，举一反三。） 1、逻辑电路可以分为 组合逻辑电路 电路和 时序逻辑电路 电路。 2、数字电路的基本单元电路是 门电路 和 触发器 。 3、数字电路的分析工具是 逻辑代数（布尔代数） 。 4、（50.375）10 = （110010.011）2 = （32.6）16 5、3F4H = （10010 ）8421BCD 6、数字电路中的最基本的逻辑运算有 与 、 或 、 非 。 7、逻辑真值表是表示数字电路 输入和输出 之间逻辑关系的表格。 8、正逻辑的与门等效于负逻辑的 或门 。 9、表示逻辑函数的4种方法是 真值表 、 表达式、 卡诺图 、 逻辑电路图 。 其中形式惟一的是 真值表 。 10、对于变量的一组取值，全体最小项之和为 1 。 11、对于任意一个最小项，只有一组变量的取值使其值为 1 ，而在变量取其他各组值时 这个最小项的取值都是 0 。 12、对于变量的任一组取值，任意两个最小项之积为0。 13、与最小项ABC 相邻的最小项有C AB 、C B A 、BC A 。 14、组合逻辑电路的特点是 输出端的状态只由同一时刻输入端的状态所决定，而与先前的状态没有关系（或输出与输入之间没有反馈延迟通路；电路中不含记忆元件） 。 15、按电路的功能分，触发器可以分为 RS 、 JK 、 D 、 T 、 T ’。 16、时序电路可分为 同步时序逻辑电路 和 异步时序逻辑电路 两种工作方式。 17、描述时序电路逻辑功能的方法有逻辑方程组（含 驱动方程 、 输出方程 、 状态方程 ）、 状态图 、 状态表 、 时序图 。 18、（251）10 =（）2 =（FB ）16 19、全体最小项之和为 1 。 20、按照使用功能来分，半导体存储器可分为 RAM 和 ROM 。 21、RAM 可分为 动态RAM 和 静态RAM 。 22、存储器以 字 为单位组织内部结构，1个字含有 若干 个存储单元。1个字中所含的位数（即存储单元的个数）称为字长。字数与字长的乘积表示存储器的 容量 。字数决定 存储器的地址线的颗数 ，字长决定 存储器的数据线的颗数 。
数字电路复习题及答案
数字电路复习题 （注意：以下题目是作为练习和考试题型而设，不是考题，大家必须融会贯通，举一反三。）1、逻辑电路可以分为组合逻辑电路电路和时序逻辑电路电路。 2、数字电路的基本单元电路是门电路和触发器。 3、数字电路的分析工具是逻辑代数（布尔代数）。 4、（50.375）10 = （110010.011）2 = （32.6）16 5、3F4H = （0001000000010010 ）8421BCD 6、数字电路中的最基本的逻辑运算有与、或、非。 7、逻辑真值表是表示数字电路输入和输出之间逻辑关系的表格。 8、正逻辑的与门等效于负逻辑的或门。 9、表示逻辑函数的4种方法是真值表、表达式、卡诺图、逻辑电路图。 其中形式惟一的是真值表。 10、对于变量的一组取值，全体最小项之和为
1。 11、对于任意一个最小项，只有一组变量的取值 使其值为1，而在变量取其他各组值时 这个最小项的取值都是0。 12、对于变量的任一组取值，任意两个最小项之 积为0。 13、与最小项ABC相邻的最小项有C A。 AB、C B A、BC 14、组合逻辑电路的特点是输出端的状态只由同一时刻输入端的状态所决定，而与先前的状态没有关系（或输出与输入之间没有反馈延迟通路；电路中不含记忆元件）。 15、按电路的功能分，触发器可以分为RS、JK、 D、T、 T’。 16、时序电路可分为同步时序逻辑电路和异步时序逻辑电路两种工作方式。 17、描述时序电路逻辑功能的方法有逻辑方程组（含驱动方程、输出方程、 状态方程）、状态图、状态表、时序图。 18、（251）10 =（11111011）2 =（FB）16 19、全体最小项之和为 1 。 20、按照使用功能来分，半导体存储器可分为
《数字电子技术》试卷 姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于 十进制数（ ）。 2.三态门电路的输出有高电平、低电平和（ ）3种状态。 3．TTL 与非门多余的输入端应接（ ）。 4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。 5. 已知某函数??? ??+??? ??++=D C AB D C A B F ，该函数的反函数F =（ ） 。 6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。 7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。 8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（ ）。 9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。该ROM 有（ ）根地址线，有（ ）根数据读出线。 10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。 11. ）；Y 3 ＝（ ）。
12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。 13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。 二、单项选择题（本大题共15小题，每小题2分，共30分） （在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。） 1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。 A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7） 2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ??的值是（ ）。 A ．111 B. 010 C. 000 D. 101 3．十六路数据选择器的地址输入（选择控制）端有（ ）个。 A ．16 B.2 C.4 D.8 4. 有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（ ）。 A. 1011--0110--1100--1000--0000 B. 1011--0101--0010--0001--0000 C. 1011--1100--1101--1110--1111 D. 1011--1010--1001--1000--0111 5．已知74LS138译码器的输入三个使能端（E 1=1， E 2A = E 2B =0）时，地址码A 2A 1A 0=011，则输出 Y 7 ～Y 0是( ) 。 A. 11111101 B. 10111111 C. 11110111 D. 11111111 6. 一只四输入端或非门，使其输出为1的输入变量取值组合有( )种。 A ．15 B ．8 C ．7 D ．1 7. 随机存取存储器具有( )功能。 A.读/写 B.无读/写 C.只读 D.只写 8．N 个触发器可以构成最大计数长度（进制数）为( )的计数器。
《数字电路与逻辑设计》作业 教材：《数字电子技术基础》 （高等教育出版社，第2版，2012年第7次印刷）第一章： 自测题： 一、 1、小规模集成电路，中规模集成电路，大规模集成电路，超大规模集成电路 5、各位权系数之和，179 9、01100101，01100101，01100110； 11100101，10011010，10011011 二、 1、× 8、√ 10、× 三、 1、A 4、B 练习题： 1.3、解： (1) 十六进制转二进制： 4 5 C 0100 0101 1100 二进制转八进制：010 001 011 100 2 1 3 4 十六进制转十进制：(45C)16=4*162+5*161+12*160=(1116)10 所以：(45C)16=(10001011100)2=(2134)8=(1116)10 (2) 十六进制转二进制： 6 D E . C 8 0110 1101 1110 . 1100 1000 二进制转八进制：011 011 011 110 . 110 010 000 3 3 3 6 . 6 2 十六进制转十进制：(6DE.C8)16=6*162+13*161+14*160+13*16-1+8*16-2=(1758.78125)10 所以：(6DE.C8)16=(011011011110. 11001000)2=(3336.62)8=(1758.78125)10
(3) 十六进制转二进制：8 F E . F D 1000 1111 1110. 1111 1101二进制转八进制：100 011 111 110 . 111 111 010 4 3 7 6 . 7 7 2 十六进制转十进制： (8FE.FD)16=8*162+15*161+14*160+15*16-1+13*16-2=(2302.98828125)10 所以：(8FE.FD)16=(100011111110.11111101)2=(437 6.772)8=(2302.98828125)10 (4) 十六进制转二进制：7 9 E . F D 0111 1001 1110 . 1111 1101二进制转八进制：011 110 011 110 . 111 111 010 3 6 3 6 . 7 7 2 十六进制转十进制： (79E.FD)16=7*162+9*161+14*160+15*16-1+13*16-2=(1950. 98828125)10 所以：(8FE.FD)16=(011110011110.11111101)2=(3636.772)8=(1950.98828125)10 1.5、解： (74)10 =(0111 0100)8421BCD=(1010 0111)余3BCD (45.36)10 =(0100 0101.0011 0110)8421BCD=(0111 1000.0110 1001 )余3BCD (136.45)10 =(0001 0011 0110.0100 0101)8421BCD=(0100 0110 1001.0111 1000 )余3BCD (374.51)10 =(0011 0111 0100.0101 0001)8421BCD=(0110 1010 0111.1000 0100)余3BCD 1.8、解 （1）(+35)=(0 100011)原= (0 100011)补 （2）(+56 )=(0 111000)原= (0 111000)补 （3）(-26)=(1 11010)原= (1 11101)补 （4）(-67)=(1 1000011)原= (1 1000110)补
数字电子技术练习题及答案 一、填空题 1、(238)10＝( )2 ＝( EE )16。(110110.01)2＝( 36.4 )16＝( 54.25 )10。 2、德?摩根定理表示为 B A +＝( B A ? ) , B A ?＝( B A + )。 3、数字信号只有（ 两 ）种取值，分别表示为（ 0 ）和（ 1 ）。 4、异或门电路的表达式是( B A B A B A +=⊕ )；同或门的表达式是( B A AB B A ?+=⊙ ) 。 5、组成逻辑函数的基本单元是（ 最小项 ）。 6、与最小项C AB 相邻的最小项有( C B A )、( C B A ? ) 和 ( ABC ) 。 7、基本逻辑门有（ 与门 ）、（ 或门 ）和（ 非门 ）三种。复合门有（ 与非门 ）、（ 或非门 ）、（ 与或非门 ）和（ 异或门 ）等。 8、 9、 10、最简与或式的定义是乘积项的（ 个数最少 ），每个乘积项中相乘的（ 变量个数也最少）的与或表达式。 11、在正逻辑的约定下，“1”表示（ 高电平 ），“0”表示（ 低电平 ）。在负逻辑的约定下，“1”表示（ 低电平 ），“0”表示（ 高电平 ）。 12、一般TTL 门电路输出端( 不能 )直接相连，实现线与。(填写“能”或“不能”) 13、三态门的三种可能的输出状态是( 高电平 )、( 低电平 )和( 高阻态 )。 14、实现基本和常用逻辑运算的(电子电路)，称为逻辑门电路，简称门电路。 15、在TTL 三态门、OC 门、与非门、异或门和或非门电路中，能实现“线与”逻辑功能的门为（OC 门），能实现总线连接方式的的门为（三态门）。 16、T TL 与非门的多余输入端不能接（ 低 ）电平。 17、 18、真值表是将输入逻辑变量的（ 所有可能取值 ）与相应的（ 输出变量函数值 ）排列在一起而组成的表格。 19、组合逻辑电路是指任何时刻电路的稳定输出，仅仅只决定于（该时刻各个输入变量的取值）。 20、用文字、符号或者数码表示特定对象的过程叫做（ 编码 ）。把代码的特定含义翻译出来的过程叫（ 译码 ）。 在几个信号同时输入时，只对优先级别最高的进行编码叫做（ 优先编码 ）。 21、两个1位二进制数相加，叫做（半加器）。两个同位的加数和来自低位的进位三者相加，叫做（全加器）。 22、比较两个多位二进制数大小是否相等的逻辑电路，称为(数值比较器)。 23、半导体数码显示器的内部接法有两种形式：共(阳)极接法和共(阴)极接法。对于共阳接法的发光二极管数码显示器，应采用(低)电平驱动的七段显示译码器。 24、能够将（ 1个 ）输入数据，根据需要传送到（ m 个 ）输出端的任意一个输出端的电路，叫做数据分配器。 25、在多路传输过程中，能够根据需要将（ 其中任意一路挑选出来 ）的电路，叫做数据选择器，也称为多路选择器或多路开关。 26、触发器又称为双稳态电路，因为它具有（ 两个 ）稳定的状态。 27、根据逻辑功能不同，触发器可分为（ RS 触发器 ）、（ D 触发器 ）、（ JK 触发器 ）、（ T 触发器 ）和（ T ’触发器 ）等。根据逻辑结构不同，触发器可分为（ 基本触发器 ）、（ 同步触发器 ）和（ 边沿触发器 ）等。 28、JK 触发器在JK ＝00时，具有（ 保持 ）功能，JK ＝11时；具有（ 翻转 ）功能；JK ＝01时，具有（ 置0 ）功能；JK ＝10时，具有（ 置1 ）功能。 29、JK 触发器具有（ 保持 ）、（ 置0 ）、（ 置1 ）和（ 翻转 ）的逻辑功能。D 触发器具有（ 置0 ）和（ 置1 ）的逻辑功能。RS 触发器具有（ 保持 ）、（ 置0 ）和（ 置1 ）的逻辑功能。 T 触发器具有（ 保持 ）和（ 翻转 ）的逻辑功能。T ’触发器具有（ 翻转 ）的逻辑功能。 30、边沿触发器具有共同的动作特点，即触发器的次态仅取决于CP 信号（ 上升沿或下降沿 ）到来时刻输入的逻辑状态，而在这时刻之前或之后，输入信号的变化对触发器输出的状态没有影响。 31、基本RS 触发器的特性方程是（ n n Q R S Q +=+1 ）；其约束条件是（ 0=RS ）。JK 触发器的特性方程是（ n n n Q K Q J Q +=+1 ）；D 触发器的特性方程是（ D Q n =+1 ）；T 触发器的特性方程是（ n n n Q T Q T Q +=+1 ）； T ’触发器的特性方程是（ n n Q Q =+1 ）。
数字电子技术试卷(1) 一．填空（16） 1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。 2．是8421BCD 码，其十进制为 861 。 3．逻辑代数的三种基本运算是 与 ， 或 和 非 。 4．三态门的工作状态是 0 ， 1 ， 高阻 。 5．描述触发器逻辑功能的方法有 真值表，逻辑图，逻辑表达式，卡诺图，波形图 。 6．施密特触发器的主要应用是 波形的整形 。 7．设4位D/A 转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为 。 8．实现A/D 转换的主要方法有 ， ， 。 三．化简逻辑函数（14） 1．用公式法化简- - +++=A D DCE BD B A Y ，化为最简与或表达式。 解；D B A Y +=- 2．用卡诺图化简∑∑= m d D C B A Y ），，，，（）＋，，，， （84210107653),,,(，化为最简与或表达式。 四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。（15） 解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。 五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15)
解；（1）AQ Q Q n +=- +1 ， （2）、A Q n =+1 六．试用触发器和门电路设计一个同步的五进制计数器。（15） 七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。（15）
太原科技大学 数字电子技术 课程试卷 B 卷 一、单选题（20分，每小题1分）请将本题答案全部写在下表中 1、8421BCD 码10000001转化为十六进制数是( )。 A 、15 B 、51 C 、81 D 、18 2、n 位二进制数的反码或其原码，表示的十进制数是( )。 A 、21n - B 、2n C 、1 2n - D 、2n 3、TTL 与非门多余输入端的处理是( )。 A 、接低电平 B 、任意 C 、 通过 100W 电阻接地 D 、通过 100k W 电阻接地 4、OD 非门在输入为低电平（输出端悬空）情况下，输出为( )状态。 A 、高电平 B 、低电平 C 、开路 D 、不确定 5、与()Y A B A =e e 相等的逻辑函数为（ ）。 A 、Y B = B 、Y A = C 、Y A B =? D 、Y A B =e 6、下列(,,)F A B C 函数的真值表中1Y =最少的为( )。 A 、Y C = B 、Y AB C = C 、Y AB C =+ D 、Y BC C =+ 7、( )是组合逻辑电路的特点。 A 、输出仅取决于该时刻的输入 B 、后级门的输出连接前级门的输入 C 、具有存储功能 D 、由触发器构成 8、半加器的两个加数为A 和B ，（ ）是进位输出的表达式。 A 、AB B 、A B + C 、AB D 、AB 9、欲使JK 触发器1 n Q Q +=，J 和K 取值正确的是（ ）。 A 、,J Q K Q == B 、J K Q == C 、0J K == D 、,1J Q K == 10、字数为128的ROM 存储器存储容量为1204位，字长为（ ）位，地址线为（ ）根。 A 、8，8 B 、8，7 C 、4，7 D 、4，8 11、一个四位二进制减法计数器初始状态为0110，经过101个脉冲有效沿触发后，它的输出是 ( )。 A 、0000 B 、0001 C 、0011 D 、0010 12、要用1K×8的RAM 扩展成8K×16的RAM ，需选用( )译码器。 A 、 3线-8线 B 、2线-4线 C 、1线-2线 D 、4线-16线
8 数字系统设计基础习题解答 1 自我检测题 [T8.1] 什么是数字系统？ 数字系统是指对数字信息进行存储、传输、处理的电子系统。只要包括控制单元和数据处理单元就称为数字系统。 [T8.2] 说明自顶向下的设计方法及步骤。 首先从系统设计入手，在顶层将整个系统划分成几个子系统，然后逐级向下，再将每个子系统分为若干功能模块，每个功能模块还可以继续向下划分成子模块，直至分成许多最基本模块实现。 练习题 [P8.1] 采用“自顶向下”设计方法设计一4位数字频率计，测量范围为0～9999Hz，假设被测信号为标准的方波信号。 解：（1）4位数字频率计的顶层原理图 AA[3..0]BB[3..0]CC[3..0]DD[3..0] （2）底层功能模块的设计 ①CNT10模块设计 根据顶层设计对CNT10模块的功能定义，其VHDL语言源程序编写如下： LIBRARY IEEE； USE IEEE.STD_LOGIC_1164.ALL； USE IEEE.STD_LOGIC_UNSIGNED.ALL； ENTITY cnt10 IS PORT(clk：IN STD_LOGIC； clr：IN STD_LOGIC； cs：IN STD_LOGIC； qq：BUFFER STD_LOGIC_VECTOR(3 DOWNTO 0)；
8 数字系统设计基础习题解答 2 co：OUT STD_LOGIC )； END cnt10； ARCHITECTURE one OF cnt10 IS BEGIN PROCESS(clk,clr,cs) BEGIN IF (clr=‘1’) THEN qq<=“0000”； ELSIF (clk'EVENT AND clk=‘1’) THEN IF (cs=‘1’) THEN IF (qq=9) THEN qq<=“0000”； ELSE qq<=qq+1； END IF； END IF； END IF； END PROCESS； PROCESS(qq) BEGIN IF (qq=9) THEN co<=‘0’； ELSE co<=‘1’； END IF； END PROCESS； END one； 根据频率计的原理图，前级计数器的进位输出作为下一级计数器的时钟输入。由于计数器采用时钟的上升沿触发，因此，计数器模块的进位输出设为低电平有效，以免下级计数器提前进位。 ②LOCK模块的设计 LOCK模块的功能是在锁存信号的上升沿将输入数据锁存到输出端，其VHDL语言源程序为： LIBRARY IEEE； USE IEEE.STD_LOGIC_1164.ALL； USE IEEE.STD_LOGIC_UNSIGNED.ALL；
《数字逻辑电路》习题参考答案 一、单项选择题 1．下列四个数中最大的数是( ) A.(AF)16 B.(0010)8421BCD C.()2 D.(198)10 2．将代码()8421BCD转换成二进制数为（） A.(01000011)2 B.(01010011)2 C.()2 D.(0001)2 3．N个变量的逻辑函数应该有最小项（） 个个 ） 个 D. (2n-1)个 4．下列关于异或运算的式子中，不正确的是( ) A⊕=0 ⊕=0 B.A ⊕=A ⊕=A 5．下图所示逻辑图输出为“1”时，输入变量（） ABCD取值组合为 A．0000 B．0101 C．1110 D．1111 ！ 6．下列各门电路中，( )的输出端可直接相连，实现线与。 A.一般TTL与非门 B.集电极开路TTL与非门 C.一般CMOS与非门 D.一般TTL或非门 7．下列各触发器中，图( )触发器的输入、输出信号波形图如下图所示。
8．n 位触发器构成的扭环形计数器，其无关状态数有( )个。 ！ 9．下列门电路属于双极型的是( ) 门 10．对于钟控RS 触发器，若要求其输出“0”状态不变，则输入的RS 信号应为( ) =X0 =0X =X1 =1X 11．下列时序电路的状态图中，具有自启动功能的是( ) ： 12．多谐振荡器与单稳态触发器的区别之一是( ) A.前者有2个稳态，后者只有1个稳态 B.前者没有稳态，后者有2个稳态 C.前者没有稳态，后者只有1个稳态 D.两者均只有1个稳态，但后者的稳态需要一定的外界信号维持 13．欲得到D 触发器的功能，以下诸图中唯有图（ ）是正确的。 14．时序逻辑电路的一般结构由组合电路与（ ）组成。 》 A ．全加器 B ．存储电路 C ．译码器 D ．选择器 15．函数F=B A +AB 转换成或非－或非式为（ ） A.B A B A +++ B.B A B A +++ C.B A B A + D. B A B A +++ 16．图示触发器电路的特征方程Q n+1 =（ ） n Q +n Q T
数字电子技术基础考题 」、填空题：（每空3分，共15分） 辑表达式 ）和（ 卡诺图 路，称为全加器。 等° 17. 根据不同需要，在集成计数器芯片的基础上，通过采用 进位输出置最小数法 等方法可以实现任意进制的技术器。 18. 4. 一个JK 触发器有_2_个稳态，它可存储_J — 位二进制数。 19. 若将一个正弦波电压信号转换成 同一频率的矩形波，应采用 多谐振荡器 _______ 电路。 20. __________________________________________ 把JK 触发器改成T 触发器的方法是J=k=t __________________________________________________ 。 21. N 个触发器组成的计数器最多可以组成 _^n 进制的计数 器。 1逻辑函数有四种表示方法，它们分别是（ 真值表 ）、（ 逻辑图 2. 将2004个“ 1 ”异或起来得到的结果是（ 3. 由555定时器构成的三种电路中, ）和（ 是脉冲的整形电路。 4. TTL 器件输入脚悬空相当于输入（ 电平。 5. 基本逻辑运算有：（and not ）和（or ）运算。 6. 采用四位比较器对两个四位数比较时, 先比较 最咼 位。 7. 触发器按动作特点可分为基本型、 （同步型 主从型 ）和边沿型; 如果要把一宽脉冲变换为窄脉冲应采用 积分型单稳态 触发器 9. 目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是 TTL ）电路和 CMOS ）电路。 10. 施密特触发器有（ 2 ）个稳定状态?，多谐振荡器有（0 ）个稳定状态。 11.数字系统按组成方式可分为 功能扩展电路、功能综合电路 两种; 12?两二进制数相加时，不考虑低位的进位信号是 加器。 13?不仅考虑两个 本位 .相加，而且还考虑来自 低位进位 _______ 相加的运算电 14.时序逻辑电路的输出不仅和 该时刻输入变量的取值 有关，而且还与_电路原来 的状态 有关。 15?计数器按CP 脉冲的输入方式可分为 同步计数器和 异步计数器。 16?触发器根据逻辑功能的不同，可分为 rs jk 反馈归零法 置数法

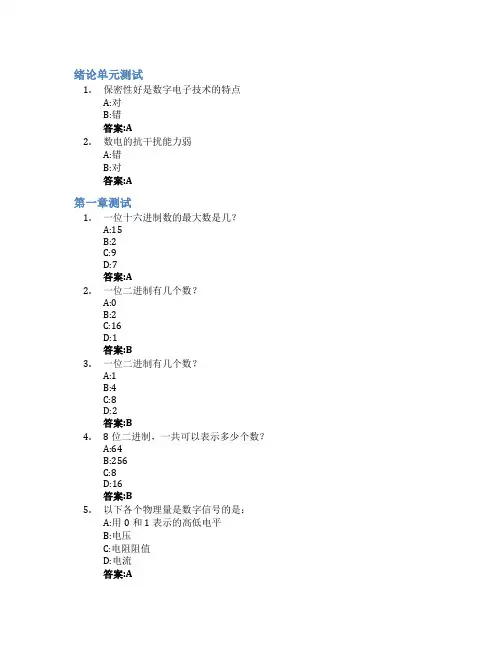

第一章绪论练习题 一、选择题 1．以下代码中为无权码的为。 A. 8421BCD码 B. 5421BCD码 C. 余三码 D. 格雷码2．以下代码中为恒权码的为。 A.8421BCD码 B. 5421BCD码 C. 余三码 D. 格雷码3．一位十六进制数可以用位二进制数来表示。 A. １ B. ２ C. ４ D. 16 4．十进制数25用8421BCD码表示为。 A.10 101 B.0010 0101 C.100101 D.10101 5．在一个8位的存储单元中，能够存储的最大无符号整数是。 A.（256） 10 B.（127） 10 C.（FF） 16 D.（255） 10 6．与十进制数（53.5） 10 等值的数或代码为。 A.(0101 0011.0101) 8421BCD B.(35.8) 16 C.(110101.1) 2 D.(65.4) 8 7．矩形脉冲信号的参数有。 A.周期 B.占空比 C.脉宽 D.扫描期8．与八进制数(47.3) 8 等值的数为： A.(100111.011) 2B.(27.6) 16 C.(27.3) 16 D.(100111.11) 2 9. 常用的BC D码有。 A.奇偶校验码 B.格雷码 C.8421码 D.余三码10．与模拟电路相比，数字电路主要的优点有。 A.容易设计 B.通用性强 C.保密性好 D.抗干扰能力强11．把10010110 B二进制数转换成十进制数为（） A. 150 B. 96 C.82 D. 159 12．将4FBH转换为十进制数( ) A. 011101110101B B. 011100111011B C. 010********* D. 100010000101 13．将数1101.11B转换为十六进制数为（） A.D.CH B. 15.3H C. 12.EH D. 21.3H 14．将十进制数130转换为对应的八进制数： A.202 B. 82 C. 120 D. 230
数字电子技术练习题及 答案 TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】
数 字电子技术练习题及答案 一、填空题 1、(238)10＝( 11101110 )2 ＝( EE )16。(110110.01)2＝( 36.4 )16＝( 54.25 )10。 2、德?摩根定理表示为 B A +＝( B A ? ) , B A ?＝( B A + )。 3、数字信号只有（ 两 ）种取值，分别表示为（ 0 ）和（ 1 ）。 4、异或门电路的表达式是( B A B A B A +=⊕ )；同或门的表达式是( B A AB B A ?+=⊙ ) 。 5、组成逻辑函数的基本单元是（ 最小项 ）。 6、与最小项C AB 相邻的最小项有( C B A )、( C B A ? ) 和 ( ABC ) 。 7、基本逻辑门有（ 与门 ）、（ 或门 ）和（ 非门 ）三种。复合门有（ 与非门 ）、（ 或非门 ）、（ 与或非门 ）和（ 异或门 ）等。 8、 9、 10、最简与或式的定义是乘积项的（ 个数最少 ），每个乘积项中相乘的（ 变量个数也最少）的与或表达式。 11、在正逻辑的约定下，“1”表示（ 高电平 ），“0”表示（ 低电平 ）。在负逻辑的约定下，“1”表示（ 低电平 ），“0”表示（ 高电平 ）。 12、一般TTL 门电路输出端( 不能 )直接相连，实现线与。(填写“能”或“不能”) 13、三态门的三种可能的输出状态是( 高电平 )、( 低电平 )和( 高阻态 )。 14、实现基本和常用逻辑运算的(电子电路)，称为逻辑门电路，简称门电路。 15、在TTL 三态门、OC 门、与非门、异或门和或非门电路中，能实现“线与”逻辑功能的门为（OC 门），能实现总线连接方式的的门为（三态门）。 16、T TL 与非门的多余输入端不能接（ 低 ）电平。 17、 18、真值表是将输入逻辑变量的（ 所有可能取值 ）与相应的（ 输出变量函数值 ）排列在一起而组成的表格。 19、组合逻辑电路是指任何时刻电路的稳定输出，仅仅只决定于（该时刻各个输入变量的取值）。 20、用文字、符号或者数码表示特定对象的过程叫做（ 编码 ）。把代码的特定含义翻译出来的过程叫（ 译码 ）。 在几个信号同时输入时，只对优先级别最高的进行编码叫做（ 优先编码 ）。 21、两个1位二进制数相加，叫做（半加器）。两个同位的加数和来自低位的进位三者相加，叫做（全加器）。 22、比较两个多位二进制数大小是否相等的逻辑电路，称为(数值比较器)。 23、半导体数码显示器的内部接法有两种形式：共(阳)极接法和共(阴)极接法。对于共阳接法的发光二极管数码显示器，应采用(低)电平驱动的七段显示译码器。 24、能够将（ 1个 ）输入数据，根据需要传送到（ m 个 ）输出端的任意一个输出端的电路，叫做数据分配器。 25、在多路传输过程中，能够根据需要将（ 其中任意一路挑选出来 ）的电路，叫做数据选择器，也称为多路选择器或多路开关。
D C B A D C A B ++《数字电子技术》试卷 姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 1.?有一数码10010011，作为自然二进制数时，它相当于十进制数（147），作为8421BCD 码时，它相当于十进制数（93 ）。 2.三态门电路的输出有高电平、低电平和（高阻）3种状态。 3．TTL 与非门多余的输入端应接（高电平或悬空）。 4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（高）电平。 5. 已知某函数?? ? ??+??? ??++=D C AB D C A B F ，该函数的反函数F = （ ）。 6. 如果对键盘上108个符号进行二进制编码，则至少要（ 7）位二进制数码。 7. 典型的TTL 与非门电路使用的电路为电源电压为（5 ）V ，其输出高电平为（3.6）V ，输出低电平为（0.35）V ， CMOS 电路的电源电压为（ 3--18） V 。 8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（ ）。 9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。该ROM 有（ 11）根地址线，有（16）根数据读出线。 10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ 100）位。 11. ＝（AB ）。 12. 13 二、分） 1.?函数 A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7） 2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ??的值是（ C ）。 A ．111 B. 010 C. 000 D. 101 3．十六路数据选择器的地址输入（选择控制）端有（ C ）个。 A ．16 B.2 C.4 D.8
第一章 逻辑代数基础 数制转换 1. 10= ( )2 =( )8=( )16 2. 16=( )2=( )10 3. 2=( )8=( )10 写出下列数的八位二进制数的原码、反码、补码 原码，就是用最高位表示数符(0表示正数、1表示负数)。正数，原码=反码=补码；负数，反码：除符号位以外，对原码逐位取反；补码：反码+1 1.（-35）10= ( )原码= ()反码=()补码 2. (+35)10 = (00100011 )原码= (00100011)反码=(00100011)补码 3. (-110101)2 = ( )原码= ()反码=()补码 4. (+110101)2 = (00110101 )原码= (00110101)反码=(00110101)补码 5. (-17)8=( )原码= ()反码=()补码 . 将下列三位BCD 码转换为十进制数 根据BCD 码的编码规则，四位一组展成对应的十进制数。 1. ()余3码 = （263）10 2. ()8421码= （596）10 分别求下列函数的对偶式Y ‘ 和反函数Y 1. D C B A Y ++=)( D C B A Y ?+?=)(' D C B A Y ?+?=)( 2. D A C B A Y ++= )()('D A C B A Y +??+= D C B A Y ?+?=)( 求下列函数的与非-与非式。 1. B A AB Y += B A AB Y ?= 将下列函数展成最小项之和的标准形式 1. Y=C B B A ?+? C B A C B A C B A C B A C B A C B A C B A A A C B C C B A Y ??+??+??=??+??+??+??=+??++??=)()( 2. Q R S Y +=
第一章数字电路基础 第一部分基础知识 一、选择题 1．以下代码中为无权码的为。 A. 8421BCD码 B. 5421BCD码 C.余三码 D.格雷码 2．以下代码中为恒权码的为。 A.8421BCD码 B. 5421BCD码 C.余三码 D.格雷码 3．一位十六进制数可以用位二进制数来表示。 A.１ B.２ C.４ D. 16 4．十进制数25用8421BCD码表示为。 A.10 101 B.0010 0101 C.100101 D.10101 5．在一个8位的存储单元中，能够存储的最大无符号整数是。 A.（256）10 B.（127）10 C.（FF）16 D.（255）10 6．与十进制数（53.5）10等值的数或代码为。 A.(0101 0011.0101)8421BCD B.(35.8)16 C.(110101.1)2 D.(65.4)8 7．矩形脉冲信号的参数有。 A.周期 B.占空比 C.脉宽 D.扫描期 8．与八进制数(47.3)8等值的数为： A. (100111.011)2 B.(27.6)16 C.(27.3 )16 D. (100111.11)2 9.常用的B C D码有。 A.奇偶校验码 B.格雷码 C.8421码 D.余三码 10．与模拟电路相比，数字电路主要的优点有。 A.容易设计 B.通用性强 C.保密性好 D.抗干扰能力强 二、判断题（正确打√，错误的打×） 1. 方波的占空比为0.5。（） 2. 8421码1001比0001大。（） 3. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。（） 4．格雷码具有任何相邻码只有一位码元不同的特性。（） 5．八进制数（18）8比十进制数（18）10小。（） 6．当传送十进制数5时，在8421奇校验码的校验位上值应为1。（）
第二章 2.2 证明下列异或运算公式 （1）A 0A =⊕ 证明： 左侧0A 0A ?+?= A = 得证 （2）A 1A =⊕ 证明： 左侧1A 1A ?+?= A = 得证 （3） 0A A =⊕ 证明： 左侧A A A A ?+?= 0= 得证 （4）A A A =⊕ 证明： 左侧A A A A ?+?= A = 得证 （5）B A B A ⊕=⊕ 证明： 右侧B A B A ?+?= B A B A ?+?= B A ⊕= 得证 (6) )C B (A C )B A (⊕⊕=⊕⊕ 证明： 等式右侧)C B (A ⊕⊕= )C B C B (A +⊕=
)C B C B (A )C B C B (A +++= C B A C B A )C B C B (A ++?= C B A C B A )C B )(C B (A ++++= C B A C B A )C C C B BC B B (A +++++= C B A C B A C B A A B C +++= C )B A AB (C )B A B A (+++= C )B A (C )B A (⊕+⊕= （将看成一个整体)B A (⊕，用M 来表示 C M C M += C M ⊕= 再替换M ，则） C )B A (⊕⊕= 得证 2.3 用逻辑代数法将下列逻辑函数式化简为最简与或表达式 （1）L=AB(BC+A) 解：L=AB(BC+A) =ABC+AB =AB(C+1) =AB (2) L=B B A B A ++ 解：L=B B A B A ++ =B A B A )1(++ =B B A + =B B A ++ A =A+B (3) C B B C B C A A B C A L ++++= 解：C B B C B C A A B C A L ++++=
