一：名词解释
1、回复：冷塑性变形的金属材料在加热温度较低时，其光学显微组织发生改变前晶体内部所产生的某些变化，（保留加工硬化，消除参与内应力）
再结晶：当冷塑性变形金属材料被加热到回复温度以上时，原子外形由破碎、拉长、变形的
2、晶粒或完整的等轴状的晶粒（消除加工硬化）
3、冷处理：把淬冷至室温的钢继续冷却到-70~-80℃，保持一段时间，使残余奥氏体继续冷却过程中转变为马氏体
4、热处理：将钢在固态时进行加热、保温、冷却三个基本过程，以改变钢的内部结构组织，从而获得所需性能的一种加工工艺
5、热加工：在材料再结晶温度以上所进行的塑性变形加红
6、冷加工：在再结晶温服一下所进行的塑性变形
7、正火：将钢件加热到临界温度以上，温度适当后的较快冷却速度冷却，以获得珠光体型组织的热处理工艺
8、退火：将钢件加热到临界温度以上，保温适当时间后缓慢冷却，以获得接近平衡的珠光体组织
9、淬火：将钢件加热到临界温度Ac1或Ac3以上，保温并随之以大于临界冷却温度（Uk）冷却，已得到介稳状态的马氏体或下贝氏组织的热处理工艺
10、残余奥氏体
11、相：在金属或合金中，凡成分相同，结构相同并与其它部分有界面分开的均匀组织部分
12、固溶体：以合金中某一元素作为溶剂，其它组作为溶质，所形成的与溶剂有相同晶体结构的固相
13、变质处理：在液态金属结晶前，加入一些细小的固态颗粒称为变质剂形核剂，可作为现成晶核或用以抑制长大速度以细化金属晶粒的处理方法
14、调质处理：将淬火和室温回火想结合的热处理
15、加工硬化：随着变形量的加大，由于晶粒破碎和位错密度增加，晶体的塑性变形形抗力迅速增大，强度和硬度明显提高，塑性和韧性下降的现象
16.弥散强化：脆性的第二相颗粒呈弥散粒子均分布在基体上，犹豫第二相粒子的位错交互或用，阻碍方位错运动，从而提高了金属的塑性变形抗力，则可显著想提高合金的强度的强化方式。
17.固溶强化：由于溶*元素的作用，造成晶格畸形，便使其塑性变形抗力增加，强度硬度提高，而塑性韧性下降。
18.晶内偏析：由于非平衡结晶造成晶体内化学成分不均匀的现象。{一般采用均匀退火消除或改善}
19.比重偏析：当合金组成相与合金溶液之间密度相差比较大时，初生相便会在液体中上浮或下沉而造成偏析，这种由于比重而导致的偏析称为比重偏析。
20.过冷度：理论结晶温度与实际结晶温度的差。
21.同素异构转度：将同一元素或同一成分和合金，在固态下随温度变化而具有不同晶体结构形态的转度。
22.淬透性：奥氏体化吼的钢在淬火时获得马氏体的能力，{其大小用钢在一定条件下淬火获得的有效淬硬深度表示}
23.淬硬性：钢淬火时的樱花能力，{用淬马氏体可能得到的最高硬度表示}
24.奥氏体：碳溶于Fe种所形成的间隙溶体。
25.过冷奥氏体：当奥氏体过冷到临界点以下{727℃}时，获得的不稳定状态的组织
26.临界冷却速度{淬火}：得到完全马氏体组织的最小冷却速度。
27.致密度：原子排到的紧密程度，即原子所占体积与晶体积的比值。
28.配位数：晶体中任意一个原子周围最近邻且等距离的原子数目。
29.热脆：当刚才加热到1000-2000℃进行锻轧等压力加工时，由于低熔点共晶体融化而使钢在热加工过程中沿着晶粒便捷开裂，表现的脆性{由S引起}
30.冷脆：磷在钢中溶解于铁元素体重，使钢的强度硬度升高，但使钢温室下的塑性、韧性急剧下降，并使钢的脆性转化温度升高，钢性变脆的现象。
简答题
1、金属铸锭组织通常由哪三个晶粒区形成，在铸造生产中，常采用哪些措施获得细晶粒组织？
答：金属铸锭组织由表层细晶粒区，柱状晶粒区，中心等轴状晶粒区。获得细晶粒组织采取的措施有：①增加过冷度②变质处理③附加振动。
2、简述多晶体金属塑形变形的主要特点？
答：多晶体金属塑形变形的主要特点为：①与单晶体金属一样，塑形变形仍以滑移方式进行②晶界的影响，使晶界处的塑形变形抗力远高于晶粒本身③晶格的位向不同的影响，使金属塑形变形抗力提高。
3、从多晶体的塑形变形特点出发，说明为什么细化晶粒不仅可以提高材料的强度，而且提高材料的塑形？
答：因为①多晶体晶粒愈细，晶体单位体积中的晶界愈多，且不同位向的晶粒也愈多，塑形变形的抗力也愈大，强度便愈高②晶粒愈细，晶体单位体积中的晶粒数目愈多，变形时，同样的变形量便可分散在多个晶粒中发生，发生均匀的塑形变形，而不致造成局部的应力几种，引起裂纹的过早产生和扩展。
4、板条马氏体和片状马氏体在组织与力学性能方面有什么不同？
答：板条马氏体显微组织是有许多成群的板条组成，片状马氏体的立体形态是双凸透镜状。板状马氏体强而韧，片状马氏体硬而脆。
5、刚在加热时，奥氏体晶核优先在什么位置上形成，一般发生几个阶段的转弯？
答：奥氏体晶核优先在铁素体和渗碳体两相界面处形成。一般发生四个阶段的转变，分别为
①奥氏体晶核的形成②奥氏体晶核的长大③残余渗碳体的溶解④奥氏体均匀化。
6、指出常用回火操作，及所获组织与主要性能？
答：常用的回火操作有：①低温回火②中温回火③高温回火。低温回火所获组织的主要性能为保持钢在淬火后的高硬度和耐磨性；中温回火所获组织的主要性能为较高的弹性极限和屈服极限；高温回火所获组织的主要性能为具有良性的综合力学性能。低温回火所获组织为回火马氏体+残余奥氏体+碳化物；中温回火所获组织为回火屈氏体；高温回火所获组织为回火索氏体。
7.什么是球化退，其目的是什么？指出应用实例
答：将过共析钢加热到Ac1以上20~30℃，保温一段时间以后，以使刚中碳化物球化得到球化颗粒状珠光体称为球化退火
目的是：过共析钢若为层片状珠光体和网状二次渗碳体时，不仅硬度高，难以进行切削加工，而且增大钢的脆性，容易产生淬火变形及开裂，为此钢加热后必须加一道球化退火，使网状二次渗碳体和珠光体中的片状渗碳体发光球化，得到粒状珠光体。举例：过共析钢
8.用CrMnTi钢制造汽车齿轮，预先热处理为正火，最终热处理为渗碳+淬火+低温回火，说明热处理的主要作用？
答：正火的主要作用是消除锻造状态的不正常组织，以利切削加工，保证齿形合格，渗碳+
淬火+低温回火的目的为使其表面具有很高的硬度和耐磨性，其心部具有高强度和足够的冲击韧度的良好配合。
9.球化退火与淬火+560℃三次回火的作用？
答：球化退火的作用为使网状二次渗碳体和珠光体中的片状渗碳体发生球化，得到粒状珠光体560℃三次回火的做勇敢为经一次回火后残余奥氏体的体积分数为15%~18%，二次回火后降到体积分数为3%~5%，第三次回火后仅剩体积分数为1%~2%，因此作用是消除残余奥氏体
10.金属经冷却塑性变形后，组织和性能发生什么变化？
答：金属经塑性变形后，组织和性能发生的变化为：①纤维组织的产生②晶粒破碎，错位密度增大，产生加工硬化③织构现象的产生④残余内应力的产生
11.简要比较B上和B下的组织形态和力学性能？
答：B上的组织形态为渗碳体的不连续的短杆状式分布于平行而密集的铁素体之间，B下的组织形态为下贝氏体的碳化物清晰可见，，呈细片状活颗粒状，排列活或行，约以55°~60°的角度与下贝氏体的长轴相交，，并且仅分布在铁素体针内部
上贝氏体的强度和韧度均较差，下贝氏体具有良好的综合力学性能。
12.钢丝在室温下反复弯折，越弯越硬，而铅丝在室温下反复弯折，越弯越软，解释原因。答：因为钢丝的再结晶温度大于室温，而反复弯折所进行的塑形变形为全加工，产生加工硬化，因此越弯越硬。而铅丝的再结晶温度小于室温，反复弯折所进行的塑性变形为热加工，从而进行了再结晶，消除了加工硬化，因此越弯越软。
13.马氏体的晶体结构是什么？简述马氏体转变的主要特点。
答：马氏体的晶体结构是体心立方。
马氏体转变的主要特点为：①无扩散性②切变共格性③不断降温下形成④快速长大⑤马氏体转变的不完全性
14.一批45钢试样（尺寸φ 15X10mm），固其组织，晶粒大小不均匀，需采用退火处理，拟采用以下退火工艺：
①缓慢加热至700℃，温度足够时间，随炉冷却至室温。
②缓慢加热至840℃，温度足够时间，随炉冷却至室温。
③缓慢加热至1100℃，温度足够时间，随炉冷却至室温。
问上述三种工艺得到何种组织？若要得到大小均匀的细小晶粒，选何种工艺最合适？
答：选第二种工艺最合适，（1）得到组织和晶粒大小都不均匀的珠光体和铁素体。（2）得到组织晶粒都细小的珠光体和铁素体（3）晶粒发生粗化，得到组织晶粒粗大的珠光体和铁素体。
选择题
1、晶格类型晶胞中的原子数原子半径配位数致密度
体心立方 2 3a/4 8 0.68
面心立方 4 2a/4 12 0.74
2、在体心立方晶格中具有最大密度的晶面是{110}，具有最大原子密度的晶向是《111》。
在面心立方晶格中具有最大密度的晶面是{111}，具有最大原子密度的晶向是《110》。
3、在形成间隙固溶体时将只能引起固溶体晶格产生正畸变。
4、曹永增大冷却速度或搅拌可以减轻或防止比重偏析
5、面心立方晶格的塑性比体心立方晶格的塑性好的原因是滑移方向相对塑性的贡献大于滑移面的作用
6.用热加工方法制造工件时，应保证流线具有正确的分布，应使流线与工件工作时所受到的最大拓应力方向一致，与剪切或冲击应力方向垂直！
7.二种典型金属晶格的滑移系
***** 体心立方晶格面心立方晶格
滑移面{110}x6 {111}x4
滑移方向{ 111}x2 {110}x3
滑移系6x2=12 4x3=12
8.奥氏体的**晶粒度通常是将钢加热到930℃±10℃
9.除**以外，所有溶于奥氏体的合金元素都增加过冷奥氏体的稳定性，推迟转度及降低转度速度，使C曲线右移。
10.正火工艺的主要应用消除网状碳化面以便于球化退火。
11.钢的渗碳温度为900-950℃。
12钢的渗氮500-570℃。
13.铸铁按石墨程度或断口或按碳存在形式：①灰铸铁②白口铸铁③麻口铸铁
铸铁按石墨结晶形态的不同，可分为①灰铸铁②可锻铸铁③球墨
14.黄铜的主要添加元素为Zn.

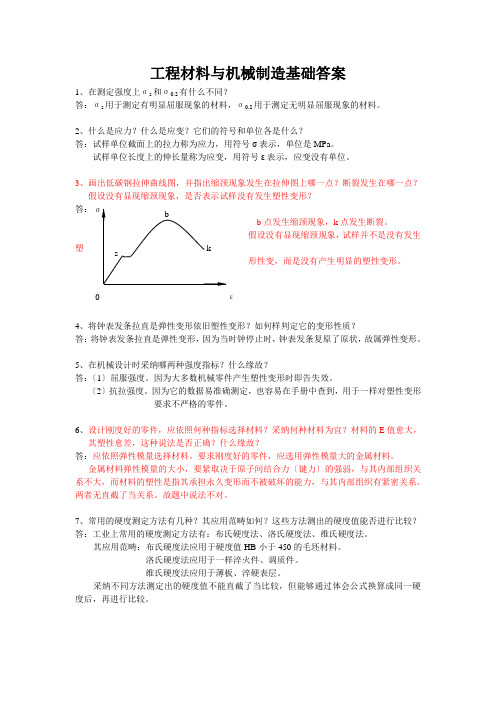

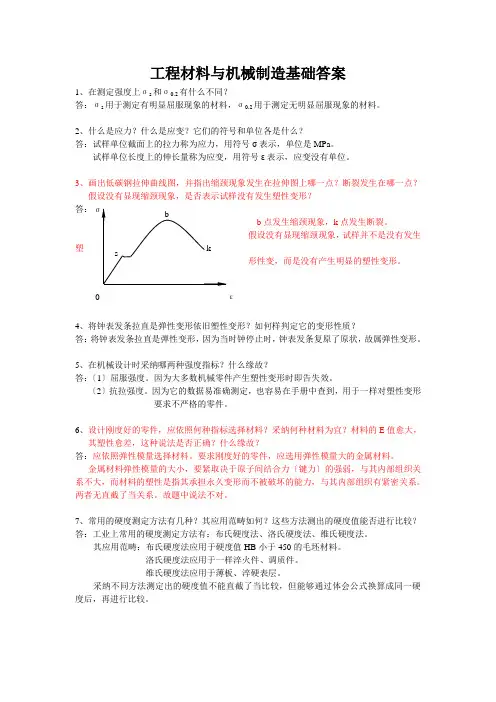

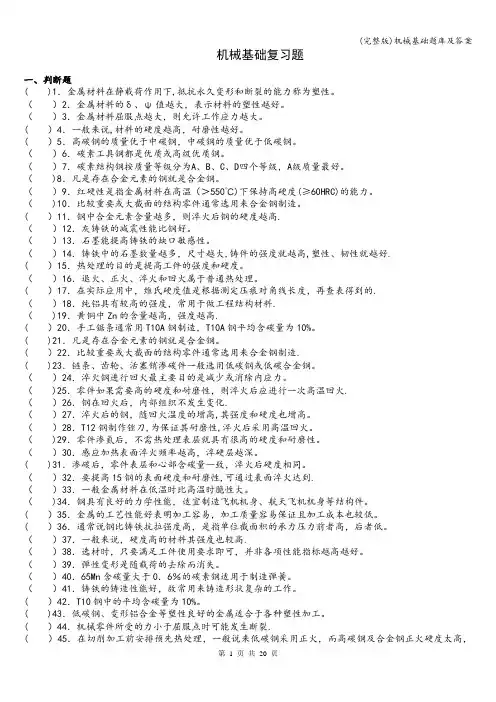

1、 B . 、单项选择题（本大题共10小题，每小题2分，共20分） 长轴类零件在热处理后进行冷校直，可能会造成力学性能指标降低，主要是 1 C. : D . H 在零件图样上出现如下几种硬技术条件的标注，其中正确的是（ B ）。 B ）。 A . b ： A . HB159 B. 180 ?210H B C. 800HV D . 10?17HR C 3、间隙固溶体与间隙化合物的（ A .结构相同，性能不同 C .结构与性能都相同 固溶体的性能特点是（ 塑性韧性高、强度硬度较低 综合力学性能高 4、 A . D . ）。 D ）。 .结构不同，性能相同 结构与性能都不同 .塑性韧性低、强度硬度高 .综合力学性能低 5、在发生）（：：：L 的共晶反应时，三相的相对成分 （B ）。A . 相同 B .确定 C .不定D . 发 生变化 6、马氏体的硬度取决于（ C ） A .奥氏体的冷却速度 B . 奥氏体的转变温度 C. .奥氏体的碳含 量D .奥氏体的晶粒 7、对形状复杂，截面变化大的钢件进行淬火时, 应选用（ A ） A .高淬透性钢 B 中淬透性钢 C. 低 淬透性钢D.碳素钢 8、对形状复杂，截面变化大的零件进行淬火时, 应采用（ C ） 。A .水中淬火 B . 油中淬火C . 盐 浴中淬火D .空冷 9、GCr15钢中Cr 的平均含量为（ B ）。 A . 15% B . 1.5% C . .0.15% D .没有表示出来 10、高速钢二次硬化属于（ D ）。 A . 固溶强化 B . 细晶强化 C . 位错强化 D . 第二相强化 二、多项选择题（本大题共5小题，每小题4分， 共20分） C. D 1、 A . C. 2、 奥氏体是（BD ）。 碳在F e ::中的间隙固溶体 碳在F e ::中的有限固溶体 下列能进行锻造的铁碳合金是 B .碳在 D.碳在 （AB Fe ：冲的间隙固溶体 Fe ：冲的有限固溶体 A.亚共析钢 B .共析钢 ）。 .共晶白口铸铁 D .亚 共晶白口铸铁 影响碳钢淬火后残余奥氏体量的主要因素是（ 钢材本身的碳含量 B .钢中奥氏体的碳含量 3、 A . 4、 BD ）。 C .钢中碳化物的含量 D. A . C. 5、 汽车、拖拉机的齿轮要求表面高耐磨性，中心有良好的强韧性，应选用（ 20号钢渗碳淬火后低温回火 B . 40Cr 淬火后高温回火 20CrMnTi 渗碳后淬火低温回火 D . ZGMn1水韧处理 下列钢种中，以球化退火作为预备热处理的钢种是（ BD ）。A . 钢的淬火加热温度 AC ）。 40Cr B . T12 C . 16Mn GCr15 、填空题（本大题共15空，每空2分，共30分） 1、 合金的相结构有 固溶体和金属化合物两大类，其中前者具有较好的 后者具有较高的硬度，适宜作强化相。 2、 用光学显微镜观察，上贝氏体的组织特征呈 3、 化学热处理的基本过程包括 分解 4、 促进石墨化的元素有 —碳—、—硅 1、 共晶转变和共析转变的产物都属于 2、 塑性变形后的金属经加热将发生回复、 3、 共析钢的含碳量为 0.7 7 %。 塑性性能，适宜作基本相； 羽毛状，而下贝氏体则呈 吸附 和 扩散 ，阻碍石墨化的元素， _ 两相混合物。 再结晶 针 状。 三个阶段。 _硫_、锰 。 、晶粒长大的变 化。
第一章金属学基础一、名词解释 1.过冷度：实际结晶温度与理论结晶温度之差称为过冷度。 2.均质成核：在一定条件下，从液态金属中直接产生，原子呈规则排列的结晶核心。 3.非均质成核：是液态金属依附在一些未溶颗粒表面所形成的晶核。 4.冷变形：金属在再结晶温度以下一定温度进行的塑性变形。 5.热变性：金属加在再结晶温度以上一定温度进行的塑性变形。 6.加工硬化：随着冷变形的增加，金属的强度、硬度增加；塑性、韧性下降的现象。 7.再结晶：冷变形后的金属被加热到较高的温度时，破碎拉长的晶粒变成新的等轴晶粒。和变形前的晶粒形状相似，晶格类型相同，把这一阶段称为“再结晶”。 8.纤维组织：在塑性变形中，随着变形量的增加，其内部各晶粒的形状将沿受力方向伸长，由等轴晶粒变为扁平形或长条形晶粒。当变形量较大时，晶粒被拉成纤维状，此时的组织称为“纤维组织”。 9.锻造流线：在锻造时,金属的脆性杂质被打碎,顺着金属主要伸长方向呈碎粒状或链状分布；塑性杂质随着金属变形沿主要伸长方向呈带状分布, 这样热锻后的金属组织称为锻造流线。10.同素异构转变：某些金属，在固态下随温度或压力的改变,发生晶体结构的变化，即由一种晶格转变为另一种晶格的变化，称为同素异构转变。 11.变质处理：在液态金属结晶前，人为加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒，这种处理方法即为变质处理。 二、单选题 1. 表示金属材料延伸率的符号是（ A ） A.δ B.ψ C.σe D.σb 2. 表示金属材料弹性极限的符号是（ A ） A.σe B.σs C.σb D.σ-1 3. 金属材料在载荷作用下抵抗变形和破坏的能力叫（A） A.强度 B.韧性 C.塑性 D.弹性 4. 晶体中的位错属于（ C ） A.体缺陷 B.面缺陷 C.线缺陷 D.点缺陷 5. 在晶体缺陷中，属于线缺陷的有（ B ） A.间隙原子 B.位错 C.晶界 D.缩孔 6. 变形金属再结晶后，（ D ） A.形成等轴晶，强度增大 B.形成柱状晶，塑性下降 C.形成柱状晶，强度增大 D.形成等轴晶，塑性升高 7.表示晶体中原子排列形式的空间格子叫做（ B ） 晶向D. 晶粒C. 晶格B.晶胞A. 8. 晶格中的最小单元叫做（ A ） A.晶胞 B.晶体 C.晶粒 D.晶向

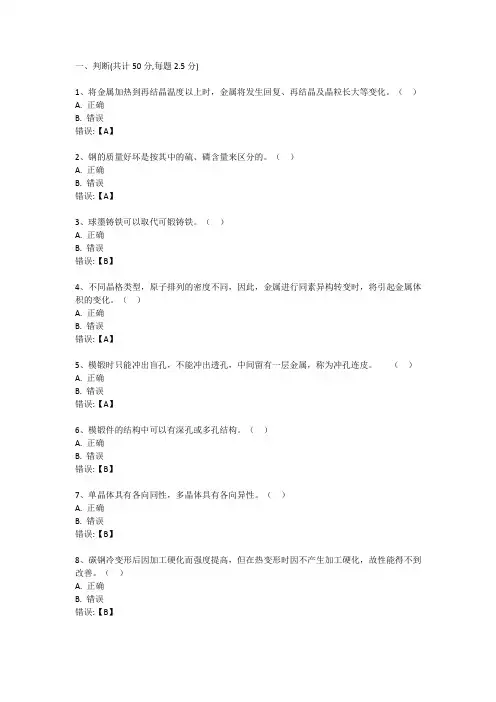

一、判断：（对的打√，错的打×） １、奥氏体与渗碳体均为面心立方晶格。 ２、Ｆ与Ｐ是亚共析钢中室温时的主要组成相。 ３、金属的加工硬化是指金属在塑性变形后强度、硬度提高，塑性、韧性下降的现象。 ４、钢淬火时的冷却速度越快，马氏体的硬度越高。 ５、合金中，一个晶粒内的成分不均匀现象称枝晶偏析。 6、一种合金的室温组织为α+βⅡ+（α+β），它由三相组成。 7、当把亚共析钢加热到Ac1和Ac3之间的温度时，将获得由铁素体和奥氏体构成 的两相组织，在平衡条件下，其中奥氏体的碳含量总是大于钢的碳含量。 8、在铁碳合金平衡结晶过程中只有成分为4.3%C的铁碳合金才能发生共晶反应。 9、20钢比T12钢的碳含量要高。 10、再结晶能够消除加工硬化效果，是一种软化过程。 11、过共析钢中，网状渗碳体的存在使钢的硬度和塑性均上升。 12、正火是将钢件加热至完全奥氏体化后空冷的热处理工艺。（） 13、65Mn是合金调质结构钢。 14、回火索氏体的性能明显优于奥氏体等温冷却直接所得到的片层状 索氏体的性能。 15、T10A和60号钢均属于高碳钢。 （） 16、晶体缺陷的共同之处是它们都能引起晶格畸变。 17、位错是实际金属晶体的一种面缺陷。 18、体心立方晶格的致密度为74%。 19、塑性变形指的是外载荷撤销后变形不能恢复的变形。 20、当过冷度较大时，纯金属晶体主要以平面状方式长大。 21、室温下，金属晶粒越细，则强度越高、塑性越好。 22、一般来说，钢的强度高于铸铁的强度。 23、65Mn的淬透性比65号钢的淬透性差。 24、从C曲线中分析可知，共析钢的过冷奥氏体在A1-550℃的范围内 发生贝氏体转变。 25、共析反应就是在某一温度时，从一种固相中同时结晶析出两种不同的固相。 26、包晶偏析可以通过回火的热处理方法消除。 27、所谓本质细晶粒钢就是一种在任何加热条件下晶粒均不发生粗化的钢。（） 28、一个合金的室温组织为α+βⅡ+（α+β），它由两相组成。（） 29、过冷奥氏体转变为马氏体是一种扩散型转变。30、60钢比T12钢的碳含量要高。 31、标识为100HBS的材料硬度大于标识为60HRC的材料硬度。（） 32、马氏体是碳在α-Fe中的过饱和固溶体，当奥氏体向马氏体转变时，体积要收缩。（） 33、再结晶过程是有晶格类型变化的结晶过程。 34、当亚共析成分的奥氏体在冷却发生珠光体转变时，温度越低，其转变产物组织越粗。（） 35、贝氏体是过冷奥氏体中温转变产物，在转变过程中，碳原子能进行扩散，而铁 原子不能进行扩散。 36、不论碳含量高低，马氏体的硬度都很高，脆性都很大。 37、高合金钢既具有良好的淬透性，也具有良好的淬硬性。 38、经退火后再高温回火的钢，能得到回火马氏体组织，具有良好的综合机械性能。（） 39、热加工是指在室温以上的塑性变形加工。 40、在正常加热淬火条件下，亚共析钢的淬透性随碳的增高而增大，过共析钢的淬透性随碳 的增高而减小。 二、填空题：请把答案填在题中横线上。 1、铁素体的晶体结构为；奥氏体的晶体结构为。 2、细化晶粒可以通过 _和 ______________________两种途径实现。 3、在金属学中，通常把金属从液态过渡为固体晶态的转变称为；而 把金属从一种固态晶体结构过渡为另一种固态晶体结构的转变称为 ____ 。 4、共析成分的铁碳合金室温平衡组织 是，其组成相是________ 和。 5、典型铸锭结构的三个晶区分别 为：、、。 6、金属晶体中最主要的面缺陷是 和。 7、用显微镜观察某亚共析钢，若估算其中的珠光体含量为80%，则此钢的碳含量为。 8、金属材料热加工和冷加工划分是以再结晶温度为界限的。已知铁的T再=600℃，铅的T再=-33℃，那么在室温下，铁的变形加工称为加工，铅的变形加工称为 加工。 9、钢的淬透性越高，则其C曲线的位置越向（填“左或右”）。 10、HT200牌号中“HT”表示，数字”200”表
机械工程材料试题三 一、名词解释（共15分，每小题3分） 1. 奥氏体（A） 2.回复 3.固溶体 4.自然时效 5.加工硬化 二、填空题（共20分，每空1 分） 1.石墨为片状的灰口铸铁称为________铸铁，石墨为团絮状的灰口铸铁称为________铸铁，石墨为球状的灰口铸铁称为________铸铁。其中________铸铁的韧性最高，因而可以锻造。 2. 陶瓷材料中的气相是指________，在________程中形成的，它 ________了陶瓷的强度。 3.根据采用的渗碳剂的不同，将渗碳分为__________、__________和__________三种。 4.工程中常用的特殊性能钢有_________、_________、_________等。 5.金属的断裂形式有__________和__________两种。 6.金属元素在钢中形成的碳化物可分为_________、_________两类。 7.常见的金属晶体结构有____________、____________和____________三种。 三、选择题（共25分，每小题1分） 1.40钢钢锭在1000℃左右轧制，有时会发生开裂，最可能的原因是( ) A.温度过低； B.温度过高； C.钢锭含磷量过高； D.钢锭含硫量过高 2.下列碳钢中，淬透性最高的是( ) A.20钢； B.40钢； C.T8钢； D.T12钢 3.Ni在1Cr18Ni9Ti钢中的主要作用是( ) A.提高淬透性； B.固溶强化； C.扩大Fe-Fe3C相图中的γ相区； D.细化晶粒； 4.W18Cr4V钢锻造后，在机械加工之前应进行( ) A.完全退火； B.球化退火； C.去应力退火； D.再结晶退火 5.下列材料中，最适合制造机床床身的是( ) A.40钢； B.T12钢； C.HT300； D.KTH300-06 6.下列材料中，最适合制造气轮机叶片的是 A.1Cr13钢； B.1Cr17钢； C.3Cr13钢； D.4Cr13钢 7.下列材料中，最适合制造飞机蒙皮的是( ) A.ZAlSi12； B.2A50(旧牌号LD5)； C.ZAlMg10； D.2A12(旧牌号LY12) 8.下列材料中，最适合制造盛放氢氟酸容器的是( ) A.1Cr17； B.1Cr18Ni9Ti； C.聚四氟乙烯； D.SiO2 9.下列材料中，最适合制造汽车板弹簧的是( ) A.60Si2Mn； B.5CrNiMo； C.Cr12MoV； D.GCr15 10.下列材料中，最适合制造汽车火花塞绝缘体的是( ) A.Al2O3； B.聚苯乙烯； C.聚丙烯； D.饱和聚酯 11.铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只 需加热到一定温度即使晶粒细化，其原因是( ) A.铁总是存在加工硬化，而铜没有； B.铜有加工硬化现象，而铁没有； C.铁在固态下有同素异构转变；而铜没有 D.铁和铜的再结晶温度不同 12.常用不锈钢有铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢和( ) A.铁素体-奥氏体不锈钢； B.马氏体-奥氏体不锈钢； C.莱氏体不锈钢； D.贝氏体不锈钢 13.以下哪种铸铁的断口呈灰黑色？( ) A.马口铁； B.白口铸铁； C.麻口铸铁； D.灰铸铁
机械工程材料(第二版)习题答案(王章忠) 例1：某工厂生产精密丝杠，尺寸为φ40×800mm，要求热处理后变形小，尺寸稳定，表面硬度为60～64HRC，用CrWMn钢制造;其工序如下：热轧钢棒下料→球化退火→粗加工→淬火、低温回火→精加工→时效→精磨。试分析：1. 用CrWMn钢的原因。2. 分析工艺安排能否达到要求，如何改进？ 丝杠是机床重要的零件之一，应用于进给机构和调节移动机构，它的精度高低直接影响机床的加工精度、定位精度和测量精度，因此要求它具有高精度和高的稳定性、高的耐磨性。在加工处理过程中，每一工序都不能产生大的应力和大的应变；为保证使用过程中的尺寸稳定，需尽可能消除工件的应力，尽可能减少残余奥氏体量。丝杠受力不大，但转速很高，表面要求有高的硬度和耐磨性，洛氏硬度为60～64 HRC。根据精密丝杠的上述要求，选用CrWMn钢较为合适。其原因如下：（1）CrWMn钢是高碳合金工具钢，淬火处理后能获得高的硬度和耐磨性，可满足硬度和耐磨性的要求。 （2）CrWMn钢由于加入合金元素的作用，具有良好的热处理工艺性能，淬透性好，热处理变形小，有利于保证丝杠的精度。目前，9Mn2V 和CrWMn用得较多，但前者淬透性差些，适用于直径较小的精密丝杠。
对原工艺安排分析：原工艺路线中，由于在球化退火前没有安排正火；机加工后没有安排去应力退火；淬火、低温回火后没有安排冰冷处理等项原因，使得精密丝杠在加工过程中会产生很大的应力和变形，很难满足精密丝杠的技术要求。所以原工艺路线应改为：下料→正火→球化退火→粗加工→去应力退火→淬火、低温回火→冷处理→低温回火→精加工→时效→半精磨→时效→精磨。 例2：有一载重汽车的变速箱齿轮，使用中受到一定的冲击，负载较重，齿表面要求耐磨，硬度为58～62HRC齿心部硬度为30～45HRC，其余力学性能要求为σb＞1000MPa，σOF≥600MPa，AK ＞48J。试从所给材料中选择制造该齿轮的合适钢种。 35、45 、20CrMnTi 、38CrMoAl 、T12 分析：从所列材料中可以看出35、45 、T12钢不能满足要求。对剩余两个钢种的比较可见表1。 材料热处理σs/ MPa σb/ MPa /% φ/% AK/J 接触疲劳强度 /MPa 弯曲疲劳强度 /MPa 20CrMnTi 渗碳 淬火853 1080 10 45 55 1380 750 38CrMoAl 调质835 980 14 50 71 1050 1020
机械工程材料习题答案 第二章作业 2－1常见的金属晶体结构有哪几种？它们的原子排列和晶格常数有什么特点？－Fe、－Fe、Al、Cu、Ni、Cr、V、Mg、Zn各属何种结构？ 答：常见晶体结构有3种： ⑴体心立方：－Fe、Cr、V ⑵面心立方：－Fe、Al、Cu、Ni ⑶密排六方：Mg、Zn 2---7为何单晶体具有各向异性，而多晶体在一般情况下不显示出各向异性？ 答：因为单晶体内各个方向上原子排列密度不同，造成原子间结合力不同，因而表现出各向异性；而多晶体是由很多个单晶体所组成，它在各个方向上的力相互抵消平衡，因而表现各向同性。 第三章作业 3－2 如果其它条件相同，试比较在下列铸造条件下，所得铸件晶粒的大小；⑴金属模浇注与砂模浇注；⑵高温浇注与低温浇注；⑶铸成薄壁件与铸成厚壁件；⑷浇注时采用振动与不采用振动；⑸厚大铸件的表面部分与中心部分。 答：晶粒大小：⑴金属模浇注的晶粒小⑵低温浇注的晶粒小⑶铸成薄壁件的晶粒小⑷采用振动的晶粒小⑸厚大铸件表面部分的晶粒
小 第四章作业 4－4 在常温下为什么细晶粒金属强度高，且塑性、韧性也好？试用多晶体塑性变形的特点予以解释。 答：晶粒细小而均匀，不仅常温下强度较高，而且塑性和韧性也较好，即强韧性好。原因是： （1）强度高：Hall-Petch公式。晶界越多，越难滑移。 （2）塑性好：晶粒越多，变形均匀而分散，减少应力集中。 （3）韧性好：晶粒越细，晶界越曲折，裂纹越不易传播。 4－6 生产中加工长的精密细杠（或轴）时，常在半精加工后，将将丝杠吊挂起来并用木锤沿全长轻击几遍在吊挂7~15天，然后 再精加工。试解释这样做的目的及其原因？ 答：这叫时效处理一般是在工件热处理之后进行原因用木锤轻击是为了尽快消除工件内部应力减少成品形变应力吊起来，是细长工件的一种存放形式吊个7天，让工件释放应力的时间，轴越粗放的时间越长。 4－8 钨在1000℃变形加工，锡在室温下变形加工，请说明它们是热加工还是冷加工（钨熔点是3410℃，锡熔点是232℃）？ 答：W、Sn的最低再结晶温度分别为: TR(W) =（0.4～0.5)×(3410+273)－273 =（1200～1568）(℃)＞1000℃TR(Sn) =（0.4～0.5)×(232+273)－273 =（-71～-20）(℃) ＜25℃ 所以W在1000℃时为冷加工，Sn在室温下为热加工
机械工程材料复习 第一部分基本知识 一、概述 1.目的 掌握常用工程材料的种类、成分、组织、性能和改性方法的基本知识（性能和改性方法是重点）。 具备根据零件的服役条件合理选择和使用材料；具备正确制定热处理工艺方法和妥善安排工艺路线的能力。 2复习方法 以“材料的化学成分-加工工艺-组织、结构-性能-应用”之间的关系为主线，掌握材料性能和改性的方法，指导复习。 二、材料结构与性能： 1?材料的性能： ①使用性能：机械性能（刚度、弹性、强度、塑性、硬度、冲击韧性、疲劳强度、断裂韧性）； ②工艺性能：热处理性能、铸造性能、锻造性能、机械加工性能等。 2.材料的晶体结构的性能：纯金属、实际金属、合金的结构（第二章）；纯金属：体心立方（-F e ）、面心立方（-F e ）,各向异性、强度、硬度低；塑性、韧性高实际金属：晶体缺陷（点：间隙、空位、置换；线：位错；面：晶界、压晶界）-各向同性；强度、硬度增高；塑性、韧性降低。 合金：多组元、固溶体与化合物。力学性能优于纯金属。单相合金组织：合金在

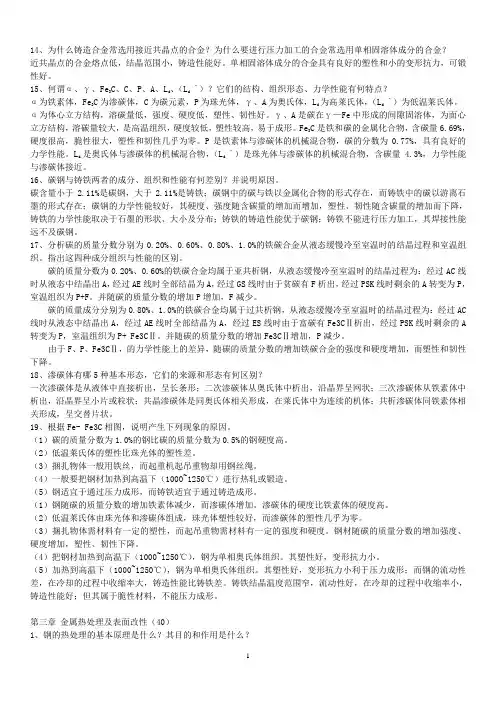

固态下由一个固相组成；纯铁由单相铁素体组成 多相合金组织：由两个以上固相组成的合金。 多相合金组织性能：较单相组织合金有更高的综合机械性能，工程实际中多采用多相组织的合金。 3.材料的组织结构与性能 ⑴。结晶组织与性能：F、P、A、Fe3G Ld; 1）平衡结晶组织 平衡组织：在平衡凝固下，通过液体内部的扩散、固体内部的扩散以及液固二相之间的扩散使使各个晶粒内部的成分均匀，并一直保留到室温。 2）成分、组织对性能的影响 ①硬度（HBS）:随C%!,硬度呈直线增加，HBS值主要取决于组成相F63C的相对量。 ②抗拉强度（b） : C%v 0.9%范围内，先增加，C%> 0.9?1.0 %后，b值显着下降。 ③钢的塑性（）、韧性（a k）:随着C%!,呈非直线形下降。 3）硬而脆的化合物对性能的影响： 第二相强化: 硬而脆的化合物， 若化合物呈网状分布: 则使强度、塑性下降; 若化合物呈球状、粒状（球墨铸铁）:降低应力集中程度及对固溶体基体的割裂作用，使韧性及切削加工性提高; 呈弥散分布于基体上: 则阻碍位错的移动及阻碍晶粒加热时的长大，使强度、
机械工程课后答案 第一章 1、什么是黑色金属什么是有色金属 答：铁及铁合金称为黑色金属，即钢铁材料；黑色金属以外的所有金属及其合金称为有的金属。 2、碳钢，合金钢是怎样分类的 答：按化学成分分类；碳钢是指含碳量在%——%之间，并含有少量的硅、锰、硫、磷等杂质的铁碳合金。 3、铸铁材料是怎样分类的应用是怎样选择 答：铸铁根据石墨的形态进行分类，铸铁中石墨的形态有片状、团絮状、球状、蠕虫状四种，对应为灰铸铁、可锻铸铁、球墨铸铁和蠕墨铸铁。 4、陶瓷材料是怎样分类的 答：陶瓷材料分为传统陶瓷、特种陶瓷和金属陶瓷三种。 5、常见的金属晶体结构有哪几种它们的原子排列和晶格常数各有什么特点α -Fe，γ-Fe，Al，Cu，Ni，Pb，Cr，V，Mg，Zn各属何种金属结构 答：体心晶格立方，晶格常数a=b=c，α-Fe，Cr，V。面心晶格立方，晶格常数a=b=c，γ-Fe，Ni，Al，Cu，Pb。密排六方晶格，Mg，Zn。 6、实际金属晶体中存在哪些缺陷它们对性能有什么影响 答：点缺陷、破坏了原子的平衡状态，使晶格发生扭曲，从而引起性能变化，是金属的电阻率增加，强度、硬度升高，塑性、韧性下降。 线缺陷（位错）、少量位错时，金属的屈服强度很高，当含有一定量位错时，强度降低。当进行形变加工时，位错密度增加，屈服强度增高。 面缺陷（晶界、亚晶界）、晶界越多，晶粒越细，金属的塑性变形能力越大，塑性越好。 7、固溶体有哪些类型什么是固溶强化 答：间隙固溶体、置换固溶体。由于溶质元素原子的溶入，使晶格发生畸变，使之塑性变形抗力增大，因而较纯金属具有更高的强度、硬度，即固溶强化作用。 第二章
1、在什么条件下，布氏硬度实验比洛氏硬度实验好 答：布氏硬度实验主要用于硬度较低的退火钢、正火钢、调试刚、铸铁、有色金属及轴承合金等的原料和半成品的测量，不适合测定薄件以及成品。洛氏硬度实验可用于成品及薄件的实验。 2、σ的意义是什么能在拉伸图上画出来吗 答：表示对于没有明显屈服极限的塑性材料，可以将产生%塑性应变时的应变作为屈服指标，即为条件屈服极限。 3、什么是金属的疲劳金属疲劳断裂是怎样产生的疲劳破坏有哪些特点如何提高零件的疲劳强度 答：金属在反复交变的外力作用下强度要比在不变的外力作用下小得多，即金属疲劳； 疲劳断裂是指在交变载荷作用下，零件经过较长时间工作或多次应力循环后所发生的断裂现象； 疲劳断裂的特点：引起疲劳断裂的应力很低，常常低于静载下的屈服强度； 断裂时无明显的宏观塑性变形，无预兆而是突然的发生；疲劳断口能清楚的显示出裂纹的形成、扩展和最后断裂三个阶段； 提高疲劳强度：改善零件的结构形状，避免应力集中，降低零件表面粗糙度值以及采取各种表面强化处理如喷丸处理，表面淬火及化学热处理等。 4、韧性的含义是什么αk有何实际意义 答：材料在塑性变形和断裂的全过程中吸收能量的能力，称为材料的韧性；冲击韧度αk表示材料在冲击载荷作用下抵抗变形和断裂的能力，αk值的大小表示材料的韧性好坏。一般把αk值低的材料称为脆性材料，αk值高的材料称为韧性材料。 5、何谓低应力脆断金属为什么会发生低应力脆断低应力脆断的抗力指标是什么答：低应力脆断是在应力作用下，裂纹发生的扩展，当裂纹扩展到一定临界尺寸时，裂纹发生失稳扩展（即自动迅速扩展），造成构件的突然断裂；抗力指标为断裂韧性（P43） 6、一紧固螺栓使用后有塑性变形,试分析材料的那些性能指标没有达到要求 答：钢材的屈服强度未达到要求。 第三章 1、分析纯金属的冷却曲线中出现“平台”的原因 答：液态金属开始结晶时，由于结晶潜热的放出，补偿了冷却时散失的热量，

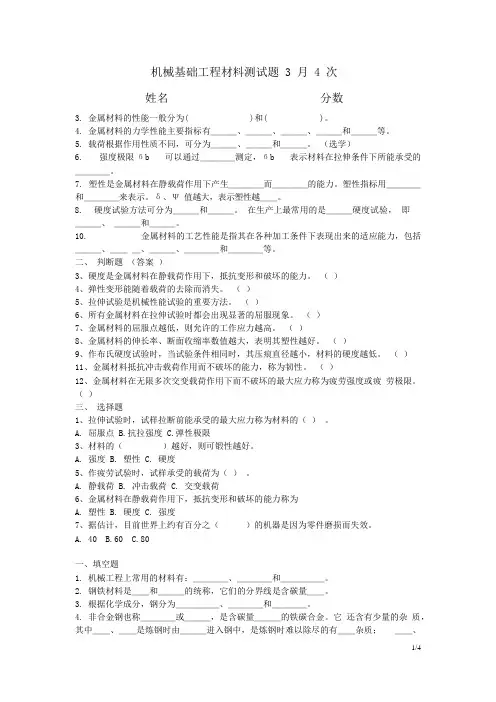

第一章材料的性能 选择题 1.在设计拖拉机缸盖螺钉时应选用的强度指标是（）。 A．σb B．σs C．σ0.2 D．σp 2.有一碳钢支架刚性不足，解决的办法是（）。 A.通过热处理强化 B.选用合金钢 C.增加横截面积 D.在冷加工状态下使用 3.材料的使用温度（）。 A.应在其韧脆转变温度以上 B. 应在其韧脆转变温度以下 C.应与其韧脆转变温度相等 D. 与其韧脆转变温度无关 4.在作疲劳试验时，试样承受的载荷为 ______ 。 A．静载荷 B．冲击载荷 C．交变载荷 5.洛氏硬度 C 标尺使用的压头是 ______ 。 A．淬硬钢球 B．金刚石圆锥体 C．硬质合金球 是非题 1.所有金属材料均有明显的屈服现象。（） 2.碳的质量分数越高，焊接性能越差。（） 3.钢的铸造性能比铸铁好，故常用来铸造形状复杂的工件。（） 4.材料的强度高，其硬度就高，所以刚度大。（） 第二章材料的结构 选择题 1.两种元素组成固溶体，则固溶体的晶体结构（）。 A．与溶剂的相同 B．与溶质的相同 C．与溶剂、溶质的都不相同 D ．是两种元素各自结构的混合体 2.间隙固溶体与间隙化合物的（）。 A．结构相同，性能不同 B．结构不同，性能相同 C．结构相同，性能也相同 D．结构和性能都不相同 3.在立方晶系中指数相同的晶面和晶向（）。 A．互相平行 B．互相垂直 C．相互重叠 D．毫无关联
4.晶体中的位错属于 _______ 。 A．体缺陷 B．面缺陷 C．线缺陷 D．点缺陷 5.高分子材料中，大分子链之间的结合键是（）。 A．金属键 B．离子键 C．共价键 D．分子键 是非题 1.金属或合金中，凡成分相同、结构相同，并与其他部分有界面分开的均匀组成部分称为相。（） 2.单晶体具有各向异性，因此实际使用的所有晶体材料在各方向上的性能是不同的。（） 3.间隙相不是一种固溶体，而是一种金属间化合物。（） 4.固溶体的强度和硬度比溶剂的强度和硬度高。（） 5.间隙固溶体和置换固溶体均可形成无限固溶体。（） 第三章材料的凝固 选择题 1.铸造条件下，冷却速度越大，则（）。 A．过冷度越大，晶粒越细 B．过冷度越大，晶粒越粗 C．过冷度越小，晶粒越细 D．过冷度越小，晶粒越粗 2.金属在结晶时，冷却速度越快，其实际结晶温度（）。 A．越高 B．越低 C．与冷却速度无关 D．越趋于恒定 3.如果其他条件相同，下列各组铸造条件下，哪组铸锭晶粒细？ 第①组：A.金属模铸造 B.砂模铸造（） 第②组：A.变质处理 B.不变质处理（） 第③组：A.浇注时振动 B.浇注时不振动（） 4.同素异构转变伴随着体积的变化，其主要原因是（）。 A．晶粒度发生变化 B．过冷度发生变化 C．致密度发生变化 D．溶解度发生变化 5.实际金属结晶时，可通过控制形核率N和长大速度G的比值来控制晶粒大小，要获得细晶粒，应采用（）。 A．增大N/G值 B．减小N/G值
二、填空题（共20分，每空1 分） 1.石墨为片状的灰口铸铁称为普通灰口铸铁，石墨为团絮状的灰口铸铁称为可锻铸铁，石墨为球状的灰口铸铁称为球墨铸铁。其中球墨铸铁的韧性最高，因而可以锻造。 2. 陶瓷材料中的气相是指气孔，在烧结程中形成的，它降低了陶瓷的强度。 3.根据采用的渗碳剂的不同，将渗碳分为___固体渗碳气体渗碳_______、___三种。 4.工程中常用的特殊性能钢有___不锈钢耐热钢耐磨刚______、__________等。 6.金属元素在钢中形成的碳化物可分为__合金渗碳体特殊碳化物_______、______两类。 1.40钢钢锭在1000℃左右轧制，有时会发生开裂，最可能的原因是( d ) A.温度过低； B.温度过高； C.钢锭含磷量过高； D.钢锭含硫量过高 2.下列碳钢中，淬透性最高的是( c ) A.20钢； B.40钢； C.T8钢； D.T12钢 3.Ni在1Cr18Ni9Ti钢中的主要作用是( C ) A.提高淬透性； B.固溶强化； C.扩大Fe-Fe3C相图中的γ相区； D.细化晶粒； 4.W18Cr4V钢锻造后，在机械加工之前应进行( ) A.完全退火； B.球化退火； C.去应力退火； D.再结晶退火 6.下列材料中，最适合制造气轮机叶片的是A A.1Cr13钢； B.1Cr17钢； C.3Cr13钢； D.4Cr13钢 7.下列材料中，最适合制造飞机蒙皮的是( D ) A.ZAlSi12； B.2A50(旧牌号LD5)； C.ZAlMg10； D.2A12(旧牌号LY12) 8.下列材料中，最适合制造盛放氢氟酸容器的是(C )A.1Cr17； B.1Cr18Ni9Ti；C.聚四氟乙烯； D.SiO2 9.下列材料中，最适合制造汽车板弹簧的是( )A.60Si2Mn； B.5CrNiMo； C.Cr12MoV； D.GCr15 10.下列材料中，最适合制造汽车火花塞绝缘体的是( A )A.Al2O3； B.聚苯乙烯； C.聚丙烯； D.饱和聚酯 11.铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是( C )A.铁总是存在加工硬化，而铜没有； B.铜有加工硬化现象，而铁没有； C.铁在固态下有同素异构转变；而铜没有D.铁和铜的再结晶温度不同15.马氏体组织有两种形态( B )。A.板条、树状 B.板条、针状C.树状、针状； D.索状、树状四、判断题（共10 分，每小题1 分） 3.钢的淬透性越高，产生焊接裂纹的倾向越大。( R ) 4.铝合金也可以象钢那样通过淬火明显提高其硬度。( W ) 6.可锻铸铁中的团絮状石墨是浇注球墨铸铁时石墨球化不良的结果。( W ) 7.一定加热温度下，奥氏体晶粒长大倾向小的钢称为本质细晶粒钢。( R ) 9.铝极易氧化，故铝制品的抗氧化失效能力极差。( W ) 10.弹簧钢淬火后采用中温回火是想提高钢的弹性模量。( W ) 2、答：回火的目的是：（1）降低零件脆性，消除或降低内应力；（2）获得所要求的力学性能；（3）稳定尺寸；（4）改善加工性。
一、名词解释 固溶强化、过冷度、变质处理、细晶强化、铁素体、奥氏体 固溶强化：指随溶质含量增加，固溶体的强度、硬度增加，塑性、韧性下降的现象； 过冷度：理论结晶温度（T）与实际温度（t）的差值，即过冷度=T-t； 变质处理：在液态金属结晶前，特意假如某些难容固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒，这种处理方法称为变质处理； 细晶强化：金属强度、硬度越高，同时塑性、韧性越好，称为细晶强化； 铁素体：碳在中的固溶体称为铁素体，用符号F或表示； 奥氏体：碳在中的固溶体称为奥氏体，用符号A或表示； 二、填空题 1.材料常用的塑性指标有_伸长率_和_断面收缩率__两种，其中__断面收缩率__表示塑性更接近材料的真实变形。 2．检验淬火钢成品件的硬度一般用_洛氏__硬度，检测渗氮件和渗金属件的硬度采用_维氏__硬度。 3.体心立方晶格和面心立方晶格晶胞内的原子数分别为__2___和___4_____，其致密度分别为___0.68_____和__0.74______。 4.实际金属中存在有__点缺陷__、__线缺陷___和__面缺陷___ 3类缺陷。位错是___线___缺陷，晶界是__面___缺陷。金属的晶粒度越小，晶界总面积就越_大__，金属的强度也越__高__。1.结晶过程是依靠两个密切联系的基本过程来实现的。这两个过程是__晶核形成___和 _晶核长大__。 5.金属结晶过程中，细化结晶晶粒的主要方法有_控制过冷度__、_变质处理__和_振动、搅拌__。 6.物质在固态下的晶体结构随温度发生变化的现象称为_同素异构体转变__。铁的同素异构体转变为。 7.金属在结晶过程中，冷却速度越大，则过冷度越_大__，晶粒越_小_，强度和硬度越_高___，塑性越__好__。 8.珠光体的本质是__转变产物为铁素体和渗碳体的机械混合物_ _。 9.纯铁在912℃发生α-Fe→γ-Fe转变，其体积将_变小__。
三、选择题(共 25 分，每小题 1 分) I. 40钢钢锭在1000 C 左右轧制，有时会发生开裂，最可能的原因是 () A. 温度过低； B. 温度过高； C. 钢锭含磷量过高； D. 钢锭含硫量过高 2. 下列碳钢中，淬透性最高的是 ( ) A.20 钢； B.40 钢； C.T8 钢； D.T12 钢 3. Ni 在 1Cr18Ni9Ti 钢中的主要作用是 ( ) A.提高淬透性； B.固溶强化； C.扩大Fe-Fe3C 相图中的Y 相区； D.细化晶粒； 4. W18Cr4V 钢锻造后，在机械加工之前应进行 ( ) A. 完全退火； B. 球化退火； C. 去应力退火； D. 再结晶退火 5. 下列材料中，最适合制造机床床身的是 ( ) A.40 钢； B.T12 钢； C.HT300 ； D.KTH300-06 6. 下列材料中，最适合制造气轮机叶片的是 A.1Cr13 钢； B.1Cr17 钢； C.3Cr13 钢； D.4Cr13 钢 7. 下列材料中，最适合制造飞机蒙皮的是 ( ) A.ZAISi12 ； B.2A50(旧牌号 LD5) ； C.ZAIMglO ； D.2A12(旧牌号 LY12) 8. 下列材料中，最适合制造盛放氢氟酸容器的是 ( ) A.1Cr17 ； B.1Cr18Ni9Ti ； C.聚四氟乙烯； D.SiO2 9. 下列材料中，最适合制造汽车板弹簧的是 ( ) A.60Si2Mn ； B.5CrNiMo ； C.Cr12MoV ； D.GCr15 10. 下列材料中，最适合制造汽车火花塞绝缘体的是 ( ) A.AI2O3 ； B.聚苯乙烯； C.聚丙烯； D.饱和聚酯 II. 铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只 需加热到一定温度即使晶粒细化，其原因是 ( ) A. 铁总是存在加工硬化，而铜没有； B. 铜有加工硬化现象，而铁没有； C.铁在固态下有同素异构转变；而铜没有 D.铁和铜的再结晶温度不同 12. 常用不锈钢有铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢和 ( ) A. 铁素体 -奥氏体不锈钢； B. 马氏体 -奥氏体不锈钢； C. 莱氏体不锈钢； D. 贝氏体不锈钢 13. 以下哪种铸铁的断口呈灰黑色？ ( ) A. 马口铁； B. 白口铸铁； C. 麻口铸铁； D. 灰铸铁 14. 用于制造渗碳零件的钢称为 ( )。
1材料的性能 1、抗拉强度：材料抵抗最大均匀塑性变形的能力。 2、硬度：材料表面抵抗局部微量塑性变形的能力。 3、刚度：材料抵抗弹性变形的能力。 2 材料的结构 1、晶胞：晶胞是能代表晶格中原子排列规律的最小几何单元。 2、致密度：晶胞中原子体积与晶胞体积的比值。 3、晶体各向异性：晶体中不同晶面或晶向上的原子密度不同，从而造 成晶体不同方向上的性能不同的现象。 4、指出固溶体和金属化合物在晶体结构和机械性能方面的区别。 答：固溶体仍保持溶剂的晶格类型。而金属化合物为新的晶格，它与任一组元均不相同。固溶体一般是塑性、韧性好，强度、硬度低；金属化合物是硬度高，塑性、韧性差。 5、常见的金属化合物有______________、_______________和_______________三种类型。（正常价化合物；电子化合物；间隙化合物和间隙相） 6、金属的晶粒愈细小，则金属的强度、硬度愈_______________、
塑性韧性愈_______________，这种现象称为_______________强化。（高；好；细晶） 7、原子在溶剂晶格中的分布不同，可将固溶体分为_______________固溶体和_______________ 固溶体。（间隙；置换） 8、按合金的相结构分，铁碳合金中的铁素体属于_______________，渗碳体属于_______________。（固溶体；金属化合物） 9、在合金中具有_______________化学成分、_______________结构且与其他部分隔开的均匀组成部分叫做相。（同一;同一） 10、晶界和亚晶界属于_______________ 缺陷，位错属于_______________缺陷。（面；线） 11、晶体缺陷，按几何特征可分为__________缺陷、__________缺陷和__________缺陷三种类型。（点；线；面） 12、与固溶体相比，金属化合物具有高硬度、低塑性。（正确） 13、由固溶体（基体）和金属化合物（第二相）构成的合金，适量的金属化合物在合金中起强化相作用。（正确） 14、间隙固溶体的机械性能和间隙化合物的机械性能是相似的。（错误） 15、金属化合物都遵守原子价规律，其成分固定并可用化学式表示。（错误） 16、只要组成合金的两组元的原子直径差达到一定值，便可形成无限固溶体。
机械工程材料期末考试 一．填空题（共30分，每空1分） 1．液态金属结晶的基本过程是形核与晶核长大。 2．铁素体（F）是碳溶于α-Fe 所形成的间隙固溶体，其晶格类型是：体心立方。 3. 检测淬火钢件的硬度一般用洛氏（HRC）硬度；而检测退火和正火钢件的硬度常用布氏（HRB）硬度。4．GCr15钢是滚动轴承钢，其Cr的质量分数是1.5% 。5．16Mn钢是合金结构钢，其碳的质量分数是0.16% 。6．QT600-03中的“03”的含义是：最低伸长率为3% 。7. 钢与铸铁含碳量的分界点是：2.11% 。 8．贝氏体的显微组织形态主要有B上和B下两种，其中B下的综合性能好。9．钢的淬火加热温度越高，淬火后马氏体中含碳量越高，马氏体晶粒越粗大，残余奥氏体的量越越多。 10．钢加热时A的形成是由A晶核的形成、A晶核向F和Fe3C 两侧长大、残余Fe3C的溶解、A的均匀化等四个基本过程所组成的。11．一般表面淬火应选中碳成分钢，调质件应选用中碳成分钢。13．碳钢常用的淬火介质是水，而合金钢是油。 14．T10钢（Ac1≈727℃，Accm≈800℃）退火试样经700 ℃、780 ℃、860 ℃加热保温，并在水中冷却得到的组织分别是：P+Fe3C ，Fe3C+M+Ar ，M+Ar 。 15．渗碳钢在渗碳后缓慢冷却，由表面向心部的组织分布依次为：P+Fe3CⅡ （网状），P ，P+F 。得分 二．判断题（共10分，每小题1分）（正确√ 错误×，答案填入表格）1．在其他条件相同时，砂型铸造比金属型铸造的铸件晶粒更细。× 2．固溶强化是指因形成固溶体而引起的合金强度、硬度升高的现象。√ 3．珠光体、索氏体、屈氏体都是铁素体和渗碳体组成的机械混合物。√ 4．碳的质量分数对碳钢力学性能的影响
中南大学现代远程教育课程考试复习题及参考答案 机械工程材料 一、判断： 1、奥氏体与渗碳体均为面心立方晶格。 ( ) 2、Ｆ与Ｐ是亚共析钢中室温时的主要组成相。 ( ) 3、金属的加工硬化是指金属在塑性变形后强度、硬度提高，塑性、韧性下降的现象。 ( ) 4、钢淬火时的冷却速度越快，马氏体的硬度越高。 ( ) 5、合金中，一个晶粒内的成分不均匀现象称枝晶偏析。 ( ) 6、一种合金的室温组织为α+βⅡ+（α+β），它由三相组成。（） 7、当把亚共析钢加热到Ac1和Ac3之间的温度时，将获得由铁素体和奥氏体构成的两相组织， ）（在平衡条件下，其中奥氏体的碳含量总是大于钢的碳含 量。）8、在铁碳合金平衡结晶过程中只有成分为4.3%C的铁碳合金才能发生共晶反应。 （）T12钢的碳含量要高。（ 9、 20钢比）（ 10、再结晶能够消除加工硬化效果，是 一种软化过程。） 11、过共析钢中，网状渗碳体的存在使钢的硬度 和塑性均上升。（ ）（ 12、正火是将钢件加热至完全奥氏体化后空冷的热处理 工艺。）13、65Mn是合金调质结构钢。 （、回火索氏体的性能明显优于奥氏体等温冷却直接所得到的片层状索氏体的性能。 （）14 （）15、T10A和60号钢均属于高碳钢。 、晶体缺陷的共同之处是它们都能引起晶格畸变。16 （）（） 17、位错是实际金属晶体的一种面缺陷。 （）18、体心立方晶格的致密度 为74%。、塑性变形指的是外载荷撤销后变形不能恢复的变形。19 （） ）20、当过冷度较大时，纯金属晶体主要以平面状方式长大。 （（）、室温下，金属晶粒越细，则强度越高、塑性越好。21 22、一般来说，钢的强度高于铸铁的强度。 （） （）号钢的淬透性差。、2365Mn的淬透 性比65 C曲线中分析可知，共析钢的过冷奥氏体在A-550℃的范围内发生贝氏体转变。 （）、从241、共析反应就是在某一温度时，从一种固相中同时结晶析出两种不同的固相。 （） 25 （26、包晶偏析可以通过回火的热处理方法消 除。） 、所谓本质细晶粒钢就是一种在任何加热条件下晶粒均不发生粗化的钢。 （）27 +β）（），它由两相组成。（+28、一个合金的室温组
一、是非题 1. 一般说来，金属中的固溶体塑性比较好，金属间化合物的硬度比较高。( ) 2. 不论含碳量的高低，马氏体的硬度都很高、脆性都很大。( ) 3. 金属多晶体是由许多结晶方向相同的单晶体组成的。( ) 4. 凡是由液体凝固为固体的过程都是结晶过程。( ) 5. γ→α+β共析转变时温度不变，且三相的成分也是确定的。( ) 6. 1Crl8Ni9Ti钢可通过冷变形强化和固溶处理来提高强度。( ) 7. 用Q345钢制造的自行车车架，比用Q235 A钢制造的轻。( ) 8. 合金元素在钢中以固溶体、碳化物、金属间化合物、杂质等多种方式存在。( ) 9. 铸铁不能进行热处理。( ) 10.复合材料具有比其他材料高得多的比强度和比模量。( ) 二、选择题 1. 固溶体的晶格与( )相同。 A. 溶液； B. 溶剂； C. 溶质； D. 溶质或溶剂。 2. 钢经调质处理后的室温组织是( )。 A. 回火马氏体； B. 回火贝氏体； C. 回火托氏体； D. 回火索氏体。 3. 钢合适的渗碳温度是( )℃． A . 650 ； B. 800 ； C. 930 ； D. 1100 。 4. 高速钢的热（红）硬性取决于( )。 A. 马氏体的多少； B. 残余奥氏体的量； C. 钢的含碳量; D. 淬火加热时溶入奥氏体中的合金元素的量。 5. 能减小淬火变形开裂的措施是( )。 A.加大淬火冷却速度；B．选择合适的材料；C.升高加热温度；D.增加工件的复杂程度。 6. 承受交变应力的零件选材应以材料的_________为依据。 A. R eL（σs）； B. R m（σb）； C. HRA ； D. R-1（σ－1）。 7. 铜管拉伸后为避免开裂，在冷弯前应进行( )。 A. 正火； B. 球化退火； C. 去应力退火； D. 再结晶退火。 8. 测定铸铁的硬度，应采用( )。 A. HBW ； B. HRC ； C. HRA ； D. HV 。 9. 汽车板簧应选用( )材料。 A. 45钢； B. 60Si2Mn ； C. 2Crl3 ； D. Q345 。 1 0．金属材料、陶瓷材料和高分子材料的本质区别在于它们的( )不同。 A. 性能； B. 结构； C. 结合键； D. 熔点。 三、填空题 l. 金属结晶是依靠__________和___________这两个紧密联系的过程实现的。 2. 45钢，用作性能要求不高的零件时，可在______________状态或正火状态下使用； 用作要求良好综合性能的零件时，可进行_______________热处理。 3. 合金的相结构分为______________和___________两大类。 4．对冷塑性变形后的金属加热时，其组织和性能的变化过程大致可分为_________ __________________________________等阶段。 5. 钢中__________元素引起热脆，____________元索引起冷脆。 6．珠光体是由____________和________________构成的机械混合物。 7. 冷处理的目的是_________________________________________ ，此时发生的残余奥氏体的转变产物为_________________________ 。 8. 白口铸铁中碳全部以_________形式存在，灰口铸铁中碳主要以_______形式存在。 9．共晶反应的特征是_________________，其反应式为_______________________。 10. 对某亚共析钢进行显微组织观察时，若估计其中铁素体含量约占10％，其碳含量约为________，该钢属于________碳钢。 四、简答题 1. 在铁碳相图中存在着三种重要的固相，请说明它们的本质和晶体结构(如δ相是碳在δ－Fe中的固溶体，具有体心立方结构)。 α相是_____________________________________________________； γ相是_____________________________________________________;
