防火桥架与普通桥架的区别
普通桥架也就是我们常用的“冷(电)镀锌桥架”这类桥架并不具备防火性能，耐腐蚀能力较差。用于干燥室内安装。防火桥架是在普通桥架表面喷涂一层防火漆，以起到防火阻燃的作用！其实桥架本身并不会着火，着火的只可能是电缆，防火漆所起到的防火阻燃原理。

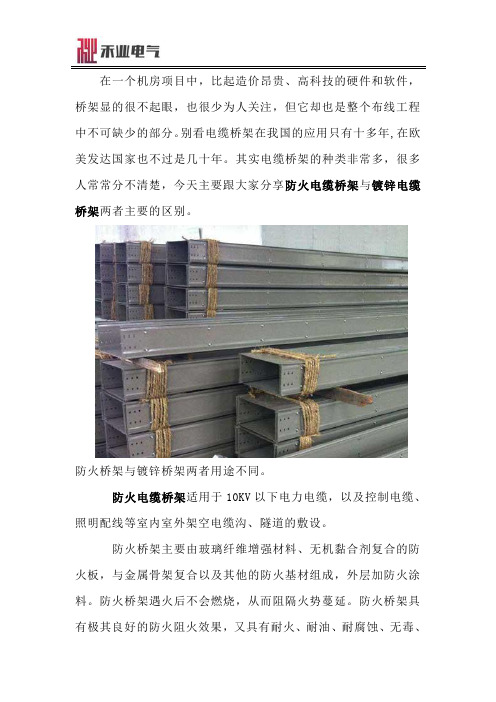

1、防火桥架适用于10KV以下电力电缆，以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设。
防火桥架主要由玻璃纤维增强材料、无机黏合剂复合的防火板，与金属骨架复合以及其他的防火基材组成，外层加防火涂料。防火桥架遇火后不会燃烧，从而阻隔火势蔓延。防火桥架具有极其良好的防火阻火效果，又具有耐火、耐油、耐腐蚀、无毒、无污染，整体安装方便等特点。防火涂料有涂层薄、耐火极限高、粘接力强的特点。
2、镀锌桥架，主要应用在潮湿、腐蚀性强环境下。按照生产工艺不同，分为热镀锌和电镀锌(即冷镀锌）两种。
热镀锌的工艺过程：将钢件或铸件浸入熔融的锌液中在其表面形成锌—铁合金或锌和锌—铁合金覆盖层的工艺过程和方法。
冷镀锌的工艺过程：将钢材表面化学清洗处理后放进电镀液中，电镀液含氧化锌。直流电一极接钢材，一极接放在电镀液中的锌板。通电后锌以分子状态置换到钢材表面。如果加光亮剂钝化，则体现彩云状光亮镀层。
应用在钢结构上的电镀锌一般防锈效果都不是很好，主要是镀锌河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
量达不到，而且镀锌不均匀，一般两三年就出现生锈现象，质量差的暴露在潮湿环境中十几天就生锈了。热镀锌镀层较厚，抗腐蚀能力较强。冷镀锌镀锌层较热镀光亮，但较薄，抗锈蚀能力较弱。
更多关于桥电缆桥架的问题，您可以继续关注小编的分享或者拨打上方电话咨询！
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
电缆桥架国家新标准 以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。 具体内容如下： 1 范围 本标准规定了钢质南京桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈 A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级 GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。分别用代号 C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。 3. 3型号 4. 4基本结构参数 电缆桥架的基本结构参数见表1。 表1 单位为mm 3．5 板材厚度 电缆桥架允许最小板材厚度见表2。 表2 单位为mm 4.要求 4.1 正常使用条件:
a) 温度－20℃～＋55℃； b）相对湿度＜95%； c）海拔高度不超过2000m。 注：特殊使用条件由供需双方约定。 4.2 电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。 4.3 材料 4.3.1制造电缆桥架用板材应符合GB/T912、GB/T11253中有关规定。 注：所用板材由供需双方约定。 4.3.2电缆桥架焊接用焊条应符合GB/T5117规定。 4.3.3表面防腐层材料应符合相应的标准规定。 4.3.4螺栓、螺母、平垫、弹垫应分别符合GB/T 5780、GB/T 6170、GB/T 97.1、GB/T 93的规定。 4.4 外观 4.4.1电缆桥架镀、涂层表面质量应符合表3规定。表3 4.4.2电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。 4.4.3电缆桥架的走线槽应光滑、平整，无损伤电缆绝缘的凸起和尖角。 4.5 焊接要求:焊接件所有焊缝应均匀，不得有漏焊、虚焊、裂纹、夹渣、烧穿、弧坑等缺陷。 4.6 电缆桥架表面处理 4.6.1电缆桥架表面应根据工作环境的要求进行镀涂防护处理,各种防护层厚度和附着力应符合表4规定. 4.6.2附件表面防腐处理应与电缆桥架主体结构相一致。特殊要求供需双方商定。 4.6.3喷涂处理后的表面光泽度应不低于60%。 4.6.4表面防护层经48h耐盐雾试验（中性NSS），应不低于表5中规定的3级。
桥架电缆敷设有哪些要求 1.桥架安装应因地制宜选择支、吊架，桥架可水平、垂直敷设，可转直角或斜角，可进行T 形或十字形分支。按设计要求，可由宽变窄，由高变低或由低变高。桥架上升和下降敷设，一般按45o斜坡进行变化。在某段内桥架的支、吊架应一致。 2.桥架安装应有利于穿放电缆，桥架安装后应进行调直，桥架应用压片固定在支架上。 3.支持桥架的支、吊架长度应与桥架宽度一致，不应有长短不一致的现象。 4.电缆桥架严禁采用电、气焊接。接地螺栓应由制造厂，在未喷漆前焊在每节端部外缘。施 工时，应用砂纸磨去螺栓表面油漆，再进行接地跨接。 5.电缆上、下桥架应通过引下设置，在安装引下装置的部位两侧1m处，增设加强支、吊架。 6.桥架在水平端每1.5-3m设置一个支、吊架；垂直段每1-1.5m设置一个支架；距三通、四 通、弯头处，两端1m处应设置支、吊架。 7. 桥架经过建筑物的伸缩缝时，应断开100-150mm间距，间距两端应进行接地跨接。 电缆桥架的安装说明 电缆桥架系指电缆梯式桥架、电缆托盘桥架及密封式桥架(金属线槽)。 电缆桥架主要有钢制、铝合金制及不锈钢制等。钢制桥架表面处理分为热镀锌、冷电镀锌、粉末静电喷涂、热浸锌等工艺。 电缆桥架的安装主要有沿顶板安装、沿墙水平和垂直安装、沿竖井安
装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支(吊)架可选用成品或自制。支(吊)架的固定方式主要有预埋铁件上焊接、膨胀螺栓固定等。吊装金属线槽主要用于室内灯具安装时使用。 施工时要按已批准的设计进行，一般要求如下。 1.金属线槽布线 (1) 金属线槽布线一般适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。 (2) 同一回路的所有相线和中性线，应敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内。线槽内电线或电缆的总截面(包括外护层)不应超过线槽内截面的20%，载流导线不宜超过30根。控制、信号或与其相类似的线路，电线或电缆的总截面不应超过线槽内截面的50%，电线或电缆根数不限。 (3) 金属线槽垂直或倾斜安装时，应采取措施防止电线或电缆在线槽内移动。 (4) 由金属线槽引出的线路，可采用金属管、硬质塑料管、半硬塑料管、金属软管或电缆等布线方式。电线或电缆在引出部分不得遭受损伤。 (5) 线槽应平整、无扭曲变形，内壁应光滑、无毛刺。 (6) 金属线槽应可靠接地或接零，但不应作为设备的接地导体。
电缆桥架规范要求 篇一：电缆桥架安装要求及规范 电缆桥架安装要求及规范指导 1、电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统缆显得类型、数量，合理选定适用的桥架。 (1)确定方向：根据建筑平面布置图，结合空调管线和电气 管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。 (2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电 缆重量。 (3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆 的间距来确定电缆桥架的型号、规格,托臂的长度，支柱的长度、间距，桥架的宽度和层数。 (4)确定安装方式：根据场所的设置条件确定桥架的固定方
式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。(5)绘出电缆桥架平、剖面图，局部部位还应绘出空间图，开列材料表。 2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各直一侧，中间采用隔板分隔。 3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。 4、电缆桥架安装要求 (1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。(2)电缆桥架与用电设备交越时，其间的净距不小于0.5m。 (3)两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。 (4)在平行图上绘出桥架的路由，要注明桥架起点、终点、拐 弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图，则对材料统计将更精确。 直线段：注明全长、桥架层数、标高、型号及规格。拐弯 点和分支点：注明所用转弯接板的型号及规格。升降段：注明标高变化，也可用局部大样图或剖面图表示。 (5)桥架支撑点，如立柱、托臂或非标准支、构架的间距、
电缆桥架国家标准 (2010-01-26 22:25:30) 转载 分类：电工电气 标签： 杂谈 电缆桥架国家标准,设计规范 第一章总则 钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。 本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。 电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。 第二章电缆桥架 第一节电缆桥架名称定义、结构类型及品种 桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。 桥架可包含下列结构类型：
一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。 二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。 三、梯架：是由侧边与若干个横档构成的梯形部件。 四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。 桥架可包含下列结构品种： 一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。 二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种： 1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种； 2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；
电缆桥架分类及国家标准 桥架分成槽式、托盘的来式和梯架式、网文件格式等构造，由支撑架、托臂和安裝配件等构成。房屋建筑内电缆桥架能够单独搭建，还可以附属在各种各样建(构)筑物和地下综合管廊自支撑架上，应反映构造简易，造型设计美观大方、配备灵便和检修便捷等特性，所有零件均需开展热镀锌解决。安裝在房屋建筑外室外的电缆桥架，如果是在相邻海滩或归属于浸蚀区，则材料务必具备防腐蚀、耐湿气、粘合力好，抗冲击抗压强度高的物理性能特性。 电缆桥架分类： 常常能够看到的桥架型号规格分别是：没孔托盘的电缆桥架（槽式电缆桥架）、梯式桥架、有孔托盘电缆桥架（托盘式电缆桥架）。这三种电缆桥架都有各的优势，是现阶段中国应用数最多的型号规格，接下去大家看一下详解。 1.槽式桥架是一种密封式型桥架，它很适用铺设计算机电缆、电力电缆、热电阻电缆线以及它高精度系统软件的变频电缆的屏蔽掉影响和重浸蚀自然环境中
电缆线的安全防护都是有不错的实际效果，考虑到槽式直达作屏蔽掉时、金属表面处理用热镀锌。 2.托盘式桥架是原油、化工厂、电力工程、轻工业、电视机、通讯器材等层面运用最普遍的一种，它具备重量较轻、荷载量大、造型设计美观大方、构造简约、安裝便捷等特性，它既合适用以动力电缆的安裝，也适用变频电缆的铺设。 3.梯方式桥架具备净重轻柔、工程造价低、造型设计与众不同、安裝便捷、排热性、透气率好等特性，它一般适用直轻大电缆线的铺设，很适用高、低动力电缆的铺设。
电缆桥架国家标准薄厚： 注：国家行业标准一般是比较严密对安全系数标准很高的建筑项目而应用的较多。 <100毫米电缆桥架总宽<150mm~时，厚薄需挑选1.5mm <150mm电缆桥架总宽<400mm~时，厚薄就得挑选1.5mm至1.8mm <400mm电缆桥架总宽<600Mm~时，挑选1.8mm至2.0Mm <600Mm电缆桥架总宽<1200Mm~时，挑选2.0Mm至2.5mm
电缆及电缆桥架安装敷设标准 1范围 本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。 2引用标准 《建筑电气工程施工质量验收规范GB 50303-2002》 《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》《建筑电气通用图集-内线工程92DQ5》 《高层民用建筑设计防火规范（GB50045-95）》。 3施工准备 3.1 材料要求： 3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架。 3.1.2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。 3.1.3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。 3.1.4 桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。 3.1.5 电缆外观完好无损，无压扁和扭曲现象。外皮、绝缘层无老化及裂纹。电缆外护层有明显标识和制造厂标。电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7标准生产的产品有3C认证标志。 3.1.6 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。 3.1.7 金属膨胀螺栓：应根据容许拉力和剪力进行选择。 3.2 主要机具： 3.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。 3.2.2 电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。 3.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。 3.3 作业条件： 3.3.1 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。 3.3.2 其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。
中国工程建设标准化协会标准 钢制电缆桥架工程设计规范 Code for design of steel cable tray engineering CECS 31:2006 主编单位:中国工程建设标准化协会 电气专业委员会 批准单位:中国工程 施行日期:2006年8月1日 条文说明 1 总则 制定本规范总的原则要求。 把工程设计与制造共同遵守的规则，纳入同一标准，这是电缆桥架工程应用实践的需要。 电缆桥架工程是一个系统工程，涉及面广、合理的布局可达到节省空间，缩短距离，减少浪费，安全运行的目的。 确保产品质量和工程质量是制定本规范的目的。针对桥架市场存在未经检测、鉴定，不符合国家标准的产品涌入工程的实际情况，必须明确桥架产品实行质量检测(型试试验)合格。 根据《标准化工作导则》GB／T 1标准，新产品试制应通过鉴定或评定。 电缆敷设工程使用钢制电缆桥架时，还应遵守现行有关工程设计标准的规定。 2 术语 本条对电缆桥架作出了明确的定义，着重指出它是一个支承电缆线路的刚性结构系统。 将直接承托电缆线路荷重的部件称为托架，它仅是桥架系统组成部件之一。从其作用和含义上同“桥架”加以区别。
根据实际部件定义。 与美国电气制造商协会标准定义为“实底型电缆托架”相似，现称“无孔托盘”较简明。 根据实际部件定义。但从国内外产品及安装使用看，组装托盘是托架的一种形式。 与标准的定义相同。 与标准相似。 本条1、2款系按部件功能定义。需指出的是：标准对“适合连接在同一平面上不同宽度的电缆托架配件”称为“收缩节”。现扩大了其范围，即“变径直通：一段改变尺寸的直通。”，这样定义内涵较明确。 用以改变电缆桥架方向和尺寸的一种装置，在标准中称为电缆托架配件。根据其功能和大多数厂家的习惯，现定义为“弯通”。这样含义明确，又避免与其他附件混淆。 本条1～7款系按部件功能定义。 弯通的弯曲半径应定义为弯通内侧两直角边的内切圆半径。 折弯形弯通，是大多数厂家的习惯做法。折弯线即内切圆两切点连线，其长度为√2R。内切圆两切点连线与内侧两直角边形成两个135°钝角，使敷设电缆圆滑转弯，不致损伤电缆(如图1所示)。
电缆桥架标准-JB-T10216-2000
电缆桥架标准JB-T10216-2000 作者：admin 发表时间：2008-1-21 16:05:18 阅读：次 ￡02819:1980) 1范围 本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验 方法、检验规则、标志、运输和储存等。 本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆 桥 架。 2引用标准 F 列标准所包含的条文，通过在本标准中引用而构成为本标准的条 文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本 标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 12-1988半圆头方颈螺栓 GB/T 93-1987弹簧垫圈 GB/T 97.1-1985 垫圈 GB/T 700-1988碳素结构钢 GB/T 1408.1-1999 固体绝缘材料电气强度试验方法 工频下的试验(eqvIEC60243-1:1988) GB/T 1410-1989固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T 1720-1993 漆膜附着力测定法 (eqvlEC93:1980) GB/T 1764-1989 漆膜厚度测定法 GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验Db: 交变温热试验方法 (eqvIEC68-2-30:1980) GB/T 2423.17-1993 电工电子产品基本环境试验规程 试验Ka: 盐雾试验方法 (eqvIEC68-2-11:1981) GB/T 2423.46-1997 电工电子产品环境试验第 2部分：试验方法试验Ef:撞击摆锤 (idt IEC68-2-62:1991) 玻璃纤维增强塑料耐水性试验方法 玻璃纤维增强热固性塑料耐化学药品性能试验方法 GB/T 2575-1989 GB/T 3857-1987 GB/T 3880-1997 铝及铝合金轧制板材 GB/T 4208-1993 GB/T 4956-1985 GB/T 5270-1985 外壳防护等级(IP 代码)(eqvIEC 529:1989) 磁性金属机体上非磁性覆盖层厚度测量 磁性方法(eqvISO 2178:1982) 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqv
电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协 会电气工程委员会修订。 电缆桥架宽度~允许最小板厚 电缆桥架宽度＜100~ 1 100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~2.5 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级
GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式 四种类型。分别用代号C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷 漆、镀锌后喷涂或喷漆。 3. 3型号 4. 4基本结构参数
电缆桥架安装规范 一、电缆桥架的品种选择 1.需屏蔽电气干扰的电缆网络或需要有防护外部（如：有腐蚀液体、易燃粉尘等环境下的电缆敷设）应该选用槽式复合型防 腐屏蔽电缆桥架,且需要带盖。 2.强腐蚀性环境下应当使用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架、等附件也要使用同样的材料，以提高桥架及附件的使用寿命，电缆桥架在容易积灰或者在户外场所应加 盖板。 3.除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃钢阻燃桥架或钢质普通型桥架。电缆桥架在容易积灰或者在户外场所应加盖板。 4.在工作通道或者户外跨越道路段式，底层梯级的底部宜加垫板或在该段使用托盘。大跨距跨越公共通道是，可根据用户要求提高桥架的载荷能力或选用支架。 5.大跨距（>3m）时要选用复合型桥架。、 6.户外要选用复合环氧树脂桥架。 二、规格选择
1.桥架的宽度和高度应符合电缆填充率不超过有关规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需预 留10-25%的发展余量。 2.各种弯通及附件规格应符合工程布置条件与桥架相配套。 3.支、吊架规格的选择，应该按照桥架规格、层数、跨距等 条件配置。并应该满足载荷的要求。 三、支、吊架的配置 1.户内支、吊架跨距一般采取1.5-3m,户外立柱中跨距一般采 取6m。 2.非直线段的支、吊架配置就遵循以下原则。当桥架宽带<300mm时，应该在据非直线段与直线结合处300-600mm的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应该增设一个支、吊架。 3.桥架多层设置时层间中心距为200，250，300，350。 4.桥架直线段每隔50m应该预留伸缩缝20-30mm（金属桥架）。 四、防火 要求桥架防火的区段，必须采用钢制或者阻燃材料。 五、接地
电缆桥架安装规范标准 电缆桥架是由支架、托臂以及安装配件组成，它既可以独立架设，也可以敷设在建筑物或者管廊上，是一种能保护电缆不受外界因素破坏，同时保障我们日常用电安全的建筑材料。在地下停车场、商场、超市等地方都可以看到它们的身影。但是很多朋友都不是很了解电缆电缆桥架安装规范标准？今天我们就来说一下这个问题。 电缆桥架详细说明： 电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
电缆桥架安装前需要做的准备 一、电缆桥架安装前准备： 在安裝电缆线桥以前，最先要开展当场精确测量，开展大量的区域规划和设计方案，挑选一种好用美观大方的设计风格和种类，随后明确电缆线桥的规格型号、必须配备哪些，并开展防火安全和接地装置解决。为了满足上述所有条件，应制作桥架系统的设计图纸。这项工作最好找专业人员设计，这样既能让后续使用更便利，而且避免发生安全隐患，也能够更加合理的将空间运用起来。 二、电缆桥架安装方法： 1.依据桥架挑选相对规格型号的产品，安裝前查验一切正常产品。最先查验加工厂证实、曝光和有关身份证。电缆线桥的表面镀层一般是热浸镀锌，表面应当沒有缺点，维持光洁、泡沫塑料、脱落和挂灰。这座桥本身应该是平的而不是扭曲的。 2.缆桥须安装在设计的位置，不得安装在低於2.5米的高度。如果桥梁有多层，为了散热、释放干扰和方便维修，保持一定距离。距离由有关规定决定。 3、支架起重机的安装非常重要，安装质量应符合技术规范。支撑跨度通常在1.5
精心整理 中国工程建设标准化协会标准 钢制电缆桥架工程设计规范 Codefordesignofsteelcabletrayengineering CECS31:2006 1总则 1.0.11.0.2 1.0.31.0.4 1.0.52术语 2.0.1本条对电缆桥架作出了明确的定义，着重指出它是一个支承电缆线路的刚性结构系统。 2.0.2将直接承托电缆线路荷重的部件称为托架，它仅是桥架系统组成部件之一。从其作用和含义上同“桥架”加以区别。 2.0.3根据实际部件定义。
精心整理 2.0.4与美国电气制造商协会(NEMA.VE1)标准定义为“实底型电缆托架”相似，现称“无孔托盘”较简明。 2.0.5根据实际部件定义。但从国内外产品及安装使用看，组装托盘是托架的一种形式。 2.0.6与NEMA.VE1标准的定义相同。 2.0.7与NEMA.VE1标准相似。 本条1、2款系按部件功能定义。需指出的是：NEMA.VE1标准对“适合连接在同一平面上不同宽度的电缆托架配件”称为“收缩节”。现扩大了其范围，即“变径直通：一段改变尺寸的直通。”， 2.0.8 本条1～ 2.0.9 3桥架 3.1 3.1.1 3.1.2 一。 3.2 3.2.1 3.2.2 3.3附件 3.3.1本条仅列出常用的桥架附件。对于特殊的桥架附件，本规范不予限制。 3.4支吊架 3.4.1本条仅列出常用的桥架支吊架。对于特殊的桥架支吊架，本规范不予限制。 3.5型号和规格 3.5.1列出了型号编制的主要内容。但对荷载等级、防腐类别在型号上不作统一规定，可由厂家自定或在订货技术要求中反映，以照顾到目前各生产厂产品样本的实际情况，不因执行规范而进行大的改动。
8.10 电缆桥架布线 8.10.1 电缆桥架布线适用于电缆数量较多或较集中的场所。 8.10.2 在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。 8.10.3 电缆桥架水平敷设时的距地高度不宜低于2．5m，垂直敷设时距地高度不宜低于1．8m。除敷设在电气专用房间内外，当不能满足要求时，应加金属盖板保护。 8.10.4 电缆桥架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距宜为1．5—3m。垂直敷设时，其固定点间距不宜大2m。 8.10.5 电缆桥架多层敷设时，其层间距离应符合下列规定： 1 电力电缆桥架间不应小于0．3m； 2 电信电缆与电力电缆桥架问不宜小于o．5m，当有屏蔽板时可减少到 0．3m； 3 控制电缆桥架间不应小于0．2m； 4 桥架上部距顶棚、楼板或梁等障碍物不宜小于o.3m。 8，10，6 当两组或两组以上电缆桥架在同一高度平行或上下平行敷设时，各 相邻电缆桥架间应预留维护、检修距离。 8.10.7 在电缆托盘上可无间距敷设电缆。电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40％；控制电缆不应大于50％。 8.10.8 下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上： 1 lkV 以上和lkV 以下的电缆； 2 向同一负荷供电的两回路电源电缆； 3 应急照明和其他照明的电缆； 4 电力和电信电缆。 当受条件限制需安装在同一层桥架上时，应用隔板隔开。 8，10．9 电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液 体管道的下方。当不能满足上述要求时，应采取防腐、隔热措施。8．10．10 电缆桥架与各种管道平行或交叉时，其最小净距应符合本规范表8．5．7 的规定。 8. 10．11 电缆桥架转弯处的弯曲半径，不应小于桥架内电缆最小允许弯曲半径的最大值。各种电缆最小允许弯曲半径不应小于本规范表8．7．1 的规定。8，10．12 电缆桥架不得在穿过楼板或墙壁处进行连接。 8.10.13 钢制电缆桥架直线段长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m 时，宜设置伸缩节。电缆桥架跨越建筑物变形缝处，应设置补偿装置。 8.10.14 金属电缆桥架及其支架和引入或引出电缆的金属导管应可靠接地，全长不应少于2 处与接地保护导体(PE)相连。
电缆桥架安装施工要求及规范 2； ３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。 12．2 施工准备 2．1技术准备: １．按照已批准的施工组织设计（施工方案）进行技术、安全交底。 ２．施工执行工艺标准、图集、规范齐全。 ３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 ４．根据施工图或施工所用电缆应作好电缆牵引力的计算。 1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。 2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。 3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
注:符号△“T”类防腐方式为镀锌镍合金、高纯化等其它防腐处理的桥架，应按规定试验验证，并 热浸镀锌的托盘、桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径2mm以上）等缺陷，不得有影响安装的锌瘤。螺纹的镀层应光滑，螺栓连接件应能拧入。 电镀锌的锌层表面应光滑均匀，致密。不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。 喷涂应平整、光滑、均匀、不起皮、无气泡水泡。
桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。 桥架螺栓孔径，在螺杆直径不大于M16时，可比螺杆直径大2mm。 螺栓连接孔的孔距允许偏差:同一组内相邻两孔间距±±1mm;相邻两组的端孔间距±“CCC”认证标志，并应有“CCC”认证复印件；每盘电缆上应标明规格、型号、电压等级、长度及出厂日期电缆相应完好无损。 9.电缆外观完好无损，铠装无锈蚀、无机械操作，无皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。电缆端头密封良好。 10.其它附属材料；电缆标示牌、油漆、汽油、封铅、硬脂酸白布带、橡皮包布、黑包布、塑料绝缘带等均应符合要 12．3 施工工艺 12．3．1电缆桥架安装施工工艺 1.电缆桥架安装工艺流程:
2010国家电缆桥架标准 2010电缆桥架新标准 以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。 电缆桥架宽度~允许最小板厚 电缆桥架宽度＜100~ 1 100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~ 2.5 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差
GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级 GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1.3分类 1.3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。分别用代号C、P、T、ZH表示。 1.3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。 1.3型号 1.4基本结构参数 电缆桥架的基本结构参数见表1。 表1 单位为毫米 3．5 板材厚度 电缆桥架允许最小板材厚度见表2。
电缆及电缆桥架安装敷设规范
电缆及电缆桥架安装敷设标准 1范围 本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。 2引用标准 《建筑电气工程施工质量验收规范GB 50303-2002》 《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》《建筑电气通用图集-内线工程92DQ5》 《高层民用建筑设计防火规范（GB50045-95）》。 3施工准备 3.1 材料要求： 3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架。 3.1.2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。 3.1.3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。 3.1.4 桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。 3.1.5 电缆外观完好无损，无压扁和扭曲现象。外皮、绝缘层无老化及裂纹。电缆外护层有明显标识和制造厂标。电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7标准生产的产品有3C认证标志。 3.1.6 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。 3.1.7 金属膨胀螺栓：应根据容许拉力和剪力进行选择。 3.2 主要机具： 3.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。
电缆桥架技术要求 本技术要求是为了工程使用的电缆桥架所作出的要求。该要求提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准、国家标准的优质产品。 一、技术要求 （一）桥架技术要求 JB/T10216-2000 《电控配电用电缆桥架》 QB/T1453-92 电缆桥架 JB/T6743-93 户内户外钢制电缆桥架防腐环境技术要求 （二）各项技术要求 1、电缆桥架制作应符合JB/T10216-2000 《电控配电用电缆桥架》和CECS31：91 《钢制电缆桥架工程设计规范》。 2、槽式桥架的整体防护等级应不低于IP33。 3、桥架及附件采用国内大型钢厂的优质冷轧钢板制作（提供钢厂材质证明）。 4、桥架的厚度要求：200*100规格，钢板厚度为2.5毫米；500*200规格，钢板厚度为2.8毫米；800*200及以上规格，钢板厚度≥3.0毫米。 5、桥架表面采用热镀锌后仪表电缆桥架喷塑果绿色、动力电缆桥架喷塑国际灰，表面处理应均匀，无毛刺、过烧、挂灰、伤痕等缺陷。 6、桥架加工形成后，断面形状应端正、无扭曲、弯曲、裂纹、边缘毛刺等缺陷。 7、桥架的走线槽应光滑、平整、无损伤电缆绝缘的凸起和尖角。 8、所有焊缝应平滑、饱满，不应有气孔、夹渣、虚焊、咬边等缺陷。 9、所有桥架中梯形框槽口应向下焊接。 10、所有桥架（包括：直通、弯通、三通、四通）、盖板、连接片、螺栓等全部要求热镀锌。 11、镀锌层厚度≥65μm，镀锌层不应有剥离、起皮、气泡、花斑、凸起等现象，镀锌层不得露出金属基体。 12、桥架长度的极限偏差范围：当长度≥2米时，极限偏差为±4mm。 13、所采用板材应符合GB/T192、GB/T11253中的有关规定（偏差±0.15mm），桥架焊接应符合GB/T5117中有关规定，成套供应盖板，盖板厚度≥1.5mm。 14、连接片：桥架内外采用连接片双面固定，卖方需提供型号相符合、足量的桥架连接片、镀锌连接螺栓、螺帽等附件。
电缆桥架安装和桥架内 电缆敷设规定 依据《建筑电气工程施工质量验收规范》（GB50303-2002） 主控规定项目 1、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接 地（PE）或接零（PEN）可靠，且必须符合下列规定： a、金属电缆桥架间及其支架全长应不小于2处与接地（PE）或 接零（PEN）干线相连接； b、非镀锌电缆桥架间连接板的两端跨接铜芯线接地，接地线最小 允许截面积不小于4mm2； c、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2个有防松螺帽或防松垫圈的连接固定螺栓。 一般规定项目 1、电缆桥架转弯处弯曲半径，不小于桥架内电缆最小允许弯曲半 径（见表）； 电缆最小允许弯曲半径
2、当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m； 垂直安装的支架间距不大于2m； 3、当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措 施。螺帽位于桥架外侧； 4、电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当无设 计要求时，与管道的最小净距符合规定（见表）； 与管道的最小净距（m） 5、桥架内电缆敷设应符合下列规定： a、大于450倾斜敷设的电缆每隔2m处设固定点； b、电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处
等做密封处理； c、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转角两侧及每隔5～10m处固定点；电缆的首尾、末端和分支处应设标志牌；敷设于垂直桥架内的电缆固定点间距（见表）。 电缆固定点的间距（mm） 电缆种类固定点的间距 全塑型1000 电力电缆 除全塑型外的电缆1500 控制电缆1000
电缆桥架安装规范 一、总则 1.1为餍足工程设计中对电缆桥架的安装要求，特体例此暂行规定。待国度规范有电缆桥架安装的具体要求后，即以国度规定为准。 1.2电缆桥架供工矿企业以及平易近用修建敷设电力电缆、控制电缆、通讯电缆及自控管缆等之用。 2、电缆桥架的安装 2.1电缆桥架的总最简单的面安插应作到间隔最短，经济合理，安全运行，并应餍足施工安装，维修以及敷设电缆的要求。 2.2电缆桥架应有足够的刚度以及强度，对电缆提供可靠的支撑。 2.3电缆敷设后，电缆桥架的挠度应半大于电缆桥架跨度的1/200。当电缆桥架的跨度≥6000mm时，其挠度应半大于电缆桥架的跨度的1/150。 2.4电缆桥架应尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。 2.5电缆桥架与工艺管架共架安装时，电缆桥架应安插在管架的一侧。 2.6电缆桥架与各种管道平行架设时，其净间隔应餍足下列要求：
2.6.1电缆桥架与一般工艺管道(如压缩空气嗓道等)平行架设时不小于400mm。 2.6.2电缆桥架与具备腐化性液体管道平行架设时不小于500mm。 2.6.3电缆桥架不宜在输送具备腐化性液体管道的下方或具备腐化性气体管道上方平行安装。当无法避免时，应不小于500mm。且其间应用防腐隔板隔开。2.6.4电缆桥架与热力管道平行架设，热力管道有保暖层时不小于500mm，无保暖层时不小于1000mm。2.6.5电缆桥架不宜在热力管道的上方平行安装，当无法避免需在热力管道上方平行安装时，应不小于1000mm，其间应采取有效的隔热办法。 2.7电缆桥架与各种管道交织时，其净间隔应餍足下列要求： 2.7.1电缆桥架与一般工艺管道交织时，不小于 300mm。 2.7.2电缆桥架与具备腐化性液体管道下方或具备腐化性气体管道上方交织时，应不小于500mm，且在交织处用防腐化盖板将电缆桥架保护起来，其盖板长度应不小于d+2000mm，(d为管道外径)。 2.7.3电缆桥架与热力管道交织，热力管道有保暖层时，应不小于500mm，无保暖层时，应不小于1000mm，
电缆桥架施工要求及规范
电缆桥架施工要求及规范
电缆桥架安装施工要求及规范 1 一般规定 1. 1本章适用于电压为10K V 及以下新建扩建的一般工业与民用建筑电缆、 桥架安装和桥架 内电缆敷设 1. 2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1. 3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆 具有连续 性的刚性结构系统，为电缆桥架。见图 12.1.3 图1., 3电缆桥架组装图 1.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（ PE 或接零（PEN 可 靠，且必 须符合下列规定： 1.金属电缆桥架及支架全长应不少于 2处与接地（PE 或接零（PEN 干线相连接； 2 .非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于 4mr f ; 3. 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或 防松垫圈的连接固定螺栓。 1. 5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 1. 6电缆桥架处如有防火要求的场所，应采取防火隔离措施。 1 2. 2施工准备 2. 1技术准备： 1 .按照已批准的施工组织设计（施工方案）进行技术、安全交底。 2. 施工执行工艺标准、图集、规范齐全。 3. 电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地 方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利 进行。 4. 根据施工图或施工所用电缆应作好电缆牵引力的计算。 010吊杆 吊杆中显巨 吊杆卡具吊杆卡具 03吊杆 宽度宦接头 四通架 宽度变接头 连礎具 宽度定接头 缆架承座 J 三角架 直结架 端部封堵 转角架 直线架 平装支架 架横梁 缆架边架
一、范围 本工艺适用于工业和民用工程中动力、照明、仪表和弱电分项敷设10kV及以下电力电缆、控制和弱电电缆的钢制电缆桥架安装。 二、定义 本标准采用下列定义 由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种。小规格的无孔托盘，常称为线槽，用为敷设电线)。 又称截面利用率。是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截面的百分比。 承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称。 安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷。 三、工艺流程 ┏━━━━━━━━━━┓┏━━━━━━━┓ 技术和物资准备┣━━→┃桥架检查┣━━ ┗━━━━━━━━━━┛┗━━━━━━━┛ ┏━━━━━━━┓┏━━━━━━━━━━┓ ━→┃桥架定位┣━━→┃支吊架制作安装┣━━ ┗━━━━━━━┛┗━━━━━━━━━━┛ ┏━━━━━━━┓┏━━━━━━━┓ ━→┃桥架安装┣━━→┃桥架接地┣━━━ ┗━━━━━━━┛┗━━━━━━━┛ ┏━━━━━━━━━━┓ ━→┃质量自检和互检┃
┗━━━━━━━━━━┛ 四、工艺过程 1. 熟悉桥架施工图(设计内容见附录A)和有关的电缆与电线敷设图、有关的建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备布置图)。了解可能与桥架平行相近、交叉、甚至可能重合的风管、水管、工艺管及各种设备走向、位置，了解各种管道和设备内的介质及表面温度、有无保温，了解桥架支、吊架安装部位的建筑部位(顶、墙、柱等)的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等。从保证施工质量、安全和使用(和投产)要求的角度，认真审图，提出设计施工图存在问题和解决问题的建议，请设计单位及时解决。 2. 审查桥架施工图时，应特别注意以下三个方面是否存在问题: A. 电缆从底部引出和从侧面引出的桥架。它们的高度和宽度应满足电缆最小弯曲半径的要求。桥架的弯通应满足经过该弯通的电缆最小弯曲半径要求。 B. 载荷较重的桥架沿混凝土墙、现浇混凝土楼板敷设时，应尽可能埋设安装支、吊架用的预埋件。在振动大的场所振动可能影响膨胀螺栓牢度的部位，应埋设安装支、吊架的预埋件。 C. 在高层建筑里吊顶与楼板之间净距较小、各种管道比较集中的部位，桥架安装应不会影响其它管道和设备安装、应不影响吊顶高度。 3. 编制《施工预算》、《施工方案》(或《简要施工方案》)，按预算和方案及工程计划进度，提出供料、机具和计量器具计划，由物资部门(或建设单位)及时提供桥架、附件和吊、支架，提供机具和计量器具。 4. 在选择桥架时，除了必须由公司规定的合格分供方供应外，还应注意符合设计规定的规格、结构形式(梯架、有孔托盘还是无孔托盘)。桥架的板材厚度，在设计的施工图中不作规定时，可见表1。 表1 桥架允许的最小板材厚度
