高分子合成工艺设计说明书
题目
院、部：材料与化学工程学院
学生姓名：刘志文
指导教师：罗建新职称讲师
专业：高分子材料与工程学院
班级：1001班
完成时间：2013年6月2日
可发性聚苯乙烯（Expandable PolyStyrene，简称EPS）通称聚苯乙烯和苯乙烯系共聚物，是一种树脂与物理性发泡剂和其它添加剂的混合物。最常见的可发性聚苯乙烯是含有作为发泡剂的戊烷的透明PS粒料。
可发性聚苯乙烯聚合工段工艺设计，反应机理是自由基聚合，采用悬浮聚合工艺，以苯乙烯为单体，水做悬浮介质，采用低温悬浮聚合一步法生产工艺。此方法是将苯乙烯单体、引发剂、分散剂、水、发泡剂和其他助剂一起加入反应釜内,聚合后得含发泡剂的树脂颗粒,经洗涤、离心分离和干燥,制得可发性聚苯乙烯珠粒产品；针对聚合反应釜进行了物料衡算、热量衡算，在此基础上通过分析工艺流程，选择出了工艺设备并计算，绘制了带控制点的流程图、并编制了设计说明书和计算书。
关键词：可发性聚苯乙烯；悬浮聚合；物料衡算；工艺设计
Expandable Polystyrene (Expandable PolyStyrene, referred to as EPS) commonly known as the Department of polystyrene and styrene copolymer is a kind of mixture with resin the physical blowing agent and other additives mixture. The most common is to be made of polystyrene with n-pentane as a blowing agent aggregates of transparent PS.
The design is about of polystyrene polymerization process section that the annual production capacity is32000 tons, The reaction mechanism is free radical polymerization, suspension polymerization process used styrene as monomer, water suspension medium done using one-step production of low-temperature suspension polymerization process. This method is adding styrene monomer, initiator, dispersing agent, water, blowing agent and other auxiliaries to reactor, the polymer containing a foaming agent, after the resin particles by washing, centrifugal separation and drying, the system may be made of polystyrene beads products; mainly contrapose the polymerization reactor carried out for material balance, heat balance, in this based on the analysis process to select out of the process equipment and calculate and draw the flow chart with control points. And the preparation of the design specifications and calculations of the book.
Key Words：e xpandable polyStyrene ；suspension technique ；craft calculation；
technological design
目录
第一章绪论
1.1聚苯乙烯简介 (6)
1.2聚苯乙烯的基本物性 (8)
1.3国内外的现状及发展前景
第二章工艺流程和方案的说明及论证
2.2发泡聚苯乙烯技术工艺比较
2.2.1塔式本体聚合技术[3] (9)
2.2.2 添加少量溶剂的单釜连续本体聚合技术 (10)
2.3 苯乙烯的悬浮聚合[4] (11)
2.4苯乙烯种子法悬浮聚合 (12)
2.5发泡聚苯乙烯生产工艺 (13)
2.5.1一步法聚合工艺 (15)
2.5.2二步法聚合工艺 (16)
2.5.3一步法工艺与二步法工艺的比较[6] (17)
2.5.4可发性聚苯乙烯基本性能 (18)
2.5.5生产原理及工艺流程........................ 错误！未定义书签。9
2.5.5.1生产原理 (20)
2.5.5.2生产流程............................ 错误！未定义书签。第三章物料衡算.................................. 错误！未定义书签。
3.1计算依据................................ 错误！未定义书签。
3.2聚合工段物料衡算........................ 错误！未定义书签。
3.2.1进料阶段............................ 错误！未定义书签。
3.2.2出料阶段............................ 错误！未定义书签。第四章热量衡算 (24)
4.1显热计算 24
4.2 聚合热 25 4.2.1 聚合釜的搅拌热 26
4.2.2热量损失 26 4.3 蒸汽的用量 26
4.4冷却水的用量 27 第五章聚合釜及各设备选型......................... 错误！未定义书签。
5.1 聚合釜的设计............................ 错误！未定义书签。
5.1.1聚合釜基本数据...................... 错误！未定义书签。
5.1.2聚合釜容积确定...................... 错误！未定义书签。
5.1.3聚合釜的选型原则.................... 错误！未定义书签。
5.1.4釜的选择............................ 错误！未定义书签。
5.1.5聚合釜搅拌器的设计.................. 错误！未定义书签。
5.2 泵的设计
5.2.1计算依据............................ 错误！未定义书签。
5.2.2管内流速的计算...................... 错误！未定义书签。
5.2.3直管阻力和局部阻力损失的计算........ 错误！未定义书签。
5.2.4确定泵轴功率........................ 错误！未定义书签。
5.2.5泵的选型[10] ........................ 错误！未定义书签。
5.3换热器的设计............................ 错误！未定义书签。
5.3.1设计依据............................ 错误！未定义书签。
5.3.2计算总传热系数...................... 错误！未定义书签。
5.3.3计算传热面积........................ 错误！未定义书签。
5.3.4工艺结构尺寸........................ 错误！未定义书签。第六章结论
参考文献
致谢
附录
悬浮法生产聚苯乙烯
第一章绪论
1.1聚苯乙烯简介
聚苯乙烯是指由苯乙烯单体经自由基缩聚反应合成的聚合物，英文名称为Polystyrene, 简称PS。它是一种无色透明的热塑性塑料，具有高于摄氏100度的玻璃转化温度，因此经常被用来制作各种需要承受开水的温度的一次性容器，以及一次性泡沫饭盒等。
1949年，德国的巴斯夫公司发明了一种被称为可发性聚苯乙烯（EPS,expandable polystyrene）的材料。这种材料具有特别多的优点，如吸水率较小，热传导率低、隔音性能优越、防潮、抗震且具有良好的电绝缘性能等。这种材料的加工成型工艺简单，具有较大的价格优势。聚苯乙烯材料最先被瑞典政府用于大规模的救生圈商业化生产中。此后由于其各种优良的性能，在汽车、火车、冷藏、建筑、船舶等行业得到了广泛的应用，主要用于隔热防烟材料和抗震材料，同时也被广泛用作包装材料。
发泡聚苯乙烯又称可发性聚苯乙烯，英文名expandable polystyrene简称EPS。指含有发泡剂、一旦受热能立即发泡膨胀的珠粒状聚苯乙烯树脂。是由苯乙烯悬浮聚合，再加入发泡剂而制得。白色珠状颗粒，相对密度1．05。热导率低，吸水件小。耐冲击振动、隔热、隔音、防潮、减振。介电性能优良。一般粒度10～40目。堆密度0.6。含水0.1%。含挥发物（主要为发泡剂）6%-8%。以苯乙烯在发泡剂（通常使用低沸点烃类）存在下进行悬浮聚合而制得。亦可将珠粒聚苯乙烯分散于水中，在一定温度下搅拌，使发泡剂与溶胀了的珠粒接触并渗入其中制得。
其结构式为：
通常的聚苯乙烯为非晶态无规聚合物，具有优良的绝热、绝缘和透明性，长期使用温度0～70℃，但脆，低温易开裂。此外还有全同和间同立构聚苯乙烯。全同聚合物有高度结晶性。
聚苯乙烯（PS）包括普通聚苯乙烯，发泡聚苯乙烯（EPS)，高抗冲聚
苯乙烯（HIPS）及间规聚苯乙烯（SPS）。普通聚苯乙烯树脂为无毒，无臭，无色的透明颗粒，似玻璃状脆性材料，其制品具有极高的透明度，透光率可达90％以上，电绝缘性能好，易着色，加工流动性好，刚性好及耐化学腐蚀性好等。普通聚苯乙烯的不足之处在于性脆，冲击强度低，易出现应力开裂，耐热性差及不耐沸水等。
聚苯乙烯（PS）是一种热塑性树脂，由于其价格低廉且易加工成型，因此得以广泛应用。聚苯乙烯有均聚物（透明粒料）或增韧接枝共聚物或与弹性体的共混体（抗冲击聚苯乙烯IPS）形式。聚苯乙烯共聚物在物理性能和热性能上比均聚物有所提高。这几类聚苯乙烯有多种品级，如标准IPS和标准透明品级、抗环境应力开裂品级（ESCR）、耐紫外线级。阻燃级、耐磨级、制轻质制件的高挠性品级、可发泡品级、超初级以及低残余挥发分品级等。聚苯乙烯树脂用于制造日常生活中的一次性餐具、汽车部件、包装材料、玩具、建筑材料、电器和家庭用品等。
透明PS粒料它是通过苯乙烯单体的加成聚合反应得到的无定形聚合物。无色、透明，光学性能极好，并有高刚性。性脆易裂、经过双轴拉伸后才较柔软和有韧性，透明PS的代表性能如下：
密度 1.05 g/cm3
拉伸强度 48.3MPa．
弯曲强度 82.7MPa．
典型收缩率 0.0045 in/in
热膨胀系数 5—8 X 10-5in/（in·°c）
伸长率 2—3%
维卡软化点225°F
聚苯乙烯本身耐y射线，因此y线照射灭菌对制品性能没有影响。聚苯乙烯溶于芳香族溶剂和某些酮类，能溶解于甲基乙基酮。透明PS颗粒的熔体指数范围是 1—25 g/10 min或高于 25 g/10 min。它有耐热高的品级（维卡软化点达223°F），也有残余单体含量低的品级。
普通聚苯乙烯树脂属无定形高分子聚合物，聚苯乙烯大分子链的侧基为苯环，大体积侧基为苯环的无规排列决定了聚苯乙烯的物理化学性质，如透明度高.刚度大.玻璃化温度高，性脆等。可发性聚苯乙烯为在普通聚苯乙烯中浸渍低沸点的物理发泡剂制成，加工过程中受热发泡，专用于制作泡沫塑料产品。高抗冲聚苯乙烯为苯乙烯和丁二烯的共聚物，丁二烯为分散相，提高了材料的冲击强度，但产品不透明。间规聚苯乙烯为间同结构，采用茂金属催化剂生产，是近年来发展的聚苯乙烯新品种，性能好，属于工程塑料。
1.2聚苯乙烯的基本物性
基本物理性质：
比重：1.05克/立方厘米成型收缩率：0.6％—0.8％成型温度：170℃—250℃
物料性能：
电绝缘性(尤其高频绝缘性)优良，无色透明，透光率仅次于有机玻璃，着色性耐水性，化学稳定性良好，强度一般，但质脆，易产生应力脆裂，不耐苯﹑汽油等有机溶剂。适于制作绝缘透明件﹑装饰件及化学仪器﹑光学仪器等零件。
成型性能：
1.无定形料，吸湿小，不须充分干燥，不易分解，但热膨胀系数大，易产生内应力。流动性较好，可用螺杆或柱塞式注射机成型。
2.宜用高料温，高模温，低注射压力，延长注射时间有利于降低内应力，防止缩孔变形。
3.可用各种形式浇口，浇口与塑件圆弧连接，以免去处浇口时损坏塑件脱模斜度大，顶出均匀塑件壁厚均匀，最好不带镶件，如有镶件应预热。
4.塑件壁厚均匀，最好不带嵌件，各面应圆弧连接，不宜有缺口、尖角。
其他性质：
PS的分子量过高，加工困难，所以通常聚苯乙烯的分子量为5～20万。PS 的机械性能，随温度升高，刚性（弹性模量、抗拉强度、冲击强度等下降，而断裂伸长率较大。PS的透明性好，透光率达88～92%，仅次于丙烯酸类聚合物，折射率为 1.59～1.60。故可用作光学零件，但它受阳光作用后，易出现发黄和混浊。PS有主要缺点是性脆和耐热性低。对PS进行改性，如橡胶改性的高抗冲PS （HIPS）；MMA-丁二烯-苯乙烯（MBS）；A（丙烯腈）B（丁二烯）S ，在工业上应用最广泛的是ABS塑料。优异、持久的隔热保温性：挤塑板，导热系数为
0.028w/mk,具有高热阻、低线性膨胀率的特性。其导热系数远远低于其它的保温材料如：EPS板、发泡聚氨酯、保温砂浆、水泥珍珠岩等。同时由于苯材料具有稳定的化学结构和物理结构，确保本材料保温性能的持久和稳定。
1.3国内外的现状及发展前景
中国国产产品性能和质量较差，不能满足市场的要求中国聚苯乙烯产品的质量和性能较差，除外资及合资企业产品外，国内厂商的产品多数不能满足电子行业等用户对产品性能和质量的要求，难以进入这个庞大的市场。在聚苯乙烯需求量最大的电子/电器行业中，进口产品占绝对优势，国产树脂只有少量应用，而且只能用于低档产品。国内知名电器制造商为了保证其产品质量，全部使用进口原料或外资合资企业的产品，连用于防震外包装的发泡聚苯乙烯也通常使用进口产品或合资企业的产品
进入2000年以来，世界聚苯乙烯的消费增长变慢，消费量仅比1999年增长了1.4%，增长率为近年来的新低。特别是受到亚洲金融危机的影响，产量减少最多的国家和地区也集中在亚洲地域。2003年世界聚苯乙烯的总生产能力为1426万吨/年，产量为1080.1万吨/年，其中北美地区的生产能力为325.2万吨/年，约占世界聚苯乙烯总生产能力的22.8%；产量为251.3万吨/年，约占世界总产量的23.3%；南美地区的生产能力为66.6万吨/年，约占世界总生产能力的4.8%；产量为40.1万吨/年，约占世界总产量的3.7%；西欧地区的生产能力为295.4万吨/年，约占世界总生产能力的20.7%；产量为262.7万吨/年，约占世界总产量的24.3%；东北亚地区的生产能力为489.2万吨/年，约占世界总生产能力的34.3%；产量为373.8万吨/年，约占世界总产量的34.6%；东南亚地区的生产能力为97.3万吨/年，约占世界总生产能力的 6.8%；产量为71.5万吨/年，约占世界总产量的6.6%；其他地区的生产能力为152.5万吨/年，约占世界总生产能力的10.7%；产量为80.7万吨/年，约占世界总产量的7.5%。
目前世界上聚苯乙烯的主要生产厂家有美国的 Dow Chemical、Huntsman、Fina、Mobil、Chevron、Amoco、德国的BASF、日本的旭化成、三井东压、三菱化成等。这些公司的聚苯乙烯生产技术各有特点。
欧洲EPS市场在一次晃动性的开头之后，上半年是兴旺的。生产厂商和转销商2002年开始有极少原料，且装置开工率已收缩为70-75%的低位。不过二季度原料苯乙烯的缺口使EPS供应性趋紧。EPS需求也见到季节性的抬升，也受到买主的更高价格期待值的促进。在夏季的间歇平静之后，9、10月消费量再次回升，
但目前正在放慢，供应情况已得到改善，目前供需更为平衡。
市场行家们预测2002年需求，对于2001年是持平或最多提高1-2%。德国是EPS最大市场，其消费量因建筑业的滑坡以及预料短期内改进不大而减少。比荷卢(Be nelux)市场需求量也减少，但欧洲东南部的消费量在增加。CMAI估计，今年西欧的产量为94万吨左右，需求量处于80万吨以下。欧洲的生产能力依旧过剩，它的生产能力约在140万吨/年，而消费量在110万吨/年。Kaucuk公司阶段扩能到6万吨/年，已在今年早期竣工。在捷克共和国Krulupy的装置，已在分阶段从20000吨/年提高产能，该装置是在1996年开始生产的。
国内PS 生产工艺技术的发展可分为3个阶段：一是60—80年代初的摸索阶段。其技术以小本体法和悬浮法为主，较为落后，装置规模均在万吨以下，如上海高桥石油化工公司、金陵石油化工有限责任公司和中国石油兰州石化分公司(简称兰州石化)等。二是80年代末期到90年代中期的发展阶段。其技术以引进技术为主，所引进的技术均采用当时世界上较先进的连续本体聚合工艺。通过对这些引进技术的消化吸收，使我国对PS 生产技术有了较深的了解，对国内PS 生产技术的发展起了较大的促进作用，如抚顺石油化工公司(简称抚顺石化)、北京燕山石油化工有限公司(简称燕山石化)、汕头海洋第一聚苯树脂有限公司(简称汕头海洋)和齐鲁石油化工公司(简称齐鲁石化)。三是90年代中期到目前的迅速发展阶段。此阶段国内对PS 的市场需求增长迅速，国内缺口很大。除中国石油化工集团公司和中国石油天然气集团公司系统、地方本身建设或合资建设PS 新装置(如扬子一BASF、汕头海洋、镇江奇美公司)外，国外知名PS 大厂商(如美国Dow和Chervon公司)纷纷进入中国建厂，其建设规模均达到100 kt／a以上，所采用的技术都为各厂家最先进的技术，国内PS 生产技术水平达到一个新台阶，生产能力有了较大的发展。
我国的可发性聚苯乙烯产品的生产存在许多问题，远远不能满足加工工业需要，加工产品质量不稳定，工艺落后，每年还要大量进口，对EPS 工业化生产进行改进研究可以解决这些问题，提高产品质量，减少工厂生产中所得到的不合格品，提高工业化产值。国内EPS产能逐年提升，国内各个EPS生产家竞争激烈。对EPS工业化的改进研究可以提升生产厂家EPS 的竞争力，提高企业的EPS产量，增加企业在EPS 生产中所得的收益。
第二章工艺流程和方案的说明及论证
2.1 生产方案
以苯乙烯为单体，水做悬浮介质，采用低温悬浮聚合一步法生产工艺。此方法是将苯乙烯单体、引发剂、分散剂、水、发泡剂和其他助剂一起加入反应釜内,聚合后得含发泡剂的树脂颗粒,经洗涤、离心分离和干燥,制得可发性聚苯乙烯珠粒产品。[2]
2.2 反应原理
2.2.1聚苯乙烯的生产技术：
通用级聚苯乙烯的生产方法有悬浮聚合法、本体聚合法、溶液聚合法和乳液聚合法等。但目前工业化的生产方法主要是悬浮聚合法和本体聚合法。
聚差乙烯有两个主要的制造工艺．分别为溶渡法(亦称总体或本体法)和悬浮法，两种主要类型的树脂为：固相聚苯乙烯和发泡聚苯乙烯(EPS)。固相聚苯乙烯连一步划分为通用型和耐冲击型。一般用途的聚苯乙烯是一种均聚物。耐冲击聚苯乙烯是一种共聚物。溶液法工艺用来生产固相聚苯乙烯，是一种占统治地位的工艺路线。而发泡的聚苯乙烯树脂则是典型的水相悬浮工艺的产物。
2.2.2发泡聚苯乙烯技术工艺比较：
（1）塔式本体聚合技术：
经典的塔式反应器是德国法本Ⅲ式流程。这种老式的塔式本体聚合不使用引发剂，通过热引发聚合，预聚合温度为80～100℃，转化率控制在32%～35%，连续操作。为了提高反应速度，缩短停留时间，预聚合温度也可提高到115～120℃，转化率可达50%，黏度较大。
从工程角度分析，该工艺还有以下缺点：①转化率过高，后期反应速率很慢，总的停留时间太长，反应器的容积效率大大降低；②物料黏度过大，只能用逐步升温的方式使之流动，前后温差太大，造成产物聚合度分布加宽。
（2）添加少量溶剂的单釜连续本体聚合技术：
添加少量溶剂的苯乙烯本体聚合，溶剂量通常控制在3%～15%范围内。添加溶剂的主要目的是降低体系的黏度。溶剂通常只选用苯或乙苯，因为它们能和聚苯乙烯混溶，而且又容易得到。
由于添加了溶剂，并且转化率较低，因此该工艺设计有脱挥发物装置，脱除的单体和溶剂循环使用。通过对脱挥设备结构的不断改进，如今聚合产物中的残余单体含量已降至很低，质量比法本工艺有很大提高。
2.2.3 聚合原理：
苯乙烯的悬浮聚合是苯乙烯以微珠状分散在介质中进行的聚合反应。水通常被用作悬浮介质，苯乙烯在水中的溶解度非常低，80℃时仅为0.062%。苯乙烯苯乙烯悬浮聚合的温度，有高低之分。低温法在80～85℃聚合，如仅靠热引发，则反应速度很慢，因此要加引发剂；高温法在120～150℃聚合，不加引发剂，反而要加一点阻聚剂（或缓聚剂），避免反应速度过快而产生爆聚[8]。
从动力学观点来看,苯乙烯的悬浮聚合和本体聚合相似,可以看成是在小颗粒中进行的本体聚合。分散剂与反应历程无关。由于苯乙烯的悬浮聚合和本体聚合相似，所以它的分子链的形成也经历链引发、链增长、链终止和链转移的历程。苯议席进行低温悬浮聚合时，由于加入了引发剂，所以它的分子量主要决定于引发剂加入量的多少。通常很少使用分子量调节剂（如叔十二碳硫醇）来调节聚苯乙烯的分子量。苯乙烯在高温悬浮聚合时，分子量只取决于温度，而且通常认为链终止主要通过自由基的转移和两个自由基之间的歧化而发生。
苯乙烯悬浮聚合的优点是聚合时所放出的反应热容易扩散开来被介质带走，总体上克服了反应温度分布范围宽的现象，因而生产出的聚苯乙烯树脂比老式本体聚合法生产出的聚苯乙烯耐热度高。实质上，反应温度分布范围窄，促使分子量分布范围变窄，从而使得聚苯乙烯树脂耐热度得到提高。苯乙烯悬浮聚合与本体聚合相比的缺点是产品纯净度稍低，因为它的珠粒表面容易黏有悬浮分散剂等残余物，电性能、光学性能会受到影响。另外，悬浮聚合苯乙烯转化率不可能达到100%，剩余的单体有一部分被放空，另有5000-6000mg/kg的单体残留在树脂中。如果采用酸洗技术来除去悬浮剂，还要产生更多的化学污水，废单体放空则会污染环境。
2.2.4总反应式：
nCH
2=CH→CH
2
-CH
n
苯乙烯的聚合属于自由基聚合,主要分为链引发、链增长、链终止三个（1）．链引发
a.引发剂分解,形成初级自由基 R:R→2R·
b.初级自由基与单体,形成单体自由基 R·+ CH=CH
2→R-CH
2
-CH·
（2）．链增长R-CH
2-CH·+nCH
2
=CH→R-CH
2
-CH
n
CH
2
-CH·
（3）．链终止
①偶合终止
R CH
2-CH nCH
2
-CH·+R CH
2
-CH
m
CH
2
-CH·→R CH
2
-CH
n
CH
2
-CH=CH-CH
2
CH-CH
2
mR
②歧化终止
R CH
2-CH nCH
2
-CH·+R CH
2
-CH
m
CH
2
-CH·→R CH
2
-CH nCH
2
-CH
2
+R
CH
2-CH
m
CH=CH
2.3 工艺路线
苯乙烯的悬浮聚合是苯乙烯以微珠状分散在介质中进行的聚合反应。水通常被用作悬浮介质，苯乙烯在水中的溶解度非常低，80℃时仅为0.062%。苯乙烯悬浮聚合的温度，有高低之分。低温法在80～85℃聚合，如仅靠热引发，则反应速度很慢，因此要加引发剂；高温法在120～150℃聚合，不加引发剂，反而要加一点阻聚剂（或缓聚剂），避免反应速度过快而产生爆聚[8]。
从动力学观点来看,苯乙烯的悬浮聚合和本体聚合相似,可以看成是在小颗粒中进行的本体聚合。分散剂与反应历程无关。由于苯乙烯的悬浮聚合和本体聚合相似，所以它的分子链的形成也经历链引发、链增长、链终止和链转移的历程。苯议席进行低温悬浮聚合时，由于加入了引发剂，所以它的分子量主要决定于引发剂加入量的多少。通常很少使用分子量调节剂（如叔十二碳硫醇）来调节聚苯乙烯的分子量。苯乙烯在高温悬浮聚合时，分子量只取决于温度，而且通常认为链终止主要通过自由基的转移和两个自由基之间的歧化而发生。
苯乙烯悬浮聚合的优点是聚合时所放出的反应热容易扩散开来被介质带走，总体上克服了反应温度分布范围宽的现象，因而生产出的聚苯乙烯树脂比老式本体聚合法生产出的聚苯乙烯耐热度高。实质上，反应温度分布范围窄，促使分子
量分布范围变窄，从而使得聚苯乙烯树脂耐热度得到提高。苯乙烯悬浮聚合与本体聚合相比的缺点是产品纯净度稍低，因为它的珠粒表面容易黏有悬浮分散剂等残余物，电性能、光学性能会受到影响。另外，悬浮聚合苯乙烯转化率不可能达到100%，剩余的单体有一部分被放空，另有5000-6000mg/kg的单体残留在树脂中。如果采用酸洗技术来除去悬浮剂，还要产生更多的化学污水，废单体放空则会污染环境。
以羟基磷酸钙、十二烷基苯磺酸钠为分散剂，以有机过氧化物为引发剂，在搅拌作用下，苯乙烯单体以液滴的形式悬浮于水中，按自由基反应历程进行聚合反应，聚合到稳定时间后加入发泡剂，发泡剂在一定温度压力下渗透到珠粒内，同时珠粒进一步聚合，得到EPS粒子，产物经洗涤、干燥、筛分、称重。把含有发泡剂的聚苯乙烯珠粒,在发泡器中预发泡(用蒸气加热),在室温下熟化后即可供成型使用。将熟化后的发泡聚苯乙烯颗粒料,装入成型模中,上紧盖后通入蒸气加热,待成型后再通入水冷却,即得到制品。[3]
2.3.1发泡聚苯乙烯生产工艺
2.3.1.1一步法聚合工艺
一步法是将苯乙烯单体、引发剂，分散剂、水、发泡剂和其他助剂一起加入反应釜聚合，得含发泡剂的树脂颗粒，经洗涤、离心分离和干燥，制得EPS珠粒产品。为避免发泡剂对聚合反应的阻抑影响，发泡剂一般应在聚合转化率达90％以上时加入。
2.3.1.2二步法聚合工艺
二步法工艺是将苯乙烯、PS、软水以及分散剂溶解、混合，经计量槽加入聚合釜内，加入引发剂和部分助剂，在适宜的条件下进行聚合生成PS粒料并干燥至含2~3%的水分。然后将拟进行浸渍的PS粒料，在不断搅拌的条件下，用旋风加料器或人工送至含一定分散剂和发泡剂（如戊烷）的釜中，在适当的温度和压力下浸渍2~3小时，以获得EPS。
2.3.1.3一步法工艺与二步法工艺的比较
一步法工艺具有工艺简单、流程短和投资费用低的优点，在降低消耗和节约能耗方面均优于二步法，但产品分子量略低，且由于聚合与浸溃在同一过程中进行，难免产生部分含发泡剂的粉状物，处理起来十分麻烦。二步法生产工艺由于聚合后就对聚合物颗粒进行分级，再根据不同粒经按不同工艺浸渍，故所得EPS珠粒质量较佳，同时还可避免含发泡剂粉状物的产生，不必进一步处理，但二步法工艺生产流程较长，投资费用较高，且生产过程能耗大，产品成本高。
一步法虽有缺点，但与二步法比较仍是利多弊少，特别是在经济上占有极大优势，故目前国外生产EPS较为普遍地应用一步浸渍法。
表2-1一步法、二步法生产 EPS比较
2.3.2可发性聚苯乙烯基本性能
EPS 最初应用于建筑和包装领域领域，其绝热性能和力学保护性能是最优的，在建筑领域的应用，如地板下或墙壁的隔热材料，都得益于其良好的绝热性，而作为易碎电子产品的包装材料，则需要强的力学（冲击）保护性能。EPS 越来越多的用于食品运输和包装（鱼、水果和蔬菜），在这方面，力学性能和绝热性能都起重要的作用。 2.3.2.1力学性能
EPS 泡沫塑料闭孔结构内含98%的气体可以使其通过改变和恢复形状来缓冲冲击，这一过程可以有效吸收瞬间冲击带来的能量，提供极好的防护（参见表2-2）
表2-2不同密度的EPS 泡沫塑料物理性质（来源：BASF ）
密度/g ﹒cm -3
15 25 40 50 拉伸强度/kpa 20 350 600 750 弯曲强度/kpa 20 400 700 900 压缩10%的压应力/kpa
90
180
320
400
EPS 泡沫塑料会吸收很少量的水，但没有吸湿性，其力学性能不受湿气的影响。
2.3.2.2绝热性能
除了真空，空气是最简单，成本最低的绝热介质，薄空气层具有非常低的传
项目 一步法
二步法
EPS 成品质量 粒径分布较宽，不均匀 粒径分布较窄 ，粒子均匀 工艺条件
工艺要求严格，能耗少，流程短 能耗较大，流程长，工艺要求相对较低，易操作
技术经济
一次性投资较高，生产自动化程 度高，易集中控制，人工操作少 一次性投入较低 ，自动化程度低，人工操作较多 生产灵活性
因发泡剂易挥发，故仓储时间短 市场适应性差，设备利用率差
中间产品PS 可作为产品出售，也可生产其他品种，市场适应性强
热性。但是，依靠空气作为绝热介质并不总是实用，对包装货物的材料，需要形成外封壳。
EPS含许多细微气泡的闭孔结构，使其具有优良的绝热性。这种情况下EPS 是理想的包装材料。由于其内在的性质，EPS泡沫塑料不会直接影响其他物质，比如食品。
应注意EPS泡沫塑料在非常低的密度时（10~15 g﹒cm3）具有较大的导热性，随着密度的增加而下降，密度在30~50 g﹒cm3时具有最佳绝热性能，密度继续增加，导热性又随之增加（参见表2-3）
表2-3 不同密度的EPS泡沫塑料热性能（来源：BASF）
密度/g﹒cm-310 20 40 50 60
导热率/W﹒m-1﹒K-10.043 0.035 0.033 0.033 0.034
2.3.2.3化学性能
EPS的性能受化学药剂的影响变化比较大。长时间接触盐水、皂液、漂白剂和大多数稀酸溶液而不会影响其性能，但多种有机溶剂会明显影响其性能。
EPS泡沫塑料和其他聚合物一样，长时间曝露在紫外线下，性能会有很大变化。但考虑到作为包装材料时，使用期限较短，这一影响并不重要；作为建筑材料使用时，使用寿命虽然较长，但曝露在紫外线下的可能性较小，故这一影响也不太重要。EPS对动物没有营养价值，不会受霉菌侵蚀，也不会分解出任何污染地下水的水溶物。
2.4 工艺流程
2.4.1 聚合工段工艺过程：
EPS产品的生产采用低温悬浮聚合一步法工艺技术,以苯乙烯单体为主要原料,以水悬浮介质和介质,在机械搅拌和分散剂的作用下,苯乙烯单体被分散成无数油状的液滴,并悬浮限水中,在引发剂的作用下,在每个液滴中发生按自由基反应历程进行的聚合反应，聚合到稳定阶段后加入发泡剂，发泡剂在一定的温度压力下，渗到珠粒内，同时聚合反应进一步进行，生产出合格的EPS粒子。
以羟基磷酸钙、十二烷基苯磺酸钠为分散剂，以有机过氧化物为引发剂，在搅拌作用下，苯乙烯单体以液滴的形式悬浮于水中，按自由基反应历程进行聚合反应，聚合到稳定时间后加入发泡剂，发泡剂在一定温度压力下渗透到珠粒内，
同时珠粒进一步聚合，生产出合格的EPS 粒子。
生成的EPS 粒子经水洗，离心脱水一级干燥 ,二级干燥风送、筛分、涂层、计量称重后,包装成EPS 成品。 生产流程：
①贮存于工艺水槽(V-103)中的脱盐水在表(FQC-103)的控制下，用泵(P-103)定量打入聚合釜(R-201/2/3)中。
②启动搅拌至设定转速62转、分41Hz ，依次加入HAP 、SDBS 、DSP 。 ③贮存于V-101中的苯乙稀在表(FQC-101)控制下，用泵P-101定量打入釜(R-201/2/3)中。
普通型EPS 在①②③步骤后，加入SN 、CP-O2、DCP 、BPO 、甲苯(如果有回溶料则同时加入)。开蒸汽升温，温度升到88℃时开始计时。90℃恒温。计时1h 加入KPS 。90℃恒温期间观察现象，控制粒径。粒子下沉时重新时，50分钟加入第二批HAP ，补水至正常液位，封取样孔盖，并放空。1h 时加戊烷，用30分钟加完，然后开蒸汽升温至96℃闭蒸汽。3h 时升温至115～121℃恒温浸渍，6小时30分钟后降温至40℃以下出料至水洗釜(V-201/2/3)
聚 合
引发剂溶液
单 体
分散剂
洗 涤干 燥筛 分
产 品
2.4.2操作流程：
1、将水槽中的脱盐水用泵打入聚合釜；
2、启动搅拌器，设定好转速，依次加入羟基磷酸钙（HAP ）、十二烷基苯磺酸钠（SDBS ）、磷酸氢二钠（DSP ）。PH 值控制于7.2~8.6之间，酸性太大粒子成长太快，容易胶结。
3、将苯乙烯用泵打入聚合釜。
4、向釜内投加计量的成核剂(SN)、过氧化二异丙苯（DCP ）、过氧化苯甲酰（BPO ）、过氧化苯甲酸叔丁酯（TBPB ）（如果有会熔料则同时加入）。搅拌10min 。
5、打开蒸汽阀，开始升温。温度升到88℃时计时，调节冷却水量保持釜内温度在90±1℃恒温。并开始加入稳定剂过硫酸钾。
6、计时150分钟时，为反应的高峰期，要频繁取样观察，控制好温度。如果粒子增长过快，则要补加HAP ，保证悬浮稳定。反之则加入适量碳酸钙。
7、待粒子下沉后，重新计时。计时50min 时，架第二批HAP ，补水至正常液位。
8、10min 后用泵将戊烷均匀打入聚合釜内。
9、重新计时1.5h 后开蒸汽升温至96℃闭气自然升温。 10、1.5h 后开汽升温，120℃恒温，浸渍。
11、2h 后打开冷却水，給聚合釜降温。温度降至40℃以下，缓慢放空，打
戊烷
单体
水
聚合釜
洗涤釜 添加剂
离心机 干燥
分离机
筛 分
产品
开取样孔。
12、出料至洗涤釜，加盐酸及大量洗涤水，洗涤水PH值为4~5之间。然后
经离心机分离，加入干燥剂防静电及后筛分，得产品。
2.5 产品规格
本装置设计年产50000吨可发性聚苯乙烯,可生产普通型“R”、阴燃型“F”
两个品种八个品级的产品。鉴于国家规定的产品规格，考虑到用户的要求和经济衡算，其产品指标如表2-4所示：
表2-4产品指标一览表
品种及牌号LR(101.201.301.401)
外观松散、白色或无色的小珠粒
比重 1.05
粒子直径 1.8-0.4mm
相对密度550-650kg/m3
发汽剂含量，%≥ 5.0
残留苯乙烯,%≤0.30
含水量,%≤0.5
相对粘度 1.8-2.1
颗粒筛析%≥90
2.6原料
2.6.1原材料规格
表2-5 原料规格一览
序号原材料名称代号控制项目名称及指标用途
1 苯乙烯ST 外观:无色透明液
杂机械杂质
无游离水份
纯度：≥99.6%
聚合物:≤50ppm
TBC:≤50ppm
反应单体
2 过氧化
苯甲酰
BPO
外观:白色结晶粉沫
纯度：干基≥98%(m/m)
水份: ≤25-305
活性氧量(干基)% ≥6.50
低温
引发剂
3 过氧化苯甲酸叔丁酯Cp-O
2引发剂“C”含量：≥95%
叔丁基过氧化氢含量(TBHP)≤
1%
铁含量：≤5ppm
比重d4 25:1.035-1.045
折光指数n25:1.495-1.50
高温引发
剂
4 羟基磷酸钙HAP 分散剂
5 十二烷基苯磺酸钠SDBS 试剂级助分散剂
6 磷酸氢二钠DSP 稳定剂
7 涂层剂外观:细白粉未,无团块粒径:200目通过95%以上
8 戊烷C50C4: ≤4%
正.异戊烷含量94%
C6: ≤2%
环烷烃: ≤0.1%
苯:0.1%
发泡剂
9 过氧化
二异丙苯
DCP
外观:无色或白色结晶粉末
纯度：≥96%
总挥发物%≥0.4
交联剂
阻燃剂
10 六溴环
十二烷
HBCD 水份及挥发份%≤2.0 阻燃剂
11 成核剂SN 密度g/cm3 :0.93 粘度cps :450
12 过硫酸钾KPS 调理
2.6.2工艺控制条件
表2-6 LR-EPS牌号的标准操作条件一览表
序号操作控制项目工艺条件LR-EPS 仪表位号
1 BPO、DCP、C P—O2加入温度常温TRC201A.B.C
高抗冲聚苯乙烯的制备 一、聚苯乙烯的发展及高抗冲聚苯乙烯的简介 苯乙烯树脂是五大通用性合成树脂之一，一般按产量仅次于PE、PVC和PP而居第四位。 苯乙烯发展初期，只生产通用型聚苯乙烯。其质硬而脆、机械强度不高、耐热性较差，且易燃。为此人们做了大量的改进工作，形成了高抗冲聚苯乙烯、可发性聚苯乙烯、丙烯晴-苯乙烯共聚物等为代表的庞大的苯乙烯树脂体系。 高抗冲聚苯乙烯是一种橡胶粒径约为2um,分散在透明聚苯乙烯基质中形成的复合材料。它具有尺寸稳定、电绝缘性好、易于加工、成本低廉、综合性能优良等优点，从而在包装、器械、家电及玩具等领域被广泛使用，消耗量逐年增加。高抗冲聚苯乙烯一般是用橡胶状丁二烯聚合物补强的聚苯乙烯。它可为混合物或接枝共聚物，前者很少引起聚苯乙烯性能的变化，或者根本没有变化，而后者则根据参入的聚丁二烯量在抗冲击强度及其他性能方面显出很大的改善，用橡胶改善聚苯乙烯大大增加了高抗冲聚苯乙烯的应用范围。 二、原理及制备 聚苯乙烯的接枝共聚共混方法主要有乳液―悬浮方法、本体—悬浮方法和连续本体方法等。其中乳液—悬浮方法由于经济╱性能指标较差已经逐渐被淘汰。本体—悬浮方法是发展较晚的一种方法，但由于设备利用率低，工艺流程长，能耗大，生产成本较高，此法一趋淘汰。 1、工业制法 本体法聚合时，首先将橡胶溶解于苯乙烯单体中。在与聚合反应转化至6％—10％时，就开始形成两相，即PS相和橡胶相。这样，苯乙烯中的PS相和苯乙烯中的橡胶相达到一定的相体积比时，在切应力搅拌存在下，即发生相变。此时，橡胶在反应系统中的相容性降低，因橡胶析出而体系粘度骤降，而切应力的存在使橡胶颗粒分散为切断小粒，这便是本体聚合法生产HIPS的关键所在。反应由苯乙烯本体聚合和橡胶苯乙烯聚合两种方式同时进行，经过四个聚合釜连续反应，转化率达75%～80%时，将聚合物送入脱气槽，脱去未反应的单体，再经挤压抽条、冷却、造粒、包装即得成品。 步骤：⑴聚合：由预聚和终聚两部分组成，预聚在较低的温度（如90℃）并伴有良好的搅拌条件下进行；终聚则在较高温度下进行（如120℃），通过加入溶剂来降低反应体系的粘度。⑵后处理：在高温、高真空的操作条件下，脱除熔体中的溶剂和残留单体。 2、实验室制备方法： 原料：聚苯乙烯、SBS弹性体、顺丁橡胶、硼酸锌、钛白粉等。 仪器设备：高速混合机、螺杆挤出机、热压成型、悬臂式冲击机。 试样准备
目录 第一章概述 1.1聚苯乙烯、可发性聚苯乙烯介绍 (1) 1.2 EPS储存条件 (1) 1.3 EPS生产技术的进展 (2) 1.4 EPS 存在的问题及解决方法 (2) 第二章可发性苯乙烯工艺的设计原理和流程 2.1可发性聚苯乙烯合成的原料 (3) 2.2可发性苯乙烯珠粒制造 (4) 2.3可发性聚苯乙烯塑料成型 (6) 2.4熟化 (7) 2.5成型 (7) 第三章聚苯乙烯珠粒制备的影响因素 1 悬浮分散体系的选择及影响 (7) 2 悬浮分散剂的用量对粒径大小的影响 (8) 3助分散剂的选择与作用 (8) 4.搅拌桨的形式对悬浮聚合的影响 (8) 5 聚合操作因素对产品质量的影响 (8) 6 浸渍条件的影响 (9) 7 后处理的影响 (9) 第四章EPS的性能及用途 4.1 力学性能 (9) 4.2 绝热性能.................... .. (9) 4.3化学性能 (10) 4.4 EPS的用途 (10) 五．总结 (11) 六．参考文献
第一章概述 1.1聚苯乙烯、可发性聚苯乙烯介绍 聚苯乙烯（PS）包括普通聚苯乙烯（GPPS）.可发性聚苯乙烯（EPS).高抗冲聚苯乙烯（HIPS）及间规聚苯乙烯（SPS）。 聚苯乙烯(Polystyrene，简称PS)是一种无色透明的热塑性塑料，质地硬而脆，无色透明，可以和多种染料混合产生不同的颜色。聚苯乙烯大分子链的侧基为苯环，大体积侧基为苯环的无规排列决定了聚苯乙烯的物理化学性质，如透明度高，刚度大，玻璃化温度高，性脆等。其玻璃化温度80～90℃，非晶态密度1.04～1.06克/厘米3，晶体密度1.11～1.12克/厘米3，熔融温度240℃，电阻率为1020～1022欧·厘米。导热系数30℃时0.116瓦/(米·开)。 普通聚苯乙烯的不足之处在于性脆，冲击强度低，易出现应力开裂，耐热性差及不耐沸水等。此外还有全同和间同立构聚苯乙烯。全同聚合物有高度结晶性具有高于100摄氏度的玻璃转化温度，因此经常被用来制作各种需要承受开水的温度的一次性容器，以及一次性泡沫饭盒等。 发泡聚苯乙烯又称可发性聚苯乙烯，是由苯乙烯悬浮聚合，再加入发泡剂而制得。白色珠状颗粒，相对密度1．05。热导率低，吸水性小。耐冲击振动、隔热、隔音、防潮、减振。介电性能优良。溶于丙酮、醋酸乙酯、苯、甲苯、二氯乙烷、氯仿、不溶于乙醇、正己烷、环己烷、溶剂汽油等。可发性聚苯乙烯为在普通聚苯乙烯中浸渍低沸点的物理发泡剂制成，加工过程中受热发泡，专用于制作泡沫塑料产品。高抗冲聚苯乙烯为苯乙烯和丁二烯的共聚物，丁二烯为分散相，提高了材料的冲击强度，但产品不透明。间规聚苯乙烯为间同结构，采用茂金属催化剂生产，是近年来发展的聚苯乙烯新品种，性能好，属于工程塑料。 1.2 EPS储存条件 贮存可发性聚苯乙烯树脂的设备要采取良好的接地预防措施，贮存可发性聚苯乙烯树脂的地方要有良好的通风，远离火源、热源，避免阳光直接照射，容器应密封良好，同时贮罐内应通以惰性气体；为保证最终产品质量，可发性聚苯乙烯树脂的贮存温度应保持在20℃；湿度不能太大，并
聚苯乙烯塑料的生产工艺 聚苯乙烯[1](PS)是一种无色透明的热塑性树脂。PS 具有良好的光学性能及电气性能，容易加工成型，着色性能好。由于它具有良好的性能，因此，现在已经成为世界上应用最广的热塑性树脂，是通用塑料的五大品种之一。PS 注射成型是PS 制品的主要加工方法。PS 是由苯乙烯单体加聚反应得到的无定形聚合物。苯乙烯的聚合方很多，主要有本体聚合、悬浮聚合和乳液聚合等。文章以PS GP-525 制造工艺马为例，对成型技术进行了研究。 1 PS 塑料成型特性分析 1.1 工艺特性 (1)熔点不明显：聚苯乙烯为无定形聚合物，熔融温度范围较宽，且热稳定性较好，约在95 ℃左右开始软化，在190 ℃成为熔体，在270 ℃以上开始出现分解。 (2)比热较低：加热流动和冷却固化速度快，熔体粘度适中，且流动性好，塑化效率较高，易于成型；在模具冷却硬化也比较快，故模塑周期短。 (3)受温度和压力影响较大：成型温度和压力的增加，对聚苯乙烯熔体的流动性有明显增长，其中温度比压力的影响更大，在成型过程中，可以通过改变温度和压力，来调节熔体流动性。 (4)吸水性较低：聚苯乙烯的吸水性＜0.05 %，成型中所允许的水分含量通常为0.1 %，因此一般无需进行预干燥处理。 (5)收缩率较低：聚苯乙烯的收缩率一般在0.4 %左右，制品成型稳定性好。 1.2 注塑机工作原理及结构[2] (1)注塑机工作原理：注塑机的工作原理与打针用的注射器相似，它是借助螺杆(或柱塞)的推力，将已塑化好的熔融状态(即粘流态)的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。注射成型是一个循环的过程，每一周期主要包括：定量加料—熔融塑化—施压注射—充模冷却—启模取件。取出件后又再闭模，然后再进行下一个循环。 (2)注塑机结构，如图1 所示。 图1 注塑机结构图 Fig.1 Structure of injection machine 1.3 制品与模具的设计 (1)制品的壁厚：制品的壁厚应根据树脂情况进行选择。为减少制品的内应力，有利于物料的均匀收缩，在考虑制品的壁厚时，应注意壁厚的均匀性，要求相差不要太大，并避免缺口、尖角的存在，转角、厚薄连接处等部位采取圆弧进行过渡。

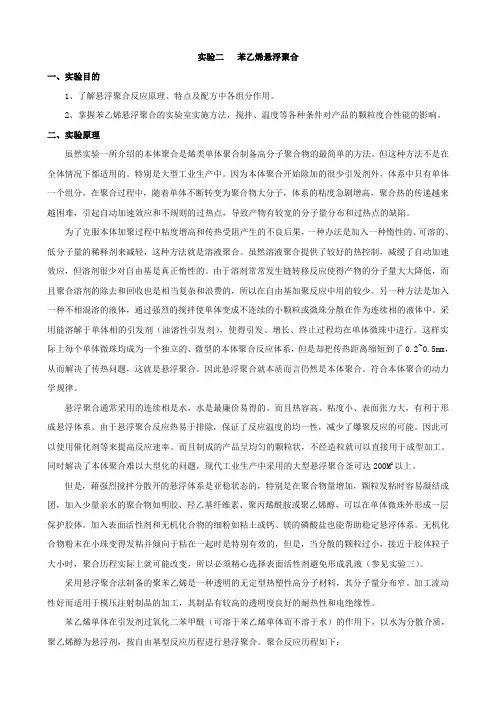

化学综合实验二 悬浮聚合法制备聚苯乙烯珠粒 实验目的： 1、巩固萃取、水洗分离的基本操作 2、巩固化学品称量的基本操作 3、学会PVA悬浮分散剂的实验室制备方法 4、学会悬浮聚合法制备聚苯乙烯珠粒的实验室制备方法 5、了解悬浮聚合的一般原理 实验原理： 1、苯乙烯的纯化 加入5％氢氧化钠水溶液萃取主要是利用酚与强碱相互作用的反应原理，除去原料单体苯乙烯中的阻聚剂（对苯二酚），再进行水洗目的在于除去残留在苯乙烯中的碱液。 2、悬浮分散剂的制备原理 聚乙烯醇（PVA），聚醋酸乙烯酯部分或完全水解制得，它是一类水溶性高分子。但高分子在溶剂中的溶解不同于小分子，高分子的溶解过程首先是小分子扩散到大分子链间，使高分子形体溶涨，高分子链间作用力减弱；随着溶涨程度进一步加深，高分子链活动性变大，最终导致高分子化合物溶解，成为均一透明的高分子溶液。 磷酸钙作为分散剂必须是是一种具有一定活性的无机细微粉末。为了提高分散效果，一般采用氯化钙溶液和磷酸钠溶液直接反应制备。 3、悬浮聚合法制备聚苯乙烯珠粒的原理 （1）悬浮聚合是将不溶于水的单体以小液滴状悬浮在水中进行的聚合，这是自由基聚合一种特有的聚合方法。 （2）基本组分有单体、引发剂、水、悬浮剂等。 （3）悬浮剂是一类能将油溶性单体分散在水中形成稳定悬浮液的物质，例如聚乙烯醇，悬浮机理就是吸附在液滴表面，形成一层保护膜。
碳酸钙、碳酸镁、硫酸钡、磷酸钙、滑石粉、高岭土、硅藻土、白垩等。所制备聚合物粒子粒度均匀、表面光滑、透明度好；粉末越细，分散和保护能力越强，得到的聚合物粒子越细；因此，通常采用在水中进行化学反应的方法临时制备。用量为体系总水量的 0.1% - 1% 。无机分散剂的悬浮机理就是吸附在液滴表面，形成一层隔离层，如图所示： 单体液滴在搅拌和分散剂作用下形成较稳定的悬浮液滴而聚合的过程，原理如图所示： （4）悬浮聚合得到的粒状树脂，粒径在0.01 ~ 5 mm 范围。一般情况下单体是

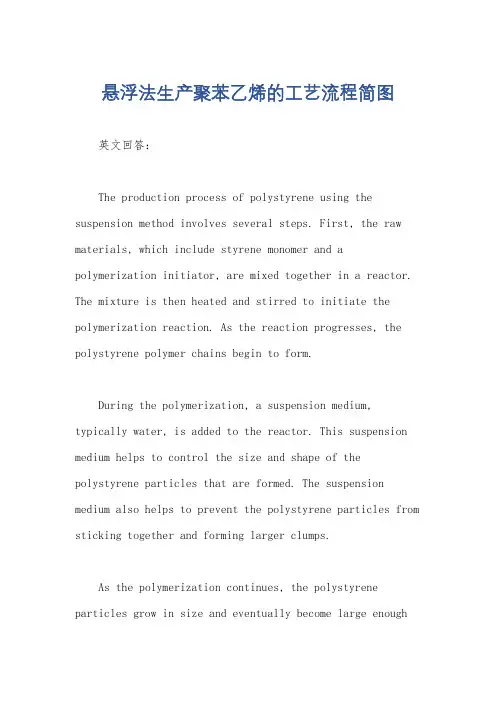

聚苯乙烯的生产技术 2009-07-21 苯乙烯系树脂是苯乙烯单体经均聚或与其他单体共聚而得的一系列树脂。1998年世界77％的苯乙烯用于生产各类苯乙烯系列树脂，日本这一比例为83％。商品化苯乙烯聚合物主要包括通用聚苯乙烯(GPPS)、抗冲聚苯乙烯(IPS)、发泡聚苯乙烯(EPS树脂)、丙烯睛一丁二烯一苯乙烯共聚物(ABS)、苯乙烯一丙烯睛(SAN)共聚物等。几种重要的商品化苯乙烯聚合物基本上都是以自由基链式聚合机理经本体、溶液、悬浮或乳液工艺制造的，其中稀释剂本体法工艺最为常用，虽然某些苯乙烯类树脂用悬浮法工艺(EPS树脂)和乳液法工艺(ABS 树脂)生产，但由于经济及其他一些原因，在可能的情况下尽可能采用连续本体工艺是一个发展趋势。 采用自由基聚合反应生产的聚苯乙烯(PS)是玻璃化温度为105℃的无规聚合物，PS均聚物是无定型的脆性材料，具有优异的透明性和可加工性，可制成形状复杂的制品。IPS是通过苯乙烯在聚丁二烯橡胶或丁苯共聚物存在下进行聚合而形成的一种高分子共混物(橡胶粒子分散在PS基质中)。 苯乙烯与丙烯腈、α－甲基苯乙烯、马来酸酐进行共聚，得到的聚合物具有较高的热性能和机械性能。苯乙烯与甲基丙烯酸酯共聚可以提高透明性和耐磨性。苯乙烯与丙烯腈、丁二烯的三聚物(ABS树脂)具有优良的热性能、机械性能和抗冲击性能等综合性能。苯乙烯共聚物是通用树脂和工程树脂之间的一个桥梁，主要用于汽车、电子电器和器械部件以及家用器具等领域，在这些应用领域与尼龙(PA)、聚碳酸酯(PC)以及聚丙烯(PP)和聚氯乙烯(PVC)竞争。 工业上聚苯乙烯的生产主要采用两种生产工艺：本体法及悬浮法。本体法是最主要的生产方法，目前世界上85％以上的Ps和IPS是采用连续本体法工艺生产的。连续本体法生产装置一般有一条或几条生产线，生产能力为(20～160)kt/a。通过改进反应器设计、相对分子质量和橡胶粒径控制和脱挥技术，可以使本体法工艺生产线的规模更大、效率更高。目前已有单线能力90～138kt/a的大型本体法生产装置投入工业运转，但一般来说单反应器能力30～50kt/a。 悬浮法是第二种聚苯乙烯基本生产工艺，悬浮法工艺的装置规模一般小于本体法工艺，间歇操作、牌号切换时清洗时间很短。对于某些高耐热和高相对分子质量牌号的产品只能用间歇悬浮聚合工艺生产，但在相同的生产能力下采用连续本体法的工厂固定资产投资及生产成本比悬浮法低，因此对于大多数PS牌号来说用本体法生产更为经济。目前悬浮法一般已经被本体法代替，主要用于生产EPS。 苯乙烯既可作给电子体，又可作受电子体，其聚合过程可有4种不同的机理：自由基聚合、负离子聚合、正离子聚合及配位聚合。苯乙烯聚合的几种机理有其各自的特点：自由基引发、增长和终止过程是同时发生的，因此可以得到较宽的分子量分布(Mw／Mn>2)，多种终止途径使其端基具有多样性，而且聚合物分子量对反应物进料的要求不高；负离子聚合机理的链引发、增长和终止是相继发生的，聚合物分子量分布较窄(Mw ／Mn＜1.1＝，控制链终止步骤可以控制聚合物链的端基结构，但是要求聚合反应中的进料必须净化；由于苯乙烯基碳正离子不稳定使分子链很快终止，因此正离子聚合机理很难生产高分子质量的聚合物，而且正离子聚合反应的进料也必须进行净化；Ziegler-Natta配位聚合中使用的金属化合物能够使聚合反应按立构有规的方式进行。因此能够生产高熔点高结晶性有规立构PS，但聚合反应中进料必须进行净化。工业生产中主要采用自由基聚合，其原因一是对进料单体的要求不高，二是引发剂对聚合物性能的影响很小，从而不必从聚合物中将残留的引发剂脱除。
论文题目： 《可发性聚苯乙烯（EPS）的生产工艺》 摘要主要介绍了国内EPS的生产工艺一步法和两步法，并具体对一步法加以着重介绍。 要介绍了国内的生产状况及其用途，指出EPS市场潜力巨大。 关键词可发性聚苯乙烯（EPS）生产工艺回收和环保 1.前言 可发性聚苯乙烯(EPS)具有质轻、价廉、导热率低、吸水性小、电绝缘性能好、隔音、防震、防潮、成型工艺简单等优点，因而被广泛地用作建筑、交通运输等行业的保温绝热、隔音、抗震材料、用作电器、仪表、玻璃制品、电子产品等的缓冲包装材料和食品包装。 自50年代由德国BASF公司开发EPS珠粒生产工艺后，泡沫塑料由于成型工艺及设备简易可行，并可制成各种形状、不同密度的产品，因而发展迅速。现在EPS已成为苯乙烯树脂三大产品(GPPS、HIPS、EPS)中重要的品种之一。国内EPS消费结构，主要是包装和建材，大体比例为包装50%，建材45%，其它5%。随着近年来声像市场，家电市场和快速食品市场的迅猛发展，EPS需求量日益加大。仅据1992年轻工部统计，EPS用于包装方面的需求量就达6.0万t，其中电器包装3.5万t，快餐盒2.5万t。 另外，在建材行业，近年来推出的新型墙体材料，钢板增强EPS板不仅质轻，而且大大减少了建筑的投资，节省能源，施工方便、高效，并能改善居住环境，提高住宅房屋的档次。这种材料大有取代传统建材的趋势。业内人士介绍，我国EPS的年需求量将以20%的速度递增，市场潜力十分巨大。 国内的EPS消费主要集中在江、浙等沿海一带，绝大部分用于包装。由于国家大力发展中西部地区的政策，西北地区的EPS用量也随着电子产业、第三产业、建筑业的蓬勃发展，用于包装及建材的EPS需求量也越来越大，但西北地区目前尚无生产EPS的装置，主要原因是前几年苯乙烯价格的波动及其产量的限制，使很多厂家望而却步，故所用的EPS均需从外地调运。 2. EPS生产主要工艺概况 国外从70年代开始，EPS生产工艺由两步法转向一步法，我国一直延用传统的两步法工艺。两步法工艺能耗高，但由于过程简单、控制容易，因而为一些中小型厂家广泛采用，因此也会长时间地存在下去，通过多年摸索与研究，国产两步法生产也得到改进和完善，在节能降耗方面取得了显著的成绩。如将不符合规格的EPS料返回重新溶解、聚合，不但改善了聚合条件，也使能耗大幅度降低。
聚苯乙烯的功能聚合物的制备方法及应用 综述 摘要 作为聚合物之一的聚苯乙烯的应用范围很广，其衍生物种类繁多，聚苯乙烯可用于合成不同的功能聚合物，不同的功能聚合物具有不同的合成方法和不同的功能应用，本综述就聚苯乙烯的不同功能聚合物的普遍制备方法和应用前景和意义作简要概述。 关键词 聚苯乙烯衍生物制备方法应用概述 （一）侧链带8-羟基喹啉的聚苯乙烯 1．侧链带8-羟基喹啉的聚苯乙烯的制备方法 以邻苯二甲酰亚胺钾盐为亲核取代试剂，通过盖布瑞尔反应(Gabrielaction)，将氯甲基聚苯乙烯(CMPS)转变为氨甲基聚苯乙烯。 首先研究了采用相转移化体系并通过亲核取代反应，制备氨甲基聚苯乙烯的前驱体—苯二甲酰亚胺基甲基聚苯乙烯的过程。相转移催化剂将邻苯二甲酰亚胺负离子从水相中转移至油相，与氯甲基聚苯乙烯亲核取代，顺利地将氯甲基聚苯乙烯大分子链上的氯甲基转变成了甲基化的邻苯二甲酰亚胺基，生成了邻苯二甲酰亚胺基甲基聚苯乙烯(PIPS)。 在通过相转移催化制备PIPS的基础上，采用胶束催化体系，在酸性条件下，进行了PIPS的水解反应，将苯二甲酰亚胺基甲基聚苯乙烯转变为氨甲基聚苯乙烯(AMPS)。
最后以N,N-二甲基甲酰胺为溶剂，使氨甲基聚苯乙烯与5-氯甲基-8-羟基喹啉进行均相反应，成功地制备了侧链带8-羟基喹啉的聚苯乙烯(PS8q)，AMPS转化率达78%，即实现了8-羟基喹啉的高分子化。 2 侧链带8-羟基喹啉的聚苯乙烯的研究背景及意义 在所有7种羟基喹啉中，8-羟基喹啉是唯一可与金属离子生成螯合物的物质[1]，长期以来，它在医药工业、农业以及分析测试等方面获得了广泛的应用[2]，如在分析化学领域，作为一种性能优异的螯合剂、萃取剂和金属离子指示剂，可用于溶剂萃取、吸光度分析[3]、荧光分析等[4]。基于8-羟基喹啉出色的螯合性能、尤其是其对过渡金属离子和重金属离子所具有的特殊优越的螯合性能，促使人们付出巨大的努力去研究它的高分子化方法以便更好的利用其螯合性能。8-羟基喹啉高分子化产物在有机电致发光，螯合树脂等众多科技领域都具有广阔的应用前景。 （二）遇水崩解型聚苯乙烯 1 遇水崩解型聚苯乙烯的制备方法 采用反相乳液聚合法合成了一系列不同吸水倍率的聚丙烯酸钠吸水树脂和以丙烯酸钠为主的多元共聚吸水树脂。将制备的吸水树脂与苯乙烯、表面活性剂(Span-80)组成聚合体系，用过氧化苯甲酞引发进行原位共混聚合，制得遇水崩解型聚苯乙烯。同时，采用“两步法”发泡工艺，制取崩解型聚苯乙烯的泡沫制品。 对于聚苯乙烯/聚丙烯酸钠共混物而言，随着分散剂Span-80含

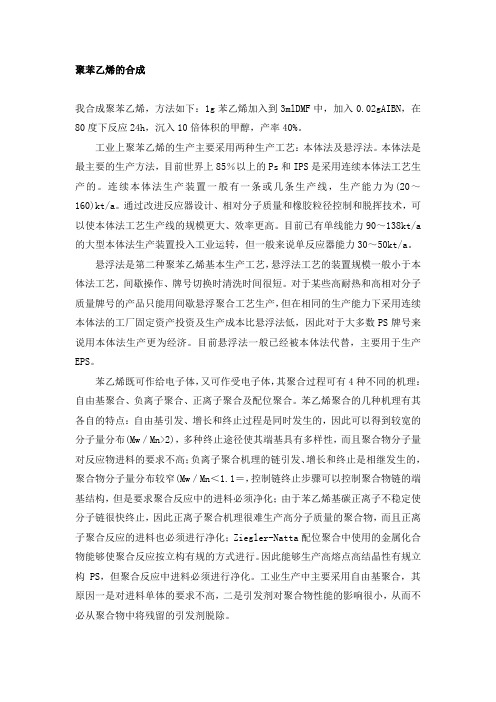

聚苯乙烯的合成 我合成聚苯乙烯，方法如下：1g苯乙烯加入到3mlDMF中，加入0.02gAIBN，在80度下反应24h，沉入10倍体积的甲醇，产率40%。 工业上聚苯乙烯的生产主要采用两种生产工艺：本体法及悬浮法。本体法是最主要的生产方法，目前世界上85％以上的Ps和IPS是采用连续本体法工艺生产的。连续本体法生产装置一般有一条或几条生产线，生产能力为(20～160)kt/a。通过改进反应器设计、相对分子质量和橡胶粒径控制和脱挥技术，可以使本体法工艺生产线的规模更大、效率更高。目前已有单线能力90～138kt/a 的大型本体法生产装置投入工业运转，但一般来说单反应器能力30～50kt/a。 悬浮法是第二种聚苯乙烯基本生产工艺，悬浮法工艺的装置规模一般小于本体法工艺，间歇操作、牌号切换时清洗时间很短。对于某些高耐热和高相对分子质量牌号的产品只能用间歇悬浮聚合工艺生产，但在相同的生产能力下采用连续本体法的工厂固定资产投资及生产成本比悬浮法低，因此对于大多数PS牌号来说用本体法生产更为经济。目前悬浮法一般已经被本体法代替，主要用于生产EPS。 苯乙烯既可作给电子体，又可作受电子体，其聚合过程可有4种不同的机理：自由基聚合、负离子聚合、正离子聚合及配位聚合。苯乙烯聚合的几种机理有其各自的特点：自由基引发、增长和终止过程是同时发生的，因此可以得到较宽的分子量分布(Mw／Mn>2)，多种终止途径使其端基具有多样性，而且聚合物分子量对反应物进料的要求不高；负离子聚合机理的链引发、增长和终止是相继发生的，聚合物分子量分布较窄(Mw／Mn＜1.1＝，控制链终止步骤可以控制聚合物链的端基结构，但是要求聚合反应中的进料必须净化；由于苯乙烯基碳正离子不稳定使分子链很快终止，因此正离子聚合机理很难生产高分子质量的聚合物，而且正离子聚合反应的进料也必须进行净化；Ziegler-Natta配位聚合中使用的金属化合物能够使聚合反应按立构有规的方式进行。因此能够生产高熔点高结晶性有规立构PS，但聚合反应中进料必须进行净化。工业生产中主要采用自由基聚合，其原因一是对进料单体的要求不高，二是引发剂对聚合物性能的影响很小，从而不必从聚合物中将残留的引发剂脱除。
可发性聚苯乙烯E P S的生产工艺修订版 IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】
论文题目： 《可发性聚苯乙烯（EPS）的生产工艺》摘要主要介绍了国内EPS的生产工艺一步法和两步法，并具体对一步法加以着重介绍。 要介绍了国内的生产状况及其用途，指出EPS市场潜力巨大。 关键词可发性聚苯乙烯（EPS）生产工艺回收和环保 1.前言 可发性聚苯乙烯(EPS)具有质轻、价廉、导热率低、吸水性小、电绝缘性能好、隔音、防震、防潮、成型工艺简单等优点，因而被广泛地用作建筑、交通运输等行业的保温绝热、隔音、抗震材料、用作电器、仪表、玻璃制品、电子产品等的缓冲包装材料和食品包装。 自50年代由德国BASF公司开发EPS珠粒生产工艺后，泡沫塑料由于成型工艺及设备简易可行，并可制成各种形状、不同密度的产品，因而发展迅速。现在EPS已成为苯乙烯树脂三大产品(GPPS、HIPS、EPS)中重要的品种之一。国内EPS消费结构，主要是包装和建材，大体比例为包装50%，建材45%，其它5%。随着近年来声像市场，家电市场和快速食品市场的迅猛发展，EPS需求量日益加大。仅据1992年轻工部统计，EPS用于包装方面的需求量就达6.0万t，其中电器包装3.5万t，快餐盒2.5万t。 另外，在建材行业，近年来推出的新型墙体材料，钢板增强EPS板不仅质轻，而且大大减少了建筑的投资，节省能源，施工方便、高效，并能改善居住环境，提高住宅房屋的
档次。这种材料大有取代传统建材的趋势。业内人士介绍，我国EPS的年需求量将以20%的速度递增，市场潜力十分巨大。 国内的EPS消费主要集中在江、浙等沿海一带，绝大部分用于包装。由于国家大力发展中西部地区的政策，西北地区的EPS用量也随着电子产业、第三产业、建筑业的蓬勃发展，用于包装及建材的EPS需求量也越来越大，但西北地区目前尚无生产EPS的装置，主要原因是前几年苯乙烯价格的波动及其产量的限制，使很多厂家望而却步，故所用的EPS 均需从外地调运。 2.EPS生产主要工艺概况 国外从70年代开始，EPS生产工艺由两步法转向一步法，我国一直延用传统的两步法工艺。两步法工艺能耗高，但由于过程简单、控制容易，因而为一些中小型厂家广泛采用，因此也会长时间地存在下去，通过多年摸索与研究，国产两步法生产也得到改进和完善，在节能降耗方面取得了显着的成绩。如将不符合规格的EPS料返回重新溶解、聚合，不但改善了聚合条件，也使能耗大幅度降低。 90年代初，我国也先后引进英国Shell公司一步法生产工艺，并在上海高桥化工厂和金陵石化公司塑料厂投产，通过多年实践与探索，对工艺和配方进行一系列的改进，所用悬浮剂和各种助剂已实现国产化，使该生产技术日趋完善和成熟。 EPS一般采用悬浮聚合。悬浮聚合法是将苯乙烯单体在强烈的机械搅拌下分散为油状液滴，并借助于悬浮剂的分散作用悬浮于水中，在引发剂的作用下，聚合为珠状固体。国外从70年代开始，EPS生产工艺由二步法转向一步法。80年代以前国内一直用传统的二步法工艺。90年代初先后引进英国Shell公司一步法生产工艺在上海高桥化工厂和金陵石化公司塑料厂投产，通过多年实践与探索，对其工艺和配方进行了一系列的改进，所用
一：实验方案 采用溶胶-凝胶法, 首先利用苯乙烯与3-甲基丙烯酰氧基丙基三甲氧基硅烷( KH-570)化学反应合成共 聚前驱物, 利用TEOS在一定的条件下水解与缩合, 一步合成了有机-无机复合纳米微球。 苯乙烯为天津市福晨化学试剂厂产品, 使用 前用10% 的氢氧化钠水溶液萃取3次, 再用水反 复萃取, 无水硫酸钠干燥48 h后, 在35℃减压蒸 馏, 最后得到的单体在气相色谱上未出现杂质峰, 将纯化的苯乙烯在- 1 ℃下保存待用。3-甲基 丙烯酰氧基丙基三甲氧基硅烷( KH-570) 为天津 市化学试剂一厂产品; Triton X-1为华美生物有 限公司产品;四乙氧基硅烷( TEOS ) 为A ldrich 公司产 品。十二烷基苯磺酸钠( SDS) , 过硫酸钾( PPS ) 等其他试剂均为分析纯试剂, 所用水均为二次蒸 馏水。 二：实验方法 2. 2. 1双端羟基化聚苯乙烯纳米粒子的制备 将0. 8 g十二烷基苯磺酸钠( SDS ), 0. 084 g 碳酸氢钠( NaHCO3 ), 2 mL苯乙烯单体共同溶于 100mL水中, 于油浴7℃, 通N2 的气氛下搅拌 数分钟。待溶液均匀后加入0. 3 g PPS, 反应2 h
后加入2 mL KH-570, 让其继续反应12 h,。用1倍甲醇将羟基化聚苯乙烯 水胶乳稀释, SDS、苯乙烯单体和低聚物可溶于甲 醇。羟基化聚苯乙烯颗粒凝集析出, 离心分离, 用甲醇和蒸馏水反复洗涤, 烘干待用。 2. 2. 2聚苯乙烯/二氧化 硅( PS /SiO2 )纳米复合微球的制备 采用溶胶-凝胶法, 称取0. 2 g 羟基化聚苯乙 烯纳米粒子, 将其溶解于2 mL的甲苯中,加入2 mL TEOS, 370uL T ritonX-100,反应5h。于另一100 mL 的锥形瓶 中, 加入50mL的无水乙醇, 10 mL 25% 氨水, 搅 拌数分钟后, 两锥形瓶液体混合, 继续搅拌24 h, 离心分离, 烘干待用。 采用溶胶-凝胶法制备纳米复合材料, 首先将 共聚前驱物( PS- OH ) 溶解于甲苯中, 再加入 TEOS, 表面活性剂及非水溶性染料苯基卟啉, 使 之构成了一个稳定的乳液体系。当与乙醇混合 时, 在表面活性剂的作用下两体系很均匀地混合 在一起, 修饰了羟基的聚苯乙烯由于带有亲水性 基团- OH, 在乙醇体系中很容易分散开, 不会发 生团聚。利用TEOS 水解与缩合作用形成PS /sio2纳米复合粒子.
聚苯乙烯及共聚物概述 研发历史 早在1839年人们即发现水汽蒸馏苯乙烯出现苯乙烯的固化反应，当时认为是氧化。20世纪30年代初，为备战需要，德国加快了工业生产苯乙烯及苯乙烯聚合物的开发工作，1933年法本公司开发了连续本体聚合生产聚苯乙烯的工产生产技术。美国于1938年开发了苯乙烯釜式本体聚合工业生产技术。在50年代初道化学公司推出高抗冲聚苯乙烯商品（HIPS），1953年美国出现了ABS树脂，并于1958年建厂投产。 对于苯乙烯聚合过程和聚苯乙烯性质的研究，带动了高分子科学基础研究的发展，HIPS和ABS的成功开发，带动了高分子物理及高分子材料应用研究的发展。因此聚苯乙烯的研究在高分子科学的发展中，发挥了重要作用。 生产规模 2000年世界苯乙烯系树脂生产能力太约为20Mt/a，其中聚苯乙烯(GPPS、HIPS、EPS)生产能力约13Mt/a，ABS树脂生产能力为622Mt/a。我国苯乙烯系树脂发展起步于20世纪60年代，70年代开始工业化生产,80年代随着几套较大型的生产装置的引进开始初具规模。进入90年代，生产装置向着更大型化发展，引进了几套代表目前世界先进水平的生产装置，使我国的苯乙烯系树脂工业迈上了一个新的台阶，到20世纪末我国苯乙烯系树脂生产能力已达到1.20Mt／a。目前我国苯乙烯系树脂生产装置中，除一些小型GPP5装置和小型EPS装置外，其他大型PS生产型装置和全部ABS／SAN装置都是从国外引进的。 生产技术 苯乙烯系树脂是苯乙烯单体经均聚或与其他单体共聚而得的一系列树脂。1998年世界77％的苯乙烯用于生产各类苯乙烯系列树脂，日本这一比例为83％。商品化苯乙烯聚合物主要包括通用聚苯乙烯(GPPS)、抗冲聚苯乙烯(IPS)、发泡聚苯乙烯(EPS 树脂)、丙烯睛一丁二烯一苯乙烯共聚物(ABS)、苯乙烯一丙烯睛(SAN)共聚物等。几种重要的商品化苯乙烯聚合物基本上都是以自由基链式聚合机理经本体、溶液、悬浮或乳液工艺制造的，其中稀释剂本体法工艺最为常用，虽然某些苯乙烯类树脂用悬浮法工艺(EPS树脂)和乳液法工艺(ABS树脂)生产，但由于经济及其他一些原因，在可能的情况下尽可能采用连续本体工艺是一个发展趋势。 采用自由基聚合反应生产的聚苯乙烯(PS)是玻璃化温度为105℃的无规聚合物，PS 均聚物是无定型的脆性材料，具有优异的透明性和可加工性，可制成形状复杂的制品。HIPS是通过苯乙烯在聚丁二烯橡胶或丁苯共聚物存在下进行聚合而形成的一种高分子共混物(橡胶粒子分散在PS基质中)。 苯乙烯与丙烯腈、α－甲基苯乙烯、马来酸酐进行共聚，得到的聚合物具有较高的热性能和机械性能。苯乙烯与甲基丙烯酸酯共聚可以提高透明性和耐磨性。苯乙烯
聚苯乙烯纳米纤维的制备 一、背景 聚苯乙烯（Polystyrene，缩写PS）是指由苯乙烯单体经自由基加聚反应合成的聚合物。聚苯乙烯无色透明，能自由着色，相对密度也仅次于PP、PE，具有优异的电性能，特别是高频特性好。聚苯乙烯玻璃化温度80～90℃，熔融温度240℃，通常的聚苯乙烯为非晶态无规聚合物，具有优良的绝热、绝缘和透明性，长期使用温度0～70℃，但脆，低温易开裂。 聚苯乙烯的结构式 聚苯乙烯纳米纤维的应用领域非常广泛，主要应用于过滤等领域。Zheng等对比了两种不同相对分子质量的聚苯乙烯的静电纺丝纤维膜，发现高分子量的PS可以在较低浓度（5%-10%）下可得到珠链状或均匀的纤维；而低分子量的PS在20％的浓度下也只能获得微球结构[1]。Lu等[3]以0.5%BMIPF6作为PS电纺溶液的添加剂，制得了具有树枝状分支结构的PS／BMIPF6纤维膜，有效增加了纤维膜表面的粗糙度，具有了自清洁特性[2]。苏州大学Jiang等由聚苯乙烯溶液静电纺丝、磺化制得了纳米级聚合物阳离子交换纤维(PNIE），这种聚苯乙烯纳米纤维的离子交换能力强、交换速度快[3]。 二、纳米纤维的制备 2.1仪器和试剂 仪器：型静电纺丝装置(SS-2535)；磁力搅拌器；电子天平；扫描电镜。 试剂：聚苯乙烯(PS)；DMF（市售，分析纯）； 2.2聚苯乙烯纳米纤维膜的制备 使用静电纺丝装置制备纳米纤维膜，原料采用聚苯乙烯（Ｍw＝190000）可纺聚合物，N,N-二甲基甲酰胺为溶剂。将一定量的PS溶入DMF中，搅拌3h并陈化12ｈ后得到质量分数为10％的纺丝液；将纺丝液放入静电纺丝机推注装置中，调整纺丝工艺参数（纺丝电压，接收距离，推进速率）进行静电纺丝，纺丝完成后将所得纤维膜置于干燥箱中40℃干燥24ｈ，即得到PS纳米纤维膜。 三、结构表征
高分子合成工艺设计说明书 题目 院、部：材料与化学工程学院 学生姓名：刘志文 指导教师：罗建新职称讲师 专业：高分子材料与工程学院 班级：1001班 完成时间：2013年6月2日
可发性聚苯乙烯（Expandable PolyStyrene，简称EPS）通称聚苯乙烯和苯乙烯系共聚物，是一种树脂与物理性发泡剂和其它添加剂的混合物。最常见的可发性聚苯乙烯是含有作为发泡剂的戊烷的透明PS粒料。 可发性聚苯乙烯聚合工段工艺设计，反应机理是自由基聚合，采用悬浮聚合工艺，以苯乙烯为单体，水做悬浮介质，采用低温悬浮聚合一步法生产工艺。此方法是将苯乙烯单体、引发剂、分散剂、水、发泡剂和其他助剂一起加入反应釜内,聚合后得含发泡剂的树脂颗粒,经洗涤、离心分离和干燥,制得可发性聚苯乙烯珠粒产品；针对聚合反应釜进行了物料衡算、热量衡算，在此基础上通过分析工艺流程，选择出了工艺设备并计算，绘制了带控制点的流程图、并编制了设计说明书和计算书。 关键词：可发性聚苯乙烯；悬浮聚合；物料衡算；工艺设计
Expandable Polystyrene (Expandable PolyStyrene, referred to as EPS) commonly known as the Department of polystyrene and styrene copolymer is a kind of mixture with resin the physical blowing agent and other additives mixture. The most common is to be made of polystyrene with n-pentane as a blowing agent aggregates of transparent PS. The design is about of polystyrene polymerization process section that the annual production capacity is32000 tons, The reaction mechanism is free radical polymerization, suspension polymerization process used styrene as monomer, water suspension medium done using one-step production of low-temperature suspension polymerization process. This method is adding styrene monomer, initiator, dispersing agent, water, blowing agent and other auxiliaries to reactor, the polymer containing a foaming agent, after the resin particles by washing, centrifugal separation and drying, the system may be made of polystyrene beads products; mainly contrapose the polymerization reactor carried out for material balance, heat balance, in this based on the analysis process to select out of the process equipment and calculate and draw the flow chart with control points. And the preparation of the design specifications and calculations of the book. Key Words：e xpandable polyStyrene ；suspension technique ；craft calculation； technological design
一、前言 （一）可发性聚苯乙烯简介 可发性聚苯乙烯树脂，英文简称（EPS），通称聚苯乙烯和苯乙烯系共聚物。其是由苯乙烯单体在一定量的纯水中，在一定温度下加入引发剂、分散剂、稳定剂、发泡剂后进行悬浮聚合制得的一种新型高分子材料。主要分为普通型、高倍型和阻燃型三种类型。经预发、熟化和模塑成形即可制得泡沫塑料制品。具有质轻、价廉、导热率低、吸水性小、电绝缘性能好、隔音、防潮、成型工艺简单等优点，广泛用作包装、保温、隔热建筑装磺等方面的材料［1］。 （二）可发性聚苯乙烯生产工艺发展概况 在国外，可发性聚苯乙烯（EPS）的生产开始于40年代，其制备工艺现有一步浸渍法（一步法）和二步浸渍法（二步法）。自50年代由德国BASF公司开发EPS 珠粒生产工艺后, 泡沫塑料由于成型工艺及设备简易可行, 并可制成各种形状、不同密度的产品, 因而发展迅速。70年代以来，国外一步法工艺开发的主要类型如下：聚合后期加发泡剂法，以日本日立化成公司为例，以在聚合转化率80％-85％时压入发泡剂最好。“一锅煮法”，以德国BASF公司为代表，将包括发泡剂在内的所有物料一次加入，采用较好的配方设计和控制技术，可制得粒径分布窄的珠粒产品。种子聚合选用可发性聚苯乙烯（EPS）、聚苯乙烯（PS）、聚氯乙烯（PVC）等作为聚合种子，得到合乎要求的可发性聚苯乙烯珠粒。以日本钟渊化学公司为例，将离心收集的一定规格可发性聚苯乙烯细颗粒作为聚合的种子，分散在分散介质中，然后进行悬浮聚合。在实际生产中，国外大量采用的仍是聚合后期加发泡剂法。 在国内，60年代才开始可发性聚苯乙烯技术的开发工作，随后实现工业化，但采用的方法为二步法，且规模都很小，只有千吨级水平。80年代以前国内一直用传统的二步法工艺。90年代初先后引进荷兰Shell公司一步法生产工艺在上海高桥化工厂和金陵石化公司塑料厂投产, 开创了我国一步法工艺的先河。在该工艺中，PS珠粒的浸渍是在聚合过程中一起完成的。悬浮聚合时采用了有机与无机悬浮稳定剂，发泡剂为戊烷，在聚合后期加入。反应结束后，从水相中分离出可发性聚苯乙烯珠
乳液法聚苯乙烯纳米微球的制备 摘要：采用十二烷基硫酸钠为乳化剂、过硫酸盐为引发荆、苯乙烯为单体，在低水油比的条件下，采用乳液聚合方法合成了聚苯乙烯纳米微球，探讨了乳化剂用量、乳化时间、反应温度、引发剂用量和反应时间对单体转化率及产物分子量的影响。结果表明：在低水油比条件下，反应参数对苯乙烯的转化率和聚苯乙烯的分子量具有一定的影响。在最优条件下苯乙烯的转化率达到98％、聚苯乙烯的分子量达到32万。激光粒度分布测试结果显示，所得产物为单分散纳米微球。 作者以十二烷基硫酸钠为乳化剂，在低水油比100：30的条件下，合成了单分散的聚苯乙烯微球，探讨了反应参数对苯乙烯转化率及产物分子量的影响规律。 试剂及仪器 苯乙烯(St)，天津市科密欧化学开发中心；磷酸三钠，天津新通精细化工有限公司；十二烷基硫酸钠，天津市化工试剂二厂；过硫酸铵，天津市化学试剂开发公司；无水氯化钙，天津市天达净化材料精细化工厂。以上试剂为分析纯。乌氏粘度计，直径0.5～0.6mm；激光粒度测试仪，ZETASIZER 300HSA，英国MALVERN。 聚苯乙烯(PSt)纳米微球的制备 实验操作 在装有搅拌器、滴液漏斗、温度计和回流冷凝管的三口瓶中加入乳化剂十二烷基磺酸钠（溶于部分蒸馏水）和部分苯乙烯（AR），待乳化剂全部溶解，称1g过硫酸钾（AR），用5mL水溶解于小烧杯中，将此溶解的一半倒入反应的三口瓶中，开动搅拌器，加热恒温槽，反应温度在控制要求左右。然后用滴液漏斗滴加剩余的苯乙烯，滴加速度不宜过快，加完后把余下的过硫酸钾加入反应的三口瓶中，继续加热，使之回流，逐步升温，以不产生大量泡沫为准，最后升到85℃，无回流为止。停止加热，冷却到50℃后，聚苯乙烯样品待后处理。 破乳 将聚苯乙烯的乳液在室温下搅拌，滴加氯化钠水溶液，用蒸馏水稀释，真空抽滤，再把样品放入离心机中离心6min，拿出样品用蒸馏水重复洗涤抽滤3次；再用乙醇洗涤抽滤3次，用恒温水浴锅把多余无水乙醇及水蒸干，晾干，置于105℃烘箱内半小时，干燥得到白色产品。 乳化剂用量对苯乙烯转化率和聚苯乙烯分子量的影响 由图1可见，苯乙烯的转化率随乳化剂用量的增加而提高。这是由于随着乳化剂用量的增加，形成的胶束量增多，在乳液中生成更多活性胶束中心，故苯乙烯转化率提高。聚苯乙烯的分子量随乳化剂用量的增加也呈现增大的趋势。这是
实验三. 聚苯乙烯交联微球的制备 【实验目的】 1.了解苯乙烯自由基聚合的基本原理以及悬浮聚合的原理。 2.学习悬浮聚合的操作方法，了解配方中各组分的作用。 3.通过对聚合物颗粒均匀性和大小的控制，了解分散剂、升温速率、搅拌形式与搅拌速率对悬浮聚合的重要性。 【实验原理】 悬浮聚合是在悬浮体系中进行的一种聚合方法。以苯乙烯为例，这是一种比较活泼的单体，容易进行聚合反应。苯乙烯在水中的溶解度很小，将其倒入水中，体系分成两层，进行搅拌时，在剪切力作用下，单体层分散成液滴，界面张力使液滴保持球形，而且界面张力越大，形成的液滴越大，因此在作用方向相反的搅拌剪切力和界面张力作用下，液滴达到一定的大小和分布。这种液滴在热力学上是不稳定的，当搅拌停止后，液滴将凝聚变大，最后再次与水分层，同时，聚合到一定程度以后的液滴中溶有黏性聚合物也可以使液滴相互黏结。因此，在悬浮聚合体系中还需要加入分散剂，常用的分散剂有明胶，聚乙烯醇、聚甲基丙烯酸钠、纤维素衍生物或碳酸镁、磷酸钙等。 本实验是在油溶性引发剂过氧化二苯甲酰存在下，用悬浮聚合方法进行的苯乙烯与二乙烯苯的共聚反应，在液滴中的自由基聚合机理如图3-1。所得产物为白色小珠，可作为苯乙烯型阳(阴)离子交换树脂的母体（称为白珠）。其中二乙烯苯起着交联作用，使聚合物其有网状结构，二乙烯苯的用量改变就会显著影响聚苯乙烯微球的交联度，从而影响微球的性能。 此外，聚合物微球的粒径主要是通过调节悬浮聚合的反应条件、分散剂种类与比例来实现。
图3-1 过氧化二苯甲酰引发苯乙烯自由基聚合机理 【实验仪器及试剂】 1.实验仪器 三口烧瓶（250mL）1只机械搅拌器1套球形冷凝管1支温度计（100℃）1支恒温水浴锅1套表面皿1个烧杯（100mL）1个量筒（25mL，10 mL）各1个（公用）滴管1根布氏漏斗1个抽滤瓶1个滤纸等若干
悬浮聚合法制备聚苯乙烯珠粒 一、实验目的 1.了解悬浮聚合的反应原理及配方中各组分的作用。 2.了解珠状聚合实验操作及聚合工艺的特点。 3.通过实验，了解苯乙烯单体在聚合反应上的特性。 二、学时：8 三、实验原理 悬浮聚合是指在较强的机械搅拌下，借悬浮剂的作用，将溶有引发剂的单体分散在另一与单体不溶的介质中(一般为水)所进行的聚合。根据聚合物在单体中溶解与否，可得透明状聚合物或不透明不规整的颗粒状聚合物。像苯乙烯、甲基丙烯酸酯，其悬浮聚合物多是透明珠状物，故又称珠状聚合；而聚氯乙烯因不溶于其单体中，故为不透明、不规整的乳白色小颗粒(称为颗粒状聚合)。 悬浮聚合实质上是单体小液滴内的本体聚合，在每一个单体小液滴内单体的聚合过程与本体聚合是相类似的，但由于单体在体系中被分散成细小的液滴，因此，悬浮聚合又具有它自己的特点。由于单体以小液滴形式分散在水中，散热表面积大，水的比热大，因而解决了散热问题，保证了反应温度的均一性，有利于反应的控制。悬浮聚合的另一优点是由于采用悬浮稳定剂，所以最后得到易分离、易清洗、纯度高的颗粒状聚合产物，便于直接成型加工。 可作为悬浮剂的有两类物质:一类是可以溶于水的高分子化合物，如聚乙烯醇、明胶、聚甲基丙烯酸钠等。另一类是不溶于水的无机盐
粉末，如硅藻土、钙镁的碳酸盐、硫酸盐和磷酸盐等。悬浮剂的性能和用量对聚合物颗粒大小和分布有很大影响。一般来讲，悬浮剂用量越大，所得聚合物颗粒越细，如果悬浮剂为水溶性高分子化合物，悬浮剂相对分子质量越小，所得的树脂颗粒就越大，因此悬浮剂相对分子质量的不均一会造成树脂颗粒分布变宽。如果是固体悬浮剂，用量一定时，悬浮剂粒度越细，所得树脂的粒度也越小，因此，悬浮剂粒度的不均匀也会导致树脂颗粒大小的不均匀。 为了得到颗粒度合格的珠状聚合物，除加入悬浮剂外，严格控制搅拌速度是一个相当关键的问题。随着聚合转化率的增加，小液滴变得很粘，如果搅拌速度太慢，则珠状不规则，且颗粒易发生粘结现象。但搅拌太快时，又易使颗粒太细，因此，悬浮聚合产品的粒度分布的控制是悬浮聚合中的一个很重要的问题。 掌握悬浮聚合的一般原理后，本实验仅对苯乙烯单体及其在珠状聚合中的一些特点作一简述。苯乙烯是一个比较活泼的单体，易起氧化和聚合反应。在贮存过程中，如不添加阻聚剂即会引起自聚。但是，苯乙烯的游离基并不活泼，因此，在苯乙烯聚合过程中副反应较少，不容易有链支化及其它歧化反应发生。链终止方式据实验证明是双基结合。另外，苯乙烯在聚合过程中凝胶效应并不特别显著，在本体及悬浮聚合中，仅在转化率由50%~70%时，有一些自动加速现象。因此，苯乙烯的聚合速度比较缓慢，例如与甲基丙烯酸甲酯相比较，在用同量的引发剂时，其所需的聚合时间比甲基丙烯酸甲酯多好几倍。 四、实验仪器及试剂
