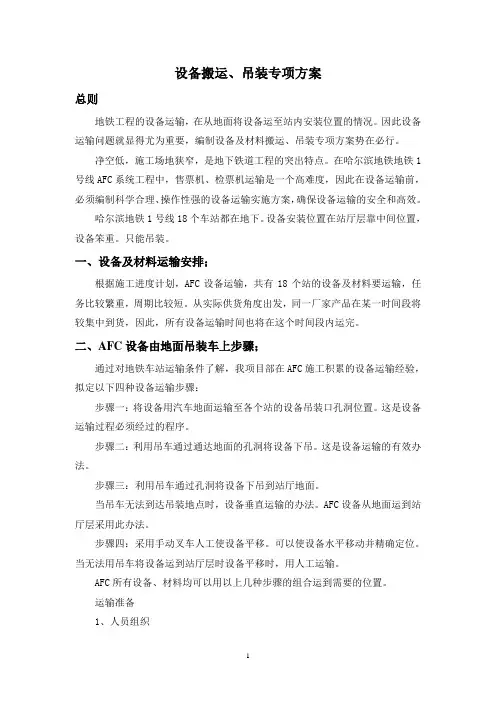

设备搬运、吊装专项方案
总则
地铁工程的设备运输，在从地面将设备运至站内安装位置的情况。因此设备运输问题就显得尤为重要，编制设备及材料搬运、吊装专项方案势在必行。
净空低，施工场地狭窄，是地下铁道工程的突出特点。在哈尔滨地铁地铁1号线AFC系统工程中，售票机、检票机运输是一个高难度，因此在设备运输前，必须编制科学合理、操作性强的设备运输实施方案，确保设备运输的安全和高效。
哈尔滨地铁1号线18个车站都在地下。设备安装位置在站厅层靠中间位置，设备笨重。只能吊装。
一、设备及材料运输安排；
根据施工进度计划，AFC设备运输，共有18个站的设备及材料要运输，任务比较繁重，周期比较短。从实际供货角度出发，同一厂家产品在某一时间段将较集中到货，因此，所有设备运输时间也将在这个时间段内运完。
二、AFC设备由地面吊装车上步骤；
通过对地铁车站运输条件了解，我项目部在AFC施工积累的设备运输经验，拟定以下四种设备运输步骤：
步骤一：将设备用汽车地面运输至各个站的设备吊装口孔洞位置。这是设备运输过程必须经过的程序。
步骤二：利用吊车通过通达地面的孔洞将设备下吊。这是设备运输的有效办法。
步骤三：利用吊车通过孔洞将设备下吊到站厅地面。
当吊车无法到达吊装地点时，设备垂直运输的办法。AFC设备从地面运到站厅层采用此办法。
步骤四：采用手动叉车人工使设备平移。可以使设备水平移动并精确定位。当无法用吊车将设备运到站厅层时设备平移时，用人工运输。
AFC所有设备、材料均可以用以上几种步骤的组合运到需要的位置。
运输准备
1、人员组织
2、主要工机具准备
3、其它准备工作
（1）检查设备进所通道的大小、强度、设备基础等环节是否满足设备运输安装要求，如有问题先处理问题。
（2）检查AFC设备所卸车场地是否满足作业要求，是否需进行平整或加固处理。
（3）如在夜间作业，其装卸车场地、运输通道及入口平台均要准备足够的照明设备。
（4）提货前，应根据施工图、设备清单等资料，仔细核对需提取设备的名称、型号、规格、数量及箱号等内容，列出提货清单。与设备供应商办好手续，约好送货时间。
4、运输过程
（1）根据变AFC设备的重量、体积和数量，合理地将设备用吊车吊装上公路拖车，绑扎牢固。设备装车时，要先取掉其底架、滚轮等，并在变设备下部铺
木板作为垫木。
（2）拖车以低于20km/h的速度，行驶至设备，途中经由曲线道路时，要减速，以确保安全。
（3）将设备吊到平稳地吊到入口平台上。设备装上底架、滚轮，并用三角木塞住滚轮。
5、安全注意事项
(1)起吊设备时，要先进行试吊，观察设备受力及平衡情况，确认安全可靠后方可正式起吊。吊车的起吊能力要有充足的裕度，钢丝绳的强度及长度要经检查确认满足使用要求。
(2)设备下落速度要平缓，作业人员要在指挥人员的统一指挥下，相互配合，设备即将落地前，要进行扶持调整，保证设备的落点正确无误。
(3)设备装车时，注意运输车辆的承载能力，将设备放在合适的位置，并用专用绳索分四个方向紧固定绑扎牢固。
(4)设备运输途中，要根据路况控制车速，以免发生意外事故。
(5)注意收听、收看天气预报节目，避开雷雨天气作业。
三、AFC设备由地面吊装入站厅层；
（1）检查车站是否满足作业要求。入口平台、站厅层均要准备足够的照明设备。
（2）检查风道口是否畅通，是否能容纳设备通过。
（3）在站厅层吊装孔处准备木料、等用于临时铺盖吊装口的材料。
1、运输过程
（1）设备放在吊车能够到的地方。
（2）支好吊车撑脚后，按照一般吊运操作程序进行。
（3）设备到达站厅层以后，应马上移开吊运的位置，以保证吊车作业的连续性。
2、运输示意图如下：
3、安全注意事项
（1）了解并确认运输通道的承载力满足运输要求。
（2）起吊设备时，要先进行试吊，观察设备受力及平衡情况，确认安全可靠后方可正式起吊。吊车的起吊能力要有充足的裕度，钢丝绳的强度及长度要经检查确认满足使用要求。
（3）设备下落速度要平缓，作业人员要在指挥人员的统一指挥下，相互配合，设备即将落地前，要进行扶持调整，保证设备的落点、方向正确无误。注意收听、收看天气预报节目，避开雷雨天气作业。
4、利用吊车通过孔洞将设备下吊到站厅层，可以用步骤来运输；
（1）检查车站站厅层地是否满足作业要求。并准备足够的照明设备。
（2）在站厅层吊装孔处准备木料、等用于临时铺盖吊装口的材料。
（3）检查并确认预留吊环和混凝土顶板的强度满足起吊要求（必要时需进行拉力测试），当吊环或混凝土顶板的强度不能满足起吊要求是，可以进行加固处理或搭建临时起重架。安装起吊装置，钢丝绳等。
5、运输过程
（1）站厅层吊装孔的临时上面铺木板。
（2）先用手动叉车将设备拖到站厅层的吊装孔上，将钢丝绳通过定滑轮与设备连接，然后通过吊车将钢丝绳收紧。让设备稍稍离地，观察起吊状态是否正
常。抽掉站厅层吊装孔的临时封堵，继续同步操作吊车，让设备均匀下降。
当设备底部到达站厅层时，停止下降。迅速将设备拖离吊装孔。
6、安全注意事项
（1）起吊设施中的各要件如钢丝绳、倒链等均要经强度检验合格，各部分受力情况要经仔细计算分析，并留有一定裕度。
（2）起吊设备时，要先进行试吊，观察设备受力及平衡情况，确认安全可靠后方可正式起吊。钢丝绳的强度及长度要经检查确认满足使用要求。
（3）设备下落速度要平缓，作业人员要在指挥人员的统一指挥下，相互配合，设备即将落地前，要进行扶持调整，保证设备的落点、方向正确无误。
（4）起吊设备必须设专人指挥，专人监护，严密观察设备起吊情况，以防出现意外。
（5）设备落到站厅层时，要确保放置方向正确，从设备入口至设备基础间，可能要经几次转向，如初始方向不正确，将引起很大麻烦。
（6）站厅层吊装孔的临时封堵注意放稳，木板要结实且尽量铺密实，强度能承受住设备重量，并有裕量，防止下落的危险。
7、其它准备工作
检查车站站厅层场地是否满足作业要求，并准备足够的照明设备。
清除运输通道上的障碍物。如果运输通道中梯级高差较大时，要先用木料、枕木等搭好比较平整的过渡环节。
8、当设备长距离平移时使用手动叉车
用千斤顶升起设备，把手动叉车插入设备底部，放千斤顶。
当地面较为平整时，可以直接拉动手动叉车；当地面不平整，手动叉车很难滚动时，在手动叉车滚动方向上垫上木板，再拉动手动叉车。
到达目的地后，用千斤顶顶起设备，撤除手动叉车，放千斤顶。
运输示意图如下：
手动叉车
9、安全注意事项
运输设备时必须设专人指挥，专人监护，严密观察设备情况，以防出现设备侧移、沿坡度自由溜放等意外现象。
当碰到有一定坡度的移动时，要设置防自由滑动措施，准备三角木等止滑物品。当坡度较大时，可以垫枕木平台以减小坡度。
注意手动叉车的制动系统有效。
五、人工搬运方案
工程的专业特点及现场实际情况，无法用吊车吊装设备，总包单位及我们单位共同成立专门的设备搬运小组，由组长、副组长、安全监督员、装卸工组成，组长要时常巡查搬运工作的情况，副组长在搬运过程中要始终在搬运一线，全程参与指挥现场的搬运工作；安全监督员全程监督现场各站的搬运工作，且安全监督员直接对组长负责，发现安全隐患有权制止，有权下停工令。
1、人员组织
2、主要机具配备
3、设备型号
4、搬运前调查
为确保设备到货后能够有卸货区域且能够及时搬运至现场，设备到货前我单位与总包单位对车站将进行详细的调查。调查站厅的装修情况，已确定站厅设备区域地面及顶棚装修工作已完成，设备进站厅后有存放区域且不影响其他单位的施工；调查从站外至站厅内设备搬运通道已具备条件，由出入口向下搬运；确保设备搬运过程中保证搬运人员和设备的安全；调查站外设备卸车后能够有暂时存放的区域，有卸车的空间。
5、安全技术措施
（1）卸车及搬运之前要调查清楚。把现场卸车环境、搬运路线及站厅设备摆放位置调查清楚，为卸车及搬运工作做好充分的准备。
（2）搬运人员充足，确保不能超负荷工作，防护人员全程参与。
（3）卸车用叉车载重负荷满足设备重量需要，且不得出现带病作业的现象。
（4）绳锁和抬杠要结实，捆绑要牢固。
（5）照明工具要足够满足施工需要。
（6）安全防护用品要求必须穿戴。
（7）搬运路线中的所有障碍施工之前必须清理干净。
（8）抬运过程中要轻抬轻放不得出现损坏设备及其他专业成品的现象。
（9）搬运过程中口令需统一、指挥有序。
6、搬运组织及保护措施
（1）卸车
首先要组织好搬运人员，确保卸车工作指挥统一、组织有序；同时卸车人员要带工作手套，做好自身的安全防护工作。
卸车过程中要确保每一步（包括设备落地、设备移位等）无安全隐患才能进
行操作，避免出现人员被挤伤、碰伤、砸伤的情况，避免出现设备被碰坏、摔坏的情况。
同时在卸车过程中组长或副组长必须全程参与指挥，安全监督员一定要全程负责安全监督工作，发现存在不安全因素时及时下令停止施工。
（2）搬运
搬运设备之前首先要考察好搬运路线，清除路线中的障碍物；其次抬运的绳索必须检查无断股现象且能够完全承担设备的重量，还要检查捆绑的牢固性，确认牢固后才能进行抬运；同时还要检查抬杠的结实程度，确认抬杠无伤痕等安全隐患。
搬运过程中要用多人进行抬运，且旁边有2个人进行防护，有1个人负责指挥，而且口令要统一。同时搬运时要轻抬轻放，确保设备不受损坏且不得破坏其他专业的成品，而且放置设备时必须注意脚下，防止出现压伤腿脚的事情，口令统一后才能弯腰放置设备。
7、设备安装：
施工方法、技术要求
（1）设备外观无掉漆、磕碰等损坏现象，各类设备、模块、仪表等无损坏现象。
（2）设备装卸作业应严格按照国家相关操作规程进行。
（3）产品的运输和装卸应严格按产品的安装使用说明书进行。
（4）设备在起吊时，设备下方不得有人或其他设备。
（5）设备在运输过程中，必须用钢丝绳及收缩卡子绑扎牢固。
（6）设备及材料存放处应有防盗措施，应设专人看守或设置防护栅栏。
（7）要求承包商通知车站监理和施工单位要注意设备保护。
8、成品保护
（1）设备安装完毕后用原包装木箱或塑料布进行防护；
（2）设备安装完毕后周围挂上防护条警示；
（3）设备安装完毕后派人日常巡查，查看有无损坏或被盗现象，如有及时进行处理。
