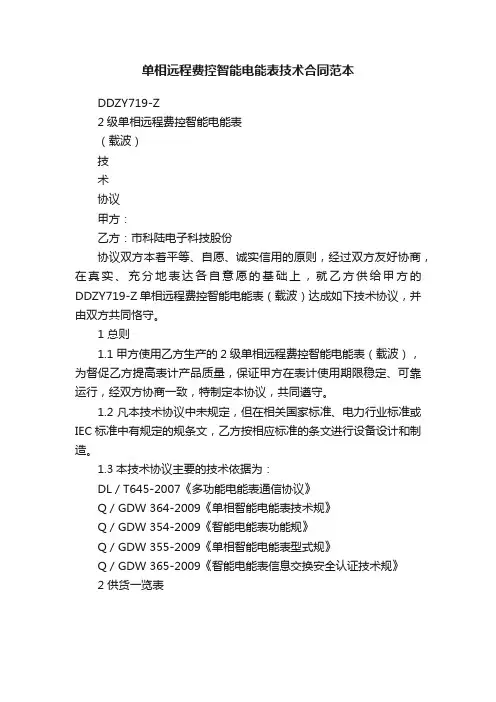

DDZY719-Z
2级单相远程费控智能电能表
(载波)
技
术
协议
甲方:
乙方:市科陆电子科技股份
协议双方本着平等、自愿、诚实信用的原则,经过双方友好协商,在真实、充分地表达各自意愿的基础上,就乙方供给甲方的DDZY719-Z单相远程费控智能电能表(载波)达成如下技术协议,并由双方共同恪守。
1 总则
1.1甲方使用乙方生产的2级单相远程费控智能电能表(载波),为督促乙方提高表计产品质量,保证甲方在表计使用期限稳定、可靠运行,经双方协商一致,特制定本协议,共同遵守。
1.2凡本技术协议中未规定,但在相关国家标准、电力行业标准或IEC标准中有规定的规条文,乙方按相应标准的条文进行设备设计和制造。
1.3本技术协议主要的技术依据为:
DL/T645-2007《多功能电能表通信协议》
Q/GDW 364-2009《单相智能电能表技术规》
Q/GDW 354-2009《智能电能表功能规》
Q/GDW 355-2009《单相智能电能表型式规》
Q/GDW 365-2009《智能电能表信息交换安全认证技术规》
2 供货一览表
3 技术要求
3.1 电能表常数
3.2 准确度要求
电能表检定按照最新JJG596要求进行,出厂百分数误差不超过下表规定误差限的
3.3 技术参数表
≤ 1.0%
0.7%
1.0%
0.5%
0.7%
0.7%
1.0%
0.3%
0.4%
2.0%
2.0%
2.0%
3.3 显示
3.3.1 液晶
a)LCD的性能不低于HTN类型的材质,其工作温度围为-40℃~+70℃;
b)LCD具有高对比度,带白色背光;
c)LCD具有宽视角,即视线垂直于液晶屏正面,上下视角不小于±60o;
d)LCD的偏振片具有防紫外线功能;
e)LCD图如下所示。
电能表使用高亮、长寿命LED作为指示灯:
-脉冲指示灯:红色,平时灭,计量有功电能时闪烁;
-报警指示灯:红色,正常时灭,报警时常亮。
-跳闸指示灯:黄色,负荷开关分断时亮,平时灭。
3.3.3 停电显示
-停电后,液晶显示自动关闭;
-液晶显示关闭后,可用按键唤醒液晶显示;唤醒后如无操作,自动循环显示一遍后关闭显示;按键显示操作结束30秒后关闭显示。
3.4 外观结构和安装尺寸
3.5 材料及工艺
3.5.1 表座
-采用嵌入式表座;
-表座使用绝缘、阻燃、防紫外线的环保材料制成;
-表座耐腐蚀、抗老化、有足够的硬度,上紧螺丝后不变形;
-采用嵌入式挂钩。
3.5.2 表盖
-表盖使用绝缘、阻燃、防紫外线的环保材料制作;
-表盖耐腐蚀、抗老化、有足够的硬度,上紧螺丝后,不变形;
-表盖的透明窗口采用透明度好、阻燃、防紫外线的聚碳酸酯(PC)材料;透明窗口与上盖无缝紧密结合;
-表盖上按钮的材料与表盖一致。
3.5.3 端子座及接线端子
-端子座使用绝缘、阻燃、防紫外线的环保材料制成,有足够的绝缘性能和机械强度。
-电压、电流端子组装在端子座中;端子采用HPb59-1铜或导电性能更好的材料.
-电压、电流端子螺丝使用防锈且导电性能好的一字、十字通用型螺丝,经互感器接入式电能表接线螺杆直径不小于M4,直接接入式电能表接线螺杆直径在Imax≤60A 时,不小于M5,Imax>60A时,不小于M6。
-电能表端子座与电能表底座之间有密封垫带,密封良好。
3.5.4 封印、表壳螺丝及封印螺丝
