路由器配置手册
一·CISCO路由器简介
1.1 统一采用IOS操作系统，操作具有一致性。
1.2 CISCO IOS操作环境。
ROM monitor > Failure of password recovery
BootROM router(boot) > Flash image upgrade
Cisco IOS router > Normal operation
1.3 Command Modes命令模式。
User EXEC Router> user access
Privileged EXEC Router# System adminstration
Configuration mode Router(config)# Modify configuration
Setup Prompted dialog Create the initial
configuration
二配置前的准备工作
2.1 用终端或仿真终端接入CONSOLE口。
终端或仿真终端配置信息如下：
9600 baud 8 data bits no parity 2 stop bits (9600,8/N/2)
2.2 用TELNET命令在网上进行设置。
系统管理员可在网上用telnet address命令进行远程配置。
三配置方法
3.1 Auto install
3.2 setup
3.3 config 命令行设置-
四配置IP地址
4.1采用 (3.1 /3.2) 方法进行配置。
4.2 config命令行方式进行设置
4.2.1 首先启动ROUTER 进入router > 模式。
键入Enable 进入router # 模式
然后键入config 进入router(config)# 模式
4.2.2 选择要配置的路由器端口
Router(config) # interface端口号
进入端口设置状态Router(config-if)
此时用命令IP address
设定路由器端口IP地址
五配置ip路由协议 (RIP ,OSPF ,BGP ,STATICS)
在globle模式下配置例图见附图。
5.1静态路由
IP route 目的网络地址子网掩码端口号
例：在RA1上配RA2的路由
IP route 10.0.210.4 255.255.255.252 E0
5.2 RIP2设置
以路器A1为例进行如下设置
router rip ;enable rip
version 2 ;选择版本2
network 10.86.16.0 ;相关子网地址
network 10.85.1.4
network 10.85.1.8
5.3 OSPF设置
以路由器D为例进行如下配置
router ospf 200 ；enable ospf 进程号为
200
redistribute bgp 200 subnets ；
network 10.0.210.4 0.0.0.3 area 1 ；相关子网地址及区
域号
network 10.185.1.16 0.0.0.3 area 1
5.4 BGP设置
以路由器A2和D为例
A2:
router bgp 100 ;enable bgp 设置自治域号
network 10.0.210.4 mask 255.255.255.252 ；相关子网地址及子
网掩码
network 10.80.0.0 mask 255.240.0.0 ; 这些地址由bgp发到
邻
居路由器
redistribute rip
neighbor 10.0.210.6 remote-as 200 ；设置远程相连自治域边
界路由器端口D2:
router bgp 200
network 10.0.210.4 mask 255.255.255.252
network 10.0.32.0 mask 255.255.240.0
network 10.185.1.16 mask 255.255.255.252
network 10.0.1.0 mask 255.255.255.252
neighbor 10.0.210.5 remote-as 100
六 radius认证的设置
6.1 radius的简述
RADIUS的全称为(Remote Access Dail-In User Service),它是对远程拨号用户访问进行认证的一种协议。主要进行Authentication Authorization Accounting (AAA) 三方面的工作。
6.2 radius的配置
具体配置如下：
aaa new-mode ;enable radius
radius-server host
;指明radius server在网上的地址
radius-server key
aaa authentication login default radius local ;进行login认证，若radius
server未找到从本地数据库内查找
aaa authentication ppp default radius local
aaa authorization network radius local ;授权检测
aaa accounting network start-stop radius ;计帐检测
七路由器软件升级方法
7.1 改变操作环境
在global config mode设置: config -reg 0x2101
reload 进入Boot Rom 模式：router(boot)>
7.2 运行tftp server
在网上运行tftp server，使升级文件可以传输。
7.3 升级版本
命令如下：
copy tftp flash ;将tftp server上的文件传入路由器的flash memoy中
copy flash tftp ; j将flash中的文件备份到tftp server中
八配置路由器的一些注意事项
8.1拨号用户的配置。
cisco 2509/2511的异步串行通讯口在配置modem时，modem需设置成自动
应答方式。具体方法如下：
用超级终端进入modem AT 命令方式，键入ats0=1 设置自动应答方式，
然后键入at&w 将设置写入寄存器。
8.2 RIP & BGP的设置
当一个运行RIP路由协议的子网，做为一个自治域，用BGP协议接入另一
自治域时。此子网内所有路由器需添加参数： ip classless。同时
在
与边界路由器直接相连的路由器上需添加一个缺省网关。
设置如下：
ip 0.0.0.0 0.0.0.0 边界路由器地址。
8.3 v.35电缆直连的设置
在相关的端口上设置时钟速率：clock rate < speed> .
8.4 loopback端口的设置
loopback端口是一个虚拟端口，端口状态始终处于UP。通过它可以使由BGP 相连的AS之间始终保持连系，不会由于边界路由器端口状态的改变而发生变化。其具体配置如下：
interface loopback
九常用的路由器命令 (见附录)
十问与答
10.1如何检测网络是否通畅？
A：在网络主机上采用命令ping
10.2如何查看路由器配置信息？
A：在EXEC模式下用show config命令。
10.3如何查看路由器路由信息？
A：在EXEC模式下用show ip route 命令。
10.4如何查看路由器端口信息？
A：在EXEX模式下用show int <端口号> 命令。
10.5为什么端口协议已经配置，状态仍然是down?
A：在CONFIG模式下，选择该端口，执行no shutdwon命令。
10.6 config模式有几种状态，对应那些操作？
A：config模式有以下几种状态：
·globle config 全局配置操作exec模式键入config t
·interface config 端口配置操作config模式键入int <端口号>
·line config 线路配置操作config模式键入line <线路号>
·router config 路由配置操作config模式键入router<路由
协议>
十一网络实验简介
本实验模拟广东视聆通网络情况。将网络划分为AS 100和AS 200 .AS 100内动态路由协议采用RIP，AS 200内采用OSPF。两个自治域间采用BGP协议互连。
该实验主要测试目的在于，测试一个采用RIP协议的网络能否划分自治域，并与其它自治域相连。
测试环境网络图见附图：
各点配置如下：
路由器A2配置：
hostname a2
!
enable secret 5 $1$kJyk$CfMLfg87wovmbVp5lHUfk/
enable password cisco
!
!
interface Loopback0
ip address 10.0.2.1 255.255.255.252
!
interface Ethernet0
ip address 10.86.16.2 255.255.240.0
ip rip send version 2
ip rip receive version 2
!
interface Ethernet1
ip address 10.0.210.5 255.255.255.252 ip rip send version 2
ip rip receive version 2
!
interface Serial0
no ip address
shutdown
!
interface Serial1
no ip address
shutdown
!
router rip
version 2
redistribute bgp 100
network 10.0.0.0
!
router bgp 100
network 10.0.210.4 mask 255.255.255.252 network 10.80.0.0 mask 255.240.0.0
redistribute rip
neighbor 10.0.210.6 remote-as 200
!
ip classless
!
line con 0
line aux 0
line vty 0 4
password cisco
login
!
end
路由器D的配置：
d#sh conf
Using 1069 out of 32762 bytes
!
version 11.0
service udp-small-servers
service tcp-small-servers
!
hostname d
!
enable secret 5 $1$EBoX$3AWqea9PpP9xTgr49gqLy. enable password cisco
!
!
interface Loopback0
description Loopback Interface of Router
ip address 10.0.1.1 255.255.255.252
no ip mroute-cache
!
interface Ethernet0
description Core Region Router in Guangzhou ip address 10.0.210.6 255.255.255.252
no ip mroute-cache
!
interface Serial0
ip address 10.185.1.17 255.255.255.252
no ip mroute-cache
ip ospf network broadcast
clockrate 9600
!
interface Serial1
no ip address
no ip mroute-cache
ip ospf network broadcast
shutdown
!
router ospf 200
redistribute bgp 200 subnets
network 10.0.210.4 0.0.0.3 area 1
network 10.185.1.16 0.0.0.3 area 1
!
router bgp 200
network 10.0.210.4 mask 255.255.255.252
network 10.0.32.0 mask 255.255.240.0
network 10.185.1.16 mask 255.255.255.252
network 10.0.1.0 mask 255.255.255.252
neighbor 10.0.210.5 remote-as 100
!
ip classless
ip ospf name-lookup
!
line con 0
line aux 0
transport input all
line vty 0 4
password cisco
login
!
end
路由器B的配置：
b#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
U - per-user static route
Gateway of last resort is 10.85.1.5 to network 0.0.0.0
10.0.0.0/8 is variably subnetted, 7 subnets, 2 masks
R 10.0.2.0/30 [120/2] via 10.85.1.5, 00:00:25, Serial0
C 10.88.16.0/20 is directly connected, Ethernet0
R 10.86.16.0/20 [120/1] via 10.85.1.5, 00:00:25, Serial0
R 10.87.16.0/20 [120/2] via 10.85.1.5, 00:00:25, Serial0
R 10.85.1.8/30 [120/1] via 10.85.1.5, 00:00:25, Serial0
C 10.85.1.4/30 is directly connected, Serial0
R 10.0.210.4/30 [120/2] via 10.85.1.5, 00:00:25, Serial0
R* 0.0.0.0/0 [120/1] via 10.85.1.5, 00:00:00, Serial0
b#sh conf
Using 572 out of 32762 bytes
!
version 11.1
service udp-small-servers
service tcp-small-servers
!
hostname b
!
!
!
interface Ethernet0
ip address 10.88.16.1 255.255.240.0 ip rip send version 2
ip rip receive version 2
!
interface Serial0
ip address 10.85.1.6 255.255.255.252 ip rip send version 2
ip rip receive version 2
clockrate 9600
!
interface Serial1
ip address 10.85.1.13 255.255.255.252 ip rip send version 2
ip rip receive version 2
clockrate 9600
!
router rip
version 2
network 10.0.0.0
!
ip classless
!
line con 0
line 1 8
line aux 0
line vty 0 4
password cisco
login
!
end
/******************************************************************* *****/
路由器A1的配置：
a1#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
U - per-user static route, o - ODR
Gateway of last resort is 10.86.16.2 to network 0.0.0.0
10.0.0.0/8 is variably subnetted, 7 subnets, 2 masks
R 10.0.2.0/30 [120/1] via 10.86.16.2, 00:00:23, Ethernet0
R 10.88.16.0/20 [120/1] via 10.85.1.6, 00:00:27, Serial0
C 10.86.16.0/20 is directly connected, Ethernet0
R 10.87.16.0/20 [120/1] via 10.85.1.10, 00:00:24, Serial1
C 10.85.1.8/30 is directly connected, Serial1
C 10.85.1.4/30 is directly connected, Serial0
R 10.0.210.4/30 [120/1] via 10.86.16.2, 00:00:23, Ethernet0
S* 0.0.0.0/0 [1/0] via 10.86.16.2
a1#sh conf
Using 600 out of 32762 bytes
!
version 11.2
!
hostname a1
!
enable secret 5 $1$PKCA$FzjiYXenZNipsGuOcpwAg0
enable password cisco
!
!
interface Ethernet0
ip address 10.86.16.1 255.255.240.0
ip rip send version 2
ip rip receive version 2
!
interface Serial0
ip address 10.85.1.5 255.255.255.252
ip rip send version 2
ip rip receive version 2
!
interface Serial1
ip address 10.85.1.9 255.255.255.252
ip rip send version 2
ip rip receive version 2
clockrate 9600
!
router rip
version 2
network 10.0.0.0
!
ip classless
ip route 0.0.0.0 0.0.0.0 10.86.16.2
!
line con 0
line aux 0
line vty 0 4
password cisco
login
!
end
a1#
/*****************************************************/
路由器B1的配置：
b1#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
U - per-user static route
Gateway of last resort is not set
10.0.0.0/8 is variably subnetted, 4 subnets, 3 masks
O E2 10.0.0.0/8 [110/1] via 10.185.1.17, 00:34:51, Serial0
C 10.0.32.0/20 is directly connected, Ethernet0
C 10.185.1.16/30 is directly connected, Serial0
O 10.0.210.4/30 [110/74] via 10.185.1.17, 00:53:25, Serial0 b1#sh conf
Using 441 out of 32762 bytes
!
version 11.1
service udp-small-servers
service tcp-small-servers
!
hostname b1
!
!
!
interface Ethernet0
ip address 10.0.32.1 255.255.240.0
!
interface Serial0
ip address 10.185.1.18 255.255.255.252
ip ospf network broadcast
!
interface Serial1
no ip address
shutdown
!
router ospf 200
network 10.0.32.0 0.0.0.3 area 1
network 10.185.1.16 0.0.0.3 area 1
!
no ip classless
!
line con 0
line 1 8
line aux 0
line vty 0 4
login
!
end
路由器C的配置：
!
hostname c
!
enable secret 5 $1$IoKm$0ai6l75ThSs0zeR9T90W3/ enable password cisco
!
!
interface Ethernet0
ip address 10.87.16.1 255.255.240.0
ip rip send version 2
ip rip receive version 2
!
interface Serial0
ip address 10.85.1.14 255.255.255.252
ip rip send version 2
clockrate 9600
!
interface Serial1
ip address 10.85.1.10 255.255.255.252
ip rip send version 2
ip rip receive version 2
!
router rip
version 2
network 10.0.0.0
!
ip classless
!
line con 0
line 1 16
transport input all
line aux 0
transport input all
line vty 0 4
password cisco
login
!
end
交换机配置（三）ACL基本配置 交换机配置（一）端口限速基本配置 华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列: 华为交换机端口限速 2000_EI系列以上的交换机都可以限速! 限速不同的交换机限速的方式不一样! 2000_EI直接在端口视图下面输入LINE-RATE (4 ) 参数可选! 端口限速配置 1功能需求及组网说明 端口限速配置 『配置环境参数』 1. PC1和PC2的IP地址分别为、 『组网需求』 1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率 限制在1Mbps 2数据配置步骤 『S2000EI系列交换机端口限速配置流程』 使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。【SwitchA相关配置】 1. 进入端口E0/1的配置视图 [SwitchA]interface Ethernet 0/1 2. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps [SwitchA- Ethernet0/1]line-rate outbound 30
3. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps [SwitchA- Ethernet0/1]line-rate inbound 16 【补充说明】 报文速率限制级别取值为1～127。如果速率限制级别取值在1～28范围内，则速率限制的 粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的 级别为N，则端口上限制的速率大小为(N-27)*1Mbps。 此系列交换机的具体型号包括：S2008-EI、S2016-EI和S2403H-EI。 『S2000-SI和S3000-SI系列交换机端口限速配置流程』 使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。【SwitchA相关配置】 1. 进入端口E0/1的配置视图 [SwitchA]interface Ethernet 0/1 2. 对端口E0/1的出方向报文进行流量限速，限制到6Mbps [SwitchA- Ethernet0/1]line-rate outbound 2 3. 对端口E0/1的入方向报文进行流量限速，限制到3Mbps [SwitchA- Ethernet0/1]line-rate inbound 1 【补充说明】 对端口发送或接收报文限制的总速率，这里以8个级别来表示，取值范围为1～8，含义为：端口工作在10M速率时，1～8分别表示312K，625K，938K，，2M，4M，6M，8M；端口工作在100M速率时，1～8分别表示，，，，20M，40M，60M，80M。 此系列交换机的具体型号包括：S2026C/Z-SI、S3026C/G/S-SI和E026-SI。 『S3026E、S3526E、S3050、S5012、S5024系列交换机端口限速配置流程』 使用以太网物理端口下面的line-rate命令，对该端口的出方向报文进行流量限速；结合 acl，使用以太网物理端口下面的traffic-limit命令，对端口的入方向报文进行流量限速。【SwitchA相关配置】 1. 进入端口E0/1的配置视图
第1章系统基础 本章主要讲述迈普路由器中MYPOWER-R系统的基本知识，包括MYPOWER-R系统模式、配置环境的准备及命令行接口的有关知识等。 本章主要内容： ●路由器配置方式 ●命令运行模式 ●搭建配置环境 ●命令行接口 ●路由器WEB配置 1.1路由器配置方式 迈普路由器为用户提供了四种典型的配置方式，分别是： ●通过console口，采用shell命令进行配置 ●通过336modem模块LINE口进行配置 ●通过Telnet远程登录到路由器上配置 ●通过SNMP网管系统对路由器进行配置 其中最后一种配置方式提供中英文的用户界面，主要用于用户监控网络的工作状态及收集系统统计信息。 本用户手册主要描述通过console口配置路由器的方法，通过336modem模块LINE口、Telnet远程登录配置路由器的方法与之类似，通过SNMP网管系统对路由器进行配置的细节详见路由器网管系统说明书。 1.2命令运行模式 迈普路由器MYPOWER-R 为系统命令的管理及执行专门提供了一个命令处理子系统，称之为shell，其主要功能包括： ●系统命令的注册 ●系统配置命令的用户编辑 ●用户输入命令（通过Console口或Telnet连接）的语法分析 ●系统命令的执行 用户通过shell命令配置路由器时，系统为命令的执行提供了多种运行模式，每种命令模式分别支持特定的MYPOWER-R 配置命令，从而达到分级保护系统的目的，确保系统不受未经授权的访问。 Shell子系统当前为配置命令的运行提供以下多种模式，不同的模式对应于不同的系统提示符，用以提示用户当前所处的系统模式。可能的一些模式如下： ●普通用户模式（user EXEC） ●特权用户模式（privileged EXEC） ●全局配置模式（global configuration） ●接口配置模式（interface configuration）
1.交换机支持的命令： 交换机基本状态： switch: ;ROM状态，路由器是rommon> hostname> ;用户模式 hostname# ;特权模式 hostname(config)# ;全局配置模式 hostname(config-if)# ;接口状态交换机口令设置： switch>enable ;进入特权模式 switch#config terminal ;进入全局配置模式 switch(config)#hostname ;设置交换机的主机名 switch(config)#enable secret xxx ;设置特权加密口令 switch(config)#enable password xxa ;设置特权非密口令switch(config)#line console 0 ;进入控制台口 switch(config-line)#line vty 0 4 ;进入虚拟终端 switch(config-line)#login ;允许登录 switch(config-line)#password xx ;设置登录口令xx switch#exit ;返回命令
交换机VLAN设置： switch#vlan database ;进入VLAN设置 switch(vlan)#vlan 2 ;建VLAN 2 switch(vlan)#no vlan 2 ;删vlan 2 switch(config)#int f0/1 ;进入端口1 switch(config-if)#switchportaccess vlan 2 ;当前端口加入vlan 2 switch(config-if)#switchport mode trunk ;设置为干线 switch(config-if)#switchport trunk allowed vlan 1，2 ;设置允许的vlan switch(config-if)#switchport trunk encap dot1q ;设置vlan 中继switch(config)#vtp domain ;设置发vtp域名 switch(config)#vtp password ;设置发vtp密码 switch(config)#vtp mode server ;设置发vtp模式 switch(config)#vtp mode client ;设置发vtp模式 交换机设置IP地址： switch(config)#interface vlan 1 ;进入vlan 1 switch(config-if)#ipaddress ;设置IP地址 switch(config)#ip default-gateway ;设置默认网关
前思科路由器已经成为路由行业的领军人物，可能好多人还不了解Cisco路由器配置的步骤，没有关系，看完本文你肯定有不少收获，希望本文能教会你更多东西，该单位公司总部在北京，全国有3个分支机构。 要求做到在4个地点的数据能够实时查询，便于业务员根据具体情况作出正确决策。早期方案是使用路由器，通过速率为256Kbps的DDN专网连接北京总部。但技术人员通过市场调研，发现该网络运营成本过高。通过进一步的咨询和调整，最终方案是分支机构使用DDN在本地接入Internet，总部使用以太网就近接入Internet。并对互联的Cisco路由器配置，使用VPN技术，保证内部数据通过Internet安全传输。该企业的网络分布见附图。 配置过程及测试步骤 在实施配置前，需要检查硬件和软件是否支持VPN。对于Cisco路由器配置，要求IOS 版本高于12.0.6(5)T，且带IPSec功能。本配置在Cisco路由器配置通过。以下是分支网络1的路由器实际配置过程，其他路由器的配置方法与此基本一致，只需修改具体的环境参数(IP 地址和接口名称)即可。 配置路由器的基本参数，并测试网络的连通性 (1) 进入Cisco路由器配置模式 将计算机串口与路由器console口连接，并按照路由器说明书配置“终端仿真”程序。执行下述命令进入配置模式。 Router>en Router#config terminal Router(config)# (2)配置路由器的基本安全参数 主要是设置特权口令、远程访问口令和路由器名称，方便远程调试。 Router(config)#enable secret xxxxxxx Router(config)#line vty 0 4 Router(config-line)#password xxxxxx Router(config-line)#exit Router(config)#hostname huadong
1.查看配置命令：sh run 作用：查看路由器的配置 2.查看路由表ship route 作用查看路由器的路由表，如下 WANGHUA_DANDONGLU#ship route Codes: C - connected, S - static, R - RIP, O - OSPF, OE-OSPF External, M - Management D - Redirect, E - IRMP, EX - IRMP external, o - SNSP, B - BGP Gateway of last resort is 0.0.0.0 to network 0.0.0.0 S 0.0.0.0/0 [1/78125] is directly connected, 1138:18:02, serial0/0 C 21.38.249.4/30 is directly connected, 1138:18:02, serial0/0 C 21.38.250.32/28 is directly connected, 1138:18:36, fastethernet0 C 21.38.250.56/30 is directly connected, 1138:18:37, loopback0 C 22.38.250.32/28 is directly connected, 1138:18:36, fastethernet0 C 22.38.250.56/30 is directly connected, 1138:18:37, loopback1 C 127.0.0.0/8 is directly connected, 1138:18:46, lo0 C 21.38.249.5/32 is directly connected, 1138:18:02, serial0/0 3.简明接口信息查询ship interface brif 作用：查看各个接口的状态，这里可以看到接口的对应的ip，以及接口状态，up表示接口在使用并且链路正常。 LNFS2_WN_AR_01#sh ip interface brief Interface IP-Address Status Description gigaethernet0 21.0.225.10 UP LINK TO RG5750 lo0 127.0.0.1 UP gigaethernet2 unassigned DOWN gigaethernet3 unassigned DOWN switchethernet5/0 21.0.227.21 UP switchethernet5/2 21.0.227.25 UP serial4/0 21.0.224.34 DOWN TO ShenYang serial4/1 21.0.229.45 DOWN qingyuan serial4/2 21.0.229.49 DOWN to Xinbin serial4/3 unassigned DOWN null0 unassigned UP 4.查看内存使用情况：sh memory，会出现很多信息，重点查看总使用率如下总使用率为 20.32% STATISTICS ---------- Used bytes Free bytes Total bytes Used percent ---------- ---------- ----------- ------------ 54544868 213885452 268430320 20.32% 5.查看cpu使用率分为三步，第一打开监控cpu命令：spy cpu。第二步查看cpu情况命令： shcpu。第三步，查看完毕后关闭监控：no spy cpu。如下cpu空闲为100%
思科路由器查看配置命令 show run// 看运行状况 show ip route// 看路由表 show int// 看断口 * show ip int br// 看端口 ip 地址 show cdp nei// 察看 cdp 邻居 show ip pro// 察看 ip 协议 查看配置信息用 show 命令，该命令可以在用户模式和特权模式下执行，且在特权模式下看 到的信息比用户模式多。 show 命令很多，常用的有： 1、查看运行配置文件： Router#show running-config 运行配置文件 running-config 位于路由器的 RAM 中，存放的是路由器当前使用的配置信息。 2、查看启动配置文件： Router#show startup-config 启动配置文件 startup-config 位于路由器的 NVRAM 中，可以长期保存。它在启动路由器时装入 RAM ，成为 running-config 。 3、查看路由器的版本信息： Router#show version' 4、查看路由器的接口状态： Router#show ip interface brief 如果接口状态标识为“ Down ”，表示此接口未激活，如果标识为“ Up”，表示此接口已经激活。 5、查看路由表：
Router#show ip route 通过路由表可以看出该路由器已经识别的网络。 6、查看 NAT 翻译情况： Router#show ip nat translation 应该先进行内网与外网的通讯(如：用 ping 命令 )，然后再查看，才能看到翻译情况。
H3C交换机配置命令大全 1、system-view 进入系统视图模式 2、sysname 为设备命名 3、display current-configuration 当前配置情况 4、language-mode Chinese|English 中英文切换 5、interface Ethernet 1/0/1 进入以太网端口视图 6、port link-type Access|Trunk|Hybrid 设置端口访问模式 7、undo shutdown 打开以太网端口 8、shutdown 关闭以太网端口 9、quit 退出当前视图模式 10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式 11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中 12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中 13、port trunk permit vlan all 允许所有的vlan通过 H3C路由器配置命令大全 1、system-view 进入系统视图模式 2、sysname R1 为设备命名为R1 3、display ip routing-table 显示当前路由表 4、language-mode Chinese|English 中英文切换 5、interface Ethernet 0/0 进入以太网端口视图 6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码 7、undo shutdown 打开以太网端口 8、shutdown 关闭以太网端口
迈普路由器产品手册文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
目录
一、迈普路由器产品系列 1MP8800系列万兆核心路由器 1.1产品概述 MP8800系列路由器是迈普通信技术股份有限公司自主研发的，全球第一款采用众核技术的路由器，是基于对行业用户业务应用的充分调研和深刻理解而推出的一款跨时代的万兆级高端骨干核心路由器。MP8800基于先进的众核设计理念，采用分布式处理架构，充分考虑云网络针对业务、内容的数据处理特点，可实现客户业务的开放化和业务的云端化。通过迈普特有的多线程专利处理技术和先进的众核处理器硬件，实现高速的IPv4/IPv6、MPLS转发，整机的包转发性能高达800Mpps,强大的转发性能和丰富的业务特性全面满足用户各种组网应用的需求。 MP8800系列路由器作为一种多用途的高端骨干核心路由器主要应用于IP骨干网、IP城域网以及各种大型IP网络的核心和汇聚位置。MP8800路由器的强大转发性能和丰富的业务能力能够全面满足用户多种组网应用需求，可与迈普全系列路由器一起为运营商、金融、政府、能源、交通、教育、军队等行业用户和大中型企业用户提供整网解决方案。 1.2产品特征 全球领先的众核技术，丰富的业务支持能力
MP8800系列万兆核心路由器采用业界领先的众核处理器，是全球第一款众核高端路由器。它基于先进的众核设计理念，充分考虑云网络针对业务、内容的数据处理特点，实现客户业务的开放化和业务的云端化。支持用户程序独立占有CPU核组，可独立计算，独立完成自定义的业务功能，并实现云端业务，防病毒，邮件过滤，安全准入控制等应用。 线速转发能力，支持可扩展的交换容量 采用先进的分布式处理架构，集中式控制，分布式处理，充分保证每个槽位的线速处理能力，系统具有优越的可扩展性。通过迈普特有的多线程专利处理技术和众核处理器，保障多个处理内核之间数据转发和负载均衡，实现高速的IPv4/IPv6、MPLS 转发。 丰富的业务接口卡，满足各种组网需要 MP8800采用一体化结构，并支持高性能的众核处理器，可以提供10GE，GE， 2.5G/622M/155M的POS、CPOS，ATM，E1等接口卡，丰富的多业务板卡提供多种增值业务，充分满足用户的各种组网需求。 强大的IPv4/IPv6路由支持能力 MP8800支持多种大型动态路由协议，如RIP/RIPng、OSPFv2/v3、IS-ISv4/v6、BGP4/BGP4+等，路由能力强大，适合Internet骨干网应用；同时支持IPv4/IPv6双协议栈，支持各种应用场景的IPv4/IPv6过渡机制，如手工配置隧道、自动6To4隧道和6PE等。 完善的QoS和业务支持能力 MP8800支持层次化的QOS（H-QoS），基于硬件的带宽限制，支持PQ、CBWFQ、LLQ、WRED等多种拥塞管理和拥塞避免算法，为业务的开展提供完善的QoS机制；支持静态组播和各种动态组播路由协议，可控组播、负荷分担、流量统计等功能。
思科路由器基本配置与常用配置命令(simple for CCNA) 启动接口，分配IP地址： router> router> enable router# router# configure terminal router(config)# router(config)# interface Type Port router(config-if)# no shutdown router(config-if)# ip address IP-Address Subnet-Mask router(config-if)# ＾z 配置RIP路由协议：30秒更新一次 router(config)# router rip router(config-if)# network Network-Number router(config-if)# ＾z 配置IGRP路由协议：90秒更新一次 router(config)# router igrp AS-Number router(config-if)# network Network-Number router(config-if)# ＾z配置Novell IPX路由协议：Novell RIP 60秒更新一次 router(config)# ipx routing [node address] router(config)# ipx maximum-paths Paths router(config)# interface Type Port router(config-if)# ipx network Network-Number [encapsulation encapsulation-type] [secondary] router(config-if)# ＾z配置DDR： router(config)# dialer-list Group-Number protocol Protocol-Type permit [list ACL-Number] router(config)# interface bri 0 router(config-if)# dialer-group Group-Number router(config-if)# dialer map Protocol-Type Next-Hop-Address name Hostname Telphone-Number router(config-if)# ＾z配置ISDN： router(config)# isdn swith-type Swith-Type router(config-if)# ＾z 配置Frame Relay： router(config-if)# encapsulation frame-relay [cisco | ietf ] router(config-if)# frame-relay lmi-type [ansi | cisco | q933a ] router(config-if)# bandwidth kilobits router(config-if)# frame-relay invers-arp [ Protocol ] [dlci ] router(config-if)# ＾z配置标准ACL： router(config)# access-list Access-List-Number [ permit | deny ] source [ source-mask ] router(config)# interface Type Port router(config-if)# ip access-group Access-List-Number [ in | out ] router(config-if)# ＾z配置扩展ACL： router(config)# access-list Access-List-Number [ permit | deny ] [ Protocol | Protocol-Number ] source source-wildcard [ Source-Port ] destination destination-wildcard [ Destination-Port ] [ established ]
华为路由器和交换机配置地址转换 一. 端口： 路由器——ethernet（以太口）、Serial（串口）、loopback（虚拟端口） 交换机——ethernet、vlan、loopback 注意：交换机默认其24个端口全在vlan 1里面，交换机在给vlan配了ip之后就具有路由器的功能了。另一个需要注意的是，所用的端口是否被shutdown了，如果被shutdown了， 需要进入相应的端口执行undo shutdown。 二. 配置ip 除了交换机的以太口不可以配置ip外，其他端口都可以，配置方法相同。 [Quidway] interface *（所要配置的端口，如vlan 1） [Quidway-*]ip add *.*.*.*（ip） *.*.*.*（掩码）/*（掩码位数，一般只在路由器上适 用） 三. NAT 上网（此命令是在VRP版本为3.4的路由器上测试的，在其他版本上是否适用，未 经考察）组网图： R1 E0/2 E0/3 E0/1 E1:192.192.169.*/24 E0:192.168.2.1/24 Ip:192.168.2.10/24 网关:192.168.2.1 Ip:192.168.2.11/24 网关:192.168.2.1 Ip:192.168.2.12/24 网关:192.168.2.1 Ip:192.168.2.13/24 网关:192.168.2.1 PCA PCB PCC E0/4 To internet PCD S1
E0/5 NAPT工作过程：P19 1.用地址池的方法上网： 首先配置路由器的接口的ip地址， 然后配置地址转换，把所有内网地址转换成所配置的地址池中的地址，参考命令如下：[R1]acl number 2000 //在vrp为3.4的路由器上，2000-2999表示basic acl [R1-acl-basic-2000]rule permit source 192.168.2.0 0.0.0.255（地址掩码的反码） [R1-acl-basic-2000]rule deny source any #这个访问控制列表定义了IP源地址为192.168.2.0/24的外出数据包[R1]nat address-group 1（地址池的组号）192.192.169.10 192.192.169.15 #这条命令定义了一个包含6个公网地址（10～15）的地址池，地址池代号为1 [R1] interface e 1 [R1-Ethernet1] nat outbound 2000（acl的编号） address-group 1 （地址池的代 号） [R1]ip route-static 0.0.0.0 0.0.0.0 192.192.169.1 （千万不要忘记这一步，！）#上面设置了路由器的E0和E1端口IP地址，并在路由表中添加缺省路由。 2.共用一个ip上网 首先配置路由器的接口的ip地址，参考命令如下： system [Router]sysname R1 [R1]interface e0 [R1-Ethernet0]ip add 192.168.2.1 24 [R1]interface e1 [R1-Ethernet1]ip add 192.192.169.10 24 //这里假设出口ip是192.192.169.10 然后配置地址转换，参考命令如下： [R1]acl number 2000 //在vrp为3.4的路由器上，2000-2999表示basic acl [R1-acl-basic-2000]rule permit source 192.168.2.0 0.0.0.255（地址掩码的反码） [R1-acl-basic-2000]rule deny source any #这个访问控制列表定义了IP源地址为192.168.2.0/24的外出数据包 [R1] interface e 1 [R1-Ethernet1]nat server protocol tcp global 192.192.169.10（E1的ip） inside 192.168.2.1（内网网关E0的ip） [R1-Ethernet1] nat outbound 2000（acl的编号） [R1]ip route-static 0.0.0.0 0.0.0.0 192.192.169.1 #上面设置了路由器的E0和E1端口IP地址，并在路由表中添加缺省路由。 注：有的组网图可能会复杂一些，比如交换机上划分了vlan，需要在路由器上添加到交换
C i s c o路由器的S S H配 置详解 The document was finally revised on 2021
Cisco路由器的SSH配置详解 2008-06-18 13:04 如果你一直利用Telnet控制网络设备，你可以考虑采用其他更安全的方式。 本文告诉你如何用SSH替换Telnet. 使用Telnet这个用来访问远程计算机的TCP/IP协议以控制你的网络设备相当于在离开某个建筑时大喊你的用户名和口令。很快地，会有人进行监听，并且他们会利用你安全意识的缺乏。 SSH是替代Telnet和其他远程控制台管理应用程序的行业标准。SSH命令是加密的并以几种方式进行保密。 在使用SSH的时候，一个数字证书将认证客户端（你的工作站）和服务器（你的网络设备）之间的连接，并加密受保护的口令。SSH1使用RSA加密密钥，SSH2使用数字签名算法（DSA）密钥保护连接和认证。 加密算法包括Blowfish，数据加密标准（DES），以及三重DES （3DES）。SSH保护并且有助于防止欺骗，“中间人”攻击，以及数据包监听。 实施SSH的第一步是验证你的设备支持SSH.请登录你的路由器或交换机，并确定你是否加载了一个支持SSH的IPSec IOS镜像。 在我们的例子中，我们将使用Cisco IOS命令。运行下面的命令： 该命令显示已加载的IOS镜像名称。你可以用结果对比你的供应商的支持特性列表。 在你验证了你的设备支持SSH之后，请确保设备拥有一个主机名和配置正确的主机域，就像下面的一样： 在这个时候，你就可以启用路由器上的SSH服务器。要启用SSH服务器，你首先必须利用下面的命令产生一对RSA密钥：
InfoExpress IOS InfoExpress l l l l 1.1 l console shell l 56/336modem LINE l Telnet l SNMP console 56/336modem LINE Telnet SNMP 1.2 InfoExpress IOS shell l l l Console Telnet l shell
InfoExpress IOS Shell l user EXEC l privileged EXEC l global configuration l interface configuration l router configuration l file system configuration l access list configuration l voice-port configuration l dial-peer configuration l crypto transform-set configuration l crypto map configuration l IKE isakmp configuration l pubkey-chain configuration l pubkey-key configuration l DHCP dhcp configuration 1-1 1-1 InfoExpress Lo en co in ro um
IP phone E1 filesystem router(config-fs)# exit ip access-list router(config-std-nacl)# cl)# voice-port ro rt) dial-peer router(config-dial-peer )# exit V oIP POTS crypto ipsec transform-set router(cfg-crypto-trans )# exit crypto map router(cfg-crypto-map) # exit IKE crypto isakmp router(config-isakmp)# crypto key pubkey-chain rsa router(config-pubkey-c hain)# exit RSA
CISCO路由器简要配置手册 编者： 审核： 中兴通讯网络事业部南京用服部
修订记录
目录 第1章路由器配置基础 (1) 1.1IP地址概览 (1) 1.1.1 IP地址的类别 (1) 1.1.2 子网掩码 (2) 1.2路由器基本知识介绍 (2) 1.2.1 路由器物理端口介绍 (2) 1.2.2 路由器型号 (2) 1.2.3 内存体系结构介绍 (3) 1.3基本设置方式 (4) 1.4命令状态 (5) 1.5设置对话过程 (5) 1.6常用命令 (9) 1.7配置IP寻址 (11) 1.8配置静态路由 (14) 第2章广域网协议设置 (16) 2.1HDLC (16) 2.2PPP (21) 2.3 X.25 (23) 2.4F RAME R ELAY (29) 2.5ISDN (34) 2.6PSTN (47) 第3章路由协议设置 (68) 3.1RIP协议 (68) 3.2IGRP协议 (69) 3.3OSPF协议 (70) 3.4重新分配路由 (76) 3.5IPX协议设置 (79) 第4章访问控制 (83) 4.1标准IP访问列表 (83) 4.2扩展IP访问列表 (87) 第5章配置举例 (89)
5.1组网描述 (89) 5.2路由器配置举例 (89)

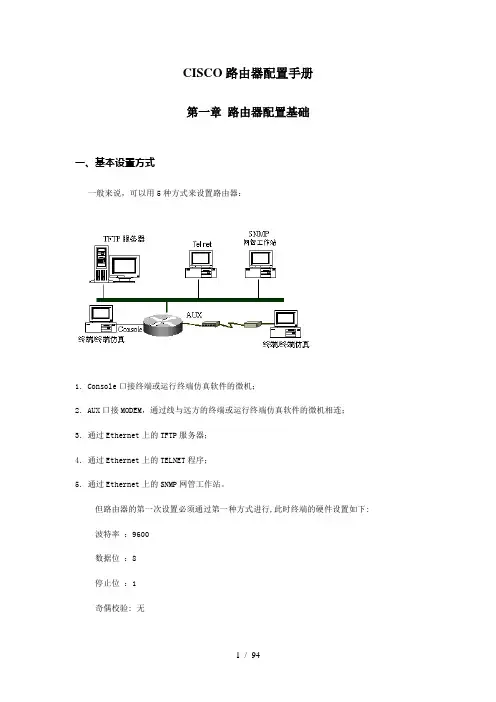

第1章路由器配置基础 摘要： 路由器是处于网络层的设备，它负责把IP数据包从一个网络中的主机转发到另一个网络上的主机（中间可能用到多个路由器的转发）。路由器可以有多个接口连接局域网络和广域网络。 它有两个基本的功能：路径判断和交换。交换功能让路由器从一个接口接收数据包并转发到其它的接口。路径判断功能使得路由器能选择最合适的接口来转发数据包，即选择最佳的路径到达目的网络。下图中蓝线表示两台计算机IP数据包的传输最佳路径。 1.1 IP地址概览 1.1.1 IP地址的类别 为了同时容纳大型网络和小型网络，网络信息中心（NIC）将32比特IP地址分为A类、B类、C类、D类和E类。每种地址类别分别允许在其网络中有某一数量的网络地址和某一数量的主机地址。 类别地址范围网络数主机数 A类 1.0.0.0到126.0.0.0128（27）16777214 B类128.0.0.0 到191.255.0.016386（214）65532 C类192.0.0.0 到 223.255.255.0大约200万（221）254 D类224.0.0.0 到 239.255.255.254为多组播地址保留 E类240.0.0.0 到 254.255.255.255为研究保留
感谢你的阅读 感谢你的阅读华为路由器配置详细教程 华为路由器的品质是众所周知的，但其设备的配置方法可能就不是很多人知道了吧，欢迎大家来到学习啦，本文为大家讲解华为路由器配置详细教程，欢迎大家阅读学习，希望能帮到你。 华为路由器配置详细教程一 目前华为路由器的市场份额还是非常高的，同时其配置和其他的路由器也有一些差别，首先让大家了解下VRP软件升级操作，然后全面介绍在默认链路层封装上的区别(主要用于DDN 的配置)。华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。 另外它的软件升级，远程配置，备份中心，P Element not supported - Type：8 Name：#comment PPP回拨，华为路由器热备份等，对用户来说均是极有用的功能特性。在配置方面，华为路由器以前的软件版本(VRP1.0-相当于CISCO的IOS)与CISCO有细微的差别，但目前的版本(VRP1.1)已和CISCO兼容，下面首先介绍VRP软件的升级方法，然后给出配置上的说明。 一、VRP软件升级操作 升级前用户应了解自己路由器的硬件配置以及相应的引导软件bootrom的版本，因为这关系到是否可以升级以及升级的方法，否则升级失败会导致路由器不能运行。在此我们以从VRP1.0升级到VRP1.1为例说明升级的方法。 1.路由器配置电缆一端与PC机的串口一端与路由器的console口连接。 2.在win95/98下建立使用直连线的超级终端，参数：波特率9600，数据位8，停止位1，无效验，无流控，VT100终端类型
cisco路由器配置教程 手把手教你配置cisco路由器 经过几十年的发展,从最初的只有四个节点的ARPANET发展到现今无处不在的Internet,计算机网络已经深入到了我们生活当中。随着计算机网络规模的爆炸性增长,作为连接设备的路由器也变得更加重要。 公司在构建网络时，如何对路由器进行合理的配置管理成为网络管理者的重要任务之一。本专题就为读者从最简单的配置开始为大家介绍如何配置cisco路由器。 很多读者都对路由器的概念非常模糊，其实在很多文献中都提到，路由器就是一种具有多个网络接口的计算机。这种特殊的计算机内部也有CPU、内存、系统总线、输入输出接口等等和PC相似的硬件，只不过它所提供的功能与普通计算机不同而已。 和普通计算机一样，路由器也需要一个软件操作系统，在cisco 路由器中，这个操作系统叫做互联网络操作系统，这就是我们最常听到的IOS 软件了。下面就请读者跟着我们来一步步的学习最基本的路由器配置方法。 cisco路由器基本配置： √ cisco IOS软件简介： 大家其实没必要把路由器想的那么复杂，其实路由器就是一个具有多个端口的计算机，只不过它在网络中起到的作用与一般的PC不同而已。和普通计算机一样，路由器也需要一个操作系统，cisco把这个操作系统叫作cisco互联网络操作系统，也就是我们知道的IOS，所有cisco路由器的IOS都是一个嵌入式软件体系结构。
cisco IOS软件提供以下网络服务： 基本的路由和交换功能。 可靠和安全的访问网络资源。 可扩展的网络结构。 cisco命令行界面（CLI）用一个分等级的结构，这个结构需要在不同的模式下来完成特定的任务。例如配置一个路由器的接口，用户就必须进入到路由器的接口配置模式下，所有的配置都只会应用到这个接口上。每一个不同的配置模式都会有特定的命令提示符。EXEC为IOS软件提供一个命令解释服务，当每一个命令键入后EXEC便会执行该命令。 √第一次配置Cisco路由器： 在第一次配置cisco路由器的时候，我们需要从console端口来进行配置。以下，我们就为大家介绍如何连接到控制端口及设置虚拟终端程序。 1、使用rollover线和一个RJ45和DB9或者DB25的转换适配器连接路由器控制端口和终端计算机。
从路由器的console口登陆 router>enable ------------------------------进入特权模式 router#configure terminal------------------------进入配套模式 router(config)#interfacefastethernet1----------------进入快速以太网口FA0 router(config-if-fastethernet0)#ipaddress 222.222.222.222 255.255.255.0-------------配置公网IP router(config-if-fastethernet0)# ip nat outside------------------把端口设为NA T外网口 router(config-if-fastethernet0)#int switchethernet0 --------------------进入第二个以太网口SW0 router(config-if-switchethernet0)#ip address 192.168.1.1 255.255.255.0------------------配置内网IP router(config-if-switchethernet0)# ip natinside------------------把端口设为NAT内网口 router(config-if-switchethernet0)# vlan 1---------------------端口属于VLAN1 router(config-if-switchethernet0)#exit---------------------------退出接口配置模式 vlan 1 description default port 0-7 untagged exit router(config)#ip access-list standard 1000--------配置标准访问列表 router(config-std-acl)#10 permit192.168.1.00.0.0.255-----只允许192.168.1.0网段的所有电脑router(config-std-acl)#exit ----------------------退出访问列表配置模式 router(config)#ipnat insidesource list 1000 interface fastethernet1-------配置内网与公网地址映射，把访问例表1000允许的内网地址转换成公网地址。 router(config)#ip router 0.0.0.0 0.0.0.0 fastethernet0------配置默认路由方式之一。该方式避免了默认路由的修改，可远程修改用户公网地址。 router(config)#ip router 0.0.0.0 0.0.0.0 222.222.222.1-----配置默认路由方式之一。该方式需修改默认路由的下一跳地址，无法远程修改用户公网地址。 router(config)#ip dhcp pool dhcpserver ---------------------------创建一个DHCP功能 router (dhcp-config)#range 192.168.1.100 192.168.1.200 255.255.255.0-----DHCP地址池 router (dhcp-config)#dns-server 211.138.151.161 211.138.145.194-----设置DNS router (dhcp-config)#default-router 192.168.1.1------DHCP与内网网关绑定。 router (dhcp-config)#exit router(config)#ip nat inside source static tcp 192.168.1.100 80 222.222.222.222 80-----映射HTTP 服务器端口，服务器IP为192.168.1.100 router(config)# user f privilege 15 password 0f-----配置用户和密码，权限等15，为最高router(config)# service password-encryption --------给配置的用户名密码加密 router(config)#end-------------返回特权模式， User guomaitech (帐号) privilege 15 passward 0 guomaitech123（密码）创建账号密码 Line vty 0 3 Login local Exit router#write----------------保存当前配置
