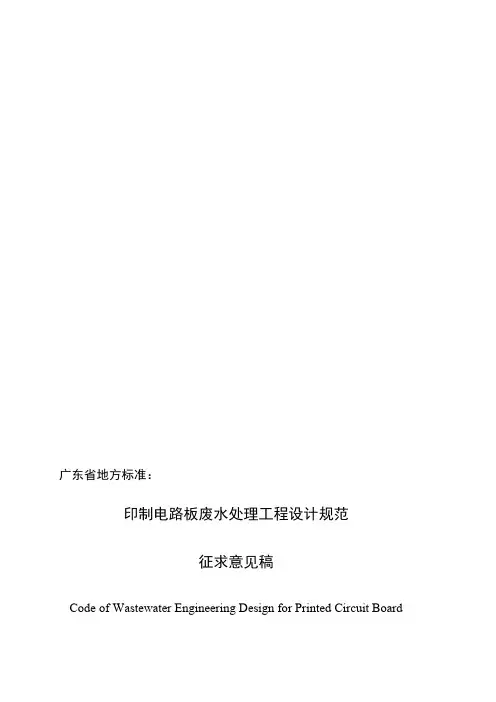

印制电路板废水处理工程设计规程
征求意见稿
Code of Wastewater Engineering Design for Printed Circuit Board
主编单位：广东新大禹环境工程有限公司
批准单位：
施行日期：2007年月日
2007年广州
前言
在我国，印刷线路板行业作为电子行业的基础，已成为重要而专门的生产行业。其排放三废成份复杂，排放量也远远超过传统的金属表面加工行业。而印制线路板废水的处理已有10多年的处理体会，差不多上解决了废水处理种的技术关键咨询题。
受广东省质量技术监督局、广东省环境爱护产业协会的托付，本编制组在总结试验和工程实践并参考国外成果的基础上，制定本规程。
本规程规定了有关印制电路板废水处理的术语适用范畴、工艺流程、基础资料、要紧参数、设备、工程布置和构造。
现批准协会标准《印制电路板行业废水处理工程技术设计规程》，编号为××××，举荐广东省内环保工程建设设计、施工单位采纳。
主编单位：广东新大禹环境工程有限公司
参编单位：华南理工大学环境科学与工程学院
广东省环境爱护产业协会
广东省质量技术监督局
2007年月号
目录
1 总则1
2 术语2
3 废水成份与废水分流4
4 处理工艺6
4.1 要紧污染物 6
4.2 铜的处理6
4.3 氰化物的处理11
4.4 COD的处理12
4.5 镍的处理14
4.6 NH3－N的处理14
4.7 废液的处理与处置15
5 工程配套15
5.1 调剂池15
5.2 自动化操纵 16
5.3 化学药剂配置和投加16
5.4 化学反应搅拌16
5.5 污泥脱水17
5.6 防腐措施17
5.7 废水站的环境18
6 废水回用19
7 基础资料20
附录1：印制电路板废水来源、水质及分类参考21
附录2：国外或地区PCB废水Cu排放标准26
附录3：印制板制造业清洁生产的指标要求(征求意见稿) 28本规程用词讲明29
1.1 为使印制电路板行业废水处理工程做到技术先进、经济合理、安全可靠、统一标准，制定本规程。
1.2 本规程适用于印制电路板(PCB)、柔性板电路板废水处理的工程设计，也可用于接近印制电路板的工业废水处理的工程设计。
1.3 本规程偏重于工艺流程指导和工程设计的专门性，污水(废)处理常规的混凝、反应、沉淀、过滤等过程参数无专门讲明时可参照有关规范和手册进行，本规程不再赘述。
1.4 工程设计尚应符合现行国家标准《室外排水设计规范》GBJ14和其它有关标准的规定。
2.1 印制电路板(PCB) Printed Circuit Board
在绝缘基材板上，具有按预定设计形成的印制元件或印制线路以及两者结合的导电图形。
2.2 挠性电路板Flexible printed board
俗称软板或柔性板，用挠性基材制成的印制板，能够有或无挠性覆盖层。
2.3 油墨Ink
一样是爱护设定区域Cu箔或电路免蚀刻或免电镀的油墨(也称膜)。有抗蚀油墨Etching resist ink、抗电镀油墨Plating resist ink、堵孔油墨Hol e filling ink、阻焊油墨(绿油)Solder resist ink、标记油墨Letter ink、导电油墨Eletroconductive ink、可剥性油墨Peelable ink等。
2.4 蚀刻Etching
采纳化学反应方式将覆铜板上不需要的铜予以除去的过程。
2.5 酸析Acid out
在酸性条件下或与酸发生化学反应，溶解物改变存在形状为胶体态或固体态。
2.6 络合物complex
又称配位化合物。凡是由两个或两个以上含有孤对电子(或π键)的分子或离子作配位体，与具有空的价电子轨道的中心原子或离子结合而成的结构单元称络合单元，带有电荷的络合单元称络离子。电中性的络合单元或络离子与相反电荷的离子组成的化合物都称为络合物。
2.7 螯合物chelated complex
2.8 氧化还原电位(ORP) oxidation reduction potential
物质与氢电极构成原电池时的电压高低, 反映物质氧化性强弱。废水在线监测ORP值是废水中所有氧化和还原性物质的总和。
2.9 Fenton氧化反应Fenton reaction
在含有亚铁离子的酸性溶液中投加过氧化氢时的化学反应，具有强氧化性。

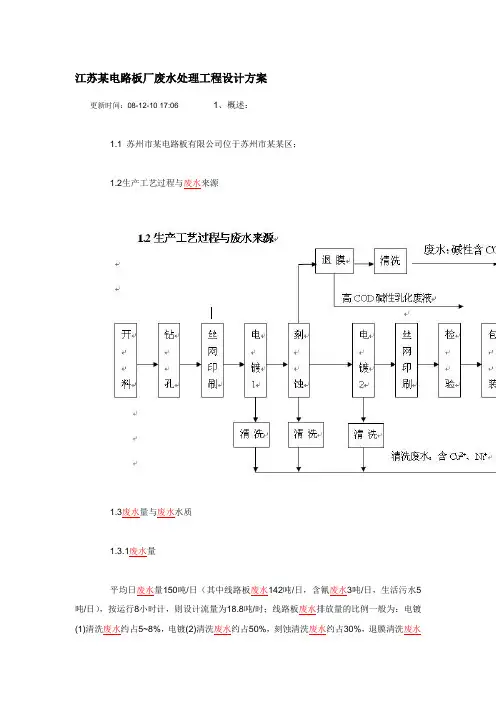

3 废水成份与废水分流
印制电路板行业废水水质成份复杂，须按水质分类处理，因此必须第一将废水按水质和处理方法的不同进行废水分流。
3.1 常见印制电路板废水所含成份有：
重金属：Cu、Ni、Pb、Sn、Mn、Ag、Au、Pd等。
有机物：各种电镀或化学镀添加剂、络合剂、清洗剂、油墨、稳固剂、有机溶剂等；
无机物：酸、碱、NH3-N(NH3或铵盐)、P(各种磷酸盐)、F等。
3.2 废水分流宜按所含物质离子态Cu、络合Cu和有机物三种类型分流或更多。Ni和CN可按照实际处理需要和当地环保部门的要求，决定是否分流。
3.2 至少按此3类进行分流并分不处理或预处理，才能达到常规要求即广东省排放标准(DB/26—2001)要求的水质。
当有CN较多时，应单独分流。
要求Ni单独达标时应单独分流并单独处理。Ni为一类污染物按照GB8978-1996《污水综合排放标准》中第“4.2.1.1条第一类污染物，不分行业和污水排放方式，也不分受纳水体的功能类不，一律在车间或车间处理设施排放口采样，其最高承诺排放浓度必须达到本标准要求(采矿行业的尾矿坝出水口不得视为车间排放口)”。本条规定比较模糊，现在线路板生产或专业电镀差不多上大型生产车间或者车间相连，其车间废水都含有其它重金属和污染物，如此车间处理设施也确实是全厂的处理设施。各地环保部门对本条要求明白得不一，有的要求Ni单独分流并单独达标，有的则无专门规定。本规程建议在工程设计前，按照当地环保部门的要求确定是否单独进行Ni分流处理。
当有废水回用时，分流分类应当第一考虑较清洁废水作为回用水源，其次要考虑废水回用对排放水质的阻碍，并依此再调整废水分流方式。
3.3 显影脱膜(退膜、去膜)废液要紧成份是抗蚀等油墨、显影液。CO D浓度专门高，是PCB行业废水COD的要紧来源。其化学特性专门，应单独分流后处理。
3.4 络合态重金属Cu、Ni宜与离子态废水分流并分不处理。
3.5 废液宜分类并单独收集。
4 处理工艺
4.1 要紧污染物
印制电路板行业废水处理工艺宜针对下列污染物，采纳不同流程进行处理或预处理：Cu、Ni、CN、COD、NH3-N、酸碱、各种废液。
4.1 前述Pb、Sn、Mn、Ag、Au、Pd等污染物含量极少，一样能够达到排放标准，因此不需专门处理；关于贵重和稀有金属，厂家自然会进行回收。至于F，经调研PCB生产工艺专家，现有PCB生产工艺中已差不多不使用氟硼酸，老厂采纳老工艺沿用至今并未做工艺改造也专门少，因此本规程未考虑F的处理。
4.2 铜的处理
印制电路板行业废水中Cu有多种存在形式：Cu2+，络合态或螯合态C u，应按不同方法分不进行去除。
4.2 关于离子态Cu及其它重金属的去除，文献报道的一些其它工艺有：生物法、铁屑过滤法、铁炭过滤法(也有称微电解法、内电解法、多元媒法、铁炭原电池法) 、电解法、离子交换法等。
生物法处理重金属废水在国内源于中科院成都生物研究所，“生物法处理电镀废水技术，是依靠人工培养一种功能菌，这种功能菌具有静电吸附作用、酶的催化转化作用、络合作用、絮凝作用、包藏共沉淀作用和对pH值的缓冲作用。在废水处理中，通过功能菌的作用，使废水中的六价铬还原为三价铬，然后三价铬、锌、铜、镉、镍、铅等二价离子被菌体吸附和络合，经固液分离，废水达标排放或回用，重金属离子沉淀成污泥。功能菌在一定温度下靠养分持续繁育生长，从而长期产生废水处理所需的菌源”。“利用从电镀污泥中分离选择出的几株菌按一定的比例组成复合功能菌。并设计利用该功能菌治理电镀废水及其污泥的新工艺。可治理单一的或混合的pH为2~14的多种金属废水，日处理废水量为1~3000m3，处理废水的金属浓度为10~3000mg/L，治理后总Cr、Cr6+、Zn2+、Cu2+、Ni2
+、Cd2+、Pb2+、Sn2+等金属离子浓度和其它常规指标COD 、BOD 、SS 、色度和氨、氮等均远低于国家污水综合排放标准”。
其详细的化学或生物反应机理一直未见报道。从我们真实把握的生
物法工艺电镀废水站，有失败的也有讲成功。
铁屑过滤法为简单的化学置换法，符合化学原理。缺点是反应过程
难以操纵，专门废水浓度变化，难以操纵稳固达标。本规范不做举荐。
铁炭过滤法(微电解法、内电解法、多元媒法、铁炭原电池法)的差
不多原理是，当铁屑与炭浸人电解质溶液时，便构成许多个Fe-C 微原电池，纯铁为阳极，碳为阴极，发生如下反应:
阳极：+→-22Fe e Fe )(44.0)/(20V Fe Fe E =+
++→-32Fe e Fe )(77.0)/(230V Fe Fe E =++
阴极：↑→++222H e H )(00.0)/(2120V H H E =+ 当有2O 时：↑→+++O H e H O 22244 )(23.1)/(220V O H O E =
-→++OH e O H O 44222 )(40.0)/(20V OH O E =-
处理过程具有：氧化还原反应
Cr2O72-+14H++6Fe2+=2Cr3++6Fe3++7H2O 混凝反应
随着反应的持续进行,水中消耗了大量的H+，使OH- 浓度增高,当达到一定浓度时,离子浓度积大于金属氢氧化物的溶度积时，产生如下反应:
Cr3 + + 3OH- = Cr (OH) 3 ↓ Fe3 + + 3OH- = Fe (OH) 3 ↓等等
可见其最后去除重金属的原理依旧溶度积原理。多数的实际报道讲
开始运行期间能够，后期铁屑板结造成处理成效恶化，板结后的铁炭层难以修复处理。
理论上，仅靠腐蚀Fe 升高的pH 值一样不能达到重金属达标所需的
碱性pH 值。
离子交换法,强反应基的强酸性阳离子交换树脂(如含磺酸基，-SO3
H)而言，交换趋势能够由下列顺序：Ba2+＞Pb2+＞Sr2+＞Ca2+＞Ni2+＞Cd 2+＞Cu2+＞Co2+＞Zn2+＞Mg2+＞Ag+＞Cs+＞K+＞NH4+＞Na+＞H+ ,可见一样交换时同时也交换了废水中的硬度。
电解法是早期的重金属去除工艺，目前专门少采纳。也有低压电解
(文章称微电解，与前述内电解混淆)研究，规程报道未见。

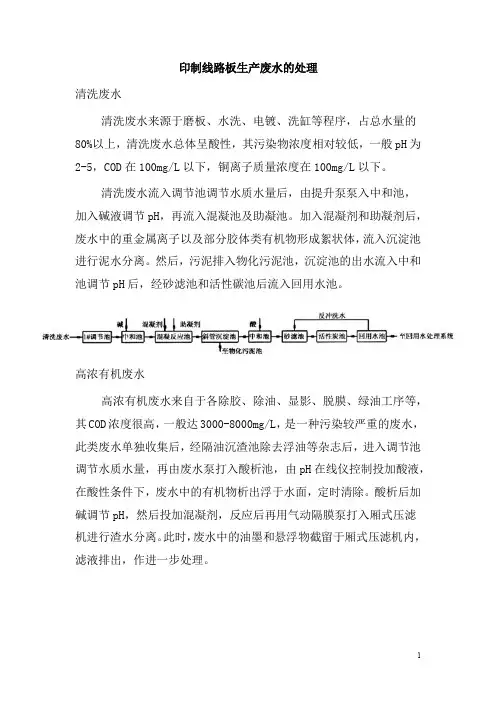

4.2.1 离子态Cu 易去除，可按如下工艺进行。
pH 值宜操纵在8±0.5。
其它工艺生物法、铁屑过滤法、铁炭过滤法(也有称微电解法、内电
解法、
多元媒法、铁炭原电池法) 等可视具体水质情形与成功的用户比较后，慎重采纳。
4.2.1 按照Cu(OH)溶度积运算，pKsp=－18.9，当[Cu]<0.5mg/L 时，需pH 值>7.1即可满足。实际废水处理中用于分流不能完全完全，以及有机物等其它物质阻碍，因此实际操纵pH 值高于理论值。
4.2.2 络合态或螯合态Cu 的去除 PCB 行业常见络合剂有EDTA 、酒石酸钾钠、NN'NN'四羟丙基乙二胺、NH3等。
络合态Cu 须单独进行处理，以降低处理药剂费用。
出 水
络合铜的处理常称为破络，常见方法有氧化法(破坏络合剂结构而开释Cu2+)，置换法(置换出Cu2+)，争夺法(形成更稳固的Cu难溶物或者Cu 配位体)，掩蔽法(掩蔽络合剂)以及吸附法(Cu及其配位体一起被去除)。
Fe3+可掩蔽EDTA，从而开释Cu2+；其处理成本廉价，应优先采纳。
硫化物法可有效去除EDTA-Cu；
Fenton氧化可破坏络合剂的部分结构而改变络合性能；
重金属捕集剂是螯合剂，能形成更稳固的Cu螯合物同时是难溶物；
离子交换法可吸附离子态的螯合Cu。
以上方法一样不能完全保证解决Cu的达标要求。生化处理可改变络合剂或螯合剂性能，开释Cu2+，具有广泛的适用性。
4.2.2 关于络合铜的处理
常见Cu配位体系数(Ksp：沉淀物溶度积；K：单级络合物稳固常数；β：多级络合物累积稳固常数)：
Cu(OH)2 pKsp=18.59
EDTA-Cu lgK＝18.8 (Cu2+)
EDTA-Fe lgK＝25.1 (Fe3+)
CuS pKsp＝35.2
Cu(NH3)2+ lgβ＝4.13
Cu(NH3)22+ lgβ＝7.61
Cu(NH3)32+ lgβ＝10.48
Cu(NH3)42+ lgβ＝12.59
络合剂要紧来自蚀刻液、微蚀液、化学镀铜(沉铜)，其目的是操纵化学反应速度。由于受药液供应商的限制，因此药液中的络合剂或螯合剂的形状和种类并不能完全清晰，而且药剂还在持续开发研究和进展，将会有新的药剂代替现有产品，因此实际络合剂还不止于以上所提，这也是络合废水处理的困难所在。
重金属捕集剂也是更螯合能力更强的螯合沉淀剂，可解决较多PCB 废水的络合Cu处理咨询题，然而不能适用于所有厂家，同时各供应商的重金属捕集剂性能相差较大。由于新建工厂生产的不确定性导致废水水质的
不确定性，因此在设计废水处理新工程时采纳重金属捕集剂工艺具有未知性和技术风险。
EDTA 是PCB 化学药液中公布的成分，也是要紧的络合剂，其与常
见金属离子Al3+、Ca2+、Cd2+、Cr3+、Cu2+、Fe2+、Fe3+、Mn2+、Ni2+、Pb2+、Sn2+、Zn2+形成稳固的络合物，具有广泛的络合性能。以上ED TA-Fe 是最稳固的。掩蔽EDTA 是最好的方法，否则还会形成其它重金属的络合物。
CuS 尽管溶度积专门低，然而只能对有的络合废水Cu 处理到2.0m g/L 左右，加上非络合清洗水尚有本底Cu ，因此不能完全保证处理达标。 Fenton 氧化能够破坏络合剂或螯合剂的络合性能，处理费用昂贵，一样厂家难以长期承担。适用性较差。 阴阳离子交换法可各自交换吸附阴阳离子态的螯合Cu ，同时也交换了废水站的所有其它离子，针对性差。
相对来讲，生化可分解绝大多数有机物，只是生化分解的时刻长短
不一，只要改变络合剂的局部结构，即可改变其络合性能。因此具有广泛的适用性，是较有用的方法。
工程实例证明生化能够分解络合剂。 4.2.3 破络反应差不多流程：
如果没有破坏或者掩蔽络合剂，络合铜废水处理后宜单独至排水计量
槽，以免形成新的络合铜，
4.2.4 本规程举荐络合Cu 废水处理工艺
物化+生化工艺：
Fe 盐可掩蔽要紧的络合物EDTA ；辅助破络反应可采纳硫化钠，投加量操纵在沉淀出水Cu<2.0mg/L ；
生化宜采纳活性污泥法，便于排泥，排出生化破络后形成的Cu 沉淀物。 如络合铜废水在常规破络后可达到排放要求，则不需进入生化系统处理。
4.3 氰化物的处理
4.3.1 氰化物废水宜采纳二级氯碱法破氰处理。破氰后的废水宜再与非络合废水一起进行处理。
4.3 印制电路板行业生产工序“金手指(镀金)”或“镀镍金”中产生含氰废水。应幸免铁、镍离子混入含氰废水处理系统。
4.3.2 破氰差不多流程：
4.3.3
处理含氰废水的氧化剂可采纳次氯酸钠、漂白粉、漂粉精或液氯。理论有效氯投加量：CN:Cl=1:7~8。实际由于废水中还有其它还原物或有机物会消耗有效氯，投药量宜通过试验确定。
4.3.4 反应pH值条件：一级破氰操纵pH值应操纵10~11，反应时刻宜为10~15分钟；二级破氰pH值应操纵在6.5~7，反应时刻宜为10~15分钟。
4.3.5 自动操纵的氧化还原电位(ORP)参考值：一级约200~300mv，二级约400~600mv。由于废水中所有还原物会与氧化剂发生反应，因此实际ORP操纵值应按照CN的剩余浓度现场试验确定，确定ORP电位值的原则是既保证残余CN浓度小于设定值，又不白费氧化剂。
4.3.5 废水中检测到的ORP值为废水中所有物质的氧化还原电位总和，按照能斯特(W.Nernst)方程，某种物质在水中的氧化还原电位值与该物质的标准电极电位有关，也与该物质在水中的浓度有关。因此关于具体破氰反应的ORP设定值，只能现场调整确定。
4.4 COD的处理
COD的要紧来源是脱膜、显影废液及其清洗水。
4.4.1 脱膜显影废液应第一采纳酸析处理
酸析反应操纵pH值在3~5，具体值可现场调整确定。油墨会形成胶体状不溶物，通过固液分离去除。
4.4.1 酸析反应的pH值，按照油墨的种类和厂家都会有所不同，具体可现场调整确定，设定的原则是去除率提升平缓时，不再下降pH值。
4.4.2 胶体固液分离宜采纳人工捞出。
4.4.2 各种厂家使用的油墨性能相差较大，要紧体现在酸析后析出物的性能。
大部分厂家的油墨酸析后会上浮，并易结块，便于捞出。有采纳气浮自动刮渣，大都废弃。气浮不能浮起油墨胶体颗粒。
少部分厂家的油墨酸析后会沉淀，也会结块，因此排泥间隙宜短，排泥管径宜粗，防止结块。
有条件时可设置2套酸析固液分离池，1用1备，便于清掏。
4.4.4 酸析后的油墨废水可采纳生化处理，如场地限制等因素可采纳化学氧化进一步处理。
4.4.4 各种厂家使用的油墨性能及其用量也相差较大，反应在废水中的COD 浓度相差较多，酸析后的COD 浓度也相差较大，低者2000而高者约10000mg/L 。一部分厂家的油墨废水酸析后与清洗水混合后再通过混凝沉淀后就能够达到排放标准，不需要再通过生化处理。较大部分厂家废水经的上述工艺处理后COD 在120~200mg/L ，因此需要后续处理。
其它有Fenton 氧化法、漂白水氧化法、活性碳吸附法，费用远高于
生化处理，可作为临时措施。
4.4.5 生化工艺差不多流程：
4.4.5 固液分离后的生物处理厌氧已采纳一般形式，不宜在池内悬挂填料，填料易被油墨颗粒粘结而失去作用。后续好氧处理工艺常见有活性污泥法和接触氧化法2种。接触氧化法同样存在填料粘结的现象。本工程举荐活性污泥法。
好氧处理须注意操纵进水浓度Cu<2.0mg/L ，能够将破络后的络合废
水进入好氧池一同处理，通过排泥量操纵污泥中的Cu<10mg/L
。
4.4.6
厌氧HRT 宜24h 以上，投配有机负荷2~3.0kg COD/m3?d 以下。
4.4.6
酸析之后的油墨废水生化性尚可。实际运行数据
COD 去除率约50％。
4.4.7 好氧HRT 宜12~16h 以上，投配有机负荷0.3~0.6kg COD/m3·d 。 4.4.7 加长HRT 会提升去除率，在投资增加不多的情形下尽量长。
活性污泥处理后的可达到COD 约200mg/L 。尚不能单独达到排放
标准要求。与其它清洗水混合后可达到排放标准以下。
4.5 镍的处理
4.5.1 宜采纳碱沉淀法去除。
4.5.1 印制电路板行业生产废水站含镍不多，广东地区厂大都与清洗水混合，处理后可达标。单独处理含镍废水的工程实例也专门少。
4.5.2 当要求含镍废水单独处理并的单独达标时，应考虑络合镍的处理，参照络合铜的处理。
4.5.2 含镍废水水量专门少。氢氧化镍溶度积可满足离子态镍排放标准的要求。配位体相同时镍络合物的稳固常数通常小于Cu络合物，因此处理Cu的方法都适用于镍。华东地区要求含镍废水分开处理并的单独达标Ni(CN)4稳固常数lgβ=31.3，专门稳固，应幸免含CN废水与含镍废水混合。如含镍废水中含有CN需先破CN。
4.6 NH3－N的处理
4.6.1 优先建议生产工艺尽量少采纳NH3或铵盐，如建议采纳过硫酸钠代替过硫酸铵。
4.6.2 含氨或铵盐的蚀刻液或废液优先外卖至专业回收公司。
4.6.3 好氧生化处理可将部分NH3转化为硝酸盐氮或亚硝酸盐氮，达到去除氨氮，然而未完成脱氮。
4.6.4 除氨可采纳化学氧化，双氧水、高锰酸钾、Cl2或Br2等强氧化剂氧化，氨被氧化为氮气。
4.6 氨或铵盐专门难去除，氨和铵盐的溶解度专门高，化学性质稳固，直截了当氧化NH3或铵代价专门高，远超出废水处理的概念和承担范畴。
有资料介绍碱性吹脱法：pH值调整~13，鼓风填料塔脱氨。但吹脱事实上并不是解决之道，因氨也不能随意扩散至空气中。因此尚无有用的方法能够采纳。
唯独可行的方法是源头操纵进水氨含量。
铵盐是氨与酸作用得到铵盐，铵盐是由铵离子(NH 4+)和酸根离子组成的化合物。一样为无色晶体，易溶于水，是强电解质。从结构来看，N
H4+离子和Na+离子是等电子体。NH4+离子的半径比Na+离子的大，而且接近于K+离子，一样铵盐的性质也类似于钾盐，如溶解度，一样易溶，易成矾。铵盐和钾盐是同晶型等，在化合物分类中常把铵盐和碱金属盐归为一类。
在催化剂(铂网)的作用下，NH3可被氧化成NO：
4NH3+5O2 === 4 NO + 6 H2O
Cl2或Br2在常温下，也能在气态或溶液中把NH3氧化成单质：
2NH3+3Cl2===6HCl+N2↑
若Cl2过量，则生成NCl3
NH3+3Cl2===NCl3 + 3HCl
NH3通过热的CuO能够被氧化成单质N2：
2 NH3+
3 CuO === 3 Cu + 3 H2O + N2↑
氨与过氧化氢或高锰酸盐作用，也均可被氧化成单质氮：
2NH3+3H2O2——6H2O+N2↑
4.7 废液的处理与处置
废液含高Cu、络合剂、COD和可能的氨、CN、Ni等。Au等贵重金属厂家会自行回收。
4.7.1 废酸、废碱应优先作为资源再利用。
4.7.2 高浓度重金属废液应优先外卖至有回收资质的专业公司回收或者处置。
4.7.3 废液宜按不同种类分不收集储存，有利于回收和处理。
4.7.4 无回收价值的废液宜采纳单独预处理后小流量进入废水处理系统。
5 工程配套
5.1 调剂池
5.1.1 调剂池的作用时均质与调剂水量。调剂时刻可按4~8小时进行，水量较小时采纳较长时刻，水量较大时可采纳较短的时刻。
5.1.2 调剂池设计应当设置防腐措施。采纳地下封闭式水池时，每池须设置人孔2个以上，并尽可能按水池对角设置，以利检修时通风。
5.2 自动化操纵
5.2.1 PCB行业废水水质变化较大，水质复杂，处理难度较大，关键过程宜采纳自动操纵，以便保证处理成效。
5.2.2 酸析、加碱宜采纳pH值自动操纵，破氰、破络氧化采纳ORP 自动操纵。
5.2.3 pH及ORP自动操纵宜采纳在线监测并操纵阀门的方式。
5.2.3 一样会有多个投加点，因此不宜直截了当操纵投药泵，如变频操纵加药泵则系统过于复杂。单独投加点直截了当操纵投药泵也会造成加药泵启停频繁。
5.2.4 每个子系统废水进水泵、药剂加药泵、搅拌机、鼓风机、自控阀门等宜设置联锁，幸免药剂和能源白费。
5.3 化学药剂配置和投加
5.3.1 废水水量较大的处理工程宜单独设置配药投药间。
5.3.2 一种药剂多个投加点时，宜采纳重力投加。
5.3.2 采纳加药泵直截了当加药时，关闭某一加药点会阻碍其它加药点的流量变化，即加药泵出流量与压力关系紧密，当流量变化较大时，压力变化更大，造成其它出药点流量变化较大，因此不易稳固操纵。关于高位重力投加，因药液位下降造成的压力变化过程缓慢，液位高程下降可操纵在5~10％之内，压力差不多恒定。
5.4 化学反应搅拌
5.4.1 加碱中和、硫化物混合、混凝剂混合等无有害气体开释的反应可采纳鼓风搅拌。
5.4.1 鼓风搅拌的好处是能够多池共用，也能够与生化鼓风机共用，鼓风机较机械搅拌机形式相比，大大减少其机电数量，减少故障率；总投资也较省；同时可设置备用，而机械搅拌不能现场备用，只能仓库冷备，且规格不一需要备用多种规格，更换时需要停产。
5.4.2 酸析反应宜采纳水力搅拌。
5.4.2 酸性条件，机械搅拌要求防腐等级高。鼓风搅拌会造成酸性气体逸出。
5.4.3 破氰反应可采纳机械搅拌。
5.4.3 破氰反应一样采纳漂白水或液氯，鼓风搅拌会略微白费一点有效氯，破氰池现场空气环境不行。水力搅拌的反应强度不够。
5.5 污泥脱水
5.5.1 一般清洗水处理后的污泥可采纳厢式压滤或带式压滤等方式脱水，滤出液返回一般清洗水。
5.5.2 络合铜废水采纳简单硫化物沉淀处理的污泥，宜单独脱水，滤出液返回络合废水池。
5.5.3 酸析后的污泥宜采纳干化场脱水或带式压滤机脱水。
5.5.3 有厂家采纳厢式压滤机脱水，其滤布专门快被粘死，不能正常压滤过水，而滤布清洗困难。干化场脱水简单适应，可连同沙子一同处置。缺点是人工劳动强度大。
带式压滤机也可用于酸析污泥脱水，缺点是返回的滤带冲洗水较多且带有污泥。
5.6 防腐措施
5.6.1 混凝土水池、地坪宜采纳防腐涂料、乙烯基玻璃钢、环氧玻璃钢等防腐层进行防腐。
5.6.2 成套设备宜优先采纳PP、PE或玻璃钢等耐腐材质制作。钢制设备防腐可采纳工程塑料衬里、衬胶或防腐层，防腐层材质优先次序：内衬P P或PE膜、环氧乙烯基酯树脂玻璃钢、高等级防腐涂料、环氧玻璃钢。
5.6.3 管道、阀门宜采纳UPVC、ABS、PE或HDPE等工程塑料管道。
5.6.4 烧碱溶解(配置)宜采纳耐碱混凝土或钢制槽体、钢管和一般钢制阀门，可不设置防腐层。采纳外购液碱时也可采纳PE或PP等材质成型储罐。
5.6.4 片状或固体烧碱溶解时为放热，会造成FRP防腐层脱落、PE罐软化，前者会堵塞加药泵，后者会损坏设备。有条件时应优先采纳外购液碱，既廉价又省事。
XX市XX区XX镇XX村农村生活污水处理工程 设 计 方 案 XXXX环保工程有限公司 20XX年X月
XX市XX区XX镇XX村农村生活污水处理工程 设计方案 审定： 审核： 项目总负责： 参加人员： XXXX环保工程有限公司 20XX年X月
目录第一章项目概况1 1.1.项目背景1 1.2.编制依据及范围1 1.3.设计原则2 1.4.村庄概况3 1.5.存在问题4 1.6.项目建设必要性5 1.7.项目建设场地概况6 第二章污水收集系统设计方案7 2.1.排水现状7 2.2.设计内容7 2.3.排水体制7 2.4.污水收集系统设计原则8 2.5.雨水管道设计方案8 2.6.污水管道设计方案9 第三章污水处理工艺选择13 3.1.污水量预测13 3.2.设计进、出水水质14 3.3.技术选择依据15 3.4.污水处理技术概述及比较15 3.5.工艺选择21
第四章建筑结构设计27 4.1. 结构设计27 4.2. 建筑材料和施工条件27 第五章主要构筑物及设备材料28 5.1.主要构筑物28 5.2.主要设备、材料29 第六章环境保护31 6.1.施工噪声的控制31 6.2.施工现场废物的处理31 6.3.倡导文明施工31 6.4.制定废弃物处置和运输计划31第七章工程投资概算32 7.1.工程概算32 7.2.编制内容32 7.3.编制依据32 7.4.概算编制原则32 7.5.工程项目投资概算33 第八章成本分析34 8.1.电耗34 8.2. 成本分析34 第九章工程效益35 9.1.环境效益35
9.2.经济效益35 9.3.社会效益35 第十章工程总承包施工方案37 10.1.工程建设及调试方案37 10.2.工程建设重点分析37 10.3.建设期管理组织结构概述38 10.4.项目管理组织机构38 10.5.建设期工程进度及工程质量的保证40 10.6.工艺调试方案40 10.7.时间安排40 10.8.运营管理方案41 第十一章结论42
X X市X X区X X镇X X村农村生活污水处理工程 设 计 方 案 XXXX环保工程有限公司 20XX年X月
XX市XX区XX镇XX村农村生活污水处理工程 设计方案 审定： 审核： 项目总负责： 参加人员： XXXX环保工程有限公司 20XX年X月 目录 1.7.项目建设场地概况................................................ 3.2.设计进、出水水质................................................
3.5.工艺选择........................................................ 6.3.倡导文明施工.................................................... 7.1.工程概算........................................................ 9.2.经济效益........................................................
第一章项目概况 1.1.项目背景 1.1.1.项目名称 XX市XX区XX镇XX村农村生活污水处理工程 1.1. 2.建设单位 XX市XX区环保局 1.1.3.编制单位 XXXX环保工程有限公司 1.1.4.项目地点 XX市XX区XX镇XX村 1.2.编制依据及范围 1.2.1.设计依据 （1）《XX市农村生活污水处理适用技术指引》 （2）XX区XX镇XX村地形测绘图资料 （3）XX区XX镇XX村村委对污水处理设施用地的要求 1.2.2.相关规范及标准 （1）《室外排水设计规范》GB50014-2006 （2）《室外给水设计规范》GB50013-2006 （3）《城镇污水处理厂附属建筑和附属设备设计标准》CJJ31-89 （4）《城市污水处理厂运行、维护及其安全技术规范》CJJ60-94 （5）《城镇污水处理厂污染物排放标准》GB18918-2002 （6）《污水综合排放标准》GB8978-199
生活污水处理方案一、处理设施概况 大多数生活污水的主要污染物是病原性微生物和有毒有害的物理化学污染物，可以通过各种水处理技术和设备去除水中的物理的、化学的和生物的各种污染物，使水质得到净化，达到国家或地方的水污染物排放标准，保护水资源环境和人体健康。尽管如此，某些生活污水站由于处理技术和管理等方面的原因，污水不能做到稳定达标排放，与规定排放标准相差甚远。因此，在多年研究的基础上，采用前置A级生化池(水解生化池)—生物接触氧化工艺成功地处理了该类生活污水，该工艺具有抗负荷性强、除磷脱氮处理效果好、运行管理自动化程度高，采用地埋式占地面积少，美观大方等优点。 一体化生活污水专用处理设备，埋地设计。该设备结合生活污水性质，采用世界上先进的生物处理工艺，集去除BOD5、COD、NH3 - N、病菌于一身，是目前最高效的生活污水处理设备。它被广泛地用于各小区的生活污水处理及水质近似生活污水的工业水处理，替代了去除率很低，处理后出水不能达到国家排放标准的普通物理化学法及生化处理法。经过应用表明，地埋式一体化生活污水专用处理设备是一种处理效果十分理想且管理方便的设备。
污水处理池和地埋式设备均设计于地表以下，地表以上绿化。因此污水处理站不影响周边的整体环境和深化要求。 二、设计依据 1、废水排放执行出水水质达到GB18918-2002《污水综合排放标准》三级排放标准； 2、恶臭气体排放执行《恶臭污染物排放标准》（GB14554-93）； 3、噪声排放执行《工业企业厂界噪声标准》（GB12348-90）； 4、废渣排放执行《工业“三废”排放试行标准》（GBJ-73）； 5、污泥执行《农用污泥中污染物控制标准》（GB4284-84）。 三、废水处理工艺 1、工艺流程图如下： 生活 污水
XXXXXXXXX度假村 人工湿地污水处理工程 技术方案 XXXXXXXXX 2010年7月9日
目录
第一章总论 一、概述 XXXXXXXXX度假村北拱皇家园林九龙山国家森林公园，南邻碧波万倾的翠屏湖，东通清东陵，西达娘娘顶和黄崖关古长城。度假村山 环水绕、奇石怪岩、风光秀美，是蓟县观光旅游的理想去处之一。正式运行后每天将产生大量的生活污水，必须建立一套有效的污水处理设施，使污水处理达标后排放，这既可以保护景区优美的生态环境，又可以对度假村的可持续发展产生深远影响。 目前，度假村沿盘山公路建立了25个储水池，度假村的17-18号、25-32号楼以及5万平米的隆磡建筑群预计居住2408人，产生的生活污水量约313吨/日，这些污水能够通过管道进入此储水池处，我公司受红磡集团委托，以上述水池为基础，对污水处理设施进行方案设计。在此根据我们以往的工程经验和污水水质情况，向贵公司提供技术方案。二、方案编制依据及编制原则 （一）编制依据 1、相关标准和规范 ◆“室外排水设计规范”GB50014-2006； ◆“给水排水工程构筑物结构设计规范”GB50069-2002； ◆“污水再生利用工程设计规范”GB50335-2002； ◆“XXXXXXXXX污水综合排放标准”D B12/356-2008；
◆“城镇污水处理厂污染物排放标准” GB18918-2002； ◆“城市污水再生利用景观环境用水水质”GB/T18921-2002。 2、基础资料 ◆甲方提供的原污水处理设计图纸及资料； ◆甲方提供的污水水量、排放特点与排放规律； ◆甲方提供的排放要求指标。 （二）编制原则 ◆尽量利用原有水池进行污水处理设施建设。 ◆严格按照国家的有关标准、规范进行设计、策划，力求方案的科学性、严密性、完整性。 ◆所采用的技术、设备应做到污水、污泥各级处理单元配套齐全，投资省、运行费用低，至整个工程实施后，除对生产污水进行有效的处理外，应能改善和保持周边地区的环境质量，不存在诸如异味、噪声等方面的二次污染问题。 三、设计范围与工程内容 （一）设计范围 自污水进入污水处理站开始，经过各级处理单元，至污水达标排放口为止。 （二）工程内容
生活污水处理方案设计方案 1 概述 生活中的废物、污水是水体的主要污染源之一。生活污水中含有大量有机物，未经处理就直接排放，会造成水体富营养化，进而导致水体缺氧、发臭、藻类大量滋生、鱼类死亡等，严重破坏了水体的生态平衡。因此，为保护生态环境，必须对该种污水进行治理。 本设计方案适用于生活污水处理。由于小城镇过去“重建设，轻环保”的旧观念，城镇基础设施建设远远落后于城镇建设的发展，缺乏必要的污水收集系统和污水处理设施，污水无序乱流，不仅直接污染了小城镇自身生态环境，而且造成了河湖水体的严重污染，已成为区域性水环境的重要污染源。根据有关报导，预计今后我国70％以上的生活污水将来自城镇及小区。可见小城镇的污染治理关系到我国环境状况和可持续发展的战略目标，是十分重要和必要的，也是非常有前途和极具生命力的。城镇污水处理设施建设规模应遵循以下几项原则，综合考虑确定：①满足城镇总体规划的要求；②按城镇自然地理地形地貌特征划定汇水区；③避免远距离输水，就近再生处理、就近排放、就近利用；⑤城镇近期投资能力；污水收集系统与污水处理设施配套。本设计方案在项目构成、工艺与装备、配套工程、劳动组织与劳动定员等方面，根据所选的工艺技术特点和污水处理设施运营管理的基本要求，结合当地的实际情况
均进行了科学合理的设置，并达到国家的排放标准。 本设计方案拟采用的处理工艺为生物接触氧化，出水可达到国家标准《城镇污水处理厂污染物排放标准》（GB18918—2002）三级标准要求。 表1 基本控制项目最高允许排放浓度（日均值）（单位：mg/L） 2 设计依据、原则及范围 2.1 设计依据 (1) 建设单位提供的污水水质、水量等基础资料 (2) 《室外排水设计规范》(GB 50014—2006) (3) 《给水排水工程结构设计规范》（GB50069-2002） (4) 《给水排水构筑物工程施工及验收规范》（GB50141—2008） (5) 《城市区域环境噪声标准》（GB3096—93） (6) 《给排水工程概预算与经济评价手册》
博文佳之城镇生活污水处理工程 作者：武汉市博文佳咨询有限公司 污水处理设施在现代城市中是非常重要的基础性设施，与老百姓的生活息息相关，对保护水环境起到非常重要的作用。国家及地方政府高度重视污水处理设施工程的建设。 （一）国家高度重视污水处理设施的建设 《中华人民共和国国民经济和社会发展第十三个五年规划纲要》指出要加强环境基础设施建设。加快城镇污水处理设施和管网建设改造，推进污泥无害化处理和资源化利用，实现城镇生活污水、垃圾处理设施全覆盖和稳定达标运行，城市、县城污水集中处理率分别达到95%和85%。建立全国统一、全面覆盖的实时在线环境监测监控系统，推进环境保护大数据建设。 《“十三五”全国城镇污水处理及再生利用设施建设规划》提出到2020年底，实现城镇污水处理设施全覆盖。城市污水处理率达到95%，其中地级及以上城市建成区基本实现全收集、全处理；县城不低于85%，其中东部地区力争达到90%；建制镇达到70%，其中中西部地区力争达到50%；京津冀、长三角、珠三角等区域提前一年完成。 ——到2020年底，地级及以上城市建成区黑臭水体均控制在10%以内。直辖市、省会城市、计划单列市建成区要于2017年底前基本消除黑臭水体。 ——到2020年底，地级及以上城市污泥无害化处置率达到90%，
其他城市达到75%；县城力争达到60%；重点镇提高5个百分点，初步实现建制镇污泥统筹集中处理处置。 ——到2020年底，城市和县城再生水利用率进一步提高。京津冀地区不低于30%，缺水城市再生水利用率不低于20%，其他城市和县城力争达到15%。 “十三五”期间规划新增污水管网12.59万公里，老旧污水管网改造2.77万公里，合流制管网改造2.88万公里，新增污水处理设施规模5022万立方米/日，提标改造污水处理设施规模4220万立方米/日，新增污泥（以含水80%湿污泥计）无害化处置规模6.01万吨/日，新增再生水利用设施规模1505万立方米/日，新增初期雨水治理设施规模831万立方米/日，加强监管能力建设，初步形成全国统一、全面覆盖的城镇排水与污水处理监管体系。 《中共中央国务院关于加快推进生态文明建设的意见》（中发〔2015〕12号）提出：根据资源环境承载能力，构建科学合理的城镇化宏观布局，严格控制特大城市规模，增强中小城市承载能力，促进大中小城市和小城镇协调发展。所有县城和重点镇都要具备污水、垃圾处理能力，提高建设、运行、管理水平。 《水污染防治行动计划》提出到2020年，地级及以上城市建成区黑臭水体均控制在10%以内，地级及以上城市集中式饮用水水源水质达到或优于Ⅲ类比例总体高于93%，全国地下水质量极差的比例控制在15%左右，近岸海域水质优良（一、二类）比例达到70%左右。 ——强化城镇生活污染治理。加快城镇污水处理设施建设与改
1 工程概况 本污水处理站为镇区处理生活污水。 2项目设计依据、原则和范围 2.1设计依据 (1)《城镇污水综合排放标准》（GB81918-2002）； (2)《给排水设计手册》； (3)《中华人民共和国环境保护法》； (4)《中华人民共和国水法》（1998）； (5)《城镇污水处理厂污染物排放标准》（GB18918-2002） (6)《中华人民共和国水污染防治法》（1996）； (7)《中华人民共和国水污染防治法细则》（1989）； (8)《建设项目环境保护设计规定》（1997）； (9)《建设项目环境保护设施竣工验收管理规定》（1994）； (10)《村庄整治技术规范（GB50445－2008）》 (11)《农田灌溉水质标准》（GB5084-2005） 2．2设计原则 (1)污水处理工艺应因地制宜并力求技术先进可靠、经济合理、高效节能、易于维护管理。 (2)积极稳妥地采用新技术，在合理利用资金的同时，充分利用先进技术和设备以提高污水处理水平与效率。 (3)设计中必须充分考虑小区污水的特点，处理设施能适应较大的水量变化。在机械化、自动化程度方面，要从实际出发，根据需要和可能及设备的供应情况，妥善确定。 (4)设计应适当注意美观和绿化，其美化的方式和周围地区的环境相协调。 2．3设计范围 (1)污水处理站内工程的工艺及方案设计，不包括化粪池和场外污水管线工程。 (2)与工艺相配套的电器、仪表控制系统设计。 3 水质要求 3．1设计进水水质
3．2设计出水水质 本设计中污水经过格栅、调节池、生物集成处理设备后，最终处理出水达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A排放 4.1水质特性分析 根据进水水质和出水水质要求，废水具有以下特征： 污水中可滤残渣含量较高，这些残渣若不经处理直接进入生化处理系统，会在生化系统中积累而占据大量池容，使池容不断减少最终导致系统完全失效。同时，去除对生物处理过程有抑制作用的物质，减小生物反应的负荷，改善生物反应的条件，对处理系统正常运行，降低运行 费用都是必不可少的一步。 4.2废水的预处理 4.2.1 去除部分不可生化降解的物质，均和水质和水量 此处的预处理主要有格栅，预曝气调节池。通过这一过程，可有效去除废水中不可生物降解或难于生物降解的有机物，均和水质和水量保 证后续处理的正常进行。 4.2.2 预处理后的废水水质特性 预处理后废水水质如下表 预处理后的废水水质单位：mg/L 预处理后废水水质各污染物配比如下表所示 预处理后各污染物配比
生活污水处理工程施工组织设计
目录 第一章编制依据 第二章工程概况 第三章组织机构和人员配备 第四章各分部分项工程主要施工方法 第五章各分部分项工程的质量保证措施 第六章施工总平面布置 第七章初步施工进度计划 第八章劳动力安排计划 第九章施工机具配置 第十章材料供应计划 第十一章安全生产、文明施工、减少环境污染和噪音污染的措施
第一章编制依据 一．编制说明 本施工组织设计在编制过程中，充分考虑了本工程的施工特点及相应的施工规范要求和我公司内部管理规章制度，本着优化施工方案、强化质量管理、合理安排工期、合理降低资源消耗的原则，编制了本工程的施工组织设计。 指导思想：以安全及文明施工为突破口，以工程质量为核心，以工期管理为主线，以施工总承包管理为依托，以信息化施工为手段，以业务流程为标准，紧紧围绕本工程的“管理重点”和“施工重点”，充分掌握和设计理念，精心组织，精心施工，确保向业主交付一个满意一流的工程。二．编制依据 1、招标文件和设计文件中明确的技术标准和规范 2、国家现行施工规范及验收标准、地方标准、规程、标准图集以及省市关于建筑施工管理等方面的有关情况。 3、我公司目前的技术力量及机械设备装备情况。 4、现场踏勘情况。 5、GB/TI9001-ISO9001，2000标准《质量体系认证标准》。 第二章工程概况 一．工程概况 1、工程名称：高县 2、建设地点：高县 3、建设单位：高县 4、建设规模：建设 5、工期要求：90日历天 二．工程目标 1、质量目标 本工程将严格按照国家标准规范施工，在总结类似工程施工经验之上，继续坚持“质量第一、信誉至上”的原则，运用科学管理方法，制定严格的质量控制措施，大力采用新技术，新工艺和新材料，做到精心组织、精心施工，将本工程建成优良工程，让业主满意。 2、安全目标
10t/d生活污水处理工程 设 计方案 污水宝 二零一五年五月 目录 1、方案编制依据及工程实施原则 (1)
1. 2工程实施原则 (1) 1. 3设计范围 (1) 1. 4供货范围 (2) 2、工程概况的确定 (2) 2 . 1工程概况 (2) 2.2 设计水质水量及处理标准 (3) 3、工艺原理及方案 (4) 3.1生物接触氧化法工艺原理及特点 (4) 4、工艺流程及说明 (5) 4 . 1工艺流程的确定 (5) 4.2工艺流程说明 (6) 4.3工艺与控制系统的联系 (6) 5、工艺设施 (6) 5 . 1格栅井 (6) 5.2调节池 (6) 5.3以下（1-6 ）为JQ-SHJ10 —体化设备 (7) 5.4电器控制系统说明 (8) 6、二次污染防治 (8) 6.1臭气防治 (8) 6.2噪声控制 (9) 6.3污泥处理 (9) 6.4、防腐 (9) 7、电气控制和生产管理 (9) 7.1工程范围 (9) 7.2控制水平 (10) 7.3电气控制 (10) 7.4污水泵 (10) 7.5风机 (10) 7.6污泥泵 (10) 7.7其他 (10)
8、工程构筑物、设备分析 (11) 8 . 1污水处理设备占地面积 (11) 8.2主要设备分项一览表 (12) 8.3工程造价估算 (12) 8.4工程平面图 (13) 9、环境经济效益指标 (13) 9 . 1运行成本 (13) 10、安全防护、节能、消防 (13) 10 .1安全防护 (13) 10.2 节能 (14) 10.3 消防 (14) 11、售后服务 (14) 11.1 质量保证和检验、验收 (14) 11. 2技术服务 (15) 11. 3销售服务承诺 (15)
旅游景区生活污水处理设计方案 1、设计依据 ·《城镇污水处理厂污染物排放标准》（GB18918-2002） · GBJ15-188 －建筑给水排水设计规范。 · 给水排水标准规范实施手册。 ·室外排放设计规范（GBJ14－87）； ·环境噪声标准（GB5096－93）； ·低压配电设计规范GB50054-95； ·给水排水工程和污水处理工程建设有关技术规范； ·我公司所完成同类工程所取得的实际经验和实际工程参数。 2、污水水量、水质和排放标准 根据单位提供的旅游景区生活污水处理资料，平均排水量为：1m3/h附表：污水进水水质和排放水质标准:
３、工艺说明 污水由排水系统收集后，进入污水处理站的格栅井，去除颗粒杂物后，进入调节池，进行均质均量，调节池中设置液位控制器，再经液位控制仪传递信号，由提升泵送至A级生物接触氧化池，进行酸化水解和硝化反硝化，降低有机物浓度，去除部分氨氮，然后入流O级生物接触氧化池进行好氧生化反应，o级生物池分为两级，在此绝大部分有机污染物通过生物氧化、吸附得以降解，出水自流至二沉池进行固液分离后，沉淀池上清液流入消毒池，经投加氯片接触溶解，杀灭水中有害菌种，消毒后的清水用泵送入过滤器出水可用于浇花，冲厕等或外排。 由格栅截留下的杂物定期装入小车倾倒至垃圾场，二沉池中的污泥部分回流至A级生物处理池，另一部分污泥至污泥池进行污泥消化后定期抽吸外运，污泥池上清液回流至调节池再处理。 ４、工艺设施 （1）格栅井 设置目的： 在生活污水进入调节池前设置一道格栅，用以去除生活污水中的软性缠绕物、较大固颗粒杂物及飘浮物，从而保护后续工作水泵使用寿命并降低系统处理工作负荷。 设置特点： 格栅井设置砖砼结构，格栅采用手动框式。 （2）调节池 设置目的：
目录 前言 (1) 工程提要 (9) 第一章概述 (12) 1.1项目基本情况 (12) 1.2编制依据、原则和范围 (12) 1.2.1 基础资料、文件 (12) 1.2.2 有关法规、条例、文件 (12) 1.2.3有关规范、标准 (13) 1.3设计原则 (15) 1.4编制范围 (15) 1.5 城市污水处理厂工程建设的必要性 (16) 第二章城市概况 (17) 2.1社会经济自然条件 (17) 2.1.1 地理位臵及历史沿革 (17) 2.1.2 气象条件 (17) 2.1.3 地形地貌 (19) 2.1.4 地质构造 (19) 2.1.5 水文及水文地质 (20) 2.1.6自然资源 (20) 2.1.7县域社会经济发展概况 (21) 2.2 *****县城市概况 (22) 2.2.1地理位臵及历史沿革 (22) 2.2.2城市性质、特点 (22) 2.2.3 城市发展规模 (23) 2.3 城市给水现状及规划 (23) 2.3.1城市给水现状及存在的问题 (23) 2.3.2城市给水规划 (24) 2.4 城市排水现状及规划 (24)
2.4.1城市排水现状 (24) 2.4.1城市排水规划 (25) 2.6城市污水性质 (25) 2.6受纳水体 (26) 第三章工程设计方案 (27) 3.1 排水体制 (27) 3.2设计规模 (27) 3.2.1平均日城市综合用水量指标预测法 (27) 3.4.2平均日分项指标预测法 (29) 3.4.3污水处理厂规模 (30) 3.5 污水水质及处理要求 (31) 3.5.1 原污水水质 (31) 3.5.2理论分析法 (31) 3.5.3参考数据 (33) 3.5.4设计进水水质 (34) 3.5.5 污水处理要求 (34) 3.5.6 处理程度 (35) 3.4污水处理厂厂址 (35) 3.4.1选址原则 (35) 3.4.2 污水厂厂址 (36) 3.5 高原地区污水处理的特点及技术要求 (39) 3.5.1 高原地区环境、气候特点 (39) 3.5.2 低温污水处理的一般原则 (40) 3.5.3 *****县污水处理的技术要求 (40) 3.6 污水处理工艺 (42) 3.6.1 采用的工艺型式 (42) 3.6.2 “改良型Orbal氧化沟”工艺概述 (42) 3.7 深度处理工艺及比较 (44) 3.7.1 污染物去除目标与对策 (44) 3.7.2 深度处理工艺选择原则 (47) 3.7.3 深度处理工艺技术路线分析 (48) 3.7.4深度处理方案比较及推荐方案 (48)
生活污水处理厂的工艺设计 周黎 (商丘市环境监测站,河南商丘476000) 摘要设计了某生活污水处理厂的工艺方案。为了寻求投资和运行费最低的新型污水处理工艺,分别采用生物接触氧化池工艺和气浮-曝气生物滤池工艺进行现场试验,通过对两种污水处理工艺的优缺点及技术经济进行比较,决定采用气浮-曝 气生物滤池工艺。 关键词生活污水污水处理工艺设计 引言 城市生活污水处理的主要污染物是有机 物,目前国内外大多采用经济、实用的生物 法进行处理。在生物法中有活性污泥法和生 物膜法两大类。生物膜法比较有代表性的工 艺有:生物接触氧化、生物滤池、曝气生物 滤池、生物转盘等[1~4]。笔者针对商丘市某生 活污水处理厂设计了生物接触氧化池工艺和 气浮—曝气生物滤池工艺两种方案。在2004 年4~8月期间分别采用这两种工艺进行现 场试验,根据试验结果对这两种方案进行了 分析选择。 1 设计进水水质 综合考虑该污水处理厂的实际情况,设 计进水水质和选择排放标准。处理后排放废 水的水质必须达到GB 8978-1996《综合污 水排放标准》中三级排放标准。水质状况及 排放标准限值见表1。 2 方案一生物接触氧化池工艺 2.1 工艺流程 主体工艺采用生物接触氧化法,试验处 理规模30 m3/d。工艺流程见图1。 2.2 试验结果(表2) 表2显示:出水CODCr≤60 mg/L、SS≤ 20 mg/L、BOD5≤20 mg/L,排放废水的水 质达到GB 8978-1996《综合污水排放标 准》中的三级排放标准。 2.3 工艺特点 生物接触氧化池工艺是一种生物膜法工 艺,具有以下特点: (1)氧化池内设置弹性立体填料,池底 设置可变微孔曝气管。在曝气过程中弹性立 体填料对气泡有多层次的切割能力,可以提 高充氧效率,减少消耗。可变微孔曝气管氧 的传递效率高,不易堵塞、造价低、便于维 护管理。
目录 第一章、工程概况 (2) 第二章、设计依据、设计原则及设计范围 (2) 第三章、设计水质水量 (4) 第四章、处理工艺的选择 (4) 第五章、处理工艺设施简要说明 (6) 第六章、系统技术性能参数说明 (8) 第七章、电器与控制 (14) 第八章、污水处理设施布置 (15) 第九章、环境影响分析 (15) 第十章、经营管理 (16) 第十一章、方案特点 (17) 第十二章、服务承诺 (18) 第十三章、设备报价清单 (20)
第一章、工程概况 本公司受业主委托，本着对业主高度负责的态度，根据给排水有关设计依据，结合公司所做的污水工程经验，按国家相关的排放标准，对该项目做以下具体的方案设计，为用户提供较为理想、投资省、处理效果好的工艺设备。设备采用A/O 生物处理新工艺，配有自控系统装置，有自动切换，报警功能，无需专人管理。对污水处理设施、设备和工艺进行方案设计，以供各方决策和参考。 为严格遵守有关环境法规，保护环境，本着经济建设和环境保护同步进行的“三同时”原则。我单位受投资者邀请，在进行初步调研，并经多项生活污水处理成功的实践经验的基础上，编制该地区污水设计方案，以供有关部门决策、实施。 针对该生活区的具体污水水质的特点，本方案拟采用常规的“A/O生物接触氧化”工艺，该处理工艺较为简单，操作运行方便，日常费用低廉，出水稳定，主要设备采用优质的钢结构的箱体。 第二章、设计依据、设计原则及设计范围 （1）设计依据 1）建设单位提供的水量等基础资料 2）《污水综合排放标准》（GB8978-1996） 3）《低压配电装置及线路设计规范》（GB50054-92） 4）《电力装置的继电保护和自动装置设计规范》（GB50062-92） 5）《室外排水设计规范》1997年修订（GBJ14-87） 6）《建筑给水排水设计规范》（GBJ15-88） 7）《地下工程防水技术规范》（GBJ16-87） 8）《给水排水工程结构设计规范》（GBJ69-84）
生活污水处理回用工程 设计方案 2007年07月
目录1工程概况 (1) 1.1工程名称 (1) 1.2工程地点 (1) 1.3工程简介 (1) 1.4工程范围 (1) 1.5主要技术经济指标 (1) 2方案选择原则及设计依据 (3) 2.1方案选择原则 (3) 2.2设计依据 (4) 3设计参数 (5) 3.1污水处理量 (5) 3.2设计进水水质 (5) 3.3设计出水水质 (5) 4处理工艺选择 (6) 4.1工艺选择原则 (6) 4.2工艺选择 (6) 4.3膜生物反应器工艺介绍 (7) 5工艺设计 (9) 5.1工艺流程 (9) 5.2工艺说明 (9) 6主要构筑物及设备参数 (12) 6.1主要构筑物一览表 (12) 6.2主要设备参数一览表 (12) 7工程设计说明 (14) 7.1总图设计 (14) 7.2建筑设计 (14) 7.3结构设计 (14) 7.4电气设计 (15)
7.5自控设计 (16) 7.6采暖、通风设计 (17) 8工程投资估算 (18) 8.1工程投资 (18) 8.2工程投资估算表 (18) 9运行费用分析 (20) 9.1工资费用 (20) 9.2药剂费用 (20) 9.3耗电费用 (20) 9.4直接运行费用 (21) 10效益分析 (22) 10.1环境效益分析 (22) 10.2经济效益分析 (22) 11附件 (23) 11.1工艺流程图 (23) 11.2平面布置图 (23)
1工程概况 1.1 工程名称 某生活污水处理回用工程。 1.2 工程地点 ××××。 1.3 工程简介 目前，项目区内的生活污水未经处理直接排放，不但影响人们的生活，也污染了周围的环境，故对项目区内产生的污水进行处理，经处理后的出水用作景观用水，既减少对环境的污染，有能有效利用水资源，节约水源。本项目所要处理的污水为生活污水，处理量为500m3/d，出水用作景观水。要求污水经处理后达到国家标准《城市污水再生利用景观环境用水水质》（GB/T18921-2002）中观赏性景观环境用水的限值。 1.4 工程范围 500m3/d的生活污水处理工程所需的设备、建（构）筑物（800m3/d）及配套辅助设施的工艺、土建、电气、仪表、给排水等相关专业设计内容。 污水处理站进出水管道、道路、绿化、供电、通讯线路设计不在本方案设计范围内。 1.5 主要技术经济指标
农村生活污水处理工程 设计方案
目录 第一章概况 ......................... 错误!未定义书签。 工程概况....................................... 错误!未定义书签。 编制依据、原则、范围及治理目标................. 错误!未定义书签。第二章污水收集管网系统设计.............. 错误!未定义书签。 设计原则....................................... 错误!未定义书签。 收集管路系统................................... 错误!未定义书签。 收集管网设计要求............................... 错误!未定义书签。 收集管网汇总................................... 错误!未定义书签。第三章污水生态处理系统设计............. 错误!未定义书签。 设计水质和水量................................. 错误!未定义书签。 工艺流程....................................... 错误!未定义书签。 构筑物及材料说明............................... 错误!未定义书签。第四章投资概算 ......................... 错误!未定义书签。 污水收集管网投资概算........................... 错误!未定义书签。 生态处理系统投资概算........................... 错误!未定义书签。 运行费用....................................... 错误!未定义书签。
100m3/d生活污水处理 设计方案
目录 第一章工程概况 (2) 第二章设计依据、设计原则及设计范围 (2) 第三章设计水量与水质 (4) 第四章处理工艺的选择 (5) 第五章处理工艺设施简要说明 (12) 第六章系统技术性能参数说明 (15)
第一章工程概况 该区所排放污水主要为日常生活污水，根据国家环境保护局的有 关规定和相关条款，区内所排污水必需经处理达标后方可排入市政污 水管道或纳入附近水域。 为严格遵守有关环境法规，保护环境，本着经济建设和环境保护同步进行的“三同时”原则。我单位受建设方邀请，在进行初步调研，并经多项生活污水处理成功的实践经验的基础上，编制该区内生活污水设计方案，以供有关部门决策、实施。 针对该区生活区的具体污水水质的特点，本方案拟采用常规的“A/O”工艺，该处理工艺成熟实用，操作运行方便，日常费用低廉，出水稳定，主要设备采用优质钢结构，考虑到区内周边环境和卫生问题，故该生活污水处理工程决定采用全埋地式结构，上部覆土，可种植花木、草坪，进一步美化环境。 第二章设计依据、设计原则及设计范围 （1）设计依据 1）业主提供的有关资料； 2）《污水综合排放标准》（GB8978-1996），一级排放标准； 3）室外排放设计规范（GBJ14－87）； 4）环境噪声标准（GB5096－93）； 5）低压配电设计规范GB50054-95； 6）给水排水工程和污水处理工程建设有关技术规范；
7）我公司所完成同类工程所取得的实际经验和实际工程参数。（2）设计原则 1）严格执行国家现行的环保技术标准、规范，遵守国家和地方环保的有关法律、法规及排放标准； 2）选用先进、合理、可靠的处理工艺，在确保处理排放达标的前提下，做到操作简单、管理方便、占地小、投资省、运行费用低；3）本工程系环境工程，尤其要注意环境保护，避免和减少二次污染。 要求改善劳动卫生条件，贯彻安全生产和清洁文明生产的方针；4）为了提高污水处理站管理水平，设计采用PLC全自动程序控制，减轻操作人员的劳动强度； 5）合理选用优质配件，降低能耗，提高工作效益和使用寿命，降低系统运行成本； 6）在工艺设计时，有较大的灵活性，可调性，以适应水量、水质的周期变化。采用一套（5m3/h一体化埋地式）污水处理设施，以提高系统的灵活性、可变性、适应性和先进性； 7）采用污泥前置回流硝解工艺，以降低污泥产生量； 8）因地制宜，合理布局，有效地利用空间和场地。 （3）设计范围 1）从污水处理格栅井开始到处理设备的排放口为止。 2）污水工程的工艺流程，工艺设备选型，工艺设备的结构布置，电气控制说明等设计工作。 3）污水处理工程的钢砼工艺结构，设备的施工、安装、调试等工作。
生活污水处理工程项 目设计方案 概述 项目名称：*****分公司生活污水处理工程 项目单位：*****分公司 工程规模：处理能力为2400m3/d，即100m3/h。 污水处理站设计进水水质指标（委托方未提供，以同类废水数据作为参考）：CODcr: 400mg/L BOD : 200 mg/L 5 pH: 8 NH -N： 40mg/L 3 P： 10mg/L SS： 400 mg/L 油含量： 15 mg/L 经污水处理站处理后水质： CODcr: 100mg/L BOD : 20mg/L 5 pH: 6-9 NH -N： 15mg/L 3 SS： 70mg/L P： 0.5mg/L 油含量： 5mg/L 污水处理厂位置：皖北煤电万锦置业公司*****分公司工人村。 污水处理厂方案采用：调节－厌氧－缺氧－好氧－沉淀工艺。
污水处理生产性构筑物主要包括：调节池、厌氧池、缺氧池、好氧池、沉淀池、风机房、污泥脱水机房等； 污水处理厂工程投资：404.205万元 单位运行成本为：0.50元/吨水 一. 总论 1. 编制依据、编制原则、编制围 1.1. 编制依据 ●*********公司*****分公司提供的有关资料； ●《污水综合排放标准》（GB8978-1996）； ●国家有关设计标准。 1.2. 编制原则 1)执行国家环境保护政策，符合国家的有关法规、规和标准； 2)结合*********公司*****分公司的实际情况，充分发挥建设项目的社会 效益、环境效益和经济效益； 3)污水处理厂工艺选择应因地制宜，积极稳妥地采用高效、简易易行、节 省投资的污水处理工艺，确保污水经处理后达到排放标准； 4)妥善处理、处置污水处理过程中产生的栅渣、污泥，避免产生二次污染； 5)节约能源、降低工程基建投资和运行费用，提高管理水平； 6)在污水处理厂的工程设计中，采用适合我国国情的污水处理设备及自动 化仪表设备，力争技术可靠、运行高效、管理方便、维护简单； 7)为*********公司*****分公司的持续性发展创造良好的条件。 1.3. 编制围 本报告的编制围为*********公司*****分公司污水处理站工程。 编制的主要容是确定污水处理工程的规模及处理程度；对污水处理工艺进行论述；提出污水处理工程投资估算等结论。
500吨生活污水处理工程 5.3 厂区工艺设计 本工程包括的处理构筑物有：格栅渠、隔油池、调节池、反应池、沉淀池、配水池、人工快渗池、出水计量渠、污泥干化池及综合房等。 5.3.1 格栅渠 格栅的功能去除污水中较大块状的悬浮物、漂浮物、纤维物质和固体颗粒物，以保证后续处理构筑物的正常运行，保护水泵机组。 按500t/d水量，变化系数取Kz＝2.50进行设计，采用人工格栅2道。 设计流量为Q＝500t/d，栅前水深为h=0.3m，过栅流速取v=0.6m/s，进水渠道宽B＝0.8m，格栅安装倾角a＝60o，格栅渠道深2.00m。 格栅池工艺尺寸：L×B×H＝3.50m×0.80m×2.00m 设置人工格栅2道 结构：钢筋混凝土结构 附属设备： 粗格栅1道，参数：B=0.8m 间隙宽b=20mm 细格栅1道，参数：B=0.8m 间隙宽b=5mm 5.3.2 隔油池 隔油池的功能是去除污水中的浮油，设计池内水平流速较小，污水中的轻油滴在浮力作用下上浮，并且聚积在池的表面，人工定期将池内浮油撇除。 按Q=500t/d，变化系数取Kz=2.50进行设计。 停留时间1h 有效水深2.9m 有效容积V=35m3 隔油池工艺尺寸：L×B×H＝3.50m×3.40m×4.70m 结构：钢筋混凝土结构 5.3.3调节池 本项目处理对象是城镇污水，其水质水量变化较频繁，设置调节池一座，对
进水水质水量进行调节，减轻水质水量变化对后续污水处理工艺的冲击负荷。 按Q=500t/d，变化系数取Kz=2.50进行设计。 有效水深：2.80m 停留时间：10h 有效容积：157.50m3 工艺尺寸：L×B×H=12.50m×4.50m×4.70m 结构：钢筋混凝土结构 附属设备： 潜污泵2台（1用1备） 型号：WQ25-8-1.5 参数：Q=25 m3/h，H=8m，N=1.5kW 污水计量：在污水提升管路上设置电磁流量计，对污水瞬间流量和累积流量进行计量。 附属设备：电磁流量计1套DN50 5.3.4 反应池 在絮凝反应池中，采用机械搅拌，创造适当的水力条件，投加絮凝剂、助凝剂与污水混合发生絮凝反应，在一定时间内凝聚成具有良好物理性能的絮凝体，为杂质颗粒在沉淀阶段迅速沉降分离创造良好的条件。 按500t/d水量进行设计。 单格工艺尺寸：L×B×H=1.30m×1.30m×2.20m 共3格 水力停留时间：30min 有效水深：1.80m 单格有效容积：3 m3 结构：地上式钢筋混凝土结构 附属设备： 混合搅拌机：1 台，N=0.37kW 絮凝搅拌机：2台，N＝0.37kW 5.3.5 沉淀池 污水通过絮凝反应后生成的絮凝体在此处实现泥水分离，在污水处理过程中，产生的物化污泥，利用静压排泥方式送至污泥干化池。
校园生活污水处理及中水回用工程 设计方案 一、概述 贵州财经学院新校区是贵州省重点工程，受到贵州省、市、区人民政府的高度重视，为确保贵州财经学院2011年9月1日开学使用新校区时，污水处理工程得到有效处理，决定对每天1200吨生活污水进行处理，根据目前污水处理工艺技术及我公司二十三年来对各种污水治理经验，采用“导流曝气生物滤池(CCB)”对新校区污水进行处理，保证出水水质优于国家规定的GB18918－2002《城镇污水处理厂污染物排放标准》，达到中水回用水平。在此，贵州长城环保科技有限公司本着保证污水处理的效果，合理利用场地，最大限度节约投资及运行费用的原则设计本方案。 二、进水水质设计 根据本公司二十多年来对污水处理工程的化验报告统计显示和城市污水平均水质 三、出水要求 四、主要污染物去除率 根据上述污水水质，采用导流曝气生物滤池(CCB)处理污水，其去除率如下：
五、主要污染物处理量 六、污水处理系统设计 1、工艺流程图 2、系统设计 （1）、化粪池 主要功能：化粪分解大颗粒物质、沉降悬浮物、腐烂硝化有机污染物，为后续处理设施创造条件。该池由业主方在基建工程中自建。化粪池污泥每半年启运一次。 建议设计参数为水力停留时间：HRT≥36h。
池型：三格化粪池。 （2）、格栅池 ①、主要功能：用以截阻大块的呈悬浮状态的污物。在污水处理流程中，格栅是一种对后续处理构筑物或水泵机组具有保护作用的处理设备。 ②、设计数据 A、设计流量： Q max =1200m3／d＝50m3／h＝0.014m3／s，变化系数K=1.8—2.2，取 2.2，Q max 为0.03m3／s。 B、栅前进水管道： 栅前水深（h）、进水渠宽（B 1）与渠内流速（v 1 ）之间的关系为 v 1 = Q max / B 1 h ， 则栅前水深 h = 0.50 m， 进水渠宽 B 1 =0.5m， 渠内流速 v 1 = 0.04 m/s， 设栅前管道超高 h 2 = 0.30 m。 C、格栅： 一般污水栅条的间距采用10～50 mm。对于生活污水，规模较小的选取栅条间隙 b = 20mm。 格栅倾角一般采用45°～75°。人工清理格栅，一般与水平面成45°～ 60°倾角安放，倾角小时，清理时较省力，但占地则较大。机械清渣的格栅，倾角一般为60°～70°，有时为90°。生活污水处理中，当原水悬浮物含量低、处理水量小（每日截留污物量小于0.2m3的格栅）、清除污物数量小时，为了减轻工人的劳动强度，一般应考虑采用人工固定格栅。本设计中，拟采用人工固定格栅，格栅倾角为α= 60°。 为了防止栅条间隙堵塞，污水通过栅条间隙的流速一般采用0.6 ～ 1.0 m/s，最大流量时可高于1.2 ～ 1.4 m/s。但如用平均流量时速度为0.3 m/s，另外校核最大流量时的流速。 栅条断面形状、尺寸及阻力系数计算公式：（取用）
