悬臂式挡土墙施工
工艺
1
悬臂式挡土墙施工工艺
1、主要技术特点：
悬臂式挡土墙构造简单厚度小、自重轻，挡土高度高，施工方便是钢筋混凝土挡土墙的重要形式，是一种轻型支挡结构物。其依靠墙身的重量及底板以上的重物（包括表面超载）来维持平衡。能适地基承载力低及地震区。
a）本工程悬臂式挡墙总长约650m，墙体高度需根据现场实际情况确定（参见挡土墙图纸及04J008第92页选型），且基础埋深度不低于1.5米，基底承载力要求在150Kpa。
b)在基础底面增加抗滑移的齿墙。
c）墙体设置泄水孔，间距为2-3m设一个，外斜坡度为５%，采用直径为100mmPVC管按梅花型布置；进水口下部用粘土夯实封层厚30cm，其反滤层设置为40cm厚粗粒层。
d）墙体每隔12m设置一道变形缝，缝宽2cm，伸缩缝处塞以沥青防水层或嵌入涂以沥青的木板。
2、地基处理：
本工程地基承载力应达到150Kpa，对于因挖基发现有淤泥层或软土层而超挖的部分可采用C15混凝土回填。若持力层2m范围内土层有变化，应及时通知设计单位调整挡土墙分缝与结构设计。
3、混凝土垫层施工：
根据设计图纸要求。基底浇筑10cm厚，C15混凝土垫层，混凝土垫层每侧比基础宽出10cm。在挡墙基础的凹槽处，设置木模板。
4、钢筋安装：
现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌混凝土完后且砼达到2.5Mpa后，进行墙身钢筋安装。
钢筋现场加工、制作、绑扎。现场绑扎时，先划线，后摆筋、穿筋、绑扎，最后安放专用垫块，弹线时，注意间距、数量、标明加密箍筋位置。板筋先摆主筋，后摆副筋。摆放有焊接接头和绑扎接头的钢筋时，其接头位置同一截面接头数量，搭接长度按现行施工规范规定执行。钢筋交叉点采用铁丝扎牢。所有箍筋与受力钢筋垂直设置，箍筋弯钩叠合处，沿受力钢筋方向错开布置。为保证保护层厚度，垫块预制时厚度要准确，强度要保证。
5、模板工程：
A、模板设计
模板采用2.44m*1.22m*1.2cm 木胶板，模板的拼缝模板缝采用塑料条封贴，防止漏浆。板后使用成型方木竖向钉于模板后，方木间距10cm。模板采用拉杆螺栓固定间距经计算确定（见下面计算结果）,横向使用一根φ48×3.5mm钢管固定方木，竖向使用2根
φ48×3.5mm钢管，使用燕尾卡加双螺帽与对拉螺栓相固定。固定钢管间距与对拉螺栓间距相同。
模板示意简图如下：
所有模板及支架必须保证结构和构件的形状、尺寸和相对位置正确；具有足够的强度和稳定性；模板表面平整、接缝严密、不漏浆；制作简单，装拆方便，经济耐用。
模板接缝处理：
横向接缝处：除使用塑料条封贴外，竖向的方木应交错咬合(最少咬合30cm)，并加设两条横向钢管固定，以保证模板不出现变形。
竖向接缝处：除使用海绵条和塑料条封贴外，该区域的横向钢管应使用双钢管，并在两排横相钢管间加设横向的方木，间距15cm。
因为墙体的厚度变化，不同高度对拉螺栓需要设置不同的长度。因为墙体的厚度上下不同，为保证其厚度在墙内设置支撑钢筋。拟采用直径14的钢筋在墙面主筋之间按设计墙宽设置，设置间距40cm，呈梅花形布置。
B、模板的安装
在安装模板过程中应该注意以下几点：
a）模板安装前，必须经过正确放样，检查无误后才能立模安装。
b）模板必须支撑牢固、稳定，不得有松动、跑模、超标准变形下沉等现象。
c）模板应拼缝平整严密，并采取措施填缝，不得漏浆，模内必须干净。固定在模板上的预埋件和预留孔洞不得遗漏，模板安装必须牢固，位置准确。模板支撑完后，对板缝进行检查，对挡墙根部用水泥砂浆进行封堵。模板安装后应及时报检及浇筑混凝土。
d）模板采用拉杆螺栓固定时，端部应加垫块，拆模后其垫块孔应用膨胀水泥砂浆堵塞严密。
C、由于挡土墙的截面呈梯形，上窄下宽，在浇筑砼时可能引起模板上浮移位。为避免模板上浮移位，在浇筑挡土墙基础底板砼时，预埋Φ16钢筋，间距1米，用来固定墙身模板，这样有效地
防止了墙身模板的上浮位移，保证墙身砼的顺利浇筑。
6、现浇砼基础：
对于高差较小的挡土墙，先浇筑挡土墙下部平板基础，待有稍有强度后，在从始端至终端浇筑墙身。高差较大的在基础与墙身留置施工缝，基础施工完毕后绑扎墙身钢筋合模后在浇筑墙身。现浇砼基础采用C30混凝土，按挡土墙分段长，整段进行一次性浇灌，在清理好的垫层表面测量放线，立模浇灌。
7、现浇墙身砼：
a）现浇墙身砼采用C30混凝土。现浇钢筋砼挡土墙与基础的结合面，应按施工缝处理，下次施工前先进行凿毛，将松散部分的砼及浮浆凿除，并用水清洗干净，然后架立墙身模板，砼开始浇灌时，先在结合面上刷一层水泥浆或垫一层2—3公分厚的1：2水泥砂浆再浇灌墙身砼。挡墙每隔12米设一道沉降缝，宽2cm，采用塞沥青麻筋或涂沥青木板，塞入深度不小于200mm。
b）混凝土采用商砼，混凝土用砼运输车运至现场，可使用混凝土泵车泵送浇灌。在墙顶搭设平台，砼浇灌从低处开始分层均匀进行，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5倍，并与侧模保持5—10cm的距离，切勿漏振或过振。在砼浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施。浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平
挡土墙施工方案 1、工程概述 工程概况 本工程停车场挡土墙采用悬臂式路肩墙B，基础采用C15垫层+C30混凝土，混凝土挡土墙墙身采用C30 现浇砼，挡土墙每隔20米设一道2cm宽沉降伸缩缝，墙身设置泄水孔PVCΦ100@2000，墙顶设置碎石盲沟和排水沟排水系统； 悬臂式挡土墙断面，具体结构详见附图 2、施工方案 2.1 方案概述 本项目挡土墙施主要采用悬臂式挡土墙施工，钢筋混凝土结构。混凝土浇筑时采用砼运输罐车运到施工现场，由汽车泵入模，分层浇筑。 挡土墙基底承载力需满足设计要求，现场实测基底承载力不满足设计要求时需及时上报进行基底处理。
挡墙模板采用木模板结构，对拉固定安装。 3.2 整体施工工艺流程 整体施工工艺流程详见施工工艺流程图 挡土墙施工工艺流程图 3.3 施工准备 （1）所有进场材料经试验室检测均满足设计、规范要求，施工设备完好。 （2）在开工前组织技术人员认真学习了挡土墙施工方案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急
预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 （3）现场施工机械、人员配置满足施工需要及工期要求。 （4）施工前清除表面浮土和障碍物，开挖至设计标高，平整施工场地，并对现场地形地质进行核验。 （5）施工场地设置临时排水沟，做好防排水系统。 （6）合理堆放材料和机具。 （7）根据施工坐标及设计提供的导线点，挡土墙基坑进行定位放线。 3.4施工过程 根据设计要求及现场实际情况，挡墙施工流程如下：测量放样——基坑开挖——碎石垫层——模板安装——基础混凝土——墙身混凝土——养护——墙背回填 1.测量放样 施工前，根据施工图纸，放出边线桩及挡墙基槽开挖范围，在开挖边界外0.5m 处设保护桩，便于施工中随时检查。 2.基坑开挖 挡墙开挖采用挖机配合人工进行开挖，结合施工实际情况。挡土墙开挖施工做到了以下工作细节工作： （1）挡土墙开挖前做好场地截、排水工作。 （2）严格按照设计图纸进行开挖，确保挡土墙基础深度。基坑开挖后，进行地基承载力试验，若基底地质情况与图纸所示不符时，及时提出地基处理方案或加固措施，报设计及监理工程师批准并加以实施。施工基础前做好基础排水、夯实工作，保证基础干燥、平整、坚实。 （3）挡土墙基坑应分段开挖，并及时施工墙身，墙身不应有水平通缝，斜基底不得改缓或改陡。沉降缝按照图纸设计要求分段设置，宽度2cm，挡土墙施工时，按沉降缝位置分段施工，挡土墙施工完成后，沉降缝用沥青麻絮沿内、外、顶三方填塞，深度不小于20cm。 （4）基坑检查验收：基坑底在挖至近设计标高时，按设计和规范要求，检查基底地质情况和基底承载力是否满足设计规定；检查基坑的平面位置、断面尺寸、高程、倒坡等是否与设计相符合；检查基底处理和排水情况是否符合规范要求。只
悬臂式挡土墙施工工艺 1、主要技术特点： 悬臂式挡土墙构造简单厚度小、自重轻，挡土高度高，施工方便是钢筋混凝土挡土墙的重要形式，是一种轻型支挡结构物。其依靠墙身的重量及底板以上的重物（包括表面超载）来维持平衡。能适地基承载力低及地震区。 a）本工程悬臂式挡墙总长约650m，墙体高度需根据现场实际情况确定（参见挡土墙图纸及04J008第92页选型），且基础埋深度不低于1.5米，基底承载力要求在150Kpa。 b)在基础底面增加抗滑移的齿墙。 c）墙体设置泄水孔，间距为2-3m设一个，外斜坡度为５%，采用直径为100mmPVC管按梅花型布置；进水口下部用粘土夯实封层厚30cm，其反滤层设置为40cm厚粗粒层。 d）墙体每隔12m设置一道变形缝，缝宽2cm，伸缩缝处塞以沥青防水层或嵌入涂以沥青的木板。 2、地基处理： 本工程地基承载力应达到150Kpa，对于因挖基发现有淤泥层或软土层而超挖的部分可采用C15混凝土回填。若持力层2m范围内土层有变化，应及时通知设计单位调整挡土墙分缝与结构设计。
3、混凝土垫层施工： 根据设计图纸要求。基底浇筑10cm厚，C15混凝土垫层，混凝土垫层每侧比基础宽出10cm。在挡墙基础的凹槽处，设置木模板。 4、钢筋安装： 现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌混凝土完后且砼达到2.5Mpa后，进行墙身钢筋安装。 钢筋现场加工、制作、绑扎。现场绑扎时，先划线，后摆筋、穿筋、绑扎，最后安放专用垫块，弹线时，注意间距、数量、标明加密箍筋位置。板筋先摆主筋，后摆副筋。摆放有焊接接头和绑扎接头的钢筋时，其接头位置同一截面接头数量，搭接长度按现行施工规范规定执行。钢筋交叉点采用铁丝扎牢。所有箍筋与受力钢筋垂直设置，箍筋弯钩叠合处，沿受力钢筋方向错开布置。为保证保护层厚度，垫块预制时厚度要准确，强度要保证。 5、模板工程： A、模板设计 模板采用2.44m*1.22m*1.2cm 木胶板，模板的拼缝模板缝采用塑料条封贴，防止漏浆。板后使用成型方木竖向钉于模板后，方木间距10cm。模板采用拉杆螺栓固定间距经计算确定（见下面计算结果）,横向使用一根φ48×3.5mm钢管固定方木，竖向使用2根φ48×3.5mm
挡土墙施工工艺流程 1、工艺流程 施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝 2、施工方法 2.1施工场地准备 施工前，做好场地平整，为片石及周转材料的运输、堆放准备好场地。 清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。 2.2测量放样 测量放线，定出桩位中心线及开挖边界线。由施工队埋设护桩。 2.3基槽开挖 1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基，坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖，应按施工规范要求或监理工程师批准的方法处理，并按道路压实度标准夯实。 2、确保基槽边坡稳定，防止塌方； 3、做到排降水设施，保持基底干槽施工； 2.4挡墙砌筑 砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。砌筑时，先铺底浆，再放石块（先将石块的尖锐部分敲去），经左右轻
轻揉动几下后，再轻击石块，使灰缝砂浆被压实。在已砌筑好的石块侧面安砌时，在相邻侧面先抹砂浆，后砌石，并向下及侧面用力挤压砂浆，使灰缝挤实，砌体被贴紧。砂浆的铺砌见下图。 度 砂浆的铺砌示意图 以分段分层进行为原则。底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。较长的砌体除分层外，还要分段砌筑，两相邻段的砌筑高差不应超过1.2m ，分段处设置在沉降缝或伸縮缝的位置。分层砌筑时，先角石，后边石或面石，最后才填腹石（如下图）
护坡砌体自下而上逐层砌筑，其泄水孔、砂砾垫层同步进行。泄水孔可预留孔洞或埋设铁管，反滤层在砌高一层后，即填筑一层，当达到耳环墙位置时，清理边坡后进行耳墙砌筑。砌筑要求砂浆饱满、密实，其内不得填碎石，应填以块石，以保证其强度。砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象。 2.5沉降缝及泄水孔设置 沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。泄水孔采用梅花阵布置。 挡土墙的伸缩缝和沉降缝宽3cm（施工时缝内夹3公分厚的泡沫板或木板，施工完后抽出木板或泡沫板）从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝，厚100~200cm。 挡墙背泄水孔入口处采用碎石层进行过滤，以免泄水孔堵塞，影响排水。泄水孔坡度向外，无堵塞现象；沉降缝整齐垂直，上下贯通。 挡土墙泄水孔为ф100PVC管，泄水孔进口周围铺设0.5m3/m碎砾石，碎石外包土工布，下排泄水孔进口的以下铺设0.5m3/m的粘土层并历夯实。 2.6勾缝 墙面勾缝采用M7.5水泥砂浆勾带子缝。 2.7挡墙压顶施工 2.7.1挡墙压顶模板 （1）、支安模板，必须牢固，不得松动，跑模； （2）、模板拼缝严密不漏浆，模内保持清洁； （3）、模板隔离剂涂刷均匀，不得污染钢筋。
咸阳市上林北路（跨咸铜铁路）高架桥工程悬臂式挡土墙施工方案 编制： 审核： 审批： 中铁二十局第六工程有限公司上林北路 上跨咸铜铁路立交项目经理部 二O一五年三月十日
悬臂式挡土墙施工方案 第一章编制说明及工程概况 一、编制依据及原则 1、编制依据 1、上林北路（跨咸铜铁路）高架桥工程设计图纸 2、市政道路工程施工质量验收规程 3、现场勘探的有关资料 4、招投标文件及施工合同文件 2、编制原则 1、严格遵守国家有关政策、法律、法规 2、按照国家的法律、法规要求，安排环保工作 3、统筹安排，突出重点、难点工序，优化施工方案，合理安排施工进度计划，合理配置施工所需劳、材、机具设备，实行标准化作业，组织连续均衡生产，做好工序衔接，紧张有序，加强施工过程监控，确保工程质量。 二、工程概况 咸阳市上林北路（跨咸铜铁路）高架桥工程北侧起点接货运铁路南侧正在施工的朝阳四路，向南依次跨越望贤路十字、碱滩路、咸铜铁路、金旭大道十字，与咸阳渭河四号桥相接。 主线全长1.696km，道路规划标准宽度50米。道路采用高架桥的形式依次跨越望贤路交叉口、碱滩路、咸铜铁路和金旭大道交叉口，桥梁长度1745.198延米，其中，主线桥长1095.7延米、A匝道171.6延米、B匝道171.6延米、C匝道153.228延米、D匝道153.07延米；道路引道长度1051.878
米，主线600米，A匝道108.394米、B匝道118.394米、C匝道113.461米、D匝道111.629米。主线高架桥在望贤路交叉口和金旭大道交叉口设A、B、C、D四条匝道完成上下桥交通转换。 引道挡土墙防护墙身底板均采用C30钢筋混凝土现浇，挡土墙埋深不小于1m，基底夯填厚0.8m级配碎石垫层，挡土墙在地面以上0.3m设置泄水孔，墙背设土工布碎石反滤层。挡墙高差小于0.8m时，采用特制侧石代替悬臂挡墙。主线引道及匝道悬臂式挡土墙共1528.9m，下穿非机动车道悬臂式挡土墙共589.9m。（详见表2-1） 表2-1 悬臂式挡土墙主要工程数量表 三、施工总体部署 1、总体实施方案 依据工程特点、施工难易程度以及各部位施工面的陆续展开，我部首先对金旭路十字以南里程为K1+393至K1+563进行施工，然后对AK0+000至AK0+110、BK0+170至BK0+290进行平行流水法施工，最后对望贤路十字以北里程为K0+129至K0+302进行施工。C匝道、D匝道、下穿通道段悬臂式挡土墙待施工场地、施工条件具备后在进行施工。悬臂式挡土墙采用挖掘机开槽，压路机配合人工处理基底，模板采用竹胶板，分两次浇筑成型，特制侧石采
挡土墙施工工艺流程
挡土墙施工工艺流程 1、工艺流程 施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝 2、施工方法 2.1施工场地准备 施工前，做好场地平整，为片石及周转材料的运输、堆放准备好场地。 清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。 2.2测量放样 测量放线，定出桩位中心线及开挖边界线。由施工队埋设护桩。 2.3基槽开挖 1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基，坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖，应按施工规范要求或监理工程师批准的方法处理，并按道路压实度标准夯实。 2、确保基槽边坡稳定，防止塌方； 3、做到排降水设施，保持基底干槽施工； 2.4挡墙砌筑 砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。砌筑时，先铺底浆，再放石块（先将石块的尖锐部分敲去），经
左右轻轻揉动几下后，再轻击石块，使灰缝砂浆被压实。在已砌筑好的石块侧面安砌时，在相邻侧面先抹砂浆，后砌石，并向下及侧面用力挤压砂浆，使灰缝挤实，砌体被贴紧。砂浆的铺砌见下图。 度 砂浆的铺砌示意图 以分段分层进行为原则。底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。较长的砌体除分层外，还要分段砌筑，两相邻段的砌筑高差不应超过1.2m ，分段处设置在沉降缝或伸縮缝的位置。分层砌筑时，先角石，后边石或面石，最后才填腹石（如下图）。角石安放好后，从两边至中心进行，然后由边向中。
护坡砌体自下而上逐层砌筑，其泄水孔、砂砾垫层同步进行。泄水孔可预留孔洞或埋设铁管，反滤层在砌高一层后，即填筑一层，当达到耳环墙位置时，清理边坡后进行耳墙砌筑。砌筑要求砂浆饱满、密实，其内不得填碎石，应填以块石，以保证其强度。砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象。 2.5沉降缝及泄水孔设置 沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。泄水孔采用梅花阵布置。 挡土墙的伸缩缝和沉降缝宽3cm（施工时缝内夹3公分厚的泡沫板或木板，施工完后抽出木板或泡沫板）从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝，厚100~200cm。 挡墙背泄水孔入口处采用碎石层进行过滤，以免泄水孔堵塞，影响排水。泄水孔坡度向外，无堵塞现象；沉降缝整齐垂直，上下贯通。
悬臂式挡土墙施工工艺1、主要技术特点： 悬臂式挡土墙构造简单厚度小、自重轻，挡土高度高，施工方便是钢筋混凝土挡土墙的重要形式，是一种轻型支挡结构物。其依靠墙身的重量及底板以上的重物（包 。 管2 分缝与结构设计。 3、混凝土垫层施工： 根据设计图纸要求。基底浇筑10cm厚，C15混凝土垫层，混凝土垫层每侧比基础宽出10cm。在挡墙基础的凹槽处，设置木模板。
4、钢筋安装： 现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌混凝土完后且砼达到2.5Mpa后，进行墙身钢筋安装。 钢筋现场加工、制作、绑扎。现场绑扎时，先划线，后摆筋、穿筋、绑扎，最后安放专用垫块，弹线时，注意间距、数量、标明加密箍筋位置。板筋先摆主筋，后摆副筋。摆 5 A 定×3.5mm 横向接缝处：，并加
设两条横向钢管固定，以保证模板不出现变形。 竖向接缝处：除使用海绵条和塑料条封贴外，该区域的横向钢管应使用双钢管，并在两排横相钢管间加设横向的方木，间距15cm。 因为墙体的厚度变化，不同高度对拉螺栓需要设置不同的长度。因为墙体的厚度上下不同，为保证其厚度在墙内设置支撑钢筋。拟采用直径14的钢筋在墙面主筋之间按设计墙 B b C、由于挡土墙的截面呈梯形，上窄下宽，在浇筑砼时可能引起模板上浮移位。为避免模板上浮移位，在浇筑挡土墙基础底板砼时，预埋Φ16钢筋，间距1米，用来固定墙身模板，这样有效地防止了墙身模板的上浮位移，保证墙身砼的顺利浇筑。
6、现浇砼基础： 对于高差较小的挡土墙，先浇筑挡土墙下部平板基础，待有稍有强度后，在从始端至终端浇筑墙身。高差较大的在基础与墙身留置施工缝，基础施工完毕后绑扎墙身钢筋合模后在浇筑墙身。现浇砼基础采用C30混凝土，按挡土墙分段长，整段进行一次性浇灌，在清理好的垫层表面测量放线，立模浇灌。 7 c）砼浇灌过程中应派出木工、钢筋工、电工及试验工在现场值班，发现问题及时处理。由专人负责每一车砼的坍落度试验，确保砼坍落度在120~180cm之间。 d）砼强度件制作应在现场浇灌地点随机制取，每100立方砼应制作至少3组试件（不足100方时，按100方计），供于后期检验强度使用。但本工程12米为一个施工段，每次浇筑均留置试块。
混凝土挡土墙施工工艺 1、基槽挖土方：本工程挖基槽土方采用人工配合挖掘机进行开挖。挖基配合墙体施工分段进行，先测量放线，定出开挖中线及边线，起点及终点，设立标桩，注明高程及开挖深度，用1m3反铲挖掘机开挖，多余的土方装车外运弃土。在施工过程中，应根据实际需要设置排水沟及集水抗进行施工排水，保证工作面干燥以及基底不被水浸。 2、地基处理：当挖基发现有淤泥层或软土层时，需进行换土处理，报请监理工程师批准后，才能进行施工。 3、碎石垫层施工：根据设计图纸现浇钢筋砼挡土墙。基底铺20公分厚碎石垫层，并用打夯机夯入地基土。以增加基底摩擦系数。混凝土挡土墙的基础垫层为C10砼垫层10公分厚。 4、钢筋安装： 现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌砼完后且砼达到2.5Mpa后，进行墙身钢筋安装。 预制钢筋砼挡土墙的基础钢筋分二次安装，第一次安装最底层的钢筋，基础达到一定强度，安装好预制墙身后，再安装第二阶的基础钢筋。 5、现浇砼基础：按挡土墙分段长，整段进行一次性浇灌，在清理好的垫层表面测量放线，立模浇灌。 6、现浇墙身砼：现浇钢筋砼挡土墙与基础的结合面，应按施工缝处理，即先进行凿毛，将松散部分的砼及浮浆凿除，并用水清洗干净，然后架立墙身模板，砼开始浇灌时，先在结合面上刷一层水泥浆或垫一层2—3公分厚的1：2水泥砂浆再浇灌墙身砼。 墙身模板采用光面七夹板拼装，竖枋用8×10cm枋间距为40cm，用钢管作围楞，用8×10c m的木枋作斜撑进行支撑，侧模用ф16的螺栓对拉定位，螺栓间距为80cm，螺栓穿孔可采
用内径为20—25cm的硬塑料管，拆模时，将螺栓拔出，再用1:2水泥砂浆堵塞螺栓孔，墙身模板视高度情况分一次立模到顶和二次立模的办法，一般4米高之内为一次立模，超过4米高的可分二次立模，亦可一次立模。当砼落高大于2.0m时，要采用串筒输送砼入模，或采用人工分灰，避免砼产生离析。砼由砼搅拌站加工，用砼运输车运至现场，在墙顶搭设平台，用吊机吊送砼至平台进行浇灌，砼浇灌从低处开始分层均匀进行，分层厚度一般为30c m，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5倍，并与侧模保持5—10cm的距离，切勿漏振或过振。在砼浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平整。 砼浇灌过程中应派出木工、钢筋工、电工及试验工在现场值班，发现问题及时处理。 砼强度件制作应在现场拌和地点或浇灌地点随机制取，每工作班应制作不少于2组试件（每组3块）。 砼浇灌完进行收浆后，应及时洒水养护，养护时间最少不得小于7天，在常温下一般24小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏墙面。 7、伸缝缩、沉降缝及泄水孔的处理 现浇灌钢筋砼挡土墙的伸缩缝和沉降缝宽2cm（施工时缝内夹2公分厚的泡沫板或木板，施工完后抽出木板或泡沫板）从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝，深15cm。 挡土墙泄水孔为ф10cm的硬质空心管，泄水孔进口周围铺设50×50×50cm碎石，碎石外包土工布，下排泄水孔进口的底部铺设30cm厚的粘土层并历夯实。 挡土墙施工工艺流程图

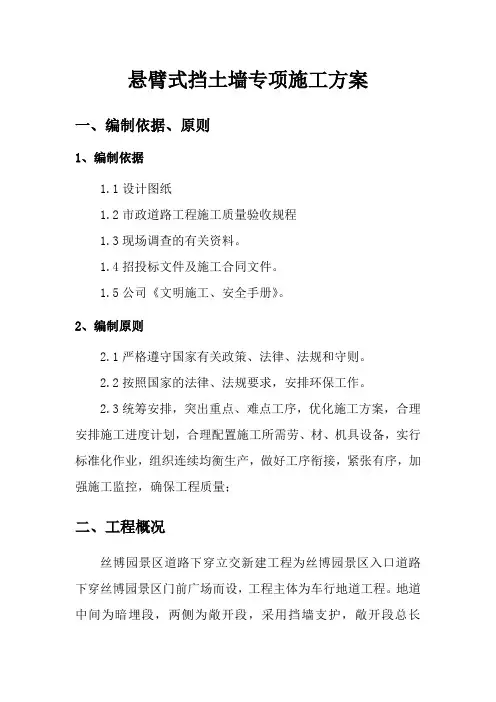

悬臂式挡土墙专项施工方案 一、编制依据、原则 1、编制依据 1.1设计图纸 1.2市政道路工程施工质量验收规程 1.3现场调查的有关资料。 1.4招投标文件及施工合同文件。 1.5公司《文明施工、安全手册》。 2、编制原则 2.1严格遵守有关政策、法律、法规和守则。 2.2按照的法律、法规要求，安排环保工作。 2.3统筹安排，突出重点、难点工序，优化施工方案，合理安排施工进度计划，合理配置施工所需劳、材、机具设备，实行标准化作业，组织连续均衡生产，做好工序衔接，紧有序，加强施工监控，确保工程质量； 二、工程概况 丝博园景区道路下穿立交新建工程为丝博园景区入口道路下穿丝博园景区门前广场而设，工程主体为车行地道工程。地道中间为暗埋段，两侧为敞开段，采用挡墙支护，敞开段总长
