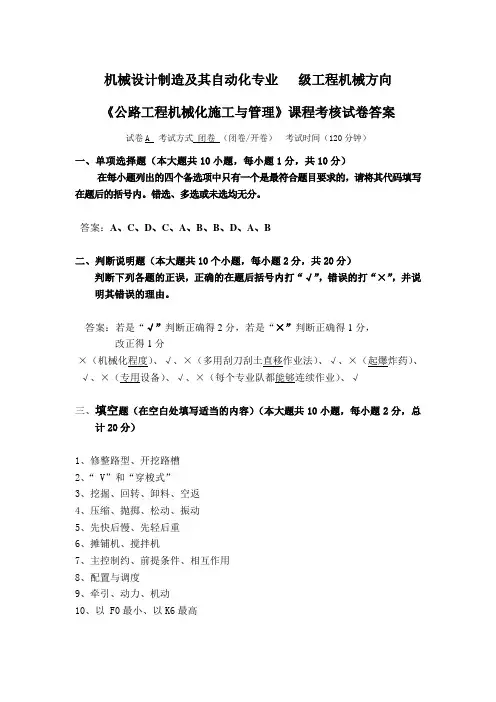

机械设计制造及其自动化专业级工程机械方向
《公路工程机械化施工与管理》课程考核试卷答案试卷A 考试方式闭卷（闭卷/开卷）考试时间（120分钟）
一、单项选择题（本大题共10小题，每小题1分，共10分）
在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
答案：A、C、D、C、A、B、B、D、A、B
二、判断说明题（本大题共10个小题，每小题2分，共20分）
判断下列各题的正误，正确的在题后括号内打“√”，错误的打“×”，并说明其错误的理由。
答案：若是“√”判断正确得2分，若是“×”判断正确得1分，
改正得1分
×（机械化程度）、√、×（多用刮刀刮土直移作业法）、√、×（起爆炸药）、√、×（专用设备）、√、×（每个专业队都能够连续作业）、√
三、填空题（在空白处填写适当的内容）（本大题共10小题，每小题2分，总
计20分）
1、修整路型、开挖路槽
2、“ V”和“穿梭式”
3、挖掘、回转、卸料、空返
4、压缩、抛掷、松动、振动
5、先快后慢、先轻后重
6、摊铺机、搅拌机
7、主控制约、前提条件、相互作用
8、配置与调度
9、牵引、动力、机动
10、以 F0最小、以K6最高
四、简答题（本大题共4小题，每小题8分，总计32分）
1、简述推土机的使用范围以及提高推土机生产率的途径。
答：要点
推土机适宜于Ⅳ级以下土壤的短距离推运工作，推土机的合理运距为50~100m。（2）
缩短推土机作业的循环时间（合理选择运距、发动机功率）；（2）
提高时间利用系数（施工组织，选择机型）；（2）
减少土壤的漏损等（施工作业方法）。（2）
2、沥青混合料路面压实作业分为哪几个阶段，目的是什么？
答：要点
压实按初压、复压、终压三个阶段进行。（2）
初压的目的；整平和稳定沥青混合料，为复压创造有利条件，是基础，（2）复压的目的：使沥青混合料密实、稳定、成形，是关键，（2）
终压的目的：消除轮迹，最后形成平整的压实面。（2）
3、沥青加热设备的作用是什么？常用的有哪些设备？
答：要点
作用：
将固态沥青加热熔化，使其达到一定的温度，并且能够保温。（4）常用设备：
导热油加热，中压水加热、太阳能加热，红外线加热。（各1分）
4、简述路面基层机械化施工机群的工作过程（可用框图表示）(8分)。
答：要点
五、综述题（共18分）
公路施工中，选择施工机械的基本原则是什么？应从哪些方面进行施工机械的合理选择？高等级公路采用热拌沥青混合料路面需要哪些施工机械设备？选择压路机质量和振幅怎样与摊铺机摊铺层厚度相适应？
答：要点
基本原则：（4分）
（1）施工机械与工程项目的具体实际相适应。
（2）使用机型应有较好的经济性
（3）应能保证工程质量要求和施工安全
（4）机械的合理组合―机械化施工方案的形成
合理选择：（5分）
（1）根据作业内容，
（2）根据土质条件，
（3）根据运距，
（4）根据气象条件
（5）根据作业效率
机械设备：（4分）
沥青混合料拌合设备，沥青混合料摊铺机，自卸汽车，压路机，沥青洒布机，装载机。
适应要求：（5分）
摊铺层厚度小于6cm，最好使用振幅为0.35～0.60mm的中小型振动压路机；避免材料出现推料、波浪、压坏骨料等现象。
摊铺层厚度大于10cm，最好使用振幅为1.00mm的大中型振动压路机；满足压实度要求。
