储罐投用方案
T-301-02 罐自建罐至今未经过大规模检修，这次停工检修对该罐进行一次彻底检修。该罐进行了机械清洗，在清罐完成达到施工动火作业的基础上对油罐中央排水系统和加温盘管进行了检维修；油罐一二次密封的更换；雷达液位计的更换以及自动采样器和搅拌器的安装，这一系列的检修改动对这次油罐检维修再投用运行意义重大，做好这次油罐检维修后初次投用工作非常关键。
一、组织
1、工作小组
组长:
副组长:
组员:
2、安全环保组
组长:
副组长:
组员:
3、保运组
组长:
副组长:
组员:
4、职责
工作小组职责主要负责油罐投用方案的实施, 统筹组织各部门协调工作。
安全环保组职责主要负责整个投用运行中的安全环保工作。
保运组职责主要负责投用运行期间的检查、监督管理工作，及时解决在运行过程中出
现的故障。
二、技术规范
GB50128-2005 立式圆筒钢制焊接储罐施工及验收规范
三、施工交接检查
1.设备隐蔽组进行油罐内部检查，检查要求不允许油罐内有杂物，罐内清洁干净，油罐内部防腐
符合要求，安装设备符合设计技术要求。
2.质量组进行油罐浮盘检查，确认浮盘一二次密封安装合格，浮盘无塌陷现象，浮船浮舱检查无
泄漏点，浮盘支柱密封检查确认。
3.油罐区卫生检查，确保油罐进油前卫生良好。
四、油罐进油前准备工作
1.进行中央排水管的试压工作，确保中央排水管符合使用技术要求。
2.油罐加热盘管的打压试漏，确保加热盘管无漏点存在。并且对加温盘管进行测厚标定。
3.搅拌器安装确认，外部初步确认搅拌器安装符合技术要求。
4.自动采样器安装检查，外部检查自动采样器安装确认合格以及油罐内部安装检查。
5.人工雷达液位计安装检查，检查雷达液位计安装确认符合安装技术要求，并且检查雷达液位计
零液位准确性。
6.油罐各仪表检查，现场确认安装完好，以及确认仪表在检定周期内使用。
7.油罐容积重新标定，配合质检部门做好油罐检修后容积标定，以及确认油罐检尺孔安装是否标
准。
8.确保油罐内无杂物后封罐。对油罐人孔，排污孔，浮盘上人孔进行安装密封到达安装要求。
9.油罐静电接地设施是否完好，油罐走梯，操作平台检查，以及油罐消防设施检查要到位，泡沫
发生器检查及确认油罐喷淋能否正常开启。
10.油罐封罐后进行盲板拆除工作，拆除油罐进出口阀门处盲板，油罐加热盘管进出口阀门处盲
板。
五、进油前确认工作
1.油罐脱水阀确认关闭。
2.确认油罐加热盘管进出阀门处于关闭状态。
3.再次确认油罐盲板已完全拆除。
4.联系调度准备进油
六、进油及进油后检查工作
1.利用相邻油罐进行压油作业，进油时先打开罐根收油二次阀，再打开罐根收油一次阀，控制好
进油速度，在浮盘未起浮前，进油速度必须控制在1m/s 以内。
2.在进油时计量员协同仪表就雷达液位计进行进油液位校准工作，并随时确认进油量以及进油速
度。
3.在进油的同时将采样器、搅拌器、人孔、排污孔安装密封性进行确认，确认无渗漏现象。确认油
罐脱水阀无渗漏现象，继续进油。
4.仪表确认相关仪表运行正常，如有问题及时报告车间领导。在油罐进4 油到米时，投用加热
系统，调节油温，观察油罐温度计运行是否符合要求。
5.专人负责油罐浮盘起浮工作，该工作人员应及时与计量人员联系，确认油罐液位，确认油罐
浮盘升起，及时了解浮盘起浮状况，如有问题及时与车间领导联系，当浮盘无法正常起浮及时停止进油工作，报告车间领导，仔细检查现场，了解并解决问题后，在确保达到再次可以进油的状况下方能再次进油。
6.浮盘平稳起浮后，进油到3 米位置时，联系车间领导，经同意后结束进油工作，做好油品计量
工作以及相关记录。
7.进油结束后联系相关部门，对油罐进行封罐处理，关闭油罐二次收油阀，油罐静止两小时后
进行脱水操作，对油罐进行检尺、测温，对油罐进行计量计算。油罐进行静止观察。
8.化验车间组织采样，利用自动采样器采样和人工采样进行对比，化验分析对比。
七、进油结束后静止观察工作
1. 油罐静止期间专人负责该罐的巡检工作，每1 小时巡检一次，确认油罐各安装处密封性合格状
况以及罐体有无渗漏，如有渗漏现象及时与车间领导联系，并当场积极采取相应措施。
2. 观察油罐液位稳定情况。每4 小时计量一次，并且观察雷达液位计显示是否平稳准确，温度计
显示是否真实可靠。
T301-1-2 罐投用试运行正常后，由生产技术部组织牵头组织，检查验收合格后交予储运车间进入正式生产运行阶段。
附表1 储罐封罐前检查表
附表2 储罐进油前检查表
附表3 储罐加温盘管水压试验报告
附表4 储罐一、二次密封验收报告
附表5 储罐中央排水管水压试验报告
附表6 储罐雷达液位计校准表
附表7 储罐温度计校准表
附表8 储罐巡检表
附表9 储罐计量表
附表10 人工采样与自动采样器分析数据对比表
注：1、每次新罐或清罐完毕，设备专工采用此表组织验收，并要求参加验收的相关（包括工程、安全环保部、储运车间）人员签名。
2 、验收须带工具：手电、测爆仪、扳手、卷尺
3、封罐前，设备专工组织专人再次检查，确认无问题后再封罐。验收人员签名：
罐号：检查人日期:
注：1、每次新罐做好投用准备工作后，设备专工、工艺专工、安全专工需按专业分工填写此表。
2、每次进油前，岗位操作人员、中控室再次填写此表。
检查人员签名:
王老吉大健康产业（梅州）有限公司不锈钢储罐采购安装及相关服务项目 储罐制作、安装施工方案 审批： 审核： 编制： 江苏正益机电设备有限公司
目录 1．编制说明---------------------------------------------- ----- - 2．编制依据---------------------------------------------------- 3．工程概况----------------------------------------------------- 4．施工准备---------------------------------------------------- 5．施工方法的选择------------------------------------------- 6．施工程序、方法、技术要求及质量标准----------------- 7．焊接工艺---------------------------------------------------- 8．罐体试验----------------------------------------------------- 9．施工质量保证措施---------------------------------------- 10．施工安全措施--------------------------------------------------11．施工技术措施--------------------------------------- 12．附表、附图-------------------------------------------------
10 11 12
施工方案13
§ 1.1 总体施工方案 1、液压提升倒装自动焊工艺 a、本工程二台20000m3内浮顶罐采用液压提升倒装自动焊工艺进行施工，施工工艺流程图如后图 所示。 b、罐底板、罐壁板在本部生产基地进行深度工厂化预制，利用进口的龙门自动切割机，切割 下料和坡口加工一次成型。 c、油罐纵缝和环缝外口采用CO2气体保护自动焊，内口采用CO2气体保护半自动焊；油罐 底板采用埋弧焊+碎丝焊。 2、液压提升倒装自动焊施工工艺流程图
§ 1.2 油罐预制方案 1、罐底预制 a、罐底预制主要是弓形边缘板和中幅板的切割。罐底中幅板、边缘板采用净料预制技术, 用龙门自动切割机切割钢板的直边和坡口，罐底边缘板弧线采用半自动火焰切割机切割。 b、罐底板预程序如下： c、底板预制前应绘制排板图，并应符合下列规定 罐底的排板直径，宜按设计直径放大0.1 % -0.2 % ; 边缘板沿罐底半径方向的最小尺寸，不得小于700mm 弓形边缘板的对接接头，宜采用不等间隙，外侧间隙宜为6-7mm内侧间隙宜为8-12mm 中幅板的宽度不得小于1000mm长度不得小于2000mm 底板任意相邻焊逢之间的距离不得小于200mm d
测量部位允许偏差（mr） 长度AB CD± 2 对角线之差AD-BC< 3 宽度AC, BD EF± 2 2、壁板预制 a、壁板预制主要为板料检验、切割下料和滚圆三个过程，进行工厂化施工，壁板预制工艺 流程如下： b、壁板预制前，根据设计要求、施工规范及钢板实际到货规格绘制排板图，报设计及监理 单位批准，并应符合下列要求： 底圈壁板纵缝，宜向同一方向逐圈错开，其间距不得小于500mm 底圈壁板纵向焊缝与罐底边缘板的对接缝之间的间距不得小于200mm 罐壁开孔接管或开孔接管补强板外缘与罐壁纵向焊缝之间的距离，不得小于200 mm 与环向焊缝之间的距离，不得小于100 mm； 包边槽钢对接接头与罐板纵向焊缝之间的距离不得小于200mm 壁板宽度为1800mm长度不得小于6000mm 壁板尺寸的允许偏差应符合下表: 测量部位允许偏差（mr） 中幅板尺寸测量部位 二厂f 1 \ \ r / F 1 弓形边缘板尺寸测量部位
§1施工方案
§1.1 总体施工方案 １、液压提升倒装自动焊工艺 a、本工程二台20000m3浮顶罐采用液压提升倒装自动焊工艺进行施工，施工工艺流程图如 后图所示。 b、罐底板、罐壁板在本部生产基地进行深度工厂化预制,利用进口的龙门自动切割机,切割 下料和坡口加工一次成型。 c、油罐纵缝和环缝外口采用CO2气体保护自动焊，口采用CO2气体保护半自动焊；油 罐底板采用埋弧焊+碎丝焊。 ２、液压提升倒装自动焊施工工艺流程图
§1.2 油罐预制方案 １、罐底预制 a、罐底预制主要是弓形边缘板和中幅板的切割。罐底中幅板、边缘板采用净料预制技术， 用龙门自动切割机切割钢板的直边和坡口，罐底边缘板弧线采用半自动火焰切割机切割。 b、罐底板预程序如下： c、底板预制前应绘制排板图，并应符合下列规定 ●罐底的排板直径，宜按设计直径放大0.1％-0.2％; ●边缘板沿罐底半径方向的最小尺寸，不得小于700mm； ●弓形边缘板的对接接头，宜采用不等间隙，外侧间隙宜为6-7mm；侧间隙宜为 8-12mm； ●中幅板的宽度不得小于1000mm，长度不得小于2000mm； ●底板任意相邻焊逢之间的距离不得小于200mm。 d、中幅板的尺寸允许偏差应符合下表的规定
２、壁板预制 a、壁板预制主要为板料检验、切割下料和滚圆三个过程，进行工厂化施工，壁板预制工艺 流程如下： b、壁板预制前，根据设计要求、施工规及钢板实际到货规格绘制排板图，报设计及监理单 位批准，并应符合下列要求： ●底圈壁板纵缝，宜向同一方向逐圈错开，其间距不得小于500mm； ●底圈壁板纵向焊缝与罐底边缘板的对接缝之间的间距不得小于200mm； ●罐壁开孔接管或开孔接管补强板外缘与罐壁纵向焊缝之间的距离，不得小于200 mm； 与环向焊缝之间的距离，不得小于100 mm； ●包边槽钢对接接头与罐板纵向焊缝之间的距离不得小于200mm； ●壁板宽度为1800mm，长度不得小于6000mm。 ●壁板尺寸的允许偏差应符合下表：
王老吉大健康产业(梅州)有限公司不锈钢储罐采购安装及相关服务项目 储罐制作、安装施工方案 审批: 审核: 编制: 江苏正益机电设备有限公司
目录 1．编制说明---------------------------------------------- ------ 2．编制依据---------------------------------------------------- 3．工程概况----------------------------------------------------- 4．施工准备---------------------------------------------------- 5．施工方法的选择------------------------------------------- 6．施工程序、方法、技术要求及质量标准----------------- 7．焊接工艺---------------------------------------------------- 8．罐体试验----------------------------------------------------- 9．施工质量保证措施---------------------------------------- 10．施工安全措施-------------------------------------------------- 11．施工技术措施--------------------------------------- 12．附表、附图-------------------------------------------------
一、编制说明： 1．1 本工程为XXXXXXXX工程，粗溶剂罐、精溶剂罐、消防储水罐需要现场制作，为确保工程安全、优质、高效，特编制此方案。 1．2 此方案中对施工准备、施工程序、施工方法和技术要求、质量标准、施工质量、安全保证措施、冬雨季施工措施等均作了详细地说明。 二、编制依据： 2．1 《钢制焊接常压容器》JG/T4735-1997； 2．2 《工业设备、管道焊接工程施工验收规范》GB50235-97； 2．3浙江传化合成材料10万吨/年顺丁橡胶装置储罐施工图； 2．4 焊接结构技术要求（HG20583-1998）； 2．5 焊缝射线探伤标准（JB4735-97）。 2．6《石油化工立式圆筒形钢制焊接储罐设计规范》（SH3046-92）。 2．7《立式圆筒形钢制焊接贮罐施工及验收规范》（GB50128-2005）。 2．8《钢制压力容器焊接规程》（JB/4709-2000）。 三、工程概况： 3．1粗溶剂罐、精溶剂罐、消防储水罐是10万吨/年顺丁橡胶工程中的重要设备，为立式圆柱体储罐。它主要由底板组合体、筒体、清扫孔、接管等附件和顶盖板内件组成，所用材料为Q235B。 四、施工准备： 4．1 技术准备 4．1．1 组织有关人员对图纸进行会审，及时发现并解决图纸中存在的问题。4．1．2 施工方案已经审批，并对施工人员进行技术交底和技术培训，明确施工方法/施工程序及质量标准要求。 4．1．3 审查原材料质量证明书，组织材料验收、清点，现场的原材料应对其规格、数量、质量进行检查。 4．1．4 确认焊工资格，凡参加成品硫酸罐施工的焊工，必须持劳动部门颁发
的且钢材组别、焊接方法和焊接位置与实际工程相一致的焊接资格证，否则不得上岗。 4．2 施工现场准备 4．2．1 施工用的水、电、气可满足需要，并能保证连续施工。 4．2．2 现场组装平台已铺设，面积100m 2，钢板δ=18mm 。 4．2．3 施工所需材料供应到75%以上，贮罐底板及支撑工字钢已除锈、防腐完毕。 4．2．4 施工所需工、机具已齐全，并处于完好状态。 五、施工方法的选择： 采用内滑道、群桅杆倒链多点倒装施工法以粗、精溶剂罐为例：即在贮槽壁内侧沿φ=13.5m 直径对称均布12根高3.5m 的金属桅杆（φ219×4.5的无缝钢管），桅杆后背两根斜拉撑（∠75×6）焊在贮槽底板上，每根桅杆的顶部配一个10T 的倒链作为起吊工具，每次起吊的高度稍高于带板宽度。罐壁吊点设在距壁板上口1/3位置处。上部带板首先组装，同时将连接其上的角钢圈装好。吊时，由12人同时操作手拉葫芦，要求用力、速度尽量均匀一致。以免发生倾斜，依照此方法依次组装以下各带板。 由此可知，采用倒装施工的关键在于选择吊装工具，下面就倒链的选择进行可行性分析： 5．1 起吊倒链的选择及可行性分析 根据罐体部分起吊部分的总重量吨，选择了10T 的起吊倒链。由于每个倒链承受的实际最大重量可用下式来表达： W= 式中：Q ——起升罐体的总重量（Q=65.7吨） N ——倒链的数量（与立柱数量相同），N=12 K ——倒链的工作效率。一般取 K=0.7 所以 W= =7.8吨＜10T 。 故选择10T 起升倒链可行。（其它储罐的施工方法同上） 六、施工程序、方法、技术要求及质量标准 6．1 施工程序 施工前准备（技术、材料、工机具、现场准备）→材料验收→基础验收 Q K ·N 12×0.7 65.7
储罐施工方案 1) 概况 本项目为赢创特种化学（上海）有限公司新增储罐项目，共计3台储罐的制作、安装，储罐分为200m3计2台、0.5m3计1台。其中V-5003体积较小，我司建议这台储罐在加工厂内制作，其余2台储罐S5480、S5980为锥顶罐，2台储罐均为斜底，斜度为5%，储罐总重约38.5吨，储罐主体材质为S30403和S31603，梯子平台材质为Q235B。 2) 编制依据 立式圆筒形钢制焊接油管设计规范GB50341-2003 立式圆筒形钢制焊接储罐施工及验收规范GB50128-2014 承压设备无损检测JB/T4730.1~4730.6 储罐本体设计图纸 3) 施工方法概述 本项目共3台储罐现场安装，预制地点选择在我司张家港加工厂，运输至现场进行安装。采用倒装法进行安装。考虑到提升立柱的高度是否与罐顶板碰撞等问题，我司拟将安装完最上层3带板之后再安装罐顶板。 4) 储罐预制 储罐的下料、壁板滚圆、喷砂、喷底漆、顶板下料制作、喷砂、喷漆等预制工作均在我司加工厂完成。预制完成后检查几何尺寸、弧度，合格后再进行喷砂、防腐（在工厂仅做底漆，并把接缝位置边缘预留50mm宽不做底漆。当一切预制工作完成且检查合格后运至现场进行安装。 预制前的相关要求： ●按照施工图中的筒体直径制作弦长不小于2m的弧形样板，用于壁板卷制和 成型后的弧度检查。弧形样板采用镀锌铁皮或铝皮制作，每次使用完应注意 保管，防止变形； ●碳钢板采用半自动机械切割。钢板边缘加工面应平滑，不得有夹渣、分层、 裂纹及熔渣等缺陷。火焰切割坡口产生的表面硬化层应磨除； ●焊接接头的坡口形式和尺寸，应严格按照图纸的要求加工； ●所有预制构件在保管、运输及现场堆放时，应采取有效措施防止变形（所有钢 板存放时下部应均匀布置3块木方，禁止将钢板直接堆放在地面上，并且各 钢板间应用木方进行隔离）、损伤和污染； 壁板预制前应绘制排版图，经设计批准方可下料制作，壁板排版时应符合以下规定： ●各圈壁板的纵向焊缝宜向同一方向逐圈错开，其间距宜为板长的1/3，并且不
立式储罐现场制作 施工方案
湖南海利化工股份有限公司杂环项目现场制作储罐 施工方案 湖南海利工程安装有限公司 7月1日
目录 一、工程概况 二、编制说明和编制依据 三、施工准备 四、储罐的预制 五、储罐起升方式 六、储罐组对、安装 七、储罐的焊接 八、储罐检验 九、质量要求和保证质量措施 十、安全、文明施工要求 十一、资源需求配置计划
一、工程概况 本工程是湖南海利化工股份有限公司在海利常德农药化工有限公司投资兴建杂环项目配套原材料和产品储藏的灌区子项工程，共有立式圆筒形钢制焊接储罐8台，其中100m32台，200m36台，制作安装总吨数约为10吨，其中不锈钢约6.7吨，储罐具体规格、材质如下表。 二、编制说明和编制依据 2.1编制说明 由于本工程预制、组对、焊接工作量较大，且存在多出交叉作业，大大增加了本工程施工难度，为更好贯彻公司的质量方针，为建设单位提供满意的优质工程和服务，我公司将集中优势兵力，合理组织安排施工，坚持质量第一，严格控制过程，安全文明施工，确保按期完成，全力以赴争创优质工程，为达到上述
目标，特编制本方案指导施工。 2.2编制依据 1）湖南海利工程咨询设计有限公司提供的设计图纸 2）《立式圆筒形钢制焊接储罐施工及验收规范》GB50128－3）《立式圆筒形钢制焊接油罐设计规范》GB50341- 4）《石油化工立式圆筒型钢制贮罐施工工艺标准》SH3530-93 5）《现场设备、工业管道焊接施工及验收规范》GB50236-？ 6）《钢制压力容器焊接规程》JB/T4709- 7）《焊接接头的基本形式与尺寸》 GB985-88 8）《石油化工设备安装工程质量检验评定标准》SH3514- 三、施工准备 3.1施工现场准备 3.1.1 施工现场按照常德公司的要求进行布置，场地平整，施工用水、电、路畅通。 3.1.2土建基础施工完毕，基础经交接合格，具备施工条件。 3.1.3各类施工人员配备齐全，特种设备操作人员具备相应的资质。 3.1.4施工用各类机具落实到位，并运现场至按规定位置就位。
目录 1．编制说明 1 2．工程概况 1 3．编制依据 2 4．施工方法 2 5．焊接工艺及主要焊接顺序15 6．质量保证措施21 7．资源配置计划23 8．质量保证措施23 9．HSE施工管理计划26
1、编制说明 1.1 为了保证产品罐区及中间罐区17台储罐的施工质量，满足设计和生产对工艺的要求，特编制本方案。 1.2本方案经监理审查通过后，即可用于指导储罐的安装工艺作业，其所规定的内容与其它方案不符时，一律以本方案为准。各有关人员要严格依照执行，加强工艺纪律，以确保储罐的质量和进度。 1.3质量目标计划：单位工程检验合格率100%；分部、分项工程交验合格率90%；设备封闭合格率100%；零质量事故。 2、工程概况 2.1本工程为多伦世腾15万吨/年煤制烯烃副产品芳构项目，储罐制作安装工程包括50m3罐4台、100m3罐2台、200m3罐2台、300m3罐1台、330m3罐1台、500m3罐1台、1000m3罐3台以及2000m3罐3台，其中15台罐结构为固定顶圆筒形立式储罐（内设浮盘），2台罐结构为固定顶圆筒形立式储罐（未设浮盘）。罐体安装采用倒装法，焊接采用手工电弧焊。 设备实物量清单 序号设备位 号 设备名称 规格型号 mm 材质重量Kg 单位数量 1 TK-1352A /B 苯产品检验 罐 DN3800X5400 Q245R 9114 台 2 2 TK-1304 抽余油储罐DN3800X5400 Q235B 8638 台 1 3 TK-1101 甲醇储罐DN3800X5400 Q235B8682 台 1 4 TK-1353A /B 甲苯产品检 验罐 DN5200X5250Q235B11513 台 2 5 TK-1351混合芳烃缓 冲罐 DN5500X1026 Q235B16743 台 1 6 TK-1302新鲜溶剂罐DN5500X1026 Q235B16659 台 1 7 V-1807混合芳烃储 罐 DN7750X7130Q235B18004 台 1 8 TK-1303湿溶剂罐DN6600X1065 Q235B24438 台 1
施工方案报审表 注：本表一式三份，建设单位、项目监理机构、承包单位各一份。
太仓中石油润滑油添加剂有限公司建设工程储罐安装技术方案 编制： 审核： 批准： 大庆油田建设集团有限责任公司 二零一四年六月
目录 一、工程概况： (1) 二、编制依据 (1) 三、储罐工程施工方案 (2) 施工作业流程 (2) 储罐预制 (3) 储罐主体安装 (5) 储罐焊接方案 (11) 储罐试压沉降 (13) 储罐罐壁支撑件、三角架劳动保护措施 (15) 四、储罐防腐保温方式 (17) 、储罐防腐施工流程及工艺 (17) 保温施工工艺及流程 (19) 五、质量保证措施 (21) 六、HSE安全技术管理措施 (22) 七、机械设备计划 (23) 八、本工程所必须的工装、卡具制作计划表 (24)
一、工程概况： 太仓中石油润滑油添加剂有限公司建设工程拟建的场地位于江苏省太仓港口开发区内，其场地为空地，地势平坦，开阔，四周均为开发区工业地块，东临随塘河、北临新塘河、南侧紧靠虹桥路，交通十分便利。 本工程共有各类小型储罐制作安装77台，其中301单元润滑油组分罐区储罐60台（其中50m3储罐23台、75m3储罐2台、100m3储罐12台、150m3储罐23台），201单元调合罐区16台（20m3储罐8台、50m3储罐3台、100m3储罐3台、150m3储罐2台），502单元1000m3消防水罐1台。为保证工程质量和工程进度，特对此部分工程编制详尽的施工技术措施以指导施工。 二、编制依据 1.建设单位提供的储罐基础及罐体设计施工图纸及概况说明。 2.招标文件、各类招标答疑会议纪要及其他相关资料。 3.国家和上级单位以及公司有关安全生产，文明施工的法规，规定。 4.施工现场的自然条件和具体情况（水文地质、气象环境、交通运输、供水供电等）。 5.现行的国家有关工程建设强制性标准。 6.省、行业规程、规范；质量验收规范、标准。 7.我国现行的其他有关施工验收规范和操作规程。 8.我公司现有的技术、装备以及多年积累的类似建设工程的施工经验资料。具体规范、标准详表如下：
湖南海利化工股份有限公司杂环项目现场制作储罐 施工方案 湖南海利工程安装有限公司2014年7月1日
目录 一、工程概况 二、编制说明和编制依据 三、施工准备 四、储罐的预制 五、储罐起升方式 六、储罐组对、安装 七、储罐的焊接 八、储罐检验 九、质量要求和保证质量措施 十、安全、文明施工要求 十一、资源需求配置计划
一、工程概况 本工程是湖南海利化工股份有限公司在海利常德农药化工有限公司投资兴建杂环项目配套原材料和产品储藏的灌区子项工程，共有立式圆筒形钢制焊接储罐8台，其中100m32台，200m36台，制作安装总吨数约为10吨，其中不锈钢约6.7吨，储罐具体规格、材质如下表。 二、编制说明和编制依据 2.1编制说明 由于本工程预制、组对、焊接工作量较大，且存在多出交叉作业，大大增加了本工程施工难度，为更好贯彻公司的质量方针，为建设单位提供满意的优质工程和服务，我公司将集中优势兵力，合理组织安排施工，坚持质量第一，严格控制过程，安全文明施工，确保按期完成，全力以赴争创优质工程，为达到上述目标，特编制本方案指导施工。 2.2编制依据 1）湖南海利工程咨询设计有限公司提供的设计图纸
2）《立式圆筒形钢制焊接储罐施工及验收规范》GB50128－2005 3）《立式圆筒形钢制焊接油罐设计规范》GB50341-2003 4）《石油化工立式圆筒型钢制贮罐施工工艺标准》SH3530-93 5）《现场设备、工业管道焊接施工及验收规范》GB50236-？ 6）《钢制压力容器焊接规程》JB/T4709-2000 7）《焊接接头的基本形式与尺寸》GB985-88 8）《石油化工设备安装工程质量检验评定标准》SH3514-2001 三、施工准备 3.1施工现场准备 3.1.1 施工现场按照常德公司的要求进行布置，场地平整，施工用水、电、路畅通。 3.1.2土建基础施工完毕，基础经交接合格，具备施工条件。 3.1.3各类施工人员配备齐全，特种设备操作人员具备相应的资质。 3.1.4施工用各类机具落实到位，并运现场至按规定位置就位。 3.1.5材料、半成品、成品、废品堆放场地明确。 3.1.6安全防护措施落实到位，消防设施准备齐全。 3.2施工技术准备 3.2.1认真阅读各项施工技术文件。 3.2.2施工前组织工程技术人员审查图纸，熟悉图纸、设计资料及有关文件，并进行施工图纸会审。 3.2.3根据图纸要求和现场情况，编制可行的施工技术方案，并经各级主管部门审批合格。
编制依据 一、招标文件、施工图纸及技术文件说明 二、国家现行的有关标准、技术规范、规程 《现场设备工业管道焊接工程施工及验收规范》 GB50236-98 《工业金属管道工程施工及验收规范》 GB50235-97 《立式圆筒型钢制焊接油罐施工及验收规范》 GBJ128-90 《碳钢焊条》 GB/T5117-1995 《优质碳素结构钢技术条件》 GB669-88 《手工电弧焊焊接接头的基本形式与尺寸》 GB985-88 《焊接接头弯曲及压扁实验》 GB2653-89 《焊接接头拉伸实验方法》 GB2651-89 《焊接接头机械性实验取样方法》 GB2649-89 《建筑地基基础施工质量验收规范》 GB50202-2002 《施工现场临时用电安全技术规范》 JGJ46-2001 三、工程建筑材料取样、送样及检测方面的规范。 四、环境管理标准《ISO14001环境保护体系标准》 五、本公司现行的有关规定 质量手册
质量体系控制程序文件 工程施工操作规范 相应的工艺文件 第三章施工方案 一、施工原则： 根据本工程的特点及工期要求，确定原则如下： 1、合同签定后立即组织有关施工人员到安装现场进行施工暂设的准备，同时进行原材料的采购工作，并进行二次复验工作。 2、施工设备及工机具、施工人员的组织和运送，力争在最短的时间进入施工现场，投入施工中。 二、施工程序： 施工准备→材料采购及复验→预制加工→罐底基础验收→罐底板基础放线→罐底板铺设→罐底焊接→罐底真空试漏→安装第一圈壁板→罐顶角钢圈安装→罐顶临时支撑架安装→罐顶板安装→罐顶板焊接→群桅抱杆安装→第二圈壁板安装→第一次罐体提升→第一圈壁板与第二圈壁板组对、焊接→第三、四……及最底圈壁板安装、焊接→底圈壁板与罐底板角焊缝焊接→罐体附件安装（含加热器）→充水试验→平台、梯子安装→罐体除锈、涂漆（内部涂食用油漆、外部涂防锈漆）→交工验收。 三、施工方法及技术措施 本工程采用倒装法施工，即油罐顶自上向下施工。为保证工期，
空压机、储气罐干雾项目 安装方案 编制： 审核： 审批：
目录 1、编制依据 2、工程概况 3、主要工程量 4、组织结构、施工部署 5、施工准备 6、主要施工方法 7、质量保证措施 8、保证施工安全措施 9、文明施工及环境保护措施
空压机安装施工方案 一、编制依据 1、《压力管道安全管理与监察规定》及解析〈劳部发（1996）140号〉 2、《机械设备安装工程施工及验收规范》GB50231 3、《压缩机、风机、泵安装工程施工及验收规范》GB50275 4、《工业金属管道工程施工及验收规范》GB50235 5、《现场设备、工业管道焊接工程施工及验收规范》GB50236 6、《工业设备及管道绝热工程工程施工及验收规范》GB50264 7、《工业自动化仪表工程施工及验收规范》GB50093 8、《建设工程安全生产管理条例》中华人民共和国国务院令第393号 9、由业主提供的施工图纸及相关要求。 10、国家有关的法律、法规、规定和制度，本单位相关工程施工经验及综合实力。 11、施工现场条件。 二、工程概况 本工程为XXXXXXX工程。包括空压机、压缩空气储罐的安装、压缩空气管道。该工程位于XXXX场地，空压机房安装有XX台空压机，XX台压缩空气储罐。由空压机产生的压缩空气汇集后，经管道进入压缩空气储罐，与管道法兰连接。压缩空气管道采用XXX管用法兰连接，管道中心距地面1.8m。 三、主要工程量 四、组织结构、施工部署
1、本工程在项目经理的直接领导下，建立了相应的组织机构，统一指挥施工的全过程，直至达到100%的质量合格指标，组织机构如下： 2、质量目标：保证工程质量全部合格。 工期目标：按合同工期完成全部建设施工任务。 现场管理目标：严格施工现场管理，杜绝重大安全事故，不发生火灾。 3、劳动力安排 五、施工准备 1、图纸准备：为了更好地进行施工，施工前要求各施工人员认真熟悉图纸，掌握施工的难点和重点。 2、技术准备：土建施工过程中，要求土建专业按图纸预留孔洞，技术人员要到现场核实尺寸，避免返工。
储罐制作安装施工方案 This model paper was revised by the Standardization Office on December 10, 2020
王老吉大健康产业（梅州）有限公司不锈钢储罐 采购安装及相关服务项目 储罐制作、安装施工方案 审批： 审核： 编制： 江苏正益机电设备有限公司 目录 1．编制说明---------------------------------------------- ------2．编制依据----------------------------------------------------3．工程概况-----------------------------------------------------4．施工准备----------------------------------------------------5．施工方法的选择------------------------------------------- 6．施工程序、方法、技术要求及质量标准----------------- 7．焊接工艺----------------------------------------------------8．罐体试验-----------------------------------------------------9．施工质量保证措施---------------------------------------- 10．施工安全措施--------------------------------------------------11．施工技术措施--------------------------------------- 12．附表、附图-------------------------------------------------
碳钢储罐制作安装施工方案 (总13页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
一、编制说明： 1．1 本工程为XX10万吨/年顺丁橡胶的罐区工程，粗溶剂罐、精溶剂罐、消防储水罐需要现场制作，为确保工程安全、优质、高效，特编制此方案。1．2 此方案中对施工准备、施工程序、施工方法和技术要求、质量标准、施工质量、安全保证措施、冬雨季施工措施等均作了详细地说明。 二、编制依据： 2．1 《钢制焊接常压容器》JG/T4735-1997； 2．2 《工业设备、管道焊接工程施工验收规范》GB50235-97； 2．3浙江传化合成材料10万吨/年顺丁橡胶装置储罐施工图； 2．4 焊接结构技术要求（HG20583-1998）； 2．5 焊缝射线探伤标准（JB4735-97）。 2．6《石油化工立式圆筒形钢制焊接储罐设计规范》（SH3046-92）。 2．7《立式圆筒形钢制焊接贮罐施工及验收规范》（GB50128-2005）。2．8《钢制压力容器焊接规程》（JB/4709-2000）。 三、工程概况： 3．1粗溶剂罐、精溶剂罐、消防储水罐是10万吨/年顺丁橡胶工程中的重要设备，为立式圆柱体储罐。它主要由底板组合体、筒体、清扫孔、接管等附件和顶盖板内件组成，所用材料为Q235B。 四、施工准备： 4．1 技术准备 4．1．1 组织有关人员对图纸进行会审，及时发现并解决图纸中存在的问题。 4．1．2 施工方案已经审批，并对施工人员进行技术交底和技术培训，明确施工方法/施工程序及质量标准要求。 4．1．3 审查原材料质量证明书，组织材料验收、清点，现场的原材料应对其规格、数量、质量进行检查。
施工方案 目录 1 概述 2 编制依据 3 施工技术要求 3.1 工具的检测 3.2 预制的技术要求 3.3 安装 3.4 罐体的尺寸 3.5焊接和焊工资格 3.6焊接缺陷 4 提升 5施工步骤 6 施工 6.1 材料的验收 6.2基础的检查和验收 6.3罐底的安装 6.4 顶板安装之前的准备工作 6.5 顶板的安装与施焊 6.6 栏杆、走道和顶部人孔的安装 6.7 壁板的安装 6.8 附件安装 6.9 罐体测试 6.10防腐刷漆 7 安全和环境保护
施工方案 1 概述 1.1 简要描述 项目名称：山西三维7.5万BDO工程 业主：山西三维集团股份有限公司 单位工程：7.5万BDO项目现场储罐制作工程 施工单位：中国化学工程第十四建设公司扬州公司此方案仅适用于现场的5台储罐的施工： （TK3401A/B, ,TK4005,TK4006A/B,） 罐的基本参数如下： TK3401A和TK3401B除方位不同外，结构相同。 图纸号：06038-1506-1 设计容积：103m3 设计压力：-0.5～2.0KPa 直径：4800mm 高度：6412mm 总重：.约9t 罐体材料：00Cr19Ni10 顶板厚度:6mm 壁板厚度：8mm 底板和环形板的厚度：10mm TK4006A和TK4006B除方位不同外，结构相同。 图纸号：05038-1509 总容积：225.8 m3 设计压力：-0.5～2.0KPa
施工方案 直径：4200mm 高度：7000mm 总重：17t 罐体材料：0Cr18Ni9 顶板厚度:8mm 壁板厚度：8,10,12,mm 底板和环形板的厚度：10mm TK4005 图纸号：06038-1508-1 总容积：508m3 设计压力：-0.5～2.0KPa 直径：7500mm 高度：12512mm 总重：28t 罐体材料：16MnR 顶板厚度:8mm 壁板厚度：8,10mm 底板和环形板的厚度：10mm 5台罐都是相同的拱顶结构，安装均采用扒杆手拉葫芦倒装法。 2 编制依据 2.1 施工图 2.2 最新的罐焊接标准API-650 2.3 GBJ128-90 2.4SH/T3530-2001

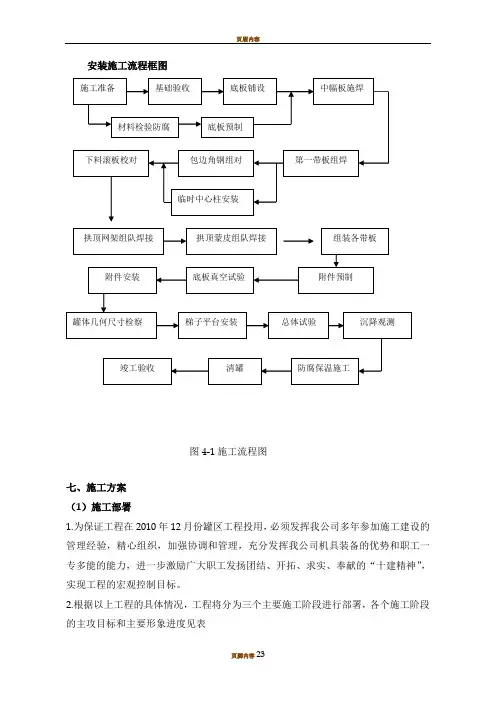

安装施工流程框图 图4-1施工流程图 七、施工方案 （1）施工部署 1.为保证工程在2010年12月份罐区工程投用，必须发挥我公司多年参加施工建设的管理经验，精心组织，加强协调和管理，充分发挥我公司机具装备的优势和职工一专多能的能力，进一步激励广大职工发扬团结、开拓、、奉献的“精神”，实现工程的宏观控制目标。 2.根据以上工程的具体情况，工程将分为三个主要施工阶段进行部署，各个施工阶段的主攻目标和主要形象进度见表
