双筒望远镜规格如何选择

双筒望远镜规格如何选择
双筒望远镜规格如何选择

双筒望远镜规格如何选择

文章详细内容

当我们拿到一只望远镜时,会注意到上面标注出的它的规格,A×B,其中A 是放大倍数,B是望远镜的口径大小,单位是毫米。这两个指标决定了望远镜的规格,也是最重要的参数。

望远镜既然是观察远方的仪器,其作用就是在尽可能少的损失物体本来细节的前提下放大目标方便观察。即:理想的望远镜应该“无损地放大目标,真实地还原细节”。

一.望远镜倍数的误区

很多人觉得望远镜的放大倍数应该越大越好,其实望远镜的放大倍数是由很多因素决定的,实践证明,最适合手持观察的望远镜倍数应该是6-10倍,而以7,8倍为最多。市面上的望远镜倍数一般不会超过20倍,如果标出了几百倍,几千倍,那么是假货无疑。

为什么倍数不做高些呢?事实上,高倍数的望远镜在技术上没有什么难点,只要愿意,做到任意高倍数都可以,但是,高倍数会带来很多负面影响。

首先是亮度,倍数越高,物体的表面亮度会越差,因为物体面积被放大到正比于二次方放大倍数,亮度下降会非常明显。当然如果望远镜口径大,倍数可以适当高些,但是手持望远镜的口径一般不超过50mm.还有更重要的就是高倍带来的抖动,手持望远镜会有轻微的抖动,但是这种轻微的抖动被放大以后会变得非常明显。在10倍以上时,图象的晃动已经使得人眼不能充分观察到图象的细节,发挥望远镜的分辩能力,此时再增大望远镜的放大倍数又有何用?如果望远镜可以固定在三角架上观察,那么放大倍数当然可以高些,但是对于对地观察的望远镜,由于有前面所说的亮度以及分辨率的制约,放大倍数也不会过高,否则图象会非常昏暗模糊,同时视场过小,寻找目标困难,笔者见到的最高倍数的用于地面观测的大型双筒望远镜倍数是60倍,口径超过100mm。近些年,国外还出现了防抖动望远镜,比较有名的有canon,fujinon的产品,他们采取电磁稳定技术,可以“稳”住图象,使得手持望远镜也可以做高倍观察,就连美国陆军也采用了fujinon的稳像望远镜产品,制式编号是M25军用望远镜。当然这种望远镜的价格都很高,体积重量也要大一些,所以应用不是很广。

所以选择手持式望远镜,建议选择7-10倍的。不要选择超过10倍的。

二.望远镜的口径

望远镜的口径是望远镜最重要的参数之一,望远镜的口径越大,理论分辨率会越高(但是要注意,其实一般手持望远镜远远用不到理论分辨率也达不到理论分辨率,所以实际分辨率才是更重要的,这取决于望远镜的光学质量),聚光能力越高(相同倍数时亮度更高),但是同时望远镜的体积和重量会越大,价格也会更高,手持望远镜一般都在20-50mm。不过要注意,有些质量不高的望远镜由于棱镜遮挡,内部设置了过小的光栏等原因,所以实际口径要比标称值小。同时望远镜的亮度和镀膜质量和性能也很有关系,一部较小但是高质量的望远镜往往能比大而差的望远镜进行更有效的观察。

三.望远镜的出曈直径

望远镜口径除以倍数的数值叫做望远镜的出瞳直径,也就是望远镜从目镜出射的光束的直径。这个数值一般不标在望远镜上面,但是可以很容易算出。同时也可以直接测量,把望远镜目镜冲着自己,物镜对着亮处,目镜离开自己一定距离,这时可以看到一个亮圆斑,这个圆斑的直径就是望远镜的出瞳直径,如果不是很圆有切边说明棱镜不好或者不够大。望远镜的倍数口径和出瞳直径知道两个可以算出第三个,所以我们可以以此验证一下望远镜的标称是否准确。正规的产品标称大都是很准确的。望远镜的出瞳直径直接决定了望远镜看到物体的表面亮度,出瞳直径越大则亮度越高,正比于出瞳直径的平方。但是当出瞳直径大于人眼瞳孔直径的时候,有些光线没有进入人眼被浪费,望远镜的有效口径就变小了。

人眼的瞳孔大小在阳光下是2-3mm,黑暗中可以达到7mm左右,而且因人而异,并随着年龄的增加而变小。关于怎么样测量自己瞳孔的最大直径可以看附:瞳孔大小测量。另一方面,出瞳直径对观测的舒适性也有一定的影响,出瞳大时,瞳孔在晃动以及眼球转动时都不容易偏离出瞳光束,所以会比较舒适。望远镜的出瞳直径有时候简称出瞳,

由于当出瞳直径大于人眼瞳孔直径的时候,有些光线没有进入人眼被浪费,望远镜的有效口径就变小了。所以理论上望远镜的出瞳直径,不要小于4MM,最好能够达到5MM.也就是42毫米口径,倍数不要超过10倍。

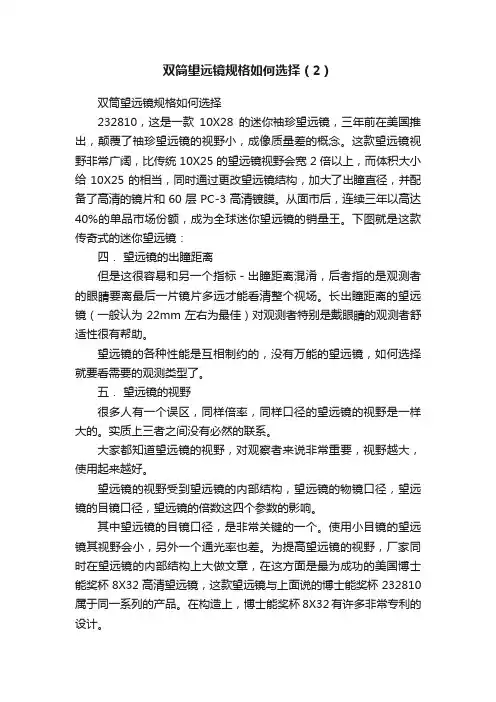

由于望远镜的口径直接影响望远镜的体积和重量。袖珍望远镜的出瞳直径小的问题,一直困扰着所有的厂家。厂家一般以提升望远镜的构造,提升镜片质量和镀膜质量来解决这个问题。在这方面最为成功的案例是美国博士能奖杯232810,这是一款10X28的迷你袖珍望远镜,三年前在美国推出,颠覆了袖珍望远镜的视野小,成像质量差的概念。这款望远镜视野非常广阔,比传统10X25

的望远镜视野会宽2倍以上,而体积大小给10X25的相当,同时通过更改望远镜结构,加大了出瞳直径,并配备了高清的镜片和60层PC-3高清镀膜。从面市后,连续三年以高达40%的单品市场份额,成为全球迷你望远镜的销量王。下图就是这款传奇式的迷你望远镜:

四.望远镜的出瞳距离

但是这很容易和另一个指标-出瞳距离混淆,后者指的是观测者的眼睛要离最后一片镜片多远才能看清整个视场。长出瞳距离的望远镜(一般认为22mm左右为最佳)对观测者特别是戴眼睛的观测者舒适性很有帮助。

望远镜的各种性能是互相制约的,没有万能的望远镜,如何选择就要看需要的观测类型了。

五.望远镜的视野

很多人有一个误区,同样倍率,同样口径的望远镜的视野是一样大的。实质上三者之间没有必然的联系。

大家都知道望远镜的视野,对观察者来说非常重要,视野越大,使用起来越好。

望远镜的视野受到望远镜的内部结构,望远镜的物镜口径,望远镜的目镜口径,望远镜的倍数这四个参数的影响。

其中望远镜的目镜口径,是非常关键的一个。使用小目镜的望远镜其视野会小,另外一个通光率也差。为提高望远镜的视野,厂家同时在望远镜的内部结构上大做文章,在这方面是最为成功的美国博士能奖杯8X32高清望远镜,这款望远镜与上面说的博士能奖杯232810属于同一系列的产品。在构造上,博士能奖杯8X32有许多非常专利的设计。

博士能奖杯8X32采用了超大目镜,使用起来非常舒服。除了高清晰镜片,PC-3高清镀膜外,其视野范围超乎想象,其视野超过了传统8X42和7X50的望远镜的视野范围。而体积大小仅仅一个手掌大,重量仅400G。让博士能奖杯8X32成为了一个真正的全能选手,不论旅游,看比赛,还是观景,观鸟都非常优秀。这款望远镜连续三年是全球高清全能望远镜的销售冠军。下图就是这款望远镜:

六.观鸟望远镜

对于观鸟者,望远镜的倍数一般要稍微高些,一般为8-10倍居多,口径30-42mm,出瞳大小是4-6mm,一方面,有时候鸟会在阴暗处,出瞳不能太小,一方面,手持重量太大不利于长时间观测,因此也要比较在乎重量,所以一般国外的观鸟用双筒望远镜主要有8×32,8×40,10×42(600-750g)等规格,另外观鸟用双筒镜还有一些额外的性能比较重要如最近对焦距离,快速聚焦等。大多数情况下,双筒望远镜还要配合一个spotting scope就是架在三角架上单筒的高倍镜使用,这样效果比较好。对于国内的观鸟爱好者,建议用8×42或者10×42双筒镜+460单筒(别忘了支架),性价比非常好,观鸟双筒望远镜最为出名的是博士能观鸟221042。

七.旅游望远镜

对于一般的户外旅游者,综合性能和重量,可以考虑8×32,7×35(600g 左右)的型号。如果非常在意重量,可以考虑屋脊棱镜的产品,如8×25(320g 左右).如果只需要在强光下使用,那么可以来个更精巧的8×20望远镜,折叠后体积非常小,可以放进衣服口袋,缺点是目镜和出瞳直径,出瞳距离都比较小,观测舒适性较差,这就是带着舒服看着不舒服,和7×50正相反。

目前市面10X25和8X25的旅游望远镜,一般视野小,出瞳距离小。所以一般建议选择10X28,8X32口径的。上面博士能两款望远镜奖杯232810和奖杯8X32,是一个比较好的选择。尼康阅野10X25,由于镜片质量,镀膜技术都很以便,加上视野非常小,效果不好,对于旅游来说不是很好。视得乐5810一方面太重,另外一点效果一般,视野还不错也不是一个很好的选择。如果要选视得乐,从清晰度角度就是5216比较好,但是售价在国内偏高。

八.演唱会望远镜

对于场面较大的表演,足球赛等,需要一个倍数低些,视场较大的望远镜,如俄罗斯5×30屋脊棱镜型,6×30广角型,高倍的望远镜虽然可以帮助你

看清演员的面目和球员的表情,但是看到的范围太小,光是追着球跑就够你累了。博士能奖杯8X32作为一个演唱会的望远镜,无疑是最佳选择。相对视得乐这种8X30的镜子,其视野范围会宽40%左右,而其清晰度与视得乐5216相当,远远优于视得乐低端5810,5862,4405这样的镜子。

九.变倍望远镜

最后我要说说对变倍望远镜的看法(手持的连续变倍望远镜)。变倍望远镜就如变后掠翼飞机一样,设计的初衷是想满足多用途的需要,但是多用的东西总是比不上专用的东西。变倍望远镜由于复杂,成像的分辨率和亮度比同倍数的望远镜要差了一截,视场特别是在低倍时的视场要比一般望远镜小很多,可靠性差,价格也高。虽然Nikon等也有变倍望远镜的产品,但是变倍望远镜在顶级高端系列望远镜里还从没有出现过。这很能说明问题。当然如果以后的光学技术发展了,变倍望远镜要接近定倍望远镜也不是绝对不可能。如果说变倍望远镜,由于结构的问题,要达到好的效果,必须采用非常好的镜片和镀膜,博士能观景系列8-16x40这款镜子,在清晰度和视野等方面都好很多很多。毕竟博士能在镀膜技术,和镜片级别上都有出色表现。

总之变倍望远镜,一定要选镜片质量高,镀膜质量高的,否则没有办法用。

十.建议

如果你打算购买第一只望远镜(天文,航海爱好者除外),建议先从8×32开始,性能和体积重量很均衡,外观很经典,小巧结实,比如博士能奖杯8X32,这种全能型的高清望远镜。即使以后发现了喜欢的方面想要升级,这只镜子也可以作为一个很好的补充。因为没有万能的望远镜。
