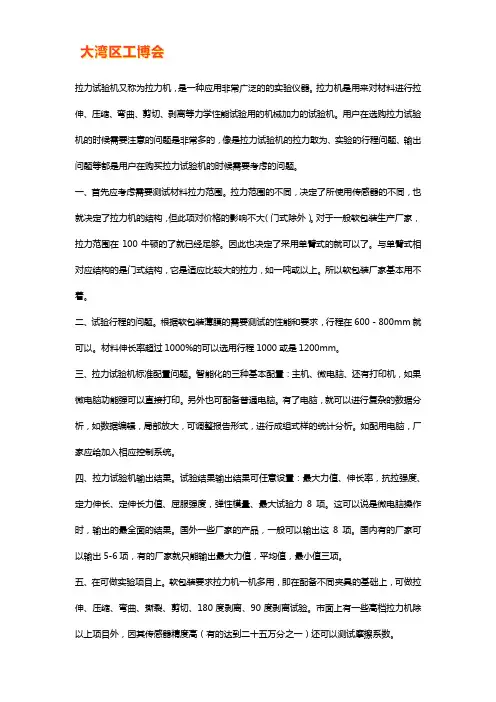

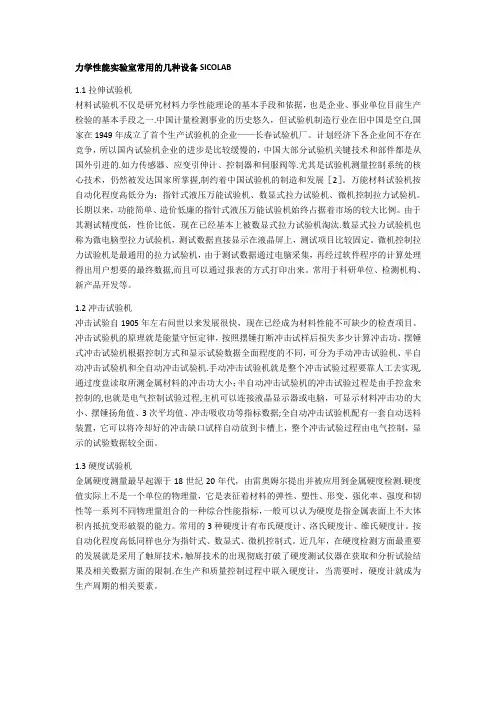

力学性能检测试验仪器
一、力学性能检测试验仪器技术参数:最大试验力：5KN负荷传感器容量：0.5T（5KN）（能加配1个或多个其他容量的负荷传感器）
?精度等级：0.5级试验力测量范围：0.4%～100%FS（满量程）试验力分辨率：最大试验力的±1/300000，全程不分档，且分辨率不变。力控制：力控控制速度范围：0.001％～5％FS/s。力控速度控制精度：0.001％～1％FS/s 时，±0.2％；1％～5％FS/s时，±0.5力控保持精度：
±0.002％FS。变形控制：变形控控制速度范围：0.001％～5％FS/s。变形控速度控制精度：0.001％～1％FS/s时，±0.2％；1％～5％FS/s时，±0.5％。变形控保持精度：±0.002％FS。位移控制：位移控控制速度范围：0.0001～1000mm/min。位移控速度控制精度：±0.2％；位移控保持精度：无误差。有效试验宽度：120mm、360mm、410mm三种规格有效拉伸空间：800mm有效压缩行程：800mm控制系统：全微机自动控制。单位选择：g/Kg/N/KN/Lb多重保护：系统具有过流、过压、欠流、欠压等保护；行程具有程控限位、极限限位、软件限位三重保护。出现紧急情况可进行紧急制动。主机结构：门式，结构新颖，美观大方，运行平稳电源：220V 50Hz功率：0.4Kw主机重量：95，130Kg主机外型尺寸：650*360*1600，800*410*1600
?二、力学性能检测试验仪器使用范围及技术说明:1、适用范围QX-W400 微机控制电子万能试验机为材料力学性能测量的试验设备，可进行金属线材与非金属、高分子材料等的拉伸、剥离、压缩、弯曲、剪切、顶破、戳穿、疲劳等项目的检测。可根据客户产品要求按GB、ISO、ASTM、JIS、EN等标准编制，能自动求取最大试验力，断裂力，屈服力，抗拉强度，抗压强度，弯曲强
第一章金属的力学性能 一、填空题 1、金属工艺学是研究工程上常用材料性能和___________的一门综合性的技术基础课。 2、金属材料的性能可分为两大类：一类叫_____________，反映材料在使用过程中表现出来的特性， 另一类叫__________，反映材料在加工过程中表现出来的特性。 3、金属在力作用下所显示与弹性和非弹性反应相关或涉及力—应变关系的性能，叫做金属________。 4、金属抵抗永久变形和断裂的能力称为强度，常用的强度判断依据是__________、___________等。 5、断裂前金属发生不可逆永久变形的能力成为塑性，常用的塑性判断依据是________和_________。 6、常用的硬度表示方法有__________、___________和维氏硬度。 二、单项选择题 7、下列不是金属力学性能的是（） A、强度 B、硬度 C、韧性 D、压力加工性能 8、根据拉伸实验过程中拉伸实验力和伸长量关系，画出的力——伸长曲线（拉伸图）可以确定出金 属的（） A、强度和硬度 B、强度和塑性 C、强度和韧性 D、塑性和韧性 9、试样拉断前所承受的最大标称拉应力为（） A、抗压强度 B、屈服强度 C、疲劳强度 D、抗拉强度 10、拉伸实验中，试样所受的力为（） A、冲击 B、多次冲击 C、交变载荷 D、静态力 11、属于材料物理性能的是（） A、强度 B、硬度 C、热膨胀性 D、耐腐蚀性 12、常用的塑性判断依据是（） A、断后伸长率和断面收缩率 B、塑性和韧性 C、断面收缩率和塑性 D、断后伸长率和塑性 13、工程上所用的材料，一般要求其屈强比（） A、越大越好 B、越小越好 C、大些，但不可过大 D、小些，但不可过小 14、工程上一般规定，塑性材料的δ为（） A、≥1% B、≥5% C、≥10% D、≥15% 15、适于测试硬质合金、表面淬火刚及薄片金属的硬度的测试方法是（） A、布氏硬度 B、洛氏硬度 C、维氏硬度 D、以上方法都可以 16、不宜用于成品与表面薄层硬度测试方法（） A、布氏硬度 B、洛氏硬度 C、维氏硬度 D、以上方法都不宜 17、用金刚石圆锥体作为压头可以用来测试（） A、布氏硬度 B、洛氏硬度 C、维氏硬度 D、以上都可以 18、金属的韧性通常随加载速度提高、温度降低、应力集中程度加剧而（） A、变好 B、变差 C、无影响 D、难以判断 19、判断韧性的依据是（） A、强度和塑性 B、冲击韧度和塑性 C、冲击韧度和多冲抗力 D、冲击韧度和强度 20、金属疲劳的判断依据是（） A、强度 B、塑性 C、抗拉强度 D、疲劳强度 21、材料的冲击韧度越大，其韧性就（） A、越好 B、越差 C、无影响 D、难以确定 三、简答题 22、什么叫金属的力学性能？常用的金属力学性能有哪些？
陶瓷材料力学性能的检测方法 为了有效而合理的利用材料，必须对材料的性能充分的了解。材料的性能包括物理性能、化学性能、机械性能和工艺性能等方面。物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。工艺性能指材料的加工性能，如成型性能、烧结性能、焊接性能、切削性能等。机械性能亦称为力学性能，主要包括强度、弹性模量、塑性、韧性和硬度等。而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，本文在此基础上对其力学性能检测方法做了简单介绍。 1.弯曲强度 弯曲实验一般分三点弯曲和四点弯曲两种，如图1-1所示。四点弯曲的试样中部受到的是纯弯曲，弯曲应力计算公式就是在这种条件下建立起来的，因此四点弯曲得到的结果比较精确。而三点弯曲时梁各个部位受到的横力弯曲，所以计算的结果是近似的。但是这种近似满足大多数工程要求，并且三点弯曲的夹具简单，测试方便，因而也得到广泛应用。 图1-1 三点弯曲和四点弯曲示意图 由材料力学得到，在纯弯曲且弹性变形范围内，如果指定截面的弯矩为M ，该截面对中性轴的惯性矩为I z ，那么距中性轴距离为y 点的应力大小为： z I My = σ 在图1-1的四点弯曲中，最大应力出现在两加载点之间的截面上离中性轴最远的点，其大小为： =??? ? ???= z I y a P max max 21σ???? ?圆形截面 16矩形截面 332D Pa bh Pa π
其中P 为载荷的大小，a 为两个加载点中的任何一个距支点的距离，b 和h 分别为矩形截面试样的宽度和高度，而D 为圆形截面试样的直径。因此当材料断裂时所施加载荷所对应的应力就材料的抗弯强度。 而对于三点弯曲，最大应力出现在梁的中间，也就是与加载点重合的截面上离中性轴最远的点，其大小为： =??? ? ???= z I y a P l max max 4σ???? ?圆形截面 8矩形截面 2332D Pl bh Pl π 式中l 为两个支点之间的距离（也称为试样的跨度）。 上述的应力计算公式仅适用于线弹性变形阶段。脆性材料一般塑性变形非常小，同弹性变形比较可以忽略不计，因此在断裂前都遵循上述公式。断裂载荷所对应的应力即为试样的弯曲强度。 需要注意的是，一般我们要求试样的长度和直径比约为10，并且在支点的外伸部分留足够的长度，否则可能影响测试精度。另外，弯曲试样下表面的光洁度对结果可能也会产生显著的影响。粗糙表面可能成为应力集中源而产生早期断裂。所以一般要求表面要进行磨抛处理。当采用矩形试样时，也必须注意试样的放置方向，避免使计算中b 、h 换位得到错误的结果。 2.断裂韧性 应力集中是导致材料脆性断裂的主要原因之一，而反映材料抵抗应力集中而发生断裂的指标是断裂韧性，用应力强度因子（K ）表示。尖端呈张开型（I 型）的裂纹最危险，其应力强度因子用K I 表示，恰好使材料产生脆性断裂的K I 称为临界应力强度因子，用K IC 表示。金属材料的K IC 一般用带边裂纹的三点弯曲实验测定，但在陶瓷材料中由于试样中预制裂纹比较困难，因此人们通常用维氏硬度法来测量陶瓷材料的断裂韧性。 陶瓷等脆性材料在断裂前几乎不产生塑性变形，因此当外界的压力达到断裂应力时，就会产生裂纹。以维氏硬度压头压入这些材料时，在足够大的外力下，压痕的对角线的方向上就会产生裂纹，如图2-1所示。裂纹的扩展长度与材料的断裂韧性K IC 存在一定的关系，因此可以通过测量裂纹的长度来测定K IC 。其突出的优点在于快速、简单、可使用非常小的试样。如果以P C 作为可使压痕产生雷文的临界负荷，那么图中显示了不同负荷下的裂纹情况。 由于硬度法突出的优点，人们对它进行了大量的理论和实验研究。推导出了各种半经
KSJ-B钢管扣件力学性能试验机 一、产品用途及适用标准 KSJ扣件力学性能试验机满足国标“GB15831-2006《钢管脚 手架扣件》要求。可用于直角扣件、旋转扣件、对接扣件及底座 的抗滑、抗破坏、扭转刚度，抗拉及抗压的力学性能检测。 该产品技术先进，结构合理，测量快速准确，性能稳定可靠， 功能齐全，使用维修方便。 二、产品主要技术参数 1、测力范围：拉—（0～5）KN；压—（0～60）KN； 2、测力分辨率：1N； 3、测力准确度：±1％； 4、测位移范围：（0～10）mm；（0～80）mm； 5、测位移分辨率： 0.01mm； 6、测位移精度：±1％； 7、工作环境温度：0℃～40℃；湿度≤90％RH； 8、电源：AC220V，50Hz，1.0KW； 9、外形尺寸：900㎜×520㎜×1600㎜ 三、产品主要结构 1、变频器、变频电机组成的变频调速组件； 2、变频电机、蜗杆、蜗轮、丝杠等组成的将转动转换成垂直拉压位移的机械传动组件； 3、拉压测力传感器、测力显示器组成的拉压测力显示控制组件； 4、数字位移传感器、位移液晶显示仪组成的位移测量显示组件； 5、各种被测试件夹具及数字位移传感器夹具等组件。 四、产品主要技术特点 1、KSJ-B:采用智能仪表自动测量控制电动变频加载试验系统。 2、变频调速组件可实现大范围调速，调速精度高，运行平稳，具有匀速加载、
恒转矩输出、加速、减速时间可调等功能，节能效果好，噪音小，比机械调速或液压控制更为简单，方便实用。 3、垂直拉压机械传动组件结构简单、紧凑。运行平稳，噪声小，可实现对脚手架扣件各种力量学性能的测试要求，比液压传动更方便，更实用； 4、测力组件采用高精度拉压传感器及高精度测力显示器，并具有键盘校准、设定各种运行参数及定值控制输出等功能，测量快速准确，性能稳定可靠，使用方便。 5、位移测量组件采用数字化位移传感器，具有高分辨率，高稳定性，高准确度，本体带有数据接口、按键及液晶显示，可任意位置手动清零或锁定。可独立检定，不受温度影响，抗功频干扰强，可随意互换性强。位移液晶数字显示仪可复示位移传感器的测量数据，也可在任意位置手动自动清零或锁定显示值； 6、由于采用测力组件对测位移组件的特殊控制功能，使得拉压力到达预先设定的相关测力点时自动输出控制信号，实时操控锁定位移测量显示值，示值读取方便、直观、准确。 7、具有拉压双向测量、记录、查询及定值输出控制、报警等功能。
贵州大学2007-2008学年第一学期考试试卷 A 缺口效应； 因缺口的存在，改变了缺口根部的应力的分布状态，出现： ① 应力状态变硬(由单向拉应力变为三向拉应力)； ② 应力集中的现象称为缺口效应。 解理台阶； 在拉应力作用下，将材料沿某特定的晶体学平面快速分离的穿晶脆性断裂方式称为解理断裂，称该晶体学平面为解理平面；在该解理平面上，常常会出现一些小台阶，叫解理台阶；这些小台阶有汇聚为大的台阶的倾向，表现为河流状花样。 冷脆转变； 当温度T ℃低于某一温度T K 时，金属材料由韧性状态转变为脆性状态，材料的αK 值明显降低的现象。 热疲劳； 因工作温度的周期性变化，在构件内部产生交变热应力循环所导致的疲劳断裂，表现为龟裂。 咬合磨损； 在摩擦面润滑缺乏时，摩擦面间凸起部分因局部受力较大而咬合变形并紧密结合，并产生形变强化作用，其强度、硬度均较高，在随后的相对分离的运动时，因该咬合的部位因结合紧密而不能分开，引起其中某一摩擦面上的被咬合部分与其基体分离，咬合吸附于另一摩擦面上，导致该摩擦面的物质颗粒损失所形成的磨损。 二、计算题（共42分,第1题22分，第2题20分） 1、一直径为10mm ，标距长为50mm 的标准拉伸试样，在拉力P=10kN 时，测 得其标距伸长为50.80mm 。求拉力P=32kN 时，试样受到的条件应力、条件应变及真应力、真应变。（14分） 该试样在拉力达到55.42kN 时，开始发生明显的塑性变形；在拉力达到67.76kN 后试样断裂，测得断后的拉伸试样的标距为57.6mm ，最小处截面直径为8.32mm ；求该材料的屈服极限σs 、断裂极限σb 、延伸率和断面收缩率。（8分） 解： d 0 =10.0mm, L 0 = 50mm, P 1=10kN 时L 1 = 50.80mm ；P 2=32kN 因P 1、P 2均远小于材料的屈服拉力55.42kN ，试样处于弹性变形阶段，据虎克 得 分 评分人

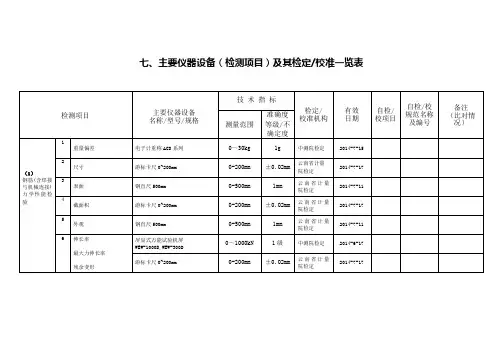

00000000000R 有效期限至：2016-04-05 xxx建设工程质量安全监督站 钢筋力学性能检验报告 工程名称：/ 报告编号：BRZ11500092 (第2页共2页) 委托单位/ 委托编号15000697-2 委托日期2015-04-27 施工单位/ 钢材种类热轧带肋钢筋检测日期2015-04-28 结构部位/ 牌号HRB400 报告日期2015-04-29 见证单位/ 见证人/ 证书编号/ 检验性质委托检验 样品编号 公称 直径 （mm） 技术指标要求 序 号 屈服 强度 Re(MPa) 极限 强度Rm （MPa） 伸长 率 A(%) 最大力 下总伸 长率(%) 冷弯实测强度比值 重量 偏差 (%) 生产 厂别 炉号 出产合 格证编 号 代表 数量 （t） 弯心直 径d （mm） 弯曲 角度 a（） 结果Rm/Re Re/Re K 屈服 强度 (MPa) 极限 强度 (MPa) 伸 长 率 (%) 最大力 下总伸 长率(%) 重量 偏差 （%） BZ11500392 18 ≥ 400 ≥ 540 ≥ 16 ≥ 7.5 ± 5 1 475 600 27.0 / 72.0 180 合格 1.26 1.19 -4 三钢/ / 60 2 470 595 27.0 / 72.0 180 合格 1.27 1.18 BZ11500393 20 ≥ 400 ≥ 540 ≥ 16 ≥ 7.5 ± 5 1 470 600 26.5 / 80.0 180 合格 1.29 1.18 -4 三钢/ / 60 2 475 605 26.0 / 80.0 180 合格 1.27 1.19 BZ11500394 16 ≥ 400 ≥ 540 ≥ 16 ≥ 7.5 ± 5 1 460 595 27.0 / 64.0 180 合格 1.29 1.15 -4 三钢/ / 60 2 465 590 27.5 / 64.0 180 合格 1.27 1.16 检验依据GB1499.2-2007《钢筋混凝土用热轧带肋钢筋》GB/T228.1-2010《金属材料室温拉伸试验方法》 主要仪 器设备仪器名称：油压万能材料试验机管理编号：YQ-03 规格型号： WI-100 有效期至：2016-01-14 结论样品编号：BZ11500392 样品编号：BZ11500393 样品编号：BZ11500394 试样依据标准所检验项目符合指标要求 试样依据标准所检验项目符合指标要求 试样依据标准所检验项目符合指标要求备注 声明1、报告未盖检测单位“检测报告专用章”无效。 2、复制报告未重新加盖检测单位“检测报告专用章”无效。 3、对报告若有异议，应及时向检测单位提出。 地址 地址：xxxxxxxxxxxxxxxxx(xxx建设工程质量安全监督 站) 邮编：000000 电话:0000-00000000 传真：0000-00000000 批准：审核：校核：检验：
力学性能检测试验仪器 一、力学性能检测试验仪器技术参数:最大试验力：5KN负荷传感器容量：0.5T（5KN）（能加配1个或多个其他容量的负荷传感器） ?精度等级：0.5级试验力测量范围：0.4%～100%FS（满量程）试验力分辨率：最大试验力的±1/300000，全程不分档，且分辨率不变。力控制：力控控制速度范围：0.001％～5％FS/s。力控速度控制精度：0.001％～1％FS/s 时，±0.2％；1％～5％FS/s时，±0.5力控保持精度： ±0.002％FS。变形控制：变形控控制速度范围：0.001％～5％FS/s。变形控速度控制精度：0.001％～1％FS/s时，±0.2％；1％～5％FS/s时，±0.5％。变形控保持精度：±0.002％FS。位移控制：位移控控制速度范围：0.0001～1000mm/min。位移控速度控制精度：±0.2％；位移控保持精度：无误差。有效试验宽度：120mm、360mm、410mm三种规格有效拉伸空间：800mm有效压缩行程：800mm控制系统：全微机自动控制。单位选择：g/Kg/N/KN/Lb多重保护：系统具有过流、过压、欠流、欠压等保护；行程具有程控限位、极限限位、软件限位三重保护。出现紧急情况可进行紧急制动。主机结构：门式，结构新颖，美观大方，运行平稳电源：220V 50Hz功率：0.4Kw主机重量：95，130Kg主机外型尺寸：650*360*1600，800*410*1600 ?二、力学性能检测试验仪器使用范围及技术说明:1、适用范围QX-W400 微机控制电子万能试验机为材料力学性能测量的试验设备，可进行金属线材与非金属、高分子材料等的拉伸、剥离、压缩、弯曲、剪切、顶破、戳穿、疲劳等项目的检测。可根据客户产品要求按GB、ISO、ASTM、JIS、EN等标准编制，能自动求取最大试验力，断裂力，屈服力，抗拉强度，抗压强度，弯曲强

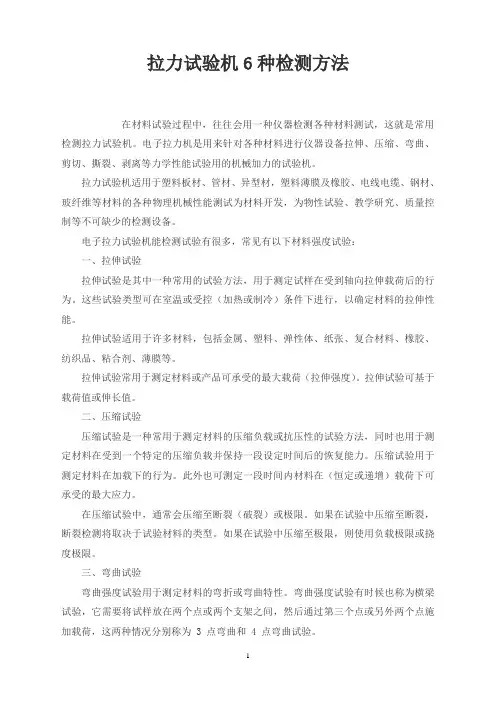

金属材料机械性能检测 抗拉强度（tensile strength） 试样拉断前承受的最大标称拉应力。 抗拉强度是金属由均匀塑性变形向局部集中塑性变形过渡的临界值，也是金属在静拉伸条件下的最大承载能力。对于塑性材料，它表征材料最大均匀塑性变形的抗力，拉伸试样在承受最大拉应力之前，变形是均匀一致的，但超出之后，金属开始出现缩颈现象，即产生集中变形；对于没有(或很小)均匀塑性变形的脆性材料，它反映了材料的断裂抗力。符号为RM，单位为MPA。 试样在拉伸过程中，材料经过屈服阶段后进入强化阶段后随着横向截面尺寸明显缩小在拉断时所承受的最大力（Fb），除以试样原横截面积（So）所得的应力（σ），称为抗拉强度或者强度极限（σb），单位为N/mm2（MPa）。它表示金属材料在拉力作用下抵抗破坏的最大能力。计算公式为： σ=Fb/So 式中：Fb--试样拉断时所承受的最大力，N（牛顿）；So--试样原始横截面积，mm2。 抗拉强度（Rm）指材料在拉断前承受最大应力值。 当钢材屈服到一定程度后，由于内部晶粒重新排列，其抵抗变形能力又重新提高，此时变形虽然发展很快，但却只能随着应力的提高而提高，直至应力达最大值。此后，钢材抵抗变形的能力明显降低，并在最薄弱处发生较大的塑性变形，此处试件截面迅速缩小，出现颈缩现象，直至断裂破坏。钢材受拉断裂前的最大应力值称为强度极限或抗拉强度。 单位:kn/mm2(单位面积承受的公斤力) 抗拉强度：Tensile strength. 抗拉强度=Eh，其中E为杨氏模量，h为材料厚度 目前国内测量抗拉强度比较普遍的方法是采用万能材料试验机等来进行材料抗拉/压强度的测定! 屈服强度（yield strength） 屈服强度：是金属材料发生屈服现象时的屈服极限，亦即抵抗微量塑性变形的应力。对于无明显屈服的金属材料，规定以产生0.2%残余变形的应力值为其屈服极限，称为条件屈服极限或屈服强度。大于此极限的外力作用，将会使零件永久失效，无法恢复。如低碳钢的屈服极限为207MPa，当大于此极限的外力作用之下，零件将会产生永久变形，小于这个的，零件还会恢复原来的样子。 yield strength，又称为屈服极限，常用符号δs，是材料屈服的临界应力值。
力学性能检测样品制样作业指导书使用目的： 规范金属原材及焊接件力学性能试样的制样方法及尺寸。 试样依据： 《钢及钢产品力学性能试验取样位置及试样制备》GB/T2975-1998 《金属材料拉伸试验第1部分：室温拉伸试验方法》GB/ 《金属材料弯曲试验方法》GB/T232-2010 《金属材料夏比摆锤冲击试验方法》GB/T229-2007 《厚度方向性能钢板》GB/T5313-2010 《承压设备产品焊接试件的力学性能检验》NB/T47016-2011 《钢筋焊接接头试验方法标准》JGJ/T27-2001 一、拉伸试样取样方法：GB/T 1、厚度＜3mm的薄板和薄带试样加工类型 1）试样形状： 试样的夹持头部一般比其平行长度部分宽（见图1）。试样头部与平行长度之 间应有过渡半径至少为20mm的过渡弧相连接。头部宽度应≥，b 为原始宽度。 通过协议，也可使用不带头试样。 2）试样尺寸： 比例试样尺寸见表1。 较广泛使用的三种非比例试样尺寸见表2。 平行长度不应小于L 0+b /2。
有争议时，平行长度应为L 0+2b 0，除非材料尺寸不足够。 对宽度等于或小于20mm 的不带头试样，除非产品标准中另有规定，原始标距L 0应等于50mm 。对于这类试样，两夹头间的自由长度应等于L 0+3b 0。 加工尺寸应满足表3给出的形状公差。 3）试样制备： 制备试样应不影响其力学性能，应通过机加工方法去除由于剪切或冲切而产生的加工硬化部分材料。 这些试样优先从板材或带材上制备。如果可能，应保留原轧制面。 图1 机加工的矩形横截面试样 表1 矩形横截面比例试样 表2 矩形横截面非比例试样 表3 试样宽度公差（单位：mm ） 2、直径或厚度小于4mm 线材、棒材和型材试样加工类型 1）试样形状： 试样通常为产品的一部分，不经机加工（见图2）。 2）试样尺寸： 原始标距L 0应取200mm ±2mm 或100mm ±1mm 。试验机两夹头之间的试样长度至少 等于L 0+3b 0，或L 0+3d 0，最小值为L 0+20mm 。见表4。 如果不测定断后伸长率，两夹头间的最小自由长度可以为50mm 。 3）如以盘卷交货的产品，可进行校直。 图2 产品一部分的不经机加工试样 表4 非比例试样
文件编号：XXXXXX 钢管脚手架扣件 作业指导书 编制：XXXX 审核：XXXX 批准：XXXX
发布XXXXX 实施XXXXXX XXXXXXXXX 一、范围 本作业指导书适用于建筑工程中钢管公称外径为48.3mm的脚手架、井架、模板支撑等使用的由可断铸铁或铸钢制造的扣件。 规范引用 GB 15831 《钢管脚手架扣件》 二、定义 1、钢管脚手架：用可锻铸铁或铸钢制造的用于固定脚手架、井架等支撑体系的连接部件，简称扣件。 2、直角扣件：连接两根呈垂直交叉钢管的扣件。 3、旋转扣件：连接两根呈任意角度交叉钢管扣件。 4、对接扣件：连接两根对接钢管的扣件。 5、底座：用于承受脚手架立柱荷载的可锻铸铁件或铸钢件。 三、分类标记 3.1 代号
扣件代号：GK：钢管脚手架扣件； 型式代号：Z：直角；U：旋转；D：对接；DZ：底座 四、试验方法 4.1 试验条件及方法 4.1.1 试验应采用GB/T 3091中公称外径为48.3mm、壁厚为3.5mm的钢管，其外表面应均匀涂覆红丹漆，并应在油漆干燥后进行试验。每做一次试验，扣件应移动一个紧固位置。 4.1.2 试验所用的液压万能材料试验机和百分表的精度应为±1%，扭转刚度试验装置用的砣精度应为±2%，定力式扭力扳手精度为±5%，环规、塞规应为3级精度。 4.1.3 试验用扣件的T型螺栓、螺母、垫圈应是未经使用过的合格品。 4.1.4 试验时，在横管上的直角扣件、旋转扣件的盖板与座之间的开口应向上。 4.1.5 扣件试验时，紧固螺栓的扭力矩应为40N·m。 4.1.6 扣件进行各项负荷试验时，加荷速度应控制在300N/s~400N/s。 4.1.7 试验中总荷载应包括预加荷载。 五、直角扣件力学性能试验 5.1抗滑性能试验 扣件在做抗滑性能试验时，当施于横管上（扣件两端）竖向等速增加的荷载P达到规定值时，测量位移值Δ1和Δ2。（见下图）
材料力学性能拉伸试验报告 材化08 李文迪 40860044
[试验目的] 1. 测定低碳钢在退火、正火和淬火三种不同热处理状态下的强度与塑性性能。 2. 测定低碳钢的应变硬化指数和应变硬化系数。 [试验材料] 通过室温拉伸试验完成上述性能测试工作，测试过程执行GB/T228-2002:金属材料室温拉伸试验方法： 1.1试验材料：退火低碳钢，正火低碳钢，淬火低碳钢的R4标准试样各一个。 1.2热处理状态及组织性能特点简述： 1.2.1退火低碳钢：将钢加热到Ac3或Ac1以上30-50℃，保温一段时间后，缓慢而均匀 的冷却称为退火。 特点：退火可以降低硬度，使材料便于切削加工，并使钢的晶粒细化，消除应力。1.2.2正火低碳钢：将钢加热到Ac3或Accm以上30-50℃，保温后在空气中冷却称为正 火。 特点：许多碳素钢和合金钢正火后，各项机械性能均较好，可以细化晶粒。 1.2.3淬火低碳钢：对于亚共析钢，即低碳钢和中碳钢加热到Ac3以上30-50℃，在此 温度下保持一段时间，使钢的组织全部变成奥氏体，然后快速冷却（水冷或油冷），使奥氏体来不及分解而形成马氏体组织，称为淬火。 特点：硬度大，适合对硬度有特殊要求的部件。 1.3试样规格尺寸：采用R4试样。 参数如下：
1.4公差要求 [试验原理] 1.原理简介：材料的机械性能指标是由拉伸破坏试验来确定的，由试验可知弹性阶段 卸荷后，试样变形立即消失，这种变形是弹性变形。当负荷增加到一定值时，测力度盘的指针停止转动或来回摆动，拉伸图上出现了锯齿平台，即荷载不增加的情况下，试样继续伸长，材料处在屈服阶段。此时可记录下屈服强度R 。当屈服到一定 eL 程度后，材料又重新具有了抵抗变形的能力，材料处在强化阶段。此阶段：强化后的材料就产生了残余应变，卸载后再重新加载，具有和原材料不同的性质，材料的强度提高了。但是断裂后的残余变形比原来降低了。这种常温下经塑性变形后，材料强度提高，塑性降低的现象称为冷作硬化。当荷载达到最大值Rm后，试样的某一部位截面开始急剧缩小致使载荷下降,至到断裂。 [试验设备与仪器] 1.1试验中需要测得： （1）连续测量加载过程中的载荷R和试样上某段的伸长量（Lu-Lo）数据。（有万能材料试验机给出应力-应变曲线） （2）两个个直接测量量：试样标距的长度 L o；直径 d。 1.2试样标距长度与直径精度：由于两者为直接测量量，工具为游标卡尺，最高精度为 0.02mm。 1.3检测工具：万能材料试验机 WDW-200D。载荷传感器，0.5级。引伸计，0.5级。 注1：应力值并非试验机直接给出，由载荷传感器直接测量施加的载荷值，进而转化成工程应力，0.5级，即精确至载荷传感器满量程的1/500。 注2：连续测试试样上某段的伸长量由引伸计完成，0.5级，即至引伸计满量程的1/50。
文件编号： XXXXXX 钢管脚手架扣件 作业指导书 编制：XXXX 审核：XXXX 批准：XXXX
发布XXXXX 实施XXXXXX XXXXXXXXX 一、围 本作业指导书适用于建筑工程中钢管公称外径为48.3mm的脚手架、井架、模板支撑等使用的由可断铸铁或铸钢制造的扣件。 规引用 GB 15831 《钢管脚手架扣件》 二、定义 1、钢管脚手架：用可锻铸铁或铸钢制造的用于固定脚手架、井架等支撑体系的连接部件，简称扣件。 2、直角扣件：连接两根呈垂直交叉钢管的扣件。 3、旋转扣件：连接两根呈任意角度交叉钢管扣件。 4、对接扣件：连接两根对接钢管的扣件。 5、底座：用于承受脚手架立柱荷载的可锻铸铁件或铸钢件。 三、分类标记 3.1 代号 扣件代号：GK：钢管脚手架扣件； 型式代号：Z：直角；U：旋转；D：对接；DZ：底座 四、试验方法 4.1 试验条件及方法 4.1.1 试验应采用GB/T 3091中公称外径为48.3mm、壁厚为3.5mm的钢管，其外表面应均匀涂覆红丹漆，并应在油漆干燥后进行试验。每做一次试验，扣件应移动一个紧固位置。 4.1.2 试验所用的液压万能材料试验机和百分表的精度应为±1%，扭转刚度试验装置用的砣精度应为±2%，定力式扭力扳手精度为±5%，环规、塞规应为3级精度。 4.1.3 试验用扣件的T型螺栓、螺母、垫圈应是未经使用过的合格品。 4.1.4 试验时，在横管上的直角扣件、旋转扣件的盖板与座之间的开口应向上。 4.1.5 扣件试验时，紧固螺栓的扭力矩应为40N·m。 4.1.6 扣件进行各项负荷试验时，加荷速度应控制在300N/s~400N/s。 4.1.7 试验中总荷载应包括预加荷载。 五、直角扣件力学性能试验
xxx建设工程质量安全监督站 钢筋力学性能检验报告 工程名称：/ 报告编号：BRZ11500092 (第2页共2页)
00000000000R 有效期限至：2016-04-05 批准： 审核： 校核： 检验： xxx 建设工程质量安全监督站 钢筋力学性能检验报告 工程名称：/ 报告编号：BRZ11500092 (第1页 共2页) 委托单位 / 委托编号 15000697-2 委托日期 2015-04-27 施工单位 / 钢材种类 热轧带肋钢筋 检测日期 2015-04-28 结构部位 / 牌 号 HRB400 报告日期 2015-04-29 见证单位 / 见证人 / 证书编号 / 检验性质 委托检验 样品编号 公称 直径 （mm ） 技术指标要求 序号 屈服 强度 Re(MPa) 极限 强度Rm （MPa ） 伸长率A(%) 最大力下总伸长率(%) 冷弯 实测强度比值 重量 偏差 (%) 生产厂别 炉号 出产合 格证编 号 代表数量（t ） 弯心直径d （mm ） 弯曲角度a （） 结果 Rm/Re Re/Re K 屈服 强度 (MPa) 极限 强度 (MPa) 伸长率(%) 最大力下总伸 长率(%) 重量偏差 （%） BZ11500389 10 ≥ 400 ≥ 540 ≥16 ≥ 7.5 ± 7 1 445 580 29.5 / 40.0 180 合格 1.30 1.11 -7 三钢 / / 60 2 450 585 29.0 / 40.0 180 合格 1.30 1.1 3 BZ11500390 12 ≥ 400 ≥ 540 ≥16 ≥ 7.5 ± 7 1 470 590 27.5 / 48.0 180 合格 1.25 1.18 -6 三钢 / / 60 2 465 595 27.5 / 48.0 180 合格 1.28 1.16 BZ11500391 14 ≥ 400 ≥ 540 ≥16 ≥ 7.5 ± 5 1 450 585 27.0 / 56.0 180 合格 1.30 1.13 -4 三钢 / / 60 2 450 580 27.0 / 56.0 180 合格 1.29 1.13 检验依据 GB1499.2-2007《钢筋混凝土用热轧带肋钢筋》GB/T228.1-2010《金属材料室温拉伸试验方法》 主要仪器设备 仪器名称：电液式万能试验机 管理编号：YQ-061 规格型号：WA-100B 有效期至：2016-01-14 结论 样品编号：BZ11500389 样品编号：BZ11500390 样品编号：BZ11500391 试样 依据标准所检验项目符合指标要求 试样 依据标准所检验项目符合指标要求 试样 依据标准所检验项目符合指标要求 备 注
陶瓷力学性能检测之断裂韧性检测 一、概述 陶瓷材料及制品在人们的生产生活中发挥着重要的作用，因其重要性，陶瓷检测也显得重要。下面就陶瓷的化学性能、力学性能等方面做一下简单介绍，供企业个人做为参考。 陶瓷材料的检测性能包括物理性能、化学性能、热学性能、电学性能等方面，其中物理性能、化学性能和力学性能是其主要的检测重点。物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，下文主要以科标检测为例来介绍下陶瓷力学性能中弯曲强度检测的相关原理，科标检测专业提供相应的陶瓷材料检测，检测结果精准，出具报告，因此有一定的参考价值！二、断裂韧性 应力集中是导致材料脆性断裂的主要原因之一，而反映材料抵抗应力集中而发生断裂的指标是断裂韧性，用应力强度因子（K）表示。尖端呈张开型（I型）的裂纹最危险，其应力强度因子用K I表示，恰好使材料产生脆性断裂的K I称为临界应力强度因子，用K IC表示。金属材料的K IC一般用带边裂纹的三点弯曲实验测定，但在陶瓷材料中由于试样中预制裂纹比较困难，因此人们通常用维氏硬度法来测量陶瓷材料的断裂韧性。
陶瓷等脆性材料在断裂前几乎不产生塑性变形，因此当外界的压力达到断裂应力时，就会产生裂纹。以维氏硬度压头压入这些材料时，在足够大的外力下，压痕的对角线的方向上就会产生裂纹，如图2-1所示。裂纹的扩展长度与材料的断裂韧性K IC 存在一定的关系，因此 可以通过测量裂纹的长度来测定K IC 。其突出的优点在于快速、简单、 可使用非常小的试样。如果以P C 作为可使压痕产生雷文的临界负荷， 那么图中显示了不同负荷下的裂纹情况。 由于硬度法突出的优点，人们对它进行了大量的理论和实验研究。推导出了各种半经验的理论公式。其中Blendell 结合理论分析和实验数据拟合，给出下列方程： ??? ???=???? ??????? ??c a E H Ha K IC 4.8lg 055.052 21φφ 图2-1 P ＜P C （左）和P ＞P C （右）时压痕 K IC 是I 型应力强度因子，也就是断裂韧性；φ为一常数，约等于 3；HV 是维氏硬度；a 为压痕对角线长度的一半；c 为表面裂纹长度的一半，见图2-1。经过大量的研究表明，该公式至少在下列范围内是使用的：硬度（HV ）=1~30GPa ，断裂韧性（K IC ）=0.9~16MPa ·m 1/22a 2c

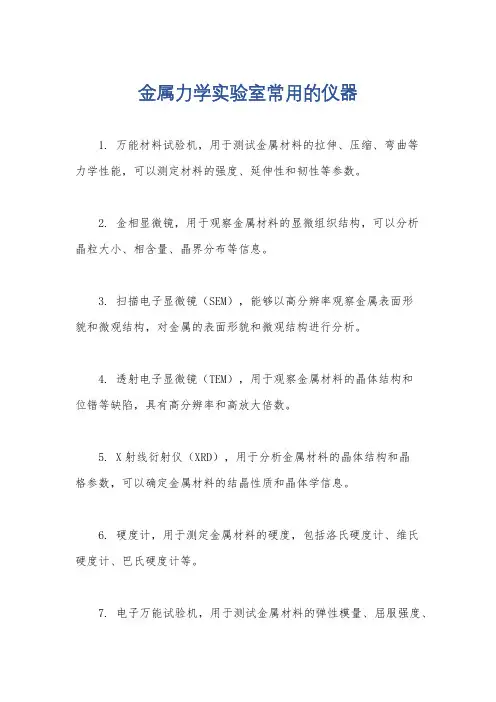

金属力学性能复习 一、填空题 1.静载荷下边的力学性能试验方法主要有拉伸试验、弯曲试验、扭转试验和压缩试验等。 2. 一般的拉伸曲线可以分为四个阶段：弹性变形阶段、屈服阶段、均匀塑性变形阶段和非均匀塑性变形阶段。 3. 屈服现象标志着金属材料屈服阶段的开始，屈服强度则标志着金属材料对开始塑性变形或小量塑性变形能力的抵抗。 4. 屈强比：是指屈服强度和抗拉强度的比值，提高屈强比可提高金属材料抵抗开始塑性变形的能力，有利于减轻机件和重量，但是屈强比过高又极易导致脆性断裂。 5. 一般常用的的塑性指标有屈服点延伸率、最大力下的总延伸率、最大力下的非比例延伸率、断后伸长率、断面收缩率等，其中最为常用的是断后伸长率和断面收缩率 。 6. 金属材料在断裂前吸收塑性变形功和断裂功的能力称为金属材料的韧性。一般来说，韧性包括静力韧性、冲击韧性和断裂韧性。 7. 硬度测试的方法很多，最常用的有三种方法：布氏硬度测试方法、络氏硬度的试验方法和维氏硬度实验法。 8. 金属材料制成机件后，机件对弹性变形的抗力称为刚度。它的大小和机件的截面积及其弹性模量成正比，机件刚度=E 〃S. 9. 金属强化的方式主要有：单晶体强化、晶界强化、固溶强化、以及有序强化、位错强化、分散强化等（写出任意3种强化方式即可）。 10. 于光滑的圆柱试样，在静拉伸下的韧性端口的典型断口，它由三个区域组成：纤维区、放射区、剪切唇区。 11. 变形速率可以分为位移速度和应变速度。 二、判断题 1.在弹性变形阶段，拉力F 与绝对变形量之间成正比例线性关系;（√） 若不成比例原因，写虎克定律。 2.在有屈服现象的金属材料中，其试样在拉伸试验过程中力不断增加（保持恒定）仍能继续伸长的应力，也称为抗服强度。（×） 不增加，称为屈服强度。 3.一般来讲，随着温度升高，强度降低，塑性减小。（×） 金属内部原子间结合力减小，所以强度降低塑性增大。 4.络氏硬度试验采用金刚石圆锥体或淬火钢球压头，压入金属表面后，经规定保持时间后卸除主实验力，以测量压痕的深度来计算络氏硬度。压入深度越深，硬度越大，反之，硬度越小。（×） 络氏硬度公式 5.金属抗拉强度b σ与布氏硬度HB 之间有以下关系式：b σ＝K ?HB ，这说明布氏硬度越大，其抗拉强度也越大。（√） 6.弹性模量E 是一个比例常数，对于某种金属来说，它是一种固有的特性。（√） 7.使用含碳量高（含碳量为0.5-0.7％）的钢，不能提高机件吸收弹性变形功。（×） 8.脆性断裂前不产生明显的塑性变形，即断裂产生在弹性变形阶段，吸收的能量很小，这种断裂是可预见的。（×）
材料力学性能测试实验 报告 标准化管理部编码-[99968T-6889628-J68568-1689N]

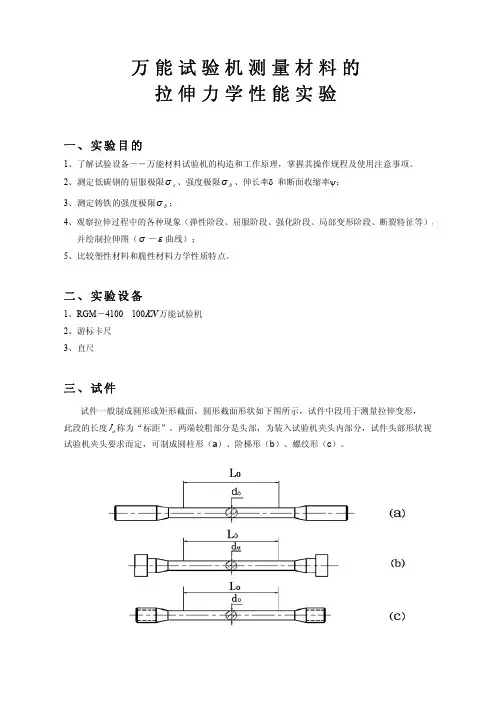

材料基本力学性能试验—拉伸和弯曲一、实验原理 拉伸实验原理 拉伸试验是夹持均匀横截面样品两端，用拉伸力将试样沿轴向拉伸，一般拉 至断裂为止，通过记录的力——位移曲线测定材料的基本拉伸力学性能。 对于均匀横截面样品的拉伸过程，如图 1 所示， 图 1 金属试样拉伸示意图 则样品中的应力为 其中A 为样品横截面的面积。应变定义为 其中△l 是试样拉伸变形的长度。 典型的金属拉伸实验曲线见图 2 所示。 图3 金属拉伸的四个阶段 典型的金属拉伸曲线分为四个阶段，分别如图 3(a)-(d)所示。直线部分的斜率E 就是杨氏模量、σs 点是屈服点。金属拉伸达到屈服点后，开始出现颈缩 现象，接着产生强化后最终断裂。 弯曲实验原理 可采用三点弯曲或四点弯曲方式对试样施加弯曲力，一般直至断裂，通过实 验结果测定材料弯曲力学性能。为方便分析，样品的横截面一般为圆形或矩形。 三点弯曲的示意图如图 4 所示。 图4 三点弯曲试验示意图 据材料力学，弹性范围内三点弯曲情况下C 点的总挠度和力F 之间的关系是 其中I 为试样截面的惯性矩，E 为杨氏模量。 弯曲弹性模量的测定 将一定形状和尺寸的试样放置于弯曲装置上，施加横向力对样品进行弯曲， 对于矩形截面的试样，具体符号及弯曲示意如图 5 所示。 对试样施加相当于σpb0.01。 (或σrb0.01)的10％以下的预弯应力F。并记录此力和跨中点处的挠度，然后对试样连续施加弯曲力，直至相应于σpb0.01(或σrb0.01)的50％。记录弯曲力的增量DF 和相应挠度的增量Df ,则弯曲弹性模量为 对于矩形横截面试样，横截面的惯性矩I 为 其中b、h 分别是试样横截面的宽度和高度。 也可用自动方法连续记录弯曲力——挠度曲线至超过相应的σpb0.01(或σrb0.01)的弯曲力。宜使曲线弹性直线段与力轴的夹角不小于40o,弹性直线段的高度应超过力轴量程的3/5。在曲线图上确定最佳弹性直线段，读取该直线段的弯曲力增量和相应的挠度增量，见图 6 所示。然后利用式(4)计算弯曲弹性模量。 二、试样要求
安全器具及设备检测作业指导书钢管脚手架扣件力学性能试验文件编号： 版本号： 编制： 批准： 生效日期：
钢管脚手架扣件力学性能试验实施细则 1.目的 为使试验人员在进行钢管脚手架扣件力学性能试验时有章可循，并使其操作合乎规范。 2.适用范围 本指导书适用于建筑工程中，钢管公称外径Φ48.3mm脚手架、井架等使用的扣件的抗滑移试验、抗破坏试验、抗拉试验、扭转刚度等力学性能试验，公称外径Φ51mm的扣件也可参加本指导书执行。 3.检测依据 GB 15831-2006 钢管脚手架扣件 GB 2828.1-2003 计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划JGJ 130-2001 建筑施工扣件式钢管脚手架安全技术规范 4.试验条件: 4.1.试验应采用GB/T 3091中公称外径为48.3mm、壁厚为3.5mm的钢管，其外表面应均 匀涂覆红丹漆干燥后进行试验。每做一次试验试验，扣件应移动一个紧固位置。4.1.试验所用的液压式万能试验机和百分表的精度应为±1％，定力式扭力扳手精度应为± 5％，环规、塞规应为3级精度。 4.1.试验用扣件的T型螺栓、螺母、垫圈应是未经使用过的合格品。 4.1.试验时，横管上的直角扣件，旋转扣件的盖板与座之间的开口应向上。 4.1.扣件试验时，紧固螺栓的扭力矩应为40N·m. 4.1.扣件进行各项负荷试验时，加荷速度应控制在300N/s-400N/s. 4.1.试验中总荷载应包括预加荷载。
5.试验方法 5.1直角扣件力学性能试验 5.1.1抗滑性能试验 扣件在做抗滑性能试验时，当施于横管上（扣件两侧）竖向等速增加的荷载P达到规定值时，测量位移值△1和△2. 在预加荷载P为1.0kN时，将位移测量仪表调整到零点。当P 增加至7.0kN时，记下△1值；当P增加至10.0kN时，记下△2值。 扣件的两个圆弧面均应进行试验。 5.1.2抗破坏性能试验 抗滑性能试验后，未损坏的扣件可用作抗破坏性能试验。此时扣件下部附加一个防滑支撑垫。 当P为25.0kN时，扣件各部位不得破坏。试验只做一个圆弧面。 5.1.3扭转刚度性能试验 扣件安装在两根互相垂直的钢管上。横管长2000mm以上，在距中心1000mm处的横管上加荷载P，在无荷载端距中心1000mm处测量横管位移值。 在预加荷载P为20N时，将测量仪表调整到零点。第一级加荷80N，然后以每100N为一级加荷，直加到900N.在每级荷载下应立即记录测读值。 5.2旋转扣件力学性能试验 5.2.1 抗滑性能试验 试验方法同4.2.1，只是预加荷载P应为0.2kN,P=7.0kN时, 记下△1值；当P增加至10.0kN 时, 记下△2值。 试验只做一个圆弧面。 5.2.2 抗破坏性能试验 在抗滑性能试验后，进行抗破坏性能试验，当荷载P为17.0kN时，扣件各部位不得破坏。
1.0 编制目的 为了规范力学试验室对低合金高强度结构钢、碳素结构钢的力学性能的工作程序，实现标准化操作，特制定此作业指导书。 2.0 适用范围 本作业指导书适用于钢结构用钢的力学试验。 3.0 依据标准 3.1《金属材料 拉伸试验 第一部分：室温试验方法》GB/T228.1-2010 3.2《低合金高强度结构钢》GB/T1591-2008 3.3《碳素结构钢》GB/T700-2006 3.4《碳素结构钢和低合金高强度结构钢热轧厚钢板和钢带》GB/T3274-2007 3.6《金属材料 弯曲性能试验方法》GB/T232-2010 4.0 检测程序 4.1 收样标准 a 、钢材应成批验收，每批由同一牌号、同一炉号、同一质量等级、同一品种、同一尺寸、同一交货状态的钢材组成，每批重量应不大于60t 。 b 、每一检验批用于作拉伸试验的1根，用于作弯曲试验的1根。 4.2检测方法 4.2.1屈服强度试验的测定： 试验时纪录力—延伸曲线或—（夹头）位移曲线。从曲线图读取力首次下降前的最大力和不计初始瞬时效应时屈服强度阶段中的最小力或屈服平台的恒定力。将其分别除以试样原始横截面积（S 0）得到上屈服强度和下屈服强度（仲裁检验采用 图解法）。 屈服强度试验计算：S F R s eL 0= ; R eL —屈服强度（N/m ㎡);F s —屈服力(N);S 0—原始截面面积（N/m ㎡) 4.2.2抗拉强度试验的测定 对于呈现明显屈服（不连续屈服）现象的金属材料，从记录的力-延伸或力-位移曲线图，读取过了屈服阶段之后的最大力，对于呈现无明显屈服（连续屈服）现象的金属材料，从记录的力-延伸或力-位移曲线图，或从测力度盘，读取试验过程中的最大力。最大力除以试样原始横截面积得到抗拉强度。 抗拉强度按下式计算：S F R m m 0= ; R m —抗拉强度（N/m ㎡);F m —最大力(N);S 0—原始截面面积（N/m ㎡) 4.2.3断后伸长率的测定 直测法：如拉断处到最邻近标距端点的距离大于 3 1L 0时，直接测量标距两端间的距离，即为断后标距（L 1），原始标距（L 0），测量断后标距的量具其最小刻度值应不大于0.1mm 。
脚手架钢管、扣件的检测标准 脚手架钢管应执行的产品标准包括： 1、产品材质应符合现行国家标准GB 700—88《碳素结构钢》中Q235-A级钢的规定，企业备案时须提供钢材的材质报告； 2、产品力学性能应符合国家标准GB/T 13793—92《直缝电焊钢管》或GB/T 3091—2001《低压流体输送用焊接钢管》中的要求； 3、外观尺寸符合JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》的要求，即外径48mm，最大负公差0.5mm；壁厚3.5mm，最大负公差0.5mm。 扣件应执行的产品标准包括： 1、脚手架扣件(铸铁可锻铁或铸钢制造)执行GB15831—1995《钢管脚手架扣件》标准； 2、钢板冲压扣件执行JG3061—1999《钢板冲压扣件》标准。 钢管的检测项目检测项目包括：屈服强度、伸长率、钢管弯曲、外观质量、外径、壁厚、端面偏差等。 扣件需要检测的主要指标有力学性能和扣件的外观和附件质量。 扣件力学性能主要是：直角型式扣件的抗滑性能、抗破坏性能及扭转刚度；旋转型式扣件的抗滑性能、抗破坏性能；对接型式扣件的抗拉性能；以及底座的抗压性能(如下表)。 扣件的外观和附件质量主要包括以下十三项指标： 1、扣件各部位不允许有裂纹存在；
2、盖板与座的张开距不得小于49(52)mm； 3、扣件不允许在主要部位有缩松； 4、扣件表面大于10 mm2的砂眼不应超过三处，且累计面积不应大于50 mm2； 5、扣件表面粘砂面积累计不应大于150 mm2； 6 、错箱不应大于1 mm； 7 、扣件表面凸(或凹)的高值(或深)不应大于1 mm； 8 、扣件与钢管接触部位不应有氧化皮，其他部位氧化面积累计不应大于150 mm2； 9 、铆钉应符合GB 867的规定，铆接处应牢固，铆接头应大于铆孔直径 1mm，且美观，不应有裂纹存在； 10、T型螺栓、螺母、垫圈、铆钉采用的材料应符合GB 700的有关规定。螺栓、螺母的螺纹均应符合GB 196的规定，垫圈应符合GB 95的规定。 11 、活动部位应能灵活转动，旋转扣件两旋转面间隙应小于1 mm； 12 、产品的规格、商标应在醒目处铸出，字迹图案要清晰、完整； 13、扣件表面应进行防锈处理(不能用沥青漆)，油漆应均匀美观，不应有堆漆或露铁。 抽样的组批规则是什么？ 1、钢管的组批规则是：每批钢管由同一尺寸、同一牌号、同一材料状态组成，每批钢管的根数不大于400根。 2、扣件的组批规则是：每批扣件由同一生产厂家、同一牌号、同一材料状态组成，每批须大于280件，当批量超过10000件，超过部分应做另一批检验验收。 施工用钢管、扣件备案对产品检测报告要求是省级以上法定检验机构出具的报告，报告的签发时间要求在一年以内，检测报告要求是型式检验抽样报告。 有关产品质量检测的相关问题可直接咨询国家建筑五金水暖产品质量监督检验中心等部门。
