设计名称：智能照明控制系统
组别：第五组
组长：XX
组员：XX

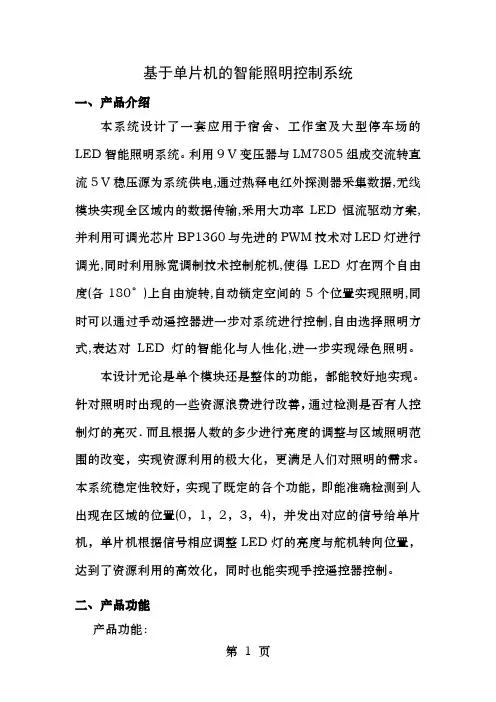

基于单片机的智能照明控制系统设计
随着电子技术的飞速发展，基于单片机的控制系统已广泛应用于工业、农业、电力、电子、智能家居等行业，微型计算机作为嵌入式控制系统的主体与核心，代替了传统的控制系统的常规电子线路。
本文介绍了基于单片机AT89C51的室内灯光控制系统及其原理，提出了有效的节能控制方法。该系统采用了当今较成熟的传感技术和计算机控制技术，利用多参数来实现对学校教室室内照明的控制。

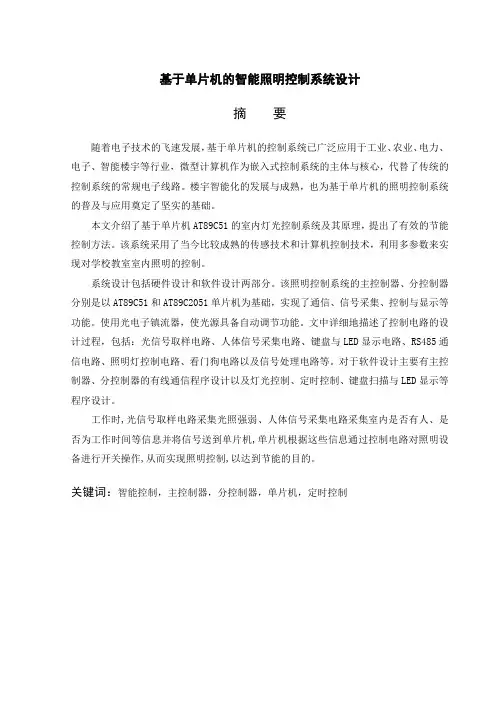

系统设计包括硬件设计和软件设计两部分。工作时,光信号取样
电路采集光照强弱、人体信号采集电路采集室内是否有人、是否为工作时间等信息并将信号送到单片机,单片机根据这些信息通过控制电路对照明设备进行开关操作,从而实现照明控制,以达到节能的目的。
目录
1 引言...................................................
1.1 研究背景............................................
1.2 智能照明控制系统的优点..............................
2 设计部分...............................................
2.1设计要求............................................
2.2系统设计............................................
2.3逻辑控制............................................
2.4硬件设计............................................
2.4.1 系统硬件总述....................................
2.4.2 AT89C51单片机介绍...............................
2.4.3 光照检测电路....................................
2.4.4 人体信号采集电路................................
2.4.5 比较电路........................................
2.4.6 延迟时间选择电路................................
2.4.7 输出控制电路....................................
3 系统软件设计及实现.....................................
4 结论..................................................
5 评价………………………………………………………………………………………………..
6 组员分
工…………………………………………………………………………………………..
1 引言
1.1研究背景
如今普遍高校都是开放型的管理模式，高校的教室在白天室内照度很高的情况下，仍然普遍存在开灯作业；即使是很少的时候也是整个教室的灯全亮着。甚至教室无人的时候灯仍然亮着。这些现象普遍存在于各大高校，浪费了电力资源。
目前通常使用的节电方式有实行手工控制，声控型，太阳能灯等。但是它们都存在一定的弊端。手工控制方式操作不便，费时费力，而且需要人工控制。声控型则容易存在判断不准确，当不是人为需要的时候，其它噪声也可能会让灯亮。太阳能设备投资比较大，且容易受光照强度的影响，不适合用在教室设施场所。因此市场上迫切需要一种操作方便、价格低廉、便于大面积推广的新型节能方案。
1.2 智能照明控制系统的优点
智能照明控制系统是指用计算机技术并辅助以其它手段，对电力照明实行智能控制，提供合适照明光环境的同时降低照明系统电能消耗和其它使用费用。智能照明控制系统于手动照明控制系统相比有很多优点，包括创造环境气氛，改善工作环境、提高工作效率，良好的节能效果，延长光源寿命，管理维护方便等。
1.3智能照明控制系统的组成
智能照明控制系统主要由输入装置、处理器和执行器三个部分组成。
输入装置可以不断检测周围环境的光照度水平，可以探测到某个区域是否有人移动，以及输入人们的控制指令，并把相应的信号传送给处理器。输入装置包括传感器、定时装置和控制面板或遥控器。
处理器接受输入装置的信号，经过信息处理、判断、分析，输出控制信号。
执行器与灯具直接连接，控制灯光回路的闭合或断开和调节灯光到相应的水平，包括手动开关。
2 设计部分
2.1 设计要求
控制器的主要目的是对灯的开关状态进行控制。工作时根据时间，人工控制及光照等因素综合控制灯的开关状态。光照检测电路和红外线传感器采集光照强弱、室内是否有人等信息送到单片机，单片机根据这些信息通过控制电路对照明设备进行开关操作，从而实现照明控制，以达到节能的目的。
系统设计主要包括硬件和软件两大部分，依据控制系统的工作原理和技术性能，将硬件和软件分开设计。
硬件设计部分包括电路原理图、合理选择元器件、绘制线路图，然后对硬件进行调试、测试，以达到设计要求。硬件电路是采用结构化系统设计方法，该方法保证设计电路的标准化、模块化。硬件电路的设计最重要的选择用于控制的单片机，并确定与之配套的外围芯片，使所设计的系统既经济又高性能。硬件电路设计还包括输入输出接口设计，画出详细电路
智能照明系统的设计 1引言 随着人民生活水平的不断提高，人们对工作和生活环境的要求越来越高，同时对照明系统的要求也越来越高。照明领域的能源消耗在总的能源消耗中占了相当大的比例，节约能源和提高照明质量是当务之急。照明用电作为电力消耗的重要部分，已经占到了电力消耗的10%左右，并且随着我国国民经济的迅猛发展和人民生活水平的不断提高，照明用电还将不断增加。[1] 传统照明技术受到了强烈冲击。一方面，由于信息技术和计算机的发展对照明技术的变化提供了技术支撑；另一方面，由于能源的紧缺，国家对照明节能越来越重视，新型的照明技术得以迅速发展，以满足使用者节约能源、舒适性、方便性的要求。 智能照明系统是最先进的一种照明控制方式，它采用全数字、模块化、分布式的系统结构，通过五类控制线将系统中的各种控制功能模块及部件连接成一个照明控制网络，它可以作为整个建筑物自动化管理系统（BA系统）[2]的，一个子系统通过网络软件接入BA系统，也能作为独立系统单独运行，在照明控制实现手段上更专业、更灵活，可实现对各种照明灯的调光控制或开关控制，是实现舒适照明的有效手段，也是节能的有效措施。 智能照明系统可对白炽灯、日光灯(专用镇流器)、节能灯、石英灯等多种光源调光,满足各种环境对照明的要求。适用范围有:大型公共建筑,如会展中心、航站楼、客运站、体育场馆、大型商场等;博物馆、美术馆、图书馆等文化建筑和教学建筑;星级酒店和高档写字楼的宴会厅、多功能厅、会议室、大堂、走道等场所。 通过采用智能照明系统,可实现以下控制功能:
(1)时钟控制:通过时间设定实现各照明区域的不同控制。 (2)调光控制:通过照度探测器和调光模块,达到各区域照度值始终在预先设定值范围。 (3)区域场景控制:通过控制面板和调光模块,实现各照明区域的场景切换控制。 (4)动静探测控制:通过动静探测器和调光/开关模块,实现各照明区域的自动开关控制。 (5)手动遥控器控制;通过红外线遥控器,实现在正常状态下各区域内的照明灯具的手动控制和区域场景控制。 (6)应急照明控制:系统对特殊区域内的应急照明所执行的控制。 3智能照明控制系统原理与组成 智能照明系统是基于计算机控制平台的全数字、模块化、分布式总线型控制系统。中央处理器、模块之间通过网络总线直接通信，利用总线使照明、调光、百叶窗、场景、控制等实现智能化，并成为一个完整的总线系统。可依据外部环境的变化自动调节总线中设备的状态，达到安全、节能、人性化的效果，并能在今后的使用中根据用户的要求通过计算机重新编程来增加或修改系统的功能，而无须重新敷设电缆，智能照明控制系统的可靠性高，控制灵活，是传统的照明控制方式所无法做到的。 智能照明的系统通常主要由调光模块、开关模块、控制面板、液晶显示触摸屏、智能传感器、PC接口、时间管理模块、手持式编程器、监控计算机（大型网络需网桥连接）等部件组成。 线路系统：总线式智能照明简单的开关特点：负载回路连线接到输出单元的输出端，控制开关用五类线与输出单元相连。负载容量较大时仅考虑加大输出单元容量，控制开关不受影响；开关距离较远时，只须加长控制总线的长度，节省大截面电缆用量；可通过软件设置多种功能（开/ 关、调光、定时等）。总线式智能照明系统双控电路特点：实现双控时只需简单地在控制总线上并联一个开关即可；进行多点控制时，依次并联多个开关即可，开关之间仅用一条五类线连接，线路安装简单省事。 控制方式：智能照明控制，采用低压二次小信号控制，控制功能强、方式多、范围广、自动化程度高，通过实现场景的预设置和记忆功能，操作时只须按一下控制面板上某一个键即可启动一个灯光场景（各照明回路不同的亮暗搭配组成一种灯光效果），各照明回路随即自动变换到相应的状态。上述功能也可以通过其他界面如遥控器等实现。 照明方式：智能照明控制系统采用“调光模块”，通过灯光的调光在不同使用场合产生不同灯光效果，营造出不同的舒适的氛围。
设计名称：智能照明控制系统组别：第五组 组长：XX 组员：XX
基于单片机的智能照明控制系统设计 随着电子技术的飞速发展，基于单片机的控制系统已广泛应用于工业、农业、电力、电子、智能家居等行业，微型计算机作为嵌入式控制系统的主体与核心，代替了传统的控制系统的常规电子线路。 本文介绍了基于单片机AT89C51的室内灯光控制系统及其原理，提出了有效的节能控制方法。该系统采用了当今较成熟的传感技术和计算机控制技术，利用多参数来实现对学校教室室内照明的控制。 系统设计包括硬件设计和软件设计两部分。工作时,光信号取样电路采集光照强弱、人体信号采集电路采集室内是否有人、是否为工作时间等信息并将信号送到单片机,单片机根据这些信息通过控制电路对照明设备进行开关操作,从而实现照明控制,以达到节能的目的。
目录 1 引言....................................................................... 1.1 研究背景.............................................................. 1.2 智能照明控制系统的优点................................................. 2 设计部分................................................................... 2.1设计要求............................................................... 2.2系统设计............................................................... 2.3逻辑控制............................................................... 2.4硬件设计............................................................... 2.4.1 系统硬件总述....................................................... 2.4.2 AT89C51单片机介绍................................................. 2.4.3 光照检测电路....................................................... 2.4.4 人体信号采集电路................................................... 2.4.5 比较电路........................................................... 2.4.6 延迟时间选择电路................................................... 2.4.7 输出控制电路....................................................... 3 系统软件设计及实现......................................................... 4 结论...................................................................... 5 评价……………………………………………………………………………………………….. 6 组员分工…………………………………………………………………………………………..
题目名称：智能照明控制系统设计 摘要：本系统以光敏电阻的光强采集、A/D转换、单片机AT89C51为核心，组成最小控制系统，并和高亮LED显示电路共同构成。外界光强的大小通过电压的线性转换，并用延时来控制灯亮度来体现。该系统能够随环境光强的变化或软件所设定的时间自动控制灯的亮灭；同时系统可以根据光线强度自动控制灯的亮度，也可以手动调节灯的亮度。 关键词：51学习板ADC0804 光敏电阻中断定时延时 目录 1方案设计与论证 (2) 1.1整体设计方比较和选择 (2) 2 系统设计 (4) 2.1 总体设计 (4) 2.2 各单元模块功能介绍及电路设计 (5) 2.2.1光线采集模块 (5) 2.2.2模数转换模块 (5) 2.2.3 AT89C51单片机 (6) 2.2.4 LED显示模块 (6) 2.2.5电源模块 (7) 3 软件设计 (7)
4系统测试 (9) 4.1测试方案 (9) 4.2测试结果 (9) 4.3结果分析 (9) 5结语 (10) 附录： (11) 附1：元器件明细表 (11) 附2：电路图图纸及实物图 (11) 附3：程序清单 (12) 1方案设计与论证 1.1整体设计方比较和选择 本系统包括智能系统和照明系统。这两个部分的具体的设计思路如下所示： 智能系统是基于学习板上的51单片机，理论结合实际的应用，故主要是软件程序的编写，其次是单片机的扩展口与A/D芯片和高亮发光二极管的连接。其有4个并行I/O端口，分别是P0、P1、P2和P3，每个端口都有双向I/O功能。P0口在学习板上控制数码管的显示，故在设计本系统时暂不考虑，P1口只能做 I/O口使用，且其内部有上拉电阻，因P1.0-P1.3控制数码管、按键和学习板上的灯的使能端，故只剩P1.4-P1.7口，不妨将P1.5与高亮发光二极管相连（因为P1口有上拉电阻故可直接相连），P1.7控制A/D的使能端；P2口与 A/D芯片的数字输出端相连，为单片机输入转化后的8位二进制；P3口实有特殊功能，直接与A/D芯片的RD W R和端口相连。 照明系统是基于光敏电阻的光线采集电路，光敏电阻器的阻值随入射光线
基于AT89C52单片机和BIS0001的智能照明控制系统设计 类别：网文精粹阅读：1013 对一些照明时间较长、照明设备较多的场所(如学校教室、商场等)，其照明系统的使用浪费现象屡见不鲜。由于缺乏科学管理和管理人员的责任心不强，有时在借助外界环境能正常工作和夜晚室内空无一人时，整个房间内也是灯火通明。这样下来，无形中所浪费的电能是非常惊人的。据测算，这种现象的耗电占其单位所有耗电的40％左右。因此，有必要在保证照明质量的前提下，实施照明节能措施。这不仅可以节约能源，而且会产生明显的经济效益。 1系统结构和工作原理 系统结构图如图1所示。本系统主要由光照检测电路、热释电红外线传感器及处理电路、单片机系统及控制电路组成。工作时，光照检测电路和热释电红外线传感器采集光照强弱、室人是否有人等信息送到单片机，单片机根据这些信息通过控制电路对照明设备进行开关操作，从而实现照明控制，以达到节能的目的。
2系统硬件设计 按图1构成的系统硬件电路如图2所示。为了使系统功能更加完善，在该系统中可以增加时间显示电路，用于显示当前的时间。由于该部分硬件与软件均已成熟，在此不做详细介绍。 2.1中心控制模块 目前较为流行的单片机有AVR和51单片机，从系统设计的功能
需求及成本考虑，51单片机性价比更高。AT89C52是拥有2个外部中断、2个16位定时器、2个可编程串行UART的单片机。中心控制模块采用AT89C52单片机已完全满足设计需要，实现整个系统控制。 2.2光照检测电路 如图2所示，当外界环境光照强时，光敏电阻R13阻值较小，则A点电平较低；当外界环境光照弱时，光敏电阻R13阻值较大，则A 点电平较高，将此电平送到单片机，由程序控制是否实现照明。 2.3热释电传感器及处理电路 2.3.1热释电红外线传感器 热释电红外传感器能以非接触形式检测出人体辐射的红外线，并将其转变为电压信号。热释电传感器具有成本低、不需要用红外线或电磁波等发射源、灵敏度高、可流动安装等特点。实际使用时，在热释电传感器前需安装菲涅尔透镜，这样可大大提高接收灵敏度，增加检测距离及范围。实验证明，热释电红外传感器若不加菲涅尔透镜，则其检测距离仅为2 m左右；而配上菲涅尔透镜后，其检测距离可增加到10 m以上。 由于热释电传感器输出的信号变化缓慢、幅值小(小于1 mV)，不能直接作为照明系统的控制信号，因此传感器的输出信号必须经过一个专门的信号处理电路，使得传感器输出信号的不规则波形转变成适
令狐文艳 室内灯光控制系统的设计 令狐文艳 毕业设计（论文）
摘要 本课题主要研究的是针对室内灯光的自动控制展开研究，提出了室内灯光控制的具体原理以及它的具体设计思路，提出了基于室内灯光控制系统的详细设计详细内容，在研究该课题的途中努力学习了智能室内灯光控制系统的硬件设备以及相应的软件。本研究以STC89C52单片机为主要操作核心，本研究采用了光敏三极管做为对外界自然光线的强度来进行详细检测，采用热红外人体传感器检测教室有没人进出；再根据本控制系统对外界自然光信号与人体存在的红外信号采取的智能判断，以及对室内需要合理打开灯的条件，以完成对室内照明回路智能控制，从而以达到合理节约利用电能的目的。此外，采用了LCD液晶显示器以用来显示室人数。本研究主要采用的结构为模块化设计，具有简单，体积小等很多优点，以用来满足本研究达到室内灯光控制系统的要求。 [关键词] :STC89C52；热红外人体传感器；光敏三极管；自动控制； Abstract The design analyzes the principle and realization method of the classroom light automatic control, and puts forward the classroom lighting design idea of automatic control system, and on this basis to develop the intelligent control system hardware and corresponding software through researching on automatic control method for classroom lighting. This study adopted the light activated triode as to outside natural light intensity to a detailed inspection; According to the control system’s intelligent judgment of the environmental light signal and the human existence signal, as well as to the classroom reasonable conditions, opening the lamp to complete automatic control of the classroom lighting circuit, so as to achieve the purpose of saving electricity，to meet the requirements of this study to the indoor lighting control system. Key words: STC89C52; pyroelectricinfrared sensor; automatic control; light activated triode
基于单片机的楼道照明自动控制系统设计 1.设计内容 本次设计的内容为楼道照明自动控制系统的设计。它利用光敏电阻和热式电红外传感器，单片机等器件对楼道照明灯具进行自动控制。使电灯白天不亮，夜间有人走动时自动点亮，人走后延时一段时间自动熄灭，从而达到节能的目的。 2.设计方案和主要元器件的选择 2.1设计方案 本次设计的三个要求：第一电灯白天不亮，第二晚上有人走动时自动点亮，第三人走后延时一段时间自动熄灭。针对，电灯白天不亮，我们采用光控，采用光敏电阻，利用它的导电特性予以解决；针对行人走动电灯自动点亮，我们采用热式电红外传感器，利用它将热转化为电压的特性予以解决；针对延时，我们采用单片机的延时程序予以解决。 2.2 主要元器件的选择 （一）光敏电阻的结构和工作原理 1 结构 光敏电阻的结构和电路图形符号如图1所示。
光敏电阻又称光导管，它几乎都是用半导体材料制成的光电器件。如图2所示光敏电阻没有极性，纯粹是一个电阻器件，使用时即可加直流电压，也可加交流电压。无光照时候，光敏电阻值（暗电阻）很大，电路中电流很小。当光敏电阻收到一定波长范围的光照时，它的阻值（亮电阻）急剧减少，电路中电流迅速增大，一般希望暗电阻越大越好，亮电阻越小越好，此时光敏电阻的灵敏度高。实际光敏电阻的暗电阻值一般在兆欧级，亮电阻在几千欧以下。 2 工作原理 用于制造光敏电阻的材料主要是金属的硫化物，硒化物等半导体。通常采用
涂敷，喷涂，烧结等方法在绝缘底上制作很薄的光敏电阻体及梳妆欧姆电极，然后接出引线，封存在具有透光镜的密封壳体内，以免受潮影响其灵敏度。在黑暗环境里，它的电阻值很高。当受到光照时，只要光子能量大于半导体材料的禁带宽度，则阶带中的电子吸收一个光子的能量后可跃迁到导带，并在阶带中产生一个带正电荷的空穴，这种有光照产生的电子--空穴对增加了半导体材料中载流子的数目，使其电阻率变小，从而造成光敏电阻值下降。光照愈强，阻值愈低。入射光消失后，由光子激发产生的电子--空穴对将逐渐复合，光敏电阻的阻值也就逐渐恢复原值。 （二）热释电红外传感器 任何发热体都会产生红外线,辐射的红外线波长跟物体温度有关。表面温度越高,辐射能量越强。人体的正常体温为36~37.5℃，其辐射的最强的红外线的波长为9.67~9.64um，中心波长为9.65um。故考虑采用热释电人体红外传感器(PIP)。热释电红外传感器由传感探测元、干涉滤光片和场效应管匹配器三部分组成。其内部的热电元由高热电系数的铁钛酸铅汞陶瓷以及钽酸锂、硫酸三甘铁等配合滤光镜片窗口组成，其极化产生正、负电荷,随温度的变化而变化。 Ｄ端接电源 正极，Ｇ端接电 源负极，Ｓ端为 信号输出。由于
智能照明系统 1、概述 办公环境不仅要有足够的工作照明，更应营造一个舒适的视觉环境，减少光污染。现代办公楼的照明已经成为直接影响办公效率的主要因素之一，因此,越来越引起人们的高度重视。做好照明设计，加强照明控制设计，已成为现代智能办公大楼的一个重要内容。据国内外有关资料介绍，办公照明用电量占整幢大楼能耗的约1/3，办公照明的设备费用（包括照明器件和配布线工程费）约占电气工程费用的10%以上，因此选择合理的照明方案，配置先进的控制系统，不仅能大大简化穿管布线的工作量，而且能有效地节约能源，降低用户运行费用，提高大楼管理水准，具有极大的经济意义和社会效益。在一些欧美发达国家，照明系统的智能化控制已成为智能化大楼不可分割的组成部分，而且应用范围越来越广。 智能照明控制系统的技术，随着现代建筑技术的发展而不断更新以适应各种建筑结构布局，不同灯具的选配，实现多样化的控制模式。由于这是一个开放式的系统，采用标准接口可以方便地与其它系统诸如BA、安保、消防等相互连接完成系统集成功能；同时利用系统配备的监控软件，大楼管理工作人员借助“友好”的用户界面，能极其方便地遥控、监控大楼所有控制设备的工作状态。 2、智能照明系统 长期以来智能照明在国内一直受到忽视，绝大多数建筑物仍然沿用传统照明控制方式。部分智能区域照明和定时开关功能，很难实现调光、场景控制等负责多变的功能，澳洲奇胜的C－BUS正是为了满足这些更高的照明需求而开发出来的新一代智能照明控制系统。就照明管理系统而言，它不仅要控制照明光源的发光时间、亮度来配合不同应用场合做出相应的灯光处理，而且还要考虑到管理智能化和操作简单化以及灵活适应未来照明布局和控制方式变更等要求。一个优秀的智能照明系统可以提升照明环境的品质，确保在建筑物里工作和生活群体的舒适和健康。
1、概述 “节能、智能科技与美学是21世纪建筑业的主题。” 现代建筑中照明系统对于能源的消耗已经高达35%，建筑界已经引入“绿色”照明的概念，其中心思想是最大限度采用自然光源、设置时钟自动控制、采用照度感应和动静传感器等新技术。现代东莞商业中心环境不仅要有足够的工作照明，更应营造一个舒适的视觉环境，减少光污染。照明已经成为直接影响工作效率的主要因素之一，因此，越来越引起人们的高度重视。做好照明设计，加强照明控制设计，已成为现代化东莞****智能化设计的一个重要内容。 2、项目需求分析 作为大量使用灯光的建筑，对于智能照明的需求具有以下特点： 控制区域类型较多，包括大堂区，走廊，楼梯间，电梯厅等；以及6－38层写字楼的公共走廊，室外亮化景观照明，地下车库照明，地下商业部分等的照明控制。 ●灯光耗能量大，因此对于照明节能的要求较高，效果要求显著； ●人流量和照明量存在线性比例关系，人流量越多，需要打开的光源越多； ●顾客对于灯光有较高的指标要求，在不同的区域、不同的场合来设置不同的场景。 根据本项目业主、设计单位针对本项目的直接沟通交流，并结合以往智能灯光在项目实施中的实际经验，我们对于本项目各控制区域需要用到的控制手段分析如下：
3、方案设计 根据需求，我们设计以下控制方案： 照明控制区域说明： 3.1公共区域（大堂、走廊、电梯厅） 走道、电梯厅在*****是必不可少的，在大楼走道、电梯厅等区域的照明是最能体现智能照明的节能特点。没用到智能照明的情冴下，当走道无人经过的时候灯却依然亮着，这就大大浪费了电能，而智能照明系统可以有效的进行管理。 大堂 大堂是客人进入****商务区的必经之路，是光临****的第一感觉，其灯具的选用和灯光布置不只是为了大堂照明的需要，更应考虑照明的气氛及照明与建筑装潢的协调。作为一个高级大楼的大堂应该最大限度地为客人提供一个舒适、优雅、端庄的光环境。 大堂采用场景控制，在大堂内配置可编程控制面板迚行灯光控制。通过可编程控制面板可以实现多种不同场景的切换，如：“白天模式”、“傍晚模式”、“夜间模式”等，不同模式开启不同的灯光。 同时，在一层的大堂内配置一个液晶触摸屏，该触摸屏可对整座大厦内所以智能照明受控回路的控制。 走廊 走廊采用自动照明控制，正常工作时间全开，非工作时间改为减光照明，节假日无人时可以只亮少量灯。在电梯厅入口处配置一个可编程控制面板，可根据需要手动控制就近灯具的开关。在走廊通道中，配置相应数量的红外感应器，可实现随着人员走动开启灯光的功能。当人员离开红外探测范围内，灯光延时自动关闭。 下图为公共区域（走廊）照明控制原理图（仅供参照）： 值班模式：半开
第1章绪论 1.1 引言 随着社会经济和科学技术的发展，人们的生活水平也不断提高，导致用电负荷的加剧，又由于世界性的能源危机，能源缺乏已成为世界所面临的严峻问题。而此问题对我国来说尤为严重。随着各类大、中专院校的扩招，教室的扩建，教室照明的需求也越来越多，而教室照明的管理不到位，往往造成电能的巨大浪费，这样，提高教室用电效率就成为首要考虑的问题。 目前对灯光的智能控制，国内外己经开始采用，但对教室灯光的控制，尤其是我国教室灯光的智能控制尤为缺乏和不完善，依然是传统式的人工管理。各类大、中专院校不断扩招，教室不断扩建，教室的用电负荷不断加大，教室用电管理不善，造成学校电能浪费，经济损失，这种的浪费与当今的节约能源理念相违背。再者，现代自动化程度不断提高，计算机技术的普及，灯光的管理也在朝着自动化、智能化方向发展。例如楼道灯光的自动控制等等。所有这些使得教室灯光控制也应该朝着智能的方向发展。于是，开发简便、实用的教室灯光自动控制系统便具有重要的现实意义。 1.2 课题的来源、意义及研究目的 世界各地发电的主要原料是煤炭、石油和天然气，而丹麦在能源利用方面的成功经验提供了很好的借鉴。从1974年以来，尽管丹麦国民收入增长了50%，丹麦总的能源消费量并没有增加。丹麦是OECD成员国中能源消耗量和国民收入比值最小的国家。他们不断地提供一些节能供热系统，例如丹麦热电同供热电厂(CHP)，而且，他们尽可能的有效利用资源。这
样，他们的能源使用总效率达到了90%。丹麦政府很重视住房空间用电的节能，并设立了对新建房屋节能的诸多要求。数据显示，居民入住有节能装置的房子时，他们要支付比没有节能方案房屋高出8%的费用。其节能项目经验在欧盟国家中广为流传。还有，欧司朗一斯维尼亚公司不断的推出新型高输出的荧光灯，节约6%的总系统功率，并具有更高的光通和平均光通量。飞利浦照明公司推出的陶瓷金卤灯代替过去的卤钨灯，可节能60%的电能。种种迹象表明世界各国都在采取不同方式来节约能源，节约 电能。 中国经济持续多年的高速发展让能源问题日益突出。虽然我国能源总储量不低，但由于我国人口众多，所以人均储量少，单位产值的能耗是发达国家的3-10倍。能源问题已成为制约我国国民经济发展的关键问题。从环境和自然资源角度出发，能源问题也是我国长期可持续发展战略中一个关键因素。此外，能源问题不仅关系经济发展和环境生态，在特定情况下还会对社会稳定有很大影响。鉴于能源问题的重要性，我国在绿色照明工程新闻发布，绿色照明工程未来五年间将在公用设施、宾馆、商厦、居民住所等全国建筑物中推广1.5亿只节能灯，节电290亿度电。上海、河北等一些地方采取政府对节能灯大宗采购每只补贴3至4元的方式进行推广。从普通白炽灯到高效节能灯，使我国的电光源产品结构逐步向节电型转变，荧光灯与普通白炽灯的比例由1995年的l:6.25前的l: 1. 5。 目前，我国照明用电约占社会总用电量的12%，采用高效照明产品代替传统的低效照明产品可节电60%到80%。如今，北京正在大力推行绿色照明工程，己推出上百万只绿色照明光源和部分节能电器，据测算年节约用电可达3442万千瓦时，节约电费2519.7万元。政府己经在商厦、学校、医院等更换了24万只节能灯具。在奥运工程的建设上，也大量运用节能
灯光控制系统方案
一、系统概述 系统原理概述 系统所有的单元器件（除电源外）均内置微处理器和存储单元，由一对信号线（UTP5）连接成网络。每个单元均设置唯一的单元地址并用软件设定其功能，通过输出单元控制各回路负载。输入单元通过群组地址和输出组件建立对应联系。当有输入时，输入单元将其转变为数字信号在系统总线上广播，所有的输出单元接收并做出判断，控制相应回路输出。 系统通过两根总线连接成网络。总线上不仅为每个组件提供24伏直流电源，还加载了控制信号。通过系统编程使控制开关与输出回路建立逻辑对应关系。 系统元件采用 模块化结构、并已 经有系统化产品、 系统扩展方便。同 时，通过专用接口 元件及软件，可能 直截接入电脑进行实时监控，或接入以太网进行远程实时监控。因此在设计时更加简单、灵活。 系统为分布式控制，模块化结构，可靠性高。任何控制模块均内置CPU，每个输入模块（场景开关、多键开关、红外传感器等）都可直接与输出模块（调光器、输出继电器）通讯（发送指令→接受指令→执行指令），避免了集中式结构中央CPU一旦出现故障造成整个系统瘫痪的弱点。 与BA系统的集成
诺雅照明控制系统是一个开放的系统，通过专用接口软件，可方便地与其他系统连接，如楼宇自控系统、门禁系统、保安监控系统、消防系统等。
系统结构图
二、系统功能和优点 智能照明控制系统在学校应用的功能和优点： 1、实现照明控制智能化 可用手动控制面板，根据一天中的不同时间，不同用途精心地进行灯光的场景预设置，使用时只需调用预先设置好的最佳灯光场景，使人产生新颖的视觉效果。随意改变各区域的光照度。 2、美化环境以达到吸引学生的注意力 好的灯光设计，能营造出一种温馨、舒适的环境，增添其艺术的魅力。良好的环境可以培养学生对其产生更大的兴趣，从而得到更好的学习效果。 利用灯光的颜色、投射方式和不同明暗亮度可创造出立体感、层次感，不同色彩的环境气氛，不仅使学生有个很好的学习环境，而且还可以产生一种艺术欣赏感，对课程产生强烈的研究精神。 3、可观的节能效果 由于智能照明控制系统能够通过合理的管理，根据不同日期、不同时间按照各个功能区域的运行情况预先进行光照度的设置，不需要照明的时候，保证将灯关掉；在大多数情况下很多区域其实不需要把灯全部打开或开到最亮，智能照明控制系统能用最经济的能耗提供最舒适的照明；系统能保证只有当必需的时候才把灯点亮，或达到所要求的亮度，从而大大降低了学校的能耗。 4、延长灯具寿命 灯具损坏的致命原因是电压过高。灯具的工作电压越高，其寿命则成倍降低。反之，灯具工作电压降低则寿命成倍增长。因此，适当降低灯具工作电压是延长灯具寿命的有
基于PLC的校园照明智能控制系统设计 ［摘要］目前，大多数校园照明系统仍然使用人工控制，其缺点是控制复杂、修理困难、容易发生误动作。针对这种情况，本设计使用西门子S7-200PLC代替传统的人工控制校园照明系统。采用了PLC智能控制，系统稳定可靠，完全满足学校的照明要求，校园照明系统主要有道路控制输出信号、景观灯输出信号、公共绿地输出信号，根据PLC 控制原理对其进行I/0分配和绘制照明系统流程图及编写校园照明智能控制系统梯形图控制程序。最后经过模拟仿真运行，能够实现当设备发生故障或出现某些不正常运行情况时，由自动控制变换人工控制，在排除故障后再次实现自动控制满足照明智能控制系统的要求。 ［关键词］照明系统；西门子S7-200；输出信号；智能控制 Intelligent Control of Campus Lighting Based on Programmable Logical Controller Electrical Engineering And Automation Specialty* * * Abstract:At present the illumination system of the majority of our campus is still using the traditional manual control system, whose disadvantages are complex control, difficult to repair, prone to malfunction. For this situation, this paper uses the Siemens S7-200 and designs the system to control the campus lighting system instead of traditional artificial control，Programmable Logical Controller intelligent control system was adopted on the new campus, the control system is reliable enough to meet the requirement of campus lighting, The system mainly includes incident the output signal of the road、the decorative lights and the green fields. Which composes the I/0 allocation tables and flowing diagram and the ladder diagram control programs of the illumination system of the campus. Through the simulation, it is able to turn to manual control from the automatic system when the facilities generate the phenomenon of the malfunction and abnormal,the automatic system turn on after people to find and orderly deal with the malfunction ,and fulfills the requirements of the system of the intelligent control. Key words:The illumination system; Siemens S7-200; the output signal; intelligent control
比较全的一套智能家居设计方案 智能系统设计范围： 本设计包含的系统为：智能门锁、安防、可视对讲、厨房室内可视分机、灯光、空调、电动窗帘（百叶窗、气窗）、背景音乐、环境监测（红外亮度、然气感应）、视频监视、集中控制和远程WEB控制等。并且，以上所有系统都不是独立的，而是和其他系统相互联系，融合为一个统一的整体，并相互响应，做到真正意义上的智能。 智能系统设计的原则： 用户需要操作方便，功能实用，外观美观大方的智能家居系统。系统要有吸引来宾的外观和功能，能体现用户高人一等的生活品位。同时要化繁为简、高度人性、注重健康、娱乐生活、保护私密。 系统功能描述： 以下，我们跟据房型结构，设计的智能家居系统： 区域： 庭院 主楼负一层：影音娱乐室、储藏间、楼梯 主楼一层：大门、门厅、客厅、餐厅、厨房、客卧室、卫生间、楼梯 主楼二层: 二层休闲厅、主卧室及主卫、次卫、儿童房、书房及阳台. 负一层： 1、影视娱乐室 ①控制对象：灯光开关、灯光调光、电动窗帘、电视、AV播放设备、中央空调。 ②在入口安装1只“智能控制面板”，对以上设备进行智能化控制，设置6组常用场景模式：“准备”、“电影”、“中间休息”、“纯音乐”、“调光”、“离场”。 按下“准备”模式，灯光自动调亮，空调自动启动，人员入场，做准备工作。 按下“电影”模式，灯光逐渐暗下（过度时间2秒），只留有最后面的两个壁灯在5%的亮度，电动窗帘自动闭合，电视机自动打开。 按下“中间休息”模式，灯光渐亮，方便休息，喝点咖啡。 按下“纯音乐”模式，单独的音乐欣赏，灯光调节到一个温和的亮度。 按下“调光”模式，可对以上四个场景的灯光亮度做手动调节，以适合不同人的要求。
* * * 大学 本科生毕业设计（论文） 学院（系）：电子与电气工程学院 专业：电气工程及其自动化 学生： 指导教师： 完成日期2012 年5 月 ****本科生毕业设计（论文）
基于PLC的校园照明智能控制系统设计 Intelligent Control of Campus Lighting Based on Programmable Logical Controller 总计：27 页 表格： 2 个 插图：15 幅 *****本科毕业设计（论文）
基于PLC的校园照明智能控制系统设计 Intelligent Control of Campus Lighting Based on Programmable Logical Controller 学院（系）：电子与电气工程学院 专业：电气工程及其自动化 学生姓名： 学号：104091120032 指导教师（职称）： 评阅教师： 完成日期：
基于PLC的校园照明智能控制系统设计 电气工程及其自动化* * * ［摘要］目前，大多数校园照明系统仍然使用人工控制，其缺点是控制复杂、修理困难、容易发生误动作。针对这种情况，本设计使用西门子S7-200PLC代替传统的人工控制校园照明系统。采用了PLC智能控制，系统稳定可靠，完全满足学校的照明要求，校园照明系统主要有道路控制输出信号、景观灯输出信号、公共绿地输出信号，根据PLC 控制原理对其进行I/0分配和绘制照明系统流程图及编写校园照明智能控制系统梯形图控制程序。最后经过模拟仿真运行，能够实现当设备发生故障或出现某些不正常运行情况时，由自动控制变换人工控制，在排除故障后再次实现自动控制满足照明智能控制系统的要求。 ［关键词］照明系统；西门子S7-200；输出信号；智能控制 Intelligent Control of Campus Lighting Based on Programmable Logical Controller Electrical Engineering And Automation Specialty* * * Abstract:At present the illumination system of the majority of our campus is still using the traditional manual control system, whose disadvantages are complex control, difficult to repair, prone to malfunction. For this situation, this paper uses the Siemens S7-200 and designs the system to control the campus lighting system instead of traditional artificial control，Programmable Logical Controller intelligent control system was adopted on the new campus, the control system is reliable enough to meet the requirement of campus lighting, The system mainly includes incident the output signal of the road、the decorative lights and the green fields. Which composes the I/0 allocation tables and flowing diagram and the ladder diagram control programs of the illumination system of the campus. Through the simulation, it is able to turn to manual control from the automatic system when the facilities generate the phenomenon of the malfunction and abnormal,the automatic system turn on after people to find and orderly deal with the malfunction ,and fulfills the requirements of the system of the intelligent control. Key words:The illumination system; Siemens S7-200; the output signal; intelligent control
智能照明控制系统毕业设计 篇一：基于单片机的智能照明控制系统设计 本科生毕业论文(设计) 题目室内智能照明控制系统的研究与设计学生姓名李天顺学号 XX专业班级建筑电气与智能化10101班指导老师曾进辉 XX年11月 基于单片机的智能照明控制系统设计 摘要 随着电子技术的飞速发展，基于单片机的控制系统已广泛应用于工业、农业、电力、电子、智能楼宇等行业，微型计算机作为嵌入式控制系统的主体与核心，代替了传统的控制系统的常规电子线路。楼宇智能化的发展与成熟，也为基于单片机的照明控制系统的普及与应用奠定了坚实的基础。 本文介绍了基于单片机AT89C51的室内灯光控制系统及其原理，提出了有效的节能控制方法。该系统采用了当今比较成熟的传感技术和计算机控制技术，利用多参数来实现对学校教室室内照明的控制。 系统设计包括硬件设计和软件设计两部分。该照明控制系统的主控制器、分控制器分别是以AT89C51和AT89C2051单片机为基础，实现了通信、信号采集、控制与显示等功能。使用光电子镇流器，使光源具备自动调节功能。文中详细地
描述了控制电路的设计过程，包括：光信号取样电路、人体信号采集电路、键盘与LED显示电路、RS485通信电路、照明灯控制电路、看门狗电路以及信号处理电路等。对于软件设计主要有主控制器、分控制器的有线通信程序设计以及灯光控制、定时控制、键盘扫描与LED显示等程序设计。 工作时,光信号取样电路采集光照强弱、人体信号采集电路采集室内是否有人、是否为工作时间等信息并将信号送到单片机,单片机根据这些信息通过控制电路对照明设备进行开关操作,从而实现照明控制,以达到节能的目的。 关键词：智能控制，主控制器，分控制器，单片机，定时控制 The Control System for Intelligent Lighting Based on Single–chip Microcomputer Author: Li Guozhong Tutor: Sun Man Abstract With the rapid development of electronic technology, the system of control based on Single-chip Microcomputer is widely applied in industry, agriculture, electric power, electron, intelligent building and so on. Microcomputer, as the subject and
毕业设计说明书 基于单片机的房间自动照明控制系统设计
Undergraduate Design(Thesis) The Intelligenc Control System Design of Room Lighting Based on MCU BY JI Jiangkun Supervised by Associate Lecturer LU Danhong School of Electric Power Engineering Nanjing Institute of Technology June 2008
嵇江坤：基于单片机的房间自动照明控制系统设计 摘要 随着电子技术的飞速发展，基于单片机的控制系统已广泛应用于工业、农业、电力、电子、智能楼宇等行业，微型计算机作为嵌入式控制系统的主体与核心，代替了传统的控制系统的常规电子线路。同时楼宇智能化的发展与成熟，也为基于单片机的照明控制系统的普及与应用奠定了坚实的基础。 本文阐述了照明的控制方式设计原理与实现方法。以设计过程为主线，分别从硬件和软件两个方面描述设计过程，即从硬件电路的设计方法到实现所要求功能的软件技术。该照明控制系统的控制器分别是以AT89C51 单片机为基础，实现了控制与显示等功能。文中详细地描述了控制电路的设计过程，包括：与LCD显示电路，照明灯控制电路以及看门狗电路等。对于软件设计主要有控制器、程序设计与灯光控制、键盘扫描与LCD显示等程序设计。该功能是：通过人体释热红外线传感器，光敏三极管和AT89C51单片机控制的照明灯实现开启、关闭、调节房间亮度功能。 关键词：单片机，手动控制，自动控制，人体释热红外线传感器，光敏三极管
