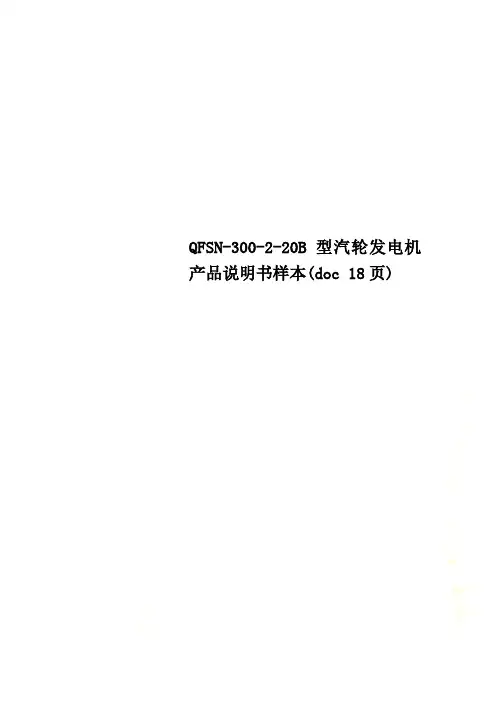

QFSN-300-2-20B型汽轮发电机产品说
明书样本
1
2
QFSN-300-2-20B型汽轮发电机产品说明书
目录
1. 适用范围 (2)
2. 概述 (2)
3. 额定和性能 (2)
4结构介绍 (7)
汽轮发电机产品说明书
1. 适用范围:
本"产品说明书"适用于QFSN-300-2-20B及同型不同容量(如330MW)的汽轮发电机。发电机型号所表示的意义为(以300MW容量为例):
Q F S N – 300 – 2 – 20 B
特征号
电压20kV
两极
额定容量300MW
转子绕组氢内冷
定子绕组水冷
发电机
由汽轮机拖动
2. 概述
本型汽轮发电机为三相二极同步发电机, 由汽轮机直接拖动。
2
本型汽轮发电机的冷却采用" 水氢氢" 方式, 即定子线圈 (包括定子引线,定子过渡引线和出线)采用水内冷,转子线圈采用氢内冷,定子铁心及端部结构件采用氢气表面冷却。集电环采用空气冷却。
机座内部的氢气由装于转子两端的轴流式风扇驱动,在机内进行密闭循环。
励磁采用"机端变压器静止整流的自并励励磁系统"。
发电机满足以下标准的要求:
GB/T7064 透平型同步电机技术要求
IEC34-3 透平型同步电机技术要求
IEEE Std.115 同步电机试验方法
3 额定和性能(以300MW为例,详见<技术数据汇总表>)
型号 QFSN-300-2-20B
额定出力(按技术协议) 353 MVA/300 MW
额定电压 20 kV
额定电流 10.189 kA
功率因数 0.85 (滞后)
转速 3000 r/min
频率 50 Hz
3
相数 3
短路比≥0.6
效率≥98.9％
冷却方式水氢氢
额定氢压 0.25 MPa(g)
定子接线 2-Y
出线端子数 6
绝缘等级 F (温升按B级考核)
电抗
瞬变电抗 x'd (非饱和值) ≤ 0.25 (标么值)
超瞬变电抗 x"d(饱和值) ≥ 0.15 (标么值)
每日漏氢量≤ 10 m3
转轴振动≤ 0.075mm (p/p)
轴承振动≤ 0.025mm (p/p)
噪音≤ 89 dB(A)(离机壳1 m 处测量)
3.1 技术规范和基本技术要求
4
3.1.1 型式和转向
三相, 二极, 隐极式转子同步发电机,由汽轮机直接驱动,其旋转方向随汽轮机,(国内汽轮机从机头向发电机看为顺时针方向)。
3.1.2 环境温度和海拔高度
发电机及其辅助设备连续运行的环境条件为:厂房内环境温度 5-45℃, 3.1.3 检温计
在以下部位装设电阻测温元件(RTD)和温度计(详见随机安装图4):定子线圈和出线的每条水支路的出水端(RTD);
定子每槽上层和下层线圈之间(RTD);
定子铁心齿部和轭部(不少于 12 个 RTD);
冷却器冷风侧和热风侧(RTD 和温度计);
轴瓦(RTD);
轴承出油管(RTD和温度计);
油密封出油管(RTD);
氢气冷却器总进水管和每个出水管(RTD和温度计)。
集电环出风(温度计)
测温元件为100Ω(0℃)铂热电阻(双支元件);
5
所有测温元件在机座内的引线均为屏蔽线。
在定子端部压指、压圈及铜屏蔽上埋设有热电偶。
发电机在规定的冷却介质参数下运行在额定状态时, 各处温度限值符合国标GB/T7064的规定。
3.1.4 临界转速
转子临界转速远离额定转速±10的范围。
3.1.5 超速
发电机转子装配后进行120％额定转速的超速试验,历时2min 。
3.1.6 定子绕组电阻偏差
排除引线长度不同引起的误差后, 任意两相冷态电阻测量值之差不大于其中最小值的 1.0％。
3.1.7 氢气冷却器
氢气冷却器在制造厂进行0.8MPa的水压试验,历时 30 分钟。电厂交接试验压力为0.6 MPa,历时 30 分钟。
当 5％的水管堵塞后, 发电机仍能输出额定功率。
当一个冷却器退出运行后,发电机能输出80％额定功率。
6
3.1.8 绝缘电阻
3.1.8.1 定子绕组
在干燥状态接近工作温度时测量,不小于 5 兆欧。(用2500V兆欧表测量。)
3.1.8.2 转子绕组
室温下( 20℃ )测量不小于1 兆欧。(用500V兆欧表测量。)
3.1.8.3 测温元件
室温下(20℃)测量不小于1兆欧。(用250V兆欧表测量。)
3.1.8.
4.轴承和油密封(励磁机端)
轴承和油密封(励端) 对地绝缘电阻不小于1兆欧(用1000V兆欧表测量) 3.1.9 电压波形及电话谐波因数(THF)
发电机在空载额定电压和额定转速时, 其线电压波形正弦性畸变率不超过 5％;其线电压的电话谐波因数不超过1.5％。
3.1.10 耐电压试验
发电机定、转子绕组能承受以下耐电压试验历时1min:
7
定子绕组交流工频试验电压有效值为2UN+1Kv(或根据技术协议),
转子绕组交流工频试验电压有效值为10UfN, (UfN为额定励磁电压)
电厂安装后的交接试验电压为上述电压的 80％。
3.1.11 定子绕组及机座的水压试验
总装出厂前定子绕组应能承受 1.0 MPa(表压)水压试验,历时8 小时;工地安装后的交接试验水压为 0.75 MPa(表压),历时8 小时。
发电机机座,端罩, 端盖,出线罩及氢气冷却器包等能承受 1.0 Mpa(表压)的水压试验, 历时15分钟。
3.1.12 短时过负荷能力
3.1.12.1 定子绕组
定子绕组能承受短时过电流运行,且满足下列公式:
(I2-1)t=37.5s
其中:I---定子电流(%); t---过电流时间(sec.)
3.1.13 突然短路
发电机能承受在额定功率和额定功率因数以及105％额定电压下发
生在出口端的三相突然短路故障。
发电机亦能承受主变压器高压侧系统中发生的任何形式的短路故障
8
造成的冲击而无损坏。
"无损坏"的标志是在发生上述短路故障后,定子线圈可能有轻微变形,但不会引起发电机损坏而造成停机。
3.1.14 强励
发电机能承受额定励磁电压 2 倍的强励电压,持续时间10S 。强励电压上升速度不小于 2/sec.
3.1.15 负荷变化和大修间隔
发电机运行负荷允许在50％至100％额定负荷之间变化。
发电机服役期间能够起停10000次。大修间隔不小于4年。
注:发电机正常与非正常运行的有关规定见<运行说明书>。
4．结构介绍
4.1 总装见附图1
9
4.2 通风
定子铁心和转子绕组由氢气密闭循环系统进行冷却。气体由安装在转子两端的单级轴流式风扇驱动。
从风扇来的气流经过机座内的导风管进入各冷风区, 再从铁心背部沿铁心径向风沟进入气隙, 然后进入转子绕组风道, 冷却转子绕组后,气流回到气隙,并沿着铁心径向风沟进入机座热风区,经导风管流过安装在端罩上部的冷却器,冷却后再回到风扇前继续循环。
定子和转子风区的数量相等,位置相对应,冷风区和热风区沿轴向交替布置。这种布置方式使定子和转子得到均匀的冷却,温度比较均匀。
图 2. 发电机通风示意图
11
4.3 机座
机座是用钢板焊成的壳体结构,有足够的强度和刚度。其作用是支承定子铁心和定子线圈,并构成特定的冷却气体流道。作为氢气的密闭容器,能承受机内意外氢气爆炸产生的冲击。
机座由端板,外皮和风区隔板等组焊而成,并形成特定的环形进出风区。机座设计成三段, 即一个中段和两个端罩,以减小定子运输尺寸及重量。
机座和端罩经1.0MPa 历时30 min 的水压试验和 0.4MPa 历时24小时的空气气密试验。
12
端罩与机座之间和端罩与出线罩之间的结合面用焊接进行密封(在安装时进行), 端罩与端盖之间用鸽尾槽嵌装橡皮条并抹密封胶的方式进行密封。
机座上有四个可拆式吊攀,端罩侧面布置有若干测温接线板,机内的测温元件引线经过测温接线板引出。
所有机外的油、水、气管道均用法兰与发电机联接。
4.4 定子铁心与隔振
定子铁心由经过绝缘处理的扇形冷轧硅钢片迭压而成。选用的硅钢片具有较低的损耗和优良的导磁性能。
硅钢片冲制和去毛剌后, 涂刷添加无机填料的 F 级绝缘漆作为片间绝缘。
扇形冲片采用交错式迭装, 由定位筋上的鸽尾定位。铁心沿轴向由通风槽钢分隔成若干段, 段间是径向风道, 这种布置有利于铁心的均匀冷却。
铁心迭装过程中经多次施压, 两端用压圈经过定位筋用螺帽压紧,保证片间有足够的压力,使铁心具有足够的刚度。铁心与机座之间装设轴向弹簧板,有效地减小了铁心倍频振动对机座及基础的影响。
边段铁心齿设计成阶梯状并在齿中间开窄槽,同时在压圈上装置整体压制成形的铜屏蔽,以降低铁心端部的损耗和温升。
13
4.5 定子绕组
定子绕组为单匝线圈组成的双层篮式结构,采用连续式 F 级环氧粉云母
绝缘系统, 表面有防晕处理措施。线圈具有优良的绝缘性能和机械性能。
定子线圈通水冷却,空心导线和实心导线按一定比例组合成双排导线,这种方式能获得良好的冷却效果和较高的槽利用率。线圈在槽部进行540o 换位以降低环流损耗。
线棒两端焊有水接头, 并经过绝缘引水管与进出水汇流母管连接。
线棒经过严格的检查和试验以保证质量。
每根空心股线先单独进行水压及流量试验。线棒成形及焊水接头后,均重做水压及流量试验。单根线棒要进行耐电压试验。
为了约束线棒上的电动力的不利影响,绕组必须在槽部和端部妥善固定。本机槽部采用槽楔、楔下波纹板以及层间和槽底垫适形材料作为径
向固定
1.垫条
2.槽楔
3.波纹垫条
4.侧面斜楔
5.定子线圈
6.适形材料
图 4. 定子线圈槽内固定
端部用涤玻绳绑扎在由玻璃钢支架和绑环组成的端部固定件上。端部固有频率远离100Hz,从而避免运行时发生共振。玻璃钢支架由轴向柔度较大的L形支架与压圈联接,使整个端部能够较自由的在轴向位移,以适应调峰运行的需要。
固定和绑扎工序后,整个定子进行烘焙固化。
1.
2.
3.绑环
4.绑绳
5.
6.绝缘盒
15
7.绝缘引水管
8.绝缘支架
9.定子引线
10.L形弹性支架
图 5. 定子线圈端部固定
出厂前, 定子绕组(包括出线部分) 按照有关标准和规范进行水压试验和耐电压试验。
4.6 出线端子(出线套管)
六个出线端子(三个为中性点, 三个为电功率输出端) 从励端端罩下部的非磁性钢出线罩引出。
出线端子由高压瓷瓶和空心导电杆组成,导电杆内通水冷却。
高压瓷瓶按技术规范采购以保证其电气和机械性能。
出线端子单独进行空气气密试验。
出线端与封闭母线联接的部位镀银。
定子出线部分在工地安装完毕后,与定子绕组一起进行水压试验、耐电压试验及整体气密试验。
允许在出线罩上用非磁性螺杆吊装套管式电流互感器(CT),每个套管
外留有装4~5 只电流互感器的空间。
16
图 6. 水冷出线套管结构
17
4.7 转子
4.7.1 轴
转轴由整锻高强度,高磁导率合金钢加工而成。
转子本体上加工有放置励磁绕组的轴向槽,本体同时作为磁路。转子具有传递功率, 承受事故状态下的扭矩和高速旋转产生的巨大离心力的能力。
转子锻件根据有关标准和规范订货。对锻件的化学成分, 机械性能,磁性能进行测试并进行超声波探伤。
转子大齿上加工横向槽, 用于均衡大、小齿方向的刚度,以避免由于它们之间的较大差异而产生倍频振动。
4.7.2 转子绕组
转子绕组采用具有良好的导电性能, 机械性能和抗蠕变性能的含银铜线制成。
转子绕组槽部采用气隙取气斜流内冷方式, 端部采用两路通风冷却方式。
当转子高速旋转时,气隙里的冷氢从进风区槽楔迎风风斗进入绕组斜向风道(绕组风道由铜线上加工的孔形成), 到达槽底后沿另一侧斜向风道返回气隙出风区从而带走铜线损耗。
18
电子产品说明书
精品文档 电子产品说明书 说明书的构成： Introduction/preface: 前言 Important notes / Handling precautions 安全事项 Getting started/General description/quick reference 使用入门 Operations 具体操作 Troubleshooting/FAQs 常见问题处理，疑难解决 Warranty 保修范围 前言： e.g. 感谢您选购佳能PRIMA Super 315相机。拍摄照片前，请您详细阅读本说明书以便了解相机的操作方法。 Thank you for purchasing this Canon PRIMA Super 315 camera. Please read these instructions carefully for a thorough understanding of how the camera operates. 注意事项： e.g. 选择某手机注意事项 QUALIFIED SERVICE Only qualified personnel may install or repair this product. ENHANCEMENTS AND BATTERIES Use only approved enhancements and batteries. Do not connect incompatible products. WATER-RESISTANCE Your device is not water-resistant. Keep it dry. 使用合格的维修服务只有合格的维修人员才可以安装或修理本设备。 配件和电池只可使用经认可的配件和电池。请勿连接不兼容的产品。 防水性本设备不具备防水性能，请保持其干燥。 收集于网络，如有侵权请联系管理员删除
QFS 50-300MW系列 双水内冷汽轮发电机产品说明书（上海汽轮发电机有限公司制造）
目录 一．概述 (01) 二．技术数据 (02) 三．发电机结构 (03) （一）概述 (03) （二）发电机定、转子绕组冷却水系统 (03) （三）定子 (04) （四）转子 (07) （五）空气冷却器 (09) （六）轴承 (09) 四.发电机的接收、吊运和储存 (09) （一）概述 (09) （二）接收 (09) （三）吊运 (09) （四）储存期间的防护 (10) 五.发电机的安装 (11) （一）概述 (11) （二）对基础结构的基本要求 (11) （三）水路系统的布臵和安装要求 (11) （四）安装前的检查和试验 (12) （五）发电机的安装程序 (16) （六）定子的安装和水路检查 (17) （七）转子的安装 (18) （八）转子进出水支座的安装 (19) （九）空气冷却器的安装 (20) （十）保护用接地电刷的安装 (20) 六.发电机运行和控制 (20) （一）运转前的检查 (20) （二）开车启动步骤 (21)
（三）发电机的励磁、并列和加负荷 (21) （四）发电机的停机 (22) （五）运行时的监视、维护和注意事项 (22) 七.发电机的故障 (26) （一）漏水 (26) （二）水路系统的故障 (27) （三）电气故障 (27) （四）定子部分的其它故障 (28) （五）转子部分的其它故障 (28) （六）其他故障 (29) 八.维护和检修 (29) （一）定、转子线圈水路正反冲洗 (29) （二）更换定子绝缘引水管 (30) （三）定子端部结构件上通水冷却的铜管 (31) （四）拆装大护环 (31) （五）发电机漏水的处理 (32) （六）发电机定子的检修 (33) （七）其它 (34) 九.转子绝缘引水管的安装、使用和维修 (34) 附录A配125MW、300MW发电机用的永磁付励磁机使用维护注意事项 (35) 部件图纸 (37)
中小微企业进销存信息 管理软件 软 件 使 用 说 明 书 Version 1.0
目录 1 概述 (1) 1.1 系统简介 (1) 1.2 系统运行环境 (1) 1.3 说明 (1) 2 软件安装与配置 (3) 2.1 客户端的安装与配置 (3) 2.2 MySQL 5.5的安装与配置 (5) 2.3 配置数据库 (11) 3 软件功能介绍与使用说明 (13) 3.1 系统管理 (13) 3.2.1 用户管理 (14) 3.2.2 数据字典 (15) 3.3 基础信息管理 (16) 3.3.1 客户信息管理 (16) 3.3.2 供应商信息管理 (18) 3.3.3 商品信息管理 (19) 3.4 采购管理 (20) 3.4.1 采购订单管理 (20) 3.5 销售管理 (22) 3.5.1 销售订单管理 (22) 3.6 库存管理 (23) 3.6.1 库存盘点 (23) 3.7 查询统计 (24) 3.7.1 客户信息查询 (25) 3.7.2 供应商信息查询 (25) 3.7.3 商品信息查询 (26) 3.7.4 采购信息查询 (27) 3.7.5 销售信息查询 (27) 3.7.6 库存查询 (28) 4 相关说明 (29) 4.1 开发环境 (29) 4.2 测试环境 (29)
1 概述 1.1 系统简介 中小微企业进销存信息管理软件主要是针对生产经营活动单一、资金周转速度快、计算机水平低为特点的中小微企业而建立的，旨在提高中小微企业的信息化水平、规生产经营流程、提高企业资源的利用率、全面掌握企业运营情况，从而为企业决策提供支持。 该软件根据企业的采购（进）、销售（销售）、存货管理（存）等业务流程进行设计，通过提取采购和销售的数据流，实现对企业业务信息的整理、加工、存储与分析，从而实现资源的有效配置与监管。 1.2 系统运行环境 该系统的运行需要以下软硬件环境： 1.3 说明 （1）、授权 『中小微企业进销存信息管理软件』授权您在非盈利的前提下安装使用本『软件产品』，并保留随时向您收回授权的权力。 （2）、限制 禁止将本『软件产品』之拷贝以盈利为目的传播于他人。您不得对本
N30-3.43/435型汽轮机使用说明书 1、用途及应用范围 N30-3.43/435型汽轮机系单缸、中温中压、冲动、凝汽式汽轮机。额定功率30MW，与汽轮发电机配套，装于热电站中，可作为电网频率为50HZ地区城市照明和工业动力用电。 其特点是结构简单紧凑、操作方便、安全可靠。汽轮机不能用以拖动变速旋转机械。 2、主要技术数据 2.1 额定功率：30MW 2.1 最大功率：33MW 2.3 转速：3000r/min 2.4 转向：从机头看为顺时针方向 2.5 转子临界转速：1622.97r/min 2.6 蒸汽参数： 压力： 3.43MPa 温度：435℃ 冷却水温：27℃（最高33℃） 排汽压力（额定工况）：0.0086MPa 2.7 回热抽汽：4级（分别在3、6、8、11级后） 2.8给水加热：2GJ+1CY+1DJ 2.9 工况： 工 况 项 目进汽量抽汽量排汽量冷却水温电功率汽耗Go Gc Ge Ne t/h t/h t/h ℃kW Kg/kw·h 额定工况131.0 0.0 102.77 27 30007.1 4.366 夏季凝汽工况135.5 0.0 107.98 33 30029.4 4.512 最大凝汽工况145.0 0.0 114.14 27 33055.7 4.387 最大供热工况143.5 20.0 93.51 27 30049.2 4.776 70%额定负荷工况93.0 0.0 73.93 27 21013.9 4.426 50%额定负荷工况69.5 0.0 56.47 27 15009.0 4.631 高加切除工况122.0 0.0 107.8 27 30032.7 4.062 2.10 各段汽封漏汽流量 前汽封后汽封
产品规划说明书20XX年1月2日
目录 变动历史 (1) 1引言 (2) 1.1本文目的 (2) 1.2术语、定义和缩略语 (2) 2产品概况 (2) 2.1产品名称 (2) 2.2产品目标 (2) 2.3产品营销模式 (3) 2.4产品收费模式 (3) 2.5产品目标客户、市场定位 (3) 2.6产品优势和卖点 (3) 2.7产品的中止（Phase-Out）[这部分内容不一定有] (3) 3产品发展规划 (4) 3.1产品规划总图 (4) 3.2产品路标规划 (4) 4当前版本产品规划 (4) 4.1实现的目标 (4) 4.2产品系统构成及各自作用 (4) 4.3产品公共管理部分规划 (4) 4.4与公司其他产品关联关系 (5) 4.5产品功能列表 (5)
4.6产品安装、部署和升级方式 (5) 4.7产品性能规划 (5) 4.8其他 (5) 5参考文献 (6)
变动历史 修改者日期变动内容变动原因
1引言 1.1本文目的 本文是产品规划期间最重要的工作成果之一。通过对本文的评审，将决定本产品的 发展方向和生命周期。 本文的评审对象是：产品委员会 本文的预期读者包括：产品委员会、开发部门、UI部门、测试部门、运营部门、商务部门、市场部门。 1.2术语、定义和缩略语 [ 定义系统或产品中涉及的重要术语，为读者在阅读文档时提供必要的参考信息] 序号术语或缩略语说明性定义 1 DRP Distribution Resource Planning,分销资源计划 2 2产品概况 [这里提供该产品整体介绍，进行概括性综述。]
2.1产品名称 [这里确定出既定产品的命名。] 2.2产品目标 [说明产品研发的意图以及最终希望实现的目标。] 2.3产品营销模式 [说明产品运营和销售的模式，是否沿用以往营销模式。] 2.4产品收费模式 [根据产品特点提供建议。] 2.5产品目标客户、市场定位 [经过市场细分后，得到的产品的市场定义和想要销售的对象群体。] 2.6产品优势和卖点 [要突出我们产品的优势在哪里，根据产品特点提炼出几条卖点，可以从功能、性能或服务上考虑。] 2.7产品的中止（Phase-Out） [这部分内容不一定有] [如果产品发展到一定阶段，市场需求饱和或者已经被其他新技术取代，或发生了巨大的变化，应提前做出反应应对变化，可以进行终止该产品的工作。终止产品是个非

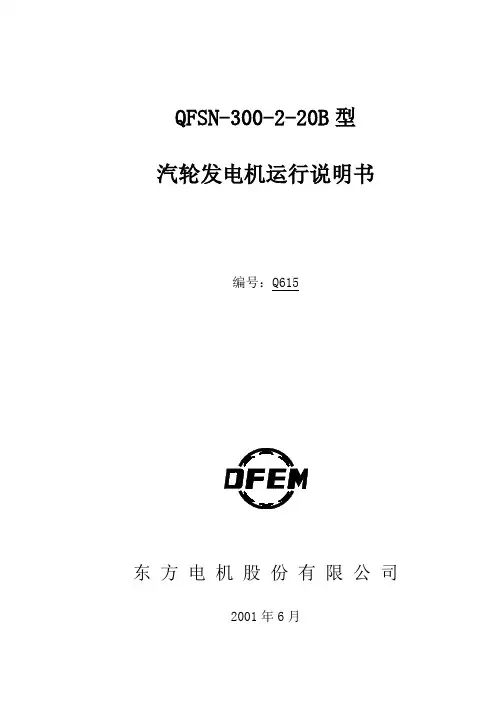

Q615汽轮发电机运行 说明书
