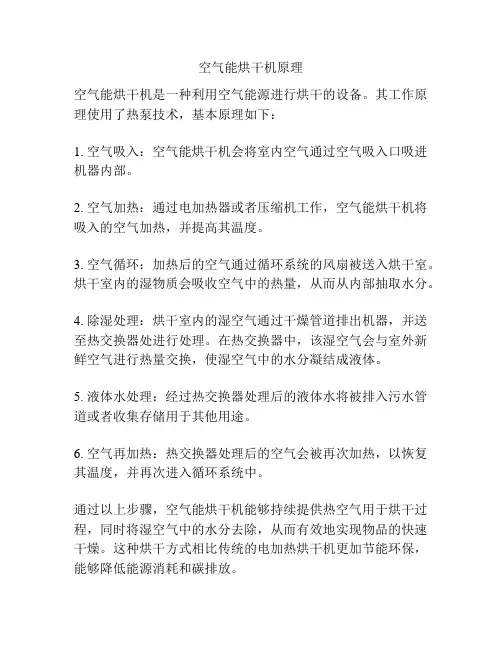

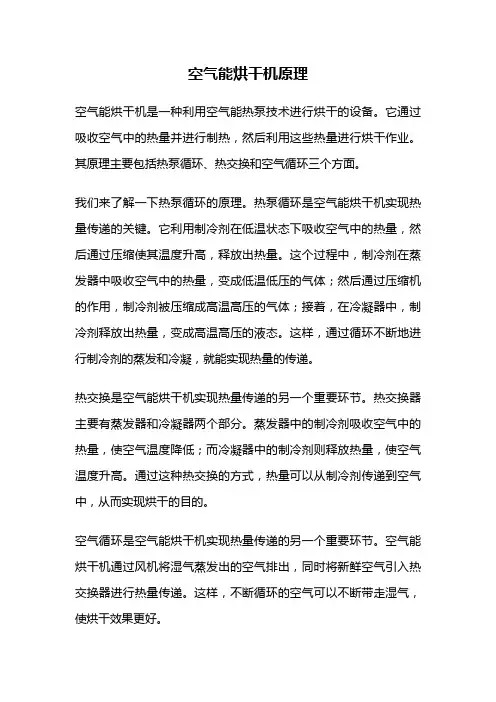

工作原理
1、加热原理：主机制热，通过风机把空气中的热量送入烘干房内，在烘干的过程中，进风口设有温度检测仪，并可根据进风温度自动控制热泵主机的工作。当进风口热风温度低于设定温度（如：60度）时，热泵主机开始工作，增加高温热风供应量，以满足物料干燥的需要。当进风口热风温度达到设定温度（如：70度）时，热泵主机停止工作，通常前期为加热时间，后期为保温时间，烘干房温度要求越低，保温时间越长，从而达到节能的效果。
2、排湿原理：排湿系统，由热泵烘干设备系统自动控制。当温度设置为40℃、湿度设置为60%时，抽湿风机自动开启，被抽出的水蒸气排至大气中。当温度及湿度均低于所设定值时，排湿风机自动关闭，停止抽湿。通过这样来达到除湿的目的。
能耗分析
空气能热泵主机功率：≤3.9KW
其他配置功率：≤0.55KW
根据物料的种类水分、厚度、大小不同烘干时间也有差异.每小时输入功率为4.45KW
需要注意的地方：
空气能烘干热泵主机的工作情况：前期为加热时间，通常一套装满物料的烘干房内，从低温升到设置的温度，一般在2-4个小时左右，当烘干房内温度达到了要求的温度时，主机处于保温停止状态，保温状态下主机停止而风机（0.55KW）工作。能耗相对比较低。
空气源热泵工作原理分析 一、热泵简要介绍 日常生活中泵的应用很多，泵是一种提高位能的装置，根据用途不同有水泵、气泵、油泵等。 热泵，顾名思义就是泵热的装置。热泵技术是近年来在全世界备受关注的新能源技术，目前较多地应用于冷暖空调机。 热泵按结构、用途等可以有多种分类，如果按所取热源方式，常见的可分为空气源热泵、水源热泵、地热热泵等。 三、空气源热泵原理介绍 空气源热泵热水器是空气源热泵的其中一种用途方式。空气源热泵系统的主要工作原理就是利用少量高品位的电能作为驱动能源，从低温热源（空气当中蕴涵的热能）高效吸收低品位热能并传输给高温热源（水箱里的水），达到了“泵热”的目的。 热泵技术是一种提高能量品位的技术，它不是能量转换的过程，不受能量转换效率极限100％的制约。利用热泵热水机释放到水中的热量不是直接用电加热产生出来的，而是通过热泵热水机把热源搬运到水中去的，所以平均能效比能达到400%以上。也就是1度电通过热泵能产生4度电的效果。
三、各种热水器的比较能源利用率 家用型空气源热泵系统结构示意图： 四、系统结构流程说明 压缩机→高压保护器→换向阀→热交换器（家用型水箱）→节流装置→蒸发器→低压保护器→气液分离器→压缩机。 商用型空气源热泵系统结构示意图：
商用型空气源热泵系统安装示意图： 五、斯米茨水源热泵介绍
多乐?斯米茨水源热泵是一种空气能产品，适用于宾馆、商场、办公楼、学校、别墅、住宅小区的制热及制冷。 多乐?斯米茨水源热泵优势特点： 1、高效节能 水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7，实际运行为4～6。运行费用仅为普通中央空调的40～60%。 2、节水省地
主讲人:刘海棠 职务:技术部部长 课题:空气源工作原理 ㈠空气源热水器工作原理 一、空气源热水器的定义 空气源热泵热水器又称热泵热水器,由热泵吸收空气热源制取热水。空气源热水器就就是通过热泵用逆卡诺原理,以极少的电能,吸收空气中大量的低温热能,通过压缩机的压缩变为高温热能,传输至水箱,加热热水,这种通过热泵运动来获得加热的热水器叫做空气源热水器。 目前,空气能热泵热水生产厂家与市场集中分布在长江以南。主要生产厂家集中在珠江三角洲的佛山、东莞、深圳、珠海以及长江三角洲的杭州、宁波地区。消费市场主要分布在长江以南的广东、广西、福建、江西、上海、浙江、安徽等省区,并逐步从长江以南向长江以北扩展。 二、空气源热水器的组成部分
热泵热水装置,主要由蒸发器、压缩机、冷凝器、膨胀阀、风机五大部件组成,通过让工质(制冷剂)不断完成蒸发(吸取环境中的热量)→压缩→冷凝(放出热量)→节流→再蒸发的热力循环过程,从而将环境里的热量转移到水中。 蒸发器直接从空气中吸取热量,将节流后的制冷剂吸热气化达到预期效果的设备。 压缩机就是空气源热水器的心脏,把制冷剂从低压提升为高压,并使制冷剂不断循环流动。 冷凝器就就是将压缩机排出的高温高压气体释放出热量后冷凝成低温高压液体的换热设备。 膨胀阀就是一种节流装置,控制制冷剂的流量,可提高系统的能效比与可靠性。 风机主要就是起加强气体流通量的作用,就是依靠输入的机械能,提高气体压力并排送气体的设备。 制冷剂就是热泵系统中实现制热循环的工作介质,也称冷媒。作为一种特殊的物质,制冷剂的物质状态在热泵循环过程中不断发生变化:在蒸发器中,制冷剂在较低的压力状态下吸收热能由液态变为气态;压缩机将此低压的气态制冷剂压缩升温为高压气态制冷剂;在冷凝器中,制冷剂在较高压力状态下放出热能由气态便为液态。 三、空气源热水器的基本工作原理 热泵技术就是基于逆卡诺循环原理实现的;如同在自然界中水总就是由高处流向低处一样,热量也总就是从高温传向低温。但人们可以用水泵把水从低处提升到高处,从而实现水的由低处向高处流动,热泵同样可以把热量从低温热源传递到高温热源,所以热泵实质上就是一种热量提升装置。热泵的作用就就是从周围环境中吸取热量(这些被吸取的热量可以就是地热、太阳能、空气的能量),并把它传递给被加热的对象(温度较高的媒质)。 热泵热水机组工作时,蒸发器吸收环境热能,压缩机吸入常温低压介质气体,经过压缩机压缩成为高温高压气体并输送进入冷凝器,高温高压的气体在冷凝器中释放热量来制取热水,并冷凝成低温高压的液体。后经膨胀阀节流变成低温低压液体进入蒸发器内进行蒸发,低温低压液体在蒸发器中从外界环境吸收热量后蒸发,变成低温低压的气体。蒸发产生的气体再次被吸入压缩机,开始又一轮同样的工作过程。这样的循环过程连续不断,周而复始,从而达到不断制热的目的。 热泵原理示意图如下:
WORD格式 空气源热泵耗电与天然气耗气费用对比 一、基础计算 1、电能热值 860 大卡 /千瓦时，空气源热泵冬季采暖综合能效比3:1，即用空气 源热泵冬季采暖每千瓦时热能平均2580 大卡 /千瓦时 2、天然气热值8000 大卡 /m3，天然气普通锅炉热效率 70%，即实际计算5600 大卡 /m3。冷凝锅炉热效率97%，即实际计算 7760 大卡 /m3. 3、烧开热水每吨需要热量（温升 85 度）8500 大卡。则用空气源热泵需用电 3.29 度，费用（3.29×7.1=2.34 元）用天然气普通锅炉需要 1.52m3（ 1.52×3.7=5.62 元）。用天然气冷凝炉耗气 1.1 m3（ 1.1× 3.7=4.07 元） 综合上边计算结果， 天然气普通锅炉制热对比空气源热泵费用 5.62÷2.34=2.4 倍。 天然气冷凝锅炉制热对比空气源热泵费用 4.07 ÷2.34=1.74 倍 二、空气源热泵采暖1000 平米耗电计算 车间建筑热负荷估值为100W,(室外 -9℃，室内 18℃ ) 采暖需求热负荷： 100KW 冬季 -9℃时，设备的能效比为 2.2；（采暖季综合能效比为 3.0） 采暖季日均运行费用： 100KW ×10h÷3=333KW/h 采暖季 120 天× 333 度=39960 度电。（约 4 万度电） 三、天然气锅炉采暖1000 平米耗气计算 车间建筑热负荷估值为100W,(室外 -9℃，室内 18℃ ) 采暖需求热负荷： 100KW 1KW=1kj/s=3600kj/h 1 大卡 =4.18kj 100KW × 3600kj/h× 10h÷（ 5600 大卡× 4.18kj ） =154 m3 采暖季 120 天× 154 m3=18480 m3（约 1.85 万立方天然气） 河北合和节能科技有限公司 2015.10.6 专业资料整理
空气源热泵粮食烘干机Air-source heat pump dryer for grain
目次 前言...................................................................................................................................................................... I I 1范围 (1) 2规范性引用文件 (1) 3术语和定义 (1) 4分类和编码 (2) 5技术要求 (3) 6试验方法 (5) 7检验规则 (11) 8标志和随行文件 (12) 9包装、运输和贮存 (12) 参考文献 (14)
前言 本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。 本文件由中国农村能源行业协会和农业农村部农业生态与资源保护总站提出。 本文件由能源行业农村能源标准化技术委员会（NEA/TC8）归口。 本文件由中国节能协会负责组织起草。
空气源热泵粮食烘干机 1范围 本文件规定了空气源热泵粮食烘干机（以下简称“烘干机”）的术语和定义，分类和编码，技术要求，试验方法，检验规则，标志和随行文件，包装、运输和贮存等。 本文件适用于以空气源热泵作为热源，用于玉米、小麦、稻谷和油菜籽干燥的烘干机。 2规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 3768 声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法GB/T 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 5262 农业机械试验条件测定方法的一般规定 GB/T 5506.1 小麦和小麦粉面筋含量第1部分：手洗法测定湿面筋 GB/T 5506.2 小麦和小麦粉面筋含量第2部分：仪器法测定湿面筋 GB/T 9969 工业产品使用说明书总则 GB 10396 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则 GB/T 13306 标牌 GB/T 14095 农产品干燥技术术语 GB/T 21162 顺流粮食干燥机单位耗热量与处理量折算规则 GB/T 30467 横流粮食干燥机单位耗热量与处理量折算规则 JB/T 8574 农机具产品型号编制规则 JB/T 9832.2 农林拖拉机及机具漆膜附着性能测定方法压切法 JB/T 13628 循环式粮食干燥机 NB/T 10156 空气源热泵干燥机组通用技术规范 3术语和定义 GB/T 14095 界定的以及下列术语和定义适用于本文件。 3.1 空气源热泵粮食烘干机air-source heat pump dryer for grain 以空气源热泵为热源，使粮食中的水分蒸发，达到要求水分的烘干机，又称空气源热泵粮食干燥机。3.2 连续式粮食烘干机continuous flow dryer for grain 粮食不间断地通过烘干机，一次降至要求水分而不再循环干燥的设备。
空气能热泵工作原理 空气能热泵热水器是创新一代的热水设备，是一种高效集热并转移热量的装置，用电能驱动热泵，由热泵装置中的压缩机、电子膨胀阀、干燥过滤器、四通阀、蒸发器、套管冷凝器、风机等主要部件组成，它成功地运用了逆卡诺原理，压缩机从蒸发器中吸入低温低压气体制冷剂，通过做功将制冷剂压缩成高温高压气体，高温高压气体进入冷凝器与水交换热量，在冷凝器中被冷凝成低温液体而释放出大量的热量，水吸收其释放出的热量而温度不断上升。被冷凝的高压低温液体经膨胀阀节流降压后，在蒸发器中通过风扇的作用，吸收周围空气热量从而挥发成低压气体，又被吸入压缩机中压缩，这样反复循环，从而制取热水。
空气能热泵特点 1、高效节能 空气能热泵热水器采用特殊高效环保冷媒，产热水温度可达65℃，工业用热泵产热水温度最高可达85℃。常温下平均热效率达460%(最高可达600%)。全年运行总费用与普通电热水器相比，节省可高达80%以上，与燃气、燃油锅炉比较节省达75%，与城市管道煤气比较节省达66%，与燃煤锅炉比较节省达57%以上，节能效果亦显著于太阳能热水器；空气能热泵将消耗的电能转化为4倍以上的热能，一度电当4度电用，实现制取热水。 节能就是省钱！投入产出比高，回报特快，具有良好的社会效益和经济效益。 2、绿色环保 空气能热泵热水器采用干净能源，无废气污染，无可燃烧排放物、无有毒气体排放，保持环境清洁。 3、安全可靠 空气能热泵热水器通过介质换热，水质洁净、无须用电与水进行接触，水电隔离，彻底消除触电隐患，不使用燃料，不存在易燃、易爆、中毒现象，真正做到绝对安全可靠。 4、长久耐用 正旭空气能热泵热水器使用美国谷轮压缩机、电子膨胀阀、四通阀等主要零配件采用世界名厂生产的优质产品，从而保证了热泵机组的质量，其使用寿命长达15年以上，远远高于其它类型热水器的使用寿命。 5、安装简便 可安装在楼顶、阳台、庭院、地下室等地方，无须专人看管，无须设置专用机房。 6、全天候应用 空气能热泵热水器不受夜晚、阴天、雨雪等任何天气影响，能够全年全天候提供热水，填补了太阳能热水器受天气环境影响不能保证随时供应热水的缺陷。 7、智能控制 正旭空气能热泵热水器超级智能微电脑全自动控制系统，可根据用户的需求，制热、感温、控温、保温、供水、补水、安全保护等全自动运行，无须人工监控，24小时全天候即开即用或定时供水。同时，本产品设计的智能除霜系统，确保在冬季气温条件较低的情况下仍能正常运行。 8、多点供水 采用大容量、高密度加厚型聚氨酯无氟整体发泡保温水箱，保温性能卓越，水量充足，可保证出水温度恒定，实现同时多点供水，随开随出，出水有力，使用舒服。 9、模块化设计 在用水量大时采用多台热泵机组并联安装使用模式，小型用水场所可单机使用，当用户用水量增大时，可随意增添。多机并联优点在其中一台如进行维护时不影响整个系统运行。 10、适用广泛 产品有不同规格型号系列，可满足工厂、酒店宾馆、学校、医院、美容院、洗浴中心、别墅、家庭等热水使用单位。

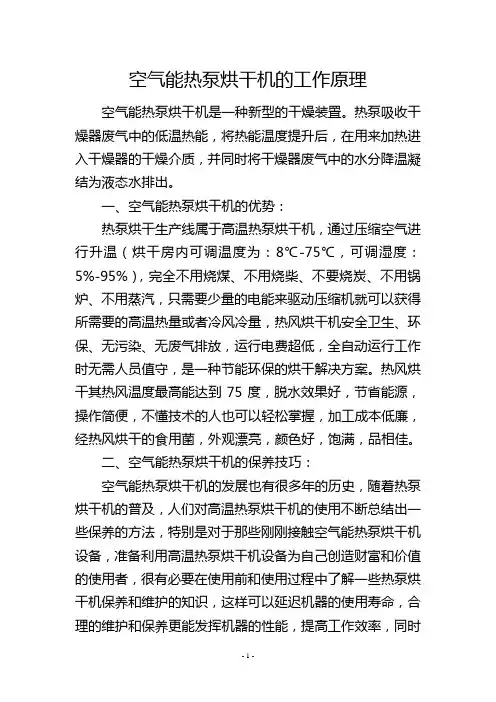

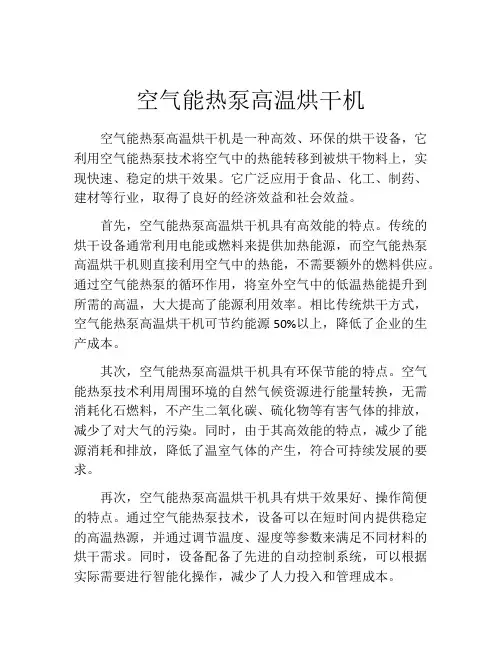

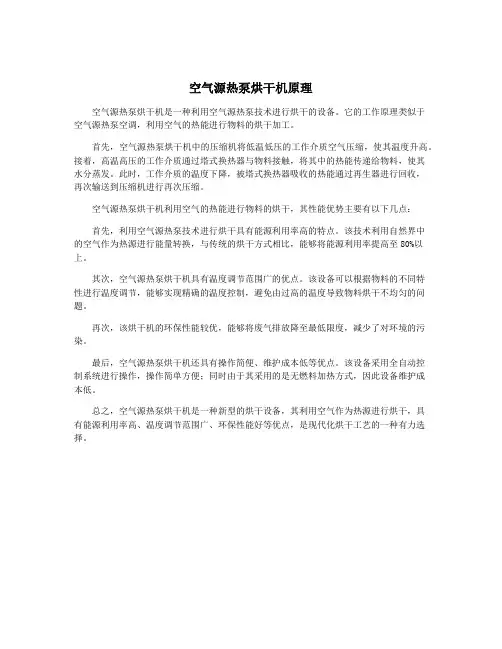

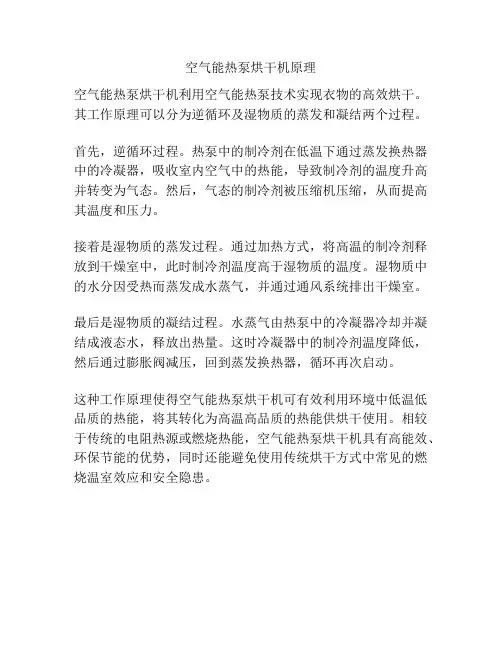

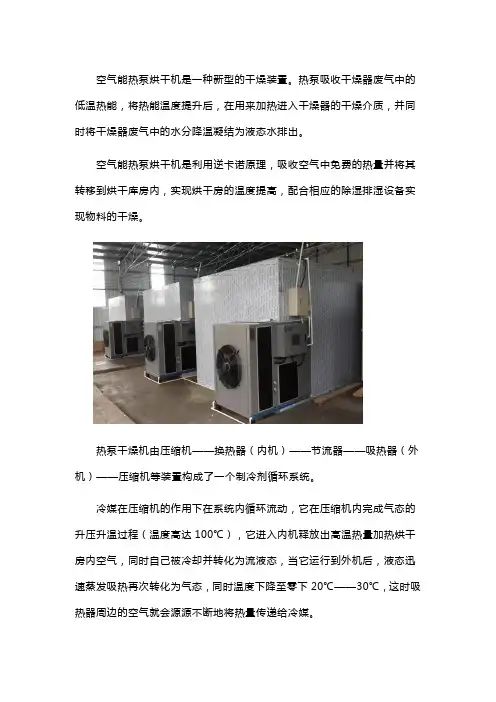

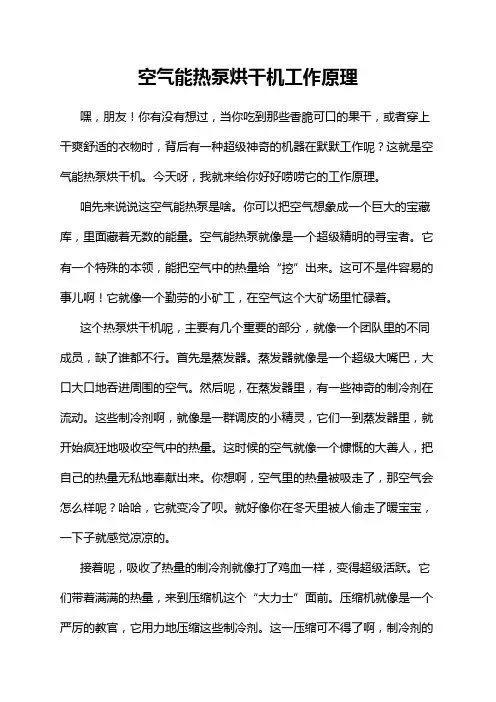

空气能热泵烘干机是一种新型的干燥装置。热泵吸收干燥器废气中的低温热能，将热能温度提升后，在用来加热进入干燥器的干燥介质，并同时将干燥器废气中的水分降温凝结为液态水排出。 优势 ①节能。高温热泵烘干机的能源消耗比普通烘干机可降低40%以上。 ②低温。易于在常压下实现0-100℃的低温干燥，可获得高的干燥产品质量。 ③安全。便于用惰性干燥介质全封闭循环对易燃易爆产品、易氧化变质产品进行安全干燥。 ④环保。干燥时可不向外界环境排放粉尘、异味，并可回收产品中的香气成分、溶剂等。 维护保养 ①每天开机前检查电源线是否上紧，电压是否稳定。
②每天清洗回风过滤网，清理集尘箱内的绒絮，保证良好的通风，使设备发挥最佳的烘干效果。 ③烘干机正常开启后30分钟内检测（高、中、低）的各个运行压力是否符合正常范围。 高温热泵烘干机的月维护保养 ①.打开后箱盖，使用柔软棉布清洁设备内部的所有器件。 ②.对烘干机的翅片换热器进行全面清洁，确保机组的换热效果达到最佳。 ③.对风扇轴承等运动件加注合适的润滑油，以减少摩擦。 ④.检查皮带张紧力，适当调整皮带轮，使其处于最佳工作状态。 ⑤.对震动后容易造成松动和脱落的部位，包括电气线路、门的摇臂、管道连接处等进行坚固。
高温热泵烘干机的年度维修保养 ①.检查机座的固定螺栓是否松动并坚固。 ②.检查支承弹簧连接松紧情况并时行调整。 ③.检查设备的接地情况并保证可靠。 ④.检查电脑板的控制、风轮、热交换器的灵活程度。 ⑤.对设备上温度表等仪表送当地技术监督局计量。 应用领域比较广泛 空气能热泵烘干机在生活和生产中都有广泛的应用。 如衣物、织物等家庭及宾馆用品干燥，洗衣粉、塑料、颜料、肥料、催化剂、纸张等化工制品干燥，粮食、水果、蔬菜、茶叶、木耳、人参、蘑菇等农副产品干燥； 奶粉、食盐、饮料、香料、方便食品及调料等食品干燥，中药原材料、药物制剂等药品干燥；
解决空气能热泵制热量和能效比衰减方案分析 独立供暖的热源设备主要有两种，一种是采用天然气燃烧的壁挂炉，一种是采用电驱动的热泵。热泵有分为地源热泵和空气源热泵两种，下表是两种设备的比较： 通过比较可以看出，采用热泵来做独立供暖系统，在安全性，综合造价，使用寿命，使用条件限制方面具有明显优势，特别是一套热泵系统既能满足冬季的取暖需求，又能满足夏季的空调制冷需求；使用的能源是最为普及的电力，相比之下，燃气炉受供气量，供气管网 等诸多限制；而且从环保性来讲，燃气炉毕竟还是有CO2的排放，而且消耗的是可以做其 他用途的高品位能源，而热泵消耗的是电力，虽然目前中国的大部分的电力来自非清洁能源-煤，但是，随着核电，风电，太阳能发电和水电的进一步发展，中国的电力也将变得越来越清洁。从这三点来看，热泵作为独立供暖系统的热源，具有巨大优势。热泵的最大缺点是
其制热量和能效比随热源侧的温度下降而衰减。 如何解决热泵的制热量和能效比随热源侧的温度下降而衰减这个问题呢？目前有两种解决方案。一种解决方案是采用地源热泵，一种是采用空气源热泵+辅助热源。 地源热泵的热源是浅层地表的热量，经过实际测量，在10米以下的地层，其土壤温度恒定在10℃以上，土壤中的热量都来自太阳。采用地埋管的形式，将土壤中的热量交换到 塑料管内的水中，对于热泵来讲是非常稳定的热源。地源热泵的应用很好地解决了热源稳定的问题。但是地源热泵的应用也有如下的一些缺点： 1）必须有较大的土壤面积来埋管，实际应用中，每100m2的建筑面积需要的土壤面积为25m2以上； 2）埋管的费用较高，对于华北，东北等冲积平原的费用较低，但对于有些地质条件不佳的地方，埋管的费用要占到整个工程造价的50%以上； 3）地源热泵夏天将热量从房间转移到土壤里，冬天将热量从土壤里转移到房间里，如 果这两个热量是基本平衡的，系统是安全和高效的，如果两个热量相差太远，轻则导致系统的能效比下降，重则导致系统崩溃，无法正常制冷和制热。
电空气源热泵 一、电空气源热泵作原理图及工作原理 1、电空气源热泵作原理图 电空气源热泵作原理图 2、电空气源热泵作原理 （1） 低温低压制冷剂经膨胀阀节流降压后，进入空气交换机中蒸发吸热，从空气中吸收大量的热量Q1； （2） 蒸发吸热后的制冷剂以气态形式进入压缩机，被压缩后，变成高温高压的制冷剂（此时制冷剂中所蕴藏的热量分为两部分：一部分是从空气中吸收的热量Q1，一部分是输入压缩机中的电能在压缩制冷剂时转化成的热量Q2）； 压缩机蒸发 器 空气热量的输入 冷凝 器 电能的输入 储液罐 过滤器膨胀阀 热水出冷水入热 用 户
（3）被压缩后的高温高压制冷剂进入热交换器，将其所含热量（Q1+Q2）释放给进入热换热器中的冷水，冷水被加热到55℃（最高达65℃），直接给用户供暖； （4）放热后的制冷剂以液态形式进入节膨胀阀，节流降压......如此不间断进行循环。 二、电空气源热泵有如下特点 1、用途广泛、四季无忧 空气能（源）热泵既能在冬季制热，又能在夏季制冷，能满足冬夏两种季节需求，而其他采暖设备往往只能冬季制热，夏季制冷时还需要加装空调设备。 2、安全运行、保护环保 空气能（源）热泵采用热泵加热的形式，水、电完全分离，无需燃煤或天然气，因此可以实现一年四季全天24小时安全运行，不会对环境造成污染。 3、使用灵活、没有限制 相比太阳能、燃气。水地能（源）热泵等形式，空气能（源）热泵不受夜晚、阴天、下雨及下雪等恶劣天气的影响，也不受地质。燃气供应的限制。 4、节能科技、省电省心 空气能（源）热泵使用1份电能，同时从室外空气中获取2份以上免费的空气能（源），能生产3份以上的热能，高效环保，相比电采暖每月节省75%的电费，为用户省下如此可观的电费，很快就能收
一目了然的空气源热泵 一、什么是热泵？ 热泵不是水泵，甚至不是泵，而是成套装置。热泵的英文名称heat pump，它有2个定义：定义1：从低温热源吸热送往高温热源的循环设备。 定义2：以消耗一部分高品位能源（机械能、电能或高温热能）为补偿，使热能从低温热源向高温热源传递的装置。 让我们来回忆一下物理知识： 热力学第一定律：能量守恒定律。 热力学第二定律：热量可以自发地从温度高的物体传递到温度低的物体，但不可能自发地从温度低的物体传递到温度高的物体。 那热泵是不是违反热力学定律的怪物？热泵是不是永动机？ 我们来看一下热泵的工作原理： 高压锅：大于1个大气压，水的沸点会超过100℃， 换言之，在高压下，水蒸气会在超过100 ℃的情况下冷凝成液体！ 在2个大气压下，水的沸点是121 ℃！
低压锅：小于1个大气压下，水的沸点会低于100℃， 换言之，在低压下，水会在低于100 ℃情况下蒸发成气体！ 在0.12个大气压下，水的沸点是50 ℃！ 通过压缩机做功，使工质产生物理变相（气态--液态--气态），利用这一往复循环相变过程不断通过低压锅（蒸发器）吸热和高压锅（冷凝器）放热，由吸热装置吸取免费的热量，经过热交换器使冷水升温，制取的热水通过水循环系统送至用户。 蒸汽机开启了第一次工业革命，世界进入到利用能源的新时代，其原理是卡诺循环，是利用热能转化为机械能的方式，能效永远低于1。
热泵则开启了节约能源的新时代。其原理是逆卡诺循环，利用机械能将低温热能转换为高温热能的方式，能效永远大于1，热泵是节约能源的最佳方式。 各种能源形式的密度最高的是电力 中国能源的最佳利用方式：
1 Q/GKHY 甘肃康华制药机械设备有限公司企业标准 Q/G K H Y001-2019空气源热泵烘干机 2019-02-01发布 2019-02-01 实施 甘肃康华制药机械设备有限公司 发布
Q/GKHY001-2019 目 次 前言 ................................................................................................................................................................................................... I I 1 范围 (1) 2 规范性引用文件 (1) 3 型号编制 (2) 4 技术参数 (2) 5 主要要求 (3) 6 试验方法 (4) 7 检验规则 (6) 8 标志、包装、使用说明书、运输与贮存 (7)
Q/GKHY001-2019 前言 本标准按照 GB/T 1.1-2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由杭州富阳康华制药机械有限公司提出。 本标准的起草单位：甘肃康华制药机械设备有限公司制。 本标准的主要起草人：柯益平、甘兴熠。
空气源热泵烘干机 1 范围 本标准规定了空气源热泵烘干机的型号编制、技术参数、要求、试验方法、检验规则及标志、包装、使用说明书、运输与贮存 。 本标准适用于通过压缩蒸汽、将低温干空气温度提升后作为干燥介质进行干燥并循环使用的烘干机（以下简称烘干机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 5226.1-2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 9286-1998 色漆和清漆膜的规划试验 GB/T 9969 工业产品使用说明书 总则 GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 24342-2009 工业机械电气设备保护接地电路连续性试验规范
此文档收集于网络，如有侵权请联系网站删除 空气源热泵耗电与天然气耗气费用对比 一、基础计算 1、电能热值860大卡/千瓦时，空气源热泵冬季采暖综合能效比3:1，即用空气 源热泵冬季采暖每千瓦时热能平均2580大卡/千瓦时 2、天然气热值8000大卡/m3，天然气普通锅炉热效率70%，即实际计算5600 大卡/m3。冷凝锅炉热效率97%，即实际计算7760大卡/m3. 3、烧开热水每吨需要热量（温升85度）8500大卡。则用空气源热泵需用电3.29 度，费用（3.29×7.1=2.34元）用天然气普通锅炉需要1.52m3（1.52×3.7=5.62元）。用天然气冷凝炉耗气1.1 m3（1.1×3.7=4.07元） 综合上边计算结果， 天然气普通锅炉制热对比空气源热泵费用5.62÷2.34=2.4倍。 天然气冷凝锅炉制热对比空气源热泵费用4.07÷2.34=1.74倍 二、空气源热泵采暖1000平米耗电计算 车间建筑热负荷估值为100W,(室外-9℃，室内18℃) 采暖需求热负荷：100KW 冬季-9℃时，设备的能效比为2.2；（采暖季综合能效比为3.0） 采暖季日均运行费用：100KW×10h÷3=333KW/h 采暖季120天×333度=39960度电。（约4万度电） 三、天然气锅炉采暖1000平米耗气计算 车间建筑热负荷估值为100W,(室外-9℃，室内18℃) 采暖需求热负荷：100KW 1KW=1kj/s=3600kj/h 1大卡=4.18kj 100KW×3600kj/h×10h÷（5600大卡×4.18kj）=154 m3 采暖季120天×154 m3=18480 m3（约1.85万立方天然气） 河北合和节能科技有限公司 2015.10.6 只供学习与交流

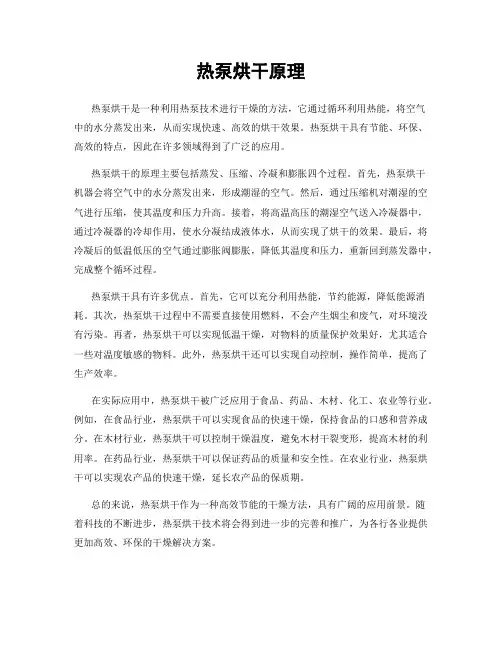

空气能热泵干燥的优点你知道多少？ 以热泵为核心的干燥系统在近年来逐渐得到越来越多的关注，学术界关于热泵干燥系统的课题逐渐增多，业界关于它的应用和成交金额也不断增加。这是因为它有自身值得关注和应用的优点。 1.更高的能源利用效率 如我们所知，热泵具有比直接供能更高效的供热能力，这表现在它的供热能耗比（COP）总是高于1。能量总是守恒的，多余的能量不会无缘无故的增加。但在常见的热泵应用中，压缩机所供的电能外，其他能源主要来自于蒸发器吸收的外界热能，比如说从周围环境空气里吸收热能，即空气能。 而在热泵干燥系统中，除了来自压缩机的电能外，干燥热风所具有的热能还来自于蒸发器吸收的干燥废气中包含的热能。因为干燥废气的热能往往温度高，包含大量潜热，所以热值很高，作为吸热源比一般的热泵空气能具有更好的加热效果和能源利用高效率。 正是因为这样，所以不管是什么类型的热泵干燥系统，都具有回收干燥废气潜热的能力，同时热泵干燥系统也就能够达到更高的能源利用效率。经研究人员比较发现，它与蒸汽干燥相比，节能率大约仍能达到40%-70%。 2.更好的干燥品质 比如一般不会发生形变、开裂、表面硬化、颜色变暗等干燥缺陷。这个特性已经广泛的被学术界和工业界所认可和证实。例如新加坡的研究人员研究发现使用热泵干燥系统烘干生姜，比起传统热风干燥来说，能得到更好的风味，留存更多的姜辣素。虽然这个现象背后的机理还需要进一步研究，但这并不影响热泵干燥技术能带来更高的干燥品质的这个结论。其原因可以大致解释为一方面，热泵系统能提供更温和的干燥环境，另一方面，更高的可控性和配套的控制系统能针对物料采取最合适的干燥策略。 3.更低的运行费用 如之前所述，热泵干燥系统在同等干燥温度和湿物料量的情况下，热泵干燥技术较之于传统干燥技术，能够节省大量的日常能耗。同时随着与热泵干燥相关技术水平的不断提升，热泵干燥系统工作能够更加可靠和稳定，它的日常维护费用也会相应大大降低。 除了热泵干燥系统的这一个特点之外，高度的自动化程度也可以极大的降低人工费用和工作难度。可以24小时连续运作的特点也让它更适合在工厂中的大批量生产得到应用，这样的特点也能进一步降低平均生产费用。 4.环保零污染 最后，由于热泵干燥系统使用电能作为直接能源，没有任何空气污染源、水污染源在系统内产生，具有对环境友好的特点。特别是在国内环境压力越来越大，政府对环境保护的管理力度越来越大的情况下，具有环境友好，零污染的生产方式得到了越来越多客户的青睐。热泵干燥系统不仅仅不会对周围环境造成污染，而且它干净的工作环境和低噪音污染的特点也深受在工作区间周围相关人员的欢迎。
空气能计算公式 一、空气源热泵制热功率公式及计算（计算电、电费 /年） 1卡等于4.2焦耳？热量单位换算:1千卡/千克（kcal/kg ）=1大卡=4.1868千焦（kJ ）=1卡/克 它与焦耳的关系为：1卡20C =4.1868J 1千卡：是能使出1升水上升摄氏1度的热量。 1大卡=1000卡 （1 大卡=1000 卡 /千克（kcal/kg ）=4.1868 千焦（kJ ）=1 卡/克） 1° =1000 千瓦 1 千瓦=1000 瓦=860 kca1/h （千卡 / 时） ★千瓦换算成大卡 1大卡=1千卡/时=1.163w=860kca1/h （千卡/时） 1 kW （千瓦）=860 kca1/h （千卡/时） 20万大卡=200000千卡=232.56千瓦、 ★ 1° 度=1 千瓦 / 时=860 kca1/h （千卡 / 时）=859971.2 卡=3599.7 千焦=3599712 焦耳 1吨水加热到1°需要多少度电 一度电是一千瓦时就是 3600秒*1000瓦=3600000焦耳。 水的热容量（比热）是4.16焦耳/克*度 一千克水加热一度需要 4160焦耳，也就是4160/3600000度电=0.0000002755。 ★ 1吨水加热到55度需要123.5度电 水的比热是4.2 X 10A 3焦/（千克X C ），表示质量是1千克的水,温度升高（或 降低）1C ,吸收（或放出）的热量是4.2 X 10A3焦。1度=1000W*3600S/H=36*10A5 焦耳。 根据cm A t=Q 得到: 1 kcal = 4186.75 J 1kca1/h （千卡 / 时）=1.163 W （瓦） 20大卡=20000卡/时=20千卡
https://www.doczj.com/doc/3e12901216.html, 烘干机可分为工业与民用两种，工业烘干机也叫干燥设备或干燥机，民用烘干机是洗涤机械中的一种，一般在水洗脱水之后，用来除去服装和其他纺织品中的水分。国家现在在环保的力度上增强，许多燃煤项目已经不能使用，所以现在空气能热泵成为燃煤烘干项目改造的首选。下面弘轩暖通烘干设备为大家解答，希望给您带来帮助。那么相比燃煤烘干，空气能热泵有哪些优势？ 一、空气能烘干机在控制方面是很精准的。燃煤的烘干温度比较高，一旦操作失误就会造成损失，而空气能烘干机通过控制设备的运行状况，温湿度控制更加精准。 二、空气能烘干机比燃煤能省电，在环保方面，无污染。空气能 科技创新、质量为本、优质服务、价格优惠 https://www.doczj.com/doc/3e12901216.html,
https://www.doczj.com/doc/3e12901216.html, 科技创新、质量为本、优质服务、价格优惠 https://www.doczj.com/doc/3e12901216.html, 烘干符合国家煤改电的要求，在烘干进程中不会受到外界尘土杂物以及空气中的异味等因素干扰，因此不会造成烘干物料的二次污染。 三、在人工方面也大量的减少成本。燃煤烘干工艺采用的是人工进行加煤添柴，还需要人工连班倒的进行添煤，而空气能烘干采用智能化一键式操作，当开机设置好设备的运行曲线之后，即无需人工值守。 四、在烘干品质相较于燃煤更好。燃煤烘干期间会出现温度忽高忽低的情况，温度把控不好，进而对烘干的物料造成品相的损害，而空气能烘干采用控制温度和湿度，保证物料的色质、外观和品质。 五、在烘干品相方面。燃煤热风炉排放进入烘房内的热风均匀度和高低情况不一致，会造成部分高温区域物料过早烘干，而低温区域的物料还没有烘干，空气能烘干采用科学合理的风道设计， 保证烘干
空气源热泵热水机一般应用在酒店、学校、医院、洗浴中心等这些大型的场所，多数要求全天24小时都能提供热水，热水机组需长时间工作，易引起电子元件超负载工作和水路偱环量增大，会引发一系列连锁问题，如能效低，增加使用成本，节能效果体现不了。常见的引起空气源热泵热水机能效低的原因有三种。 原因分析一、检查电压是否在机组额定范围内运行，若电压无问题，刚查看压缩机运转是否正常，排除风机空转造成机组运行的假象。下一步再确认用水量是否与机组相匹配，排除由于冷水不断进入水箱导致整体温度下降时机组不停工作，工作量增加。再进一步就是检查控制系统各传感器有无故障，给予排除。 原因分析二、机组由于温度过低导致死机，无法启动。当气温低于0℃时，空气源热泵热水机将进入停机状态，当气温回升时，机组仍然无法正常启动，或者风机转动，但压缩机不工作 。
原因分析三、机组工作与否是由控制器控制的，如机组虽然长时间工作，但没达到系统设定的停机参数，又或者是探测温度低于设定范围值时机组开启工作。排除冷媒携热能力低下和设定温度过高等原因，再有可能就是温度传感器故障或传感线路短路、断路导致机组停机。 一般导致空气源热泵热水机长时间工作的原因是机组的配比不合理。如机组配水量是3吨，设计的最长工作时间是18小时，但是当配水量达到5吨时，机组就会长时间工作而不能停机了。 解决方法： 一、检查压缩机是否损坏，用万能表检测压缩机电阻，确认压缩机无故障后，重点检查各控制系统，然后对照机组出厂说明或工程系统设计验收报告，根据分析检查电路、水路、温度的设定参数和实测数据，查出不符合项并相应改正。采用电磁阀控制上水时，检查水位传感器的灵敏度和水压的大小，确定不是水位数据的问题。
空气源热泵热水机组工作原理及节能分析 、空气能热水中心机组工作原理 空气源热泵热水机组是一种新型、可替代热水锅炉的热水装置。与传统太阳能相比，空气能源热泵热水机组不仅可吸收空气中的热量，还可吸收太阳能，它是将电热水器和太阳能热水器的优点完美的结合于一体的新型热水器。该产品以制冷剂为媒介，通过制冷剂状态、温度的变化和压缩机压缩制取热量，通过换热装置将热量传递给水，使水的温度升高来，升高温度的水通过水循环系统送入用户散热器进行采暖或直接用于卫生热水的供应。 空气源热热泵热水机组技术是基于逆卡诺循环原理建立起来的一种节能、环保制热技术。空气源热泵热水中机组系统通过自然能（空气蓄热）获取低温热源，经热泵系统高效集热整合后成为高温热源，用来制取供暖或卫生热水。整个系统集热效率较电热水机组（锅炉）、燃油、燃气热水机组有了很大提高。 空气源热热泵热水中心机组遵循能量守恒定律和热力学第二定律，运用热泵的原理，只需要消耗一小部分的机械功（电能），将处于低温环境（大气）中的热量转移到水中，去加热制取高温的热水。热泵可以与水泵相比拟，水是不能自发地从低处流向高处，要将低处的水输送到高处，必须用一台水泵，消耗一部分电力，才能将水送到高处的水箱中。同样，根据热力学第二定律，热量也是不能自发地从低温环境向高温环境中转移（传送），而要实现这个目的，必须要有一台机器，消耗一部分机械功（例如电能），才能将低温环境中的热量传送到高温环境中去。这样的机器就称之为“热泵”。热泵的作用是将空气中的热量取出，连同本身所用的电能转变成的热能，一起送到水中。 空气源热泵热水机组由压缩机、冷凝器、蒸发器和膨胀阀等部件组成。它运用逆卡诺循环原理，通过压缩机做功使工质产生相变（气态—液态—气态），在这种往复循环相变的过程中，通过蒸发器不间断的从环境吸取热量，通过冷凝器（换热器）不间断的放出热量，使冷水逐步升温，制取的热水通过热水管网循环装置输出到用户使用终端。 空气源热泵热水机组工作原理图 二、空气源热泵热水机组特点：目前市场上空气源热泵热水机组大部分属于技术成熟产品，压缩机一般采用涡 旋式或活塞式，也有采用螺杆式的，每台机组一般有单台或两台，一般机组有如下特点： （1）高效节能：其输出能量与输入电能之比即能效比（COP 一般可达到3.0 以上，而普通电热水锅炉的能效比（COP不大于0.90，燃气、燃油锅炉的能
近年来，在国家节能环保的政策和消费者食品安全意识提高的背景下，各个省市纷纷出台政策支持空气能热泵烘干的推广，在农副产品、中药材、食品、海产品、果蔬、花卉、工业等领域的应用最为广泛。那么，空气能热泵烘干机到底能够给人们带来哪些实际效益呢？下面，跟随空气巴巴小编一起来看看吧！ 实例分享 01无花果烘干 据空气巴巴小编了解，四川无花果烘干原来采用燃煤和燃油等方式烘干，后来采用空气能热泵高温除湿机烘干，在整个烘干和除湿过程中采用智能热回收，使能源利用率大大提高，综合节能效果明显高于其他烘干方式，为用户一年节省了29.4万元。 02面条烘干 山东德州新县某面条加工厂以前采用燃煤锅炉进行烘干，每月的开支19100元以上。后来安装了空气能热泵烘干机，一年下来，平均每月仅需花费12740元，为厂商节省了很大成本支出，减轻了生产压力。
看了上述两个烘干实例，能够清晰得出，空气能热泵烘干机带给用户的实际效益还是比较高的。那么，为何能够有这么高的效益呢？空气巴巴小编认为，这还源于其自身的多方面优势。 空气巴巴战略合作品牌九恒空气能热泵烘干机系统工作原理示意图 首先，效率高、运行费用低。空气能热泵烘干机的运行费用只是电加热干燥机的30%，燃油干燥机的40%，燃煤干燥机的60%，并且空气能热泵烘干机不需要消耗任何的燃料，节省了大量运输和储存燃料的费用，经济效益就更为明显。 其次，安全、环保。空气能热泵烘干机是通过将空气中的热量转移到烘房内实现干燥的目的，所以消耗的只是搬运热量的电量。不需要消耗其他燃料，避免了运输与存放燃料中出现的安全问题及对环境污染问题。 最后，烘干效果好。由于空气能热泵烘干机全部采用自动化控制，能够依据设定模式自动调节机组的运行状态，升温稳定，温度均匀，温差波动小。能够最大程度保持原料的新鲜度，满足用户对烘干食材的高要求。
水源热泵与空气源热泵比较 一、定义： 在我国主要利用三种热泵技术，分别是水源热泵，地源热泵，以及空气源 热泵。 热泵即可制冷，又可制热。制冷时，其工作原理跟一般的冷气机没有 区别；制热时，利用制冷循环系统的热端，将冷凝器排出的热量送入室内采暖，或加热生活用水。这时，热泵的运行过程看起来就像是把低温端的热量，源源不断地抽送到高温端一样，所以形象地称之为热泵。如果热泵的冷端（蒸发器）直接置于室外的空气之中，称之为空气源热泵；如果其冷端（蒸发器）通过管道埋植于水中，则称之为水源热泵。 二、水源热泵的优点 : （一）水源热泵技术属可再生能源利用技术 （二）水源热泵属经济有效的节能技术 （三）水源热泵环境效益显着 （四）水源热泵一机多用，应用范围广 （五）水源热泵空调系统维护费用低 (六）水源热泵高效节能。水源热泵是目前空调系统中能效比 （COP值）最高的制冷、制热方式，理论计算可达到7（空气源热泵理论值为2--6），实际运行4～6。 三、水源热泵的应用限制 1：会受到制约。 2、可利用的水源条件限制，对开式系统，地源要求必须满足一 定的温度、水量和清洁度。 3、水层的地理结构的限制，对于从地下抽水回灌 的使用，必须考虑到使用地的地质的结构，保证用后尾水的回灌可以实现。 4、投资的经济性，由于受到不同地区、不同用户及国家能源政策、燃料价格的影 响，虽然总体来说，水源热泵的运行效率较高、费用较低，但与传统的空调制 冷取暖方式相比，在不同地区不同需求的条件下，水源热泵的投资经济性会有 所不同。
四、水源热泵目前的市场状况： 水源热泵目前主要应用在北方冬季寒冷的地区，而在广阔的南方很少见到身影。主要原因：南方主要以空气源热泵为主，冬天对空调制热的依赖不如北方明显， 主要用来洗澡，所以空气源热泵基本能满足需要，并且工程相对简单， 造价成本要低。所以这类产品有较大的局限性，所以必须要走产品的差异化道 路，来做好产品的推广！ 五、空气源热泵的优点 空气源热泵优点一： 适用范围广，适用温度范围在-7℃至40℃,并且一年 四季全天候使用。可连续加热，适合各类团体热水工程使用，可实现无人值守，全自动运行。 空气源热泵优点二 运行成本低，节能效果突出，投资回报期短，空气源热 泵可节省70％的能源；与燃气、电和电辅助加热的太阳能热水器相比， 是燃气热水器的1/3左右、电热水器的1/4左右。 空气源热泵优点三： 环保型产品，无任何污染，无任何燃烧外排物，不会 对人体造成损害，具有良好的社会效益。 空气源热泵优点四： 方便。空气能热泵占地空间很小，外形与空调室外机 相似 , 可直接接保温水箱或与供暖管网连接，适合于大中城市的高层建筑。 空气源热泵优点五： 安全性能好，家用中央空调无任何漏电、漏气等安全 隐患。 空气源热泵优点六： 多组组合安装建立中央热水系统，可把多组相同型号 的热泵机组并联使用，确保整组热水器一体工作，满足热水用量高峰要求，为 大量用热水提供了保证。 空气源热泵优点七：使用寿命长、维护费用低，使用寿命长达15年以上，设备性能稳定。 运行安全，自动化程度高，该空气能热水器采用间接加热方式，运行安全靠；自
https://www.doczj.com/doc/3e12901216.html, 如今的热泵烘干系统，及空气能热泵的自动控制技术等方面发展， 将降低能源消耗和提高产品质量两者完美统一起来的技术将给烘干行业带来重大的技术革命。空气能烘干房哪家好呢？下面弘轩暖通烘干设备为大家解答，希望给您带来帮助。 《空气能热泵》这种设备是依靠先进的空气能热泵主机上的蒸发器吸收外界空气中的热量，经过压缩机做功，把冷媒（弗里杨）加热成50到120度的高温高压气体。高温气体经过连接管进入烘干房里的冷凝器（散热器），再由循环风机把热量带走循环。高温高压气体利用过以后再回到蒸发器继续加热压缩做功。这种设备的优点是利用的是外界空气中的热量，相比普通的电加热管百分之六十左右的热效率。外界能吸收的温度有20度，热效率能达到百分之四百。外界空 科技创新、质量为本、优质服务、价格优惠 https://www.doczj.com/doc/3e12901216.html,
https://www.doczj.com/doc/3e12901216.html, 气温度达到8到20度之间热效率达到百分之三百。外界空气温度达到-5度至8度，热效率达到百分之两百。零下五度以下只有百分之一百以下了。由此可见外界空气温度对空气能热泵型烘干设备的效果影响很大。在室外温度不是特别低的区域或使用的季节温度不低于5度的时候，用空气能热泵型烘干设备是很好的选择。但是这种设备还有一个缺点就是造价高。因为负责吸收热量和散发热量的冷凝器和蒸发器都是采用高质量铜管和铜质翅片造价较高。还有一台20到30匹的主机都需要4台或以上美国进口谷抡品牌压缩机，单台造价就要几千元。为了保证设备的可靠运行，缺相保护，高压、低压报警，热保护，自动除霜等等电器控制系统。导致造价是普通燃煤烘干房的2到3倍。使用成本室外温度高于15度以上使用成本基本和燃煤一样。室外温度8度至15度比燃煤的增加百分之二十到三十。室外温度低于8度使用成本要比煤炭高百分之五十到八十。 科技创新、质量为本、优质服务、价格优惠 https://www.doczj.com/doc/3e12901216.html,
GB29541-2013 热泵热水机（器）能效限定值及能效等级 (摘要) 本标准规定了热泵热水机（器）的能效限定值、节能评价值、能效等级、试验方法及检验规则。本标准适用于以电动机驱动，采用蒸气压缩制冷循环，以空气为热源，提供热水为目的的热水机（器）。暂不适用水源式热泵热水机（器）。 能效等级 热泵热水机（器）能效等级分为5级，其中1级能效等级最高。按照产品的实测性能系数（COP）对产品能效分级，各等级实测性能系数（COP）应不小于表1的规定。 表1 能源效率等级指标 制热量大于10kW的静态加热式热水器，参照10 kW以下的静态加热式产品能效等级指标执行。产品的能效标注值应在其额定能源效率等级对应的性能系数取值范围内，且实测值不小于能效标注值的95%。产品标注的额定制热量和其实测值应在其额定能效等级对应的额定制热量范围内；同时，实测制热量应不小于标注值的95%。实测制热消耗功率应不大于标注值的110%。 能效限定值 热泵热水机（器）的能效限定值为表1中能效等级5级。
节能评价值 热泵热水机（器）的节能评价值为表1中能效等级2级。 试验方法 参照GB/T 23137－2008或GB/T 21362－2008中的相关规定执行。其中： （1）提供水泵的产品，计算耗电量时应计入水泵的能耗； （2）带标配水箱的产品按GB/T 23137-2008家用和类似用途热泵热水器规定的测试方法测试，其耗电量应计入水泵能耗； （3）不带标配水箱产品按GB/T 21362-2008商业和工业用及类似用途的热泵热水机规定的测试方法测试。 （4）热水储存性能应满足相应标准的要求。 性能系数实测值保留两位小数。 检验规则 能效限定值应作为热泵热水机出厂检验的抽检项目。抽取一台样品，测试产品的性能系数。若不满足规定要求，再抽取二台样品，实测值均应满足规定要求，否则判定该批为不合格。
