YB系列陶瓷油压柱塞泵的选型和使用
高压力泥浆输送和板框压滤机是非金属生产中的关键工序，泥浆在高压下流动，磨损非常厉害，普通泵不能在此种工况下应用。为了解决这一工艺难题，西安惠尔机械制造有限公司生产的YB系列陶瓷油压柱塞泵，该泵出口压力高、耐磨性能好、维修方便等优点，是国内唯一通过TUV国际认证陶瓷柱塞泵生产厂家。YB系列陶瓷油压柱塞泵最早应用在陶瓷生产中向喷雾干燥塔输送泥浆，现在生产陶瓷的喷雾干燥塔没有一个不用ＹＢ系列陶瓷油压柱塞泵。目前，该泵非常的广泛应用在陶瓷、电瓷、非金属、化工等领域。为了使大家更好地选用和使用YB系列陶瓷油压柱塞泵，现将基本选型办法介绍如下：
一、柱塞泵的型号和分类：
该泵分为高压泵、低压大流量泵和变量泵，同种规格还分为普通泵和防腐耐酸泵。高压泵适用于远距离或向高空输送浆料；低压大流量泵适合稳定地大量地输送浆体；变量泵则适合与各种压滤机过滤装置配套使用，此种泵会随着过滤密度的增加自动使压力提高 流量减少。
二、柱塞泵的选型：
YB系列柱塞泵主要用于陶瓷泥浆、水煤浆、高岭土及非金属矿悬浮液的输送，也可以用于矿山渣浆、食品悬浮液化工浆料、磁性材料的输送，输送固体含量大于70%，变量泵配用压滤机具有很高的工作和节能效率。选型时应注意以下几点：１、确定介质工况，柱塞泵输送介质中不允许出现大颗粒物质，否则会引起工作故障，对铁污染有要求的场合应选用不锈钢柱塞泵，酸性或碱性介质应选用防腐柱塞泵；２、确定合理的流量范围，柱塞泵型号标称的是额定流量，选用时应考虑适当的余量范围；３、确定适用的压力等级，柱塞泵的额定压力均可达到2.0－2.5ＭＰａ，配用压滤机时应选用变量泵，输浆应选用低压泵，减少浪费；４、确定以上参数后，按宁大勿小的原则，按标准型号选用YB系列陶瓷柱塞泵；５、如有疑问，应致电专业生产厂家，请专业工程技术人帮助选型。
三、YB系列陶瓷柱塞泵的使用
１、安装：将泵放在基础上，校正水平，用地脚螺钉固定即可 也可不用地脚螺钉，为方便更换液压油和冲洗泥浆管路，泵的基础应高出地面10公分，基础周围应有排水沟。
２、泵的使用：
（一）、启动前的准备工作：检查各部件的紧固情况；检查油箱油位，油位高度以油箱上油窗刻线为准，夏天用N46号，冬天用N32号液压油。高压泵及140以上泵应用同型号的抗磨液压油。检查压力表量程，液压站压力表０－16ＭＰａ，空气罐上压力表量程应为０－６ＭＰａ，不可装反。
（二）、启动：开冷却水；合闸，打开开关，点动启动按扭，检查电机的转向，应为顺时针，切不可反转。检查无误后，再启动电机和油泵。
（三）、操作调节：（１）、调节溢流阀可以调节油压，即可调节泥浆压力，调节好的溢流阀应背上锁紧螺母，每次开停机不用动溢流阀，油压不得高于12ＭＰａ。说明：对定量泵应该低负荷启动，如果两台泵交替使用，可以先停后启动，不用调节溢流阀；（２）、调节滑架上两个撞轮的位置，可调节柱塞冲程；（３）、当柱塞和密封环磨损出现漏浆时，适当调紧压环，紧到不漏浆为宜，当压环压至与填料箱接触仍漏浆时，可在密封环上端加垫片。为保证密封环与柱塞同心，压水环上端面力求与填料箱上端面平行，不平度不得大于0.5mm；（４）、变量泵与压滤机配用时的调节：调节方法同操作调节（１）。
出厂时该泵的送浆压力调定2.0ＭＰａ，如所需送浆压力低于2.0ＭＰａ，反时针调节溢流器，使柱塞运行最慢时送浆压力达到所需值。
（四）、停机：
（１）、按停止按扭，泵即停。
（２）、停冷却水。
（３）、用水冲阀箱。
３、泵的维修和易损件的更换：
一、为保证泵的正常运行，应该注意下列事项：ａ、选用洁净优质的液压油，一般一月过滤一次，三个月更换一次，变质后及时更换；ｂ、泵不能在不通冷却水的情况下启动和工作，以防瓷质柱塞急冷急热而炸裂以及橡胶密封环的受热破坏，此水还起到冲洗柱塞的作用，以延长柱塞和密封环的寿命；ｃ、密封环不应压得过
紧，以不漏浆为合适；ｄ、寒冷季节长期停泵时，应将泵中泥浆抽尽，以防泵冻裂；ｅ、油压系统和泥浆管路中密封件磨损后应及时更换；ｆ、应使柱塞冲程尽量长，以活塞不撞击油缸端盖，换向敏捷为宜；ｇ、当从空气罐的压力表上看到泥浆压力波动值大于0.2ＭＰａ时，必须停泵，打开下面的阀门，放掉泥浆，补进空气，必要时卸下空气罐上的压力表，从上端口冲洗阀箱；ｈ、定期（一周左右）检查和冲洗阀箱；ｉ、皮囊式蓄能器使用半年后应充氮气或氩气，充气压力3.0ＭＰａ为宜。
（二）、易损件的更换：
（１）、密封环：卸去压环螺钉，操纵溢流阀，使系统油压逐渐升高，推动活塞，利用泥浆压力把密封环顶松，将柱塞提起后停泵，卸去活塞杆与柱塞的联接螺钉，将密封环卸下，细心地将柱塞放入泵体内，用极薄的铜片围在柱塞上端，把密封环装上，逐一紧固上述螺钉。
（２）、柱塞：方法同上，待柱塞提到较高位置时停泵，卸去活塞杆与柱塞的联接螺钉。然后将柱塞和填料一起拔出换上新的柱塞后，逐一紧固上述螺钉。
３、油泵：卸下油箱盖螺钉，吊起油箱盖 连同电机，此动作必须小心防撞坏滤油器和油管，卸掉油泵上的吸、排油管，再卸下固定油泵的螺钉，即可卸下油泵。
注意事项：
１、冲洗阀箱和更换其中各零件时，不要将紧定杆顶得太紧，不漏浆即可；
２、拆卸右油缸更换活塞上的撞销时，应注意撞销必须躲开油缸下端盖的缺口（油路联通口），否则，不能补油而使活塞不能换向；
３、油箱部分要经常保持清洁，不能用水冲洗箱盖及集成块；
４、液压油要保持绝对清洁，一定要定期检查油的质量；
５、在调整好泵的压力以后，一般不要去调整溢流阀，否则将原来系统调乱，易出现故障；
６、出现不正常声音，应立即关机，检查故障源，修复之。
热管在陶瓷隧道窑节能改造中的作用在陶瓷隧道窑中，由于烟气温度高、烟气量大，烟气带出的热量损失约占总能耗的35～40%，是热损失中最大的一项。因此，如何更好地回收烟气余热，提高窑炉热效率，一直是陶瓷窑炉工作者为之奋斗的目标。近年来，随着节能技术的不断开发和推广，热管技术已在陶瓷隧道窑烟气余热回收中得到应用。
一、热管的工作原理
热管是因传热技术需要而发展起来的一种高效传热元件，它起源于美国，60年代运用于航天技术之中，70年代后用于节能工程上。我国是从80年{BANNED}
始逐渐由研制发展到生产应用。热管的类型较多，目前国内为节省投资，用于低温余热回收的主要是重力型热管。其工作原理是：热管是一种密闭、洁净、抽成真空的金属管，在其内部充填一定量的工作介质，根据用途不同，注入的介质可以是纯水，或者乙醇、丙醇等有机化合物及无机物钾、钠等碱金属，其适用范围从－20 0℃～2000℃不等。下部高温热源将热量经管壳传入管腔，加热管腔下端的液态工质，使之迅速蒸发并上升到热管上端，由于上部壳外低温冷源的吸热作有，蒸汽冷凝成液滴并放出汽化潜热。液滴依靠本身的重力沿管壁回流至下部，再次受热汽化。此过程不断循环，且速度极快，完成其取热回收的任务。通常在使用时，将一定数量的热管组合在一起，即构成热管换热器。
二、热管的特点
热管的主要特点是：１、传热能力大。热管靠相变以潜热方式进行传热，比显热的传导方式传热能力大许多；２、利于回收低温余热，热管可在两端温差很小的情况下高效传热，上下温差仅10℃；３、流体阻力小，不致使系统阻力增加很多；４、可将冷热流体完全隔开，即使单根热管损坏，对系统影响也不大；５、结构紧凑、重量轻、使用空间少，安装、维护、更换非常方便；６、热管制作相对复杂，要求严格做好选材、酸洗、钝化、配液、抽真空、焊接及密封等工作。
三、注意事项
１、热管是系统的心脏，安装时切不可碰坏热管元件，烟道法兰与热管换热器法兰的对接一定要密封好；２、将热管换热器安置在适当位置，即选择在烟道的温度相对较高且稍倾斜的管段，减少热管侧捕积下来的灰尘沉积，对沉积的积灰应及时清除，以保证其换热效果；３、热管采用交叉排列以提高传热效果，但为避免或减少积灰应尽量缩小纵向节距；４、选择热管时，应严格把好质量关。操作时严格控制热管干烧问题的发生，尽量选用在低温以下干烧对其寿命无影响的热管换热器，
使其寿命延长，充分发挥其效果；５、将热风送至烘坯车间的管道密封要好，不能有漏风；６、热管换热器具有有限的除尘作用，但绝不能取代收尘器，应装设收尘器。
生产实践证明，采用热管换热器回收陶瓷隧道窑中的烟气余热，热利用率高，运行安全可靠，操作维护简单，且对窑内的热工制度无不利影响，不失为一种高效节能降耗装置。蒋冬青陈晖
陶瓷盔甲：美军新式“护身符” 在伊拉克战争中，美国士兵每人日常携带的装备重达100磅，比以前减少了许多。他们身着“陶瓷盔甲”，新式武器也披上的陶瓷防护服，这些陶瓷产品既能有效地保护身体，同时又使重负减轻。
美国特种部队自从上个世纪90年代中期以后，就穿上了重量比金属产品轻一半的“陶瓷盔甲”，现在美国陆军里身着这种防护的人会更多。“陶瓷盔甲”也为一些美国军方最新的武器系统提供了保护，包括新型“爱国者”导弹。
传统陶瓷是由黏土制造的，但是造“盔甲”的陶瓷是用人造材料混合而成的，两者最大的不同是强度。优质陶瓷的抗压能力是每平方英寸5000～15000磅，而一些制造“盔甲”的陶瓷，每平方英寸能够经受140000磅的压力。美国军方改用“陶瓷盔甲”，是因为从电脑芯片到自动部件等很多行业，已经使用陶瓷材料，并且证明它物有所值。虽然陶瓷比金属贵，但军方越来越多地考虑的是重量，轻便的战车能够更快逃离危险区域，而且运送时也可以用运输机，而不用大型船舶。
早期的军用陶瓷，出现在直升机领域。但是更广泛的应用，尤其是用于身体防护方面，还是在1993年美国消灭某个索马里大军阀的行动徒劳无功之后，才得到大力推动。此后，军方开始更加积极地寻找钢铁的替代品，而高科技陶瓷材料便是最佳选择。文君应用广泛的低温陶瓷低温陶瓷的用途十分广泛，它是在液氮沸腾状态下制成的。在生产过程中，首先将盐溶液以极小的雾球喷入液氮之中，令雾珠结成细小的冰珠，然后送入高温空室，蒸去水分，形成陶砂，然后利用这种陶砂制成各种制品。
在现代科技生产中，将低温陶瓷用于电脑中，可以使运算速度大幅度提高；用于电视机中可令图像更清晰；用这种陶瓷制作录音机，磁头使用数千小时后，几乎没有磨损，其寿命为普通磁头的５倍，所录制的影片图象清晰度可以令人产生身临其境之感。此外，在金属加工中，低温陶瓷还可以代替金钢石刀具来削切金属；用低温陶瓷制成的新型蓄电池，储电量比一般电池高出许多倍。杨奎
日开发出新型辊道窑炉
最近，日本研究人员开发出一种新型辊道窑炉。该窑炉长度仅为18m，炉内宽为0.58m，可应用于连续烧制宽度为0.40m、高度为0.15m的陶瓷制品。烧成方法采取侧面上下夹烧方式，烧成温度为1300℃，烧成气氛可以任意调整为还原焰和氧化焰，烧成时间根据产品不同可为2～4h。其窑体的建筑方式均采取预制件构筑方法，可使窑炉的设置能在短时间内完工投产。由于大量采取高科技新技术及电脑操作系统，具有操作方便、节能等特点，被称为新一代袖珍辊道窑，适合于中小型陶瓷厂多种小批量的生产。阮拗解决墙地砖粘模缺陷的方法
在墙地砖素坯压制成形时，由于坯粉与模具发生粘模而导致砖面粗糙所产生的缺陷称为粘模，它将影响施釉面平滑度及产品质量。分析其原因有以下几个方面：１、坯粉含水量过高。通常坯粉含水量在7%～8%，如果高于9%，即容易造成粘模；２、坯粉中粗颗粒部分含量较多，容易造成粘模；粉料越细，粘模缺陷越不容易平和，适当增加70～75um颗粒之间的粉料比例可减少粘模缺陷；３、模具表面温度过低。通常应达到80～100℃，以使湿粉料不易粘在模具表面上；４、坯粉的塑性过低；５、钢模光洁度不够；６、擦模次数太少；７、在坯料制备时选用的电解质不合适，这部分电解质残留在颗粒表面，造成粘模缺陷。
解决方法：适当调整坯粉制备工艺，选择合适的电解质；用干法研磨产生坯粉颗粒呈片状，即使在含水量高的情况下也不易粘模；湿法研磨的坯料在经过压滤处理后，也不易产生粘模现象。定期检查模具表面的光洁度，养成定时擦模的好习惯。由于液压压砖机模具与坯粉接触时间较长，比摩擦压砖容易产生粘模，如在模具表面加橡胶衬，可克服粘模的缺陷，也就解决了砖坯表面粗糙的现象。何代英新型超能量生化陶瓷
超能量生化陶瓷是一种由花岗岩、磁铁矿、煤、炭、孔雀石、沸石、蒙莫利轻石、石灰石、石膏、滑石粉、银等近百种天然矿物质材料混合后制成的，它能分裂崩解并发同位元素的稀有活化线粒子流向，并可曲折电场和磁场的流向，导致生命体细胞膜崩裂后又迅速修复，又同时产生超能量运动的一种生化陶瓷。这种超能量生化陶瓷应用领域广泛，包括所有液体产品的工业领域和农业、医药及人体直接使用，具有改善、活化、提高液体品质和增加人体免疫力，提高健康水平之超常功能。
水泵的选型和总扬程的 计算 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
水泵的选型和总扬程的计算 水泵铭牌上的扬程称“额定扬程”（这时水泵的效率最高），对一台水泵而言，扬程不是一个常数，当水泵的转速不变时，扬程一般随水泵流量的增加而减小，在中、小比转数范围内，流量的增加幅度比扬程的减小幅度大。因此，水泵的轴功率及电机电流随水泵流量的增加而增大，如果超过1.2倍时，则容易烧毁电机。 的概念在选择水泵扬程时，必须清楚水泵总扬程H和水泵净扬程H 1 （又叫实际扬程、几何扬程、地形扬程）是指及它们的关系。净扬程H 1 进水面至出水口中心（或排水面）间的垂直距离。水泵总扬程为： H=H1+h+V2/2g 式中：H——水泵总扬程； ——水泵净扬程； H 1 h——管路损失扬程； V2/2g——泵出水口处的动能损失水头。 其中h项的计算比较麻烦，下表列出了每100米的钢管管路损失扬程（米）供参考。（塑料管的管损约为钢管的0.7倍，胶管的管损与钢管基本相同，铸铁管损为钢管的1.4倍）
从上表查出的数除以100，再乘以管路的长度（米）就得到所求的h 损失扬程。 动能损失水头V2/2g对于不同管径为流量的函数，不同管径的数值见表 例如，确定一眼深水井的动水位为85m，涌水量为50m3/h，输水管路长度110m，公称内径为75mm的钢管，试计算水泵总扬程。从表中查出每100m管损为15m，那么管损 h=110÷100×15=16.5m V2/2g=0.0002015 Q2≈0.5m 所以总扬程 H=85+16.5+0.5=102m 选择水泵时水泵的额定扬程应为总扬程的1~1.1倍，就上面例子而=（1~1.1）×H=102~112.2m 言，H 泵 查说明书型号为200QJ50-150/7-25 需要说明的是，每种泵都有一个适用范围，一般扬程允许在 0.9~1.05倍额定扬程范围内使用，流量在0.7~1.2倍额定流量范围内使用。 为保证电泵的起动顺利和正常运转，要求变压器负载功率不应超过其额定容量的75%。变压器至水泵负载点的距离应尽量缩短，对于功率大于
PG系列柱塞泵
目录 1．概述 1 2．主要技术规范及性能参数 1 3．结构简介 1 4．对柱塞泵润滑系统的要求 7 5．泵的安装 8 6．新泵的跑合程序 9 7．泵的维修保养 10 8．泵的重要螺栓的紧固扭矩 11 9．故障的排除 19
一、概述 PG系列柱塞泵是我厂在引进美国DS泵的基础上，进行消化、吸收而设计制造的一种卧式单作用三缸柱塞泵，它主要由PG系列动力端总成与TH系列液力端总成组成，动力端与液力端由8个合金钢柆杆连接，卸下液力端时，拉杆留在动力端上。柱塞与小连杆之间采用卡箍连接，拆卸和维修液力端很方便。 PG系列柱塞泵是固井水泥车、撬的核心部件，如果操作、维修不当，将会产生严重后果。 因此，要求操作人员在使用设备之前，应认真仔细地阅读说明书，熟悉其结构及使用要求。 二、主要技术规范及性能参数 2．1 主要技术规范 2．1．1 PG系列柱塞泵动力端参数 最大水功率： 300HHP 主轴最大转速： 350rpm 小齿轮轴最大转速：1510rpm 连杆最大负荷： 5085N 冲程： 127（5″）齿轮传动比： 1：4.32 齿轮齿形：双圆弧齿轮 2．1．2 PG系列柱塞泵液力端参数
三、结构简介 3．1 动力端 动力端由曲轴、连杆、十字头、小连杆、轴承、齿轮、壳体及泵壳盖等组成。 3．1．1动力端壳体 （1）壳体PG04采用铸件，PG05采用钢质焊接结构，经过消除应力处理。 （2）十字头滑套材料为铸造青铜合金。 3．1．2曲轴 （1）为双键偏心轮结构，偏心距63.5。 3．1．3大齿轮 （1）双连斜齿轮结构，齿形为双圆弧，用于抵消轴向力。 （2）合金钢铸件，齿面淬火处理。 3．1．4小齿轮轴 （1）合金钢锻件。 （2）小齿轮与轴为整体结构。 3．1．5十字头 （1）球墨铸铁，全圆柱设计，有油槽。 （2）半圆铝镁合金瓦片承受连杆负荷。 3．1．6连杆 （1）铸钢结构，专用工装加工。 （2）用6个双头螺栓和自锁螺母与连杆轴承座连接。 3．1．7十字头衬套 铸造青铜，对开式结构。 3．1．8连杆销 （1）球墨铸铁，仅用于带动十字头返回，不承受连杆负荷。 （2）装入十字头后，用螺钉锁紧。
图文讲解柱塞泵的结构及工作原理 【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。 01动力端(1)曲轴 曲轴为此泵中关键部件之一。采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。 (2)连杆 连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。 (3)十字头 十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。 (4)浮动套 浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。 (5)机座
机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。 2液力端(1)泵头 泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。 (2)密封函 密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。 (3)柱塞 (4)进液阀和排液阀 进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。 3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。 (1)止回阀 泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。 (2)稳压器

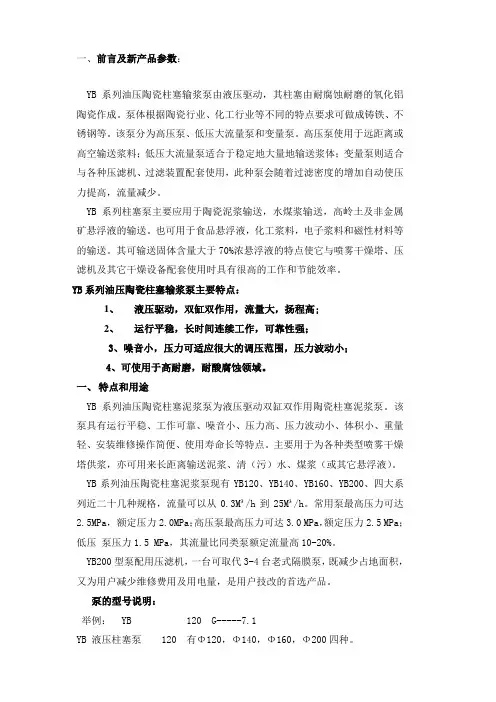

一、前言及新产品参数： YB系列油压陶瓷柱塞输浆泵由液压驱动，其柱塞由耐腐蚀耐磨的氧化铝陶瓷作成。泵体根据陶瓷行业、化工行业等不同的特点要求可做成铸铁、不锈钢等。该泵分为高压泵、低压大流量泵和变量泵。高压泵使用于远距离或高空输送浆料；低压大流量泵适合于稳定地大量地输送浆体；变量泵则适合与各种压滤机、过滤装置配套使用，此种泵会随着过滤密度的增加自动使压力提高，流量减少。 YB系列柱塞泵主要应用于陶瓷泥浆输送，水煤浆输送，高岭土及非金属矿悬浮液的输送。也可用于食品悬浮液，化工浆料，电子浆料和磁性材料等的输送。其可输送固体含量大于70%浓悬浮液的特点使它与喷雾干燥塔、压滤机及其它干燥设备配套使用时具有很高的工作和节能效率。 YB系列油压陶瓷柱塞输浆泵主要特点： 1、液压驱动，双缸双作用，流量大，扬程高; 2、运行平稳，长时间连续工作，可靠性强； 3、噪音小，压力可适应很大的调压范围，压力波动小； 4、可使用于高耐磨，耐酸腐蚀领域。 一、特点和用途 YB系列油压陶瓷柱塞泥浆泵为液压驱动双缸双作用陶瓷柱塞泥浆泵。该泵具有运行平稳、工作可靠、噪音小、压力高、压力波动小、体积小、重量轻、安装维修操作简便、使用寿命长等特点。主要用于为各种类型喷雾干燥塔供浆，亦可用来长距离输送泥浆、清（污）水、煤浆（或其它悬浮液）。 YB系列油压陶瓷柱塞泥浆泵现有YB120、YB140、YB160、YB200、四大系列近二十几种规格，流量可以从0.3M3/h到25M3/h。常用泵最高压力可达2.5MPa，额定压力2.0MPa；高压泵最高压力可达3.0 MPa，额定压力2.5 MPa；低压泵压力1.5 MPa，其流量比同类泵额定流量高10-20%。 YB200型泵配用压滤机，一台可取代3-4台老式隔膜泵，既减少占地面积，又为用户减少维修费用及用电量，是用户技改的首选产品。 泵的型号说明： 举例： YB 120 G-----7.1 YB 液压柱塞泵 120 有Φ120，Φ140，Φ160，Φ200四种。
CY系列轴向柱塞泵的使用注意事项 轴向柱塞泵与径向柱塞泵比较，排出压力高，它一般可在20～50MPa范围内工作，效率也高，径向尺寸小、结构紧凑、体积小、重量轻。基于以上特点，轴向柱塞泵在液压机行业使用非常普遍。自己总结了一些使用经验，供同行参考，不周密之处请指正。 1、油泵可以用支座或者法兰安装，泵和原动机应采用共同的基础支座，法兰和 基础都应该有足够的刚醒，对于流量大的油泵，不宜安装在油箱上平面上。 2、泵的传动轴与原动机的输出轴的同轴度不应大于Φ0.05。 3、泵和原动机输出轴间应采用弹性联轴器联接，并严禁在泵轴上安装皮带轮或 齿轮驱动油泵，若一定要用皮带轮或齿轮联接，则应加一对支座来安装皮带轮或齿轮，该支座与泵轴的同轴度误差不应大于Φ0.05。 4、油箱设计，接管布置与液压附件设置等，都应符合机械设计相关规定，并且 在油箱加油前，油箱、管道要经过酸洗或者磷化处理，整个系统应该清洁干净，加油时应采用虑油机进行过滤加油。
5、在使用过程中，严禁由于系统发热而降油箱盖或者注油孔打开，防止灰尘进 入油箱。 6、该系列油泵宜采用倒灌自吸，不得已而将油泵安装成自吸方式，自吸高度不 得大于500mm，且限于全排量启动。 7、在油泵的吸油管道上不允许安装滤油器，吸油管道通径不小于油泵设计数值， 吸油管道上的截止阀通径应该比吸油管道通径大一档，吸油管道长度小于2500mm时，管道弯头不多于两个。 8、油泵的泄油管应该直接接油箱，会有背压应该小于0.05MPa。 9、油泵启动前，必须通过泵壳上的泄油口向泵内灌满合格的工作油，启动时应 先点动数次，油流方向和油泵声音都正常后，在低压下运转5-10分钟，然后投入正常运行。 10工作介质：建议采用N32或N46抗磨液压油。如果使用其他液压油时，要求恩氏粘度°E50在3~5之间，黏度指数大于90.油泵的正常使用温度为15-65℃，当使用中超出这个温度范围时，需要在液压系统中安装加热或者冷却装置。 徐锻集团液压机事业部寻宝明
真空泵选型 真空泵的作用就是从真空室中抽除气体分子，降低真空室内的气体压力，使之达到要求的真空度。概括地讲从大气到极高真空有一个很大的范围，至今为止还没有一种真空系统能覆盖这个范围。因此，为达到不同产品的工艺指标、工作效率和设备工作寿命要求、不同的真空区段需要选择不同的真空系统配置。为达到最佳配置，选择真空系统时，应考虑下述各点： 确定工作真空范围: ----首先必须检查确定每一种工艺要求的真空度。因为每一种工艺都有其适应的真空度范围，必须认真研究确定之。 确定极限真空度 ----在确定了工艺要求的真空度的基础上检查真空泵系统的极限真空度，因为系统的极限真空度决定了系统的最佳工作真空度。一般来讲，系统的极限真空度比系统的工作真空度低20%，比前级泵的极限真空度低50%。 被抽气体种类与抽气量 检查确定工艺要求的抽气种类与抽气量。因为如果被抽气体种类与泵内液体发生反应，泵系统将被污染。同时必须考虑确定合适的排气时间与抽气过程中产生的气体量。 真空容积 检查确定达到要求的真空度所需要的时间、真空管道的流阻与泄漏。 考虑达到要求真空度后在一定工艺要求条件下维持真空需要的抽气速率。 主真空泵的选择计算 S=2.303V/tLog(P1/P2) 其中： S为真空泵抽气速率(L/s) V为真空室容积（L） t为达到要求真空度所需时间(s)
P1为初始真空度(Torr) P2为要求真空度(Torr) 例如： V=500L t=30s P1=760Torr P2=50Torr 则: S=2.303V/t Log(P1/P2) =2.303x500/30xLog(760/50) =35.4L/s 当然上式只是理论计算结果，还有若干变量因素未考虑进去，如管道流阻、泄漏、过滤器的流阻、被抽气体温度等。实际上还应当将安全系数考虑在内。目前工业中应用最多的是水环式真空泵和旋片式真空泵等 一般的要求是： 1、真空度、真空容积、主要介质、温度、主要容积类设备。 2、真空流入介质及流量、压力、温度、规律。 3、抽气量、抽出气体介质、温度。 4、真空设备的占地面积、自动化程度、真空管道规格 选用真空泵时需要注意事项： 1、真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。如：真空镀膜要求1×10-5mmHg的真空度，选用的真空泵的真空度至少要5×10-6mmHg。通常选择泵的真空度要高于真空设备真空度半个到一个数量级。 2、正确地选择真空泵的工作点。每种泵都有一定的工作压强范围，如：扩散泵为10-3~10-7mmHg，在这样宽压强范围内，泵的抽速随压强而变化，其稳定的工作压强范围为5×10-4~5×10-6mmHg。因而，泵的工作点应该选在这个范围之内，而不能让它在10-8mmHg下长期工作。又如钛升华泵可以在10-2mmHg下工作，但其工作压强应小于1×10-5mmHg为好。
柱塞泵测绘 实习报告 班级：14机械单 姓名：姚东 学号：20140601420 指导教师：杨丽娟 日期：2015年6月
目录 1、装配关系 (3) 2、工作原理 (3) 3、拆卸顺序 (3) 4、零件测绘的方法和步骤 (5) 5、测量零件尺寸的方法 (6) 6、绘制装配图 (6) 7、绘图步骤 (7) 8、柱塞泵测绘小结 (7)
1、装配关系 由（柱塞泵装配示意图）知，柱塞泵由14种零件组成，包括3种标准件和11种专用件。管接头9通过螺纹与泵体1的左端相连（垫片6起密封作用），形成密封的腔体，螺塞7通过垫片8拧入管接头9的上端，填料压盖3将填料4压紧在柱塞2上，并可调节填料压紧的程度。 2、工作原理 外部动力推动柱塞泵2在泵体1中的衬套5内作往复直线运动，当柱塞2左移动时，泵体1与管接头9内腔体的容积增大，形成负压，使上三爪阀瓣10关闭，低压油由管接头9的下方推开下三爪阀瓣11进入腔体，完成吸油过程；当柱塞2向左移动时，腔体的容积减小，压力增大，高压油使下三爪阀瓣11关闭，并推开上三爪阀瓣10向外流出，完成供油过程。由于柱塞2不断地作往复直线运动，就可以润滑（液压）油的压力，并将其输送到润滑（液压）系统中去。 3、拆卸顺序 首先对管接头9部分进行拆卸，把螺塞7拆下，拆下垫片2，然后依次对管接头9里面的上三爪阀瓣10、下三爪阀瓣11以及弹簧拆卸下来，最后把管接头9从泵体1上拆下来，再把垫片6拆下来；然后对泵体部分进行拆卸，先把柱塞2取下，再把填料压盖3上的螺帽拧下，把填料压盖拆下来，依次把填料4和衬套5拆下来。柱塞泵就拆卸完了。 拆卸零件时需注意以下几点： ①首先要考虑好拆卸的顺序，根据部件的组成情况及装配的特点，可将其分为几个组成部分，然后按部分依次拆卸。 ②拆下的零件要按顺序编号，扎上标签，并分组、分区放置在特定的地方。 ③拆卸时应采用正确的方法和工具，以保证部件原有的完整性、精确性和密封性。对于表面粗糙度要求较高的零件，要防止碰伤；对于不可拆卸连接和过盈配合的零件，尽量不拆，以免损伤零件。 4、零件测绘的方法和步骤 （1）分析零件在机器（或部件）中的位置及功能，确定零件的名称、材料、数量等，弄清零件的内外形状和结构。 （2）根据零件的结构特征及加工位置或工作位置，选择适当的表达方案，绘制所需要的视图（包括剖视图、断面图等）。在绘图时应注意不要将零件的制造缺陷（砂眼、气孔、刀痕等）和长期使用造成的磨损反映在画图上，但零件上应制造、装配的需要而设计的工艺结构（如铸造圆角、倒角、螺纹刀痕、凸台、凹坑等），则必须画出。 （3）根据零件的功能及实物表示出的加工状况，选择合理的尺寸基准。首先确定需要标注的所有尺寸，画出其尺寸界线、尺寸线及箭头（可用斜线表示），然后根据所画的尺寸线测量对应的尺寸，并标注在图纸上。有配合关系的尺寸（如配合的孔和轴的直径），一般只需测出其公称尺寸（基本尺寸），而配合的性质以及相应的上下偏差值，可在分析配合性质后拟定，并经查表后得到。没有配合关系或不重要的尺寸，可将所测得的结果适当圆整（圆整到整数值后标注）。对于已有标准的结构尺寸（如键槽、螺纹褪刀槽、紧固件通孔、沉孔，以及螺纹公称直径、齿轮的轮齿等），应将测量结果与标准值进行对照，并以标准的结构尺寸为准进行标注。
SYA7V系列变量柱塞泵产品说明开式回路 规格20???500 2.0/5.1系列 额定电压高达35MPa 峰值压力为40MPa到 特征： - SYA7AO斜轴的轴向开环液压驱动计量泵。 - 作业机械或工业区 - 输出流量和驱动器的速度和位移是成正比的恒定速度无级变速。 - 多种规格，以配合实际的驱动器 - 有利的功率/重量比 - 紧凑型，经济 - 优化的容积效率 - 球形转子和点之间的油底壳油，自动操作，圆周速度低。 - 更高的效率，传动轴承受径向负荷。 Y-A7V2.1剖视图规格为20-160
SY-A7V5.1剖视图规格250至500
型号说明
技术参数：●工作压力范围： 出A口或B口压力： 额定压力---------- PN =35MPa 最大压力---------- P最大=为40MPa
吸端口S绝对压力： pabs分钟----------0.08兆帕 pabs最大----------0.2兆帕 ●油温度范围：-25℃至80℃ ●粘度范围： tmin-----------10平方毫米/ S的 tmax分别为-----------（短期）千mm/s的 最佳工作粘度：----16?25毫米2 /秒 油的选择：40号低倒液压油 ●液压油过滤器： 过滤10μm的建议，或25?40μm的 使用寿命长10微米（减少磨损） ●流动顺时针：S到B逆时针：S到一个 ●安装位置： 此端口可选，泵必须充满液压油R口塞泵安装在油箱时，应删除，应该是在顶部。 90°弯头，以减少噪音油口螺丝。 垂直安装传动轴： 这个模型必须订购的U1和U2（文字：“与出油口U1和U2）。最低液位不得低于”A“的线路如图1所示。 在油箱的顶部安装 在油箱顶部安装一个特定的安装A7V变量泵，只有在一定条件下。 1）与各种泵控制只能泵的最大摆角（Vgmax）开始。调整最小排量Vgmin的敞开式泵（Vgmin= 0泵），最小流量限位螺钉必须转移到Vmax增加最大尿流率≥5％的最低流量，以防止泵运行在零流，使吸水管排气。 2）在油箱安装上述要求的顺序文本的顶部安装在坦克“

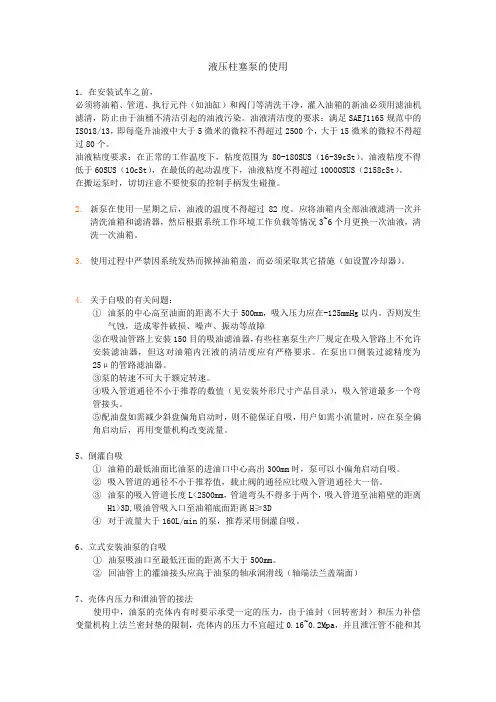

液压柱塞泵的使用 1．在安装试车之前， 必须将油箱、管道、执行元件（如油缸）和阀门等清洗干净，灌入油箱的新油必须用滤油机滤清，防止由于油桶不清洁引起的油液污染。油液清洁度的要求：满足SAEJ1165规范中的ISO18/13，即每毫升油液中大于5微米的微粒不得超过2500个，大于15微米的微粒不得超过80个。 油液粘度要求：在正常的工作温度下，粘度范围为80-180SUS（16-39cSt）。油液粘度不得低于60SUS（10cSt），在最低的起动温度下，油液粘度不得超过10000SUS（2158cSt）。 在搬运泵时，切切注意不要使泵的控制手柄发生碰撞。 2．新泵在使用一星期之后，油液的温度不得超过82度。应将油箱内全部油液滤清一次并清洗油箱和滤清器，然后根据系统工作环境工作负载等情况3~6个月更换一次油液，清洗一次油箱。 3．使用过程中严禁因系统发热而掀掉油箱盖，而必须采取其它措施（如设置冷却器）。 4．关于自吸的有关问题： ①油泵的中心高至油面的距离不大于500mm，吸入压力应在-125mmHg以内。否则发生 气蚀，造成零件破损、噪声、振动等故障 ②在吸油管路上安装150目的吸油滤油器，有些柱塞泵生产厂规定在吸入管路上不允许 安装滤油器，但这对油箱内汪液的清洁度应有严格要求。在泵出口侧装过滤精度为25μ的管路滤油器。 ③泵的转速不可大于额定转速。 ④吸入管道通径不小于推荐的数值（见安装外形尺寸产品目录），吸入管道最多一个弯 管接头。 ⑤配油盘如需减少斜盘偏角启动时，则不能保证自吸，用户如需小流量时，应在泵全偏 角启动后，再用变量机构改变流量。 5、倒灌自吸 ①油箱的最低油面比油泵的进油口中心高出300mm时，泵可以小偏角启动自吸。 ②吸入管道的通径不小于推荐值，载止阀的通径应比吸入管道通径大一倍。 ③油泵的吸入管道长度L<2500mm，管道弯头不得多于两个，吸入管道至油箱壁的距离 H1>3D,吸油管吸入口至油箱底面距离H≥3D ④对于流量大于160L/min的泵，推荐采用倒灌自吸。 6、立式安装油泵的自吸 ①油泵吸油口至最低汪面的距离不大于500mm。 ②回油管上的灌油接头应高于油泵的轴承润滑线（轴端法兰盖端面） 7、壳体内压力和泄油管的接法 使用中，油泵的壳体内有时要示承受一定的压力，由于油封（回转密封）和压力补偿变量机构上法兰密封垫的限制，壳体内的压力不宜超过0.16~0.2Mpa，并且泄汪管不能和其
