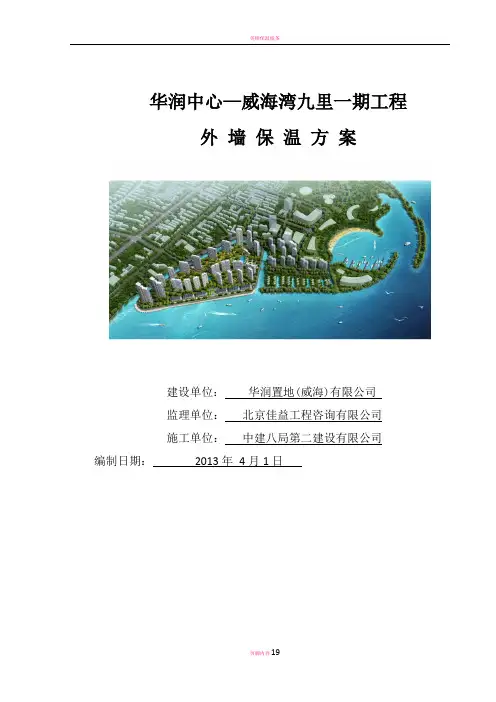

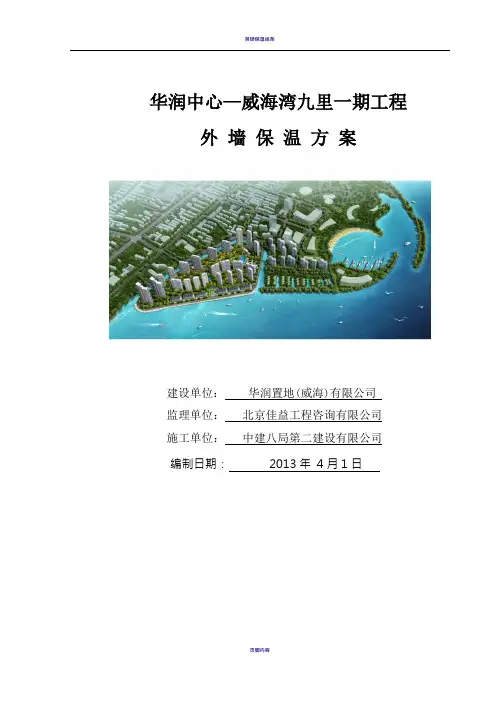

华润中心—威海湾九里一期工程
外墙保温方案
建设单位：华润置地(威海)有限公司
监理单位：北京佳益工程咨询有限公司
施工单位：中建八局第二建设有限公司
编制日期：2013年4月1日
中国建筑管理表格
施工方案会签审批表
表格编号CSCEC-JS-BG-01
11
工程名称威海华润中心威海湾九里方案名称外墙保温方案
分公司部门意见
施
工
管理
部
经理：年月日
分公司
领导
意见
副经理：年月日
总经济师：年月日
总工程师：年月
施工组织设计（方案）报审表
工程名称：华润中心-威海湾九里一期工程编号：
施工组织设计、施工方案审核表
注：附施工组织设计、施工方案
山东省建设工程质量监督总站监制
一、编制依据
二、工程设计概况
威海华润中心项目一期一标段工程住宅楼为剪力墙结构，地下2层，地上最高33层，檐高99.6m，建筑面积约115000m2，外墙保温面积约56000m2，设计采用聚苯板玻纤网格布聚合物砂浆做法保温。结构外墙厚200mm，聚苯板厚度选用85mm、90mm、100mm厚，保温后外墙总厚度约为300mm。
设计施工图纸范围内保温工程（高层基层不处理，多层基层为抹灰面）；
内墙保温1（采暖与非采暖隔墙）：30/35厚玻化微珠保温层（高层为30厚，多层为35厚）；5厚抗裂砂浆，中间压入一层耐碱玻纤网格布；
内墙保温2（分户墙两侧）：20厚玻化微珠保温层；5厚抗裂砂浆，中间压入一层耐碱玻纤网格布；
女儿墙内侧：20厚玻化微珠保温层；5厚抗裂砂浆，中间压入一层耐碱玻纤网格布；
外墙挑出构件与附墙构件（雨棚、空调室外机隔板及侧板、外凸墙垛等）20厚玻化微珠保温；中间压入一层耐碱玻纤网格布凸窗上下板/侧板采用60/50厚聚苯板保温；5厚抗裂砂浆，中间压入一层耐碱玻纤网格布；
其他大面墙体：基层处理；100/85/90厚聚苯板保温层（17#楼、2#3#楼厚度为100厚，12#13#楼厚度为85厚，11#楼厚度为90厚）；5厚聚合物抗裂砂浆，压入耐碱玻纤网格布2层；
楼地面（阳台、连廊）：20厚玻化微珠保护层
阳台顶棚：刷界面剂；20厚玻化微珠保温层；5厚聚合物抗裂砂浆压入一层复合耐碱玻纤网格布；
-1层顶棚：粘贴30/50厚岩棉板（高层为30，多层为50）5厚聚合物抗裂砂浆压入一层复合耐碱玻纤网格布；
聚苯板玻纤网格布聚合物砂浆做法外保温系统由粘结胶浆、膨胀聚苯乙烯泡沫塑料板（以下简称聚苯板）、玻璃纤维网格布（以下简称网格布）和抹面胶浆组成。基本构造如图1所示，首先用粘结胶浆把聚苯板粘贴固定在基层墙体上形成保温层，然后在聚苯板面刮抹薄层抹面胶浆，在其上铺贴网格布，在网格布上再刮抹面胶浆形成表面保护层。保护层干燥后，再按设计要求进行饰面。
三、材料要求
10 85-100mm 粘贴聚苯板外保温做法简图
2-1
3.1其它材料：
(1) 发泡聚乙烯圆棒，用于填塞伸缩缝，做密封膏的背衬材料，直径按缝宽的1.3倍选用；
(2) 建筑密封膏，采用聚氨脂、硅酮、丙烯酸脂型建筑密封膏。
四、施工准备
4.1施工条件
(1) 外墙和外门窗洞口经过验收，洞口尺寸位置达到设计和质量要求。墙体垂直全高：H/1000且≤30mm、平整度：2m长度为8mm；
(2) 工作地点的环境温度不得低于5℃，风力不大于5级，雨天不得施工。
(3) 夏季施工为避免施工中突然降雨，应准备遮盖物（塑料薄膜等），防止雨水冲刷墙面。
(4) 安装好外墙面的预埋件，如雨水管卡、空调外机埋件等。
4.2基层处理：将墙体表面的油污、浮灰、脱模剂、养护液等影响粘结的物质清理干净，剔除表面的凸出物，凹处用水泥砂浆修补找平。
4.3主要施工机具
外接电源设备、角磨机、电锤、钢丝刷、抹子、槽抹子、搓抹子、专用锯齿抹子、手持电动搅拌器、多用刀、拉线、靠尺、开槽器、电热丝切割器等。
4.4材料准备
(1) 材料进场后按规范规定的技术要求和设计要求进行验收；
(2) 进场材料分类挂牌存放。聚苯板和网格布均应注意防雨；液体胶粘剂存放温度不得低于0℃；水泥注意防雨、防潮和保质期，存放超过3个月应经取样重新试验合格后方可使用。
4.5施工流水及劳动力的安排
(1)每栋楼号为一个单体；每一个外立面按单组进行“流水”作业，即安装聚苯由下向上施工（先从五层开始）；抹抗裂保护砂浆从上向下施工。
(2)11#、12#、13#楼，每栋楼各安排劳动力15名，17#楼近排劳动力30，2、3#楼安排劳力20名；工期为80天。
五、施工方法
5.1工艺流程图
施工准备→挂基准线→配胶粘剂→粘贴翻包网格布→粘贴
聚苯板→安装锚固件→打磨、修理、隐检→抹底层抹面砂浆→压入翻包及增强网格布→贴网格布并压入砂浆→抹面层抹面砂浆→细部处
理→修整、验收→外饰面
5.2弹控制线、挂基准线
在外墙面门窗洞口、变形缝处等处弹出水平、垂直控制线及伸缩分格缝、装饰缝线等；根据保温层和粘结胶浆厚度在外墙转角（阳
角、阴角）阳台转角、空调板及其它必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。
5.3配置粘结胶浆
将专用粘结剂与水泥按使用说明书提供的配合比拌合专业
负责，严格计量，机械搅拌，确保搅拌均匀。拌好的胶粘剂在静停10min后还需要加入适量的水二次搅拌才能使用。配好的料注意防晒避风，以免水分蒸发过快，已拌好的胶浆料必须在1～2小时内用完。
5.4粘贴翻包网格布
凡聚苯板侧边外露处都应做网格布翻包处理，将250mm宽的翻包网格布粘贴在门窗洞口外侧、空调板（雨蓬）上下、伸缩缝两侧、女儿墙、散水等部位，网格布粘结宽度不小于100mm。
雨篷节点图5-1空调板节点图
5-2
5.5粘贴聚苯板
外保温用聚苯板标准尺寸600mm×900mm、600mm×1200mm 两种，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过300mm的聚苯板。聚苯板的拼缝不得正好留在门窗口的四角处；板的拼缝应和门窗洞口离开200以上。
使用点粘法固定聚苯板，粘结剂涂抹在每块板的四周一圈50mm 宽和板中间，使聚苯板和墙面间保持约10mm厚的空气层。标准板粘结点见图5-6，非标准板板中粘结点可酌情减少，但粘结面积不应小于板面面积的40%。
不得在聚苯板侧面涂抹胶粘剂，排板时安水平顺序排列，上下板错缝粘贴，阴阳角做错茬拼接。
粘贴聚苯板时自下而上，在底层板下面设托板，以避免板下滑。用专用工具轻柔、均匀挤压聚苯板，随时用靠尺和托线板检查平整度和垂直度，粘板时注意随时清除板边溢出的胶浆。板和板之间的缝隙应拼严，缝宽超过2mm 的应用相应厚度的聚苯片填塞。
聚苯板拼缝的高差不应大于1.5mm ，在聚苯板粘贴完24小时后，表面用砂纸及专用打磨机具打磨平整，打磨时应轻柔地划圈打磨。
5.6机械锚固
为提高联结安全度，聚苯板和外墙面的联结采用粘锚结合、以粘为主的形式。锚固件数量在标高20m 以下不少于2个/m2，标高
聚苯板点粘法示意图5-6
聚苯板排版示意图5-7
20m以上不少于4个/m2。聚苯板粘贴24小时后，用冲击钻在聚苯板表面向内打孔，孔径视锚固件直径而定，进墙深度混凝土墙体不小于25mm，填充墙部分不小于50mm，拧入锚固螺钉，钉头和圆盘不得超出板面。（见图5-7）
机械锚固示意图5-7
5.7配制抹面砂浆：
按照生产厂提供的配合比进行配制抹面砂浆，做到计量准确，配制方法同粘结胶浆。
5.8抹底层抹面砂浆：
在聚苯安装完毕检查验收后进行聚合物砂浆抹灰。抹灰底层和面层两次。在聚苯板面抹层面砂浆，厚度2～3mm。同时将翻包网格布压入砂浆中。门窗口四周和阴阳角部位所有的增强网格布随即压入砂浆中，窗洞口部位粘好翻包网格布后，在洞口侧壁四角处各贴压一块长400mm，宽度与洞口侧壁保温部分宽度相同的网格布，在墙面上洞口四角处紧挨角部斜向45°再粘贴一快200×400mm的网格布。（见图5-8）
门窗洞口网格布加强图5-8
处理完门窗洞口等细部后，由上而下进行刮抹面胶浆和铺设网格布。在聚苯板面抹厚度为2～3mm的抹面胶浆，将网格布绷平后贴于底层抹面胶浆上，单张网格布长度不宜大于6m，铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，网格布严禁有皱褶。网格布不得压入过深，表面必须暴露在底层砂浆之外。
5.9抹底层抹面砂浆
在底层抹面砂浆凝结前再抹一道抹面砂浆罩面，厚度2～
3mm，仅以覆盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。
砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。
5.10细部做法
变形缝处网格布应将网格布压入缝中50mm，与基层粘牢；阴阳角两侧的网格布不得在角部断开，均必须转过角部至另一面墙200mm；在女儿墙顶面，网格布应在墙顶混凝土面粘贴100mm以上；在空调孔处，将网格布用刀割成十字，用胶浆向孔内壁粘牢，将裁好长度得塑料管外侧抹胶浆后塞入孔内，管端与墙面平；首层部位的墙体在标准外保温做法基础上加铺一层网格布，并再抹一道抹面砂浆罩面，以提高抗冲击强度；加强层部位抹面砂浆总厚度宜为5～7mm。在同一块墙面上，加强层做法与标准层做法间应留设伸缩缝。（见图5-9）
阴阳角网格布加强图5-9
线条滴水线做法5-10
六、外保温系统施工的质量控制及检验
6.1保温基层的处理应满足外保温墙面的施工要求，经检验合格后与外保温施工队办理工作面交接手续；
6.2外保温使用的材料进场后按设计和规范要求的技术指标进行验收，检查出厂合格证和性能检验报告，对其性能有怀疑的可取样复试，不合格及不符合要求的材料不得在工程中使用；
6.3粘结胶浆和抹面胶浆的配比严格按使用说明要求计量，必须使用电动搅拌器搅拌，搅拌充分、均匀。
6.4网格布的搭接宽度符合施工方案和有关规程、标准的要求，网格布不得有皱折、翘曲现象。
6.5节点处细部处理符合施工方案和有关规程、标准的要求。
6.6聚苯板粘贴完后，应进行隐蔽工程验收，其质量应符合以下标准要求：
(1) 聚苯板胶粘剂和锚固件按设计和有关规程、标准的要求选用；
(2) 聚苯板必须与墙面粘结牢固，无松动、虚粘现象；
(3) 锚固件数量和锚固深度符合设计和有关规程、标准的要求；
(4) 聚苯板上下错缝，碰头缝接缝严密，不抹胶粘剂；
(5) 外观表面洁净、接缝平整；
(6) 允许偏差项目符合表7要求：
