M1 ...... M7
1.030575
12
SIYU R
M45035 1.1V V ℃
A V A uA
pF 单位
Unit
V V R(RMS)最大正向平均整流电流
最大峰值反向电压
最大反向有效值电压
-55 --- +150
V RRM I AV
最大正向电压降 IF =1.0A
V F 正向峰值浪涌电流 8.3mS单一正弦半波
I FSM 最大反向漏电流
IR 典型热阻工作温度和存储温度
Tj, T STG
典型结电容 VR = 4.0V f = 1.0MHz
Cj TA = 25℃Maximum repetitive peak reverse voltage
Maximum RMS voltage
最大直流阻断电压
Maximum DC blocking voltage
Maximum average forward rectified current
Maximum forward voltage
Peak forward surge current 8.3 ms single half sine-wave
Maximum reverse current Typical thermal resistance
Operating junction and storage temperature range
Type junction capacitance
极限值和电参数 TA = 25℃ 除非另有规定。
Maximum Ratings & Electrical Characteristics Ratings at 25℃ ambient temperature unless otherwise specified.
符号
Symbols
V DC 大昌电子 DACHANG ELECTRONICS
50
℃/W Surface Mount General Rectifier
表面安装普通整流二极管
特征 Features
·反向漏电流低 Low reverse leakage
·正向浪涌承受能力较强 High forward surge capability ·高温焊接保证 High temperature soldering guaranteed:
260℃/10 秒 seconds at terminals 机械数据 Mechanical Data
·端子: 焊料被镀 Terminals: Solder plated ·极性: 色环端为负极
Polarity: Color band denotes cathode end ·安装位置: 任意 Mounting Position: Any
·封装: 塑料封装 Case: Molded plastic body Reverse Voltage 50 --- 1000 V
Forward Current 1.0 A
反向电压 50 --- 1000 V
正向电流 1.0 A
·引线和管体皆符合RoHS标准 。
Lead and body according with RoHS standard
M1M2M3M5M7
M610070100
200140200
400280400600420600
800560800
10007001000
50
TA =100℃
R θJA 85
SIYU
R
正向电流 I F (A )
正向特性曲线（典型值）
正向电压 V F (V)
环境温度 Ta(°C )
通过电流的周期
峰值正向浪涌电流 I F S M (A )
平均正向电流 I F (A V ) (A )浪涌特性曲线（最大值）特性曲线 Characteristic Curves
TYPICAL FORWARD CHARACTERISTIC
FORWARD CURRENT DERATING CURVE
I F I n s t a n t a n e o u s F o r w a r d C u r r e n t (A )
V F Instantaneous Forward Voltage (V)
Tamb, ambient temperature (°C)
I F (A ) A v e r a g e F o r w a r d R e c t i f i e d C u r r e n t (A )
MAXIMUM NON REPETITIVE PEAK FORWARD SURGE CURRENT
Number of Cycles at 60 Hz.
I F S M P e a k F o r w a r d S u r g e C u r r e n t (A )
正向电流降额曲线
1.2 1.40.6
0.8 1.00.01
0.1
0.21
210
1.21.00.80.60.40.200
25
50
75100125150175
1
2
4610
20
40
100
40
30
20
10
050
大昌电子 DACHANG ELECTRONICS
Tj = 25 °C
1.5
M1 ...... M7
1N 系列常用整流二极管的主要参数
反向工作 峰值电压 URM/V 额定正向 整流电流 整流电流 IF/A 正向不重 复浪涌峰 值电流 IFSM/A 正向 压降 UF/V 反向 电流 IR/uA 工作 频率 f/KHZ 外形 封装
型 号
1N4000 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 1N5100 1N5101 1N5102 1N5103 1N5104 1N5105 1N5106 1N5107 1N5108 1N5200 1N5201 1N5202 1N5203 1N5204 1N5205 1N5206 1N5207 1N5208 1N5400 1N5401 1N5402 1N5403 1N5404 1N5405 1N5406 1N5407 1N5408
25 50 100 200 400 600 800 1000 50 100 200 300 400 500 600 800 1000 50 100 200 300 400 500 600 800 1000 50 100 200 300 400 500 600 800 1000
1
30
≤1
＜5
3
DO-41
1．5
75
≤1
＜5
3
DO-15
2
100
≤1
＜10
3
3
150
≤0.8
＜10
3
DO-27
常用二极管参数： 05Z6.2Y 硅稳压二极管 Vz=6~6.35V,Pzm=500mW,

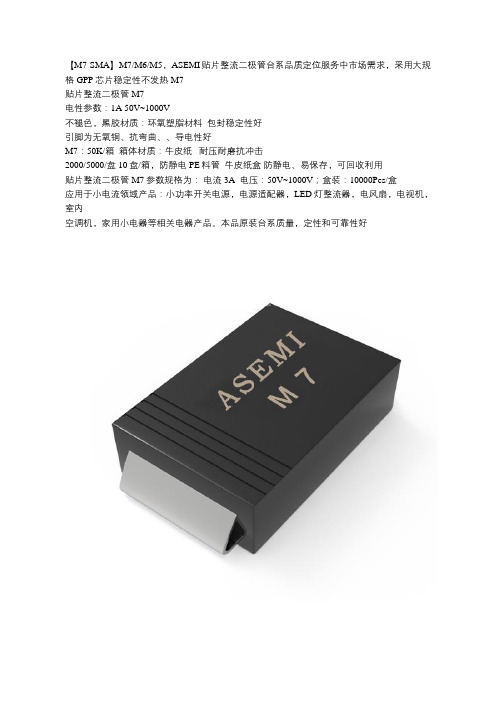

M7 整流二极管 2010-03-18 15:04 整流二极管是一种能够将交流电能转化成为直流电能的半导体器件，整流二极管具有明显的单向导电性，是一种大面积的功率器件，结电容大，工作频率较低，一般在几十千赫兹，反向电压从25V到3000V. 硅整流二极管的击穿电压高，反向漏电流小，高温性能良好，通常高压大功率整流二极管都用高纯单晶硅制造，这种器件结面积大，能通过较大电流（通常可以达到数千安），但工作频率不高，一般在几十千赫兹以下，整流二极管主要用于各种低频整流电路。 整流二极管的选用 整流二极管一般为平面型硅二极管，用于各种电源整流电路中。 选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。 普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。例如，1N系列、2CZ系列、RLR系列等。 开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管（例如RU系列、EU系列、V 系列、1SR系列等）或选择快恢复二极管。 整流二极管的常用参数
（1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。该电流由PN结的结面积和散热条件决定。使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。例如1N4000系列二极管的IF为1A。 （2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压。若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。通常取反向击穿电压(VB)的一半作为(VR)。例如1N4001的VR为50V，1N4007的VR为1OOOV （3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。因此这个电流值越小，表明二极管质量越好。 （4）击穿电压VR：指二极管反向伏安特性曲线急剧弯曲点的电压值。反向为软特性时，则指给定反向漏电流条件下的电压值。 （5）最高工作频率fm：它是二极管在正常情况下的最高工作频率。主要由PN结的结电容及扩散电容决定，若工作频率超过fm，则二极管的单向导电性能将不能很好地体现。例如1N4000系列二极管的fm为3kHz。 （6）反向恢复时间tre：指在规定的负载、正向电流及最大反向瞬态电压下的反向恢复时间。 （7）零偏压电容CO：指二极管两端电压为零时，扩散电容及结电容的容量之和。值得注意的是，由于制造工艺的限制，即使同一型号的二极管其参数的离散性也很大。手册中给出的参数往往是一个范围，若测试条件改变，则相应的参数也会发生变化，例如在25°C时测得1N5200系列硅塑封整流二
常用二极管型号及参数大全
1.塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs 1 1A1-1A7 1A 50-1000V 1.1 R-1 2 1N4001-1N4007 1A 50-1000V 1.1 DO-41 3 1N5391-1N5399 1.5A 50-1000V 1.1 DO-15 4 2A01-2A07 2A 50-1000V 1.0 DO-15 5 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD 6 6A05-6A10 6A 50-1000V 0.95 R-6 7 TS750-TS758 6A 50-800V 1.25 R-6 8 RL10-RL60 1A-6A 50-1000V 1.0 9 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-41 10 2CP21-2CP29 0.3A 100-1000V 1.0 DO-41 11 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-41 12 2DP3-2DP5 0.3A-1A 200-1000V 1.0
DO-41 13 BYW27 1A 200-1300V 1.0 DO-41 14 DR202-DR210 2A 200-1000V 1.0 DO-15 15 BY251-BY254 3A 200-800V 1.1 DO-201AD 16 BY550-200～1000 5A 200-1000V 1.1 R-5 17 PX10A02-PX10A13 10A 200-1300V 1.1 PX 18 PX12A02-PX12A13 12A 200-1300V 1.1 PX 19 PX15A02-PX15A13 15A 200-1300V 1.1 PX 20 ERA15-02～13 1A 200-1300V 1.0 R-1 21 ERB12-02～13 1A 200-1300V 1.0 DO-15 22 ERC05-02～13 1.2A 200-1300V 1.0 DO-15 23 ERC04-02～13 1.5A 200-1300V 1.0 DO-15
1.塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs 1 1A1-1A7 1A 50-1000V 1.1 R-1 2 1N4001-1N4007 1A 50-1000V 1.1 DO-41 3 1N5391-1N5399 1.5A 50-1000V 1.1 DO-15 4 2A01-2A07 2A 50-1000V 1.0 DO-15 5 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD 6 6A05-6A10 6A 50-1000V 0.95 R-6 7 TS750-TS758 6A 50-800V 1.25 R-6 8 RL10-RL60 1A-6A 50-1000V 1.0 9 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-41 10 2CP21-2CP29 0.3A 100-1000V 1.0 DO-41 11 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-41 12 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-41 13 BYW27 1A 200-1300V 1.0 DO-41 14 DR202-DR210 2A 200-1000V 1.0 DO-15 15 BY251-BY254 3A 200-800V 1.1 DO-201AD 16 BY550-200～1000 5A 200-1000V 1.1 R-5 17 PX10A02-PX10A13 10A 200-1300V 1.1 PX 18 PX12A02-PX12A13 12A 200-1300V 1.1 PX 19 PX15A02-PX15A13 15A 200-1300V 1.1 PX 20 ERA15-02～13 1A 200-1300V 1.0 R-1 21 ERB12-02～13 1A 200-1300V 1.0 DO-15 22 ERC05-02～13 1.2A 200-1300V 1.0 DO-15 23 ERC04-02～13 1.5A 200-1300V 1.0 DO-15 24 ERD03-02～13 3A 200-1300V 1.0 DO-201AD 25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-15 26 RM1Z-RM1C 1A 200-1000V 0.95 DO-15 27 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-15 28 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-15 29 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD 30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD 2.快恢复塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs （1）快恢复塑封整流二极管 1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-1 2 FR10-FR60 1A-6A 50-1000V 1. 3 0.15-0.5 3 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-41 4 1N4942-1N4948 1A 200-1000V 1.3 0.15-0. 5 DO-41 5 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-41 6 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD
IN系列常用整流二极管的主要参数 型号反向工作峰值 电压URM/V 额定正向整流 电流I F /A 正向不重复浪涌峰 值电流I F SM/A 正向压降 U F /V 反向电流 I R /uA 工作频率 f/KHZ 外形封装 1N4000 25 1 30 ≤1 ＜5 3 DO-41 1N4001 50 1 30 ≤1 ＜5 3 DO-41 1N4002 100 1 30 ≤1 ＜5 3 DO-41 1N4003 200 1 30 ≤1 ＜5 3 DO-41 1N4004 400 1 30 ≤1 ＜5 3 DO-41 1N4005 600 1 30 ≤1 ＜5 3 DO-41 1N4006 800 1 30 ≤1 ＜5 3 DO-15 1N4007 1000 1 30 ≤1 ＜5 3 DO-15 1N5100 50 1．5 75 ≤1 ＜5 3 DO-15 1N5101 100 1．5 75 ≤1 ＜5 3 DO-15 1N5102 200 1．5 75 ≤1 ＜5 3 DO-15 1N5103 300 1．5 75 ≤1 ＜5 3 DO-15 1N5104 400 1．5 75 ≤1 ＜5 3 DO-15 1N5105 500 1．5 75 ≤1 ＜5 3 DO-15 1N5106 600 1．5 75 ≤1 ＜5 3 DO-15 1N5107 800 1．5 75 ≤1 ＜5 3 DO-15 1N5108 1000 1．5 75 ≤1 ＜5 3 DO-15 1N5200 50 2 100 ≤1 ＜10 3 DO-15 1N5201 100 2 100 ≤1 ＜10 3 DO-15 1N5202 200 2 100 ≤1 ＜10 3 DO-15 1N5203 300 2 100 ≤1 ＜10 3 DO-15 1N5204 400 2 100 ≤1 ＜10 3 DO-15 1N5205 500 2 100 ≤1 ＜10 3 DO-15 1N5206 600 2 100 ≤1 ＜10 3 DO-15 1N5207 800 2 100 ≤1 ＜10 3 DO-15 1N5208 1000 2 100 ≤1 ＜10 3 DO-15 1N5400 50 3 150 ≤0.8 ＜10 3 DO-27 1N5401 100 3 150 ≤0.8 ＜10 3 DO-27 1N5402 200 3 150 ≤0.8 ＜10 3 DO-27 1N5403 300 3 150 ≤0.8 ＜10 3 DO-27 1N5404 400 3 150 ≤0.8 ＜10 3 DO-27 1N5405 500 3 150 ≤0.8 ＜10 3 DO-27 1N5406 600 3 150 ≤0.8 ＜10 3 DO-27 1N5407 800 3 150 ≤0.8 ＜10 3 DO-27 1N5408 1000 3 150 ≤0.8 ＜10 3 DO-27
整流二极管 整流二极管是一种能够将交流电能转化成为直流电能的半导体器件，整流二极管具有明显的单向导电性，是一种大面积的功率器件，结电容大，工作频率较低，一般在几十千赫兹，反向电压从25V到3000V. 硅整流二极管的击穿电压高，反向漏电流小，高温性能良好，通常高压大功率整流二极管都用高纯单晶硅制造，这种器件结面积大，能通过较大电流（通常可以达到数千安），但工作频率不高，一般在几十千赫兹以下，整流二极管主要用于各种低频整流电路。 整流二极管的常用参数 （1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。该电流由PN结的结面积和散热条件决定。使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。例如1N4000系列二极管的IF为1A。 （2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压。若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。通常取反向击穿电压(VB)的一半作为(VR)。例如1N4001的VR为50V，1N4007的VR为1OOOV （3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。因此这个电流值越小，表明二极管质量越好。 （4）击穿电压VR：指二极管反向伏安特性曲线急剧弯曲点的电压值。反向为软特性时，则指给定反向漏电流条件下的电压值。 （5）最高工作频率fm：它是二极管在正常情况下的最高工作频率。主要由PN结的结电容及扩散电容决定，若工作频率超过fm，则二极管的单向导电性能将不能很好地体现。例如1N4000系列二极管的fm为3kHz。 （6）反向恢复时间tre：指在规定的负载、正向电流及最大反向瞬态电压下的反向恢复时间。 （7）零偏压电容CO：指二极管两端电压为零时，扩散电容及结电容的容量之和。值得注意的是，由于制造工艺的限制，即使同一型号的二极管其参数的离散性也很大。手册中给出的参数往往是一个范围，若测试条件改变，则相应的参数也会发生变化，例如在25°C时测得1N5200系列硅塑封整流二极管的IR小于1OuA，而在100°C时IR则变为小于500uA。 整流二极管的选用 整流二极管一般为平面型硅二极管，用于各种电源整流电路中。 选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。 普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。例如，1N
二极管是电子电路中常用的元件之一，其在电子电路中可以作为整流、检波、钳位保护等用途。本文介绍一下电子爱好者搞电子制作时经常用到的一些二极管的主要电参数及封装丝印。 1、常用的整流二极管 电子制作中常用二极管的主要参数及封装丝印 1N4001整流二极管 1N4001整流二极管是1N40xx系列中常用的管子，其耐压值为50V，整流电流为1A，在一些低压稳压电源中很常见。对于直插的1N4001二极管，带有白色色环的那一端为负极（其它型号的直插二极管亦然）。贴片封装的1N4001的丝印为M1，其参数与直插的1N4001的参数一样。 电子制作中常用二极管的主要参数及封装丝印 贴片1N4001二极管 电子制作中常用二极管的主要参数及封装丝印 ▲ 1N4007整流二极管 1N4007二极管可以说是1N40xx系列中最常用的二极管，该管耐压值为1000V，整流电流为1A，其广泛用于电子镇流器、LED驱动器中作为低频高压整流。 电子制作中常用二极管的主要参数及封装丝印 ▲ 贴片1N4007二极管 电子制作中常用二极管的主要参数及封装丝印 ▲ 1N5408整流二极管
1N40xx系列二极管的整流电流为1A，若需要大电流整流，可以选用整流电流为3A的1N54xx 的整流二极管。其中1N5408是该系列中最常用的二极管。该管的耐压值可达1000V。 电子制作中常用二极管的主要参数及封装丝印 ▲ 6A10整流二极管 电子制作中常用二极管的主要参数及封装丝印 ▲ 10A10整流二极管 若需要更大电流的整流二极管，可以选用6A10及10A10，它们的耐压值皆为1000V，整流电流分别为6A和10A。 2、常用的肖特基二极管 肖特基二极管高频性能良好，正向压降小，多用于开关电源及逆变器中作高频整流。 电子制作中常用二极管的主要参数及封装丝印 ▲ 1N5819肖特基二极管 1N5819肖特基二极管高频性能良好，正向压降低（在左右），在一些输出电流1A以下的锂电池充电器中很常见。1N5819的耐压值为40V，整流电流为1A。 电子制作中常用二极管的主要参数及封装丝印 贴片封装的1N5819肖特基二极管 电子制作中常用二极管的主要参数及封装丝印 1N5822肖特基二极管 电子制作中常用二极管的主要参数及封装丝印 贴片封装的1N5822肖特基二极管
常用整流二极管型号大全lzg 极管型号:4148安装方式:贴片功率特性:大功率 二极管型号:SA5.0A/CA-SA170A/CA安装方式:直插 二极管型号:IN4007/IN4001安装方式:直插功率特性:小功率频率特性:低频 二极管型号:70HF80安装方式:螺丝型功率特性:大功率频率特性:高频 二极管型号:MRA4003T3G安装方式:贴片 二极管型号:1SS355安装方式:贴片功率特性:大功率 二极管型号6A10安装方式:直插功率特性:大功率;型号:2DHG型安装方式:直插功率特性:大功率 二极管型号B5G090L安装方式:直插功率特性:小功率频率特性:超高频 型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型 IN4001 50 1.0 30 5.0 1.0 DO--41 IN4002 100 1.0 30 5.0 1.0 DO--41 IN4003 300 110 30 5.0 1.0 DO--41 IN4004 400 1.0 30 5.0 1.0 DO--41 IN4005 600 1.0 30 5.0 1.0 DO--41 IN4006 800 1.0 30 5.0 1.0 DO--41 IN4007 1000 1.0 30 5.0 1.0 DO--41 IN5391 50 1.5 50 5.0 1.5 DO--15 IN5392 100 1.5 50 5.0 1.5 DO--15 IN5393 200 1.5 50 5.0 1.5 DO--15 IN5394 300 1.5 50 5.0 1.5 DO--15 IN5395 400 1.5 50 5.0 1.5 DO--15 IN5396 500 1.5 50 5.0 1.5 DO--15 IN5397 600 1.5 50 5.0 1.5 DO--15 IN5398 800 1.5 50 5.0 1.5 DO--15 IN5399 1000 1.5 50 5.0 1.5 DO--15 RL151 50 1.5 60 5.0 1.5 DO--15 RL152 100 1.5 60 5.0 1.5 DO--15 RL153 200 1.5 60 5.0 1.5 DO--15 RL154 400 1.5 60 5.0 1.5 DO--15 RL155 600 1.5 60 5.0 1.5 DO--15 RL156 800 1.5 60 5.0 1.5 DO--15 RL157 1000 1.5 60 5.0 1.5 DO--15 普通整流二极管参数(二) 型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型 RL201 50 2 70 5 1 DO--15 RL202 100 2 70 5 1 DO--15 RL203 200 2 70 5 1 DO--15 RL204 400 2 70 5 1 DO--15
整流二极管
整流二极管 整流二极管是一种能够将交流电能转化成为直流电能的半导体器件，整流二极管具有明显的单向导电性，是一种大面积的功率器件，结电容大，工作频率较低，一般在几十千赫兹，反向电压从25V到3000V. 硅整流二极管的击穿电压高，反向漏电流小，高温性能良好，通常高压大功率整流二极管都用高纯单晶硅制造，这种器件结面积大，能通过较大电流（通常可以达到数千安），但工作频率不高，一般在几十千赫兹以下，整流二极管主要用于各种低频整流电路。 整流二极管的常用参数 （1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。该电流由PN 结的结面积和散热条件决定。使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。例如1N4000系列二极管的IF为1A。（2）最高反向工作电压VR：指二极管两端允许
施加的最大反向电压。若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。通常取反向击穿电压(VB)的一半作为(VR)。例如1N4001的VR为50V，1N4007的VR 为1OOOV （3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。因此这个电流值越小，表明二极管质量越好。 （4）击穿电压VR：指二极管反向伏安特性曲线急剧弯曲点的电压值。反向为软特性时，则指给定反向漏电流条件下的电压值。 （5）最高工作频率fm：它是二极管在正常情况下的最高工作频率。主要由PN结的结电容及扩散电容决定，若工作频率超过fm，则二极管的单向导电性能将不能很好地体现。例如1N4000系列二极管的fm为3kHz。 （6）反向恢复时间tre：指在规定的负载、正向电流及最大反向瞬态电压下的反向恢复时间。（7）零偏压电容CO：指二极管两端电压为零时，扩散电容及结电容的容量之和。值得注意的是，由于制造工艺的限制，即使同一型号的二极管其
整流二极管的作用 一种将交流电能转变为直流电能的半导体器件。通常它包含一个PN结，有阳极和阴极两个 端子。 P区的载流子是空穴,N区的载流子是电子，在P区和N区间形成一定的位垒。外加使P区相对N区为正的电压时，位垒降低，位垒两侧附近产生储存载流子，能通过大电流，具有低的电压降（典型值为0.7V）,称为正向导通状态。 若加相反的电压,使位垒增加，可承受高的反向电压，流过很小的反向电流（称反向漏电流），称为反向阻断状态。整流二极管具有明显的单向导电性,。 整流二极管可用半导体锗或硅等材料制造。硅整流二极管的击穿电压高，反向漏电流小，高温性能良好。通常高压大功率整流二极管都用高纯单晶硅制造。这种器件的结面积较大，能通过较大电流（可达上千安），但工作频率不高，一般在几十千赫以下。整流二极管主要用 于各种低频整流电路。 二极管整流电路 电力网供给用户的是交流电，而各种无线电装置需要用直流电。整流，就是把交流电变为直流电的过程。利用具有单向导电特性的器件，可kfq以把方向和大小交变的电流变换为直流电。下面介绍利用晶体二极管组成的各种整流电路。一、半波整流电路 图5-1、是一种最简单的整流电路。它由电源变压器B、整流二极管D和负载电阻R fz，组成。变压器把市电电压（多为220伏）变换为所需要的交变电压e2，D再把交流电变换 为脉动直流电。： 下面从图5-2的波形图上看着二极管是怎样整流的。
变压器砍级电压e2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图5-2（a）所示。在0～K时间内，e2为正半周即变压器上端为正下端为负。此时二极管承受正向电压面导通，e2通过它加在负载电阻R fz上，在π～2π时间内，e2为负半周，变压器次级下端为正，上端为负。这时D承受反向电压，不导通，R fz，上无电压。在π～2π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过R fz，在R fz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc。以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。 这种除去半周、图下半周的整流方法，叫半波整流。不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场 合，而在一般无线电装置中很少采用。 二、全波整流电路(单向桥式整流电路) 如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。 全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a e2a Rfz与e2b、D2、Rfz，两个通电回路。、D1、、e2b，构成 全波整流电路的工作原理，可用图所示的波形图说明。 ★在0～π间内，e2a D1 导通，在Rfz上得到上正下负的电压；e2b对D2为反向电压， D2 不导通 ★在π-2π时间内，e2b对D2为正向电压，D2导通，在Rfz上得到的仍然是上正下负的电压；e2a D1为反向电压，D1 不导通对对Dl为正向电压，
二极管的主要参数 正向电流IF：在额定功率下，允许通过二极管的电流值。 正向电压降VF：二极管通过额定正向电流时，在两极间所产生的电压降。 最大整流电流（平均值）IOM：在半波整流连续工作的情况下，允许的最大半波电流的平均值。 反向击穿电压VB：二极管反向电流急剧增大到出现击穿现象时的反向电压值。 正向反向峰值电压VRM：二极管正常工作时所允许的反向电压峰值，通常VRM为VP的三分之二或略小一些。 反向电流IR：在规定的反向电压条件下流过二极管的反向电流值。 结电容C：电容包括电容和扩散电容，在高频场合下使用时，要求结电容小于某一规定数值。最高工作频率FM：二极管具有单向导电性的最高交流信号的频率。 2.常用二极管 （1）整流二极管 将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。 通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。2.常用二极管 （1）整流二极管 将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。 通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。 2）检波二极管 检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。 （3）开关二极管 在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。 开关二极管有接触型，平面型和扩散台面型几种，一般IF＜500毫安的硅开关二极管，多采用全密封环氧树脂，陶瓷片状封装，如图三所示，引脚较长的一端为正极。 4）稳压二极管 稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）其图形符号见图4 稳压管的伏安特性曲线如图5所示，当反向电压达到Vz时，即使电压有一微小的增加，反向电流亦会猛增（反向击穿曲线很徒直）这时，二极管处于击穿状态，如果把击穿电流限制在一定的范围内，管子就可以长时间在反向击穿状态下稳定工作。
整流二极管型号整流二极管型号大全 05Z6.2Y 硅稳压二极管Vz=6~6.35V,Pzm=500mW, 05Z7.5Y 硅稳压二极管Vz=7.34~7.70V,Pzm=500mW, 05Z13X硅稳压二极管Vz=12.4~13.1V,Pzm=500mW, 05Z15Y硅稳压二极管Vz=14.4~15.15V,Pzm=500mW, 05Z18Y硅稳压二极管Vz=17.55~18.45V,Pzm=500mW, 1N4001硅整流二极管50V, 1A,(Ir=5uA,Vf=1V,Ifs=50A) 1N4002硅整流二极管100V, 1A, 1N4003硅整流二极管200V, 1A, 1N4004硅整流二极管400V, 1A, 1N4005硅整流二极管600V, 1A, 1N4006硅整流二极管800V, 1A, 1N4007硅整流二极管1000V, 1A, 1N4148二极管75V, 4PF,Ir=25nA,Vf=1V, 1N5391硅整流二极管50V, 1.5A,(Ir=10uA,Vf=1.4V,Ifs=50A) 1N5392硅整流二极管 100V,1.5A, 1N5393硅整流二极管200V,1.5A, 1N5394硅整流二极管300V,1.5A, 1N5395硅整流二极管400V,1.5A, 1N5396硅整流二极管500V,1.5A, 1N5397硅整流二极管600V,1.5A, 1N5398硅整流二极管800V,1.5A, 1N5399硅整流二极管1000V,1.5A, 1N5400硅整流二极管50V, 3A,(Ir=5uA,Vf=1V,Ifs=150A) 1N5401硅整流二极管100V,3A, 1N5402硅整流二极管200V,3A, 1N5403硅整流二极管300V,3A, 1N5404硅整流二极管400V,3A, 1N5405硅整流二极管500V,3A, 1N5406硅整流二极管600V,3A, 1N5407硅整流二极管800V,3A, 1N5408硅整流二极管1000V,3A 常用整流二极管型号大全 极管型号:4148 安装方式:贴片功率特性:大功率 二极管型号:SA5.0A/CA-SA170A/CA 安装方式:直插
M1 ...... M7 1.030575 12 SIYU R M45035 1.1V V ℃ A V A uA pF 单位 Unit V V R(RMS)最大正向平均整流电流 最大峰值反向电压 最大反向有效值电压 -55 --- +150 V RRM I AV 最大正向电压降 IF =1.0A V F 正向峰值浪涌电流 8.3mS单一正弦半波 I FSM 最大反向漏电流 IR 典型热阻工作温度和存储温度 Tj, T STG 典型结电容 VR = 4.0V f = 1.0MHz Cj TA = 25℃Maximum repetitive peak reverse voltage Maximum RMS voltage 最大直流阻断电压 Maximum DC blocking voltage Maximum average forward rectified current Maximum forward voltage Peak forward surge current 8.3 ms single half sine-wave Maximum reverse current Typical thermal resistance Operating junction and storage temperature range Type junction capacitance 极限值和电参数 TA = 25℃ 除非另有规定。 Maximum Ratings & Electrical Characteristics Ratings at 25℃ ambient temperature unless otherwise specified. 符号 Symbols V DC 大昌电子 DACHANG ELECTRONICS 50 ℃/W Surface Mount General Rectifier 表面安装普通整流二极管 特征 Features ·反向漏电流低 Low reverse leakage ·正向浪涌承受能力较强 High forward surge capability ·高温焊接保证 High temperature soldering guaranteed: 260℃/10 秒 seconds at terminals 机械数据 Mechanical Data ·端子: 焊料被镀 Terminals: Solder plated ·极性: 色环端为负极 Polarity: Color band denotes cathode end ·安装位置: 任意 Mounting Position: Any ·封装: 塑料封装 Case: Molded plastic body Reverse Voltage 50 --- 1000 V Forward Current 1.0 A 反向电压 50 --- 1000 V 正向电流 1.0 A ·引线和管体皆符合RoHS标准 。 Lead and body according with RoHS standard M1M2M3M5M7 M610070100 200140200 400280400600420600 800560800 10007001000 50 TA =100℃ R θJA 85
For personal use only in study and research; not for commercial use 1.塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs 1 1A1-1A7 1A 50-1000V 1.1 R-1 2 1N4001-1N4007 1A 50-1000V 1.1 DO-41 3 1N5391-1N5399 1.5A 50-1000V 1.1 DO-15 4 2A01-2A07 2A 50-1000V 1.0 DO-15 5 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD 6 6A05-6A10 6A 50-1000V 0.95 R-6 7 TS750-TS758 6A 50-800V 1.25 R-6 8 RL10-RL60 1A-6A 50-1000V 1.0 9 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-41 10 2CP21-2CP29 0.3A 100-1000V 1.0 DO-41 11 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-41 12 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-41 13 BYW27 1A 200-1300V 1.0 DO-41 14 DR202-DR210 2A 200-1000V 1.0 DO-15 15 BY251-BY254 3A 200-800V 1.1 DO-201AD 16 BY550-200～1000 5A 200-1000V 1.1 R-5 17 PX10A02-PX10A13 10A 200-1300V 1.1 PX 18 PX12A02-PX12A13 12A 200-1300V 1.1 PX 19 PX15A02-PX15A13 15A 200-1300V 1.1 PX 20 ERA15-02～13 1A 200-1300V 1.0 R-1 21 ERB12-02～13 1A 200-1300V 1.0 DO-15 22 ERC05-02～13 1.2A 200-1300V 1.0 DO-15 23 ERC04-02～13 1.5A 200-1300V 1.0 DO-15 24 ERD03-02～13 3A 200-1300V 1.0 DO-201AD 25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-15 26 RM1Z-RM1C 1A 200-1000V 0.95 DO-15 27 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-15 28 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-15 29 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD 30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD 2.快恢复塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs （1）快恢复塑封整流二极管 1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-1 2 FR10-FR60 1A-6A 50-1000V 1. 3 0.15-0.5 3 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-41 4 1N4942-1N4948 1A 200-1000V 1.3 0.15-0. 5 DO-41
整流二极管型号整流二极管型号大全上网时间: 2010-12-01整流二极管型号整流二极管型号大全 05Z6.2Y硅稳压二极管Vz=6~6.35V,Pzm=500mW, 05Z7.5Y硅稳压二极管Vz=7.34~7.70V,Pzm=500mW, 05Z13X硅稳压二极管Vz=12.4~13.1V,Pzm=500mW, 05Z15Y硅稳压二极管Vz=14.4~15.15V,Pzm=500mW, 05Z18Y硅稳压二极管Vz=17.55~18.45V,Pzm=500mW, 1N4001硅整流二极管50V, 1A,(Ir=5uA,Vf=1V,Ifs=50A) 1N4002硅整流二极管100V, 1A, 1N4003硅整流二极管200V, 1A, 1N4004硅整流二极管400V, 1A, 1N4005硅整流二极管600V, 1A, 1N4006硅整流二极管800V, 1A, 1N4007硅整流二极管1000V, 1A, 1N4148二极管75V, 4PF,Ir=25nA,Vf=1V, 1N5391硅整流二极管50V, 1.5A,(Ir=10uA,Vf=1.4V,Ifs=50A) 1N5392硅整流二极管100V,1.5A, 1N5393硅整流二极管200V,1.5A, 1N5394硅整流二极管300V,1.5A, 1N5395硅整流二极管400V,1.5A, 1N5396硅整流二极管500V,1.5A, 1N5397硅整流二极管600V,1.5A, 1N5398硅整流二极管800V,1.5A, 1N5399硅整流二极管1000V,1.5A, 1N5400硅整流二极管50V, 3A,(Ir=5uA,Vf=1V,Ifs=150A) 1N5401硅整流二极管100V,3A, 1N5402硅整流二极管200V,3A, 1N5403硅整流二极管300V,3A, 1N5404硅整流二极管400V,3A, 1N5405硅整流二极管500V,3A, 1N5406硅整流二极管600V,3A, 1N5407硅整流二极管800V,3A, 1N5408硅整流二极管1000V,3A 常用整流二极管型号大全 极管型号:4148 安装方式:贴片功率特性:大功率 二极管型号:SA5.0A/CA-SA170A/CA安装方式:直插 二极管型号:IN4007/IN4001 安装方式:直插功率特性:小功率频率特性:低频 二极管型号:70HF80 安装方式:螺丝型功率特性:大功率频率特性:高频 二极管型号:MRA4003T3G 安装方式:贴片 二极管型号:1SS355 安装方式:贴片功率特性:大功率 二极管型号6A10安装方式:直插功率特性:大功率;型号:2DHG型安装方式:直插功率特性:大功率 二极管型号B5G090L安装方式:直插功率特性:小功率频率特性:超高频
M7 整流二极管 整流二极管是一种能够将交流电能转化成为直流电能的半导体器件，整流二极管具有明显的单向导电性，是一种大面积的功率器件，结电容大，工作频率较低，一般在几十千赫兹，反向电压从25V到3000V. 硅整流二极管的击穿电压高，反向漏电流小，高温性能良好，通常高压大功率整流二极管都用高纯单晶硅制造，这种器件结面积大，能通过较大电流（通常可以达到数千安），但工作频率不高，一般在几十千赫兹以下，整流二极管主要用于各种低频整流电路。 整流二极管的选用 整流二极管一般为平面型硅二极管，用于各种电源整流电路中。 选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。 普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。例如，1N 系列、2CZ系列、RLR系列等。 开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管（例如RU系列、EU系列、V系列、1SR系列等）或选择快恢复二极管。 整流二极管的常用参数 （1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。该电流由PN结的结面积和散热条件决定。使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。例如1N4000系列二极管的IF为1A。 （2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压。若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。通常取反向击穿电压(VB)的一半作为(VR)。例如1N4001的VR为50V，1N4007的VR为1OOOV （3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。因此这个电流值越小，表明二极管质量越好。 （4）击穿电压VR：指二极管反向伏安特性曲线急剧弯曲点的电压值。反向为软特性时，则指给定反向漏电流条件下的电压值。 （5）最高工作频率fm：它是二极管在正常情况下的最高工作频率。主要由PN结的结电容及扩散电容决定，若工作频率超过fm，则二极管的单向导电性能将不能很好地体现。例如1N4000系列二极管的fm为3kHz。 （6）反向恢复时间tre：指在规定的负载、正向电流及最大反向瞬态电压下的反向恢复时间。（7）零偏压电容CO：指二极管两端电压为零时，扩散电容及结电容的容量之和。值得注意的是，由于制造工艺的限制，即使同一型号的二极管其参数的离散性也很大。手册中给出的参数往往是一个范围，若测试条件改变，则相应的参数也会发生变化，例如在25°C时测得1N5200系列硅塑封整流二极管的IR小于1OuA，而在100°C时IR则变为小于500uA。 整流管损坏的原因
