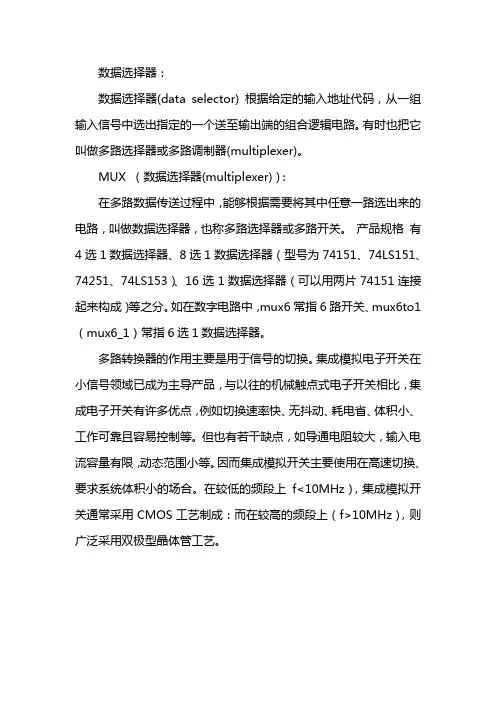

4选1的数据选择器
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity mux41 is
port(a,b,c,d:in std_logic;
s:in std_logic_vector(1 downto 0);
y:out std_logic);
end;
architecture one of mux41 is
begin
y<= a when s=0 else
b when s=1 else
c when s=2 else
d;
end;
16选1数据选择器
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity mux161 is
port(ain,bin,cin,din,ein,fin,gin,hin,iin,jin,kin,lin,min,nin,oin,pin:in std_logic; s1,s2:in std_logic_vector(1 downto 0);
y:out std_logic);
end;
architecture one of mux161 is
component mux41
port(a,b,c,d:in std_logic;
s:in std_logic_vector(1 downto 0);
y:out std_logic);
end component;
signal e,f,g,h:std_logic;
begin
u1:mux41 port map(ain,bin,cin,din,s1,e);
u2:mux41 port map(ein,fin,gin,hin,s1,f);
u3:mux41 port map(iin,jin,kin,lin,s1,g);
u4:mux41 port map(min,nin,oin,pin,s1,h);
u5:mux41 port map(e,f,g,h,s2,y);
end;
目录 1 版图设计概要 (1) 2 数据选择器简介 (2) 3 八选一数据选择器的设计 (4) 4 各模块设计 (6) 4.1五输入与门的设计 (6) 4.2八输入或门的设计 (8) 4.3反相器 (10) 4 实验总结 (12) 参考文献 (13)
1 版图设计概要 IC（“集成电路”）产业是全球高新技术产业的前沿与核心，是最具活力和挑战性的战略产业。自2000年来，在国家政策的大力支持下，我国集成电路产业得到了长足的发展，而作为集成电路产业最前沿的设计业更是呈现出“百花齐放”的繁荣景象,作为产业命脉的IC设计人才，在IC产业最集中的长三角地区也仅仅只有几千人。所以拥有一定工作经验的设计工程师，据国内知名猎头公司烽火猎聘公司数据显示IC已成为人才猎头公司争相角逐的“宠儿”。 IC版图设计是指将前端设计产生的门级网表通过EDA设计工具进行布局布线和进行物理验证并最终产生供制造用的GDSII数据的过程。其主要工作职责有：芯片物理结构分析、逻辑分析、建立后端设计流程、版图布局布线、版图编辑、版图物理验证、联络代工厂并提交生产数据。作为连接设计与制造的桥梁，合格的版图设计人员既要懂得IC设计、版图设计方面的专业知识，还要熟悉制程厂的工作流程、制程原理等相关知识。 版图设计在大学阶段课程教学使用软件为Tanner该软件有L-Edit、S-Edit、T-Spice、W-Edit和LVS组成。 Tanner集成电路设计软件是由Tanner Research公司开发的基于Windows 平台的用于集成电路设计的工具软件。该软件功能十分强大，易学易用，包括S-Edit，T-Spice，W-Edit，L-Edit与LVS，从电路设计、分析模拟到电路布局一应俱全。其中的L-Edit版图编辑器在国内应用广泛，具有很高知名度。 L-Edit Pro是Tanner EDA软件公司所出品的一个IC设计和验证的高性能软件系统模块，具有高效率，交互式等特点，强大而且完善的功能包括从IC设计到输出，以及最后的加工服务，完全可以媲美百万美元级的IC设计软件。L-EditPro包含IC设计编辑器(Layout Editor)、自动布线系统(Standard Cell Place & Route)、线上设计规则检查器（DRC）、组件特性提取器（Device Extractor）、设计布局与电路netlist的比较器(LVS)、CMOS Library、Marco Library，这些模块组成了一个完整的IC设计与验证解决方案。L-Edit Pro丰富完善的功能为每个IC设计者和生产商提供了快速、易用、精确的设计版图的系统。
四选一数据选择器源程序 Library ieee; Use ieee.std_logic_1164.all; Entity mux4_2 is Port (din: in std_logic_vector(3 downto 0); a,b : in std_logic; S: out std_logic); End; Architecture with_when of mux4_2 is Signal sel : std_logic_vector(1 downto 0); Begin Sel<=a&b; S<=din(0) when sel=“00”else din(1)when sel= “01” else din(2)when sel= “10” else din(3);---见程序说明。 Architecture with_select of mux4 is Signal sel :std_logic_vector（1 downto 0）; begin sel<=a&b; with sel select s<=din(0) when “00”, s<=din(1) when “01”,
s<=din(2) when “10”, s<=din(3) when “11”, …Z?when others; End; 程序说明： 1.本程序中含有两个结构体，with_when和with_select,max+plus软 件系统自动执行几何位置处于最后的机构体with_select. 2.结构体with_when是用并行条件信号赋值语句描述四选一数据选 择器。注意，最后一个输出din(3)不含有when子句；在s表达式中只有一个分号（；）。 3.结构体with_select.是用并行选择信号赋值语句描述四选一数据选 择器。注意，选择信号赋值语句中选择条件与case语句相似，不允许条件重叠和涵盖不全。由于a,b的值除了‘1’‘0’外，还有其他7个值，所以要用when others代表其他值，以穷尽所有可能值。 4.同一个设计任务，可以用不同的语句进行描述， 5.本程序中din为输入4位矢量信号。 实例2 3线----8线译码器 一、设计任务 描述一个3线-8线译码器，使能端为g1、g2a、g3b，地址选择端为a、 b、c，输出端为总线y。 二、算法设计
第八次实验报告 实验六 数据选择器 一、实验目的要求 1、 熟悉中规模集成电路数据选择器的工作原理与逻辑功能 2、 掌握数据选择器的应用 二、实验仪器、设备 直流稳压电源、电子电路调试器、T4153、CC4011 三、实验线路、原理框图 (一)数据选择器的基本原理 数据选择器是常用的组合逻辑部件之一，它有若干个输入端，若干个控制输入端及一个输出端。 数据选择器的地址变量一般的选择方式是： （1） 选用逻辑表达式各乘积项中出现次数最多的变量（包括原变量与反变量），以简 化数据输入端的附加电路。 （2） 选择一组具有一定物理意义的量。 （二）T4153的逻辑符号、逻辑功能及管脚排列图 （1）T4153是一个双4选1数据选择器，其逻辑符号如图1： 图1 （2） T4153的功能表如下表 其中D0、D1、D2、D3为4个数据输入端；Y 为输出端；S 是使能端，在S 是使能端，在 原SJ 符号
S =0时使能，在S =1时Y=0；A1、A0是器件中两个选择器公用的地址输入端。该器件的 逻辑表达式为： Y=S （1A 0A 0D +101D A A +201D A A +301A A A ） （3） T4153的管脚排列图如图2 图2 （三）利用T4153四选一数据选择器设计一个一位二进制全减器的实验原理和实验线路 （1）一位二进制全减器的逻辑功能表见下表： n D =n A n B 1-n C +n A n B 1-n C +n A n B 1-n C +n A n B 1-n C n C =n A n B 1-n C +n A n B 1-n C +n A n B 1-n C +n A n B 1-n C =n A n B 1-n C +n A n B +n A n B 1-n C （3）根据全减器的逻辑功能表设计出的实验线路图为图3： S 11D 3 1D 2 1D 1 1D 0 1Y
南通大学计算机科学与技术学院计算机数字逻辑设计 实验报告书 实验名组合逻辑电路数据选择器实验 班级_____计嵌151_______________ 姓名_____张耀_____________________ 指导教师顾晖 日期 2016-11-03
目录 实验一组合逻辑电路数据选择器实验 (1) 1.实验目的 (1) 2.实验用器件和仪表 (1) 3.实验内容 (1) 4.电路原理图 (1) 5.实验过程及数据记录 (2) 6.实验数据分析与小结 (9) 7.实验心得体会 (9)
实验三组合逻辑电路数据选择器实验 1 实验目的 1. 熟悉集成数据选择器的逻辑功能及测试方法。 2. 学会用集成数据选择器进行逻辑设计。 2 实验用器件和仪表 1、8 选 1 数据选择器 74HC251 1 片 3 实验内容 1、基本组合逻辑电路的搭建与测量 2、数据选择器的使用 3、利用两个 74HC251 芯片（或 74HC151 芯片）和其他辅助元件，设计搭建 16 路选 1 的电路。 4 电路原理图 1、基本组合逻辑电路的搭建与测量 2、数据选择器的使用
3、利用两个 74HC251 芯片（或 74HC151 芯片）和其他辅助元件，设计搭建 16 路选 1 的 电路。 5 实验过程及数据记录 1、基本组合逻辑电路的搭建与测量 用 2 片 74LS00 组成图 3.1 所示逻辑电路。为便于接线和检查，在图中要注明芯片编号及各引脚对应的编号。
图 3.1 组合逻辑电路 （2）先按图 3.1 写出 Y1、Y2 的逻辑表达式并化简。 Y1==A·B ·A =A + A·B=A + B Y2=B·C ·B·A = A · B+ B ·C （3）图中 A、B、C 接逻辑开关，Y1，Y2 接发光管或逻辑终端电平显示。（4）改变 A、B、C 输入的状态，观测并填表写出 Y1，Y2 的输出状态。 表 3.1 组合电路记录
课程设计报告 课程名称数字逻辑课程设计 课题任务一 16选1选择器设计 课题任务二 JK触发器的设计 专业 班级
学号 姓名 指导教师 2013-12-8
课程设计任务书 课程名称数字逻辑课程设计课题任务一 16选1选择器设计课题任务二 JK触发器的设计
专业班级网络工程 学生 学号 指导老师 审批 任务书下达日期： 2011年 12月 14日 任务完成日期：2011年 12月 31日 前言 Quartus® II design 是最高级和复杂的，用于system-on-a-programmable-chip (SOPC)的设计环境。 QuartusII design 提供完善的timing closure 和LogicLock? 基于块的设计流程。QuartusII design是唯一一个包括以timing closure 和基于块的设计流为基本特征的programmable logic device (PLD)的软件。 Quartus II 设计软件改进了性能、提升了功能性、解决了潜在的设计延迟等，在工业领域率先提供FPGA与mask-programmed devices开发的统一工作流程Quartus II 是Altera公司的综合性PLD开发软件，支持原理图、VHDL、VerilogHDL以及AHDL（Altera Hardware Description Language）等多种设计输入形 式，嵌自有的综合器以及仿真器，可以完成 从设计输入到硬件配置的完整PLD设计流程。 Quartus II可以在XP、Linux以及Unix 上使用，除了可以使用Tcl脚本完成设计流
实验四数据选择器 一、实验目的 1. 熟悉中规模集成数据选择器的逻辑功能及测试方法。 2. 学习用集成数据选择器进行逻辑设计。 二、实验原理 数据选择器是常用的组合逻辑部件之一。它由组合逻辑电路对数字信号进行控制来完成较复杂的逻辑功能。它有若干个数据输入端D0、D1、…，若干个控制输入端A0、A1、…和一个输出端Y0。在控制输入端加上适当的信号，即可从多个输入数据源中将所需的数据信号选择出来，送到输出端。使用时也可以在控制输入端上加上一组二进制编码程序的信号，使电路按要求输出一串信号，所以它也是一种可编程序的逻辑部件。 中规模集成芯片74LS153为双四选一数据选择器，引脚排列如图7—1所示，其中D0，D1，D2，D3为四个数据输入端，Y为输出端，A1，A2为控制输入端(或称地址端)同时控制两个四选一数据选择器的工作，G为工作状态选择端(或称使能端)。74LS153的逻辑功能如表7—1所示，当1 =G G时电路不工作，此 1= 2 ) ( 时无论A1、A0处于什么状态，输出Y总为零，即禁止所有数据输出，当( =G G时，电路正常工作，被选择的数据送到输出端，如A1A0=01，则选1= ) 2 中数据D1输出。 图7—1 图7—2 表7—1
当G =0时，74LS153的逻辑表达式为 中规模集成芯片74LS151为八选一数据选择器，引脚排列如图7—2所示。其中D 0—D 7为数据输入端，)(Y Y 为输出端，A 2、A 1、A 0为地址端，74LS151的逻辑功能如表7—2所示。逻辑表达式为 数据选择器是一种通用性很强的中规模集成电路，除了能传递数据外，还可用它设计成数码比较器，变并行码为串行及组成函数发生器。本实验内容为用数据选择器设计函数发生器。 用数据选择器可以产生任意组合的逻辑函数，因而用数据选择器构成函数发生器方法简便，线路简单。对于任何给定的三输入变量逻辑函数均可用四选一数据选择器来实现，同时对于四输入变量逻辑函数可以用八选一数据选择器来实现。应当指出，数据选择器实现逻辑函数时，要求逻辑函数式变换成最小项表达式，因此，对函数化简是没有意义的。 表7—2 例：用八选一数据选择器实现逻辑函数 CA BC AB F +== D A A D A A D A A D A A Y 3 1 2 1 1 1 1 +++= D A A D A A A D A A A D A A A D A A A D A A A D A A A D A A A Y 7 2 6 1 2 5 1 2 4 1 2 3 1 2 2 1 2 1 1 2 1 2 +++ ++++=
选多路选择器 部门： xxx 时间： xxx 整理范文，仅供参考，可下载自行编辑
EDA实验二4选1多路选择器设计实验 一、实验目的 进一步熟悉 QuartusII 的 VHDL 文本设计流程、组合电路的设计仿真和测试。 二、实验内容 实验内容一：根据4.1流程，利用 QuartusII 完成四选一多路选择器的文本编辑输入和仿真测试等步骤，给出仿真波 形。 b5E2RGbCAP 实验内容二：对 VHDL 不同描述方式的四选一多路选择器进行硬件实验，比较他们的特性。 三、实验记录 1.when-else语句设计的4选1多路选择器 a>.利用when-else语句的vhdl程序 library ieee。 use ieee.std_logic_1164.all。 entity mux41a is port( a,b,c,d,s0,s1:in std_logic。 y:out std_logic>。 end entity mux41a。 architecture one of mux41a is begin
y<= a when s0='0' and s1='0' else b when s0='1' and s1='0' else c when s0='0' an d s1='1' else d。 end architecture one。 备注 以上是when-else语句设计的4选1多路选择器的vhdl描述。程序中应该注意的有以下几点 A.一：实体的命名要和工程名相同，并且不能是中文的或者以数字 开头； B.二：when-else语句具有最高赋值优先级； b>.when-else语句设计的4选1多路选择器的RTL图 图<1）when-else语句设计的4选1多路选择器的RTL图 c>.when-else语句设计的4选1多路选择器的时序仿真波形图
实验四数据选择器及应用 一、实验目的 （1）掌握采用中规模集成器件设计组合逻辑电路的方法。 （2）掌握数据选择器的工作原理。 （3）测定数据选择器的逻辑功能。 （4）设计并验证用数据选择器实现逻辑函数。 二、预习要求 （1）掌握数据选择器的工作原理。 （2）掌握用数据选择器实现逻辑函数的设计原则。 （3）片选端E'起什么作用？E'为何值时，选择器正常工作。 （4）如何用卡诺图分离出多余的变量？ 三、实验器材 （1）实验仪器：数字电路实验箱、万用表； （2）实验器件：74LS00、74LS32、74LS153、74LS151； 四、实验原理 以前所讨论的组合电路设计方法常称“四步法”，即列真值表，写出逻辑函数，简化逻辑函数和画逻辑图。一般只在使用小规模集成器件时使用。在中、大规模集成电路出现之后，逻辑设计方法有很大的改变。即可用中规模集成器件设计组合逻辑网络。 1. 数据选择器的工作原理 在数字信息的传输过程中，有时按要求从多路并行传送的数据中选通一路送到唯一的输出线上，形成总线传输。这时要用到数据选择器（多路转换器，可简称为MUX），逻辑符号如图4-1（a）所示。其功能类似于单刀多掷开关，如图4-1（b）所示。 由图4-1（a）看出，数据选择器有n条地址线，2n个输入线，一条输出线。其功能是根据地址线编码从2n个输入信号中选用一个信号输出。即可以把它看成二进制编码的可控开关，由编码控制选通信息，如图4-1（b）所示。
（a ）数据选择逻辑符号 （b ）单刀多掷开关 图4-1 数据选择器 图4-2是4选1数据选择器。图中1A 、0A 是地址变量，由地址代码来选择 数据通道；0123D D D D 是输入信号；F 是输出信号；E '是使能端或片选端，低电平有效。当E '为低电平时，数据选择器正常工作；E '为高电平时，数据选择器禁止工作。数据选择器的功能如表4-1所示。 （a ）电路 （b ）逻辑符号 图4-2 4选1数据选择器 表4-1 4选1 MUX 功能表
实验2 数据选择器功能测试及设计应用 王玉通信工程 2012117266 一、实验目的 1.掌握中规模集成数据选择器的逻辑功能及测试方法。 2.掌握数据选择器的工作原理及使用方法。 二、实验仪器设备与主要器件 试验箱一个；双踪示波器一台；稳压电源一台。 双4选1数据选择器74LS153；8选1数据选择器74LS151和75LS251. 三、实验原理 能够实现从多路数据中选择一路进行传输的电路叫做数据选择器。数据选择器又称多路选择器，是中规模集成电路中应用非常广泛的组合逻辑部件之一。它是一种与分配器过程相反的器件。它有若干个数据输入端，D0，D1，D2，……，若干个控制输入端A0，A1……和一个或两个输出端Q（或Q非）。当控制输入码A0，A1……具有不同数据组合时，将选择组合码所对应的二进制数Dx输出。由于控制输入端的作用是选择数据输入端的地址，故又称为地址码输入端。 目前常用的数据选择器有2选1、4选1、8选1等多种类型。本实验主要熟悉4选1和8选1数据选择器。 四、实验内容与结果 1.测试74LS153的逻辑功能。 电路如下图： 测试结果为： A0 A1 s1s2Q1 Q2 * * 1 1 0 0 0 0 0 0 1D0 2D0 0 1 0 0 1D1 2D1 1 0 0 0 1D 2 2D2 1 1 0 0 1D3 2D3 2.用多路选择器设计实现一个8421-CD非法码检测电路。使得当输入端为非法码组合时输出1，否则为0.二进制数与BCD码的对应关系如下。写出函数Y的表达式，并进行化简，然后画出电路图，接线调试电路，用发光二极管显示输出结果，观察是否与表2-2-5相符。设
EDA实验报告 1.实验目的 1.掌握组合逻辑电路的设计方法； 2.熟悉并行信号赋值语句； 2. 实验条件 1.输入：拨码开关； 2.输去：发光二极管； 芯片：epm7128slc84-15； 3. 实验内容 1.设计并实现16选1数据选择； 4.实验原理 EN=1时，关闭导通。EN=0时，工作正常。 2.VHDL程序 LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY AAA IS
PORT(SEL:IN STD_LOGIC_VECTOR(3 DOWNTO 0); DATA:IN STD_LOGIC_VECTOR(15 DOWNTO 0); EN:IN STD_LOGIC; OUTPUT:OUT STD_LOGIC); END ENTITY AAA; ARCHITECTURE MIH OF AAA IS SIGNAL OUTTEN:STD_LOGIC; BEGIN OUTTEN<=DATA(0) WHEN SEL="0000" ELSE DATA(1) WHEN SEL="0001" ELSE DATA(2) WHEN SEL="0010" ELSE DATA(3) WHEN SEL="0011" ELSE DATA(4) WHEN SEL="0100" ELSE DATA(5) WHEN SEL="0101" ELSE DATA(6) WHEN SEL="0110" ELSE DATA(7) WHEN SEL="0111" ELSE DATA(8) WHEN SEL="1000" ELSE DATA(9) WHEN SEL="1001" ELSE DATA(10) WHEN SEL="1010" ELSE DATA(11) WHEN SEL="1011" ELSE DATA(12) WHEN SEL="1100" ELSE DATA(13) WHEN SEL="1101" ELSE DATA(14) WHEN SEL="1110" ELSE DATA(15) WHEN SEL="1111" ELSE '0'; WITH EN SELECT OUTPUT<=OUTTEN WHEN '0', 'Z' WHEN OTHERS; END ARCHITECTURE MIH;

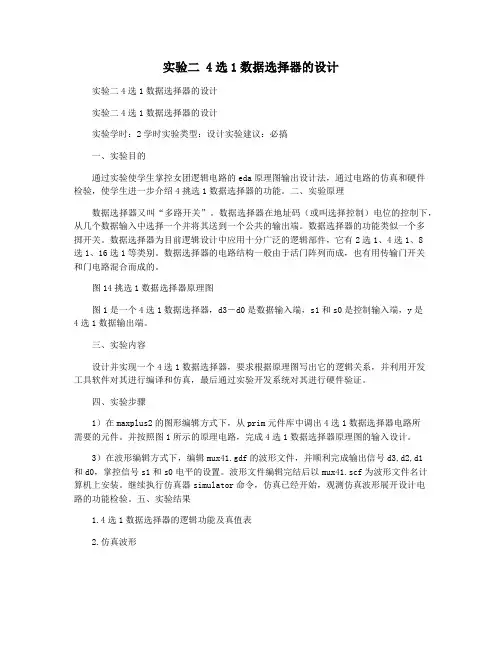

实验二 4选1数据选择器的设计 实验学时：2学时 实验类型：设计 实验要求：必做 一、实验目的 通过实验让学生掌握组合逻辑电路的EDA原理图输入设计法，通过电路的仿真和硬件验证，让学生进一步了解4选1数据选择器的功能。 二、实验原理 数据选择器又叫“多路开关”。数据选择器在地址码（或叫选择控制）电位的控制下，从几个数据输入中选择一个并将其送到一个公共的输出端。数据选择器的功能类似一个多掷开关。数据选择器为目前逻辑设计中应用十分广泛的逻辑部件，它有2选1、4选1、8选1、16选1等类别。数据选择器的电路结构一般由于活门阵列而成，也有用传输门开关和门电路混合而成的。 图1 4选1数据选择器原理图 图1是一个4选1数据选择器，d3—d0是数据输入端，s1和s0是控制输入端，y是4选1数据输出端。 三、实验内容 设计并实现一个4选1数据选择器，要求根据原理图写出它的逻辑关系，并利用开发工具软件对其进行编译和仿真，最后通过实验开发系统对其进行硬件验证。
四、实验步骤 1）在Maxplus2的图形编辑方式下，从prim元件库中调出4选1数据选择器电路所需要的元件。并按照图1所示的原理电路，完成4选1数据选择器原理图的输入设计。 2）保存好原理图文件，以为文件名保存在工程目录中。执行Compiler命令对设计文件进行编译。执行Create Default Symbol命令，可为4选1数据选择器生成一个元件符号。 3）在波形编辑方式下，编辑的波形文件，并完成输入信号d3,d2,d1和d0，控制信号s1和s0电平的设置。波形文件编辑结束后以为波形文件名存盘。执行仿真器Simulator命令，仿真开始，观察仿真波形进行设计电路的功能验证。 五、实验结果 1. 4选1数据选择器的逻辑功能及真值表 2.仿真波形
实验二数据选择器及其应用 一、实验原理 数据选择器又叫“多路开关”。数据选择器在地址码（或叫选择控制）电位控制下，从几个数据输入中选择一个并将其送到一个公共的输出端。数据选择器又叫“多路开关”。数据选择器在地址码（或叫选择控制）电位的控制下，从几个数据输入中选择一个并将其送到一个公共的输出端。数据选择器的功能类似一个多掷开关，如图4－1所示，图中有四路数据D0～D3，通过选择控制信号A1、A0（地址码）从四路数据中选中某一路数据送至输出端Q。 图4－1 4选1数据选择器示意图图4－2 74LS151引脚排列 数据选择器为目前逻辑设计中应用十分广泛的逻辑部件，它有2选1、4选1、8选1、16选1等类别。 数据选择器的电路结构一般由与或门阵列组成，也有用传输门开关和门电路混合而成的。
二、实验目的 1、掌握中规模集成数据选择器的逻辑功能及使用方法； 2、学习用数据选择器构成组合逻辑电路的方法。 三、实验设备与器件 1、+5V直流电源 2、逻辑电平开关 3、逻辑电平显示器 4、74LS151(或CC4512) 74LS153(或CC4539) 四、实验内容 1、测试数据选择器74LS151的逻辑功能。 接图4－7接线，地址端A2、A1、A0、数据端D0～D7、使能端S接逻辑开关，输出端Q接逻辑电平显示器，按74LS151功能表逐项进行测试，记录测试结果。 图4－7 74LS151逻辑功能测试
2、测试74LS153的逻辑功能。 测试方法及步骤同上，记录之。 逻辑功能见下表： 3、用8选1数据选择器74LS151设计三输入多数表决电路。 1）写出设计过程 有三个人进行表决，当其中任意两个人赞同时，输出为真，否则输出为假。真值表如下:
4选1多路选择器的VHDL描述 要求：THEN语句和CASE语句实现4选1多路选择器，其中选择控制信号s1和s0的数据类型为STD_LOGIC_VECTOR;当s1=?0?,s0=?0?；s1=?0?,s0=?1?；s1=?1?,s0=?0?和s1=?1?,s0=?1?时,分别执行y<=a、y<=b、y<=c、y<=d。 一、解法1：用IF_THEN语句实现4选1多路选择器 （1）程序： LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY mux41 IS PORT (a,b,c,d: IN STD_LOGIC; s0: IN STD_LOGIC; s1: IN STD_LOGIC; y: OUT STD_LOGIC); END ENTITY mux41; ARCHITECTURE if_mux41 OF mux41 IS SIGNAL s0s1 : STD_LOGIC_VECTOR(1 DOWNTO 0);--定义标准逻辑位矢量数据BEGIN s0s1<=s1&s0; --s1相并s0,即s1与s0并置操作 PROCESS(s0s1,a,b,c,d) BEGIN IF s0s1 = "00" THEN y <= a; ELSIF s0s1 = "01" THEN y <= b; ELSIF s0s1 = "10" THEN y <= c; ELSE y <= d; END IF; END PROCESS; END ARCHITECTURE if_mux41; (2)编译的结果如下：
编译报告： 二、解法2：用CASE语句实现4选1多路选择器（1）程序: LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY mux41 IS PORT (a,b,c,d: IN STD_LOGIC;
学生实验报告 系别电子工程学院课程名称数字电子技术实验 班级11通信1班实验名称数据选择器及其应用 姓名钟伟纯实验时间2012年11月15日 学号201141302114 指导教师张宗念 报告内容 一、实验目的和任务 1、掌握数据选择器的逻辑功能和使用方法。 2、学习用数据选择器构成组合逻辑电路的方法。 二、实验原理介绍 数据选择是指经过选择，把多个通道的数据传送到唯一的公共数据通道上去。实现数据选择功能的逻辑电路称为数据选择器。它的功能相当于一个多个输入的单刀多掷开关，其示意图如下： 图中有四路数据D0~D3，通过选择控制信号A1、A0（地址码）从四路数据中选中一路数据送至输出端Q。 1、八选一数据选择器74LS151 74LS151是一种典型的集成电路数据选择器，它有3个地址输入端CBA，可选择D0~D7这8个数据源，具有两个互补输出端，同相输出端Y和反相输出端WN。其引脚图如下图11-2所示，功能表如下表11-1所示，功能表中‘H’表示逻辑高电平；‘L’表示逻辑低电平；‘×’表示逻辑高电平或低电平：
图11-2 74LS151的引脚图表表11-1 74LS151的功能表 2、双四选一数据选择器74LS153 74LS153数据选择器有两个完全独立的4选1数据选择器，每个数据选择器有4个数 据输入端I0~I3，2个地址输入端S0、S1，1个使能控制端E和一个输出端Z，它们的功能表如表11-2，引脚逻辑图如图11-3所示。其中，EA、EB使能控制端（1、15脚）分别为 A路和B路的选通信号，I0~I3为四个数据输入端，ZA（7脚）、ZB（9脚）分别为两路的输出端。S0、S1为地址信号，8脚为GND，16脚为V CC。 3、用74LS151组成16选1数据选择器 用低三位A2A1A0作每片74LS151的片内地址码, 用高位A3作两片74LS151的片选信号。当A3=0时，选中74LS151(1)工作, 74LS151(2)禁止；当A3=1时，选中74LS151(2)工作, 74LS151(1)禁止，如下图所示。
《组合逻辑电路的分析与设计》 十六选一数据选择器 院系：电子与信息工程学院
s GND 十六选一选择器 一、 实验目的 1、 熟悉中规模集成数据选择器的逻辑功能及测试方法。 2、 学习用集成数据选择器进行逻辑设计。 二、 实验仪器及材料 1、 数字电路实验箱。 2、 数字万用表。 3、 数据选择器74LS151两片。 4、 导线。 三、 实验原理 1、8选1数据选择器74LS151的简介 74LS151为互补输出的8选1数据选择器，弓I 脚排列如图所示，功能见表。 选择控制端（地址端）为C ?A ,按二进制译码，从8个输入数据DO ?D7中， 选择一个需要的数据送到输出端丫，S 为使能端，低电平有效。 （1） 使能端S = 1时，不论C ?A 状态如何，均无输出（丫= 0，S = 1），多 路开关被禁止。 （2） 使能端S = 0时，多路开关正常工作，根据地址码 C 、B 、A 的状态选择 D0?D7中某一个通道的数据输送到输出端 丫。 女口： CBA= 000,则选择D0数据到输出端，即Y = Dd 女口： CBA= 001,则选择D1数据到输出端,即Y = D1,其余类推。2、74LS151 的引脚图如下图（一）所示： V CC D4 D5 O? A H 1C 14 13 12 IO 9 1 - 」 74LS151
图（一） 3、74LS151的功能表如下表（一）所示： 74LS151 功能表： 表（一） 4、数据选择器 数据选择器（multiplexer ）又称为多路开关，是一种重要的组合逻辑部件，它可以实现从多路数据传输中选择任何一路信号输出，选择的控制由专列的端口编码决定，称为地址码，数据选择器可以完成很多的逻辑功能，例如函数发生器、并串转换器、波形产生器等。 5、四选一数据选择器电路如下图图（一）
实验三数据选择器及其应用 一、实验目的 1、掌握中规模集成数据选择器的逻辑功能及使用方法 2、学习用数据选择器构成组合逻辑电路的方法 二、实验原理 数据选择器又叫“多路开关”。数据选择器在地址码（或叫选择控制）电位的控制下，从几个数据输入中选择一个并将其送到一个公共的输出端。数据选择器的功能类似一个多掷 开关，如图3－1所示，图中有四路数据D 0～D 3 ，通过选择控制信号 A 1 、A （地址码）从四路 数据中选中某一路数据送至输出端Q。 数据选择器为目前逻辑设计中应用十分广泛的逻辑部件，它有2选1、4选1、8选1、16选1等类别。 数据选择器的电路结构一般由与或门阵列组成，也有用传输门开关和门电路混合而成的。 1、八选一数据选择器74LS151 74LS151为互补输出的8选1数据选择器，引脚排列如图3－2，功能如表3－1。 选择控制端（地址端）为A 2～A ，按二进制译码，从8个输入数据D ～D 7 中，选择一个 需要的数据送到输出端Q，S为使能端，低电平有效。 图3－1 4选1数据选择器示意图图 3－2 74LS151引脚排列表3－1
使能端S＝1时，不论A 2～A 状态如何，均无输出（Q＝0，Q＝1），多 路开关被禁止。 1）使能端S＝0时，多路开关正常工作，根据地址码A 2、A 1 、A 的状态选 择D 0～D 7 中某一个通道的数据输送到输出端Q。 如：A 2 A 1 A ＝000，则选择D 数据到输出端，即Q＝D 。 如：A 2 A 1 A ＝001，则选择D 1 数据到输出端,即Q＝D 1 ，其余类推。 2、双四选一数据选择器 74LS153 所谓双4选1数据选择器就是在一块集成芯片上有两个4选1数据选择器。引脚排列如图3－3，功能如表3－2。 图3－3 74LS153引脚功能 S1、S2为两个独立的使能端；A 1、A 为公用的地址输入端；1D ～1D 3 和2D ～2D 3 分别为 两个4选1数据选择器的数据输入端；Q 1、Q 2 为两个输出端。 1）当使能端S1（2）＝1时，多路开关被禁止，无输出，Q＝0。 2）当使能端S1（S2）＝0时，多路开关正常工作，根据地址码A 1、A 的状态，将相应 的数据D 0～D 3 送到输出端Q。 如：A 1A ＝00 则选择D O 数据到输出端，即Q＝D 。 A 1A ＝01 则选择D 1 数据到输出端，即Q＝D 1 ，其余类推。 数据选择器的用途很多，例如多通道传输，数码比较，并行码变串行码，以及实现逻辑函数等。
实验三数据选择器 实验人员：班号：学号： 一、实验目的 (1) 熟悉并掌握数据选择器的功能。 (2) 用双4选1数据选择器74LS153设计出一个16选1的数据选择器。 (3) 用双4选1数据选择器74LS153 设计出一个全加法器。 二、实验设备 数字电路实验箱，74LS00，74LS153。 三、实验内容 (1) 测试双4选1数据选择器74LS153的逻辑功能。 74LS153含有两个4选1数据选择器，其中和为芯片的公共地址输入端，和分别为芯片的公共电源端和接地端。Figure1为其管脚图： Figure 1 按下图连接电路：
Figure 2 (2) 设某一导弹发射控制机构有两名司令员A 、B 和两名操作员C 、D ，只有当两名司令员均同意发射导弹攻击目标且有操作员操作，则发射导弹F 。利用所给的实验仪器设计出一个符合上述要求的16选1数据选择器，并用数字电路实验箱上的小灯和开关组合表达实验结果。 思路： 由于本实验需要有四个地址输入端来选中16个数据输入端的地址之中的一 个，进而实现选择该数据输入端中的数据的功能，即16选1。而公共的、两个地址输入端和使能端（用于片选，已达到分片工作的目的，进而扩展了一位输入）一共可以提供三个地址输入端，故需要采用降维的方法，将一个地址输入隐藏到一个数据输入端中。本实验可以降一维，也可以降两位。由于两位比较复杂，本实验选择使用降一维的方式。 做法： 画出如应用题中实现所需功能的卡诺图： 00 01 11 10 00 AB CD
01 0 0 1 0 11 0 0 1 0 10 0 1 将D 降到数据输入端中。对应的卡诺图如下： 00 01 11 10 0 1 0 0 D 0 0 1 按上述卡诺图连接电路，用开关控制送给各输入高低电平。其中，“1”表示高电平，“0”表低电平，均由开关上下拨动来控制；A 、B 、C 、D 分别为题中的两个司令员的同意情况和两个操作员的操作情况；F 为导弹发射情况，将F 接到小灯上即可。电路如Figure 3所示（图中即，后面的图均为如此）： Figure 3 (3) 用74LS00与74LS153设计一位全加器，并用数字电路实验箱上的小灯和开关组合表达实验结果。 C AB
十六选一数据选择器
《组合逻辑电路的分 析与设计》 十六选一数据选择器 院系：电子与信息工程学 院
十六选一选择器 一、实验目的 1、熟悉中规模集成数据选择器的逻辑功能及测试方法。 2、学习用集成数据选择器进行逻辑设计。 二、实验仪器及材料 1、数字电路实验箱。 2、数字万用表。 3、数据选择器74LS151两片。 4、导线。 三、实验原理 1、8选1数据选择器74LS151的简介 74LS151为互补输出的8选1数据选择器，引脚排列如图所示，功能见表。 选择控制端（地址端）为C～A，按二进制译码，从8个输入数据D0～D7中，选择一个需要的数据送到输出端Y，S为使能端，低电平有效。 （1）使能端S＝1时，不论C～A状态如何，均无输出（Y＝0，S＝1），多路开关被禁止。 （2）使能端S＝0时，多路开关正常工作，根据地址码C、B、A的状态选择D0～D7中某一个通道的数据输送到输出端Y。 如：CBA＝000，则选择D0数据到输出端，即Y＝D0。 如：CBA＝001，则选择D1数据到输出端,即Y＝D1，其余类推。2、 74LS151的引脚图如下图（一）所示：
图（一）3、74LS151的功能表如下表（一）所示：74LS151功能表:
表（一） 4、数据选择器 数据选择器（multiplexer）又称为多路开关，是一种重要的组合逻辑部件，它可以实现从多路数据传输中选择任何一路信号输出，选择的控制由专列的端口编码决定，称为地址码，数据选择器可以完成很多的逻辑功能，例如函数发生器、并串转换器、波形产生器等。 5、四选一数据选择器电路如下图图（一）
课程: 数字逻辑与数字系统VHDL语言设计四选一选择器实验报告 系：电子信息与计算机科学系 专业：自动化 班级：文自112—2班 姓名：桑*超 学号： 2011905192** 指导教师：徐红霞 学年学期：2012-2013学年（第一学期） 2012年12月15日
姓名: 桑*超班级: 文自112-2班学号: 2011905192** 试验: VHDL语言设计日期:2012.12.15 指导老师: 徐洪霞 一、实验报告的名称: VHDL语言设计 二、本次实验的目的: 1.掌握VHDL 语言的设计技巧 2.用VHDL语言设计四选一选择器 三、设计过程: 1.工程编译源：用VHDL语言编程。 2.功能仿真：将功能编译后的结果进行仿真。 3.引脚锁定:将个信号按要求分配到相应引脚. 4.物理实现：将结果下载到所悬着的器件中 四、写出源程序,画出防真波形图. library ieee; use ieee.std_logic_1164.all; entity mux4_1 is port( a,b,c,d : in std_logic; s : in std_logic_vector(1 downto 0); z : out std_logic ); end mux4_1; architecture one of mux4_1 is begin process(s,a,b,c,d) begin case s is when "00"=>z<=a;
when "01"=>z<=b; when "10"=>z<=c; when "11"=>z<=d; when others =>z<=null; end case; end process; end one ; 波形仿真图： 五、实验总结,主要包括实验中所犯错误,怎样改正等 1.在文件名必须与VHDL文件中的设计实体名保持一致。 2.设计前要先弄清楚四选一选择器的原理，然后根据原理设计程序。 3.编写程序时认真仔细，避免出现一些低级错误。
实验四数据选择器及其应用 以下是为大家整理的实验四数据选择器及其应用的相关范文，本文关键词为实验,数据,选择器,及其,应用,实验,数据,选择器,及其,应，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在教育文库中查看更多范文。 实验四数据选择器及其应用 一、实验目的 1、掌握中规模集成数据选择器的逻辑功能及使用方法 2、学习用数据选择器构成组合逻辑电路的方法
二、实验原理 数据选择器又叫“多路开关”。数据选择器在地址码（或叫选择控制）电位的控制下，从几个数据输入中选择一个并将其送到一个公共的输出端。数据选择器的功能类似一个多掷开关，如图4－1所示，图中有四路数据D0～D3，通过选择控制信号A1、A0（地址码）从四路数据中选中某一路数据送至输出端Q。 图4－14选1数据选择器示意图图4－274Ls151引脚排列 表4－1输入s输出A0×01010101Q0D0D1D2D3D4D5D6D7QA2×00001111A1×00110011100 0000001D0D1D2D3D4D5D6D7数据选择器为目前逻辑设计中应用十分广泛的逻辑部件，它有2选1、4选1、8选1、 16选1等类别。 数据选择器的电路结构一般由与或门阵列组成，也有用传输门开关和门电路混合而成的。 1、八选一数据选择器74Ls151 74Ls151为互补输出的8选1数据选择器，引脚排列如图4－2，功能如表4－1。 选择控制端（地址端）为A2～A0，按二进制译码，从8个输入数据D0～D7中，选择一个需要的数据送到输出端Q，s为使能端，低电平有效。 1）使能端s＝1时，不论A2～A0状态如何，均无输出（Q＝0，Q＝1），多路开关被禁止。
实验二数据选择器 院系：信息科学与技术学院 专业：电子信息工程 姓名：刘晓旭 学号：2011117147
一．实验目的 1.掌握中规模集成数据选择器的逻辑功能及测试方法。 2.学习数据选择器的使用方法。 二．实验仪器及器材 稳压电源，数字多用表，四选一数据选择器74LS153，八选一数据选择器74LS151。 三 .实验原理 数据选择器又称多路选择器，是中规模集成电路中应用非常广泛的组合逻辑部件之一。它有若干个数据输入端D0 ,D1......，若干个控制输入端A0 ,A1 ......和一个两个输出Q,Q’。当A0，A1......数据不同时，将选择与其相应的输入控制端D X输出，由于控制输入端的作用是选择数据输入端的地址，故又称为地址输入端。 四．实验内容 1．利用逻辑电平产生电路和逻辑电平指示电路测试74LS153的逻辑功能，验证是否和功能表一致。 实验目的：利用逻辑电平产生电路和逻辑电平指示电路测试74LS153的逻辑功能，验证是否和功能表一致。 实验器材：直流电压源，开关，74LS153，电灯，逻辑控制开关 实验内容：测试74LS153的逻辑功能 74LS153为两个四选一数据选择器，S1’,S2’是每一个选择器的选通输入端，低电平有效。 A0，A1为公共的控制输入信号。1D0，1D1....1D3，2D0，2D1...2D3分别是每一选择器的数据输入端。 电路如图1 图1
74LS153的逻辑功能表2.1 注：测试过程中1G,2G 始终接地。当A,B 为00.01,10,11不同情况时，分别对应于1C 0, 2C 0; 1C 1,, 2C 1; 1C 2, 2C 2; 1C 3, 2C 3;的开关接上高电平，灯泡会发光，从真值表所列的功能来看，74LS153符合其逻辑功能。 2．设计一位二进制数A 和B 的比较器。 实验目的：用74LS153设计出一位二进制数A 和B 的比较器。 实验器材：74LS153，单刀双掷开关，直流电源，灯泡。 实验内容：当接至高电平时代表1，接至低电平时代表0； A>B 时，x1亮；AB I ,则地址码为 01，根据电路图看出Y 1Y 2=10;若A I
