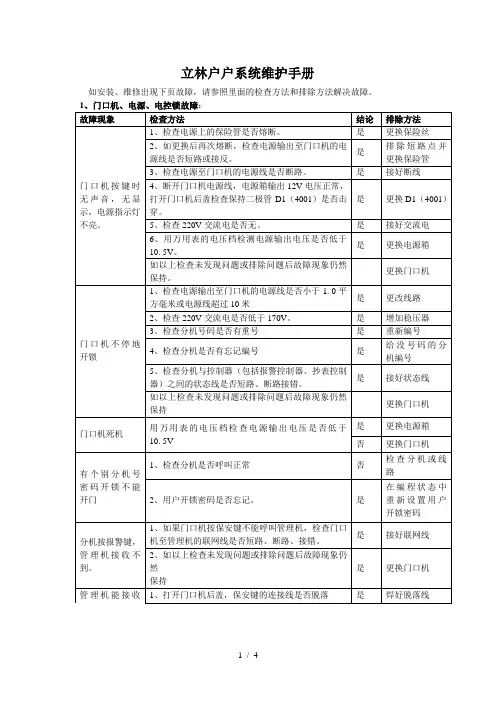

立林户户系统维护手册
如安装、维修出现下页故障，请参照里面的检查方法和排除方法解决故障。
2分机类故障：
XXXXX可视对讲系统 方案书 XXXXXXXX有限公司
目录 第一章工程概述 (1) 第二章设计概述 (2) 2.1设计原则 (2) 2.2设计依据 (3) 第三章系统特点 (4) 3.1灵活组网方式 (4) 3.2强大的网络通讯功能 (4) 3.3接口标准，规范标准，利于集成 (4) 第四章主要设备介绍 (5) 4.1可视对讲系统结构 (5) 4.2设备主要性能和参数 (5)
第一章工程概述 为了简化公司前台，精简人员配置，提高办公效率，现准备使用数字化可视对讲系统取代原有公司前台的职能，通过可视对讲系统实现人机互动，达到接待来宾、自动开门的功能。 TCP/IP全数字智能可视对讲系统全面解决了语音、视频、数据在互联网上的传输问题，使可视对讲系统在真正意义上与Internet融为一体，实现数据、语音、视频三线合一。 系统选用先进的ARM内核微处理器，嵌入式linux操作系统，独立的MPEG4/JPEG 视频编解码硬件引擎。视频编码采用H.264编码D1压缩分辨率、语音清晰逼真，支持触摸屏和快捷键组合、联网采用国际标准的TCP/IP协议, 简单方便，安全可靠。
第二章设计概述 2.1设计原则 按照“严密、合理、可靠、经济、完善”的设计思想，努力做到安全、周密，兼顾其它，考虑到系统的对象是一个科研性大楼，可视对讲系统的目的是服务于管理、给管理提供现代化的手段，切实提高管理效率。 技术和设备的先进性 作为一座智能化大楼，可视对讲系统的先进性应是大楼现代化的基本特征，也是系统可靠性的保证。同时先进的系统设计也是灵活性、兼容性和可扩充性的保证，系统设计时，在保证其安全可靠的前提下，尽可能选用当今世界先进的技术。 系统的可靠性 可视对讲系统若设计时不采用成熟的技术，可靠的设备，一些细小的失误或技术上潜在的问题将会带来不可估量的损失。因此，我们认为可靠性是系统设计中需首先考虑的因素。设计时必须选用可靠的设备，成熟的技术，以保证系统的可靠性。 经济性原则 最大限度的节省投资是可视对讲系统设计的基本要求，也是我们工程设计的一个基本目标，本着用户至上的原则，在选择系统结构及选购系统设备时，我们尽量选择性能价格比高及售后服务有保障的设备和供应商，而不是盲目追求名牌与时髦。 系统的弹性和扩展性 整个系统应具有扩展功能。随着技术的不断进步，经济形势的进一步好转和使用管理的要求，原来建立的系统的容量和功能上经过若干年后，往往都不能满足发展的需要，扩展系统规模几乎是必须的。因此，在设计中重点考虑系统应有较强的扩展功能，并留有一定余量。 操作简便且易于掌握
立林L8-5000系统楼宇对讲系统使用手册
1、单元主机介绍 摄像头调节内六角螺丝喇叭 显示屏 数字按键感应卡位置 麦克风 摄像头 2、L8系统施工中的网线RJ45头制作方法 双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。网线两端水晶头做法相同，都是TIA/EIA-568B标准。 3、主机编程设置 （1）进入/退出编程操作 操作目标方式一方式二方式三 进入编程态主机上电进入工作后（短 “嘟”一声,触摸按键板进 入工作），在2秒内按住主 机0键2秒，长嘟一声， 主机进入编程状态。 使用已注册的功能卡，刷卡 即可进入编程态。 ＊90＊系统密码（出厂 密码1234） 退出编程态在编程态中按#键清屏，再 按 即可退出编程态。 直接断电重新上电退出编程 态。 RJ45（水晶头）网线 水晶头1 白橙 2 橙 3 白绿 4 蓝 5 白蓝 6 绿 7 白棕 8 棕
（2）菜单选项说明 当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：
4、L8-5000系统编号操作 （1）编号操作 编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。另外一种是通过主机编号，方式如下： ①主机进入编程态后输入需要发送的分机号码（如0101） ②分机按住报警键和开锁键 ③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟” 提示音表明编号成功。 （2）主机删号（删除用户卡） 主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。 5、主机密码操作 （1）密码类别 ①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。用户密码可设1-6数字，初 始密码为1234。用户密码忘记则主机进入编程态重新设置。 ②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。用户密码 忘记则主机进入编程态重新设置。 （2）更改用户密码：4位分机号用户旧密码用户新密码 （3）更改系统密码：＊90＊系统旧密码系统新密码 6、主机感应卡操作 （1）卡的类别 ①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。 ②用户卡：刷卡开锁和对防区进行布撤防，适用于小区用户。 ③管理员卡：公共管理卡类似于普通用户卡，由于公共管理员号是一个虚拟的用户，没有 对应的分机， 也没有对分机防区布撤防功能，所以管理员卡只能刷卡开锁。该卡适用于小 区管理员、 保洁员等。
楼宇可视对讲系统方案 1.前言 随着人民生活水平的提高，人们对智能小区的要求也提高了。从城市、小区环境规划来看，为了提供小区住户一个开放、自然的空间，创造一个整体“安全、方便、文明”小区，建立一套行之有效的楼宇数码联网可视对讲系统更是十分必要；目前房地产市场竟争日益激烈，如何提高房屋的附加值，增加房屋的卖点亦是房产商关注的重点；在提高物业管理水平和维护社会安定起到重大的作用。 楼宇对讲系统是当今小区普遍应用的管理手段之一。它能够在第一时间以图像、声音形式告知管理和保安人员现场所发生的任何情况，以及业主与访客之间进行沟通，从而有效地做出快速反应。对于社区的安全与管理提供了极大方便。 在考虑小区安全与物业管理中引进楼宇对讲系统，用完备的现代化管理手段和设备，可实现综合管理的目标。我们根据要求在系统的设计中，力求系统的先进性，可靠性，实用性和扩展性。同时体现了如下原则： 1、可行性和适应性 系统要保证技术上的可行性和适应性。 2、实用性和经济性 系统建设应始终贯彻面向应用，注重实效方针，坚持实用、经济的原则。 3、先进性和成熟性 系统设计既要采用先进的技术的概念、技术和方法，又要注意结构、设备、工具相对成熟。能反映当今的技术先进水平，而且具有发展潜力。 4、开放性和标准性 系统功能不断扩展的需求，必须追求系统的开放性和标准性。 5、可靠性和稳定性 考虑技术先进的同时，还应从设备性能技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性。 6、可扩展性和易维护性 为了适应系统变化的要求，必须充分考虑以最简单的方法，最低的投入，实现系统的维护和扩展。 2.系统设计依据 小区楼宇对讲系统的主要设计性能要求； 楼宇对讲系统用户和控制中心要求； 开发公司提供图纸、资料；
IP网络电梯可视对讲系统 （解决方案及案例） 一、需求分析 电梯是与人们生活工作最为贴近的现代化工业产品。自电梯发明以来，人们生活和工作的需要发生了很多变化。新时期的电梯对讲，对电梯的智能化管理、安全隐患的及时处理都显得尤为重要。一个完善的智能大楼或社区，具有便捷、安全、舒适、高档的环境，并保障每一个住户的生命财产安全，是电梯对讲系统最大的意义，创造一个住宅的理想空间也是电梯对讲系统的主要目的所在。 具有五方对讲功能的电梯对讲系统是根据我国实行封闭式管理住宅小区的特点专门设计的产品。它针对分布式住宅小区的管理特点进行功能测试，如多通道内部通讯、双向对讲等等，把电梯维修和报警提升到多功能综合管理层面上，对提高小区安全管理、方便住户起到积极的作用。 二、系统组成及示意图 来邦IP网络电梯可视对讲系统以网络传输技术为基础，集报警、可视对讲、监听监视、广播、录音录像等功能于一体，用于监控中心、保安室、轿厢内、轿厢顶部、轿厢底部以及机房之间的一套完整的可视对讲系统。 ●监控中心:高级管理主机、IP网络地址盒 ●保安室:一级管理主机 ●轿厢内: 轿厢分机 ●机房、轿底、轿顶: 机房分机 ●其他区域（例如：停车场出入口）: 网络分机 根据电梯内部的网络传输方式的不同，系统具有以下两种接线示意图： 图一，电梯内部分机通过网线传输网络数据。 图二，电梯内部分机通过电力线载波方式传输网络数据。
三、系统主要功能 ●触摸显示 管理主机采用全触摸屏操作，每个触摸按钮对应一部轿厢分机或机房分机，每个触摸按钮上都可手工添加文字描述信息。 ●呼叫报警、可视对讲 轿厢内报警对讲：轿厢分机自带摄像头，当乘客按下分机的呼叫报警键可呼叫到监控室管理主机上。与管理主机进行对讲时，在管理主机触摸屏上能看到轿厢内视频画面。管理主机有免提和听筒两种通话方式。 机房分机报警对讲：机房分机可安装在电梯机房、电梯顶部、电梯底部，可向管理主机报警，并可实现双向对讲。 管理主机之间对讲：管理主机自带摄像头，可相互呼叫，双向可视对讲。 ●五方通话 系统支持机房分机、轿顶分机、轿底分机、轿厢分机与管理主机之间相互呼叫并能实现多方对讲。 ●多级管理架构 系统支持六级管理架构，可将不同级别的多个管理主机统一联网；支持跨网段跨路由。●录音录像 管理主机可对通话过程进行录音录像，并可记录呼叫、通话的时间，录音录像文件可在管理主机上直接播放，也可导出至电脑播放并存储；当管理主机空闲时，能自动将录音录像文件传到指定的服务器上。 ●循环监听、监视 管理主机可对管理的每一部轿厢分机自动循环监听、监视。 ●指令控制 轿厢分机可存储多个音频文件，接收第三方软件的控制指令，播放指定的存储音频文件。 ●主机托管 管理主机上有“托管”按钮，按此按钮便可将所属分机托管给其他管理主机操作管理，托管时本机可同时接收到分机的呼叫。 ●语音播报 当管理主机接收到分机的呼叫时，可语音播报该分机的编号。
可视对讲系统解决方案
目录 目录 0 前言 (3) 第一章系统设计说明 (4) 一、 .................................................... 系统概述5 二、 ............................................ 系统设计原则6 (一)安全性原则： 6 (二)稳定性原则： 7 (三)可靠性原则 7 (四)先进性原则 7 (五)经济性原则： 7 (六)扩展性原则 7 (七)集中性原则 7 (八)兼容性原则： 7 三、 ............................................ 系统设计依据8
第二章项目概况及需求分析 (9) 一、 .................................................... 项目概况9 二、 .................................................... 需求分析9 (一)业主需求 9 (二)物业管理部门需求 10 (三)房地产开发商的需求 10 第三章系统方案设计 (11) 一、 ............................................ 系统方案设计11 二、 ..................................... 系统工作模式框图11 三、 .......................... 系统配置及报机价见附件12具体清单请见“可视对讲及智能家居000001.xls”.. (12) 第四章产品及系统功能介绍 (13) 一、 ......................................... 产品及系统功能14 (一)系统功能特点 14 (二)系统功能描述 14 第五章系统主要设备性能 (16) 一、 ............ 彩色可视对讲室内分机SS-80D13C16 二、 .................... 层间平台（SS-CB4/HJ-CB8）17 三、 ...................... 集中供电电源（SS-P16-4）17 四、 ................................. 多门选择器(SS-CDX)17 五、 ................ 单元门口主机（SS-80M02C-D）18 六、 ................ 门口主机供电源箱 (SS-P12-2)18 七、 ................................. 联网汇总器(SS-CL8)19 八、 .................... 管理中心主机（SS-80G01B）19 九、 ........................... 系统管理软件（SS-RH）20 第六章系统结构图及布线要求 (22) 一、 ................................. 可视对讲系统结构图22 二、 ............................. 可视对讲系统用线要求23 三、 ............................................ 室外布线要求23
楼宇可视对讲系统安装与调试 一．管线施工 楼宇对讲系统工程安装及调试安全防范工程的系统的布线应符合国家规定的“电气装置工程施工和验收规范”以及其它的家颁布的规范及规定。 （一）线材选用 线材选用是施工的重点之一。不但线材的主要性能、技术数据和型号要按设计要求施工，还要考虑到不同的环境与安装距离选用不同规格和线径。 一般情况下，可按照下表选用线径规格。 用线选择规格表（mm2） （二）管线敷设 1、室内敷设 室内线路的布线设计和施工应做到短捷、安全可靠，尽量减少与其它管线的交叉跨越，避开环境条件恶劣的场所，便于施工维护。对安全防范系统的传输线路要注意隐蔽保密。施工时需遵守下列规定： （1）传输线路采用绝缘导线时，应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线，优选穿钢管或电线管。传输线路采用耐压不低于250V铜芯绝缘多股电线。 （2）布线使用的非金属管材、线槽及其附件采用不燃或阻燃性材料制成。 （3）报警线路应采取穿金属管保护，并宜暗敷在非燃烧体结构或吊顶里，其保护层厚度不应小于3cm；当必须明敷时，应在金属管上采取防火保护措施（一般可采用壁
厚大于25mm的硅酸钙筒或石棉、玻璃纤维保护筒。但在使用耐热保护材料时，导线允许载流量将减少。对硅酸钙保护筒，电流减少系数为0.7；对石棉或玻璃纤维保护筒,电流减少系数为0.6）。 （4）穿管绝缘导线或电缆的总截面积不应超过管内截面积40%。敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的50%。 （5）不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。 （6）弱电线路的电缆竖井宜与强电电缆的竖井分别设置，如受条件限制必须合用时，弱电和强电线路应分别布置在竖井两侧。 （7）管内或线槽的穿线，应在建筑抹灰及地面工程结束后进行，在穿线前，应将管内或线槽内的积水及杂物清除干净，管内无铁屑及毛刺，切断口应锉平，管口应刮光。 （8）导线在管内或线槽内，不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接。（小截面导线连接时可以绞接，绞接匝数应在五匝以上，然后搪锡，用绝缘胶带包扎。） （9）敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理（加橡胶垫等）。 （10）管路超过下列长度时，应在便于接线处装设接线盒： a：管子长度每超过45m，无弯曲时； b：管子长度每超过30m，有一个弯曲时； c：管子长度每超过20m，有二个弯曲时； d：管长长度每超过12m，有三个弯曲时。 （11）管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。 （12）在吊顶敷设各类管路和线槽时，应采用单独的卡具吊装或用支撑物固定。 （13）线槽的直线段应每隔1.0~1.5cm设置吊点或支点,在下列部位也应设置吊点或支点： a.线槽接头处； b.距接线盒0.2m处； c.线槽走向改变或转角处； 吊装线槽的吊杆直径，不应小于6mm。 （14）管线经过建筑物变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施；导线跨越变形缝的两侧应固定，并留有适当余量。 （15）导线敷设后，应对每个回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。防盗探测器传输线路宜选用不同颜色的绝缘导线，同一工程中相同线路的绝缘导线颜色应一致，接线端子应有标号。 （16）分线箱（盒）暗设时，一般应预留墙洞。墙洞大小应按分线箱尺寸留有一定余量，即墙洞上、下边尺寸增加20~30mm，左、右边尺寸增加10~20mm。分线箱（盒）安装高度应满足底边距地0.5~1m。 （17）过路箱一般作暗配线时电缆管线的转接或接续用，箱内不应有其他管线穿过。
广西桂林立视电子科技有限公司 楼 宇 可 视 对 讲 方 案 目录 一、总体概述.................................................... 1.1设计总则 ................................................ 1.2设计原则 ................................................ 1.3设计根据 ................................................ 二、系统概述及系统功能设计...................................... 2.1系统概述 ................................................ 2.2小区可视对讲门禁系统功能要求............................. 三、主要设备介绍................................................
3.1系统组成 ................................................ 3.2系统主要设备功能及技术参数............................... 四、对讲系统布线及线缆选择...................................... 五、系统设计需求分析及设备选择.................................. 六、彩色可视联网对讲门禁系统器材设备清单........................ 附录：.......................................................... 一、公司简介.................................................... 二、企业荣誉.................................................... 三、知名合作地产商.............................................. 四、经典案例.................................................... 五、产品质保及售后服务承诺...................................... 1、技术支持服务............................................. 2、质量保证服务............................................. 3、产品使用和技术培训....................................... 一、总体概述 1.1设计总则 现代化的先进技术，高科技的飞速发展，以超乎想象的速度改变并影响着人类的思维模式和生存状态。随着改革开放的不断深入，适应信息化时代的要求，人们居住的条件和环境的质的提高、科学化的管理已成为全新的概念。通过采用现代信息传输技术网络技术和信息系统集成技术，进行精密设计、优化集成、精心建设、提高住宅高新技术的含量，以适应21世纪现代居住生活的标准。 就目前所言，安全防范系统，管理体制日趋完美合理，并具有综合性的信息服务系统，系统设备的选择也更具有先进性、成熟性；随着建设资金的投入和技术的发展，对系统可进行扩充、升级，使系统得到不断地完善和提高，以智能控制系统、社区信息平台、安防系统、小区物业管理系统和综合信息服务系统为依托，用高科技手段构成小区的高速互联网络信息服务平台为小区住房提供高效安全环保、舒适、方便的生活空间。
一、可视对讲系统操作说明 （一）监控中心管理机操作说明 1、接听呼叫：摘机通话，或按“免提”键通话，按“开 锁”键打开单元门锁。 2、呼叫住户：摘机，输入户号编码等待接通通话，如呼 叫3幢甲单元901室，则按03（代表栋号）01（代 表甲单元）0901（代表户号）即可。 3、监视单元门口图像：按“监视”键，输入单元编码即可， 如需监视3号楼甲单元，则按030100即可。 4、重拨：按“重拨”键即可呼叫最近一次所拨户号。 5、校时：对显示时间进行调整。按“校时”键，则显示
屏显示：“请输入时间：”，此时光标的提示，按数字 键输入正确的年、月、日时、分、秒，若输入错误，可按“删除”键，重新输入，按“确认”键确认退 出或延时12秒后自动退出。（注：时钟为24小时制）（二）安居宝数字社区系统操作说明 软件启动操作步骤如下： 步骤一：双击图标启动数字社区服务器系统（数据处理服务器），分别点击【comserver】和【digital】按钮，启动程序进程。因要启动数据库的进程，启动服务器时请稍等几分钟。 步骤二：双击图标启动数字社区系统。 一、系统备份 系统提供了数据随时备份的功能，以方便数据复查。 如果需要备份，点击备份按钮就可成功备份，用户亦可自己设定备份路径。 二、系统恢复 系统提供了数据系统恢复的功能，以防止数据不慎
丢失。 点击恢复按钮，就可恢复系统 (三)门禁初始化 注册门禁卡： 1、主机初始化： 【门禁初始化】→选中需初始化的楼栋→进入主机信息页面→输入主机的相关信息→【初始化】→【确认】保存或【关闭】退出 每户卡数以单户住户所需最大卡数为设置基础；机器密码信息暂时空缺，为以后系统扩展提供空间。 注：如在此没有进行初始化，后面的门禁卡将不
app可视对讲解决方案 篇一：小区互联网可视对讲系统解决方案 随着我国的经济快速发展，人们的生活水平不断提高，对住宅的安全及智能化、舒适化要求也就越来越高;住宅小区向着生态化、网络化、智能化、安全化的方向快速发展，我国住宅的楼在信息和智能控制配备方面,经过近20年的快速进展，由原来的简单住宅楼电话进户、电信网络进户、再到弱电安防控制配套工程住宅小区、直到如今的数码信息智能住宅的起步，楼宇智能化的产品随时代的变化,由原来的简单的对讲门铃提高到可视对讲门铃，再提高到模拟、半数字半模拟、数字可视对讲系统，都已经不能满足人们对现代住宅的要求. 因此，数字智慧住宅，是人们久以向往的生活，数字智慧社区系统已经越发多的进入人们的生活需求中，我公司通过多年小区住宅弱电的产品的研发,生产的设备厂家的合作等,积累了丰富的经验，集信息技术、网络技术、传感技术，无线电技术，模糊控制技术等多种技术的应用，利用现代的宽带信息网络和无线电网络平台，互联网可视对讲系统、社区增值业务开发集为一体，构成完整的智慧社区整体解决方案。 智慧社区建设着重解决的是小区安全防范与生活的便利性、舒适性，宗旨是建设和谐安全舒适的居住环境。在每
个家庭内部则旨在解决可视对讲系统、丰富的生活圈、广告信息等多个与生活息息相关的方面。本次互联网解决方案以满足现代家庭和小区住宅在智能化舒适性等方面的需要为前提，同时对维护社会稳定，促进社会和谐有相当强的促进作用。 根据本项目需求，共设置7套门口机，分别置于每个单元门口，通过光纤传输到管理中心（光纤由甲方提供），门口机、门禁和电磁锁都从每次在管理中心处安装一台交换机，是门口机专用，保证交换机上互联网，（宽带网速>=20M）。 1、互联网门口机介绍 产品特点： 设备高度集成统一，才够，管理成本大幅缩减电信级标准，全面支持及兼容电信运营商系统 无时间、空间限制，轻触手机，即可使用可视对讲系统 PAD、手机、座机……全网通信工具均可一键操作升级所有门禁系统功能，全面使用任何新旧小区 功能无限扩展—便民服务、气象发布、公益信息等均可轻松扩展免入户施工，免现场调试，设备接入网络，安装即可完成专属云服务平台，一键操作，设置维护省心、安心工业级标准产品，恶劣环境下依然连续稳定运行产品
立林楼宇对讲业主卡设置：进入编程：+++++ 一设置业主编号：如0203，然后按，听到嘟嘟嘟，把卡放在感应器上，听到嘟一声，屏幕显示001,再放另一张显示002,以此类推，每户可输入15张，再按复位，再输入另一张业主卡。全部输入完
成，按，并连按两下，保存退出。二公共卡及管理卡设置：进入编程，++++ +, 在键盘上输入要注册的公共号+，听 到“嘟嘟嘟”提示音便可注册感应卡， 注册成功能听到“嘟”一声，可连续注 册15张公共卡，需修改时可按复位，所有操作完成后，按，连续按两下，保存退出。每张卡可注册10个公共用户 号码，该用户号不能与分机用户号相同。三注销用户感应卡设置：+四位用户号++用户密码++00+。 操作正确主机会有“嘟”一声，并在显示窗显示“00”数字，则表示该用户所有感
应卡已注销完毕。此时也可以对该用户重新注册感应卡，但每张感应卡必须在10秒内完成，当“00”消失后就不能注册感应卡。四用户密码设置：（为主机密码键，出厂用户密码为“1234”。）具体操作：+四 位用户号++用户旧密码++用户新 密码+。 1操作正确主机会有长“嘟”提示音，错误会有短‘嘟嘟’提示音。 2‘用户旧密码’为原先使用密码，‘用户新密码’为想要设置的密码，可设置1-6位数字，诺第一次设置密码则‘用户旧密码’为出厂密码‘1234’。 3 用户密码忘记则门口主机进入编程状态按第一次设置密码操作即可，设置完毕
退出编程状态。 4用户密码包括分机用户密码，公共用户密码，巡更用户密码。 例如，第一次设置用户密码“010*********”，此时0101用户密码为‘5678’更改用户密码“010*********”，此时0101用户密码为“8888”。 五查询用户感应卡注册数量： +四位用户号+。 六查询整个系统感应卡数量 +99+ 七无卡编门牌号：进入编程： +++++
可视对讲系统施工方法及工艺 1、系统介绍和产品组成 1）. 系统介绍 AH8000智能家居系统是冠林公司最新推出的家庭网络系列产品，基于TCP/IP网络通讯技术，集成可视对讲系统，安防系统，门禁系统，信息发布，多媒体技术，电器控制等系统的网络化控制产品。采用最先进的数字通讯技术，对家庭内的安防，煤气等进行监测报警，同时还具备音乐的播放、SD卡存储功能、访客留影留言、信息发布等功能。 2）. 系统特点 系统全面采用功能模块化设计，利用宽带将各模块挂接于局域网，打造舒适、安全、方便和高效的生活空间；布线方便，产品即插即用型，节省劳动还可以提供多元化的增值服务，即刻体验真正的智能化、娱乐化、舒适化数字家居生活。系统采用大量的新技术、新工艺，在功能与性能方面都有极大的提高。 系统结构简洁，由入户总线、单元总线、小区联网总线三大总线搭建系统，使系统结构简单、清晰，方便施工与维护。 布线、接线简单，整个系统采用CAT5E（超五类网线）和RJ45水晶头连接，省却大量的特殊线材及接口，布线、接线简单高效。 调试简便，系统采用电子编码方式设置房号，省却大量人工操作，调试简单方便。 节省施工时间，由于采用CAT5E（超五类网线）和RJ45水晶头，
采用专用施工工具，极大提升施工效率。维护更省心，标准的T568接线方式以及借用专用的网线测试仪，可以方便的测试线路，维护方便省心。 系统运行稳定，AH8000系统在大量采用成熟技术基础上，进行技术创新，优化电路及参数，使之更符合楼宇对讲系统的需求。系统符合安防行业相关标准，达到更高的安全级别，外接八报警防区，全面保证家居安全。具有一键布防功能，不管在家、离家，一样安心。 3）.系统组成 东河湾智能小区可视对讲的组成： 终端设备：区口机、梯口机、室内分机、门前机、中心管理机，中心服务器、报警探测器。 4）.设备的功能及使用说明 a.室内机 室内机在和梯口机、区口机等带有摄像头的终端设备通话时，可看到对方的图像。另外，室内机通常还具有系列功能： 通话功能：室内机收到呼叫，接听后可以与对方通话，通话时间
立林楼宇对讲业主卡设置：进入编程： +++++ 一设置业主编号：如0203，然后按，听到嘟嘟嘟，把卡放在感应器上，听到嘟一声，屏幕显示 001,再放另一张显示002,以此类推，每户可输入 15张，再按复位，再输入另一张业主卡。全 部输入完成，按，并连按两下，保存退出。 二公共卡及管理卡设置：进入编程，++ +++, 在键盘上输入要注册的公共号+，听到“嘟 嘟嘟”提示音便可注册感应卡，注册成功能听 到“嘟”一声，可连续注册15张公共卡，需修 改时可按复位，所有操作完成后，按，连续按两下，保存退出。每张卡可注册10个公共用户号码，该用户号不能与分机用户号相同。
三注销用户感应卡设置：+四位用户号++用户密码++00+。 操作正确主机会有“嘟”一声，并在显示窗显 示“00”数字，则表示该用户所有感应卡已注销完毕。此时也可以对该用户重新注册感应卡，但每张感应卡必须在10秒内完成，当“00”消失后就不能注册感应卡。 四用户密码设置：（为主机密码键，出厂用户密码为“1234”。）具体操作：+四位用户号+ +用户旧密码++用户新密码+。 1操作正确主机会有长“嘟”提示音，错误会 有短‘嘟嘟’提示音。 2‘用户旧密码’为原先使用密码，‘用户新密码’为想要设置的密码，可设置1-6位数字，诺第一次设置密码则‘用户旧密码’为出厂密码‘1234’。 3 用户密码忘记则门口主机进入编程状态按第 一次设置密码操作即可，设置完毕退出编程状态。 4用户密码包括分机用户密码，公共用户密码，巡更用户密码。 例如，第一次设置用户密码“01011234 5678”，此时0101用户密码为‘5678’更改用户
前言 智能建筑已经在世界各地蓬勃发展并已成为21世纪建筑业的发展主流。近几年来，随着计算机的普及和信息产业的发展，人们对居住环境要求的不断提高，也将“智能化”引入了住宅小区和家庭建设中。 智能小区与智能住宅在20世纪80年代中期起源于美国，并在美国得到了迅猛的发展。继美国之后，日本、欧洲、东南亚等国家和地区也得到了飞速发展。在我国，智能小区与智能住宅是在近几年才发展起来的，并且发展速度很快。 智能小区和智能住宅是随着现代科学技术的迅猛发展，特别是计算机技术、通讯技术、网络技术、信息技术、自动化控制技术、办公自动化技术的普及和应用而发展起来的。智能小区和智能住宅是将家庭中各种与信息相关的通讯设备、家用电器设备和家庭保安装置通过家庭总线技术连接到一个家庭智能化系统上进行集中的或异地的监视、控制和家庭事务性管理，并保持这些家庭设施与装置环境的和谐与协调。建设智能小区与智能住宅的主要目的是提高人们的居住质量，给人们带来多元化信息和安全、舒适、健康、便利、节能、娱乐的生活环境。 本公司主要从事产品开发，工程安装多年，具有独立承担弱电系统工程（闭路监控、防盗报警、楼宇对讲、停车场管理、电子巡更、多表远程抄集、周界防范、背景音响紧急广播、非接触卡门禁控制等系统）的能力，保证此项工程在技术上有相当的先进性，施工质量达到一流水平，实现为住户建成真正示范住宅区的最终目标。
目录 第一章总述 第二章联网可视对讲系统 第三章小区智能化的布线及要求 第四单售后服务保证体系
第一章总述 1. 工程概述 1.1项目名称 广州市“某某小区”，地理位置十分优越，环境幽雅,交通便利，是人们居住的理想地段。某某小区是由4栋住宅楼组成的高档住宅小区，共有64户。社区内有会所、酒吧、商场、娱乐场所、学校、医院、健身房、休闲花园、停车场等公共配套设施，是自成生活体系的大型的现代化的智能住宅小区。 某某小区住宅小区主要安装联网可视楼宇对讲系统、 1.2 产品选型 广州安居宝智能小区管理系统 1.3 设计单位 广州安居宝科技有限公司 1.4 项目内容及目标 项目内容：联网可视楼宇对讲系统 项目实施应实现的目标：为住宅小区实现一套先进、严密、实用、美观、性能稳定的弱电系统。 2. 系统设计 2.1 设计依据的标准 2.1.1 设计涉及的计量单位采用国际单位SI制 2.1.2 设计涉及的所有设备和材料，除专门规定外，均依照下列标准规范进行设计，

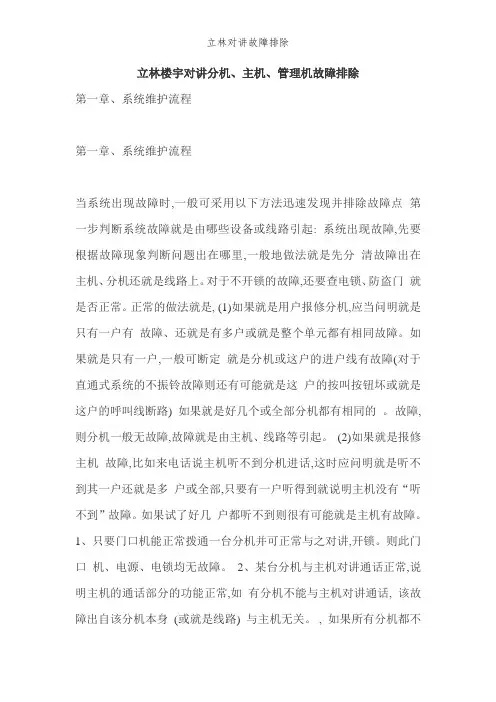

楼宇对讲系统常见故障维修__ 楼宇对讲系统常见故障维修? ??A：遥控不开锁?钥匙能开锁, 分机遙控不能开锁。对讲系统其它功能正常。?分整个单元住户均不能开锁和单元内部分住户或个别住户不能开锁。? 1. 整个单元均不能开锁的维修歩骤和方法。（主机处于工作状态时）（1）。拆下単元门主机后护板，检査主机对外连线是否有松动，断线。松动紧固，断线接牢。（2），若连线完好，則找出主机外引受话开锁线和地线，用维修备用线两端直接触碰两线，使两线瞬间短路，洞察动静。若短路瞬间无任何动静，則为主机故障，需拆下主板进一步检査开锁线路；若短路瞬间，听到小继电器吸合声，继而电控锁开锁声，则表明主机无故障。故障应出在主机外至各楼层分机连线松，断；若小继电器有吸合声而锁无动静，表明主机至电控锁的接线或电控锁损坏。（3）。万用表测量法。万用表电流档（500mA）串入电控锁线路, 主机外引开锁线和地线直接触碰, 观察万用表是否有300mA的瞬间电流, 有, 表明主机和连接电控锁线无故障; 若此时没有开锁动作, 表眀锁损坏. 无, 表明主机故障. ? 2. 単元內个别住户不能开锁或偶尔不开锁. 。－般为开锁按键故障.( 接触不好或损坏) 。分机与主机处于工作状态时，可将分机开锁线直接与地线短接试开锁，锁开，表明按键故障；锁不开，估计为分机控制板或入户
线故障，可用检修用的4芯护套线为测试线，直接将这台分机接入主机线端测试，正常，说明入户线故障；不正常，就是分机控制板故障。???B：听不见从楼宇门主机按某一户分机按键，分机不响，但拿起该分机能听到外面的声音，也能开门。一般分机都是4线分机，其电路简单，又可通用，一般为不保密通话，即可以有2户同时和主机通话，主机呼叫分机时需要一直按住按键，振铃声才会有，分机4根线为信号进，信号出，地线，振铃（呼叫）线。其中，信号进，信号出，地线是公共线。? 故障检査要点：1：拆下主机后护板检查该分机呼叫线是否松断。松断紧固，正常，往下找。2：把该分机呼叫线与另一分机呼叫线互換试之，以判断主机呼叫键是否完好。3：分机上挂机开关（插簧开关，蛙式开关）损坏。一般电话机上都有，6只腳的，拆来邻居分机一试便知。或用万用表检测之。4：检査主机至该分机线路是否完好，有否松脱。?? C：不能通话1：任意分机与主机处于工作状态时，主机说话分机都听不见。先看主机麦克风线是否接好，麦克风是否损坏，可找一52DB的麦克风更換测试（一般分机麦克风可与主机通用）。2：任意分机与主机处于工作状态时，分机说话主机都听 不见。先査主机喇叭线是否接好，喇叭是否长锈损坏，可找一大小差不多的喇叭更换测试。3：分机与主机处于
立林楼宇对讲操作说明 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
立林楼宇对讲业主卡设置：进入编程： +++++ 一设置业主编号：如0203，然后按，听到嘟嘟嘟，把卡放在感应器上，听到嘟一声，屏幕显示001,再放另一张显示002,以此类推，每户可输入15张，再按复位，再输入另一张业主卡。全部输入完成，按，并连按两下，保存退出。 二公共卡及管理卡设置：进入编程， +++++, 在键盘上输入要注册的公共号+，听到 “嘟嘟嘟”提示音便可注册感应卡，注册成功 能听到“嘟”一声，可连续注册15张公共 卡，需修改时可按复位，所有操作完成 后，按，连续按两下，保存退出。每 张卡可注册10个公共用户号码，该用户号 不能与分机用户号相同。
三注销用户感应卡设置：+四位用户号++用户密码++00+。 操作正确主机会有“嘟”一声，并在显示窗显示“00”数字，则表示该用户所有感应卡已注销完毕。此时也可以对该用户重新注册感应卡，但每张感应卡必须在10秒内完成，当“00”消失后就不能注册感应卡。 四用户密码设置：（为主机密码键，出厂用户密码为“1234”。）具体操作：+四位用户号++用户旧密码++用户新密码+。 1操作正确主机会有长“嘟”提示音，错误会有短‘嘟嘟’提示音。 2‘用户旧密码’为原先使用密码，‘用户新密码’为想要设置的密码，可设置1-6位数字，诺第一次设置密码则‘用户旧密码’为出厂密码 ‘1234’。 3 用户密码忘记则门口主机进入编程状态按第一次设置密码操作即可，设置完毕退出编程状态。
4用户密码包括分机用户密码，公共用户密码，巡更用户密码。 例如，第一次设置用户密码“0”，此时0101用户密码为‘5678’更改用户密码“0”，此时0101用户密码为“8888”。 五查询用户感应卡注册数量： +四位用户号+。 六查询整个系统感应卡数量 +99+ 七无卡编门牌号：进入编程： +++++ 先清除之前输入的门牌数量，按选择到P***按000清除，按*确认保存。然后输整栋门牌号，输完后按，099+键给所有分机送号即可。 1、密码开锁在主机上，密码键+4位住户号+开锁密码（初始为1234）+密码键。 2、上面的开锁操作，设置的时候要在主机；里面打开密码允许的命令，主机有一个小孔，里面有个按键，按一下
医院病房可视对讲解 决方案 第一章系统综述 1.1应用背景 当前，由于诸多因素，出现了医患关系紧、医疗纠纷增加、医疗纠纷升级为暴力事件的现象。众多事例有力地说明当今的医患关系存在许多不和谐，患者就诊心存疑虑，医生行医如履薄冰，医患双方诚信的缺失，给社会稳定带来了较大影响。医院是人员成分非常复杂的公共场所，出入人员复杂。为了维护医院的正常运作，保护医生正常履行职责，并向患者提供一个安全、安静、舒适的就医环境，让医院运作回归救死扶伤的天职，有必要为医院建立一套智能数字监控系统。 同时基于先进网络技术的数字监控系统在医院中有着广阔的应用前景。随着医院信息化建设的不断完善，网络化已经成为医院视频监控发展的主流方向。为促进医院实现现代化、高效管理的具体要求，现结合现今行业的发展水平，利用先进技术，采用安全、可靠的网络监控设计方案，将监控系统“集成化，网络化”是符合医院保卫工作发展需要的，也是未来监控系统的趋势，而网络化视频监控的灵活性、开放性以及可扩展性，也正在促进医院视频监控向更广阔的应用领域延伸。除了实现传统的安防应用外，网络化医院监控解决方案还以提供手术示教、远程探视、远程护理、远程医疗会诊等拓展型应用，从而全面提升医院的管理效率和服务质量。 1.2设计原则 本系统的设计根据国家、地方相关法规、技术标准规的要求，结合医院的的实际情况，秉着积极消化吸收国外先进经验和技术，安全可靠、节俭实用、便于扩展和管理维护的原则进行。本次建设遵循的原则： 1）可靠性 小区是安家居住的场所，除小区本来住户外每天都有大量访客到访，小区安保人员数量少， 因此对智能小区安防系统的可靠性有特殊的要求，只有可靠的系统，才能发挥有效的作用。
楼宇可视对讲维护维修手册 楼宇对讲系统维修预备工作： 修楼宇对讲跟修其它电器可不一样，必需要了解一些必要的知识。我以为必需要了解的有以下几个方面： A、楼宇对讲的出产企业名称、电话及安装时间、安装公司； B、该楼宇对讲系统的接线图、仿单，如有维修档案，也最好一并找到； 这两个前题前提的作用：了解楼宇对讲的出产企业，是在万不得己的情况下，请教于出产企业的技术员；了解安装公司是为了避免同行之间不必要的 误会，不形成恶性竞争或泛起人为破坏，了解安装时间是以常规损坏去评估泛起的题目；了解接线图、仿单及维修档案，天然就是为了更快，更好的完成维修工作了。 2、维护检验工具： 螺丝刀、万能表、胶布或热缩管、2米长的10芯护套线一条、可调电源一台； 3、楼宇对讲的常规题目表现： 不开锁、听不见、无图像、不能通话、不能密码开锁、不能刷卡开锁。 4、检验故障的顺序： 先看电，再看线，最后测试其它功能！ 5、检验留意事项： 所有接拆线操纵，必需断电！ 6、楼宇对讲主机的维修（主机等于门口机，此处简称): 一、不开锁： 1、除钥匙外的任何开锁方法都不能开锁：先请检测开锁线两端是否接好，再用万能表在电锁端测试，在开锁时，是否有超过300毫安的瞬间电流经由开锁线（有，说明主机及开锁线正常，估计为电锁损坏，请更换电锁测试；如没有，再将万能表在主机开锁端测试，如斯时有，则开锁线故障，没有说明主机故障）； ２、整个单元住户不能开锁，但可以密码或刷卡开锁：估计是主干线短路或某一楼层平台损坏造成，先检查各主线的接线端口，如接线正常，则从第一层的楼层平台开始依次向上检测楼层平台（检测楼层平台：先断开上层的主干线，测
立林L８-5０00系统楼宇对讲系统使用手册 1、单元主机介绍 摄像头调节内六角螺丝喇叭 显示屏 数字按键感应卡位置 麦克风 摄像头 2、L8系统施工中得网线RＪ４5头制作方法 双绞线分为非屏蔽双绞线（UTP）与屏蔽双绞线（SＴＰ）两类，在电磁场干扰比较严重得场所，建议用屏蔽双绞线(STP)。网线两端水晶头做法相同，都就是TIA/EIA－568Ｂ标准。 3、主机编程设置 （１)进入/退出编程操作 操作目标方式一方式二方式三 进入编程态主机上电进入工作后（短 “嘟"一声，触摸按键板进 入工作），在２秒内按住主 机０键２秒,长嘟一声，主 机进入编程状态。 使用已注册得功能卡,刷卡 即可进入编程态。 ＊90＊系统密码(出厂密码 １234） 退出编程态在编程态中按＃键清屏， 再按 直接断电重新上电退出编程 态. ＲJ4５（水晶头）网线 水晶头１白橙２橙 3 白绿 4 蓝 5 白蓝 6 绿 7 白棕 8 棕
当主机进入编程态后，连续按“＊”键,显示屏上依次出现###＃、1n1ｔ、＃＃##、＃＃＃＃、bt=3/4、bd=n/C、ｒｄ—A/rdUＡ、Sg—1/-－—、bg—Ａ/bgＵA、ｄF—A／dFUA、Lt#＃、ＬF—1/2／3／４／23／３4/１2、t#＃＃、＃＃＃—、＃#＃#、Ｃ#＃#、d##＃、n＃＃#、Ｕ＃##、ＳＣ－A／SＣUA、ＥALL等共21个选项，具体含义如下：
4、L8－5000系统编号操作 （1)编号操作 编号得方式有两种，一种就是通过分机来设置(详见分机软开关操作部分）。另外一种就是通过主机编号，方式如下: ①主机进入编程态后输入需要发送得分机号码（如０101) ②分机按住报警键与开锁键 ③按下主机保安键,编号成功分机会发出她长“嘟”提示音，主机会发出“嘟、嘟”提 示音表明编号成功。 (2）主机删号（删除用户卡） 主机进入编程态后，按(4位分机号4位分机号用户密码000*）可删除主机上存储得对应分机得相关信息.删除该分机号后，主机依然可以呼叫该分机，但就是原来注册过得对应该分机号得卡将失效，同时也不能进行密码开锁。 5、主机密码操作 （1)密码类别 ①用户密码：用于密码开锁与对防区撤防操作,适用小区用户。用户密码可设１—6数字,初 始密码为1２3４。用户密码忘记则主机进入编程态重新设置。 ②系统密码：用于主机进编程操作，系统密码可设１-６数字，初始密码为１234.用户密码 忘记则主机进入编程态重新设置。 (２)更改用户密码：4位分机号用户旧密码用户新密码 （3)更改系统密码:*9０*系统旧密码系统新密码 6、主机感应卡操作 (1)卡得类别 ①功能卡:在待机状态下,刷卡直接进入编程态,适用于系统维护人员。 ②用户卡:刷卡开锁与对防区进行布撤防,适用于小区用户。 ③管理员卡:公共管理卡类似于普通用户卡,由于公共管理员号就是一个虚拟得用户，没有 对应得分机, 也没有对分机防区布撤防功能，所以管理员卡只能刷卡开锁。该卡适用于小 区管理员、 保洁员等. ④单元巡更卡：刷卡登记不开锁,适用于保安巡逻签到。 ⑤别墅巡更卡:针对别墅主机，刷卡登记不开锁，适用于别墅得保安人员或者管家等。
