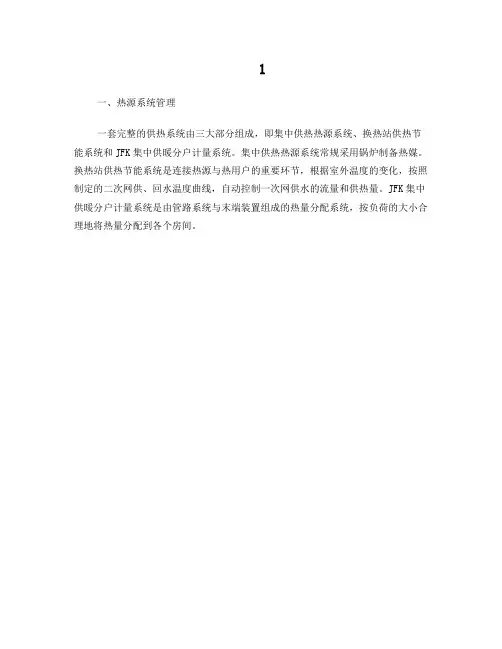

一、热源系统管理
一套完整的供热系统由三大部分组成，即集中供热热源系统、换热站供热节能系统和JFK集中供暖分户计量系统。集中供热热源系统常规采用锅炉制备热媒。换热站供热节能系统是连接热源与热用户的重要环节，根据室外温度的变化，按照制定的二次网供、回水温度曲线，自动控制一次网供水的流量和供热量。JFK集中供暖分户计量系统是由管路系统与末端装置组成的热量分配系统，按负荷的大小合理地将热量分配到各个房间。
集中供热热源系统
系统概述
集中供热热源系统是城市集中供热系统的热能制备和供应中心。该热源系统将其他形式的能源（矿物燃料、核能、工业余热等）转换为热能，或直接采用地热等天然热源，通过蒸汽或热水等介质，沿着热网输送到用户。集中供热热源有以下几种形式：热电厂和区域锅炉房、工业余热、地热、核能。除上述热源形式外，还有电能和太阳能供热。
系统控制
集中供热热源控制系统通过热源热效率平衡计算，采用最优化的计算方法，将热源各环节热损失进行科学分析，针对各热效率的特点进行优化设计控制，主要对热源、各动力辅机和管网进行节能控制，调整热源供热系统各应用工况的运行模式，使系统在任何负荷情况下能达到最可靠的工况节能运行，保证热源的热效率最大化。在满足末端供热系统要求的前提下，整个系统达到最经济的运行状态，即系统的运行费用最低。同时提高系统的自动化水平和管理效率，并降低管理劳动强度。
热源系统控制主要包括：各设备的节能运行控制、各设备运行状态的监控，系统能耗的监测。
系统概述
换热站供热节能系统是连接热源系统和热用户的重要环节，在整个供热系统中起到举足轻重的作用，热水管网又分为一次网和二次网，一次网是连接于管网与换热站之间的管网。二次网是指连接于换热站与热用户之间的管网。换热站供热系统是指连接于一次网与二次网并装有与用户连接的相关设备、仪表和控制设备的系统。
系统原理
针对目前集中供热换热站控制的现状，开发的换热站自动控制系统，是在保证热用户供热温度的前提下，实现按需供热，达到安全、经济运行。
根据热用户的实际需求，建立“供热－室外温度”智能决策模型和先进控制策略，通过换热站一次侧、二次侧温度、压力及流量、室外温度、热用户温度、运行状态、故障状态等参数的监测，自动控制调节阀、电机、变频器等工作，实现以节能为核心的按需供热。系统可以脱离远程中央控制室监控调度管理系统独立运行，其运行参数可以通过远程中央调度室监控调度管理系统监视并实施协调控制。
热力站控制系统采用一种变流量控制模式，根据各系统的实际情况，设定一个供水压力值，此供水压力值可以满足二次管网的最不利点供暖水循环。通过控制变频泵的转速保持该供水压力值恒定在设定值。在此基础上，换热站PLC控制系统通过实时监测量二次网供回水温差来对系统压力值设定进行必要修正。
一个建筑物的供热质量的好坏与整个管网的运行调节紧密相连。为保证供热质量，除了要在供热温度上保证达到设计温度外，就要在任何时候用户都要有足够的资用压头，以保证每个高层住宅在任何时刻都能有供热的可能性。
热源处循环泵的总流量用变频控制，根据压力控制点的压力变化而控制变频泵的转速。假如用户调小流量导致干管总流量下降，而干管的阻力系数未变，因此干管上的压力损失降低而导致压力控制点的供水压力升高。该压力值的升高反馈给循环泵，使泵的转速降低，一直降到压力控制点的压力值到设定值为止，这样，就可以保证压力控制点的供水压力值不变。
换热站二次网供水温度控制。通过一次侧电动阀门的调节控制二次管网供水温度达到设定值。通过增加室外温度补偿器，使换热站二次网的供水温度设定值根据室外温度进行动态调整，以使供热量和需热量进行更好的匹配。
系统功能及特点
1智能变频，稳定供水压力，保证管网平衡：
2.实时显示现场测量值，修改设定值以及参数值；现场画面模拟，实时显示各工况运行参数；
3.定时记录室内、外温度，供、回水温度和计算温度自诊断与现场诊断功能；
4.系统遵循了人性化设计理念，可实现分段、分时、分温和分模式的管理功能；
5.换热站控制系统采用PID算法实现了自动恒温恒压的调节；
6.各种报表生成以及数据存储、查询等其他用户定制的功能；
7.根据气候条件，控制器通过室外温度传感器测量的室外温度，经监控中心的统一调度对供热量进行控制，节省能源，提高了供热质量；
8.实现自动控制，并具有远传通讯和联网功能，系统可通过GPRS/GMS进行远程控制；
9、强大的通讯功能轻松实现集中控制和远程控制，建立热源控制一体化、终端用户信息化、应用个性化的节能服务；
10.系统故障诊断功能，及时消除运行中出现的问题，提供冗余控制，保证换热站的可靠运行；
11.换热站防火、防盗的监视：无人值守换热站对防火、防盗提出了要求，在换热站内安装火灾报警器和防盗报警器，将报警器的报警信号传输到控制中心，实时掌握换热站的情况；
系统产品介绍：
一、气候补偿器
气候补偿器是根据室外温度的变化及用户设定的不同时间对室内温度要求，按照设定曲线求出恰当的供水温度进行自动控制，实现供热系统供水温度、室外温度的自动气候补偿，避免产生室温过高/低而造成能源浪费的一种节能控制技术。
功能简介
（1）气候补偿器功能及原理分析
室外温度的变化很大程序上决定了建筑物需/耗热量的大小也决定了能耗的高低，运行参数(供暖水温)应随室外温度的变化时刻进行调整，始终保持供热量与建筑物的需热量相一致，保证室内温度在不同室外温度情况下的相对稳定，实现按需供热，这样才可以保证供暖机组最大限度的节能运行。
1）气候补偿器产品定义
阿克姆气候补偿器是根据室外温度的变化及用户设定的不同时间对室内温度要求，按照设定曲线通过调节电动调节阀开度来改变热源交换的流量，求出恰当的供水温度进行自动控制，实现供热系统供水温度--室外温度的自动气候补偿，避免产生室温过高/低而造成能源浪费的一种节能产品；
2）气候补偿器工作原理
在供暖时段内：当室外温度变化时，为了满足室内温度的相对稳定，供水温度也应相应变化，例：当室外温度降低时，为了维持原有的室内温度，供暖水温应适当提高，此时气候补偿器将自动加大多首站换热器机组供应的热水供应量使得供暖水温适当升高，当室外温度上升时，同理应适当降低供暖水温以免产生室内过热现象，此时系统将自动减小首站换热器机组热水供应量，以降低首站换热器机组的输出负荷，即通过对室外温度采集，自动修正供暖水温设定值(理想值)，再通过设定值与实际供水温度进行比较，并以此比较差值为基准对电动阀进行PID调节；同时引入回水温度等外部信号作为反馈值对曲线进行实时修正；达到节能运行的目的。
产品特点：
1、全集成电脑控制，主控CPU采用PHILIPS主流工控芯片，计算速度快，运行稳定；
2、中文液晶实时显示室内、室外温度、供水温度、回水温度及电动阀开度等运行参数，LED
灯显示系统运行状态，触摸键盘操作；
3、分时分温功能模块内嵌，系统默认提供4时段、4条独立运行曲线，以满足用户在不同
时段对室内温度的要求；
4、精确控制供水温度，根据室外温度模糊去处出所需的供暖水温，并PID控制规律实时与
实际供水温度比较，调节电动阀开度，精确保证稳定供水温度，避免发生用户室温过高的现象而浪费能耗；
5、曲线自学习功能，根据历史参数实时修正室外温度－供水温度曲线，使供暖系统最优化
运行；
6、多电动阀控制，模块化设计，系统板载三台电动阀控制，可通过扩充模块自由增加电动
阀数量；
7、运行联机运行的同时可实现独立运行，增加了系统的稳定性和可操作性；
8、支持多种通讯方式：TCP/TP网络、RS232/RS485、无线传输、电话线通讯及电力线载波
通讯等；
应用图例：
二、分时分温控制器
概述：
分时分温控制器是一套针对某一个中、大规模的供暖区域由一个锅炉房供暖时，可能有不同的供暖区域、供暖热量或供暖时间需求。例如有办公楼、生产车间、宿舍楼、住宅楼及生活热水需求，这些区域的供暖时间、供暖温度都可能不同，传统的方式可能由统一干管输送或通过支路分开，这种方式会造成冷热不均、热能损耗过大。采用分区分时分温供暖控制技术一般应用于供暖时间不同、供暖温度要求不同、夜间或节假日期间无人值守的区域建筑或独栋建筑实施分时段和温度控制。从而保证供暖效果的同时达到节能降耗的目的。
工作原理
分时分温节能优化控制技术，即根据区域内的实际情况和特殊要求或根据建筑物的热需求特点，合理支配用热和供热，在不同区域内，分阶段性（时段）提供不同温度的供热方式，即满足供热要求，又合理降低能源损耗，达到节能的效果。采用分区分时分温节能优化控制技术，即对管网进行合理化管理和监控，在保证供暖质量的前提下，根据区域内的实际情况、热需求的特点，实现管网某个区域（建筑物）在某个特定的时段内，使系统处于不同供热状态（如：防冻状态的低温运行，减少此时段内的热量损耗，同时在超出特定时段前，恢复正常温度状态）。分区分时分温节能优化控制技术，主要调节进入建筑物的水流量来实现温度的调节（量调节），根据供回水温度参数共同参与控制并修正。
分时分温节能优化控制技术主要采用主控制器和在管道上安装的调节阀、电动阀、温控器及温度传感器等设备，来实现分区分时分温节能控制。
性能特点
1、实现了能源利用的智能化，同时代替了人工操作或减少人工成本，对管网系统起到很好的管理功能。采用PLC，内置固定或可调整程序，运行稳定。
2、具有显示、监测、修正设置、阀门开启状态等功能。
3、实现根据设定要求自动化运行、调整、自动修正功能；具有人工、自动两种状态，设置方便。
4、减少夜间、节假日期间、寒假期间无人值守的建筑物的能源消耗，合理节约能源。即可分区域直接控制也可对建筑物独体进行分时分温控制。
5、既可以实现就地控制又可实现远程控制，通过RS485可与计算机系统对接。在出现特殊情况时，可通过多种手段进行应急处理。
6、可实现同时控多个阀门的方式，合理节约投资。
7、具有故障报警、故障分析功能。
适用范围
设备适应于同一热源供应不同区域、不同供热时间、不同要求温度的，且具有一定改造条件的具有特殊性质的建筑群。
节能效果
分时空供热系统节能 5~10%
应用图例：
二、通断时间面积法供中供热分户计量系统
系统概述
JFK集中供暖分户计量系统是我公司依照建设部下发的《供热计量技术规程》的计量要求并结合通断时间面积法，遵循“楼栋计量、按户分摊”的原则，自主研发设计的供热计量管理系统，全面整合热量计量技术、智能控制技术、计算机网络技术及无线传输技术，为中国热计量改革的顺利实施提供一种更先进、更合理、更适合国情的全新计量系统解决方案。系统原理
在供热采暖分户计量系统中，每一用户的代表性房间里放置室内温控器，用于测量室内温度和用户温度设定，室内温控器将这两个温度以无线传输方式发送给室温控制阀。在各户供水支路上安装室温控制阀，对该用户散热器的循环水进行通断控制，以实现该户的室温控制。同时室温控制阀根据实测室内温度与设定值之差，来调节阀门的状态，并同时记录和统计各户室温控制阀的接通时间，按照各户的累计接通时间、楼栋热量表的实测热量并结合用户采暖面积分摊整栋建筑的热量。
系统组成
JFK集中供暖分户计量系统由计量管理软件平台、区域管理器、楼栋管理器、楼栋适配器、单元适配器、自力式压差平衡阀、楼栋热量表、室内温控器及室温控制阀组成，结构简单、技术成熟、运行稳定。
系统功能及特点
1、远程控制，智能抄表
终端设备远程监控，对用户热量、室内温度、设定温度及阀门开闭状态等
信息进行监视及控制，热力公司和物业抄表更加便捷，无需入户，即可在上
位机上统一完成。
2、智能化管理，可视化操作
建筑及用户信息管理，系统可进行建筑名称、面积、性质及用户楼层、姓
名等信息设置，方便管理，全中文人机界面，界面友好、美观，操作方便。
3、图形化数据输出
对各个终端设备运行数据以图表等形式加以直观显示，自动生成实时曲
线、实时数据报表、历史曲线、日月年报表等资料。
4、数据库智能化
终端设备数据接收、存储并保存，可保存五年以上的系统数据，方便随时
查询。
5、智能巡检，加强运行保障
定时对各个终端设备进行巡检，出现故障时及时报警提示。
6、无线组网，Internet接入
综合运用433MHz、GPRS等无线传输技术，并可兼容RS485、Modbus、TCP/IP
等主流有线通讯协议。监控系统可扩展Internet接入功能，用户可在任
何具备连接Internet的地点对系统使用情况进行实时查询，不受时间、
地方限制。
7、强化管理，权限分级
密码保护功能根据不同的用户权限，设置不同的密码，确保用户的数据安
全，方便管理。
8、多时段设置
用户可以根据实际需求，通过室内温控器设置每天各时段的不同温度值，
让室内温度随心而动，合理分配每天各时段的所需的热能。
9、统一调度
具有统一调度功能，特殊或紧急状态下，管理人员可在监控中心集中调控
所有的阀门，统一动作，以解决宏观节能调控、临时局部负荷调度、紧急
事故处理等问题。
10、恒定压差
在系统在回水管上安装自力式平衡阀，不需要外来能源，依靠被调介质自
身压力变化自动调节，自动消除管网的剩余压差波动引起的流量变化，恒
定用户进出口压差，降低管网噪音，平衡管网阻力，消除管网水力失调，
充分利用热源，与变频水泵联合调节，节能效果更加显著。
11、强化节能意识
系统融合通断时间面积法，按照各户的累计接通时间并结合采暖面积以及
供热单元总热量表来分摊整栋建筑的热量。有效遏制用户开窗行为，增强
用户节能意识。
12、专业化设计
符合并优于行业标准《JGJ173供热计量技术规程》。
13、高效数据管理
分布式数据库设计，提高数据库以及应用的复用性，提供给用户更加方便、
准确清晰、高效快捷的数据访问和查询能力。
14、安装简便
系统各设备之间综合应用无线通讯，布线更加简洁、用户操作更加方便，末端
设备自带锂电池或采用集中供电，部分产品采用无线通讯，无需布线，现
场施工方便。
15、适用广泛，实用性好
新建建筑及既有建筑改造都可以应用，可同时实现室内温度调控和热量分
摊计量，兼备温度控制与分摊热量功能，无需入户施工，不扰民。
16、可靠性高
设备运行安全、稳定，采用新型技术，不受水质影响，使用寿命长。不需
定期检定、拆装，维护成本低。
17、防盗热性
系统防盗热性高.避免像热量表或热分配器等计量方式可通过调整测温探
头或人为降低设备环境温度等方法作弊盗热。
产品介绍：
1. JT-CW系列室内温控器
概述：
JT-CW系列室内温控器是针对居民住宅供热计量系统量身定制产品，用于室内温度设定、监测及显示。采用蓝色液晶显示、锂电池供电、低功耗设计，使用方便。外观精巧、大方，功能强大。
特点：
1、无线传输，接收灵敏；
2、低功耗设计，锂电池供电；
3、时间、星期以及温度显示；
4、液晶显示室内温度、设定温度，温馨蓝色背光；
5、精度高，温度误差±℃；
6、多时段温度设置功能，可设置各时段的不同温度值；
7、与阀门控制器通讯可靠，传输距离远；
8、查询功能，时时掌握暖气运行时间、实时温度、阀门状态等参数；
9、低电池量报警提示；
10、按键锁定功能；
技术参数：
工作电源：锂电池；功率： <1mW；
温控范围： 10℃～30℃；温度显示： 0℃～40℃；
温度控制精度：±℃；显示方式： LCD；
通讯频率： 433MHz；环境温度： -10℃～ 50℃；
环境湿度： <95%；外形尺寸： 130*65*15mm；
温度传感器：NTC；充电方式：标准USB充电接口；
2. JB-W系列室温控制阀
概述：
YB-W系列室温控制阀与室内温控器配套使用，安装于用户室外管井中。配备的无线通讯模块能接收无线温控器发出的用户设置温度、室内温度，并根据设置温度与室内温度的差值，来调节阀门的状态，实现对室温的调节控制。
特点：
1、无线传输，性能稳定，接收灵敏；
2、驱动单元和计量单元一体化；
3、自动累计用户阀门开启时间；
4、高承压能力，开闭灵活、可靠；
5、采用RS485与终端管理器进行实时通讯；
技术参数：
口径：DN15-DN32；工作电源： AC24V；
功率：<5W；通讯频率： 433MHz；
阀体结构：球阀；公称压力：；
最大压差：1Mpa；材质：优质黄铜；
全程时间：15s；防护等级： IP65；
环境温度：-20℃ - 50℃；环境湿度： < 95%；
3. JR-E-（F）系列电磁热量表
概述：
JR-E-（F）系列电磁热量表是我公司针对北方供热采暖计量系统和中央空调冷/热量计量系统自主研发的新一代产品，拥有自主知识产权。采用分体结构，避免了因安装环境的限制，实现远距离抄表、读表，方便管理和维护。
特点：
1、分体式结构，实现远距离抄表、读表，方便管理和维护；
2、测量管内无阻力及活动部件，无压力损失；
3、转换器采用新颖励磁方式，功耗低、零点稳定；
4、具有4-20mA、脉冲信号及RS485接口输出；
5、可显示累计流量、累计热量、瞬时流量、流速，供/回水温度、仪表地址等参数；
6、具有流量上下限报警和故障报警功能；
7、内有三级密码保护功能，防止数据被随意修改；
8、采用多行带背光简体中文显示，参数设置方便、直观；
9、具有自检与自诊断功能，可靠性高；
技术参数：
工作电源： AC220V±20%；测温范围：0℃～120℃；
公称压力： Mpa、 Mpa、4Mpa；管径范围：DN15-DN800；
防爆形式：非防爆型，防爆（可选）；输出信号：频率脉冲，4-20mA（可选）；
精度等级：2级；通讯方式：RS485 Modbus协议；
传感单元：PT1000 ；温度分辨力℃；
防护等级：IP68；环境等级：A类；
量程：1：10；流动方向：正、反；
安装形式：法兰型；法兰材料：20#碳钢，304不锈钢；
环境温度：-25℃～+60℃；环境湿度：＜95%；
电极材料：不锈钢，哈氏合金,钽，钛，铂，碳化钨；
衬里材料：硬橡胶、氯丁橡胶、聚四氟乙烯和改性聚四氟乙烯；
4.自力式压差平衡阀
概述：自力式压差平衡阀根据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，有效控制负荷侧供、回水压差为一个稳定值。
特点：
1.自力式平衡阀安装在回水管上；
2.支持被控系统内部压差自主调节；
3.消除外网水压波动对被控系统的影响；
技术参数：
阀体材质：灰铸铁、碳素铸钢、锻压铜合金；
承压：、；
压差控制范围：定压型 10Kpa、20Kpa、30Kpa；
可调型 10-30Kpa；
介质温度：0℃-100℃；
安装、连接方式：回水管安装，法兰连接；
导压管：连接端1/2"管螺纹，长度；
防护等级：IP68；
环境温度：-35℃～50℃；
环境湿度：<95%；
8. JD-W-02型楼栋管理器
概述：JD-W-02型楼栋管理器是供热计量系统的楼栋控制器，用于接收来自室温控制阀的数据信息，进行数据存储和处理。与楼栋热量表等组件通过RS485通信线路相连，能够即时通讯计算，可实现对供热过程的监测、热费分摊与其它约定的控制。
特点：
1.用户管理功能强大；
2.数据存储容量大，有效数据存储大于18个月；
3.自带RS485接口，用于系统相关设备管理；
4.集成无线模块，与区域管理器连接可靠、稳定，传输距离不低于500米（根据现场条件可选）；
信号传输功能，将采集信息通过DTU发送给上位机（可选）；
技术参数：
工作电源： AC220V；
通讯方式： RS485，无线模块（433MHZ）/GPRS（可选）；
用户容量： 150户；
环境温度： -35℃－50℃；
环境湿度： <95%；
外形尺寸：240mm*157mm*68mm；
