https://www.doczj.com/doc/3d4396025.html, 直流电阻测试仪和回路电阻测试仪区别，华天电力是直流电阻测试仪的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找直流电阻测试仪，就选华天电力。

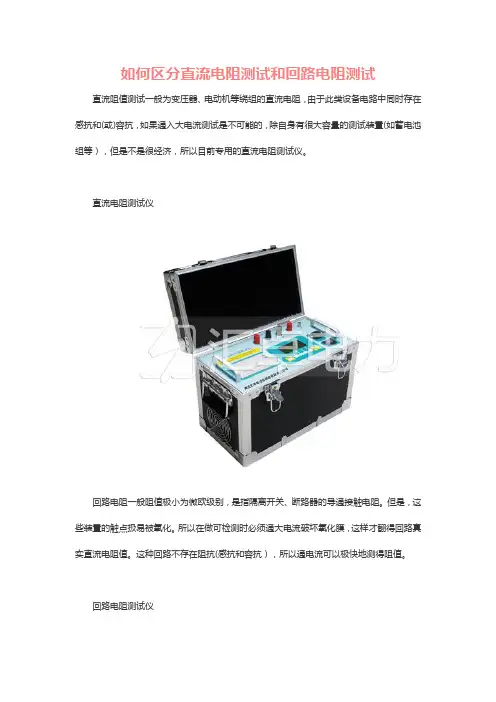

直流电阻测试仪是新一代变压器直流电阻的测试仪器，它能根据不同型号的电力变压器自动选择测试电流，以最快的速度显示测试结果。直流电阻测试仪并且具有存储、打印、放电指示等功能，内置不掉电存储器，可长期保存测量数据，液晶显示器的采用使得该仪器人机界面良好，是直流电阻测试工作中的首选设备。
测试电流小于等于1A，主要用于接触电阻、导通电阻、连接电阻等等各种低电阻的测量中，精度很高，最高可以到0.01%。测量电流通常为：1A,3A,5A,10A,20A,30A等不同测量档位,仪器由恒流电源和电压信号检测两部分组成,五位液晶数字显示。输出电流档可调，适于各种中小型变压器的直阻测量。
回路电阻测试仪：测试电流一般是在100A和200A左右，用于测量高压开关、有载开关等开关设备的回路电阻，直接反映开关触头的接触情况，用100A或者200A测试电流可以避免由于受到油膜和动、静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。
回路电阻测试仪是用于开关控制设备的接触电阻、回路电阻测量的专用仪器，测试电流采用国家标准GB763推荐的100A直流，可在100A，200A，300A,400A,500A或600A 电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，最大组数为100组，保存的数据可通过RS232接口与上位机通讯，将数据上传至电脑保存或打印。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
https://www.doczj.com/doc/3d4396025.html, 回路电阻测试仪运用脉宽调制式高频开关电源提供大于100A的测试电流，按下测量键时，高频开关电源输出大于100A以上的测试电流，与此同时采样电路开始采样，取得的信号经放大器放大，由A/D转换器将模拟信号转换成数字信号后，再经微处理器对数据进行滤波、运算、处理，最后送显示器显示出此次测量的电流和电阻值。
显示10秒钟后，系统自动复位。当被测的回路电阻值小于400μΩ时，测量的最小分辨率为0.1μΩ，当被测的回路电阻值大于400μΩ时，测量的最小分辨率为1μΩ。
直流电阻测试仪连线接好，插上交流电源线，然后开机，设置好时钟，按“OK”确认时钟，按‘OK’键进行测试，这时LCD显示“正在充电”，表示它正在给变压器充磁。充好后显示“开始测试”，左侧显示测得直阻数据，右侧显示测试电流.由于电感充磁是一个缓慢的过程（特别是大型变压器,建议直流电阻小于1毫欧的变压器用10A以上的直流电阻测试仪测试），所以等显示阻值相对稳定后再按住“OK”键。
等到显示“正在放电”后再松开“OK键”，放电完毕进入打印界面，可依提示打印或重测。在测量大电感试品如电力变压器时，在测试回路电阻测试仪以外的其它不需测量的线圈最好将其短路，以免电磁干扰,。测试完毕，关闭电源开关，放电后再转换测试夹，进行再次测试。
