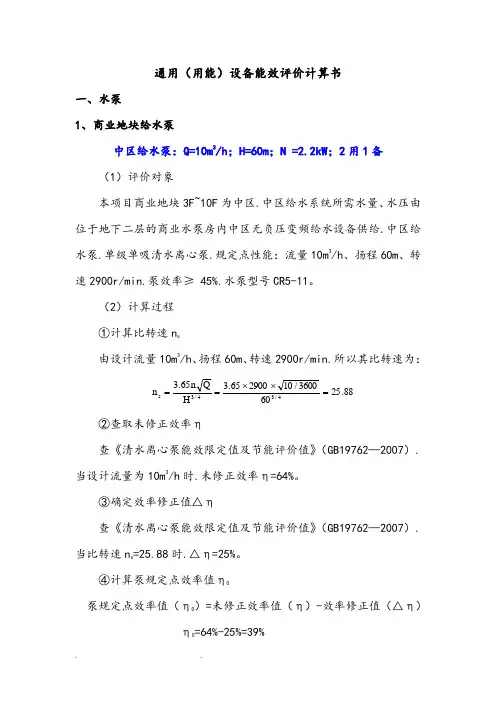

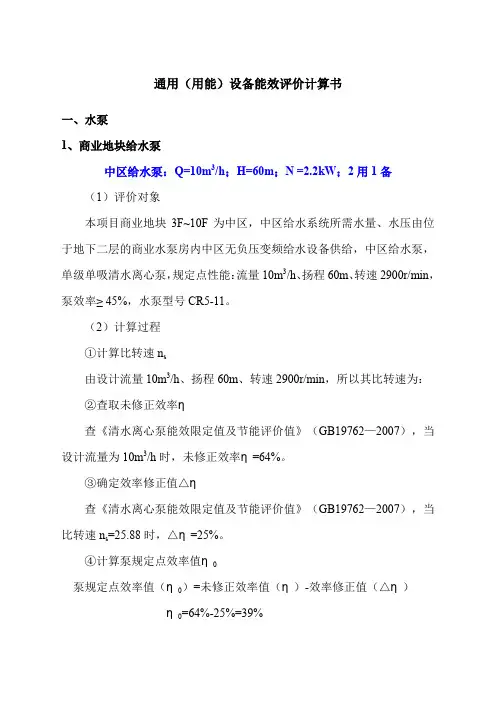

通用(用能)设备能效评价计算书一、水泵1、商业地块给水泵3 1备;N =2.2kW;2中区给水泵:Q=10m用/h;H=60m 1)评价对象(为中区,中区给水系统所需水量、水压本项目商业地块3F~10F 中区由位于地下二层的商业水泵房内中区无负压变频给水设备供给,3、扬程10m60m/h、给水泵,单级单吸清水离心泵,规定点性能:流量。≥45%,水泵型号CR5-11转速2900r/min,泵效率)计算过程(2 n①计算比转速s3,所以其比转速2900r/min、扬程60m由设计流量10m、转速/h 为:3.65nQ3.65?2900?10/360088n?.?25?
②查取未修正效率η
s3/43/4H60
查《清水离心泵能效限定值及节能评价值》(GB19762—2007),3/h 时,未修正效率η=64%。当设计流量为10m
③确定效率修正值△η
查《清水离心泵能效限定值及节能评价值》(GB19762—2007),当比转速n=25.88时,△η=25%。s④计算泵规定点效率值η0
泵规定点效率值(η)η效率修正值(△-)η未修正效率值(=)0.
=64%-25%=39%
η0⑤计算能效限定值η1-3% 泵规定点效率值
(η)泵规定点能效限定值(η)=01=39.00%-3%=36.00% η
1⑥计算节能评价值η3)+2η)=泵规定点效率值(η泵节能评价值(03=39.00%+2=41.00% η3)能效评价(3,能效水平高于节能评价45%本项目中区给水泵规定点泵效率≥
。值41.00%3用21备/h;H=99m;N =3.0kW;高区给水泵:Q=8m (1)评价对象及其以上为高区,高区给水系统所需水量、本项目商业地块11F水压由位于地下二层的商业水泵房内高区无负压变频给
水设备供给,3、扬程8m/h高区给水泵,单级单吸清水离心泵,规定点性能:流量9。,泵效率≥35%,水泵型号25GDL4-11×99m、转速2900r/min )计算过程( 2
n①计算比转速s3,所以其比转速2900r/min、扬程99m由设计流量10m、转速/h 为:3.65nQ3.65?2900?10/360090?n15.??
η②查取未修正效率.
s3/43/4H99
查《清水离心泵能效限定值及节能评价值》(GB19762—2007),3/h 时,未修正效率η=62.00%。当设计流量为8m
③确定效率修正值△η
查《清水离心泵能效限定值及节能评价值》(GB19762—2007),当比转速n=20时,△η=32.00%。s④计算泵规定点效率值η0
泵规定点效率值(η)=未修正效率值(η)-效率修正值(△η)0η=62.00%-32.00%=30.00%
0⑤计算能效限定值η1泵规定点能效限定值(η)=泵规定点效率值(η)-3% 01η=30.00%-3%=27.00% 1⑥计算节能评价值η3泵节能评价值(η)=泵规定点效率值(η)+203
η=30.00%+2=32.00% 3(3)能效评价
本项目中区给水泵规定点泵效率≥35%,能效水平高于节能评价值32.00%。
2、居住地块给水泵
3/h;H=60m;N =4.0kW;2用1备中区给水泵:Q=30m
(1)评价对象
本项目居住地块5~19层为中区,中区给水系统所需水量、水压中区由位于地下二层的住宅水泵房内中区无负压变频给水设备供给,
3、60m/h、扬程给水泵,单级单吸清水离心泵,规定点性能:流量30m 。65%,水泵型号CR15-5转速2900r/min,泵效率≥
)计算过程(2 n ①计算比转速s3,所以其比转速2900r/min、扬程60m由设计流量30m、转速/h 为:3.65nQ3.65?2900?30/3600
82?n.?44?s3/43/4H60②查取未修正效率η
查《清水离心泵能效限定值及节能评价值》(GB19762—2007),3/h 时,未修正效率η=72.00%当设计流量为30m。
③确定效率修正值△η
查《清水离心泵能效限定值及节能评价值》(GB19762—2007),当比转速n=44.82时,△η=12.50%。s④计算泵规定点效率值η0
泵规定点效率值(η)=未修正效率值(η)-效率修正值(△η)0η=72.00%-12.50%=59.50%
0⑤计算能效限定值η1泵规定点能效限定值(η)=泵规定点效率值(η)-3% 01η=59.50%-3%=56.50% 1⑥计算节能评价值η3泵节能评价值(η)=泵规定点效率值(η)+203
η=59.50%+2=61.50%
3.
(3)能效评价
,能效水平高于节能评价本项目中区给水泵规定点泵效率≥65% 值61.50%。3 1备;N =7.5kW;2高区给水泵:Q=24m用/h;H=120m 1)评价对象(高区给水系统所需水量、20层及其以上为高区,本项目居住地块水压由位于地下二层的住宅水泵房内高区无负压变频给水
设备供给,3、扬程/h高区给水泵,单级单吸清水离心泵,规定点性能:流量24m。48%,水泵型号50GDL12-15×8≥120m、转速2900r/min,泵效率)计算过程(2 n ①计算比转速s3所以其比转速,、转速由设计流量24m2900r/min/h、扬程120m 为:3.65nQ3.65?2900?24/3600 84n?.?23?s3/43/4H120②查取未修正效率η
查《清水离心泵能效限定值及节能评价值》(GB19762—2007),3/h 时,未修正效率η=70.50%。当设计流量为24m
③确定效率修正值△η
查《清水离心泵能效限定值及节能评价值》(GB19762—2007),当比
转速n=23.84时,△η=28.00%。s④计算泵规定点效率值η0
泵规定点效率值(η)η效率修正值(△-)η未修正效率值(=)0.
η=70.50%-28.00%=42.50%
0⑤计算能效限定值η1泵规定点能效限定值(η)=泵规定点效率值(η)-3% 01η=42.500%-3%=39.50% 1⑥计算节能评价值η3泵节能评价值(η)=泵规定点效率值(η)+203η=42.50%+2=44.50% 3(3)能效评价
本项目中区给水泵规定点泵效率≥48%,能效水平高于节能评价值
44.50%。
二、变压器
1、评价对象
三相10kv电压等级、无励磁调压、额定容量1000kv·A的干式电工钢带配电变压器(SCB13-1000kV A/10/0.4kV),空载损耗830w,负载损耗为7030w。
2、计算过程
查《三相配电变压器能效限定值及能效等级》(GB20052—2013),额定容量为1000kv·A的干式配电变压器(电工钢带),其能效等级如下:
1级能效水平:空载损耗:1275w,负载损耗:6885w;
2级能效水平:空载损耗:1415w,负载损耗:7650w;
7650w;
,负载损耗:1770w级能效水平:空载损耗:3.
3、能效评价
1000kv·A配电变压器的空载损耗、负载损耗优于2级能效指标,由此,该变压器的能效等级为2级,属于节能产品。
三、风机
(1)评价对象
本项目地下用房和地下车库均设置一定数量的排风和送风机,具如下:
3/h,N=11/9kW,P=770pa,42台地下车库排风机:Q=35000 m3/h,N=11/9kW,P=276pa,42台地下车库送风机:Q=30255 m
3/h,N=3kW,P=510pa,30地下用房排风机:Q=9824 m台
3/h,N=3kW,P=610pa,30地下用房送风机:Q=8861m台
(2)计算过程
风机的单位风量耗功率(Ws)计算公式如下:
Ws=P/(3600η)
3[W/m单位风量耗功率——/h]式中:W;s P——风机全压值(Pa);
η——包含风机、电机及传动效率在内的总效率,%;
地下车库排风机单位风量耗功率:
3327 W/m/h≤0./h;75%=770/W(3600×)=0.29W/m s地下车库送风机单位风量耗功率:
3327W/m/h≤0./h)3600×=276/W(75%=0.10W/m;s地下用房排风机单位风量耗功率:
3327 W/m/h≤0./h;=0.19W/m W=510/(3600×75%)s地下用房送风机单位风量耗功率:
3327 W/m/h≤0./h;W=610/(3600×75%)=0.23W/m s(3)能效评价根据《公共建筑节能设计标准》(GB50189-2015)中风机的单位3/h,普通机械通风系统不大于0.27W/m本项目所选风量耗功率限值,风机均符合节能要求。
四、冷水机组
(1)评价对象
根据《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)的要求,额定制冷量大于1758kW时,宜选用离心式冷水机组,同时结合冷负荷计算结果对冷水机组进行选型。
地下超市选择2台KLSW-240S螺杆式冷水机组,单台制冷量为820kW,总制冷量为1640kW,略大于项目夏季冷负荷1570.13kW,且机组的总制冷量与计算冷负荷的比值不大于1.1,符合要求。
商业区选择2台LC270-P离心式冷水机组,单台制冷量为3164kW,总制冷量为6328kW,略大于项目夏季冷负荷6186.22kW,且机组的总制冷量与计算冷负荷的比值不大于1.1,符合要求。
办公区选择2台KLSW-150S螺杆式冷水机组,单台制冷量为506kW,总制冷量为1012kW,略大于项目夏季冷负荷986.40kW,且机组的总制冷量与计算冷负荷的比值不大于1.1,符合要求。
离心式冷水机组LC270-P螺杆式冷水机组、KLSW-240S本项目
和KLSW-150S螺杆式冷水机组详细参数见表1、表2和表3。
表1 KLSW-240S螺杆式冷水机组参数表
表2 LC270-P离心式冷水机组参数表
表3 KLSW-150S螺杆式冷水机组参数表
(2)计算过程
根据《冷水机组能效限定值及能源效率等级》(GB19577-2004)中规定,冷水机组能源效率限定值和能源效率等级指标详见下表。
表冷水机组能源效率限定值
表冷水机组能源效率等级指标
CC≤50 3.20 3.00 2.80 2.60 2.40
(3)能效评价
根据上表,额定制冷量小于528kW时,水冷冷水机组的能源效率限定值为3.80;额定制冷量在528kW和1163kW之间时,水冷冷水机组的能源效率限定值为4.00;额定制冷量大于1163kW时,水冷冷水机组的能源效率限定值为4.20。
本项目KLSW-240S螺杆式冷水机组的COP为4.6,大于限定值4.00,且冷水机组能源效率等级介于二级和三级之间,属于较高能效等级。LC270-P离心式冷水机组的COP为5.4,大于限定值4.20,且冷水机组能源效率等级介于二级和三级之间,属于较高能效等级。
KLSW-150S螺杆式冷水机组的COP为4.7,大于限定值3.80,且冷水机组能源效率等级为二级,属于较高能效等级。
