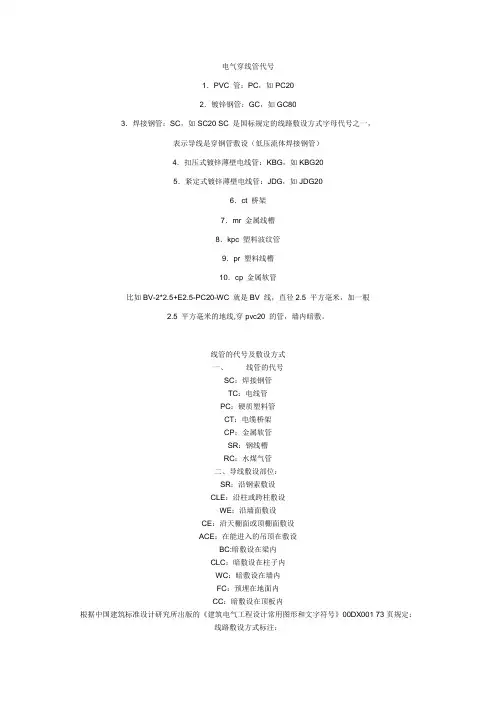

线管的代号及敷设方式
一、线管的代号
SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽
RC：水煤气管
二、导线敷设部位：
SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设
ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内
WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内
根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：
线路敷设方式标注：
穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：
M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB 直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC
沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE 地板或地面下敷设：F 另外，JDG--紧定式电线管，KBG--扣压式电线管
一，导线穿管表示
MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽
M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示
DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内
CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下
SR-沿钢索BE-沿屋架，梁WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上
穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR
塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC
暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC
电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。一般电气设计都在电气说明书上一穿管表供参考。其它电工书或电线电缆产品介绍的册子也有表供查阅。
还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。
在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？答：在下列地点要管：①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁
路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。
选择管径时，内径要比外径大50 ％。
工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前
的绝缘电阻测试—电缆敷设。
（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。
（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长
度。
（3）、电缆在桥架上垂直敷设时，电力电缆首末端及转弯、接头两
端应作固定。
（4）、塑料绝缘电缆的弯曲半径不小于电缆外径的10倍。（5）、电缆敷设时，电缆应从盘的上端引出，应避免电缆在支架上及地面磨擦拖拉，电缆表面不得有机械损伤。
（6）、电缆敷设时不宜交叉，电缆应排列整齐，电缆终端头、电缆连接处、电缆井的两端应装设标志牌、标志牌应注明线路编号（当设计无编号时，则应标明型号、规格及起讫地点），牌子字迹应清晰，不易脱落。标志牌规格宜统一，应能防腐，挂装牢固。（7）、电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入
口应封闭，管口应密封。
（8）、电缆终端头与电缆接头制作前应作好检查，保证相位正确，
采用绝缘材料应符合要求。
3、配线工程
工序：配管—管内穿线
1）本工程均为暗配管线，暗敷于装修可燃材料顶棚内、明敷于潮湿场所或埋地敷设的线路应采用金属管布线，明敷或暗敷于干燥场所的线路可采用PVC电线管。穿金属管的交流线路，不同回路、不应同管敷设，同一回路不应分管敷设。金属管明敷时的固定点间距，以及和其它管道同侧敷设和交叉时的净距，均应符合施工规范及设计要
求。
管线线路较长时，宜适当加装接线盒，直线部分不超过30m，一个弯不超过20m，二个弯不超过15m，三个弯不超过8m。
金属管敷设完后，应对根数、管径、起始点进行检查，对遗漏者及不符合图纸和现行施工规范要求的应进行修补。
2）管内穿线宜在建筑物的抹灰及地面工程结束后进行。在穿线之前，应将管中的积水及杂物清除干净。导线在管内不得有接头和扭结，其
接头应在接线盒内连接。
3）导线穿入钢管后，在导线出管口处，应装护口保护导线，在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处
管线的代号及敷设方式 一、线管的代号 SC：焊接钢管TC：电线管PC：硬质塑料管 CT：电缆桥架CP：金属软管SR：钢线槽 RC：水煤气管 二、线管敷设部位： SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内 CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内 CC：暗敷设在顶板内 三、导线敷设方式标注： SC：穿焊接钢管敷设MT：穿电线管敷设PC：穿硬塑料管敷设 FPC：穿阻燃半硬聚氯乙烯管敷设CT：电缆桥架敷设MR：金属线槽敷设 PR：塑料线槽敷设M：用钢索敷设KPC：穿聚氯乙烯塑料波纹电线管敷设CP：穿金属软管敷设DB：直接埋设TC：电缆沟敷设 CE：混凝土排管敷设： 四、导线敷设部位的标注 AB：沿或跨梁（屋架）敷设BC：暗敷在梁内AC：沿或跨柱敷设 CLC：暗敷设在柱内WS：沿墙面敷设WC：暗敷设在墙内 CE：沿天棚或顶板面敷设CC：暗敷设在屋面或顶板内SCE：吊顶内敷设 F：地板或地面下敷设 备注：JDG--紧定式电线管，KBG--扣压式电线管 一、导管种类表示方式 MT：电线管PC-PVC：塑料硬管FPC：阻燃塑料硬管 CT：桥架MR：金属线槽M：钢索 CP：金属软管PR：塑料线槽RC：镀锌钢管 二、导管敷设方式的表示方式 DB：直埋TC：电缆沟BC：暗敷在梁内 CLC：暗敷在柱内WC：暗敷在墙内CE：沿天棚顶敷设 CC：暗敷在天棚顶内SCE：吊顶内敷设F：地板及地坪下 SR：沿钢索BE：沿屋架，梁WE：沿墙明敷 三、灯具安装方式的表示 CS：链吊DS：管吊W：墙壁安装 C：吸顶R：嵌入S：支架 CL：柱上 四、导线敷设方式 SC：穿焊接钢管敷设MT：穿电线管敷设PC：穿硬塑料管敷设 FPC：穿阻燃半硬聚氯乙烯管敷设CT：电缆桥架敷设MR：金属线槽敷设 PR：塑料线槽敷设M：用钢索敷设KPC：穿聚氯乙烯塑料波纹电线管敷设CP：穿金属软管敷设DB：直接埋设TC：电缆沟敷设 五、导线敷设部位的标注 AB：沿或跨梁（屋架）敷设BC：暗敷在梁内AC：沿或跨柱敷设 CLC：暗敷设在柱内WS：沿墙面敷设WC：暗敷设在墙内 CE：沿天棚或顶板面敷设CC：暗敷设在屋面或顶板内SCE：吊顶内敷设 FC：地板或地面下敷设
. 线路敷设方式代号 PVC——用阻燃塑料管敷设DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式 L——链吊式 G———管吊式
B——壁装式 R———嵌入式 BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示2根导线 表示3根导线 表示n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W
e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯 在电气系统图上，常看到有BV -2x4 FEC20 CC.WC等标志图样。其中FEC20 CC.WC中的FEC是半硬质塑料管 CC.WC CC--顶板内暗敷WC--墙内暗敷 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管
电气管线符号 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管
导线敷设方式的表示DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 灯具安装方式的表示
CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC
导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关电缆的组成 用途代码—不标为电力电缆，K为控制电缆，P为信号电缆 绝缘代码—Z油浸纸,X橡胶，V聚氯乙烯，YJ铰链聚乙烯 导体资料代码—不标为铜，L为铝 内互层代码—Q铅包，L铝包，H橡套，V聚氯乙烯护套 派生代码—D不滴流，P干绝缘
标准文案 线管敷设方式一、线管表示方式 SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设 CLE：沿柱或跨柱敷设WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定： 线路敷设方式标注： 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
标准文案 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：F JDG--紧定式电线管 KBG--扣压式电线管 一，导线穿管表示 MT-电线管 PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架 MR-金属线槽M-钢索 CP-金属软管PR-塑料线槽RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设
CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索 BE-沿屋架，梁WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC
线管的代号及敷设方式 一、线管的代号 SC：焊接钢管，TC：电线管，PC：硬质塑料管， CT：电缆桥架，CP：金属软管，SR 钢线槽RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设，CLE：沿柱或跨柱敷设，WE：沿墙面敷设，CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设，BC:暗敷设在梁内，CLC：暗敷设在柱子内，WC：暗敷设在墙内 FC：预埋在地面内，CC：暗敷设在顶板内 中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定： 线路敷设方式标注： 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE
地板或地面下敷设：F JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷
WC: 沿墙暗敷设 CC: 暗敷设在棚内或顶板内 FC: 敷设在地面内 WE: 沿墙明敷设 BV5*16电缆线/DN40焊接钢管/金属线槽/暗敷设在墙内 线管的代号及敷设方式 一、线管的代号 SC：焊接钢管，TC：电线管，PC：硬质塑料管，CT：电缆桥架，CP：金属软管，SR 钢线槽RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设，CLE：沿柱或跨柱敷设，WE：沿墙面敷设，CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设，BC:暗敷设在梁内，CLC：暗敷设在柱子内，WC：暗敷设在墙内 FC：预埋在地面内，CC：暗敷设在顶板内 中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注： 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC
沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：F JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 穿焊接钢管敷设：SC 穿电线管敷设：MT
序号敷设方式标注名称旧代号新代号 1 用瓷瓶或瓷柱敷设CP K 2 用塑料线槽敷设XC PR 3 用金属线槽敷设MR 4 穿水煤气管敷设RC 5 穿焊接钢管敷设SC 6 穿电线管敷设DG MT 7 穿聚氯乙烯硬质管敷设VG PC 8 穿聚氯乙烯半硬质管敷设RVG FPC 9 穿聚氯乙烯塑料波纹电线管敷设KPC 10 用电缆桥架敷设CT 11用瓷夹敷设CJ PL 12用塑料夹敷设VJ PCL 13 穿金属软管敷设SPG CP 14 直接埋设DB 15 电缆沟埋设TC 16 混凝土排管埋设CE 17 沿钢索敷设SPG M 18沿屋架或跨崖架敷设LM AB 19 沿柱或跨柱敷设ZM AC 20 沿墙面敷设QM WE 或WS 21 沿天棚面或顶板面敷设PM CE 22 在能进人的吊顶内敷设PEM SCE 23 暗敷设在梁内LA BC 24 暗敷设在柱内ZA CLC 25 暗敷设在墙内QA WC 26 暗敷设在地面内DA FC 27 暗敷设在屋面或顶板内PA CC 28 暗敷设在不能进人的吊顶内PNA SCE 29 线吊式SW 30 自在器线吊式X SW 31 固定线吊式X1 SW1 32 防水线吊式X2 SW2 33 吊线器式X3 SW3 34 链吊式L CS 35 管吊式G DS 36 壁装式 B W 37 吸顶式 D C 38 嵌入式R R 39 顶棚内安装DR CR 40 墙壁内安装BR WR 41 台上安装T T 42 支架上安装J S
43 柱上安装Z CL 44 座装ZH HM PR 塑料线槽敷设 PC 硬制塑料管敷设 FPC 半硬制塑料管敷设 SC 薄电线管敷设 RC 水煤气管敷设 MR 封闭式金属线槽敷设 CT 电线桥架或托盘敷设 K 瓷瓶或拄式绝缘子敷设 PCL 塑料夹敷设 CP 蛇皮管/金属软管敷设 QR 铝合金线槽敷设 PL阻燃半硬聚乙烯管敷设 AL 铝皮线卡敷设 SR 沿钢索敷设 BE 沿屋架或跨屋架敷设 CLE 沿柱或跨柱敷设 WE 沿墙面敷设 ACE 能进入的吊顶内敷设 CE 沿顶棚面或顶板面敷设 BC 暗敷设在梁内 CLC 暗敷设在柱内 WC 暗敷设在墙内 FC 暗敷在地面 CC 暗敷在顶板内 ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管 管路敷设标注方法 SC：焊接钢管 TC：电线管镀锌或非镀锌薄钢管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 MR: 金属线槽 RC：水煤气管 KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管 导线敷设部位： CT：电缆桥架敷设
电气图纸中那些管线及敷设的字母符号表示电气图纸中那些管线及敷设 符号名称符号解释 一、电线穿线管一般有 PC PVC 管 SC KBG JDG 焊接钢管 扣压式镀锌薄壁电线管紧定式镀锌薄壁电线管 二、电气设计施工图中常用线路敷设方式 SR BE CLE WE CE ACE BC CLC WC CC ACC FC SCE 沿钢线槽敷设 沿屋架或跨屋架敷设 沿柱或跨柱敷设 沿墙面敷设 沿天棚面或顶棚面敷设 在能进入人的吊顶内敷设暗敷设在梁内 暗敷设在柱内 暗敷设在墙内 暗敷设在顶棚内 暗敷设在不能进入的顶棚内暗敷设在地面内 吊顶内敷设 , 要穿金属管 三、导线穿管表示 SC 焊接钢管
MT PC-PVC FPC CT MR M CP PR RC 电线管 塑料硬管 阻燃塑料硬管桥架 金属线槽 钢索 金属软管 塑料线槽 镀锌钢管 四、导线敷设方式的表示 DB TC BC CLC WC CE CC SCE F SR BE WE 直埋 电缆沟 暗敷在梁内 暗敷在柱内 暗敷在墙内 沿天棚顶敷设暗敷在天棚顶内吊顶内敷设 地板及地坪下沿钢索 沿屋架，梁 沿墙明敷 五、灯具安装方式的表示 CS DS W C 链吊 管吊 墙壁安装吸顶
R S CL SR BE CLE SC MT PC FPC CT MR PR M KPC CP DB TC 嵌入 支架 柱上 沿钢线槽 沿屋架或跨屋架 沿柱或跨柱 穿焊接钢管敷设 穿电线管敷设 穿硬塑料管敷设 穿阻燃半硬聚氯乙烯管敷设 电缆桥架敷设 金属线槽敷设 塑料线槽敷设 用钢索敷设 穿聚氯乙烯塑料波纹电线管敷设穿金属软管敷设 直接埋设 电缆沟敷设 六、导线敷设部位的标注 AB BC AC CLC WS WC CE CC 沿或跨梁（屋架）敷设暗敷在梁内 沿或跨柱敷设 暗敷设在柱内 沿墙面敷设 暗敷设在墙内 沿天棚或顶板面敷设暗敷设在屋面或顶板内
电气设计施工图中常用线路敷设方式 SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE :沿墙面敷设CE：沿天棚面或顶棚面敷设ACE :在能进入人的吊顶内敷设BC:暗敷设在梁内CLC :暗敷设在柱内W C:暗敷设在墙内CC:暗敷设在顶棚内ACC :暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设，要穿金属管。 一，导线穿管表示： SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管C T-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管。 二、导线敷设方式的表示： DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F -地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷。 三、灯具安装方式的表示: CS樂吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管
敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC HSM8-63C/3P、DTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/ 3P适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下
管线敷设方式的标注敷设方式： ACE：敷设于人能进入的吊顶内； ACC：暗敷设在不能进入的顶棚内； BC：暗敷设在梁内 BE：沿屋架或跨屋架敷设 CC：暗敷设在顶棚内 CE：沿天棚面或顶棚面明敷； CT：沿桥架敷设 CLC：暗敷设在柱内 CLE：沿柱或跨柱敷设 FC：暗敷地面或地板下 MR：沿金属线槽 SCE：吊顶内敷设,要穿金属管 SR：沿钢线槽敷设 WE：沿墙明敷 WC：沿墙暗敷 线路明敷部位代号： LM：沿屋架或屋架下弦敷设 ZM——沿柱敷设
PL——沿天棚敷设 QM——沿墙敷设 线路暗敷部位代号： LA—暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA—暗设在屋面内或顶棚内 DA—暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 管线敷设材质的标注 PVC——阻燃塑料管 DGL——电工钢管 VXG——塑制线槽 KRG——可挠型塑制管 KBG——紧定式（薄壁镀锌）钢管 GXG——金属线槽 FPC ——阻燃半硬聚氯乙烯管 SC ——焊接钢管
PC40——代表直径40PC管（塑料管）。 PE——代表的是"聚乙烯塑料管 关于管道等级的说明应该去＜管道等级的工程规定＞里面找 第一位的数字应该是指磅级为１５０＃ 第二位的字母应该是指材质，S表示不锈钢，C表示碳钢 第三位的数字一般就是序列号 照明灯具的标注格式为 a—b(c×d×L)/e f 例如:5—YZ402×40/2.5Ch表示5盏YZ40直管型荧光灯，每盏灯具中装设2只功率为40W的灯管，灯具的安装高度为2.5m，灯具采用链吊式安装方式。如果灯具为吸顶安装，那么安装高度可用“—”号表示。在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具，可以标注一处。 再例如:20—YU601×60/3CP表示20盏YU60型U形荧光灯，每盏灯具中装设1只功率为60W的U形灯管，灯具采用线吊安装，安装高度为3m。 照明灯具安装方式代号 D——吸顶式 G——管吊式 R——嵌入式 BR—-墙壁内安装 L——链吊式 B——壁装式 照明灯具的标注一般用于平面图中。文字标注方式 一般为 c x d x l a-b --------- f e 当灯具安装方式为吸顶安装时，则标注应为
管线代号 RVVP3X1.0 聚氯乙烯绝缘聚氯乙烯护套反屏蔽 3芯1mm铜线 SYV75-5S是分类表示射频同轴电缆Y是绝缘表示聚乙烯实芯V是护套表示聚氯乙烯75是特性阻抗表示75Ω5是绝缘标称外径表示外径为4.80±0.20mm UTP5e-4P是4对非屏蔽5类线； P是pair（对）的意思。 管路敷设标注方法 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 导线敷设部位： CT：电缆桥架敷设 SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CC：沿现浇板内暗敷设 CE：沿天棚面或顶棚面敷设 AC：吊顶内敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内
CLC：暗敷设在柱子内 wc：暗敷设在墙内 WE：沿墙明敷设 FC：预埋在地面内 cc：暗敷设在顶板内 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽
CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架
线管敷设方式 一、线管表示方式 SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设 CLE：沿柱或跨柱敷设WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX00173页规定： 线路敷设方式标注：
穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：F JDG--紧定式电线管 KBG--扣压式电线管 一，导线穿管表示 MT-电线管 PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架
MR-金属线槽M-钢索 CP-金属软管PR-塑料线槽RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊DS-管吊 W-墙壁安装C-吸顶 R-嵌入 S-支架CL-柱上 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC
管道敷设的方式及要求 1、室外管道的敷设 室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。 a）管道架空敷设 将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。按支架的高低可分为低支架、中支架和高支架三种敷设类型。 管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。 b）管道直埋敷设 直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。 管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。 c）管道管沟敷设 管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。 管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。 2、室内管道的敷设 根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。 管道沿墙、梁、柱及楼板暴露敷设称为明装。明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。 管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。 无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。 3、常用管道图例 国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。熟悉管道工程各个部件的图纸表示方式，对于安装工程预算的工程量计算和准确计价十分有帮助。给水排水制图标准 GB/T 50106-2001中规定管道类别应以汉语拼音字母表示，并符合表2-1-1的要求：表1-2-1 管道图例：
1、室外管道的敷设 室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。 a）管道架空敷设 将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。按支架的高低可分为低支架、中支架和高支架三种敷设类型。 管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。 b）管道直埋敷设 直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。 管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。 c）管道管沟敷设 管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。 管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。 2、室内管道的敷设 根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。 管道沿墙、梁、柱及楼板暴露敷设称为明装。明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。 管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。 无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。 3、常用管道图例 国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。熟悉管道工程各个部件的图纸表示方式，对于安装工程预算的工程量计算和准确计价十分有帮助。给水排水制图标准 GB/T 50106-2001中规定管道类别应以汉语拼音字母表示，并符合表2-1-1的要求：表1-2-1 管道图例：
建筑电气线管的代号及敷设方式 一、线管的代号 SC：焊接钢管。TC：电线管。PC：硬质塑料管。CT：电缆桥架。CP：金属软管。SR：钢线槽。RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设。CLE：沿柱或跨柱敷设。WE：沿墙面敷设。CE：沿天棚面或顶棚面敷设。ACE：在能进入的吊顶在敷设。BC:暗敷设在梁内。CLC：暗敷设在柱子内。WC：暗敷设在墙内。FC：预埋在地面内。CC：暗敷设在顶板内 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定： 线路敷设方式标注： 穿焊接钢管敷设：S C。穿电线管敷设：M T。穿硬塑料管敷设：P C。穿阻燃半硬聚氯乙烯管敷设：FPC。电缆桥架敷设：C T。金属线槽敷设：M R。塑料线槽敷设：P R。用钢索敷设：M。穿聚氯乙烯塑料波纹电线管敷设：KP C。穿金属软管敷设：C P。直接埋设：D B。电缆沟敷设：T C。混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：A B。。暗敷在梁内：B C。沿或跨柱敷设：A C。暗敷设在柱内：CL C。沿墙面敷设：W S。暗敷设在墙内：W C。沿天棚或顶板面敷设：C E。暗敷设在屋面或顶板内：C C。吊顶内敷设：SCE 地板或地面下敷设：F。另外，JDG--紧定式电线管，KBG--扣压式电线管一、导线穿管表示 MT-电线管。PC-PVC塑料硬管。FPC-阻燃塑料硬管。CT-桥架。MR-金属线槽。M-钢索。 CP-金属软管。PR-塑料线槽。RC-镀锌钢管。 二、导线敷设方式的表示 DB-直埋。TC-电缆沟。BC-暗敷在梁内。CLC-暗敷在柱内。WC-暗敷在墙内。CE-沿天棚顶敷设。CC-暗敷在天棚顶内。SCE-吊顶内敷设。F-地板及地坪
二，个人收集电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设，要穿金属管 三，导线穿管表示 SC：焊接钢管 MT：电线管 PC-PVC：塑料硬管 CT：桥架 MR：金属线槽 M：钢索 CP：金属软管 PR：塑料线槽 RC：镀锌钢管 四，导线敷设方式表示
DB：直埋 TC：电缆沟 BC：暗敷在梁内 CLC：暗敷在柱内 WC：暗敷在墙内 CE：沿天棚顶敷设 CC：暗敷在天棚顶内 SCE：吊顶内敷设 F：地板及地坪下 SR：沿钢索 BE：沿屋架或梁 WE：沿墙明敷 五，灯具安装方式的表示 CS：链吊 DS：管吊 W：墙壁安装 C ：吸顶 R：嵌入 S：支架 CL：柱上 SR：沿钢线槽 BE：沿屋架或跨屋架 CLE：沿柱或跨柱 SC：穿焊接钢管敷设 MT：穿电线管敷设 PC：穿硬塑料管敷设 FPC：穿阻燃半硬聚氯乙烯管敷设CT：电缆桥架敷设 MR：金属线槽敷设 PR：塑料线槽敷设 M：用钢索敷设 KPC：穿聚氯乙烯塑料波纹电线管敷设CP：穿金属软管敷设 DB：直接埋设 TC：电缆沟敷设 导线敷设部位的标注： AB：沿梁或跨梁（屋架）敷设 BC：暗敷在梁内 AC：沿柱或跨柱敷设 CLC：暗敷设在柱内
WS：沿墙面敷设 WC：暗敷设在墙内 CE：沿天棚或顶板面敷设 CC：暗敷设在屋面或顶板内 SCE：吊顶内敷设 PC：地板或地面下敷设 SC--表示镀锌钢管敷设。TC--表示镀锌电线管敷设。PC--表示阻燃PVC管敷设。 1）硬质聚氯乙烯管：系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成，耐酸碱，加热煨弯、冷却定型才可用。主要用于电线、电缆的保护套管等。管材长度一般4m/根，颜色一般为灰色。管材连接一般为加热承插式连接和塑料热风焊，弯曲必须加热进行。 （2）刚性阻燃管：为刚性PVC管，也叫PVC冷弯电线管，分轻型、中型、重型。管材长度4m/根，颜色有白、纯白，弯曲时需要专用弯曲弹簧。管子的连接方式采用专用接头插入法连接，连接处结合面涂专用胶合剂，接口密封。(PC管) （3）半硬质阻燃管：也叫PVC阻燃塑料管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得，用于电线保护，一般颜色为黄、红、白色等。管子连接采用专用接头抹塑料胶后粘接，管道弯曲自如无须加热，成捆供应，每捆100米。
BV-3x2.5-SC25-FC 意思是直径25焊接钢管埋地敷设，内穿3根2.5mm2铜导线。 F ：沿地 C 暗设SC 焊接钢管CC ：沿天棚暗设 ZRA-YJV-6KV-3*185 6千伏3芯185m㎡/芯 A级阻燃铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 Y J V 分别的定义 Y--聚乙烯 J--交联 V--聚氯乙烯 全称：交联聚乙烯护套聚氯乙烯绝缘电力电缆 YJV-2x2x1.0表示规格为两对2×1.0mm2铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆。 zrn—yjv—5x10 交联聚乙烯绝缘阻燃耐火电缆：5根10平方mm的线。 电气图上BV-2*https://www.doczj.com/doc/3d38969.html, BV-2*2.5：两芯铜芯聚氯乙烯绝缘塑料线 pc15：硬质塑料管 CC-暗敷在天棚顶内 WC-暗敷在墙内 电线DZ47/3P-32A BV-5X4 SC25 FC WC DZ47/3P-63A－－－三相整定值为63A的空气开关； YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆5x16为5根截面积为16平方mm的电缆； SC40 －－－－穿规格为40的焊接钢管 FC－－－－－暗敷在地面内 WC－－－－－暗敷在墙内
（2超五类4P UTP+2RVB-2X0.5) SC25 WC.FC 第一个2是两根，超五类就是超五类双绞线，4P是一根线缆里有四对线芯，UTP是非屏蔽双绞线，第二个2也是两根，RVB是铜芯聚氯乙烯绝缘平型连接软线，第三个2是两芯，0.5是每芯的线径，SC25是直径25mm的钢管（就是这些线都穿在这根钢管里面），WC 是墙内暗敷，FC是暗敷在地面内 BV-3*10-SC25-FC.WC 三根10平方mm的电线穿25钢管，沿墙、地面暗敷 以下是我收集的电气设计施工图中常用线路敷设方式： SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽
电气图纸中敷设方式符号表示大全一、导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二、导线敷设方式表示 DB-直埋
TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三、灯具安装方式的表示CS-链吊 DS-管吊
W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE
地板或地面下敷设：FC DTQ30-32/2P 这两个是两种塑壳断路器的型号 HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 四、型号的含义 R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同

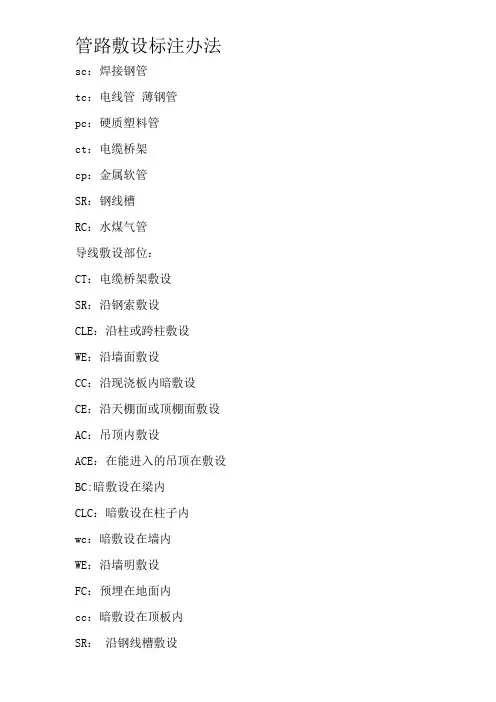

管路敷设标注方法 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 导线敷设部位： CT：电缆桥架敷设 SR：沿钢索敷设 CLE：沿柱或跨柱敷设WE：沿墙面敷设 CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设 ACE：在能进入的吊顶在敷设BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 WE：沿墙明敷设
