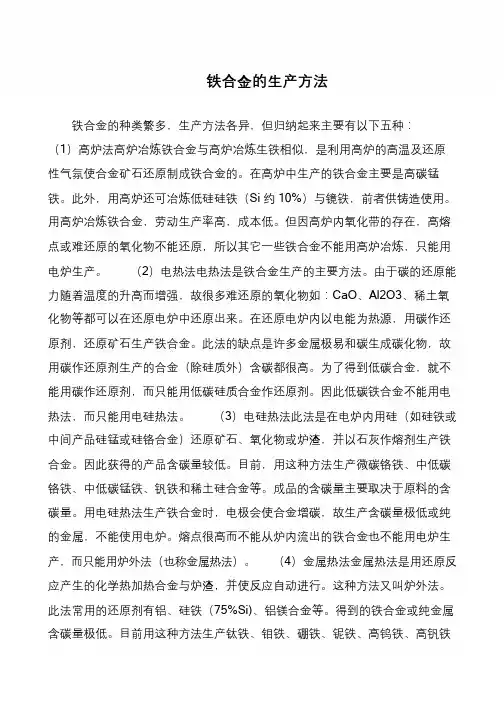

铁合金的五种生产方法
【保护视力色】【打印】【进入论坛】【评论】【字号大中小】2006-11-12 14-03 中国钢铁新闻网铁合金的种类繁多，生产方法各异，但归纳起来主要有以下五种：
（1）、高炉法高炉冶炼铁合金与高炉冶炼生铁相似，是利用高炉的高温及还原性气氛使合金矿石还原制成铁合金的。在高炉中生产的铁合金主要是高碳锰铁。此外，用高炉还可冶炼低硅硅铁（Si约10%）与镜铁，前者供铸造使用。用高炉冶炼铁合金，劳动生产率高，成本低。但因高炉内氧化带的存在，高熔点或难还原的氧化物不能还原，所以其它一些铁合金不能用高炉冶炼，只能用电炉生产。
（2）、电热法电热法是铁合金生产的主要方法。由于碳的还原能力随着温度的升高而增强，故很多难还原的氧化物如：CaO、Al2O3、稀土氧化物等都可以在还原电炉中还原出来。在还原电炉内以电能为热源，用碳作还原剂，还原矿石生产铁合金。此法的缺点是许多金属极易和碳生成碳化物，故用碳作还原剂生产的合金（除硅质外）含碳都很高。为了得到低碳合金，就不能用碳作还原剂，而只能用低碳硅质合金作还原剂。因此低碳铁
合金不能用电热法，而只能用电硅热法。
（3）、电硅热法此法是在电炉内用硅（如硅铁或中间产品硅锰或硅铬合金）还原矿石、氧化物或炉渣，并以石灰作熔剂生产铁合金。因此获得的产品含碳量较低。目前，用这种方法生产微碳铬铁、中低碳铬铁、中低碳锰铁、钒铁和稀土硅合金等。成品的含碳量主要取决于原料的含碳量。用电硅热法生产铁合金时，电极会使合金增碳，故生产含碳量极低或纯的金属，不能使用电炉。熔点很高而不能从炉内流出的铁合金也不能用电炉生产，而只能用炉外法（也称金属热法）。
（4）、金属热法金属热法是用还原反应产生的化学热加热合金与炉渣，并使反应自动进行。这种方法又叫“炉外法”。此法常用的还原剂有铝、硅铁（75%Si）、铝镁合金等。得到的铁合金或纯金属含碳量极低。目前用这种方法生产钛铁、钼铁、硼铁、铌铁、高钨铁、高钒铁与金属铬等。
（5）、转炉法此法是将液态的高碳合金（如高碳铬铁）兑入转炉，吹氧脱碳，得到中低碳合金。铁合金的种类虽多，但99%的铁合金是用上述五种方法生产的。
责编：吕林来源：中国钢铁新闻网综合
1
铁合金生产一些常见知识简介 1、矿热炉和精炼炉的区别？以及各自的优缺点？ 铁合金的生产方法，按照使用设备的不同，可分为电炉法、高炉法、炉外法、转炉法、及真空电阻炉法。 电炉法又分为矿热炉法和精炼炉法。 矿热炉是矿石加热还原电炉的简称。矿热炉法是以碳作还原剂还原矿石生产铁合金的一种工艺方法。其生产过程是，将炉料连续加入炉内，并将电极插埋于炉料中，依靠电弧和电流通过炉料而产生的电弧热和电阻热，进行埋弧还原冶炼操作，熔化还原产生的金属和熔渣集聚在炉底，并通过出铁口定时出铁出渣。生产过程是连续进行的。用此方法生产的品种主要有硅铁、硅钙合金、工业硅、高碳锰铁、硅锰合金、高碳铬铁、硅铬合金、镍铁等。 精炼炉法又称为电弧炉法，其原意是指将初级铁合金用电弧炉进行精炼降低杂质元素而得到精炼铁合金产品的一种工艺方法，一般是用硅（硅质合金）、铝等作还原剂生产含碳量低的铁合金产品，依靠电弧热、硅氧或铝氧反应热进行冶炼，炉料从炉顶或炉门加入炉内，整个冶炼过程分为引弧、加料、熔化、精炼和出铁等五道工序。生产过程是间歇进行的，即每炉一个循环。主要生产的品种有：中、低碳锰铁，中、低、微碳铬铁，钒铁等。我公司用精炼炉生产镍铁，严格地说不是一个精炼过程，而是一种电碳热熔分冶炼工艺，只是沿用了传统铁合金生产精炼炉法的称谓而已。 矿热炉法和精炼炉法的主要特点和差别：
A矿热炉设备较复杂，而精炼炉设备相对较简单； B生产工艺流程方面，矿热炉是连续进行的，而精炼炉法是间歇进行的； C操作控制方面，矿热炉相对较难，而精炼炉相对较为容易； D在铁合金生产领域，矿热炉法较易实现大型化规模化，而精炼炉法则受到局限； E矿热炉生产效率较高，而精炼炉生产效率相对较低； F矿热炉一般使用自焙电极，电极插入炉料较深，为埋弧操作，而精炼炉一般使用石墨电极，电极插入炉料较浅，为遮弧操作； G就我公司目前镍铁生产而言，精炼炉产品P、S杂质含量可控制得较低，且已实现矿石热装，从而电耗较低，而矿热炉使用烧结矿，没有热装，电耗较高，环境控制较难，这在广西金源公司采用的回转窑加矿热炉工艺后将会有根本的改变。 2、从统计学的角度，每种合金产品需要重点关注的指标有哪些？每个指标的意义及其影响因素？ 原则上来讲，就是要关注在成本构成中所占比例较大的指标。 A产量，是所有生产指标体系中最基础的首要指标。影响产量的主要因素有：设备的正常运行率、电气制度的合理选择、原辅料的性质、配料的合理性（熔剂、还原剂用量适度，渣型合理）、操作的稳定性和管理水平等。 B质量，是其它指标的前提，产品质量不符合要求，则产量和成本也就无从谈起。影响质量的主要因素有：原辅料质量是否满足工艺
“十二五”我国铁合金行业发展趋势解析 我国是钢铁生产大国，也是铁合金生产大国，目前我国铁合金的产量约占世界总产量的40%。铁合金是炼钢必备辅料，使用量约占钢产量的4%左右。我国钢铁工业做强做优离不开铁合金行业的支撑，铁合金行业未来如何发展是目前困惑国内铁合金行业发展的主要矛盾。 我国铁合金行业现状与发展方向 我国铁合金行业整体状况较世界先进水平差距较大。我国铁合金企业的数量、产能自2000年以来的800余家、900万吨，迅速发展到1800家之多，产能跃升至3600万吨以上。而目前我国钢铁工业对铁合金的需求量只有2400万～2500万吨，实际产能过剩约1/3，且新增产能每年大于200万吨，产能过剩趋势的矛盾将不断加剧。预计“十二五”期间我国钢产量不会超过8亿吨，对铁合金需求量不会超过3000万吨，铁合金进出口量目前乃至未来的逆差还将进一步加大。同时，铁合金生产企业布局分散、绝大多数企业规模小、电炉容量低(6300KVA电炉及以下约占1/3)、设备简陋、污染严重、节能环保不达标。时至今日，进入我国《铁合金行业准入条件》企业尚不到总量的一半，在产业布局、产品结构、生产技术、工艺装备、从业人员素质等方面存在的问题也已严重地制约着我国铁合金行业的进步。 我国钢铁工业提出在“十二五”期间要加快实现“四个转变”，即由追求产量扩张(靠增加资源投入)向注重品种质量效益提高(靠科技进步、科学管理、人才成长)的集约化转变;由只注重钢铁主业发展，
向既做强钢铁主业又向钢铁下游产业链延伸的多元化转变;由过去多在内陆发展，向沿海和靠近原料及用户的地区转变;由消化引进技术集成创新，向更多的原始发明创新、能引导行业发展的方向转变。铁合金行业发展要适应钢铁工业发展，钢铁工业的“四个转变”同样适用于铁合金行业。 优化产业布局，向具有资源优势的区域转移 具有煤、水、电、运、钢、原料优势的区域是铁合金产业布局的首选。铁合金行业属于高耗能、资源依存度高的行业。电与矿是铁合金生产的基本要素，而电与水、煤息息相关，靠近资源才能取得优势。同样，矿资源更加重要。我国铬矿资源严重匮乏，目前分布在13个地区的资源潜力为3100万吨，其中仅西藏保有量较多，但也只有425万吨。目前我国锰矿资源储量的金属量为1.4亿吨，居世界第5位，主要集中在湖南、广西、云南、贵州、重庆、辽宁等地，随着开采量增加，品位会越来越低，使用价值递减，未来一定时期将会枯竭，也会与铬矿一样要依赖进口。低品位红土镍矿则全部依赖进口，只有硅石、石灰石储量丰富。为此，锰、铬、镍生产企业应侧重在沿海地区布局，以便于减少原料海运费及火运、汽运费用。同时，生产锰、铬、镍、硅铁的企业下游主要用户是钢厂，铁合金产品也要考虑周边钢厂运距及品种对应问题。 加快技术进步，逐步达到世界先进水平 持续地优化生产工艺和提高技术装备水平是必经过程。10多年来，我国铁合金行业虽然发展迅猛，但生产工艺、技术装备水平比较
现代钢铁生产工艺流程报告 冶金E101 4101101X 现代钢铁企业的主要生产流程大致为铁矿石原料经过烧结、球团处理后，采用高炉生产铁水，经铁水预处理后，由转炉炼钢、炉外精炼至合格成分钢水，然后连铸浇铸成钢坯，钢坯经过轧制，制成各类成品。 在钢铁生产工艺中烧结和球团是两种不同的造块方法，但是他们都是将细粒（粉状）物料通过反应变成块状物料，并在物理性能和化学组成上能满足下一步加工要求。烧结是将矿料经过烧结台车燃烧、粉碎、冷却、筛选等工艺造块的方法。球团时先将粉矿加适量的水分和粘结剂制成粘度均匀、具有足够强度的生球，经干燥、预热后在氧化气氛中焙烧，使生球结团，制成球团矿。 烧结矿和球团矿经过不同的筛选过程，得到的成品会在炼铁中得到使用。 烧结过程中产生的粉尘必须经过除尘处理，得到的粉尘属于矿料粉末，会进行回收再次加工。烧结产生的余热可以进行发电。 炼铁是将铁矿石冶炼成铁水的过程。铁矿石、焦炭和熔剂等按规定配料比由炉顶装料装置分批送入高炉，并使炉内料面保持一定高度。焦炭和矿石在炉内形成交替分层结构。矿石料在下降过程中逐步被还原、熔化成铁和渣，聚集在炉缸中，定时从铁口、渣口放出。在炼铁过程中，从高炉下部的风口吹进热风（1000-1300℃），喷入燃料。在高温下焦炭中的碳和喷吹物中的碳生产的一氧化碳将铁矿石中的氧夺取出来，得到铁。铁矿石通过还原反应练出生铁，铁水通过出铁口放出，矿石中的脉石、焦炭及喷吹物中的灰分与加入炉内的石灰石等熔剂结合生产炉渣，从出铁口和出渣口分别排出。矿渣可以回收用作水泥生产的原料。煤气从炉顶导出，经除尘后，另作他用。高炉生产是连续进行的，一般情况下，一代高炉能连续生产几年到几十年。 冶炼好的铁水经过鱼雷罐车拉至炼钢厂进行炼钢。 炼钢是在转炉中进行的，以铁水、废钢、铁合金为主要原料，通过氧化反应脱碳、升温、合金化的过程。他的主要任务是脱硫、脱氧、脱磷、脱碳，去除有害气体和非金属夹杂物，提高温度和调整成分。磷对大多数钢来说是有害元素，它在钢中的含量高会引起“冷脆”，从高温到零摄氏度一下，钢
附件1 铁合金、电解金属锰行业规范条件 为促进铁合金、电解金属锰行业结构调整和优化升级，引导和规范铁合金、电解金属锰企业投资和生产经营，依据国家相关法律法规、产业政策和标准规范，制定本规范条件。 一、总则 （一）本规范条件适用于新（改、扩）建铁合金、电解金属锰生产企业。鼓励现有企业对照本规范条件有关要求积极进行技术改造，努力提升工艺技术、节能环保、安全生产等水平。 （二）本规范条件所称铁合金是指采用矿热炉生产的硅铁、工业硅、锰硅合金、高碳锰铁、高碳铬铁、镍铁，其他铁合金品种（含高炉生产的镍铁）暂不纳入规范条件。 （三）本规范条件所称电解金属锰是指锰矿酸浸获得锰盐溶液，经电解槽电解生产的金属锰。 二、生产布局 （一）铁合金、电解金属锰生产企业须符合全国主体功能区规划、区域规划、土地利用规划、节能减排规划、环境保护规划、安全生产规划等规划要求。 （二）铁合金、电解金属锰生产企业应布设在工业园区或工业集中区内。在依法依规设立的自然保护区、风景名胜
区、文化遗产保护区、饮用水水源保护区、生态功能保护区，以及森林公园、地质公园、湿地公园等特殊保护地，不得建设铁合金、电解金属锰生产企业。 （三）铁合金、电解金属锰生产企业卫生防护距离应符合相关国家标准和规范要求。 三、工艺装备 （一）主体工艺装备 1.硅铁、工业硅矿热炉应采用矮烟罩半封闭型，锰硅合金、高碳锰铁、高碳铬铁矿热炉应采用全封闭型，镍铁矿热炉采用矮烟罩半封闭或全封闭型，矿热炉容量≥25000千伏安（革命老区、民族地区、边疆地区、贫困地区矿热炉容量≥12500千伏安），同步配套余热和煤气综合利用设施。 2.电解金属锰单条生产线（1台变压器）规模应达到10000吨/年及以上，单个厂区生产规模达到30000吨/年及以上；化合槽有效容积≥250立方米，配备酸雾吸收装置。 （二）环保、节能、安全及综合利用设施 1.铁合金生产原料的贮存应采用封闭料场，加工处理采用高效节能的预处理系统，配料和上料采用自动化控制操作系统；原料加工处理、配料、上料等粉尘产生部位，配备除尘及回收处理装置。 2.铁合金矿热炉应配套机械化加料或加料捣炉机操作系统，配备干法布袋除尘或其他先进的烟气除尘装置，炉前配套机械化出铁出渣系统；烧结机和回转窑应同步配套建设烟
附件 铁合金行业准入条件（2015年修订） (征求意见稿) 为引导铁合金行业投资，规范企业生产经营秩序，提升技术装备和节能环保水平，促进行业可持续发展，依据国家有关法律法规、产业政策和标准规范，制定本准入条件。 一、总则 （一）本准入条件适用于新（改、扩）建铁合金、电解金属锰项目。 （二）本准入条件所称铁合金是指用矿热炉生产硅铁、工业硅、锰硅合金、高碳锰铁、高碳铬铁。 （三）本准入条件所称电解金属锰是指锰矿经酸浸出获得锰盐后，经电解槽电解生产金属锰。 二、生产布局 （一）新（改、扩）建铁合金、电解金属锰项目须符合国家和省（区、市）主体功能区规划、区域规划、行业发展规划、城市建设发展规划、城市环境总体规划、土地利用规划、节能减排规划、环境保护和污染防治规划等要求。
（二）新（改、扩）建铁合金、电解金属锰项目须布设在工业园区内。在依法依规设立的自然保护区、风景名胜区、文化遗产保护区、世界文化自然遗产和森林公园、地质公园、湿地公园，以及饮用水保护区、生态功能保护区等特殊保护地，不得建设铁合金、电解金属锰项目。 （三）铁合金、电解金属锰生产企业卫生防护距离应符合相关国家标准或规范要求。 三、工艺与装备 （一）主体工艺装备 1.新（改、扩）建硅铁、工业硅矿热炉须采用矮烟罩半封闭型，锰硅合金、高碳锰铁、高碳铬铁采用全封闭型，容量≥25000千伏安，配套余热和煤气综合利用设施。 2.新（改、扩）建电解金属锰单条生产线（1台变压器）规模须达到10000吨/年及以上，单个厂区生产规模达到30000吨/年及以上。化合槽有效容积≥250立方米，配备酸雾吸收装置。 （二）环保、安全、综合利用设施 1.铁合金生产原料加工处理须配套破碎、筛分、干燥、球团或烧结、预还原系统。原料场要采用料棚、料仓等贮料方式，减少粉尘无组织排放。配料和上料采用自动化控制操作系统。原料加工处理、配料、上料等粉尘产生部位，配备除尘回收处理装置。球团或烧结工序应配备脱硫装置。
钢铁生产工艺流程 炼焦生产流程：炼焦作业是将焦煤经混合，破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。资源来源：台湾中钢公司网站。
烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机，由点火炉点燃细焦炭，经由抽气风车抽风完成烧结反应，高热之烧结矿经破碎冷却、筛选后，送往高炉作为冶炼铁水之主要原料。资源来源：台湾中钢公司网站。
高炉生产流程：高炉作业是将铁矿石、焦炭及助熔剂由高炉顶部加入炉内，再由炉下部鼓风嘴鼓入高温热风，产生还原气体，还原铁矿石，产生熔融铁水与熔渣之炼铁制程。资源来源：台湾中钢公司网站。
转炉生产流程：炼钢厂先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送二次精炼处理站(RH真空脱气处理站、Ladle Injection盛桶吹射处理站、VOD真空吹氧脱碳处理站、STN搅拌站等)进行各种处理，调整钢液成份，最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品。资源来源：台湾中钢公司网站。
连铸生产流程：连续铸造作业乃是将钢液转变成钢胚之过程。上游处理完成之钢液，以盛钢桶运送到转台，经由钢液分配器分成数股，分别注入特定形状之铸模内，开始冷却凝固成形，生成外为凝固壳、内为钢液之铸胚，接着铸胚被引拔到弧状铸道中，经二次冷却继续凝固到完全凝固。经矫直后再依订单长度切割成块，方块形即为大钢胚，板状形即为扁钢胚。此半成品视需要经钢胚表面处理后，再送轧钢厂轧延。资源来源：台湾中钢公司网站。
一种锰铝钛铁合金生产工艺的介绍 作者： 所属系别：锰 关键字：锰 发布日期： 2010年01月11日 17:56 编者按： 本发明涉及一种用准沸腾钢工艺冶炼焊条钢的脱氧及合金化添加剂，特别是锰铝钛铁合金。 目前，用准沸腾钢工艺冶炼焊条钢的脱氧及合金化添加剂主要为锰铝铁合金，如中国专利92107299公开的“铝锰铁复合脱氧剂”，其组分为（重量百分比）：铝20—26%，锰30—35%，铁38—48%，余量为杂质。用铝锰铁合金生产的焊条在使用时有时出现焊缝开裂现象，其原因之一是由于焊缝金属中氢、氮的溶解析出所致，特别是当钢中同时含有游离的氢、氮时，会显著增加焊缝金属的冷脆倾向。虽然可以通过对钢材的预热及严格烘烤部分消除氢的不利影响，但是氮的有害作用则难以消除。 本发明目的是提供一种锰铝钛铁合金，作为脱氧和合金化添加剂，消除氮、氢的影响，减少生产的焊条在使用时出现焊缝开裂现明，解决现有技术存在的上述问题。 本发明目的是通过如下技术方案实现的。 锰铝钛铁合金各组分的重量百分比为：锰30—40%，铝15—28%，钛1.0—4.0%，铁23—43%，其余为杂质，杂质中包括碳、硅、磷、硫等。 本发明较佳的成分范围是：锰36—40%，铝15—19%，钛1.5—3.0%，铁28—38%，其余为杂质，杂质中包括碳、硅、磷、硫等。本发明最佳的成分范围是：锰36%，铝19%，钛2.0%，铁38%，其余为杂质，杂质中包括碳、硅、磷、硫等。
采用本发明锰铝钛铁合金作为冶炼焊条钢的脱氧及合金化添加剂除具有普通锰铝铁合金的脱氧及合金化作用外，还具有如下特点： 1.由于含钛而形成的三元复合脱氧交互作用进一步提高了金属的脱氧能力。 2.由于钛和氮的亲和力高于铝与氮的亲和力（TiN和AlN二才在1500℃的生成自由能差为-10101.2J/.atom),当钢中二者含量相同时优先生成TiN。 3.由于钛和氧结合生成TiO2的能力远小于铝和氧生成Al2O3能力（二者在1600℃生成自由能之差为-205540.5J/g.atom），因此在同等条件下铝优先与氧结合形成Al2O3，Ti则残留在钢中。 4.焊条中的碳、硅、铝等的含量应尽可能低，而含Ti为0.02%时对焊条钢电阻率的不利影响要比上述元素低得多。 5.由于焊条钢中含有0.006%氮时，它与0.02%的钛达到最佳配比1.15≤Ti/N≤3.4，从而显著改善焊缝性能，这是因为钛固定了含缝金属中的氮形成的TiN，致使由氢、氮引起的冷脆性得到抑制，而TiN粒子对氢捕获有陷阱作用，亦使氢的不利作用难以发挥，TiN粒子的细化晶粒作用，使解里断裂单元得到细化，从而提高缩性和改善焊缝韧性，减少焊缝开裂。 以下结合实施对本发明作进一步叙述： 附表为本发明实施例中各组分的含量（重量百分比） 该合金由中频感应炉冶炼，所用原料为复合国家标准。有确定化学成分的锰铁、钛铁和纯铝，所用废钢为含碳量在0.3%以下的低碳钢，按各元素的吸收率严格计算各元素的加入量。开炉前，向炉辟加入少许覆盖剂，然后加入20%铝，同时加入废钢，废钢开始深溶
铁合金基本概述 1.1 铁合金的定义、分类、用途 1.1.1铁合金的定义 铁合金是由一种或两种以上的金属或非金属元素与铁元素融合在一起的合金。例如，硅铁是硅与铁形成的Fe2Si、Fe5Si3、FeSi、FeSi2等硅化物，它们是硅铁的主要组分，硅铁中的硅主要以FeSi和FeSi2形式存在，特别是FeSi较为稳定。不同成分硅铁的熔点也不相同，例如45%硅铁熔点为1260℃，75%硅铁为1340℃。锰铁是锰与铁的合金，其中也含有碳、硅、磷等少量其他元素，依其碳含量的不同，锰铁分为高碳锰铁、中碳锰铁和低碳锰铁。含有足够硅量的锰铁合金称为硅锰合金。 铁合金不是可以直接使用的金属材料，而是主要作为钢铁生产和铸造业的脱氧剂、还原剂及合金添加剂的中间原料。 1.1.2铁合金的分类 随着现代科学技术的发展，各个行业对钢材的品种、性能的要求越来越高，从而对铁合金也提出了更高的要求。铁合金品种繁多，分类方法也多，一般按以下方法分类： 1、按铁合金中主元素分类，可分为：硅、锰、铬、钒、钛、钨、钼等系列铁合金。 2、按铁合金中碳含量分类，可分为：高碳、中碳、低碳、微碳、超微碳等品种。
3、按生产方法分类，可分为：高炉铁合金，包括高炉高碳锰铁、低硅锰合金、低硅铁等；电炉铁合金，包括高碳锰铁、高碳铬铁、硅铁、硅锰合金、硅铬合金、硅铝合金、硅钙合金、磷铁、中低碳和微碳铬铁、中低碳锰铁、精炼钒铁等；炉外法（金属热法）铁合金，包括金属铬、钼铁、钛铁、硼铁、锆铁、高钒铁等；真空固态还原法铁合金，包括超微碳真空铬铁、氮化铬铁、氮化锰铁等；转炉铁合金，包括转炉中碳铬铁、转炉低碳铬铁、转炉中碳锰铁等；电解法铁合金，包括电解金属铬、电解金属锰等。此外，还有氧化物压块与发热铁合金等特殊铁合金。 4、按多元铁合金所含有的两种或两种以上合金元素分类，主要品种有硅铝合金、硅钙合金、硅锰铝合金、硅钙铝合金、硅钙钡合金、硅铝钡钙合金等。 各国根据炼钢的要求，把各种产品又分为若干个牌号。我国国家颁发的铁合金标准有几百个牌号，在铁合金品种中硅、锰、铬三大系列铁合金的生产量最大，约占铁合金总产量的90%以上。在硅、锰、铬三大铁合金系列中，硅铁、硅锰、铬铁是产量最大的品种，因此，本报告也主要分析这三个品种的产供销等情况。 1.1.3铁合金的用途 铁合金是钢铁工业和机械铸造行业必不可少的重要原料之一。随着我国钢铁工业的持续、快速发展，钢的品种不断扩大和
铁合金的五种生产方法 【保护视力色】【打印】【进入论坛】【评论】【字号大中小】2006-11-12 14-03 中国钢铁新闻网铁合金的种类繁多，生产方法各异，但归纳起来主要有以下五种： （1）、高炉法高炉冶炼铁合金与高炉冶炼生铁相似，是利用高炉的高温及还原性气氛使合金矿石还原制成铁合金的。在高炉中生产的铁合金主要是高碳锰铁。此外，用高炉还可冶炼低硅硅铁（Si约10%）与镜铁，前者供铸造使用。用高炉冶炼铁合金，劳动生产率高，成本低。但因高炉内氧化带的存在，高熔点或难还原的氧化物不能还原，所以其它一些铁合金不能用高炉冶炼，只能用电炉生产。 （2）、电热法电热法是铁合金生产的主要方法。由于碳的还原能力随着温度的升高而增强，故很多难还原的氧化物如：CaO、Al2O3、稀土氧化物等都可以在还原电炉中还原出来。在还原电炉内以电能为热源，用碳作还原剂，还原矿石生产铁合金。此法的缺点是许多金属极易和碳生成碳化物，故用碳作还原剂生产的合金（除硅质外）含碳都很高。为了得到低碳合金，就不能用碳作还原剂，而只能用低碳硅质合金作还原剂。因此低碳铁 合金不能用电热法，而只能用电硅热法。 （3）、电硅热法此法是在电炉内用硅（如硅铁或中间产品硅锰或硅铬合金）还原矿石、氧化物或炉渣，并以石灰作熔剂生产铁合金。因此获得的产品含碳量较低。目前，用这种方法生产微碳铬铁、中低碳铬铁、中低碳锰铁、钒铁和稀土硅合金等。成品的含碳量主要取决于原料的含碳量。用电硅热法生产铁合金时，电极会使合金增碳，故生产含碳量极低或纯的金属，不能使用电炉。熔点很高而不能从炉内流出的铁合金也不能用电炉生产，而只能用炉外法（也称金属热法）。 （4）、金属热法金属热法是用还原反应产生的化学热加热合金与炉渣，并使反应自动进行。这种方法又叫“炉外法”。此法常用的还原剂有铝、硅铁（75%Si）、铝镁合金等。得到的铁合金或纯金属含碳量极低。目前用这种方法生产钛铁、钼铁、硼铁、铌铁、高钨铁、高钒铁与金属铬等。 （5）、转炉法此法是将液态的高碳合金（如高碳铬铁）兑入转炉，吹氧脱碳，得到中低碳合金。铁合金的种类虽多，但99%的铁合金是用上述五种方法生产的。 责编：吕林来源：中国钢铁新闻网综合 1
本文是我根据我的上传的上一个文库资料继续修改的，以前那个因自己也没有吃透，没有条理性，现在这个是我在基本掌握高炉冶炼的知识之后再次整理的，比上次更具有系统性。同时也增加了一些图片，增加大家的感性认识。希望本文对你有所帮助。 本次将高炉炼铁工艺流程分为以下几部分： 一、高炉炼铁工艺流程详解 二、高炉炼铁原理 三、高炉冶炼主要工艺设备简介 四、高炉炼铁用的原料 附：高炉炉本体主要组成部分介绍以及高炉操作知识 工艺设备相见文库文档：
一、高炉炼铁工艺流程详解 高炉炼铁工艺流程详图如下图所示：
二、高炉炼铁原理 炼铁过程实质上是将铁从其自然形态——矿石等含铁化合物中还原出来的过程。 炼铁方法主要有高炉法、 直接还原法、熔融还原法等，其 原理是矿石在特定的气氛中（还 原物质CO、H2、C；适宜温度 等）通过物化反应获取还原后的 生铁。生铁除了少部分用于铸造 外，绝大部分是作为炼钢原料。 高炉炼铁是现代炼铁的主 要方法，钢铁生产中的重要环节。 这种方法是由古代竖炉炼铁发展、改进而成的。尽管世界各国研究发展了很多新的炼铁法，但由于高炉炼铁技术经济指标良好，工艺简单，生产量大,劳动生产率高,能耗低，这种方法生产的铁仍占世界铁总产量的95％以上。 炼铁工艺是是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例自高炉炉顶装入高炉，并由热风炉在高炉下部沿炉周的风口向高炉内鼓入热风助焦炭燃烧（有的高炉也喷吹煤粉、重油、天然气等辅助燃料），在高温下焦炭中的碳同鼓入空气中的氧燃烧生成的一氧
化碳和氢气。原料、燃料随着炉内熔炼等过程的进行而下降，在炉料下降和上升的煤气相遇，先后发生传热、还原、熔化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的熔剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。同时产生高炉煤气，炉渣两种副产品，高炉渣铁主要矿石中不还原的杂质和石灰石等熔剂结合生成，自渣口排出后，经水淬处理后全部作为水泥生产原料；产生的煤气从炉顶导出，经除尘后，作为热风炉、加热炉、焦炉、锅炉等的燃料。炼铁工艺流程和主要排污节点见上图。
我国锰系合金生产工艺介绍 锰铁：锰和铁组成的铁合金。主要分类：高碳锰铁（含碳7%）、中碳锰铁（含碳1.0～1.5%）、低碳锰铁（含碳0.5%）、金属锰、镜铁、硅锰合金。 高炉冶炼 一般采用1000米3以下的高炉，设备和生产工艺大体与炼铁高炉相同。锰矿石在由炉顶下降的过程中，高价的氧化锰（MnO2，Mn2O3，Mn3O4）随温度升高，被CO逐步还原到MnO。但MnO只能在高温下通过碳直接还原成金属，所以冶炼锰铁需要较高的炉缸温度，为此炼锰铁的高炉采用较高的焦比（1600公斤/吨左右）和风温（1000℃以上）。为降低锰损耗，炉渣应保持较高的碱度（CaO/SiO2大于1.3）。由于焦比高和间接还原率低，炼锰铁高炉的煤气产率和含CO量比炼铁高炉高，炉顶温度也较高（350℃以上）。富养鼓风可提高炉缸温度，降低焦比，增加产量，且因煤气量减少可降低炉顶温度，对锰铁的冶炼有显著的改进作用。 电炉冶炼 近年来，国内外众多铁合金厂家就如何在硅锰冶炼中提高锰元素回收率，进行了深入的研究和时间。虽然在工艺配比、渣型选择、配送点制度等方面存在不尽相同的观点，但这些厂家均通过时间提高了回收率。“精料入炉，优化配料”是合金生产的发展方向之一，不同理化性能原料的搭配在很大程度上影响着铁合金的各项经济技术指标。 提高入炉有效功率。电炉设备参数和电器操作制度对炉内冶炼熔池温度影响较大，温度差异直接影响化学反应速率。根据设备参数及实际原料条件合理地选择供电制度，确定合适的二次电压、二次电流、有功功率，使电炉熔池和极心圆功率密度达到最理想状态，电炉甚至可以通过超负荷运行来确保熔池达到足够高的冶炼温度。温度越高，MnO和SiO2还原进入合金的程度越大，其中MnO和SiO2对还原温度的要求更高。在铁合金电炉内，主要存在由电能向热能的转化，即提高有效入炉功率有利于提高炉膛温度，同时有利于促进Mn和Si的还原。 选择合理的工艺制度。锰硅合金炉料配比以精料入炉为原则，入炉原料的有效成分应包括Mn、Fe、SiO2的总和（下问题到的有效成分皆同上），有效成分越高，即主要元素的富集度越高，越有利于增大
铁合金生产企业分布情况 山西：铬铁、锰铁、硅锰 宁夏：硅铁 青海：铬铁、硅铁 四川：铬铁 内蒙：硅铁、铬铁、镍生铁 吉林铁合金有限责任公司 吉林市和平街21号 45.9万吨 多品种 广西八一铁合金（集团）有限责任公司 来宾市凤凰镇 28万吨 碳锰、 贵州龙里龙腾铁合金有限责任公司 龙里县龙山镇茅草冲10号 25万吨 硅锰 五矿（贵州）铁合金有限责任公司 清镇市红旗北路 20万吨 硅锰 四川川投峨眉铁合金（集团）有限责任公司 峨眉山市九里镇 20万吨 多品 桂林康密劳铁合金有限公司 灵川县灵钢路 18万吨 锰铁、硅 山西晋能集团金光铁合金有限公司 阳高县金光街 15万吨 硅锰、碳锰、中低锰 腾达西北铁合金有限责任公司 兰州市永登县连城镇 14.1万吨 硅铁 宁夏东方企业（有限公司） 银川市金凤区 13万吨 硅铁 锦州铁合金（集团）有限责任公司 锦州市太和区合金里 12.3万吨 硅锰、中锰 金属铬 山东鲁南铁合金总厂 邹城市 12万吨 高炉锰铁 内蒙古三维资源集团有限公司 鄂尔多斯市棋盘井镇 12万吨 硅铁 宁夏荣盛铁合金集团有限公司 银川市北京西路 10万吨 硅铁 宁夏天净电能开发集团有限公司 银川市长城东路288号 10万吨 硅铁 贵州铁合金厂 清镇市条子坊 10万吨 硅锰、碳锰、硅铁 贵州玉屏力源铁合金有限责任公司 玉屏县新店乡 10万吨 硅锰 广西康密劳铁合金有限公司 来宾市凤凰镇 8万吨 高炉锰铁 廊坊鑫达铁合金有限公司 廊坊市枣林路9号 8万吨 高炉锰铁 贵州亚冶铁合金有限责任公司 龙里县龙山镇铜鼓井 7万吨 硅锰、碳锰 贵州镇远县黔东铁合金有限责任公司 清溪镇慢坡 6.7万吨 硅锰、碳铬 山西大同晋能工业硅有限公司 大同南郊区平旺乡 6.6万吨 硅锰、工业硅 青海西部铁合金有限责任公司 西宁市柴达木西路52号 6万吨 铬铁 内蒙古亚矿资源有限公司 鄂尔多斯市薛家湾镇 6万吨 硅锰 宁夏英力特河滨冶金有限公司 石嘴山市惠农区 5.6万吨 硅铁硅钙钡铝 乐山鑫河电力综合开发有限公司 乐山市金口河区 5.6万吨 碳铬、中低铬 云南建水县华通锰业有限公司 临安镇陈宫白马冲 5.6万吨 碳锰 湖南涟源嘉鑫冶金有限责任公司 石马山镇十字坳 5.1万吨 硅锰、中锰、富锰 渣 宁夏吉元冶金有限公司 平罗县太沙园区 5万吨 硅铁 山西交城义望铁合金有限责任公司 夏家营镇三角村 5万吨 碳锰、中低锰、金 属锰、氮化锰 青海华电铁合金股份有限公司 西宁市胜利路87号 5.0万吨 硅铁 宁夏金旌矿冶有限公司 惠农县红果子区 4.5万吨 硅铁 宁夏参进宁宇达冶金有限公司 平罗县太沙园区 4.5万吨 硅铁、稀土硅镁 山西省晋中万邦工贸有限公司 榆次经纬路133号 4.5万吨 碳铬
文件编号：TP-AR-L2132 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 铁合金冶炼安全生产(正 式版)
铁合金冶炼安全生产(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 第一节安全生产的意义 1安全生产的意义 《中华人民人和国安全生产法》第一条明确指 出，制定该法的目的是为了加强安全生产监督管理， 防止和减少生产安全事故，保障人民群众的生命和财 产安全，促进经济发展。这也是我们要求实现安全生 产的意义所在。 2、安全生产的目的 2.1通过不断改善劳动条件，消除危害，降低危 险，防止和减少事故； 2.2保障从业人员生命安全与健康，保障公司财
产与设备、设施完好； 2.3促进生产经营顺利进行，促进企业发展。 3.1人的不安全行为 3.1.1操作错误，忽视安全、忽视警告； 3.1.2人的行为造成安全装置失效； 3.1.3使用了不安全的设备； 3.1.4以手代替工具的操作； 3.1.5冒险进入危险场所；攀、坐不安全位置； 3.1.6在必须使用个人防护用品，用具的作业中场合中忽视其作用； 3.1.7穿戴不安全的装束。 3.2物的不安全状态 3.2.1防护、保险、信号等装置缺乏中有缺陷； 3.2.2设备、设施、工具附件有的缺陷或设计不当，结构不合安全要求；
本次将高炉炼铁工艺流程分为以下几部分： 一、高炉炼铁工艺流程详解 二、高炉炼铁原理 三、高炉冶炼主要工艺设备简介 四、高炉炼铁用的原料 附：高炉炉本体主要组成部分介绍以及高炉操作知识 工艺设备相见文库文档： 一、高炉炼铁工艺流程详解 高炉炼铁工艺流程详图如下图所示：
二、高炉炼铁原理 炼铁过程实质上是将铁从其自然形态——矿石等含铁化合物中 还原出来的过程。 炼铁方法主要有高炉法、直 接还原法、熔融还原法等，其原 理是矿石在特定的气氛中（还原 物质CO、H2、C；适宜温度等） 通过物化反应获取还原后的生 铁。生铁除了少部分用于铸造外， 绝大部分是作为炼钢原料。 高炉炼铁是现代炼铁的主要
方法，钢铁生产中的重要环节。这种方法是由古代竖炉炼铁发展、改进而成的。尽管世界各国研究发展了很多新的炼铁法，但由于高炉炼铁技术经济指标良好，工艺简单，生产量大,劳动生产率高,能耗低，这种方法生产的铁仍占世界铁总产量的95％以上。 炼铁工艺是是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例自高炉炉顶装入高炉，并由热风炉在高炉下部沿炉周的风口向高炉内鼓入热风助焦炭燃烧（有的高炉也喷吹煤粉、重油、天然气等辅助燃料），在高温下焦炭中的碳同鼓入空气中的氧燃烧生成的一氧化碳和氢气。原料、燃料随着炉内熔炼等过程的进行而下降，在炉料下降和上升的煤气相遇，先后发生传热、还原、熔化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的熔剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。同时产生高炉煤气，炉渣两种副产品，高炉渣铁主要矿石中不还原的杂质和石灰石等熔剂结合生成，自渣口排出后，经水淬处理后全部作为水泥生产原料；产生的煤气从炉顶导出，经除尘后，作为热风炉、加热炉、焦炉、锅炉等的燃料。炼铁工艺流程和主要排污节点见上图。
锰系产品 一、锰系产业链及我司操作相关产品在产业链中位置（红色） 从图上看到不管锰矿还是中间任何的其它产品最终是以钢材为最终产品，钢材产品的价格直接影响相关其它产品的介个走势。其中电价是按季节变动的，在每年夏季的丰水期价格相应都会下调部分。 锰矿：储量主要集中在南非、莫桑比克、澳大利亚、俄罗斯、缅甸、加蓬等国，我国的锰矿产地是辽宁、湖南、四川、广西等地区，但是因为品位低，所以每年需要从国外进口大量高品位锰矿搭配使用。： 二、硅锰生产所需主原料： 锰、焦炭、硅、电
据不完全统计，锰矿品位每降低1％，硅锰合金电耗升高135KWh。尽可能提高入炉锰矿石的品位，是提高锰回收率、降低电耗，改善其他各项指标的重要手段。对于硅石的要求：SiO2>97%,P2O5<0.02%,粒度10-40mm,不带泥土及杂物。对于焦炭的要求：固定碳>84％，灰分<;14％，焦炭粒度，一般中小电炉使用3-13mm，大电炉使用5-25mm。 三、生产工艺： 锰矿石、硅石、碳质还原剂(焦炭)等，在配料站按冶炼工艺要求进行称量配料，混匀后，通过上料系统、布料系统及下料管加到电炉内，供电冶炼。电炉为连续还原冶炼，定时间歇出铁出渣。出炉的铁水铸锭成形，经精整破碎加工后，产品散装或包装出厂，大量的炉渣需进行水淬处理。 还原电炉是铁合金的主要冶炼设备，主要原料是矿石和炭质还原剂。含硅、锰的矿石和炭质原料在电炉中靠电弧放电作用发生还原反应，加热熔炼物料及反应所需的能量为电能。原料入炉后，在电炉炉温高达摄氏2000多度的高温下，发生还原反应，得到产品。 四、硅锰行业标准 锰硅合金GB/T4008-1996 表1 化学成分
铁合金行业准入条件（2015年修订）为引导铁合金行业投资，规范企业生产经营秩序，提升行业技术装备和节能环保水平，促进铁合金行业可持续发展，依据国家有关法律法规、产业政策和标准规范，按照“总量控制、调整结构、合理布局、有效竞争、降低消耗、保护环境和安全生产”的原则，制定本准入条件。 一、总则 （一）本准入条件适用于新（改、扩）建铁合金、电解金属锰企业。 （二）本准入条件所称铁合金是指用矿热炉生产硅铁、工业硅、锰硅合金、高碳锰铁、高碳铬铁、镍铁。 （三）本准入条件所称电解金属锰是指锰矿经酸浸出获得锰盐后，经电解槽电解生产金属锰。 二、生产布局 （一）新（改、扩）建铁合金、电解金属锰项目须符合国家和省（区、市）主体功能区规划、区域规划、行业发展规划、城市建设发展规划、城市环境总体规划、土地利用规划、节能减排规划、环境保护和污染防治规划等规划要求。 （二）铁合金、电解金属锰项目建设应根据当地资源、能源状况，以及环境容量和市场需求情况，落实新建产能与淘汰产能等量或减量置换。 （三）新（改、扩）建铁合金、电解金属锰生产企业须布设在工业园区内。在依法设立的自然保护区、风景名胜区、文化遗产保护区、世界文化自然遗产和森林公园、地
质公园、湿地公园等保护地，以及饮用水保护区、生态功能保护区等特殊保护地区，不得建设铁合金、电解金属锰生产企业。 （四）铁合金、电解金属锰生产企业卫生防护距离应符合相关国家标准或规范要求。 三、工艺与装备 （一）主体工艺装备 1.新（改、扩）建硅铁、工业硅矿热炉须采用矮烟罩半封闭型，锰硅合金、高碳锰铁、高碳铬铁、镍铁矿热炉采用全封闭型，容量≥25000千伏安，配套余热和煤气综合利用设施。 2.新（改、扩）建电解金属锰单条生产线（1台变压器）规模须达到10000吨/年及以上，单个厂区生产规模达到30000吨/年及以上。化合槽有效容积≥250立方米，配备酸雾吸收装置。 （二）环保、安全、综合利用设施 1.铁合金生产原料加工处理须配套破碎、筛分、干燥、球团或烧结、预还原系统。原料场要采用料棚、料仓等贮料方式，减少粉尘无组织排放。配料和上料采用自动化控制的操作系统。原料加工处理、配料、上料等粉尘产生部位，配备除尘回收处理装置。 2.铁合金矿热炉须配套机械化加料或加料捣炉机操作系统，炉前配套机械化出铁出渣系统。配备干法布袋除尘或其它先进的烟气净化除尘装置。 3.铁合金生产企业须同步建设炉渣、烟尘固体废弃物回收利用设施。
钛铁合金生产制造项目可行性方案 投资分析/实施方案
钛铁合金生产制造项目可行性方案 钛合金是以钛为基加入适量其他元素，调整基体相组成和综合物理化 学性能而形成的合金。钛工业产业链有两条不同的分支，第一条是钛白粉 工业，即钛铁矿→钛白粉，用于涂料、塑料和造纸等行业；第二条是钛材 工业，即钛铁矿→海绵钛→钛锭→钛材，用于航空航天等领域。 该钛铁合金项目计划总投资10623.85万元，其中：固定资产投资8108.28万元，占项目总投资的76.32%；流动资金2515.57万元，占项目 总投资的23.68%。 达产年营业收入24248.00万元，总成本费用19373.78万元，税金及 附加205.03万元，利润总额4874.22万元，利税总额5751.56万元，税后 净利润3655.66万元，达产年纳税总额2095.90万元；达产年投资利润率45.88%，投资利税率54.14%，投资回报率34.41%，全部投资回收期4.41年，提供就业职位393个。 本报告是基于可信的公开资料或报告编制人员实地调查获取的素材撰写，根据《产业结构调整指导目录（2011年本）》（2013年修正）的要求，依照“科学、客观”的原则，以国内外项目产品的市场需求为前提，大量 收集相关行业准入条件和前沿技术等重要信息，全面预测其发展趋势；按 照《建设项目经济评价方法与参数（第三版）》的具体要求，主要从技术、
经济、工程方案、环境保护、安全卫生和节能及清洁生产等方面进行充分 的论证和可行性分析，对项目建成后可能取得的经济效益、社会效益进行 科学预测，从而提出投资项目是否值得投资和如何进行建设的咨询意见， 因此，该报告是一份较为完整的为项目决策及审批提供科学依据的综合性 分析报告。 ...... 钛及钛合金性能优异，应用广泛，我国是少数掌握完整钛工业生产技 术的国家之一。钛及钛合金具有密度小、比强度高、导热系数低、耐高温 低温性能好，耐腐蚀能力强、生物相容性好等突出特点，被广泛应用于航空、航天、舰船、兵器、生物医疗、化工冶金、海洋工程、体育休闲等领域，被誉为“太空金属”和“战略金属”。钛工业发展水平是一个国家综 合实力的重要标志，由于钛熔炼技术复杂、加工难度大，被归类为“稀有”金属，目前世界上仅美国、俄罗斯、日本、中国四个国家掌握完整的钛工 业生产技术。
铁合金产业发展规划 行业发展实施规划 铁合金(英文Ferroalloys），广义的铁合金是指炼钢时作为脱氧剂、元素添加剂等加入铁水中使钢具备某种特性或达到某种要求的一 种产品。铁与一种或几种元素组成的中间合金，主要用于钢铁冶炼。 在钢铁工业中一般还把所有炼钢用的中间合金，不论含铁与否（如硅 钙合金），都称为“铁合金”。习惯上还把某些纯金属添加剂及氧化 物添加剂也包括在内。 当前时期是我国以科学发展观为指导，实施新的国民经济和社会 发展规划的重要时期，也是我国经济结束WTO过渡期，加快融入国际 经济的关键时期。在这个时期，产业发展既要符合国家总体规划，满 足全面建设小康社会的要求，也要适应全球化过程中更为严峻的国际 竞争环境，不断提高竞争力，实现更快更好地发展。新的形势和任务，将对我国产业产生重要影响。 为促进产业转型升级、由大变强、可持续发展，特制定改规划方案，请结合实际认真贯彻实施。 第一条发展思路
贯彻和落实创新、协调、绿色、开放、共享发展理念，推进供给 侧改革，充分发挥市场在资源配置中的决定性作用，推动产业结构调 整和转型升级，形成多点支撑、协调发展的局面。培育发展产业，积 极实施创新驱动战略，构建产业应用体系，进一步优化完善产业布局，促进产业集聚和集约高效发展，打造具有较强市场竞争力和持续发展 能力的区域产业发展格局。 第二条坚持原则 1、因地制宜，示范引领。着眼区域实际，充分考虑经济社会发展 水平，逐步研究制定适合区域特点的能效标准。制定合理技术路线， 采用适宜技术、产品和体系，总结经验，开展多种示范。 2、政策引导，市场推动。推动产业发展既要充分发挥总揽全局、 协调各方的作用，形成分工协作、齐抓共建的工作格局，又要发挥市 场对资源配置的决定性作用，营造有利于产业发展的市场环境，形成 符合社会主义市场经济要求的体制和机制，把各种要素引导到产业发 展中来，激发市场主体的内生动力，逐步形成全社会关心、重视和支 持产业发展的良好氛围。 3、开放融合。树立全球视野，对标国际先进，把握“一带一路” 重大战略契机，聚焦产业重点领域，探索发展合作新模式，在全球范
中国铁合金工业的结构调整与发展趋势 前言 截止2005年底, 我国的铁合金已具备年生产能力约2200万吨, 在建含拟建项目年产能力约200万吨, 现有铁合金生产企业1570家, 其中年产能力10万以上的企业仅28家, 年产能力在1万吨以下的达787家。2003年全国铁合金产为634.06万吨, 出口181.80万吨；2004年全国铁合金产量为919.78万吨, 出口铁合金218.87万吨；2005年全国铁合金产量为1067万吨, 出口铁合金173.58万吨。2006年铁合金产量为1433.2万吨, 出口铁合金235.9万吨。显然, 中国作为世界铁合金生产和出口大国, 为我国钢铁工业的持续发展和社会经济的发展作出了巨大贡献。在已有的2200万吨生产能力中, 硅系约占800万吨, 锰系约占1000万吨, 铬系约占200万吨, 特种合金近200万吨。由于供电枯水期、环保、市场、资金等因素的影响, 当年设备开工率不足50％, 中国铁合金生产能力有50％被闲置, 全行业的集约化程度极低, 工艺装备水平低下。 一、铁合金工业的产业政策及行业准入条件 近年来, 国家颁布了产业结构调整目录即钢铁工业产业政策, 其目的是实施行业准人, 淘汰落后,消除过剩的生产能力, 从2003年至2004年钢产的增幅为26.1％, 而铁合金的增幅为53.7％, 超过了钢增幅的1倍；2005年的钢产仅比2004年增长25.5％, 而铁合金的增长为29.1％, 已超过钢增幅的35％。由于连续两年的超高速增长, 铁合金严重供过于求, 国家出台的涉及铁合金的产业政策的主要要点如下第一类（鼓励类）, 铁合金新工艺、新技术的开发应用；第二类（限制类）, 25MVA以下、25MVA及以上环保、能耗达不到准人要求的铁合金矿热炉项目（中西部具有独立运行的小水电及矿产资源优势的国家确定的重点贫困地区, 单台矿热电炉容量12.5MVA）；第三类（淘汰类）, 3.2MVA及以下矿电炉、3MVA以下半封闭直流还原电炉、3MVA以下精炼电炉（硅钙合金、电炉金属锰、硅铝合金、硅钙钡铝、钨铁、钒铁等特殊品种的电炉除外）, 5MVA以下的铁合金矿热电炉（2005年）。同时, 国家决定在2005年6月底之前对现有铁合金生产企业进行一次行业准人检查认定, 其具体规定见国家发改委相关文件。
