有表面或近表面缺陷的工件被磁化后，当缺陷方向与磁场方向成一定角度时，由于缺陷处的磁导率的变化，磁力线逸出工件表面，产生漏磁场，吸附磁粉形成磁痕。用磁粉探伤检验表面裂纹，与超声探伤和射线探伤比较，其灵敏度高、操作简单、结果可靠、重复性好、缺陷容易辨认。但这种方法仅适用于检验铁磁性材料的表面和近表面缺陷。
当前位置：首页 >> 企业新闻 >> 技术文章 >> 正文
磁粉探伤的原理
我要打印 IE收藏放入公文包我要留言查看留言

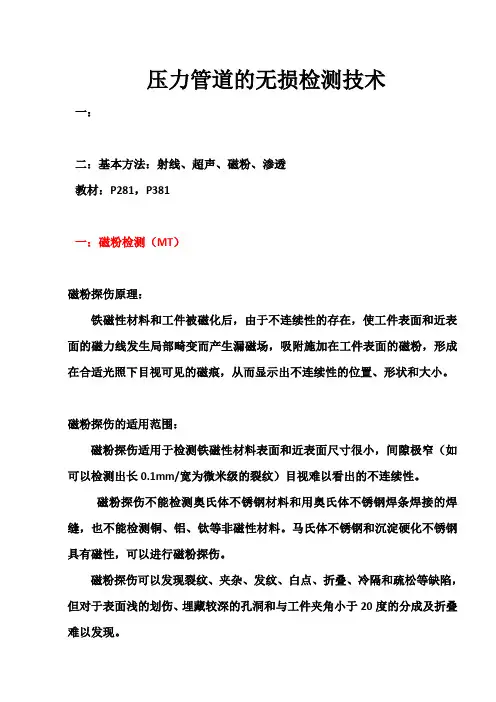

切割设备网：利用在强磁场中，铁磁性材料表层缺陷产生的漏磁场吸附磁粉的现象而进行的无损检验法，称磁粉探伤。

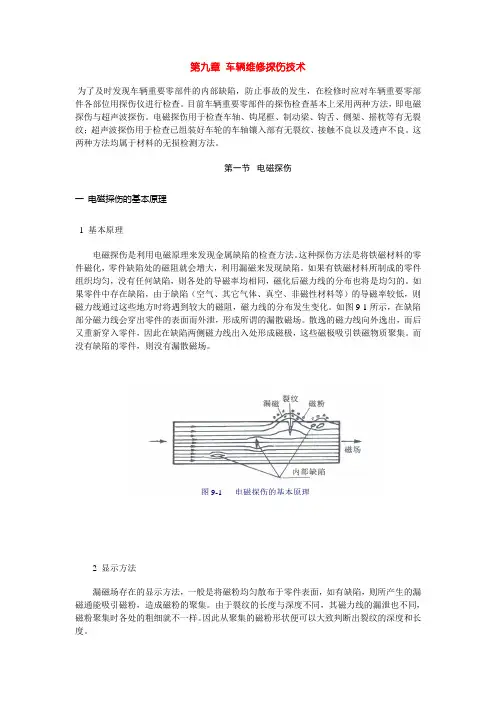

磁粉探伤原理：首先将被检焊缝局部充磁，焊缝中便有磁力线通过。对于断面尺寸相同、内部材料均匀的焊缝，磁力线的分布是均匀的。当焊缝内部或表面有裂纹、气孔、夹渣等缺陷时，磁力线将绕过磁阻较大的缺陷产生弯曲。此时在焊缝表面撒上磁粉，磁力线将穿过表面缺陷上的磁粉，形成“漏磁”。根据被吸附磁粉的形状、数量、厚薄程度，便可判断缺陷的大小和位置。内部缺陷由于离焊缝表面较远，磁力线在其上不会形成漏磁，磁粉不能被吸住，无堆积现象，所以缺陷无法显露。
超声波探伤仪
运用超声检测的方法来检测的仪器称之为超声波探伤仪。它的原理是：超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。超声检测方法通常有穿透法、脉冲反射法、串列法等。
说白了就是变频原理
超声波探伤技术简介
1、超声检测
超声波检测是无损检测方法之一，无损检测是在不破坏前提下，检查工件宏观缺陷或测量工件特征的各种技术方法的统称。常规无损检测方法有：超声检测Ultrasonic Testing（缩写UT）；射线检测Radiographic Testing（缩写RT）；磁粉检测Magnetic particle Testing （缩写MT）；渗透检验Penetrant Testing （缩写PT）；涡流检测Eddy current Testing （缩写ET）；
2、超声波探伤仪
运用超声检测的方法来检测的仪器称之为超声波探伤仪。它的原理是：超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。超声检测方法通常有穿透法、脉冲反射法、串列法等。
PXUT-350
1、检测范围0.0-5000.0mm
2、工作频率
3、增益调节
4、
波形显示
3、衰减控制
4、垂直性误差≤3%
5、水平性误差≤0.3%
6、抑制电平
7、探伤灵敏度余量≥60dB
8、脉冲移位
9、使用电源7.2VDC，220VAC
10、外形尺寸250×140×50
11、备注全国服务，上门调试培训。如有特殊需要，特聘上海铁路局机务系统无损检测设备服务中心工程师，上门培训指导。探伤工艺乃保证质量的重中之重，选购信誉好，产品好的商家尤为重要。
12、产品介绍PXUT-350全数字智能超声波探伤仪采用新型超大屏幕高亮度EL显示器件(6.5"高亮场致发光显示器)，仪器造型优美，体积小巧，屏幕超大，强光下无需遮光也能清晰显示，仪器功能实用，性能稳定，操作简便，是一款性能价格比非常优异的笔记本式全数字智能超声波探伤仪。
13、产地中国
回答者：Eisenhower314 - 魔法学徒一级5-18 11:23 PXUT系列超声波探伤仪是南通友联生产的主要机型，我用其中的几款。
工作原理一两句说不清楚，我就简单说一下吧。
首先，超声波，探伤仪发射出电脉冲，通过屏蔽传输线给探头上的压电晶片（换能器）两个
面上加电压，超声波的产生原理可以看下面的连接，这是我网站。
https://www.doczj.com/doc/3d2170885.html,/show_hdr.php?xname=EJ7NC11&dname=1KOOF11&xpos =13
超声波的接收和产生原理相似，当超声波遇到不连续性时，即会产生反射，反射的超声波使压电晶片振动，继而在压电晶片两端产生电压。最主要是如何将电脉冲转化为探伤仪屏幕上的波形，模拟机是通过显像管现实的，显像管的图像是电子打在荧光物质上，是荧光物质发光，电子经过一个电场而改变方向，打在屏幕的不同位置，是屏幕显现图像的。显像管x
方向上的电压探伤仪加在压电晶片上的电压，y方向是压电晶片振动产生的电压。这样就形成了屏幕上的波形。（其实电脉冲还要经过放大，整合滤波等一系列过程才加到显像管上的）数字仪就是对发射的电压和接受的电压在不同时间的采样，采样信息在通过芯片将脉冲转化，传给液晶（当然，也有的机型是致场发光显示的，先是原理和显像管显示远离差不多）显像系统，是屏幕的不同的晶体管发光。就产生图像了。
回答你的问题要用的只是太多了，而且都比较专业。我也不是很强。
你平时可以看看超声波检测方面，电子电路，机械振动方面的书。应该能得到和满意的答案。
MT复习题 一、是非题 1、磁粉探伤中所谓的不连续性就是指缺陷（×） 2、马氏体不锈钢可以进行磁粉探伤（○） 3、被磁化的工件表面有一裂纹，使裂纹吸引磁粉的原因是裂纹的高应力（×） 4、由磁粉探伤的理论可知，磁力线在缺陷处会断开，产生磁极并吸附磁粉。（×） 5、真空中的磁导率为0 （×） 6、所谓“磁滞”现象，是指磁场强度H的变化滞后于磁感应强度的变化的现象。（×） 7、当使用直流电时，通电导体的外面的磁场强度比导体表面上的磁场强度大。（×） 8、缺陷的深宽比越大，产生的漏磁场也就越大。（○） 9、磁场的大小与外加磁场有关，当铁磁材料的磁感应强度达到饱和值的80％左右时，漏磁场便会迅速增大。（○） 10、矫顽力与钢的硬度的关系是：随着硬度的增加矫顽力增大。 11、铁磁性材料经淬火后，其矫顽力一般说要变大。（○） 12、在电流不变的情况下，导体直径减为原来的二分之一，其表面磁场强度将增大到原来的二倍。（○） 13、磁滞回线狭长的材料，其磁导率相对较低。（×） 14、为使试件退磁而施加的磁场称为退磁场（×）
15、两管状试件的外径和长度相等，但其厚度不同，如果用交流线圈磁化，且安匝数不变，其厚壁管的退磁场比薄壁管的退磁场要大。（○）16、只要试件中没有缺陷，被磁化后，表面就不会产生漏磁场。 （×）17、直接通电磁化管状工件，既能用于外表面探伤，又能用于那表面探伤。（×） 18、用磁轭法不能有效的发现对接焊缝表面的横向裂纹。（×） 19、中心导体法和触头法都能产生周向磁场。（○） 20、交变电流的有效值总比其峰值要大。（×） 21、为确保磁粉探伤的质量，重要零件的磁化规范应越严越好。 （×） （×） 22、荧光磁粉探伤时，采用的紫外光波长范围是510－550mm。 23、常用的磁粉是由Fe3O4或Fe2O3制作的。（○） 24、磁悬液的浓度越大，对缺陷的检出能力越高。（×） 25、A型试片贴在试件上时，必须把有槽的一面朝向试件。（○） 26、剩磁法的优点是灵敏度比连续法高。（×） 27、与湿法相比，干法更适合粗糙表面零件的检验。（○） 28、磁粉探伤中，凡有磁痕的部位都是缺陷。（×） 29、交流磁轭可用作局部退磁。（○） 30、疲劳引起的非连续性，是属于加工过程中的非连续性。（×） 31、1Cr13不锈钢材料的磁导率很低，不适宜磁粉探伤。（×）

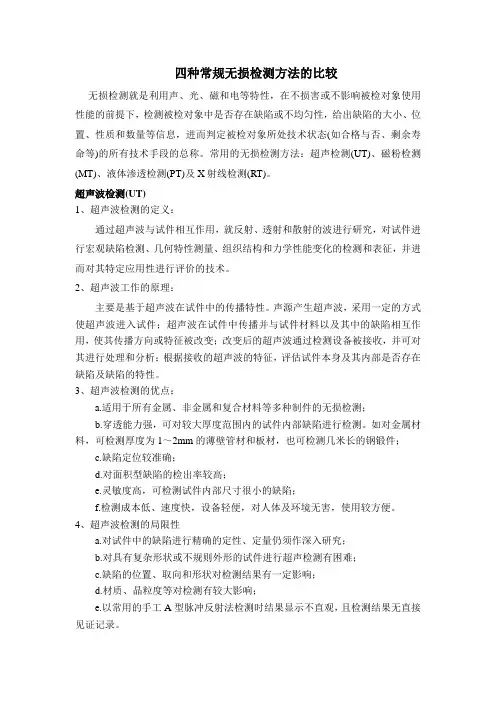

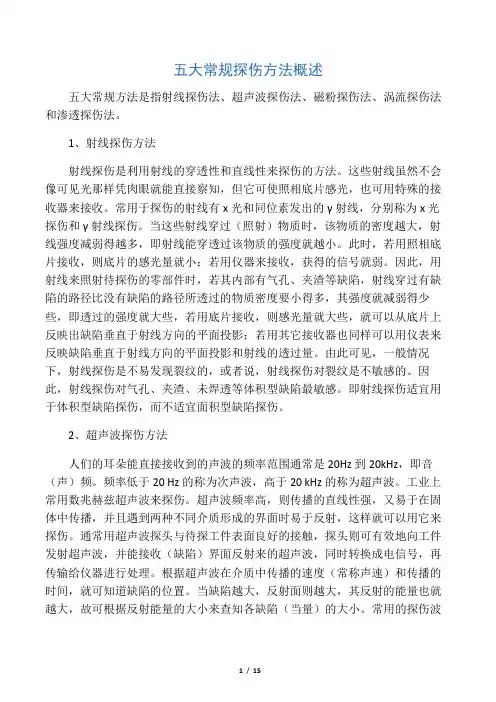

四种常规无损检测方法的比较 无损检测就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技术状态(如合格与否、剩余寿命等)的所有技术手段的总称。常用的无损检测方法： 超声检测(UT)、磁粉检测(MT)、液体渗透检测(PT)及X射线检测(RT)。 超声波检测(UT) 1、超声波检测的定义： 通过超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。 2、超声波工作的原理： 主要是基于超声波在试件中的传播特性。声源产生超声波，采用一定的方式使超声波进入试件；超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变；改变后的超声波通过检测设备被接收，并可对其进行处理和分析；根据接收的超声波的特征，评估试件本身及其内部是否存在缺陷及缺陷的特性。 3、超声波检测的优点： a.适用于所有金属、非金属和复合材料等多种制件的无损检测； b.穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件； c.缺陷定位较准确； d.对面积型缺陷的检出率较高； e.灵敏度高，可检测试件内部尺寸很小的缺陷；
