全自动洗衣机控制电路
摘要自19世纪中叶，美国人史密斯研制出世界上首台洗衣机至今，洗衣机的发展已经历了一个多世纪。1910年世界上第一台电动洗衣机问世，标志着人类家务劳动自动化的开始。在数字技术风行的今天，大多数的家用电器实现了数字化控制。1922年世界上第一台搅拌式洗衣机在美国诞生。1937年世界上第一台全自动滚筒式洗衣机投放市场。1957年三洋公司推出世界上第一台涡流式波轮洗衣机。从此，确立了搅拌式、滚筒式和波轮式三种工作方式洗衣机三足鼎立天下的局面。
关键词全自动洗衣机定时器
1 引言洗衣机是一种在家庭中不可缺少的家用电器，发展非常快，全自动式洗衣机因使用方便得到大家的青睐，全自动即进水、洗涤、漂洗、甩干等一系列过程自动完成。它的发明和应用使人们的洗衣工作变得省时又省力，很好地缓解了人们在家务劳动方面的压力。而在家电市场竞争日益激烈和利润下降的今天，各大家电生产厂商均致力于开发出能满足用户各种要求的智能家电产品，并努力降低生产成本以增强竞争力。
2 方案设计
洗衣机的主要控制电路是一个定时器,它按照一定制洗涤程序控制电动机
作正向和反向转动.定时器可以采用机械式,也可采用电子式.这里采用电
子定时器来控制洗衣机的运转（图A）。
图A 定时器来控制洗衣机的运转
2.1 设电动机用k 1和k 2两个继电器控制，继电器驱动电路如下图B 所示。洗涤定时间在0~10min 内由用户任意设定。
2.2 用两位数码管显示洗涤的预置时间，按倒计时方式对洗涤过程作计时显示，直至时间到而停机。
如果定时时间到，则停机并发出音响信号。
2.3 当定时时间到达终点时，一方面使电动机停转，同时发出音响信号提醒用户注意。
2.4 洗涤过程在送入预置时间后开始运转。
图B 洗衣机电动机驱动电路
3 总体方案与工作原理
3.1 本定时器实际上包含两级定时的概念，一是总洗涤过程的定时，二是在总洗涤过程中又包含电机的正转、反转和暂停三种定时，并且这三种定时是反复循环直至所设定的总定时时间到为止；依据上述要求，可画出总定时T 和电动机驱动信号Z1、Z2的工作波形如下图C 所示。
正转(10S) 暂停(10S) 反转(10S) 暂停(10S)
停止
定时未到
定时启动
定时到
Z 111Z 2
R b1
R b2
VT 1
3DG12
VT 2 3DG12
VD 1
VD 2 K 2
~220
K 1
正转
反转
当总定时间在0~10min 以内设定一个数值后，T 为高电平1,然后用倒计时方法每分钟减1直至变为零。在此期间，若Z 1＝Z 2＝1；实现正转；若Z 1＝Z 2＝0，实现暂停；若Z 1＝1,Z 2＝0,实现反转。
图C 定时信号时序图
3.2 实现定时的方法很多，比如采用单稳实现定时，又如将定时初值预置到计数器中，使计数器运行在减计数状态，当减到全零时，则定时时间到。图D 所示的电路原理框图就是采用这种方法实现的。由秒脉冲发生器产生的时钟信号经6分频后，得到分脉冲信号；洗涤定时时间的初值先通过拨盘或数码开关设置到洗涤时间计数器中，每当分脉冲到来计数器减1,直至减到定时时间到为止。运行中间；剩余时间经译码后在数码管上进行显示。
图D 洗衣机定时器原理框图
由于Z 1和Z 2的定时长度可分解为10S 的倍数，由秒脉冲到分脉冲变换的60进制计数器的状态中可以找到Z1、Z2定时的信号；经译码后得到如图C 所示的信号，这
洗涤时间显示
秒脉冲发生 器 60进制计数 器
洗涤时间计数器
控制门
功放
继电开关
执行电动机
时间译码
Z1
Z2
清零
置数
T Z 1 Z 2
两个信号以及定时信号T经控制门输出后，得到推动电动机的工作信号。
4 单元电路设计
4.1 电源设计（+15V ）
±15电源电路如附图a 所示，对于滤波电容的选择,要考虑三点:整流管的压降；7815/7915最小允许压降；电网波动±15%。由此而计算得允许纹波的峰-峰值。
182(110%)0.715 4.9t
d U V τ=?----=
按近近似电流放电计算,并设θ=0(通角),则 1430()0.71/100
4.9
uF I t C u ==??=
故选取滤波电容C=2200uF/30V 。
4.2 利用555构成一个秒脉冲多谐发生器
该555构成的秒脉冲多谐发生器如附图b 所示，根据需求T=1S 和T=0.7（R 1+R 2）C 可取
R1=8.2KR ,R2=68KR ,C1=10uF
4.3 利用2片十进制计数器CD40110构成一个60进制计数器如附图c所示
（注：素材和资料部分来自网络，供参考。请预览后才下载，期待你的好评与关注！）
课程设计任务书 学生姓名： 专业班级： 信息sy1101 指导教师： 工作单位： 信息工程学院 题 目: 简易洗衣机控制电路的设计与实现 初始条件：zzzzzzz 本设计既可以使用集成译码器、计数器、定时器、脉冲发生器和必要的门电路等，也可以使用单片机系统构建多功能数字钟。用数码管显示定时时间。 要求完成的主要任务: （包括课程设计工作量及技术要求，以及说明书撰写等具体要求） 1、课程设计工作量：1周。 2、技术要求： 1）设计一个电子定时器，控制洗衣机按如下洗涤模式进行工作： 2）当定时时间达到终点时，一方面使电机停机，同时用指示灯提醒用户。 3）用两位数码管显示洗涤的预置时间（以分钟为单位），按倒计时方式对洗涤过程作计时显示，直到时间到而停机。 4）用三只LED 灯表示“正转”、“反转”和“暂停”3个状态。 5）确定设计方案，按功能模块的划分选择元、器件和集成电路，设计分电路，阐述基本原理。画出电路原理图。 3、查阅至少5篇参考文献。按《武汉理工大学课程设计工作规范》要求撰写设计报告书。全文用A4纸打印，图纸应符合绘图规范。 时间安排： 1、 2013 年 5 月 16 日，布置作课设具体实施计划与课程设计报告格式的要求说明。 2、 2013 年 6 月 25 日至 2013 年 6 月 28 日，方案选择和电路设计。 3、 2013 年 6 月 29 日至 2013 年 7 月 3 日，电路调试和设计说明书撰写。 4、 2013 年 7 月 5 日，上交课程设计成果及报告，同时进行答辩。 指导教师签名： 年 月 日 停机
目录 摘要 (1) Abstract (2) 1.概述 (3) 1.1设计任务和要求 (3) 1.2设计的总体思路 (3) 2.总体方案及原理框图 (4) 2.1方案提出 (4) 2.2方案分析 (5) 3.单元电路设计与参数的计算 (6) 3.1 秒脉冲发生器 (6) 3.2 分秒计时器 (7) 3.3 数码显示器 (9) 3.4电机控制电路 (10) 3.5 报警电路 (13) 4、总体电路 (17) 5. 心得体会 (19) 附录一参考文献 (20) 附录二元件清单 (21) 附录三实物图 (22)
一、滚筒式全自动洗衣机电气部件及原理 1、程序控制器 程序控制器简称为程控器，它可分为机械式程控器，机电混合式程控器和全电脑控器程控器三类。 机械式程控器是由一只5W，16极永磁单相罩极同步电机TM为动力，通过齿轮减速机构，带动一根快轴和一根慢轴运转，快轴和慢轴上均有若干个凸轮，凸轮在旋转过程中控制触点开关中间簧片动作，进而控制簧片是的触点闭合和断开。程控器每跳动一格，所有的触点变化一次，程控器所有触点的变化组合控制着洗衣机完成工作过程。如：XQG50-6006，XQG60-8006等。程控器代码为“T ”。 机电混合式程控器也是采用同步电机进行驱动，控制大电流器件工作，同时，采用单片机对电机及其它外围器件进行控制，完成洗衣机工作过程。如：XQG50-6010，XQG60-8010。 全电脑控制程控器是采用单片机对系统所有器件进行控制，同时用数码管或其它显示器件显示所有洗衣机运行过程中的相关信息，具有直观、美观，操作方便的特点。如：XQG50-1208，XQG50-1210，XQG50-1212等。 2、进水阀 进水阀是由电磁线圈、壳体、阀芯及安装板组成。当电磁线圈 上加上220V，50Hz电压时，其周围产生电磁场，从而牵引阀芯动作，打开阀门，开始进水；当线圈上没有电压时，阀芯会在弹簧的作用下，将阀门关上，停止进水。 进水阀有单头、双头和多头之分。 单头进水阀用于普通滚筒洗衣机，如XQG50-6006，XQG60-8006等； 双头进水阀用于具有烘干功能（一只阀上带有限流器，用来控投影烘干进水）或采用电子配水的滚筒洗衣机如：XQG50-6010，XQG50-1208，XQG50-1210，XQG50-1212，XQG60-8010等； 多头电磁阀主要用于带有热水进水的、具有烘干功能或采用电子配水的滚筒洗衣机。 3、水位开关 水位开关分为两种：机械式水位开关和电子式水位开关 机械式水位开关是通过内部气囊内空气的变化来改变开关的状态。当水注入洗衣机时，水位开关上连接的气管内的空气被封闭压缩，随着水位的提高，空气会被进一步压缩，压强会增大。当达到一定的值后，水位开关的常闭触点会被顶开，常

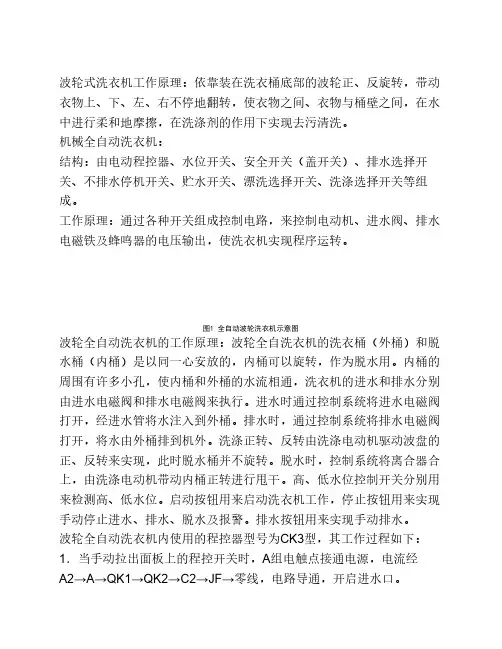

全自动洗衣机的原理与维修 随着人们生活水平的提高，人们希望能腾出更多的时间去学习、工作。全自动洗 衣机能够自动完成预洗、洗涤、漂洗、脱水甚至烘干，洗衣全部过程不用人工参与。 许多家庭都选择了全自动洗衣机。因此学习全自动洗衣机的维修方法就显得极为重要。知识目标 （1）掌握波轮式全自动洗衣机的工作原理。 （2）掌握滚筒式全自动洗衣机的工作原理。 技能目标 （1）掌握波轮式全自动洗衣机的结构和主要元器件的作用。 （2）掌握滚筒式全自动洗衣机的结构和主要元器件的作用。 （3）掌握波轮式全自动洗衣机的常见故障的维修方法。 （4）掌握滚筒式全自动洗衣机的常见故障的维修方法。 任务一认识波轮式全自动洗衣机的结构 任务分析 本单元主要学习掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。同时认识波轮全自动洗衣机的结构。 基本知识 一、波轮全自动洗衣机的洗衣原理 全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。 全自动洗衣机在程控器的控制下自动完成洗衣的全过程。洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。 二、进水电磁阀的工作原理 进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。进水电磁阀实物图和结构图如图7-1所示。进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，自来水通畅地流入洗衣机。
电气信息学院 课程设计报告 课程设计名称：电子技术课程设计题目：洗衣机的自动控制原理学院：电气信息学院 专业：电气工程与自动化 年级：2008级 学生：范宇 学号：312008********* 指导教师：邱晓初 完成日期：2010年7月16日
洗衣机的自动控制原理 摘要：从课程设计要求来看，要求实现电机的正转、反转、暂停，这些需要一个555多谐振荡器和多个的计数器来实现，从而完成洗衣机的漂洗。同时计数器之间的相互影响，清零、置数，通过对驱动电机的控制来实现脱水。同时为实现自动洗衣机的单独漂洗和单独脱水，采用个各种的门电机和开关。这样，可以人工手动控制计数器来实现对时间的设置，实现工作与停止之间的转换，从而对洗衣机的工作状态的控制。本次课程设计用个proteus 对其电路进行了仿真。同时主要要求对洗衣机自动控制原理的设计、仿真、各一些初步的调试。 关键词：洗衣机自动控制计数器触发器多谐振荡器 Abstract：Curriculum design point of view, required to achieve the motor forward and backward, pause, they need a more than 555 over the counter harmonic oscillator and to achieve, thus completing the washing machine's rinse. At the same time the interaction between the counter, clear, set the number of motor control by the drive to achieve dehydration. Automatic washing machine while a separate rinsing and dehydration alone, using a variety of door motor and switch. This can be achieved by manual control on the time counter set to achieve the conversion between work and stop to work on the washing machine state control. The curriculum design of its circuit with a proteus simulation. Automatic washing machine while the main requirements of the principle of design, simulation, the number of initial debugging. Keywords：washing machine, automatic control, counter, Trigger, Multi-vibrator
简易洗衣机控制器设计
摘要 从课程设计要求来看，要求实现电机的正传、反转、暂停，当显示时间前20秒正传、暂停10秒、反转20秒、再暂停10秒，如此一来，周期恰好是60秒，理所当然的分钟计数器、秒计数器是一定要有的。接下来脉冲是一定发热了，我们可以用555定时器构成的多谐振荡器来产生脉冲。除了这些，还要求在定时结束后有一个指示灯亮来提示定时时间到，还要求电路有清零和置数的功能，这些用逻辑电平开关即可以实现。
目录 第一章设计任务与要求 (4) 第二章基本原理 (5) 第三章设计方案 (6) 第四章单元电路的设计和元件的选择 (8) 4.1秒脉冲发生器 (8) 4.2分秒计数器 (10) 4.3时间译码及控制门 (12) 4.4总电路图 (13) 第五章仿真结果 (14) 5.1秒脉冲发生器 (14) 5.2分秒计数器 (14) 5.2.1正转 (14) 第六章真结果分析 (16) 第七章体会小结 (17) 第八章元器件清单 (18) 第九章参考文献 (19)
简易洗衣机控制器设计 第一章设计任务与要求 设计一个电子定时器，控制洗衣机按如图1洗涤模式进行工作 图1 洗涤模式 （1）当定时时间达到终点时，一方面使电机停机，同时发出音响信号（可换成指示灯）提醒用户注意。 （2）用两位数码管显示洗涤的预置时间（以分钟为单位），按倒计时方式对洗涤过程作计时显示，直到时间到而停机。 （3）三只LED灯表示“正转”、“反转”和“暂停”3个状态。
第二章基本原理 首先，从秒脉冲出来的信号，经过一个控制电路后进入秒计数器进行秒计数，进行清零，这时用户置入洗涤时间，并按开始按钮，洗衣机开始工作。当秒计数器变为零的时候，去分钟计数器上面借数；与此同时，从十秒位转化出来的信号进入移位寄存器后，LED灯表示出电机运转状态；当用户设定的洗涤时间结束后，电路报警并清零；同时电机指示灯熄灭。
全自动洗衣机控制 1、设计任务和目的 通过理论设计和实物制作解决相应的实际问题，巩固和运用在《电气控制与可编程控制器技术》中所学的理论知识和实验技能，掌握PLC可编程软件的使用，程序的一般设计方法，提高设计能力和实践动手能力，为以后从事自动化设计、研发自动化产品打下良好的基础。 2、设计要求 全自动洗衣机的洗衣桶和脱水桶是以同一中心安放的。外桶固定，作盛水用。内桶可以旋转，作脱水用。内桶的四周有很多小孔，使内外桶的水流相通。该洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现，此时脱水桶并不旋转。脱水时，通过电控系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。高、低水位开关分别用来检测高、低水位。启动按钮用来启动洗衣机工作。停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用 来实现手动排水。 3、控制要求 PLC投入运行，系统处于初始状态，准备好启动。 （1）按下启动按扭及水位选择开关，开始进水，水满（即水位到达高低）时停止进水。 （2） 2 秒后开始洗涤。 （3）洗涤时，正转15 秒后暂停，暂停 3 秒后开始反转洗涤，反转洗涤15 秒后暂停，暂停 3 秒。（4）如此循环 3 次后开始排水，排空后（水位下降到低位）开始脱水并继续排水。脱水10秒即完成一次从进水到脱水的工作循环过程。（5）若未完成 3 次大循环，则返 回从进水开始的全部动作，进行下一次大循环；若完成了 3 次大循环，则进行洗完报警。（6）报警10 秒结束全部过程，自动停机。 （7）此外按排水按钮可实现手动排水；按停车按扭可停止进水、排水、脱水及报警。 4、实验内容 4.1全自动洗衣机的工作原理 洗衣机的进水、排水分别由进水电磁阀和排水电磁阀执行。洗涤正转、反转由洗涤
武汉理工大学《数字电子技术基础》课程设计说明书 1 Proteus软件简介 1.1 概述 Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。它是目前最好的仿真单片机及外围器件的工具。虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、A VR、ARM、8086和MSP430等，2010年即将增加Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MPLAB等多种编译器。 1.2 具有四大功能模块： 1.2.1 智能原理图设计（ISIS） 丰富的器件库：超过27000种元器件，可方便地创建新元件； 智能的器件搜索：通过模糊搜索可以快速定位所需要的器件； 智能化的连线功能：自动连线功能使连接导线简单快捷，大大缩短绘图时间；支持总线结构：使用总线器件和总线布线使电路设计简明清晰； 输出高质量图纸：通过个性化设置，可以生成印刷质量的BMP图纸，可以方便地供WORD、POWERPOINT等多种文档使用。 1.2.2 完善的电路仿真功能（Prospice） Prospice混合仿真：基于工业标准SPICE3F5，实现数字/模拟电路的混合仿真；超过27000个仿真器件：可以通过内部原型或使用厂家的SPICE文件自行设计仿真器件，Labcenter也在不断地发布新的仿真器件，还可导入第三方发布的仿真器件； 多样的激励源：包括直流、正弦、脉冲、分段线性脉冲、音频（使用wav文件）、指数信号、单频FM、数字时钟和码流，还支持文件形式的信号输入； 丰富的虚拟仪器：13种虚拟仪器，面板操作逼真，如示波器、逻辑分析仪、信号发- 1 - 武汉理工大学《数字电子技术基础》课程设计说明书 生器、直流电压/电流表、交流电压/电流表、数字图案发生器、频率计/计数器、
目录 一、设计课题： 全自动洗衣机控制电路设计。 二、课题内容： 全自动洗衣机运行框图及梯形图控制程序的编制，并进行硬件接线。 三、设计目的： 1．进一步掌握和巩固PLC控制的基本知识； 2.掌握PLC程序的设计及调试方法； 3. 熟练掌握PLC的硬件接线； 3．学会查阅有关专业资料及设计手册； 四、程序设计任务及要求 1．控制要求 （1）按下启动按钮及水位选择开关，开始进水直到高（中、低）水位，关水；（2）2秒后开始洗涤； （3）洗涤时，正转30秒，停2秒，然后反转30秒，停2秒； （4）如此循环5次，总共320秒后开始排水，排空后脱水30秒； （5）开始清洗，重复（1）-（4），清洗两遍； （6）清洗完成，报警3秒并自动停机；
（7）若按下停车按钮，可手动排水（不脱水）和手动脱水（不计数）。五、PLC机型 日本三凌公司的F系列PLC:FX1N系列。 六、控制全自动洗衣机的课题思路 按下电源开关，选择水位高低，当水位到达固定液位后洗衣机开始洗涤衣服。要使用P LC来实现洗衣机的全自动，它的输入设备主要有电源按钮，启动按钮，水位选择按钮（高、中、低），排水和脱水按钮等。输出设备主要有电源指示灯，水位选择按钮信号灯（高、中、低），进水、排水指示灯，洗涤电动机由控制要求，首先打开电源，用户根据衣服的多少和大小进行水位的选择，当水位达到固定液位，电动机开始正转、反转进行洗衣，第一遍洗衣 完成后自动排水、脱水开始再次洗涤，洗衣结束后蜂鸣器报警。七、全自动洗衣机控制程序流程图 全自动洗衣机控制流程图 八、全自动洗衣机I/O分配图
I/O地址分配表 九、PLC端子接线图 PLC外部接线图 十、全自动洗衣机控制梯形图 十一、程序运行功能简要分析 1.按下X1启动按钮，洗衣机开始运行； 2.如果按下X1,X2,X3其中下一个进水感应开关，选择高中低水位由行程开关X7、X10、X11控制水位高低，当水位到达开关快关闭合进入下一步骤。
山西职业技术学院电气工程与自动化系 毕业设计（论文）任务书 题目名称：基于PLC的全自动洗衣机 学生学号：1012100317 指导教师：****** 学生姓名：王堃学生专业：电气自动化 山西职业技术学院电气工程与自动化系 2012年12月 1日
基于PLC的全自动洗衣机控制 摘要 随着科学技术不断进步和社会飞速发展，洗衣机成为人民日常生活息息相关的家用电器产品。 传统洗衣机基于电器的控制，已经不能满足人们对其自动化程度的要求了。洗衣机要更好地满足人们的需求，必须借助于自动化技术的发展。自动化技术的飞速发展，使得洗衣机由最初的半自动式发展到现在的全自动式，并正在向智能化洗衣机方向发展。 洗衣机的全自动化、多功能化、智能化是其发展方向。基于全自动洗衣机的应用日益广泛，本次设计利用西门子公司生产的PLC控制全自动洗衣机，与传统的继电器逻辑控制系统相比较，洗衣机可靠性、节能性得到了提高。PLC控制不需要大量的活动部件和电子元器件，它的接线也大大减少，与此同时系统维修简单、维修时间缩短。 本文首先介绍了洗衣机的发展，然后重点介绍了洗衣机的设计，对程序流程图及编程软件进行了说明，最后对系统进行了仿真。PLC采样按钮及限位开关外部输入信号的变化，执行相应的程序，然后输出控制电机正反转及脱水处理，控制方式灵活多样。 最后就本课题所做的工作进行了总结，并对进一步的研究提出了自己的看法。本次设计的全自动洗衣机工艺要求有待改善，不可以单独脱水及洗衣时间的设置；由于时间有限，没做进一步的改善。基于全自动洗衣机在日常生活中广泛运用，本设计具有广泛的推广价值。 关键词：全自动洗衣机, PLC, 控制
2010—2011学年第二学期《数字电子技术课程设计》报告 课题：简易洗衣机控制电路 专业班级：自动化 09-1 姓名：仇涛 学号： 09051107 设计日期： 2011年7月7日～10日
目录 一、设计任务及要求-------------------------------------------------------------------------------2 （一）具体要求--------------------------------------------------------------------------------2 （二）输入输出资源说明--------------------------------------------------------------------2 二、设计原理与方案--------------------------------------------------------------------------------4 （一）顶层设计方案---------------------------------------------------------------------------4（二）分频器设计方案------------------------------------------------------------------------5（三）计时器（倒计时）设计方案---------------------------------------------------------5 （四）显示器设计方案------------------------------------------------------------------------5（五）暂停设计方案---------------------------------------------------------------------------5 三、电路设计、仿真与实现-----------------------------------------------------------------------6（一）顶层的设计实现------------------------------------------------------------------------6（二）分频器的设计实现---------------------------------------------------------------------8
北京工业大学 课程设计说明书 题目：全自动洗衣机控制设计 学院：电子信息与控制工程学院 专业：自动化 学号： 姓名：指导教师：张会清刘红云 成绩： 年月
目录 一．课程设计题目………………………………………——全自动洗衣机控制的设计及组态……………………二．课程设计目的………………………………………——天工组态软件调试与设计……………………………三．课程设计任务……………………………………… 四、课程设计地点及设备……………………………… 五、课程设计整体方案………………………………… 六、系统设计…………………………………………… （一）硬件接线、控制程序设计与调试……………… （二）上位机组态软件设计………………………………… （三）下位机设计与调试…………………………………… .控制要求…………………………………………… 地址表……………………………………………… 接线图……………………………………………… .程序流程图…………………………………………… .梯形图………………………………………………… .设计说明………………………………………………… .调试过程………………………………………………… 七、总结及感想…………………………………………… 八、参考资料………………………………………………
一．课程设计题目——全自动洗衣机控制的设计及组态现在，全自动洗衣机已经进入了千家万户之中，极大的方便了人们的日常生活，提高了人们的生活质量，使人们从那繁重的体力劳动中解脱出来。所谓全自动洗衣机，就是将洗衣的全过程(泡浸洗涤漂洗脱水)预先设定好个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由扬声器发出响声。本文是基于三菱系列的全自动洗衣机梯形图系统的设计，设计完善的全自动洗衣机控制系统，以满足控制要求，实现洗衣自动化的控制。 二、课程设计目的： 在先修课程《现代电气控制技术》中可编程控制器部分学习与实验的基础上，通过松下系列对全自动洗衣机洗涤过程进行控制的编程设计与调试，进一步熟悉并掌握的工作原理，了解控制对象的工艺流程和技术要求, 运用所学知识进行系统设计，初步掌握控制系统设计的基本方法，培养灵活运用专业知识解决工程技术问题的能力。通过使用天工组态软件，掌握组态设计的方法及调试方面的知识。 三．课程设计任务： .用实现全自动洗衣机运行控制，完成框图及梯形图控制程序的编制，并画出硬件接线图，进行软硬件的联调，并用组态软件进行监控。 .具体动作过程要求如下： （）按下启动按扭及水位选择开关，开始进水，直到高（中、低）水位，然后关水； （）秒后开始洗涤； （）洗涤时，正转秒，停秒，然后反转秒，停秒； （）如此循环次，总共秒后开始排水，排空后脱水秒； （）开始清洗，重复（）～（），清洗两遍； （）清洗完成，报警秒并自动停机； （）若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数）。
题目：简易洗衣机控制器的设计与制作 专业班级：_______________ 班 学生姓名：学号： 指导老师：审批: 任务书下达日期2007年1月8日星期一 设计完成日期2007年1月19日星期五 设计内容与设计要求 一、设计内容 设计并制作一个电子定时器，用以控制洗衣机电机的运转，要求如下: 1. 定时到 洗衣机电机的工作顺序: 启动---- ＞正转20s -- ＞暂行10s --- ＞反转20s ---- ＞暂行10s --- ＞停止
定时未到 2.用4个LED模拟洗衣机的动作状态：LED1?LED4右移循环点亮表示正转，LED1?LED4左移循环点亮表示反转，LED1?LED4同时闪烁点亮表示暂停，全灭为停止。 3.用数码管显示洗涤时间，按倒计时方式对洗涤过程作计时显示，直到时间到停机，并发岀音响信号报警。 4.洗涤时间在0-60分钟内可由用户任意设定，并设置启动键，在预置定时时间后，按启动键开始机器运转。 5 .设置停止键，在洗涤过程中随时按该键可终止动作，并使显示器清0。 二?设计要求： 1.设计思路清晰，给岀整体设计框图； 2.设计各单元电路，给岀具体设计思路、电路器件; 3.总电路设计； 4.安装调试电路； 5.写岀设计报告; 主要设计条件 1.提供直流稳压电源、信号源、示波器等仪器； 2.提供各类TTL集成电路芯片、电阻、电容及插接件等元器件。 3.提供电子综合实验装置。
说明书格式 1、课程设计封面； 2、课程设计任务书； 3、说明书目录； 4、设计总体思路，基本原理和框图; 5、单元电路设计（各单元电路图）； 6、总电路设计（总电路图）； 7、安装、调试步骤； 8、故障分析与电路改进； 9、总结与设计调试体会； 10、附录（元器件清单）； 11、参考文献； 12、课程设计成绩评分表。 注意：课程设计报告说明书要求用16开纸打印! 进度安排 第一周： 星期一上午安排任务、讲课。 星期一?星期二：查资料、设计 星期三上午：领元件〈四楼电子综合实验室〉

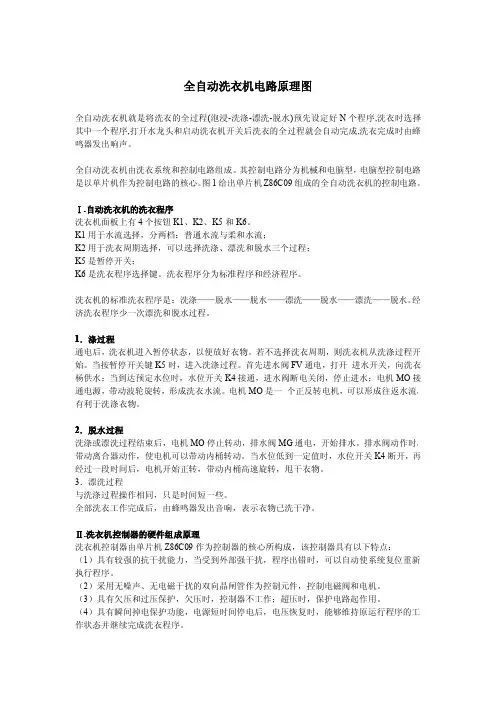

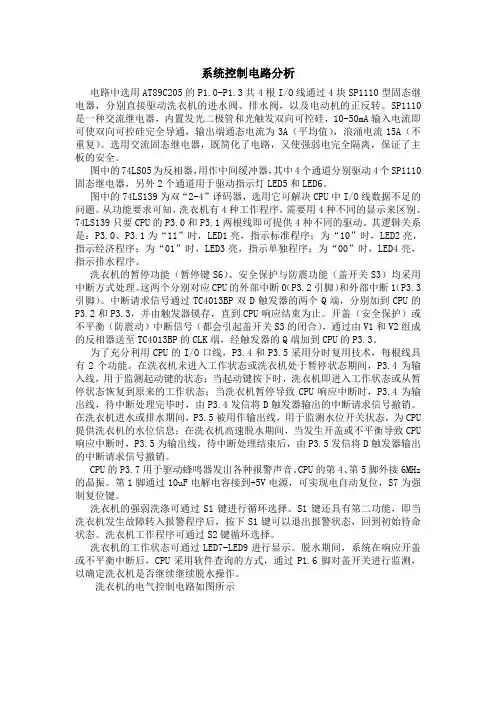

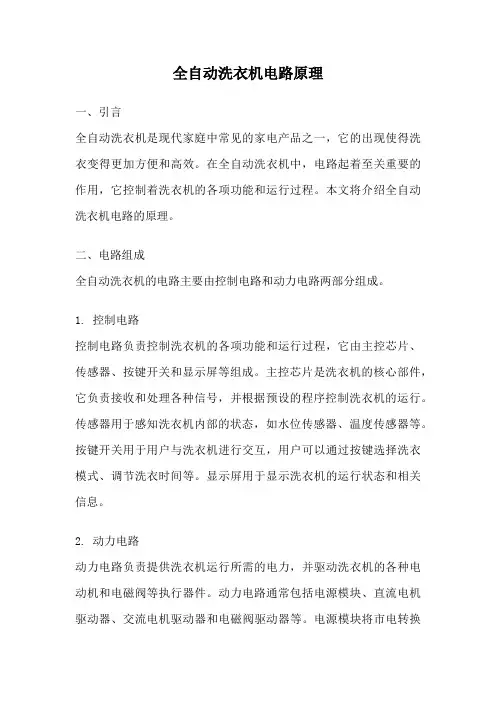

全自动洗衣机电路原理图 全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。 全自动洗衣机由洗衣系统和控制电路组成。其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。图1给出单片机Z86C09组成的全自动洗衣机的控制电路。 Ⅰ.自动洗衣机的洗衣程序 洗衣机面板上有4个按钮K1、K2、K5和K6。 K1用于水流选择，分两档：普通水流与柔和水流； K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程； K5是暂停开关； K6是洗衣程序选择键。洗衣程序分为标准程序和经济程序。 洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。经济洗衣程序少一次漂洗和脱水过程。 1．涤过程 通电后，洗衣机进入暂停状态，以便放好衣物。若不选择洗衣周期，则洗衣机从洗涤过程开始。当按暂停开关键K5时，进入洗涤过程。首先进水阀FV通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。 2．脱水过程 洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。排水阀动作时，带动离合器动作，使电机可以带动内桶转动。当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。 3．漂洗过程 与洗涤过程操作相同，只是时间短一些。 全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。 Ⅱ.洗衣机控制器的硬件组成原理 洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点： （1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。 （2）采用无噪声、无电磁干扰的双向晶闸管作为控制元件，控制电磁阀和电机。 （3）具有欠压和过压保护，欠压时，控制器不工作；超压时，保护电路起作用。 （4）具有瞬间掉电保护功能，电源短时间停电后，电压恢复时，能够维持原运行程序的工作状态并继续完成洗衣程序。
