可编辑
件5 技术规范书
中国电信2011年光分路器集中采购
技术规范书
日期：二〇一一年九月
可编辑
目录
目录..................................................................... I
1 概述 (1)
2 光分路器在ODN中的位置 (1)
3 光分路器产品分类 (1)
4 光分路器封装结构 (2)
4.1 光分路器封装要求 (2)
4.2 光分路器插头及适配器要求 (15)
4.3 光分路器引出尾纤要求 (15)
5 光分路器工作环境及使用寿命要求 (15)
5.1 工作温度 (15)
5.2 储藏温度 (15)
5.3 工作气压 (15)
5.4 工作湿度 (15)
5.5 使用寿命 (15)
6 光分路器材料要求 (15)
7 光分路器功能及性能要求 (16)
7.1 工作波长要求 (16)
7.2 光学性能要求 (16)
7.3 环境性能要求 (18)
7.4 机械性能要求 (19)
7.5 环境寿命要求 (20)
7.6 裸器件高压高温高湿试验性能要求 (21)
7.7 高功率传输性能要求 (21)
8 标识、包装、运输和贮存要求 (22)
8.1 标识 (22)
8.2 包装 (23)
8.3 运输 (23)
8.4 贮存 (23)
1 概述
本规范为中国电信集团公司（以下简称“中国电信”）用于PON网络的无源光分路器设备（以下简称“光分路器”）集中采购招标的技术规范书。
无源光分路器是PON网络中ODN网络的关键器件。
本次招标只针对基于PLC（平面光波导）技术的无源光分路器设备。
中国电信在任何时候保留和拥有对本规范书的解释权和修改权。
本规范书只是针对中国电信近期宽带接入网建设的要求，中国电信有权在签定合同前，根据需要修改和补充本规范书，修改补充后的最终规范书将作为合同的附件。
未经中国电信书面许可，投标方不得以任何形式向第三方透露本规范书内容。
在本规范书中，对各条目的要求有下列表达方式：
“必须”、“应”：表示现阶段网络建设的基本需要，该条目必须实现；
“建议”：表示将来网络、设备和技术发展的目标，一般情况下希望该条目实现，但在某些特定情况下可以忽略该条目；
“可以”：表示该条目属于可选。
投标方应对以下提出的每一项功能、性能要求进行逐段应答，如实地说明其设备的支持程度。如无特别说明，投标方声明支持的功能应为设备已实现的功能，不包括有能力支持但尚未实现的、近期将要实现的、未来计划实现的功能。
中国电信将适时进行验证测试，如发现投标方声明支持的功能和性能要求与测试结果不符，中国电信将保留采取进一步措施的权利。
2 光分路器在ODN中的位置
光分配网ODN是光接入网的关键部分，是由光分路器、光纤光缆和光配线产品等组成，其中光分路器是ODN中的核心器件，在网络中的位置如图1所示，其主要作用是为网络侧OLT 和用户侧ONU提供光媒质传输通道。光分路器在PON网络中的部署可以是一级，也可以是多级，采用一级分光时，每个PON系统只经过1级光分路器分光至各个ONU；采用多级分光时，每个PON系统经过多个级联的光分路器分光至各个ONU。
图1 光分路器在ODN中的位置
3 光分路器产品分类
用于PON网络的光分路器按功率分配形成规格来看，光分路器可表示为：M×N，M-表示输入光纤路数，N-表示输出光纤路数，在FTTx系统中，M可为1/2，N可为2/4/8/16/32/64/128等。光分路器也可表示为：M:N，本规范统一用M×N表示。
请投标方应答N=128分光比光分路器设备的实现方式。
光分路器可以是均匀分光，也可以是不均匀分光；本规范重点规定均匀分光。
根据制作工艺，光分路器可分为熔融拉锥式光分路器（FBT Splitter）和平面光波导光分路器（PLC Splitter）两种类型，本规范从应用角度出发，均匀分光光分路器应采用PLC 工艺，不均匀分光光分路器可采用PLC或FBT工艺。
4 光分路器封装结构
光分路器模块应经济高效、坚固且结构紧凑，所有器件应固定良好并可提供足够的供管理、连接、安装、维护、检验、测试用的空间。
4.1 光分路器封装要求
本规范主要定义下列五种封装结构的光分路器，以适应不同的安装设施和安装环境。
表1 光分路器封装方式
其他封装形式的光分路器不做明确要求，可根据各地实际需要定制，所有性能指标参照本规范执行。
3.1.1盒式封装
盒式封装光分路器应直接出Φ2.0mm尾纤插头。
盒式封装光分路器外形、尺寸应满足如下要求：
1)1/2×2/4/8/16/32盒式光分路器盒体最大尺寸为130mm×80mm×18mm；
2)1/2×64盒式光分路器盒体最大尺寸为130mm×80mm×29mm；
3)1×128盒式光分路器盒体最大尺寸暂定为200mm×150mm×40mm。
请投标方详细应答参加投标的盒式无源光分路器设备规格、型号及相应基本参数，填表如下（可增加行）：
表2 投标方投标盒式光分路器基本参数表
3.1.2机架式封装
机架式封装光分路器应提供光纤适配器，适合19英寸标准机架安装，尺寸应满足如下要求：
1)1/2×2/4/8/16/32/64机架式光分路器机箱最大尺寸为483mm×44.5mm×260mm；
2)1/2×128机架式光分路器机箱最大尺寸为483mm×89mm×260mm。
请投标方详细应答参加投标的机架式无源光分路器设备规格、型号及相应基本参数，填表如下（可增加行）：
表3 投标方投标机架式光分路器基本参数表
3.1.3微型封装
微型封装光分路器分为不带插头型、带插头型：
1)不带插头型：
不带插头型输入输出应为Φ0.25mm尾纤，输出应为8芯一组的光纤带，其最大封装尺寸应满足如下要求：
a)1/2×2/4/8/16/32/64光分路器:70mm×12mm×6mm；
b)1/2×128光分路器尺寸待定。
2)带插头型：
带插头型输入输出应为Φ0.9mm尾纤端子，其最大封装尺寸应满足如下要求：
a)1/2×2/4/8/16光分路器:70mm×12mm×6mm；
b)1/2×32光分路器：80mm×20mm×6mm；
c)1/2×64光分路器：100mm×40mm×6mm；
d)1/2×128光分路器尺寸待定。
请投标方详细应答参加投标的微型无源光分路器设备规格、型号及相应基本参数，填表如下（可增加行）：
表4 投标方投标微型光分路器基本参数表
3.1.4托盘式封装
托盘式封装光分路器，提供光纤适配器：外形和尺寸应满足中国电信ODN系列标准中的《中国电信光缆交接箱技术要求》和《中国电信光纤配线架技术要求》中12芯熔配一体化托盘要求，占用托盘位置应满足如下要求：
a)1/2×2/4/8/16分路器托盘应占用1个12芯一体化托盘空间；
b)1/2×32/64分路器托盘应占用2个12芯一体化托盘空间，其中1/2×64光分路器
托盘采用LC插头；
c)1/2×128光分路器待定。
请投标方详细应答参加投标的托盘式无源光分路器设备规格、型号及相应基本参数，填表如下（可增加行）：
表5 投标方投标托盘式光分路器基本参数表
3.1.5插片式封装
插片式封装光分路器，提供光纤适配器，配合分光分纤盒、光缆交接箱、ODF架等内置的插箱使用。
插片式光分路器基本插片单元的外形尺寸应为130mm×100mm×25mm、占1个槽位。光分路比为16以上的插片式光分路器应占用L个槽位（L≥2），尺寸应为130mm×100mm×（26×L -2）mm。常用的光分路器的外形尺寸可参考表6，但不限于表6，可以采用紧凑排列方法，但必须保证操作的便利性。
表6 常用插片式封装光分路器参考外形尺寸
请投标方详细应答参加投标的插片式无源光分路器设备规格、型号及相应基本参数，填表如下（可增加行）：
表7 投标方投标插片式光分路器基本参数表
常用插片式封装光分路器的具体尺寸及适配器排列如下：

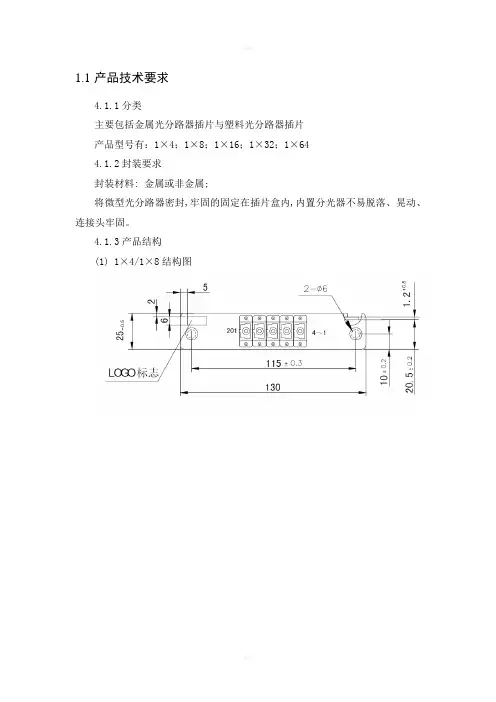

a)1/2x4光分路器插片：
图2 1x4 SC光分路器插片尺寸（1槽位）
b)1/2x8光分路器插片：
图3 1x8 LC光分路器插片尺寸（1槽位）
图4 1x8 SC光分路器插片尺寸（1槽位）c)1/2x16光分路器插片：
LOGO 标志
图5 1x16 LC光分路器插片尺寸（2槽位）
