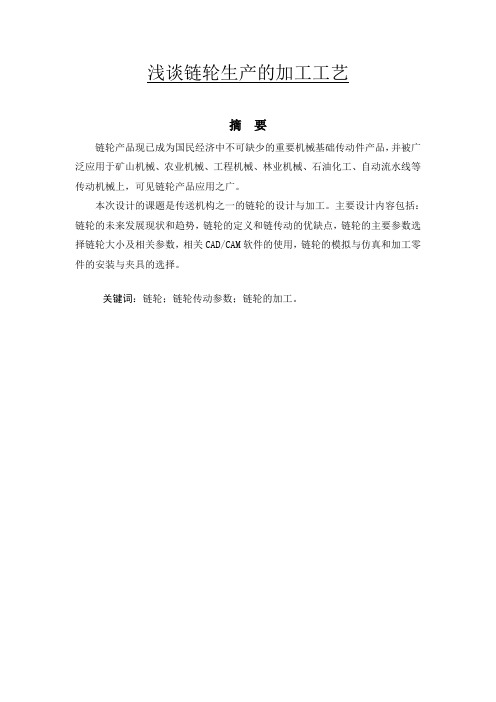

浅谈链轮生产的加工工艺
摘要
链轮产品现已成为国民经济中不可缺少的重要机械基础传动件产品，并被广泛应用于矿山机械、农业机械、工程机械、林业机械、石油化工、自动流水线等传动机械上，可见链轮产品应用之广。
本次设计的课题是传送机构之一的链轮的设计与加工。主要设计内容包括：链轮的未来发展现状和趋势，链轮的定义和链传动的优缺点，链轮的主要参数选择链轮大小及相关参数，相关CAD/CAM软件的使用，链轮的模拟与仿真和加工零件的安装与夹具的选择。
关键词：链轮；链轮传动参数；链轮的加工。
目录
一绪论 (1)
二链轮 (2)
2.1链轮的定义 (2)
2.2链轮传动的优点 (3)
三链轮的分析 (3)
3.1 链传动的主要参数选择 (4)
3.1.1连的节距与排数 (4)
3.1.2链轮的齿数和传动比 (4)
3.2 计算链轮齿数和传动比 (5)
四链轮的造型 (6)
4.1 相关CAD/CAM软件的使用 (6)
4.2 链轮的模拟与仿真 (7)
4.2.1 刀具路径的生成 (7)
4.2.2 链轮在UG中的仿真与G代码生成 (8)
五链轮的加工工艺的制定 (9)
5.1链轮加工工艺的分析主要包括的内容 (10)
5.1.1 数控加工工艺分析 (10)
5.1.2 机床的合理运用 (10)
5.2加工零件的安装与夹具的选择 (11)
5.2.1定位安装的基本原则 (11)
5.2.2选择夹具的基本原则 (11)
5.3加工工艺卡片的制定 (11)
5.3.1普车上的加工 (11)
5.3.2加工中心、线切割上的加工 (11)
结论 (14)
参考文献 (16)
致谢 (17)
一绪论
链轮广泛应用于工业、农业、军事、医疗卫生、科技等方面，是各种领域的中间环节。链轮在生活中的角色决定了他的加工与设计也是必须达到最合理化。链传动是一种具有中间挠性件的非共轭啮合传动，它具备齿轮传动和带传动部分的优势以及特性。当然链轮传动也具有它自身的独特性。其优势为：轴间距范围大，传动比一定，吸振能力强，对恶劣环境有一定的适应能力，工作可靠作用于轴上的力较小；其缺点则是：运转的瞬时速度不均匀，高速时不如带传动平稳（齿形链较好）；链条工作时，特别是因磨损产生伸长之后，容易引起共振，因而需增设张紧和减振装置。
随着我国经济快速的发展，链轮齿形设计水平在不断的改进提高。目前我国一直沿用前苏联和欧洲的三圆弧一直线齿形，虽然传动性能较好，但设计和制造相对复杂。但美国摩斯公司推出的采用30度压力角的渐开线齿形，由其组成的链传动称为HV链传动，具有良好的高速传动性能。另一个显著的特点是CAD/CAM技术的应用，直接推动了链轮技术的发展。链轮绘图软件已进入市场，运用这些软件只要输入有关参数，如配用链条的相关尺寸，链轮结构形式，齿数等等，即可很快绘制出链轮工作图。再次，非圆链轮技术得到了发展和应用。
从链轮产品的发展现状看，目前我国链轮产品已不能满足国内和国际市场发展的要求。主要是我国的链轮企业中具有现代化、规模化的大型生产企业不多，生产工艺长期得不到改进，生产装备的改造往往滞后于产品发展的需要，链轮产品的品牌意识淡薄（国内的链轮产品属国家名牌产品的甚微，属国际品牌的几乎为零，出口的链轮产品绝大多数为贴牌生产），链轮产品的附加值较低、专业化的技术力量普遍较弱，市场竞争不很规范，等等这些因素已严重地制约了我国的链轮行业的发展。但随着国外厂商在中国投资设立链轮企业的步伐的加快，新一轮发展中占得先机，众多国内链轮企业都加大了设备更新换代和技术改造，并提高企业管理水平，这必将使整个链轮行业的整体水平迈上一个新的台阶。链轮企
业的基本建设及技术改造已由量的扩张转向质的提高，一般中小企业在前几年进行粗放型技改的基础上，开始注重对老设备的改造更新和先进设备的投入。大中型骨干企业在技改上一方面根据自己的实际需要进行拾遗补缺，另一方面在总结经验的基础上大胆创新。在行业内原国有企业进行改制、改组或股份制改造的同时，迅速崛起的民营企业和股份制企业已成为机械通用零部件行业的主力军。目前我国链轮行业的主要重点企业中90％以上为民营或股份制企业，几乎已经没有国有企业。从链轮行业发展总体上说，标准链轮将会逐步退缩，市场的需求量将会逐步下降；而非标准链轮产品（规格按客户图纸要求确定尺寸）的需求量和所占整个链轮的市场份额将会明显上升，应该说非标链轮是整个链轮产品的一种发展方向，其市场潜力很大，具有广阔的发展前景。同时由于同步带轮既有皮带轮传动的优势，又有链轮传动的特点，因此，同步带轮在整个链传动件产品中的市场份额将会大幅度提升，其发展前景也将十分乐观，其市场潜力将是不可估量的。综上所述，非标链轮和同步带轮在整个链轮等传动件系列产品中代表着未来的发展方向和总的发展趋势，其市场潜力巨大，具有广阔的发展前景。
二链轮
2.1链轮的定义
链轮(sprocket) [sprocket wheel]∶带嵌齿式扣链齿的轮子,用以与节链环或缆索上节距准确的块体相啮合 [chain wheel]∶一种实心或带辐条的齿轮,与(滚子)链啮合以传递运动。
图2-1-1 简单的链轮
2.2链轮传动的优点
2.2.1运行平稳，不易产径向跳动和振动。
2.2.2 零件不容易，延长使用寿命。
2.2.3 更新方便简单，易于操作。
三链轮的分析
链传动是一种具有中间挠性件（链条）的啮合传动，它同时具有刚柔特点,是一种应用十分广泛的机械传动形式。如下图所示，链传动由主动链轮1，从动链轮2和中间挠性件（链条）3组成，通过链条的链节与链轮上的轮齿相啮合传递运动和动力。
图3-1-1 简单的链传动
3.1 链传动的主要参数选择
3.1.1连的节距与排数
链节距越大，则链的零件尺寸越大，承载力越强，但传动时的不平稳性，动载荷和噪声也越大。链的排数越多，则其承载力越强，传动的轴向尺寸也越大。因此，选择链条时应在满足承载力要求的前提下，尽量选择较小节距的双排链，当在高速大功率时，可选择小节距的多排链。本设计采用小节距单排链，链轮是
d
与链子是配套的，测的链子的节距P为12.7，查表得链子上的滚子直径
r
为7.95。
3.1.2链轮的齿数和传动比
为保证传动平稳，减少冲击和动载荷，小链轮Z1不宜过小（一般应大于
17），大链轮齿数不宜过多，齿数过多除了增加传动的尺寸和重量外，还会出现跳齿和脱链等现象。原先齿数18个，链轮齿面采用的是两段圆弧设计,对于齿数Z 大于19个可以采用直线—圆弧设计，由于滚子链的传动比i(i=Z2/Z1),不宜大于7，一般推荐i=2～3.5，只有在低速时i 才可取的大一点，i 过大链条在小链轮上的包角减小，啮合的齿数减小，从而加速轮齿的摩损，这里设计时选择链轮齿数为22个。
3.2 计算链轮齿数和传动比
一般设计链传动时的已知条件为：传动的用途和工作情况，原动机的类型，
需要传递的功率，主动轮的转速，传动比以及外廓安装尺寸等。
链传动的设计计算一般包括，确定滚子链的型号、链节距、链节数，选择链
轮的齿数、材料、结构、绘制链轮工作图。
计算参数如下：
链轮节圆直径：d=)
/180sin(0Z p =89.239mm (p 为节距，z 为齿数) 链轮齿顶圆直径：a d =d+0.9r d (这里可取小点取95，r d 为滚子直径)
链轮
参数对照图为图1,在Autocad 中完成的链轮齿形设计见图2
齿根圆直径：f d =d-21r =81.21 (其中1r =0.505r d )
齿沟角α为: α=058(根据P/r d <1.6时查得)
压力角θ为: θ=0
30-Z 0
180=082.21
图3-2-1 齿形的参数
图3-2-2 直线—圆弧齿形
四链轮的造型
目前，国内很多企业开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件，个别厂家还引进了Moldflow、C-Flow、DYNAFORM、Optris和MAGMASOFT 等CAE软件，本设计选择的是UG-NX软件。
4.1 相关CAD/CAM软件的使用
AutoCAD是人们用的最为广泛的软件之一。图二在AutoCAD中完成后，以*.dwg 格式保存,因为要在UG中加工零件,所以最好以*.igs格式保存最好,因为AutoCAD
中没有*.igs格式保存,所以导到北航的CAXA软件中以*.igs保存,再以*.igs导到UG软件中,在UG软件中完成的三维造型如图4-1
所示
图4-1-1 链轮的造型
4.2 链轮的模拟与仿真
4.2.1 刀具路径的生成
在UG软件中所有的参数设置好后，可以生成相应的刀具路径。
在PLANAR_MILL主对话框中选择刀轨生成按钮，出现显示参数对话框，去掉两个钩，单击确认即可产生刀具轨迹，如图4-2-1所示：
图4-2-1 加工刀路
图中红色表示G00速度，由机床指定；黄色表示进刀速度1000mm/min，蓝色表示正常加工的速度1500mm/min。
4.2.2 链轮在UG中的仿真与G代码生成
刀轨生成后，UG软件便可以进行链轮的仿真，选择2D动态，单击播放，如图4-2-2所示：
图4-2-2 链轮的仿真
可在UG软件中模拟后，经后处理生成 G代码，以文件名LIANLUN.nc保存。部分的NC代码如下：
%
O0001
(CL2_igs)
(TOOL NAME:MILL)
G91 G28 Z0.0
G05.1 Q1
G40 G49 G17 G80 G90 G54
G00 X0. Y0.
S2500 M03
…
X20.234 Y-46.269 R50.5
X19.032 Y-46.52 R3.
X16.927 Y-45.658 R3.
…
G00 Z10.
M05
M09
G91 G28 Z0.0
G05.1 Q0
M30
G代码生成后，用CIMCO Edit软件打开后模拟，传送加工中心即在线加工。CIMCO 软件模拟如图4-2-3：
图4-2-3 CIMCO刀路
该软件被广泛使用于模具加工中，既可以实现在线加工也可以将程序传入机床内存，提高了加工的效率。本设计中的链轮加工即采用该软件的传输。
五链轮的加工工艺的制定
无论是手工编程还是自动编程，在编程前都要对所加工的零件进行工艺分析，拟定加工方案，选择合适的刀具，确定切削用量。在编程中对一些工艺问题（如对刀点，加工路线等）也需做一些处理。因此程序编制中的工艺分析是一项十分重要的工作。
5.1链轮加工工艺的分析主要包括的内容
5.1.1 数控加工工艺分析
数控加工工艺的分析主要内容实践证明，数控加工工艺分析主要包括以下
个方面：
5.1.1.1选择适合在数控机床上加工的零件，确定工序内容。
5.1.1.2分析被加工零件图样，明确加工内容及技术要求，在此基础上确定零件的加工方案，制定数控加工工艺路线，如工序的划分，加工顺序的安排，与传统加工顺序的衔接等。
5.1.1.3设计数控加工工序。如工步的划分、零件的定位与加工的选择、刀具的选择、切削用量的确定等。
5.1.1.4调整数控加工工序的程序。如对刀点，换刀点的选择，加工路线的确定，刀具的补偿。
5.1.1.5分配数控加工中的容差。
5.1.1.6处理数控机床上部分工艺指令。
总之数控加工工艺内容较多，有些与普通机床加工相似，考虑到加工的经济性和此链轮的加工精度不高，一部分加工是在普通机床上完成。
5.1.2 机床的合理运用
在数控机床上加工零件时一般有两种情况。第一种情况：有零件图样和毛坯选择加工件件的数控机床。第二种情况：已经有了数控机床，要选择适合在该机床上加工的零件。无论哪种情况，考虑因素主要有：毛坯的材料和类型、零件轮廓形状复杂程度、尺寸大小、加工精度、零件数量、热处理要求等。概括起来有三点：
5.1.2.1要保证加工零件的技术要求，加工出合格产品。有利于提高生产率。
5.1.2.2尽可能降低生产成本（加工费用）。
φ，从市场中采购毛坯直由于在设计过程中，计算出链轮的齿顶圆直径为95
φ，厚30mm,材料为45钢，加工数量1个。毛坯外圆的粗精加工都是在径为100
普通车床上完成的，车至外径尺寸为
95φ，台阶外径为35φ。沟槽尺寸为10×10mm,因与轴承的配合精度不高，直接用20φ的麻花钻打孔至尺寸。第一道工序结束后选择加工中心，调用UG 编制好的后处理程序加工出链轮的齿型，最后在线切割机床上加工与轴毂配合的槽，尺寸为5×4mm ，如图：
5.2加工零件的安装与夹具的选择
5.2.1定位安装的基本原则
在数控机床上加工零件时，定位安装的基本原则是，合理选择定位基准和。夹紧方案，在选择时应注意一下几点：
5.2.1.1力求设计、工艺和编程计算的基准统一。
5.2.1.2尽量减少装夹次数，尽可能在一次定位装夹后，加工出全部待加工表面。
5.2.1.3避免采用占机人工调整式加工方案，以充分发挥数控机床的效能。
5.2.2.选择夹具的基本原则
数控加工的特点对夹具提出两个基本要求：一是要保证夹具的坐标方向与机床的坐标方向相对固定；二是要协调零件和机床坐标系的尺寸关系。除此之外还要考虑以下几点：
