电力电子课程实习报告
班级：电气10-3班
学号： 10053303
姓名：李乐
目录
一、课程设计的目的
二、课程设计的要求
三、课程设计的原理
四、课程设计的思路及参数计算
五、电路的布局与布线
六、调试过程遇到的问题与解决办法
七、课程设计总结
一、课程设计的目的
（1）熟悉Power MosFET的使用；
（2）熟悉磁性材料、磁性元件及其在电力电子电路中的应用；
（3）增强设计、制作和调试电力电子电路的能力。
二、课程设计的要求
本课程设计要求根据所提供的元器件设计并制作一个小功率的反击式开关电源。
电源输入电压：220V
电源输出电压电流：12V/1.5A
电路板：万用板手焊。
三、课程设计原理
1、引言

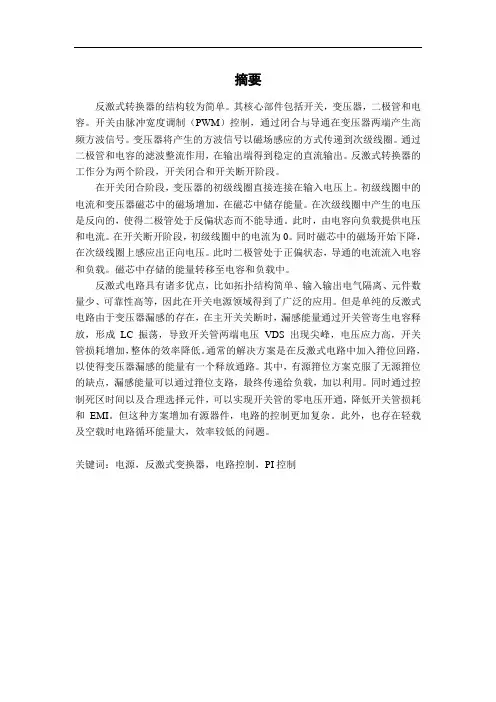

电力电子技术有三大应用领域：电力传动、电力系统和电源。在各种用电设备中，电源是核心部件之一，其性能影响着整台设备的性能。电源可以分为线性电源和开关电源两大类。
线性电源是把直流电压变换为低于输入的直流电压，其工作原理是在输入与输出之间串联一个可变电阻（功率晶体管），让功率晶体管工作在线性模式，用线性器件控制其“阻值”的大小，实现稳定的输出，电路简单，但效率低。通常用于低于10W的电路中。通常使用的7805、7815等就属于线性电源。
开关电源是让功率晶体管工作在导通和关断状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小），所以开关电源具有能耗小、效率高、稳压范围宽、体积小、重量轻等突出优点，在通讯设备、仪器仪表、数码影音、家用电器等电子产品中得到了广泛的应用。反激式功率变换器是开关电源中的一种，是一种应用非常广泛的开关电源。
2、基本反激变换器工作原理

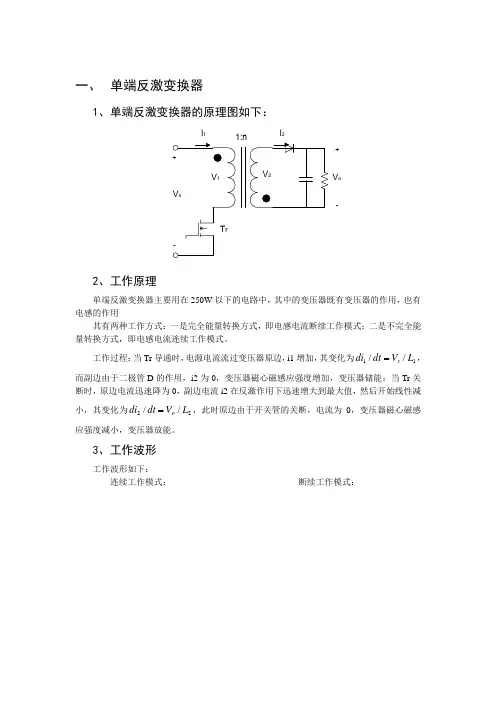

基本反激变换器如图1所示。假设变压器和其他元件均为理想元器件，稳态工作下。
图1 反激变换器的原理图
电路工作过程如下：当M1导通时，它在变压器初级电感线圈中存储能量，与变压器次级相连的二极管VD处于反偏压状态，所以二极管VD截止，在变压器次级无电流流过，即没有能量传递给负载；当M1截止时，变压器次级电感线圈中的电压极性反转，使VD导通，给输出电容C充电，同时负载R上也有电流I流过。M1导通与截止的等效拓扑如图2所示。
（A）
（B）
图2 反激变换器的两种工作状态
反激变换器的工作过程大致可以看作是原边储能和副边放电两个阶段。原边电流和副边电流在这两个阶段中分别起到励磁电流的作用。如果在下一次M导通之前，副边已经将磁路
的储能放光，即副边电流为零，则称变压器运行于断续电流模式（DCM ），反之，则在副边还没有将磁路的储能放光，即在副边电流没有变为零之前，Q 又导通，则称变压器运行于连续电流模式（CCM ）。通常反激变换器多设计为断续电流模式（DCM ）下。
当变换器工作在CCM 下时，输出与输入电压、电流之间的关系如下：
U
O
=M
U
g
， I
g
=M I
a
， 其中M =)1(D N D -, N =
N N S
p 。
当变换器工作在DCM 下时，上述关系仍然成立，只不过此时的增益M 变为：
M =U
U
g
o =K
D
,K =
R f
L s
m 2<
N
2
()2
1D - 可以看出，改变开关器件Q 的占空比和变压器的匝数比就可以改变输出电压。 3、反激变换器的吸收电路:
由于在实际中反激变换器存在各种寄生参数，如变压器的漏感，开关管的源漏极电容。在这种情况下，反激变换器是不能可靠工作的。所以为了让磁通可靠复位，加了RC 吸收电路。其图如下所示：
（a ）
（b）
图3 吸收电路
4、反激变换器的系统结构
反激式变换器的系统结构示意图如图所示。由图中可以看出，一个AC输入DC输出的反激式变换器主要由如下五个部分组成：输入电路、变压器、控制电路、输出电路和吸收电路。输入电路主要包括整流和滤波，将输入的正弦交流电压变成直流，而输出电路也是整流和滤波，是将变压器副边输出的方波电压单向输出，且减少输出电压的纹波。所以，反激变换器的关键在于变压器和控制电路的设计。这也是本次课程设计的重点。
图4 反激变换器的系统结构简图
四、课程设计的思路及参数计算
在本次实习中提供的变压器的铁芯是EE28铁氧体铁芯，其在25摄氏度的磁导率为T B 5.025max_=，铁芯的初始磁导率为02300u 。
变压器选择的相关参数包括：原副边匝数比、原边匝数、副边匝数和气隙，本次试验中用到的变压器的绕组的漆包线已经给定，无需选择。
（1）根据输入的最高直流电压和开关管Q 的耐压确定原副边匝数比：
U
g
=U
2
4
.1=1.4?220=308V ,
U
Q =600V ,
η=80% 。
N
N s
p =
()
13.13.12+-U U U
O g
Q
=()
1103.1308
6003.12
+??-=5.558
这是匝数比的上限值，匝比只能比这个小，不能比其大。 取
N
N s
p =5.
这就求得了最大占空比，即最大导通时间。
为了保证电路工作于DCM 模式，磁路储能和放电的总时间应控制在0.8T 以内，所以：
()()T U
N
N T U T T
r
O
s
p on
g
r on
T
118.0+=-=+?
()()()118.01max
++-?+=U
N
N U U N
N D
O
s
p g
O
s
p T
=
11
53078
.0115?+??=0.1215， 取D=0.1 。
（2）原边匝数的计算： 根据磁芯，得到有效的导磁截面积
A e
，则原边匝数应保证在最大占空比时磁路仍不饱和。
电压冲量等于磁路中磁链的变化量， 取开关频率为75KHz,25°下Bmax 为0.5T
304.129.805.07511215.030810
10
6
3
max
max
=????
?==
-A
B D U N e
g
p
T ，真正的原边匝数必须比这个值
大，才可能让磁路不饱和。通常取2倍的上述值，则取25=N
p
。
（3）副边匝数的计算
根据上面两步的结果，很容易求出副边匝数5=N
s
。
（4）辅助绕组的计算
辅助绕组计算与副边绕组的计算方法一样，由于输出10v ，供电输出12v 。则得到61=S N （5）气隙长度的计算：
原边的峰值电流为
A D
U P I g O
sp 2175.11
.0308%805
.11022=????=
=
η
则初级电感为
H T
I P L
sp
O p
101042
5
2
365.32175
.1%8033.15.11022--?=?????==
η 求出气隙长度为：
m r
Fe L
e
g
l A A L
432
4
670
10664.12300
104.512510365.3109.80104-----?=?-????=-=πμ
μ=0.16mm 。 变压器制作过程中可取三层卫生纸（每层0.05mm ）作为气隙
图5 功率变压器磁路示意图
6、控制系统的设计 （1）振荡器：
振荡器的频率有定时元件T R ，T C 决定，T
T C R f 8
.1 ，我们小组的频率选为75KHZ 。
初始T R =122Ω，T C 取104,。（实验中有改动，改为T R =1200欧姆，T C 取103） （2）电压误差放大器：
在本次实习中在输入与输出的隔离开关电源中，为了减小误差，通常采用外置电压环，即将U3845的内部误差放大器旁路掉，由外部电压环的输出通过补偿输入引脚决定电流参考。
（3）电流比较器:电流比较器的门槛值error V 有误差放大器的输出给定，当电压误差放大器显示输出电压太低时，电流的门槛值就增大，使输出到负载的能量增加，反之也一样。 电流型控制的优点是本身具有过流保护功能，电流比较器实现对电流的逐周限制，属于一种恒功率过载保护方法，即维持供给负载的恒功率。 整个控制部分的原理图如下所示：
图6 UC3845控制原理示意图
几个重要器件的介绍:
(1)UC3845
UC3845芯片为SO8或SO14管脚塑料表贴元件。专为低压应用设计。其欠压锁定门限为8.5v（通），7.6V（断）；电流模式工作达500千赫输出开关频率；在反激式应用中最大占空比为0.5;输出静区时间从50%~70%可调；自动前馈补偿；锁存脉宽调制，用于逐周期限流；内部微调的参考源；带欠压锁定；大电流图腾柱输出；输入欠压锁定，带滞后；启动及工作电流低。
芯片管脚图及管脚功能如图1所示。
图7 UC3845芯片管脚图
1脚：输出/补偿，内部误差放大器的输出端。通常此脚与脚2之间接有反馈网络，以确
定误差放大器的增益和频响。
2脚：电压反馈输入端。此脚与内部误差放大器同向输入端的基准电压（2.5 V）进行比较，调整脉宽。
3脚：电流取样输入端。
4脚：R T/CT振荡器的外接电容C和电阻R的公共端。通过一个电阻接Vref通过一个电阻接地。
5脚：接地。
6脚：图腾柱式PWM输出，驱动能力为土1A.
7脚：正电源脚。
8脚：V ref，5V基准电压，输出电流可达50mA.
（2）TL431
TL431是一个良好的热稳定性能的三端可调分流基准源。外部有三极分别为：阴极（CATHODE）、阳极（ANODE）、参考端（REF）。其芯片体积小、基准电压精密可调，输出电流大等优点，所以可以用来制作多种稳压器件。
其具体功能可用图4.14的功能模块示意。由图可看出，VI是一个内部的2.5V基准源，接在运放的反相输入端。由运放特性可知，只有当REF端的电压十分接近VI时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管，电流将从1到100mA变化。
图8 TL431的功能模块示意图
在开关电源设计中，一般输出经过TL431（可控分流基准）反馈并将误差放大，TL431的沉流端驱动一个光耦的发光部分，而处在电源高压主边的光耦感光部分得到的反馈电压，用来调整一个电流模式的PWM控制器的开关时间，从而得到一个稳定的直流电压输出。
（3）PC817
PC817是一个比较常用的光电耦合器,内部结构如图4.15所示，其中脚1为阳极，脚2为阴极，脚3为发射极，脚4为集电极。
在开关电源中，当电流流过光二极管时，二极管发光感应三极管，对输出进 行精确的调整，从而控制UC3842的工作。同时PC817光电耦合器不但可起到反馈作用还可以起到隔离作用。
图4.15 PC817内部框图
7、UC3845的主要外围电路设计 （1）供电
Ω=?-=
-K R a 5.29910
15
.83083
1,初始取R a 1=300K Ω,(后修改为Ω=K R a 2501)。 (2)电流检测
接在功率MOSFET 源极上的电流检测电阻大概值为：
Ω==
=5749.02175
.17
.0max I
U R pk
s s ，取Ω=5.0R s 。
在测试时，如果发现在最小输入电压下，电源无法提供满载功率，就需要减小该电阻值。 （3）电压反馈控制
电压反馈环节要与输入电压和控制IC 隔离，常用光隔离器进行隔离。
Ω==
K mA
V
R 1551,要求流过二极管的最大电流为： mA mA
mA I f 5.78
.051max =+=,所以，
Ω=--=
--≤
K mA
U U U R
ka f
O
84.05.75
.22.1105
.7min
2
,
Ω=--=
--≥
K mA
U U U R
ka f
O
126.0505
.22.11050
min
2
,
取
Ω=K R
5.02
。
Ω==
=
∴=-=-==+=+==Ω?=∴82.158177.2173207.22.15.15.15.033
3
3232
3mA
V
R
R mA
mA mA K R V
R R V K mA R I u R I I I u u u u
f f a
取
Ω=1503
R
。
Ω
=Ω==≤
K K uA V
uA Uref R R 105.122005.220066 在此范围内取值，则 ()Ω
=Ω=?-=-=K K U R U Uo R
R ref ref 30365.2125.210)(5
65 则取
五、 电路的布局与布线
六、调试过程遇到的问题与解决办法
1、初次焊接成功后，取Ra1为300K欧姆，上电后稳压管两端输
出8.2v，输出端没输出，怀疑是Ra1太大的缘故，于是将其改
成150KΩ和100KΩ加50K电位器串联，即改成可调节的，重新
上电，并缓缓调小Ra1，结果稳压管两端达到8.5v，但UC3845
芯片仍旧没有工作，因此仍没有输出
2、经询问同学，怀疑可能是因为CT取得太大，影响输出频率，导
致UC3845不能工作，于是缩小十倍由104变为103，为保证开
关频率不变，RT相应扩大十倍，变为1200欧姆，再次上电，
这次UC3845工作了，有输出了，但开关管在震动，发出嗡嗡声，
上电到150V左右时保险丝烧了，撤电后检查发现开关管也烧坏
了。
3、换上新的器件后，开始检查电路，发现RC滤波的电压和电容选
错了，电容选的太小因为这个是大家统一的，我们选的电容太
小电阻太大，修改之后再次上电，结果显示输出的发光二极管
亮了一下之后就灭了，撤电再次检查发现稳压管烧坏了。
4、我们推测是因为Ra1调的太小，导致供给稳压管两端电压太大，
于是换了稳压管之后并调大了Ra1，但是再次上电仍然烧了稳
压管，所以感觉推测有误。
5、询问老师，原因可能是辅助绕组匝数太多，应减少，于是将辅
助绕组减到4匝，结果成功了一小步，稳压管有稳定输出12v，输出稳定在15v，觉得两个电压都太大，不敢继续升高输入电
压，怕烧坏稳压管。于是又一次修改变压器，将辅助绕组减到
3，副边绕组也减到3，再次上电稳压管两端电压竟然升到了13v
多，没敢继续升高输入，不明白为什么降低了绕组匝数反而电
压上升，撤电分析原因
6、询问老师知，副边绕组降低导致占空比增大，接着导致供电输
出也增大，于是将输出绕组又改为5匝，重新上电，但输出调
到10v后，但UC3845不工作，这次是辅助绕组匝数太少导致供
电输出太小，达不到8.5v。
7、最后将辅助绕组又增大到到5匝，上电输出稳定，但升到200v
左右时，输出突然降为零，经检查，是输出绕组上的二极管被
击穿。辅助绕组上的IN5822也被击穿。
8、将击穿的二极管换为耐压更强的FR307二极管，最后终于得到
理想输出，而且带载成功，输出10v,1.5A.
七、课程设计总结
历时两周的实习结束了，最终出来满意的结果，虽然中间经历了很多的挫折，但还是很有自豪感的。从最开始的电路图设计、参数计算，到后来的焊接，调试，修改，自己在其中受益匪浅。在这期间，我们查阅了很多资料，学习和巩固了许多的知识和技能。还有老师们对我们问题的耐心讲解，使我们对许多问题的看法更加透彻，自己表示十分感谢。
《电力电子技术》 课程设计报告 题目：基于Matlab的电力电子技术 仿真分析 专业：电气工程及其自动化 班级：电气2班 学号：Z01114007 姓名：吴奇 指导教师：过希文 安徽大学电气工程与自动化学院 2015年 1 月7 日
中文题目 基于Matlab 的电力电子技术仿真分析 一、设计目的 （1）加深理解《电力电子技术》课程的基本理论； （2）掌握电力电子电路的一般设计方法，具备初步的独立设计能力； （3）学习Matlab 仿真软件及各模块参数的确定。 二、设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕： （1）根据设计题目要求的指标，通过查阅有关资料分析其工作原理，设计电路原理图； （2）利用MATLAB 仿真软件绘制主电路结构模型图，设置相应的参数。 （3）用示波器模块观察和记录电源电压、控制信号、负载电压、电流的波形图。 三、设计内容 （1）设计一个降压变换器（Buck Chopper ），其输入电压为200V ，负载为阻感性带反电动势负载，电阻为2欧，电感为5mH ，反电动势为80V 。开关管采用IGBT ，驱动信号频率为1000Hz ，仿真时间设置为0.02s ，观察不同占空比下（25%、50%、75%）的驱动信号、负载电流、负载电压波形，并计算相应的电压、电流平均值。 然后，将负载反电动势改变为160V ，观察电流断续时的工作波形。（最大步长为5e-6，相对容忍率为1e-3，仿真解法器采用ode23tb ） （2）设计一个采用双极性调制的三相桥式逆变电路，主电路直流电源200V ，经由6只MOSFET 组成的桥式逆变电路与三相阻感性负载相连接，负载电阻为1欧，电感为5mH ，三角波频率为1000Hz ，调制度为0.7，试观察输入信号（载波、调制波）、与直流侧假想中点N ‘的三相电压Uun ’、Uvn ’、Uwn ’，输出线电压UV 以及负载侧相电压Uun 的波形。 四、设计方案 实验1：降压变换器 dc-dc 变流电路可以将直流电变成另一固定电压或可调电压的直流电，包括直接直流变流电路和间接直流变流电路。其中，直接直流变流电路又称为斩波电路，功能是将直流电变为另一直流电。本次实验主要是在Matlab 中设计一个降压斩波电路并仿真在所给条件下的波形和数值与理论计算相对比。降压斩波电路原理图如下所示，该电路使用一个全控型器件V ，这里用IGBT ，也可采用其他器件，例如晶闸管，若采用晶闸管，还需设置使晶闸管关断的辅助电路。为在V 关断时给负载中电感电流提供通道，设置了续流二极管VD 。斩波电路主要用于电子电路的供电电源，也可拖动直流电动机或带蓄电池负载等，后两种情况下负载中均会出现反电动势，图中用m E 表示。若无反电动势，只需令0m E ，以下的分析和表达式中均适用。
HUNAN CITY UNIVERSITY 数据库系统课程设计 设计题目：宿舍管理信息系统 姓名： 学号： 专业：信息与计算科学 指导教师：
20年 12月1日 目录 引言 3 一、人员分配 4 二、课程设计目的和要求 4 三、课程设计过程 1.需求分析阶段 1.1应用背景 5 1.2需求分析目标5 1.3系统设计概要 5 1.4软件处理对象 6 1.5系统可行性分析 6 1.6系统设计目标及意义7 1.7系统业务流程及具体功能 7 1.8.1数据流程图8 2.系统的数据字典11 3.概念结构设计阶段 13 4.逻辑结构设计阶段 15 5.物理结构设计阶段 18 6.数据库实施 18 7.数据库的运行和维护 18 7.1 解决问题方法 19 7.2 系统维护 19 7.3 数据库性能评价 19 四、课程设计心得. 20
参考文献 20 引言 学生宿舍管理系统对于一个学校来说是必不可少的组成部分。目前好多学校还停留在宿舍管理人员手工记录数据的最初阶段，手工记录对于规模小的学校来说还勉强可以接受，但对于学生信息量比较庞大，需要记录存档的数据比较多的高校来说，人工记录是相当麻烦的。而且当查找某条记录时，由于数据量庞大，还只能靠人工去一条一条的查找，这样不但麻烦还浪费了许多时间，效率也比较低。当今社会是飞速进步的世界，原始的记录方式已经被社会所淘汰了，计算机化管理正是适应时代的产物。信息世界永远不会是一个平静的世界，当一种技术不能满足需求时，就会有新的技术诞生并取代旧技术。21世纪的今天,信息社会占着主流地位，计算机在各行各业中的运用已经得到普及，自动化、信息化的管理越来越广泛应用于各个领域。我们针对如此，设计了一套学生宿舍管理系统。学生宿舍管理系统采用的是计算机化管理，系统做的尽量人性化，使用者会感到操作非常方便，管理人员需要做的就是将数据输入到系统的数据库中去。由于数据库存储容量相当大，而且比较稳定，适合较长时间的保存，也不容易丢失。这无疑是为信息存储量比较大的学校提供了一个方便、快捷的操作方式。本系统具有运行速度快、安全性高、稳定性好的优点，并且具备修改功能，能够快速的查询学校所需的住宿信息。 面对目前学校发展的实际状况，我们通过实地调研之后，对宿舍管理系统的
一总体方案设计级总体框图 1、1总体方案设计 根据任务湖中的，本次设计的是dcdc降压变换器。DC-DC变换 器有两类：一类由两级电路组成DC-AC-DC变换，第一级为逆变，实现DC-AC变换，第二级为整流，实现AC-DC变换。另一类变 换器由晶体管和二极管开关组合成PWM开关，将输入直流电 压斩波后，再经滤波后输出。由于第一类比较复杂，方针起来 比较麻烦。第二类简单方便，比较贴合课本中的知识。第二类 dcdc降压电路有以下几种： BUCK PWM变换器在CCM下的工作原理（如图2-2）：一个开 关周期内，开关晶体管的开，关过程将直流输入电压斩波，形 成脉宽为onT的方波脉冲（onT为开关管导通时间）。当开关晶 体管导通时，二极管关断，输入端直流电流电源Vi将功率传送 到负载，并使用电感储能（电感电流上升）：当开关晶体管关断 时，二极管导通，续流，电感储能向负载释放（电感电流下降）。 一个开关周期内，电感电流的平均值等于负载电流OI（忽略滤 波电容C的ESR）。根据原理和电路拓扑可以推导出工作在CCM 下的DC-DC PWM变换器的输出-输入电压变换比: DVi Vo （2-1）
占空比D总是小于1的，所以BUCK变换器是一种降压变换器。 升降压型BUCK-BOOST技术 图2-4 升降压反极性（BUCK-BOOST）变换器电路拓扑 如图2-4所示，极性反转型（BUCK-BOOST）变换器主电路如用 元器件与BUCK，BOOST变换器相同，由开关管，储能电感，整 流二极管及滤波电容等元器件组成。这种电路具有BUCK变换 器降压和BOOST变换器升压的双重作用。升压还是降压取决与 PWM驱动脉冲的占空比D。虽然输入与输出共用一个连接端，但输出电压的极性与输入电压是相反的，故称为降压反极性变 换器。，根据我们的设计要求，是要求把12-18V的直流电压转 换到5V的直流电压，那么分析后可得降压型BUCK转换技术最 适合这次设计。 1、2总体框图设计
正激变换器及其控制电路的设计及仿真 电气工程 张朋 13S053081
设计要求： 1、输入电压：100V（±20％）； 2、输出电压：12V； 3、输出电流：1A； 4、电压纹波：＜70mV（峰峰值）； 5、效率：η＞78％； 6、负载调整率：1％； 7、满载到半载,十分之一载到半载纹波＜200mV。 第一章绪论 1.课题研究意义： 对于大部分DC/DC变换器电路结构，其共同特点是输入和输出之间存在直接电连接，然而许多应用场合要求输入、输出之间实现电隔离，这时就可以在基本DC/DC变换电路中加入变压器，从而得到输入输出之间电隔离的DC/DC变换器。而正激变化器就实现了这种功能。 2.课题研究内容： 1、本文首先介绍了正激变换器电路中变比、最大占空比和最小占空比、电容、电感参数的计算方法，并进行了计算。 2、正激变换器的控制方式主要通过闭环实现。其中闭环方式又分为PID控制和fuzzy控制。本文分别针对开环、PID控制，fuzzy控制建立正激变换器的Matlab仿真模型，并进行仿真分析了，最后对得出的结果进行比较。 第二章：正激电路的参数计算 本章首先给出正激变换器的等值电路图，然后列出了正激变换器的四个主要参数的计算方法，并进行了计算。 1、正激变换器的等值电路图 图1 正激变换器等值电路图 2、参数计算 （1）变比n 根据设计要求，取占空比D=0.4，根据输入电压和输出电压之间的关系得到变比：
n= D U U out in ?=4.012 100 ?=3.3 （2） 最大、最小占空比 最大占空比D max 定义为 D max = ()n U U U in d out 1 min ? +， 式中U in(min) =100-20=80V ，U out =12V ，n=3.3，，U d 为整流二极管压降， 所以D max =0.495。 最小占空比D min 定义为 D min = ()n U U U in d out 1 max ? +， 式中U in(max) =120V ， 所以D min =0.333。 （3） 电容 电容的容量大小影响输出纹波电压和超调量的大小。取开关频率f=200KHZ ，则T=5×10-6 s ， 根据公式： C=ripple ripple V f I ??81 ， 式中取I ripple =0.2A ，V ripple =0.07mV ， 所以C=1.79μF 。为稳定纹波电压，放大电容至50μF 。 （4） 电感 可使用下列方程组计算电感值： U out =L ×dt di ， dt= f D m in 1-， 式中U out =12V ，di 取为0.2A ，D min =0.333, 所以L=0.334mH 。 第三章 正激变换器开环的Matlab 仿真 本章首先建立了正激变换器开环下的Matlab 仿真模型，然后对其进行了仿真分析。
课程设计说明书 设计题目：单相交流调压技术 专业班级： 2009级电气工程及其自动化 姓名：王昊 学号： 0915140068 指导教师：褚晓锐 2011年12月23日 （提交报告时间）
一.课程设计题目：单项交流调压技术的工程应用 二.课程设计日期: 2011年12月19日 三．课程设计目的： “电力电子技术”课程设计是在教学及实验基础上，对课程所学理论知识的深化和提高。因此，要求学生能综合应用所学知识，设计出具有电压可调功能的直流电源系统，能够较全面地巩固和应用本课程中所学的基本理论和基本方法，并初步掌整流电路设计的基本方法。培养学生独立思考、独立收集资料、独立设计的能力；培养分析、总结及撰写技术报告的能力。 四．课程设计要求： :按课程设计指导书提供的课题，根据第下表给出的基本要求及参数独立完成设计，课程设计说明书应包括以下内容： 1、方案的经济技术论证。 2、主电路设计。 3、通过计算选择整流器件的具体型号。 4、确定变压器变比及容量。 5、确定平波电抗器。 7、触发电路设计或选择。 8、课程设计总结。 9、完成4000字左右说明书，有系统电气原理图，内容完整、字迹工整、图表整齐规范、数据详实。 设计技术参数工作量工作计划 1、单相交流220V电源。 2、交流输出电压U d 在0～220V连续可调。 3、交输出电2000W。1、方案的经济技术论证。 2、主电路设计。 3、通过计算选择整流器件的 具体型号。 第一周： 周一：收集资料。 周二～三：方案论证。 周四：主电路设计。
4、触发电路设计。 5、绘制主电路图。 周五：理论计算。 第二周： 周一：选择器件的具体型号 周二～三：触发电路设计。。 周四～五：总结并撰写说明书。 五．课程设计内容： 设计方案图及论证 将一种交流电能转换为另一种交流电能的过程称为交流-交流变换过程，凡能实现这种变换的电路为交流变换电路。对单相交流电的电压进行调节的电路。用在电热控制、交流电动机速度控制、灯光控制和交流稳压器等场合。与自耦变压器调压方法相比，交流调压电路控制方便，调节速度快，装置的重量轻、体积小，有色金属消耗也少。结构原理简单。该方案是由变压器、触发电路、整流器、以及一些电路构成的，为一台电阻炉提供电源。输入的电压为单相交流220V ，经电路变换后，为连续可调的交流电。 各部分电路作用 220V 交流输入部分作用：为电路提供电源，主要是市电输入。 调压环节的作用：将交流220V 电源经过变压器、整流器等电路转换为连续可调的交 220V 交流输入 调压环节 输出连续可调的交流电 触发电路
——货存控制系统 6、1数据库设计概述 ㈠数据库设计的概念:数据库设计就是指对于一个给定的应用环境,构造最优的数据库模式,建立数据库及其应用系统,使之能够有效地存储数据,满足各种用户的应用需求(信息要求与处理要求)。在数据库领域内,常常把使用数据库的各类系统统称为数据库应用系统。 ㈡数据库设计的特点 1、数据库建设就是硬件、软件与干件的结合:三分技术、七分管理、十二分基础数据,技术与管理的界面称之为干件。 2、数据库设计过程就是结构设计与行为设计的密切结合:结构设计就是设计数据库结构,行为设计就是设计应用程序、事务处理等。 ㈢数据库设计的方法 1、手工试凑法:设计质量与设计人员的经验与水平有直接关系,缺乏科学理论与工程方法的支持,工程质量难保证。 2、规范设计法:基本思想就是过程迭代与逐步求精。 ㈣数据库设计的基本步骤 准备工作:选定参加设计的人员。 ⑴分析员:数据库设计的核心人员,自始至终参与数据库设计,其水平决定了数据库系统的质量。 ⑵用户:主要参加需求分析与数据库的运行维护,用户的积极参与将加速数据库设计,提高数据库设计的质量。 ⑶程序员:在系统实施阶段参与进来,负责编制程序。 ⑷操作员:在系统实施阶段参与进来,准备软硬件环境。 ㈤数据库设计的过程(六个阶段) 1、需求分析阶段: 准确了解与分析用户需求(包括数据与处理),就是整个设计过程的基础,就是最困难、最耗费时间的一步。 2、概念结构设计阶段: 整个数据库设计的关键,通过对用户需求进行综合、归纳与抽象,形成一个独立于具体DBMS的概念模型 3、逻辑结构设计阶段: 将概念结构转换为某个DBMS所支持的数据模型,并对其进行优化。 4、数据库物理设计阶段: 为逻辑数据模型选取一个最适合应用环境的物理结构(包括存储结构与存取方法)。 5、数据库实施阶段: 运用DBMS提供的数据语言、工具及宿主语言,根据逻辑设计与物理设计的结果建立数据库、编制与调试应用程序、组织数据入库并进行试运行。 6、数据库运行与维护阶段: 数据库应用系统经过试运行后即可投入正式运行,在运行过程中不断对其进行评价、调整与修改。 设计一个数据库应用系统往往就是上述六个阶段的不断反复。 ㈥数据库设计各阶段的模式形成: 1、需求分析阶段:综合各个用户的应用需求。 2、概念设计阶段:形成独立于机器特点,独立于各个DBMS产品的概念模式(E-R图)。
电力电子技术课程设计 题目：直流降压斩波电路的设计 专业：电气自动化 班级：14电气 姓名：周方舟 学号： 指导教师：喻丽丽
目录 一设计要求与方案 (4) 二设计原理分析 (4) 2.1总体结构分分析 (4) 2.2直流电源设计 (5) 2．3主电路工作原理 (6) 2.4触发电路设计 (10) 2.5过压过流保护原理与设计 (15) 三仿真分析与调试 (17) 3.1M a t l a b仿真图 (17) 3.2仿真结果 (18) 3.3仿真实验结论 (24) 元器件列表 (24) 设计心得 (25) 参考文献 (25) 致 (26) 一．设计要求与方案 供电方案有两种选择。一，线性直流电源。线性电源（Linear power supply）是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。要达到高精度的直流电压，必须经过稳压电源进行稳压。线性电源体积重量大，很难实现小型化、损耗大、效率低、输出与输入之间有公共端，不易实现隔离，只能降压，不能升压。二，升压斩波电路。由脉宽调制芯片TL494为控制器构成BOOST原理的，实现升压型DC-DC变换器，输出电压的可调整与稳压控制的开关源是借助晶体管的开/关实现的。因此选择方案二。 设计要求：设计要求是输出电压Uo=220V可调的DC/DC变换器，这里为升压斩波电路。由于这些电路中都需要直流电源，所以这部分由以前所学模拟电路知识可以由整流器解决。MOSFET的通断用PWM控制，用PWM方式来控制MOSFET的通断需要使用脉宽调制器TL494来产生
正激变换器 实际应用中，由于电压等级变换、安全、系统串并联等原因，开关电源的输入输出往往需要电气隔离。在基本的非隔离DC DC-变换器中加入变压器，就可以派生出带隔离变压器的DC DC-变换器。例如，单端正激变换器就是有BUCK变换器派生出来的。 一工作原理 1 单管正激变换器 单端正激变换器是由BUCK变换器派生而来的。图（a1）为BUCK 变换器的原理图，将开关管右边插入一个隔离变压器，就可以得到图（a2）的单端正激变换器 图（a1）BUCK变换器
图（a2）单端正激变换器 BUCK 变换器工作原理： 电路进入平恒以后，由电感单个周期内充放电量相等， 由电感周期内充放电平恒可以得到： ?==T dt L u T L U 001
即： 可得： 单端正激变换器的工作原理和和BUCK 相似。 其工作状态如图如图（a3）所示： 图（a3）单端正激变换器工作状态 开关管Q 闭合。如图所示，当开关管Q 闭合时的工作状态如图a4所示， ? ? =- -ON ON t T t o o i dt U dt U U 0 )(i i ON o o o i OFF o ON o i DU U T t U T D U DT U U t U t U U == -=-=-)1()()(
图（a4） 根据图中同名端所示，可以知道变压器副边也流过电流，D1导通，D2截止，电感电压为正，变压器副边的电流线性上升。在此期间，电感电压为： O I L U U N N u -= 1 2 开关管Q 截止。开关管截止时，变压器副边没有电流流过，副边电流经反并联二极管D2续流，在此期间，电感电压为负，电流线性下降: O L U U -= 在稳定时，和BUCK 电路一样，电感电压在一个周期内积分为零，因此： ()S O S I T D U DT U U N N ?-?=??? ? ??-1120 得： I O DU N N U 1 2= 由此可见，单端正激变换器电压增益与开关导通占空比成正比，
H a r b i n I n s t i t u t e o f T e c h n o l o g y 课程设计说明书（论文） 课程名称：电力电子技术 设计题目：可逆直流PWM驱动电源的设计 院系：电气工程系 班级：0706111 设计者：王勃 学号：1070610602 指导教师：李久胜 设计时间：2010年11月 哈尔滨工业大学教务处
哈尔滨工业大学课程设计任务书
H型单极性同频可逆直流PWM驱动电源的设计 技术指标：被控直流永磁电动机参数：额定电压20V，额定电流1A，额定转 速2000rpm。驱动系统的调速范围：大于1：100。驱动系统应具有软启动功能，软启动时间约为2s。详细设计要求见附录2. 1.整体方案设计 本文设计的H型单极性同频可逆直流PWM驱动电源由四部分组成：主电路，H 型单极模式同频可逆PWM控制电路，IPM接口电路及稳压电源。同时具有软启动功能，软启动时间为2s左右。控制原理如图1所示： 功率转换电路 图1 直流PWM驱动电源的控制原理框图 脉宽调制电路以SG3525为核心，产生频率为5KHz的方波控制信号，占空比可调。经用门电路实现的脉冲分配电路，转换成两列对称互补的驱动信号，同时具有5us的死区时间，该信号驱动Ｈ型功率转换电路中的开关器件，控制直流永磁电动机。稳压电源采用LM2575-ADJ系列开关稳压集成电路，通过调整电位器，使其稳定输出15V直流电源。 2.主电路设计 2.1主电路设计要求 直流PWM驱动电源的主电路图如图2所示。此部分电路的设计包括整流电路和H桥可逆斩波电路。二极管整流桥把输入的交流电变为直流电。四只功率器件构成H 桥，根据脉冲占空比的不同，在直流电机上可得到不同的直流电压。 主电路部分的设计要求如下： 1）整流部分采用4 个二极管集成在一起的整流桥模块。 2）斩波部分H 桥不采用分立元件，而是选用IPM（智能功率模块）PS21564来实现。该模块的主电路为三相逆变桥，在本设计中只采用其中U、V 两相即可。
大工15春《SQL数据库课程设计》模板及要求网络教育学院 《SQL数据库课程设计》 题目：XX系统的设计与实现 学习中心： 专业： 年级：年春/秋季
学号： 学生： 指导教师： 《SQL数据库课程设计》要求 《SQL数据库课程设计》是大连理工大学网络教育学院计算机应用技术专业开展的一项实践教学环节，是理论联系实践的纽带和桥梁，是培养学生综合运用所学知识解决实际问题的有效手段。该课程设计要求如下：1．要求学生以SQL Server 2008或其他版本为后台数据库，以VB、VC 或其他开发工具作为前台开发工具，围绕自己选定的某一个具体的系统完成一个小型数据库应用系统的开发，例如《图书管理系统的设计与实现》《书店管理系统的设计与实现》等。其课程设计具体内容包括项目概况、需求分析、详细设计等，详见课程离线作业中上传的《SQL数据库课程设计模板》。 注意：禁止撰写《学生成绩管理系统》课程设计！！ 2．要求学生必须按照《SQL数据库课程设计模板》提供的格式和内容进行课程设计，完成课程设计模板提供的全部课程设计内容，字数要求达到3000字以上。 3．学生在进行课程设计的过程中，可参考辅导教师在导学资料中上传的
文献资料，有问题可通过课程论坛答疑。 4．2015年春季学期学生提交本课程设计形式及截止时间 学生需要以WORD附件形式（附件的大小限制在10M以内）将完成的课程设计以"离线作业"形式上传至课程平台中的"离线作业"模块，通过选择已完成的课程设计，点"上交"即可，如下图所示。 截止时间：2015年9月1日。在此之前，学生可随时提交课程设计，如需修改，可直接上传新文件，平台会自动覆盖原有文件。 5．课程设计批阅 老师会在离线作业关闭后集中批阅课程设计，在离线作业截止时间前不进行任何形式的批阅。 注意： 本课程设计应该独立完成，不准抄袭他人或者请人代做，如有雷同作业，
电力电子课程设计 学院：电气信息工程学院 专业： 学号： 姓名：
一． 设计要求 (1)根据给定的参数范围,设计BOOST 电路的参数； (2)根据给定的参数范围,设计CUK 电路的参数； (3)利用MATLAB 对上述电路图仿真实验得出波形； (4)在实验室平台上试验,观测数据与波形,并与仿真图形进行比对； (5)撰写实验报告； 二． 电路设计 1.电路工作原理 （1）Boost 电路 Boost 电路原理图 基本原理 假设L ，C 值很大。当可控开关V 处于通态的时候，电源E 向电感L 充电，充电的电流基本恒定不变I 1，同时电容C 向负载R 放电。因为C 很大，基本保持输出电压U 0不变。当可控开关处于断态的时候，E 和电感L 上积蓄的能量共同向电容C 充电并向负载R 提供能量。当电路工作处于稳态时，一个周期T 中电感L 积蓄的 能量与释放的能量相等，即： 化简得： ()off o on t I E U t EI 11-=E t T E t t t U off off off on o =+=
基本数值计算： 输出电压U 0与输入电压E 关系： 01 1 1U E E βα==- 输出电流I0与输入电流I1的关系： 01021U I I E E β== 输出电流I0与输出电压U0的关系： 001U E I R R β== （2）Cuk 电路 Cuk 电路原理图 基本原理 当可控开关V 处于通态的时候，E-L1-V 回路和R-L2-C-V 回路分别流过电流。当V 处于断态的时候，E-L1-C-VD 回路和R-L1-VD 回路分别流过电流。输出电压的极性与电源电压极性相反。
电力电子课程设计报告题目三相桥式全控整流电路设计 学院：电子与电气工程学院 年级专业：201５级电气工程及其自动化 姓名： 学号: 指导教师：高婷婷,林建华 成绩:
摘要 整流电路尤其是三相桥式可控整流电路是电力电子技术中最为重要同时也是应用得最为广泛的电路，不仅用于一般工业，也广泛应用于交通运输、电力系统、通信系统,能源系统及其他领域,因此对三相桥式可控整流电路的相关参数和不同性质负载的工作情况进行对比分析与研究具有很强的现实意义,这不仅是电力电子电路理论学习的重要一环,而且对工程实践的实际应用具有预测和指导作用，因此调试三相桥式可控整流电路的相关参数并对不同性质负载的工作情况进行对比分析与研究具有一定的现实意义。 关键词：电力电子,三相，整流
目录 1 设计的目的和意义………………………………………１ 2 设计任务与要求 (1) 3 设计方案 (1) ?３.1三相全控整流电路设计 (1) 3.1.１三相全控整流电路图原理分析 (2) ?3.１.2整流变压器的设计 (2) ?3．1.3晶闸管的选择 (3) 3.2 保护电路的设计 (4) 3．2.1变压器二次侧过压保护 (4) ?3．2.2 晶闸管的过压保护………………………………………………４ 3.2．3 晶闸管的过流保护………………………………………………５ 3.3 触发电路的选择设计 (5) 4 实验调试与分析 (6) 4.１三相桥式全控整流电路的仿真模型 (6)
4.2仿真结果及其分析……………………………………………７ 5 设计总结 (8) 6 参考文献 (9)
1 设计的目的和意义 本课程设计属于《电力电子技术》课程的延续，通过设计实践，进一步学习掌握《电力电子技术》,更进一步的掌握和了解他三相桥式全控整流电路。通过设计基本技能的训练,培养学生具备一定的工程实践能力。通过反复调试、训练、便于学生掌握规范系统的电子电力方面的知识，同时也提高了学生的动手能力。 2 设计任务与要求 三相桥式全控整流电路要求输入交流电压2150,10,0.5U V R L H ==Ω=为阻 感性负载。 １.写出三相桥式全控整流电路阻感性负载的移相范围,并计算出直流电压的变化范围 2.计算α=60°时，负载两端电压和电流，晶闸管平均电流和有效电流。 3.画出α=60°时，负载两端 d U 和晶闸管两端 1 VT U 波形。 4.分析纯电阻负载和大电感负载以及加续流二极管电路的区别。 5.晶闸管的型号选择。 ３ 设计方案 ３.１三相全控整流电路设计
电气工程学院 电力电子课程设计 设计题目:MOSFET降压斩波电路设计专业班级：电气0907 学号：09291210 姓名：李岳 同组人：刘遥（09291212 ） 指导教师： 设计时间：2012年6月25日-29日 设计地点：电气学院实验中心
电力电子课程设计成绩评定表 指导教师签字： 年月日
电力电子课程设计任务书 学生姓名：李岳，刘遥专业班级电气0907 指导教师： 一、课程设计题目： MOSFET降压斩波电路设计（纯电阻负载） 设计条件：1、输入直流电压：U d=100V 2、输出功率：300W 3、开关频率5KHz 4、占空比10%~90% 5、输出电压脉率：小于10% 二、课程设计要求 1. 根据具体设计课题的技术指标和给定条件，能独立而正确地进行方案论证和电路设计，要求概念清楚、方案合理、方法正确、步骤完整； 2. 查阅有关参考资料和手册，并能正确选择有关元器件和参数，对设计方案进行仿真； 3. 完成预习报告，报告中要有设计方案，还要有仿真结果； 4. 进实验室进行电路调试，边调试边修正方案； 5. 撰写课程设计报告——画出主电路、控制电路原理图，说明主电路的工作原理、选择元器件参数，说明控制电路的工作原理、绘出主电路典型波形（比较实际波形与理论波形），绘出触发信号（驱动信号）波形，说明调试过程中遇到的问题和解决问题的方法。 三、进度安排
2．执行要求 电力电子课程设计共6个选题，每组不得超过2人，要求学生在教师的指导下，独力完成所设计的系统主电路、控制电路等详细的设计（包括计算和器件选型）。严禁抄袭，严禁两篇设计报告雷同，甚至完全一样。 四、课程设计参考资料 [1]王兆安，黄俊.电力电子技术（第四版）.北京：机械工业出版社，2001 [2]王文郁.电力电子技术应用电路.北京：机械工业出版社，2001 [3]李宏.电力电子设备用器件与集成电路应用指南.北京：机械工业出版社，2001 [4] 石玉、栗书贤、王文郁.电力电子技术题例与电路设计指导. 北京：机械工业出版社，1999 [5] 赵同贺等.新型开关电源典型电路设计与应用.北京：机械工业出版社，2010 摘要 关键词：整流、无源逆变、晶闸管
电力电子技术课程设计 报告书 专业班级：16电气2班 姓名：王浩淞 学号：2016330301054 指导教师：雷美珍
目录 1、webench电路设计 1.1设计任务要求 输入电压为（8V-10V），输出电压为5V，负载电流为1A 1.2设计方案分析 图1.3.1主电路原理图 图1.3.2元器件参数 图1.3.3额定负载时工作值
图1.3.4输出电流和系统效率间的关系 如图1.3.4所示，在输出电流相同的情况下，输入电压越小，系统的稳态效率越高，因此提高效率的最直接方式就是降低系统的输入电压，其次在输入电压相同的情况下，我们可以调节输出电压的大小，使系统效率达到最大，例如当输入电压为9.0V时，根据图像输出电流为0.40A的时候效率最高。第二种方法是改变元器件的参数，通过使用DCR(直流电阻)小的电感元件来实现输出纹波电压降低。 1.3主芯片介绍 TPS561201和TPS561208采用SOT-23封装，是一款简单易用的1A同步降压转换器。这些器件经过优化，可以在最少的外部元件数量下工作，并且还经过优化以实现低待机电流。这些开关模式电源（SMPS）器件采用D-CAP2模式控制，可提供快速瞬态响应，并支持低等效串联电阻（ESR）输出电容，如特种聚合物和超低ESR陶瓷电容，无需外部补偿元件。TPS561201以脉冲跳跃模式工作，在轻负载操作期间保持高效率。TPS561201和TPS561208采用6引脚1.6×2.9（mm）SOT（DDC）封装，工作在-40°C至125°C的结温范围内。 1.4电气仿真结果分析
图1.4.1启动仿真图1.4.2稳态仿真 图1.4.3暂态仿真图1.4.4 负载暂态仿真 二、基于电力系统工具箱的电力电子电路仿真 2.1 设计要求和方案分析 本课程设计主要应用了MATLAB软件及其组件之一Simulink，进行系统的设计与仿真系统主要包括：Boost升压斩波主电路部分、PWM控制部分和负载。Boost升压斩波主电路部分拖动带反电动势的电阻，模拟显示中的一般负载，若实际负载中没有反电动势，只需令其为零即可。负载为主电路部分提供脉冲信号，控制全控器件IGBT的导通和关断，实现整个系统的运行。在Simulink中完成各个功能模块的绘制后，即可进行仿真和调试，用Simulink 提供的示波器观察波形，进行相应的电压和电流等的计算，最后进行总结，完成整个Boost 变换器的研究与设计。 2.2 simulink仿真模型分析 电路设计好后主电路中的电感电容值已确定，此时只要调节触发波形的占空比即可调节Boost Chopper输出电压。电路设计好后主电路中的电感电容值已确定，此时只要调节触发波形的占空比即可调节Boost Chopper输出电压。占空比越大，Boost Chopper的输出电压值
