放大电路练习题
1． 试判断下列各管子的管脚、管型和材料（各管均处于放大状态）。
判断下列各管子的管脚（各管均处于放大状态）。
2． 如图所示的放大电路，已知be r =1k Ω，求：
（1） 计算电路的静态工作点；
（2） 若要将CEQ V 调整为8V ，求b R 的阻值
应调为多大？
（3） 计算交流参数o i v r r A ,,。
3．如图所示的放大电路中，晶体管的放大倍数β=60，be r =1k Ω，BEQ V =0.7V 。
（1） 计算电路的静态工作点；
（2） 若要将CEQ V 调整为6V ，求b R 的阻值应为多大？
（3） 计算交流参数o i v r r A ,,。
4．描述放大器对信号电压的放大能力，通常使用的性能指标是（ ）
A ．电流放大倍数
B ．功率放大倍数
C ．电流增益
D ．电压放大倍数
5．放大器的功率增益定义式为（ ）
A ．i O p P P A =
B ．p p A G lg 20=
C ．i O p P P G lg 10=
D ．u p A G lg 10=
6．画放大电路的直流通路时应将电容器看作（ ）
A ．开路
B ．短路
C ．电池组
D ．断路
7．．画放大电路的直流通路时应将直流电源看作（ ）
A ．开路
B ．短路
C ．电容器
D ．断路
8．在共射放大电路中，偏置电阻阻值增大，三极管的（ ）
A ．CE V 减小
B ．
C I 减小 C ．C I 增大
D ．b I 增大
9．放大器外接一负载电阻后，输出电阻将（ ）
A ．增大
B ．减小
C ．不变
D ．等于负载电阻
10．放大倍数用对数形式来表示称为___________，其单位为___________。
11．用来衡量小信号放大器的性能，其主要指标有：___________，___________，___________，___________，___________。
12．放大器的基本分析方法主要有两种：___________、___________。对放大器的分析包括两部分：___________、___________。
13．一放大器的功率放大倍数为1000，转换为功率增益为___________。
14．如图所示放大电路中，试求：
（1）静态工作点
（2）计算交流参数
（3）若放大电路输入电压mV V i 10=，
估算放大电路的输出电压。
15．在固定偏置放大电路中，若偏置电阻b R 断开，则 。
A ．三极管会饱和
B ．三极管可能烧毁
C ．三极管发射结反偏
D ．放大波形出现截止失真
16．放大电路在未输入交流信号时，电路所处工作状态是 。
17．在放大电路中，三极管静态工作点用 、 、 表示。
18.在放大电路中的交直流电压,电流用 、 、 表示。
19．在基本放大电路中，若测得 CE V =CC V ，则可以判断三极管处于 状态。
20．在共发射放大电路中，输入交流信号i v 与输出信号o v 相位 。
21．在基本放大电路中，输入耦合电容1C 的作用是 。
22．描述放大器对信号电压的放大能力，通常使用的性能指标 。
23．画放大器的直流通路时应将电容器视为 。
24．画放大器的交流通路时应将直流电源视为 。
25．在分压式偏置放大电路中，当三极管的β值增大时，电路中的静态工作点CQ I 将 、CEQ V
将 。
26．画出此电路的直流通路和交流通路。
27．如图所示的放大电路中，晶体管的放大倍数β=40。
（1） 估算电路的静态工作点BQ I 、CQ I 、CEQ V 。
（2） 若要将CEQ V 调整为5V ，则偏置电阻b R 的阻值应为多大？
28．三极管各电极对地电位如下图所示，分别判断下列各三极管所处的状态。
2-2 电路如图2-35所示，已知V CC =12 V ，R C =2 k Ω，晶体管的β=60，U BE =0.3 V , I CEO =0.1 mA ,要求： (1) 如果欲将I C 调到1.5 mA,试计算R B 应取多大值？(2) 如果欲将U CE 调到3 V ，试问R B 应取多大 值？ 图2-35 题2-2图 解：1）C B 1.5I βI mA == B 0(12)0.3 1.5/600.025B I mA R ---=== 所以B 468R k =Ω 2）C 3 123 4.5210 I mA -= =?，B 0(12)0.34.5/600.075B I mA R ---===所以B 156R k =Ω 2-3 电路图2-36所示，已知晶体管的β=60，r be k =1Ω，BE U =0.7 V ，试求：(1)静态工作点 I B ，I C ，U CE ；(2) 电压放大倍数；(3) 若输入电压 mV sin 210i t u ω=，则输出电压U o 的有效值为多少? V 图2-36 题2-3图 解：1）计算电路的静态工作点： B 120.7 0.04270 I mA -= = C B 0.0460 2.4I I mA β==?= CE 12 2.43 4.8U V =-?= 2)对电路进行动态分析 o L u i be 6031801 U βR A U r '-?= =-==- 3）0180101800u i U A U =?=?=V 所以输出电压的有效值为1800V 1.放大器中的信号是交、直流共存的。交流信号是被放大的量；直流信号的作用是使放大器工作在放大状态，且有合适的静态工作点，以保证不失真地放大交流信号。 2.若要使放大器正常地放大交流信号，必须设置好工作状态及工作点，这首先需要作直流量的计算；
半导体三极管及其放大电路 一、选择题 1. 晶体管能够放大的外部条件是___________ a 发射结正偏，集电结正偏 b 发射结反偏，集电结反偏 c 发射结正偏，集电结反偏 答案：c 2. 当晶体管工作于饱和状态时，其___________ a 发射结正偏，集电结正偏 b 发射结反偏，集电结反偏 c 发射结正偏，集电结反偏 答案：a 3. 对于硅晶体管来说其死区电压约为__________ a 0.1V b 0.5V c 0.7V 答案：b 4. 锗晶体管的导通压降约|UBE|为___________ a 0.1V b 0.3V c 0.5V 答案：b 5. 测得晶体管三个电极的静态电流分别为0.06mA,3.66mA和3.6mA。则该管的B为_________ a 40 b 50 c 60 答案：c 6. 反向饱和电流越小，晶体管的稳定性能 ___________ a 越好 b 越差 c 无变化 答案：a 7. 与锗晶体管相比，硅晶体管的温度稳定性能 ____________ a 高 b 低 c 一样 答案：a 8. 温度升高，晶体管的电流放大系数 __________ a 增大 b 减小 c 不变 答案：a 9. 温度升高，晶体管的管压降|UBE| __________ a 升高 b 降低 c 不变 答案：b 10. 对PNP 型晶体管来说，当其工作于放大状态时，____________ 极的电位最低。 a 发射极 b 基极 c 集电极 答案：c 11. 温度升高，晶体管输入特性曲线___________ a 右移 b 左移 c 不变 答案：b 12. 温度升高，晶体管输出特性曲线___________ a 上移 b 下移 c 不变 答案：a 12. 温度升高，晶体管输出特性曲线间隔_____________ a 不变 b 减小 c 增大 答案：c 12.晶体管共射极电流放大系数B与集电极电流Ic的关系是___________ a 两者无关 b 有关 c 无法判断 答案：a 15. 当晶体管的集电极电流Icm>Ic 时，下列说法正确的是_____________ a晶体管一定被烧毁b晶体管的PC=PCM c晶体管的B—定减小 答案：c 16. 对于电压放大器来说，越小，电路的带负载能力越强____________ a 输入电阻 b 输出 c 电压放大倍数答案：b 17. ___________________________________________________________________________ 测得晶体管三个电极对地的电压分别为-2V 、-8V 、-2.2V ，则该管为________________________________ a NPN 型锗管 b PNP 型锗管 c PNP 型硅管答案：b
详解经典三极管基本放大电路 三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。分成NPN和PNP 两种。我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。 图1：三极管基本放大电路 下面的分析仅对于NPN型硅三极管。如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是：集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话)，并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数(β一般远大于1，例如几十，几百)。如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I 可以算得，这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。 三极管在实际的放大电路中使用时，还需要加合适的偏置电路。这有几个原因。首先是由于三极管BE结的非线性(相当于一个二极管)，基极电流必须在输入电压大到一定程度后才能产生(对于硅管，常取0.7V)。当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。但实际中要放大的信号往往远比0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变(因为小于0.7V时，基极电流都是0)。如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻)，那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。另一个原因就是输出信号范围的要求，如果没有加偏置，那么只有对那些增加的信号放大，而对减小的信号无效(因为没有偏置时集电极电流为0，不能再减小了)。而加上偏置，事先让集电极有一定的电流，当输入的基极电流变小时，集电极电流就可以减小;当输入的基极电流增大时，集电极电流就增大。这样减小的信号和增大的信号都可以被放大了。 下面说说三极管的饱和情况。像上面那样的图，因为受到电阻Rc的限制(Rc是固定值，那么最大电流为U/Rc，其中U为电源电压)，集电极电流是不能无限增加下去的。当基极电流的增大，不能使集电极电流继续增大时，三极管就进入了饱和状态。一般判断三极管是否饱和的准则是：Ib*β〉Ic。进入饱和状态之后，三极管的集电极跟发射极之间的电压将很小，可以理解为一个开关闭合了。这样我们就可以拿三极管来当作开关使用：当基极电流为0时，三极管集电极电流为0(这叫做三极管截止)，相当于开关断开;当基极电流很大，以至于三极管饱和时，相当于开关闭合。如果三极管主要工作在截止和饱和状态，那么这样的三极管我们一般把它叫做开关管。 如果我们在上面这个图中，将电阻Rc换成一个灯泡，那么当基极电流为0时，集电极电流为0，灯泡灭。如果基极电流比较大时(大于流过灯泡的电流除以三极管的放大倍数β)，三极管就饱和，相当于开关闭合，灯泡就亮了。由于控制电流只需要比灯泡电流的β分之一大一点就行了，所以就可以用一个小电流来控制一个大电流的通断。如果基极电流从0慢慢增加，那么灯泡的亮度也会随着增加(在三极管未饱和之前)。
自测题5 一、填空题 1．图T5-1所示理想反馈模型的基本反馈方程是A f＝（）＝（）=（）。 2．图T5-1中开环增益A与反馈系数B的符号相同时为（）反馈，相反时为（）反馈。 3．图T5-1若满足条件（），称为深度负反馈，此时x f≈（）,A f≈（）。 4．根据图T5-1，试用电量x（电流或电压）表示出基本反馈方程中的各物理量： 开环增益A=（），闭环增益A f＝（），反馈系数B=（），反馈深度F=（），环路传输函数T＝（）. 图T5-1 5．负反馈的环路自动调节作用使得（）的变化受到制约。 6．负反馈以损失（）增益为代价，可以提高（）增益的稳定性；扩展（）的通频带和减小（）的非线性失真。这些负反馈的效果的根本原因是（）。 7．反馈放大器使输入电阻增大还是减小与（）和（）有关，而与（）无关。 8．反馈放大器使输出电阻增大还是减小与（）和（）有关，而与（）无关。 9．电流求和负反馈使输入电阻（），电流取样负反馈使输出电阻（）。 10．若将发射结视为净输入端口，则射极输出器的反馈类型是（）负反馈，且反馈系数B＝（）。 解： 1、，， 2、负，正 3、，， 4、，，，， 5、取样信号 6、闭环、闭环、闭环增益、取样信号、负反馈环路的自动调节功能使取样信号的变化受到制约 7、求和方式、反馈极性，取样方式 8、取样方式、反馈极性，求和方式 9、减小、增加 10、电压串联、1 二、单选题 1．要使负载变化时，输出电压变化较小，且放大器吸收电压信号源的功率也较少，可
以采用（）负反馈。 A. 电压串联 B.电压并联 C.电流串联 D.电流并联 2．某传感器产生的电压信号几乎没有带负载的能力（即不能向负载提供电流）。要使经放大后产生输出电压与传感器产生的信号成正比。放大电路宜用（）负反馈放大器。 A. 电压串联 B. 电压并联 C. 电流串联 D. 电流并联 3．当放大器出现高频（或低频）自激时，自激振荡频率一定是（）。 A. 特征频率 B. 高频截止频率 C. 相位交叉频率 D 增益交叉频率 解： 1、A 理由：电压取样负反馈使输出电阻减小，故负载变化时，输出电压变化会因此减小。 电流求和负反馈（串联）使输入电阻增加，故可使放大器因此而吸收电压信号源的功率减小。 2、A 理由：采用电流求和（串联）负反馈，使输入电阻增大，从而传感器电压信号对放大器提供电流很小；采用电压取样负反馈可以稳定电压增益，保证了输出电压与传感器输入电压成正比。 3、C 理由：相位交叉频率其实也就是满足自激振荡相位条件的频率。 三、在图T5－2所示电路中，为深反馈放大器，已知 为两个输出端。求（1）若从输出，试判别反馈组态，并估算； （2）若从输出，重复（1）的要求； （3）若将减小，反馈强弱有何变化？若时，。 图T5－2 解： （1）从或输出时，从极性上看，因为构成反馈元件，且与串接，则为负反馈，从输出构成电流串联负反馈，把反馈网络分离出来，见图(b) (2)从输出时为电压串联负反馈，见图（c）因为与并接，取自 同样把反馈支路分离出来，见图（d），可得
成绩评定表
课程设计任务书
目录 1. 课程设计的目的与作用 (1) 1.1课程设计的目的 (1) 1.1课程设计的作用 (1) 2设计任务及所用Multisim软件环境介绍 (2) 2.1设计任务 (2) 2.2 Multisim软件环境介绍 (2) 3 电路模型的建立 (4) 4 理论分析及计算 (6) 5 仿真结果分析 (7) 5.1无极间反馈 (7) 5.2加入极间反馈 (10) 6 设计总结和体会 (14) 7 参考文献 (14)
1. 课程设计的目的与作用 1.1课程设计的目的 学习电压串联负反馈电路，掌握电压串联负反馈电路的工作原理。通过对它的学习，对负反馈对放大电路性能的影响有进一步的理解和掌握，学会对其进行静态分析、动态分析等相关运算，利用Multisim软件对电压串联负反馈电路仿真实现。 根据实例电路图和已经给定的原件参数，使用Multisim软件模拟出电压串联负反馈电路课后练习题，并对其进行静态分析，动态分析，显示波形图，计算数据等操作，记录结果和数据；与此同时，更好的应用于以后的学习与工作中，切实对自身能力的提高有所帮助。 1.1课程设计的作用 模拟电子技术课程设计是在“模拟电子技术”课程之后,集中安排的重要实践性教学环节。学生运用所学的知识,动脑又动手,在教师指导下,结合某一专题独立地开展电子电路的设计与实验,培养学生分析、解决实际电路问题的能力。该课程的任务是使学生掌握数字电子技术方面的基本概念、基本原理和基本分析方法，重点培养学生分析问题和解决问题的能力，初步具备电子技术工程人员的素质，并为学习后继课程打好基础。 课程设计师某门课程的总结性教学环节，会死培养学生综合运用本门课程及有关选修课的基本知识去解决某一实际问题的训练，加深课程知识的理解。在真个教计划中，它起着培养学生独立工作能力的重要作用。设计和实验成功的电路可以直接在产品中使用。
第6章-基本放大电路-填空题： 1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。 2．三极管的偏置情况为发射结正向偏置，集电结正向偏置时，三极管处于饱和状态。 3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的。（输入电阻高）4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的。（输出电阻低）5．常用的静态工作点稳定的电路为分压式偏置放大电路。 6．为使电压放大电路中的三极管能正常工作，必须选择合适的。（静态工作点） 7．三极管放大电路静态分析就是要计算静态工作点，即计算、、三个值。（I B、I C、U CE）8．共集放大电路（射极输出器）的极是输入、输出回路公共端。（集电极） 9．共集放大电路（射极输出器）是因为信号从极输出而得名。（发射极） 10．射极输出器又称为电压跟随器，是因为其电压放大倍数。（电压放大倍数接近于1）11．画放大电路的直流通路时，电路中的电容应。（断开） 12．画放大电路的交流通路时，电路中的电容应。（短路） 13．若静态工作点选得过高，容易产生失真。（饱和） 14．若静态工作点选得过低，容易产生失真。（截止） 15．放大电路有交流信号时的状态称为。（动态） 16．当时，放大电路的工作状态称为静态。（输入信号为零） 17．当时，放大电路的工作状态称为动态。（输入信号不为零） 18．放大电路的静态分析方法有、。（估算法、图解法） 19．放大电路的动态分析方法有微变等效电路法、图解法。 20．放大电路输出信号的能量来自。（直流电源） 二、计算题： 1、共射放大电路中，U CC=12V，三极管的电流放大系数β=40，r be=1KΩ，R B=300KΩ，R C=4KΩ，R L=4K Ω。求（1）接入负载电阻R L前、后的电压放大倍数；（2）输入电阻r i输出电阻r o 解：（1）接入负载电阻R L前： A u= -βR C/r be= -40×4/1= -160 接入负载电阻R L后： A u= -β(R C// R L) /r be= -40×(4//4)/1= -80 （2）输入电阻r i= r be=1KΩ 输出电阻r o = R C=4KΩ 2、在共发射极基本交流放大电路中，已知U CC = 12V，R C = 4 kΩ，R L = 4 kΩ，R B = 300 kΩ，r be=1K Ω，β=37.5 试求： （1）放大电路的静态值 （2）试求电压放大倍数A u。

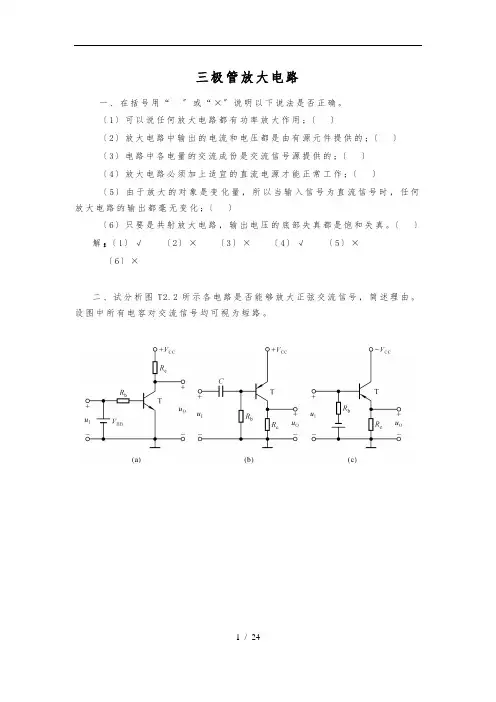

三极管放大电路 一、在括号内用“ ”或“×”表明下列说法是否正确。 （1）可以说任何放大电路都有功率放大作用；（） （2）放大电路中输出的电流和电压都是由有源元件提供的；（） （3）电路中各电量的交流成份是交流信号源提供的；（） （4）放大电路必须加上合适的直流电源才能正常工作；（） （5）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（） （6）只要是共射放大电路，输出电压的底部失真都是饱和失真。（）解：（1）√（2）×（3）×（4）√（5）× （6）× 二、试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。设图中所有电容对交流信号均可视为短路。
图T2.2 解：（a）不能。因为输入信号被V B B短路。 （b）可能。 （c）不能。因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。 （d）不能。晶体管将因发射结电压过大而损坏。 （e）不能。因为输入信号被C2短路。 （f）不能。因为输出信号被V CC短路，恒为零。 （g）可能。 （h）不合理。因为G-S间电压将大于零。 （i）不能。因为T截止。
三、在图T2.3所示电路中， 已知V CC ＝12V ，晶体管的β＝100，' b R ＝ 100k Ω。填空：要求先填文字表达式后填得数。 （1）当i U &＝0V 时，测得U B E Q ＝0.7V ，若要基极电流I B Q ＝20μA ， 则' b R 和R W 之和R b ＝ ≈ k Ω；而若测得U C E Q ＝6V ，则R c ＝ ≈ k Ω。 （2）若测得输入电压有效值i U =5mV 时，输出电压有效值' o U ＝0.6V ， 则电压放大倍数 u A &＝ ≈ 。 若负载电阻R L 值与R C 相等 ，则带上负载 图T2.3 后输出电压有效值o U ＝ ＝ V 。 解：（1）3 )( 565 )(BQ CEQ CC BQ BEQ CC ，；， I U V I U V β-- 。 （2）0.3 120 ' o L C L i o U R R R U U ?-＋； － 。 四、已知图T2.3所示电路中V CC ＝12V ，R C ＝3k Ω，静态管压降U C E Q ＝6V ；并在输出端加负载电阻R L ，其阻值为3k Ω。选择一个合适的答案填入空内。 （1）该电路的最大不失真输出电压有效值U o m ≈ ； A.2V B.3V C.6V （2）当i U &＝1mV 时，若在不失真的条件下，减小R W ，则输出电压的幅值将 ； A.减小 B.不变 C.增大 （3）在i U &＝1mV 时，将R w 调到输出电压最大且刚好不失真，若此时增大输入电压，则输出电压波形将 ； A.顶部失真 B.底部失真 C.为正弦波 （4）若发现电路出现饱和失真，则为消除失真，可将 。 A.R W 减小 B.R c 减小 C.V CC 减小 解：（1）A （2）C （3）B （4）B
第六章放大电路中的反馈 自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。 （1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（） （3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。 （）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（） 解：（1）×（2）√（3）×（4）√ 二、已知交流负反馈有四种组态： A．电压串联负反馈B．电压并联负反馈 C．电流串联负反馈D．电流并联负反馈选择合适的答案填入下列空格内，只填入A、B、C或D。 （1）欲得到电流－电压转换电路，应在放大电路中引入； （2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入； （3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入； （4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入。 解：（1）B （2）C （3）A （4）D 三、判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求 A 或f s u A 。设图中所有电容出反馈系数和深度负反馈条件下的电压放大倍数 f u 对交流信号均可视为短路。
图 解：图（a ）所示电路中引入了电流串联负反馈。反馈系数和深度负反 馈条件下的电压放大倍数f u A 分别为 L 3 1321f 32131 R R R R R R A R R R R R F u 式中R L 为电流表的等效电阻。 图（b ）所示电路中引入了电压并联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 2f 2 1R R A R F u 图（c ）所示电路中引入了电压串联负反馈。反馈系数和深度负反馈条 件下的电压放大倍数f u A 分别为 1 1f u A F 图（d ）所示电路中引入了正反馈。 四、电路如图所示。
放大电路（基本放大电路、集成运算放大、负反馈电路） 一、选择题： 1、负反馈放大电路的一般表达式为F A A A f +=1 ,当11>+F A 时，表明放大电路 引入了（ ）。 A ． 负反馈 B ． 正反馈 C ． 自激振荡 D.干扰 2、负反馈放大电路产生自激振荡条件是（ ） A ．F A =1 B ．F A = -1 C ．F A >1 D. F A <1 3、在放大电路中，为稳定输出电压、增大输入电阻、减小输出电阻、展宽通频带，可引入：（ ） A. 电压串联负反馈 B. 电压并联负反馈 C. 电流串联负反馈 D. 电流并联负反馈 4、在单级共基放大电路中，若输入电压为正弦波形，则v o 和v i 的 相位( )。 A.同相 B.反相 C.相差90度 D.不确定 5、直接耦合放大电路存在零点漂移的原因主要是（ ）。 A .电阻阻值有误差 B .晶体管参数的分散性 C .晶体管参数受温度影响 D.受输入信号变化的影响 6、差分放大电路由双端输入变为单端输入，则差模电压增益( )。 A.增加一倍 B.为双端输入时的1/2 C.不变 D.不确定 7、对于放大电路，所谓开环是指( )。 A.无负载 B.无信号源 C.无反馈通路 D.无电源 8、在反馈放大电路中，如果反馈信号和输出电压成正比，称为( )反馈。 A.电流 B.串联 C.电压 D.并联 9、对于单管共射放大电路，当f ＝ f L 时，o U 与i U 相位关系是（ ）。 A.＋45? B.－90? C.－135? D. －180? 10、欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（ ）。 A ．电压串联负反馈 B ．电压并联负反馈 C ．电流串联负反馈 D ．电流并联负反馈 11、在某放大电路中，测得三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ ）。 A ．NPN 型硅管 B.NPN 型锗管 C. PNP 型硅管 D.PNP 型锗管 12、 放大管的导通角是0 180的放大电路是（ ）功率放大电路。 A ．甲类 B ．乙类 C ．丙类 D.甲乙类 13、射极输出器适合作多级放大电路的输入级，是因为它的（ ） A.电压放大倍数近似为1 B. r i 很大 C. r O 很小 D. 电流放大倍数近似为1 14、放大电路的频率特性在低频区主要受( )影响。 A.偏置电阻 B. 三极管的极间电容 C.管子内部结电容 D. 耦合电容和射极旁路电容 15、差动放大电路主要是为了( )而设置的。 A. 克服温漂 B.提高输入电阻 C. 稳定放大倍数 D.扩展频带
第四章负反馈放大电路习题 一、填空 1．多级放大器的耦合方式有（）（）（）三种。 2．通常把放大器在放大倍数允许波动范围内所对应的频率范围称为（）。 3．反馈是指放大器的输出端把输出信号的（）或者全部通过一定方式送回到放大器的（）的过程。4．反馈放大器是由（）和反馈网络两部分组成的，反馈网络是跨接在（）和（）之间的电路。5．对共射极电路而言，反馈信号引入到输入端接三极管的发射极上，称作（）反馈，若反馈信号引入到输入端接在三极管的基极上称为（）反馈。从输出端来看，反馈网络接在三极管的集电极上称为（）反馈。反馈从三极管的发射极接出，称作（）反馈。 6．电压负反馈能稳定（），使放大器的输出电阻（）；电流反馈能稳定（），使放大器的输入电阻（）。 7．为了增大放大器的输入电阻，应引入（）负反馈，为了减小放大器的输入电阻应引入的是（）负反馈。 8．凡反馈信号使放大器的净输入信号（）称为正反馈，凡是反馈信号使放大器的净输入信号（）称为负反馈。
9．反馈放大电路的放大倍数只与（）有关，而与三极管的（）无关。 10．直流负反馈只能稳定放大器的（），交流负反馈才能（）放大器的性能。 11．射极输出器的特性归纳为：（1）电压放大倍数（）；（2）输出电压相位与输入电压相位（）；（3）输入电阻（）；（4）输出电阻（）；（5）具有一定（）放大能力和（）放大能力。 12.射极输出器作为输入级，是利用（）大的特性，放在输出级是利用它的（）小的特性。 二．判断 1．多级放大器的通频带比组成它的每级放大器的通频带都窄。（） 2．共集电极电路它具有很高的输入电阻和很低的输出电阻。（） 3．两个单独使用的放大器，电压放大倍数分别为50、60，将这两个放大器组成一个两级放大器后总的电压放大倍数为3000。（） 4．多级放大电路常采用负反馈来提高放大器的电压放大倍数。（） 5．为了提高放大器的输入电阻，可采用电流反馈。（）6．为了稳定放大器的输出电压，可以采用电压反馈。（）7．多级放大电路无论采用哪种耦合方式，静态工作点都不会受到影响。（） 8．负反馈可以使放大器的稳定性提高，还可以消除放大器产生的
实验二 基本放大电路实验 验证性实验——晶体管共射放大电路 1．实验目的 ①掌握放大电路的静态工作点和电压放大倍数的测量方法。 ②了解电路元件参数改变对静态工作点及电压放大倍数的影响。 ③掌握放大电路输入、输出电阻的测量方法。 2．实验电路及仪器设备 ⑴ 实验电路 单管共射放大电路如图1-6所示。 图1-6 单级共射放大电路 R b1 20k Ω R b2 10k Ω R c 、R s 、R L 3k Ω R e 2k Ω C 1、C 2 10μF C e 47μF V 3DG6 β 50~60 V CC 12V ⑵ 实验仪器设备 ①双踪示波器 1台 ②直流稳压电源 1台 ③信号发生器 1台 ④交流毫伏表 1台 ⑤数字（或指针）式万用表 1块 3．实验内容及步骤 ⑴ 测量静态工作点 ①先将直流电源调整到12V ，关闭电源。 ②按图1-6连接电路，注意电容器C 1、C 2、C e 的极性不要接反，最后连接电源线。 ③仔细检查连接好的电路，确认无误后，接通直流稳压电源。 ④按表1-5用数字万用表测量各静态电压值，并将结果记入表1-5中。 表1-5 静态工作点实验数据 ⑵ 测量电压放大倍数 ①按图1-7将信号发生器和交流毫伏表接入放大器的输入端，示波器接入放大器的输出端。调节信号 发生器为放大电路提供输入信号为1kHz 的正弦波i U ，示波器用来观察输出电压o U 的波形。适当调整信号发生器的值，确保输出电压o U 不失真时，分别测出o U 和i U 的值，求出放大电路的电压放大倍数u A 。
图1-7 实验线路与所用仪器连接图 ②观察交流毫伏表读数，保持U i 不变，改变R L ，观察负载电阻改变对电压放大倍数的影响，将测量结果记入表1-6中。 表1-6 电压放大倍数实测数据（保持U i 不变） ⑶ 观察工作点变化对输出波形的影响 调整信号发生器的输出电压幅值（增大放大器的输入电压U i ），观察放大电路的输出电压的波形，使放大电路处于最大不失真电压时，逐个改变基极电阻R b1的值，分别观察R b1变化对静态工作点及输出波形的影响，将所测结果记入表1-7中。 表1-7 R b1对静态、动态影响的实验结果 ⑷ 测量输入电阻R i 及输出电阻R o ①测量输入电阻R i 方法一：测量原理图如图1-8所示，在放大电路与信号源之间串入一固定电阻 R =3k Ω，在输入电压波形不失真的条件下，用交流毫伏表测量U s 以及相应U i 的值，并按式（1-1）计算R i i i s i U R R U U = - （1-1） 方法二：测量原理图如图1-9所示，当R =0时，在输出电压波形不失真的条件下，用交流毫伏表测出输出电压U o1；当R =3k Ω时，测出输出电压U o2，并按式（1-2）计算R i o2 i o1o2 U R R U U = - （1-2） 将两种方法的测量结果计算出的R i 与理论值比较，分析测量误差。R 的取值接近于R i 。
(华成英，傅晓林，陈大钦，自编) 7-1 选择填空 1．当反馈量与放大电路的输入量的极性_______，因而使________减小的反馈称为________。 a.相同 b.相反 c.净输入量 d.负反馈 e.正反馈 2．为了稳定静态工作点，应该引入_______。为了改善放大器性能，应该引入_______。为了稳定输出电压，应该引入_______。为了稳定输出电流，应该引入_______。 a.直流负反馈 b. 交流负反馈 c.电压负反馈 d.电流负反馈 e.串联负反馈 f.并联负反馈 3．为了减小输入电阻，应该引入_______。为了增大输入电阻，应该引入_______。为了减小输出电阻，应该引入_______。为了增大输出电阻，应该引入_______。 a.电压负反馈 b.电流负反馈 c.串联负反馈 d.并联负反馈 4．负反馈所能够抑制的干扰和噪声是__________。 a.外界对输入信号的干扰和噪声 b.外界对输出信号的干扰和噪声 c.反馈环内的干扰和噪声 d.反馈环外的干扰和噪声 5．为了得到一个由电流控制的电压源，应选择_______负反馈放大电路。为了得到一个由电压控制的电流源，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 6．为了得到一个由电流控制的电流源，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 7．为了增大从电流源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。为了减小从电压源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。 a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 8．负反馈放大电路产生自激的条件是_______。 a.AB=1 b.AB=-1 c.AB=0 d.AB=∞ 9．单管共射放大电路如果通过电阻引入负反馈，则__________。如果单管共集放大电路如果通过电阻引入负反馈，则__________。 a.一定会产生高频自激 b.一定不会产生高频自激 c.一般不会产生高频自激 d.可能产生高频自激 10．多级负反馈放大电路容易引起自激振荡的原因是____________。 a.电路增益A f过大 b. 反馈系数B过大 c.反馈深度F过大 d.各级放大电路的参数分散 答：
注意：答案仅供参考！ 一、填空题 1. 半导体三极管属于 电流 控制器件，而场效应管属于 电压 控制器件。 2. 放大器有两种不同性质的失真，分别是 线性 失真和 非线性 失真。 3. 共射极放大电路中三极管集电极静态电流增大时，其电压增益将变 大 ；若负载电阻R L 变小时，其电压增益将变 小 。 4. 单级共射极放大电路产生截止失真的原因是 静态Ic 偏小 ；产生饱和失真的原因是 Ic 偏大 ；若两种失真同时产生，其原因是 输入信号太大 。 5.静态工作点Q 点一般选择在 交流 负载线的中央。 6.静态工作点Q 点选得过低会导致 截止 失真；Q 点选得过高会导致 饱和 失真。 7.对于下图所示电路，设V CC =12V ，R b =510k Ω，R c =8 k Ω，V BE =0.7V ，V CE （sat ）=0.3V,当β=50，静态电流I BQ = 22μA ，I CQ = 1.1mA ，管压降V CEQ = 3.2V ；若换上一个当β=80，静态电流I BQ = 22μ A ，I CQ = 1.46mA ，管压降V CEQ = 0.3V ，三级管工作在 饱和 状态。 8.对于下图所示电路，设V CC =12V ，三级管β=50，V BE =0.7V ，若要求静态电流I CQ =2mA ，V CEQ =4V ，则电路中的R b = 282.5 k Ω ，R C = 4 k Ω 。
9.对于下图所示电路，已知V CC =12V，R b1 =27 kΩ，R c =2 kΩ,R e =1 kΩ,V BE =0.7V, 现要求静态电流I CQ =3mA，则R b2 = 12 kΩ。 10.已知图示的放大电路中的三级管β=40，V BE=0.7V，稳压管的稳定电压V Z=6V， 则静态电流I BQ = 0.275mA ，I CQ = 11mA ，管压降V CEQ = 3V 。 11. 当环境温度升高时，三极管的下列参数变化的趋势是：电流放大系数β增 大，穿透电流I CEO增加，当I B不变时，发射结正向压降|U BE|减小。 12.若下图所示放大电路在冬天调试时能正常工作，当到了夏天后，发现输出波形失真，且幅度增大，这时发生的失真是饱和失真，失真的主要原因是由于 夏天室温升高后，三级管的 I CBO 、 V BE 和β三个参数的变化，引起工 作点上移；输出波形幅度增大，则是因为β参数随温度升高而增大所造成，输出波形幅度增大也是引起失真的一个原因。
第五章习题参考答案 5-1 试判断图5-22所示集成运放电路的反馈类型。 a) b) 图5-22题5-1的图 答 （a ）F R 、1R ：引入串联电压负反馈。 （b ）F R 、1R ：引入了正反馈。 5-2 电路如图5-23所示，解答下列为题： 1）1F R 引入了何种反馈，其作用如何？ 2）2F R 引入了何种反馈，其作用如何？ 图5-23 题5-2图 解 1)1F R 、3E R 引入的是直流电流并联负反馈。其作用是稳定静态电流2E I 。其稳定过程如下：↓↓→↓→↑→↑→↑→↑→2211122E B C C B E E I I U I I U I 2)2F R 引入的是交、直流电压串联负反馈。其作用是交流电压串联负反馈可改善放大器的性能，如提高电压放大倍数的稳定性、减小非线性失真、抑制干扰和噪声、展宽放大电路的通频带等。由于是电压负反馈还可使反馈环路的输出电阻降低)1(AF +倍。由于是串联反馈可使反馈环路的输入电阻增加)1(AF +倍。2F R 引入的直流电压串联负反馈的作用是稳定静态电压2C U ，其稳定过程如下： ↓↑→↑→↓→↓→↑→↑→2211112C C C C B E C U I U I I u U
5-3 在图5-24所示的两级放大电路中，（1）那些是直流负反馈；（2）哪些是交流负反馈，并说明其类型；（3）如果F R 不接在T 2的集电极，而是接在C 2与L R 之间，两者有何不同？（4）如果F R 的另一端不是接在T 1的发射极，而是接在它的基极，有何不同，是否会变为正反馈？ 5-24 题5-3图 解 1)1E R 、2E R 直流串联电流负反馈，F R 、1E R 直流电压串联负反馈。 2)F R 、1E R 交流电压串联负反馈。 3)如果F R 不接在T 2的集电极，而是接在C 2与L R 之间，则F R 、1E R 只有交流 电压串联负反馈，没有直流反馈。 4)如果F R 的另一端不是接在T 1的发射极，而是接在它的基极，则变为正反馈。 5-4 对图5-25所示电路，该电路都引进了哪些级间反馈？判断其反馈类型。 图 图5-25 题5-4图 答 6R 、7R 引入直流电压并联负反馈；4R 引入交、直流电流串联负反馈。 5-5 放大电路如图5-26所示，试分别判断各电路反馈的极性和组态。 答 （a ）F R 、1R ：串联电流负反馈； （b ）F R 、1R ：正反馈。
一、填空题 1．射极输出器的主要特点是电压放大倍数小于而接近于1， 输入电阻高 、 输出电阻低 。 2．三极管的偏置情况为 发射结正向偏置，集电结反向偏置 时，三极管处于饱和状态。 3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的 输入电阻高 。 4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的 输出电阻低 。 5．常用的静态工作点稳定的电路为 分压式偏置放大 电路。 6．为使电压放大电路中的三极管能正常工作，必须选择合适的 静态工作点 。 7．三极管放大电路静态分析就是要计算静态工作点，即计算 I B 、 I C 、 U CE 三个值。 8．共集放大电路（射极输出器）的 集电极 极是输入、输出回路公共端。 9．共集放大电路（射极输出器）是因为信号从 发射极 极输出而得名。（） 10．射极输出器又称为电压跟随器，是因为其电压放大倍数 电压放大倍数接近于1 。 11．画放大电路的直流通路时，电路中的电容应 断开 。 12．画放大电路的交流通路时，电路中的电容应 短路 。 13．若静态工作点选得过高，容易产生 饱和 失真。 14．若静态工作点选得过低，容易产生 截止 失真。 15．放大电路有交流信号时的状态称为 动态 。 16．当 输入信号为零 时，放大电路的工作状态称为静态。 17．当 输入信号不为零 时，放大电路的工作状态称为动态。 18．放大电路的静态分析方法有 估算法 、 图解法 。 19．放大电路的动态分析方法有 微变等效电路法 、 图解法 。 20．放大电路输出信号的能量来自 直流电源 。 二、选择题 1、在图示电路中，已知U C C ＝12V ，晶体管的＝100，'b R ＝100k Ω。当i U ＝0V 时，测得U B E ＝，若要基极电流I B ＝20μA ，则R W 为 k Ω。A A. 465 B. 565
晶体三极管及放大电路练习题 一、填空题 1、三极管的输出特性曲线可分为三个区域，即______区、______区和______区。当三极管工作在______区时，关系式IC=βIB才成立；当三极管工作在______区时，IC=0；当三极管工作在______区时，UCE≈0。 2、NPN型三极管处于放大状态时，三个电极中电位最高的是______，______极电位最低。 3、晶体三极管有两个PN结，即________和________，在放大电路中________必须正偏，________反偏。 4、晶体三极管反向饱和电流ICBO随温度升高而________，穿透电流ICEO随温度升高而________，β值随温度升高而________。 5、硅三极管发射结的死区电压约为________V，锗三极管发射结的死区电压约为 ________V，晶体三极管处在正常放大状态时，硅三极管发射结的导通电压约为 ________V，锗三极管发射结的导通电压约为________V。 6、输入电压为20mV，输出电压为2V，放大电路的电压增益为________。 7、多级放大电路的级数愈多则上限频率fH越_________。 8当半导体三极管的正向偏置，反向偏置偏置时，三极管具有放大作用，即极电流能控制极电流。 9、(2-1，低)根据三极管的放大电路的输入回路与输出回路公共端的不同，可将三极管放大电路分为，，三种。 10、(2-1，低)三极管的特性曲线主要有曲线和曲线两种。 11、(2-1，中)三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时， 与之间的关系。 12、(2-1，低)为了使放大电路输出波形不失真,除需设置外,还需输入信号。 13、(2-1，中)为了保证不失真放大，放大电路必须设置静态工作点。对NPN管组成的基本共射放大电路，如果静态工作点太低，将会产生失真，应调R B，使其，则I B，这样可克服失真。 14、(2-1，低)共发射极放大电路电压放大倍数是与的比值。 15、(2-1，低)三极管的电流放大原理是电流的微小变化控制电流的较大变化。 16、(2-1，低)共射组态既有放大作用，又有放大作用。 17、(2-1，中)共基组态中，三极管的基极为公共端，极为输入端，极为输出端。 18、(2-1，难)某三极管3个电极电位分别为V E=1V,V B=1.7V,V C=1.2V。可判定该三极管是工作于区的型的三极管。 19、(2-1，难)已知一放大电路中某三极管的三个管脚电位分别为①3.5V，②2.8 V，③5V，试判断： a．①脚是，②脚是，③脚是（e, b，c）； b．管型是（NPN，PNP）； c．材料是（硅，锗）。 20、(2-1，中)晶体三极管实现电流放大作用的外部条件是，电流分配关系是。 21、(2-1，低)温度升高对三极管各种参数的影响，最终将导致I C，静态工作点。 22、(2-1，低)一般情况下，晶体三极管的电流放大系数随温度的增加而，发射结的导通压降V BE则随温度的增加而。 23、(2-1，低)画放大器交流通路时，和应作短路处理。 24、(2-2，低)在多级放大器里。前级是后级的，后级是前级的。 25、(2-2，低)多级放大器中每两个单级放大器之间的连接称为耦合。常用的耦合方式有：，，。 26、(2-2，中)在多级放大电路的耦合方式中，只能放大交流信号，不能放大直流信号的是放大电路，既能放大直流信号，又能放大交流信号的是放大电
反馈放大电路测试题 一、选择正确答案填入空内，只需填入A 、B 、C 、D ， 1、 交流负反馈是指（ ）。 A. 只存在于阻容耦合电路中的负反馈 B. 交流通路中的负反馈 C. 放大正弦波信号时才有的负反馈 D. 变压器耦合电路中的负反馈 2、 负反馈能抑制（ ）。 A. 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声 C. 反馈环外的干扰和噪声 D. 输出信号中的干扰和噪声 3、 欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入深度（ ）负反馈。 A. 电压串联 B. 电压并联 C. 电流串联 D. 电流并联 4、 为了将输入电流转换成与之成比例的输出电压，应引入深度（ ）负反馈。 A. 电压串联 B. 电压并联 C. 电流串联 D. 电流并联 答： B 5、由集成运放组成的反馈放大电路如图所示。试分析其中的交流反馈，从给 出的以下答案中选择正确者填空（每小题填三个空格）。 A ．正反馈， B ．负反馈， C ．电压反馈， D ．电流反馈， E ．串联反馈， F ．并联反馈。 （1）．图（a ）电路为___________，___________，___________; （2）．图（b ）电路为___________，___________，___________。 L L ( a )( b ) i 答： B 答： B 答： C
答：1．B ， D ， F 2．B ， C ， E 6、 三个两级放大电路如图所示。设电容器对交流信号均可视为短路。试分析 其中的级间交流反馈，从给出的答案中选出正确者填空（每小题三个空格）： A ．电压反馈， B ．电流反馈， C ．串联反馈 ， D ．并联反馈， E ．正反馈， F ．负反馈。 1．图（a ）电路为________________，________________，________________； 2．图（b ）电路为________________，________________，________________； 3．图（C ）电路为________________，________________，________________。 ( a )( b ) u ( c ) u u 答：图（a ）A ， D ， E 图（b ）A ， D ， F 图（c ）A ， C ， E 7、 由集成运放A1、 A2 、A3和晶体管T1、T2组成的放大电路如图所示，分 析电路中的负反馈组态，从以下答案中选择正确的填空。 A ．电压串联 B ．电压并联， C ．电流串联， D ．电流并联。 1．运放A 1和晶体管T 1引入的级间负反馈组态为________________； 2．晶体管T 1引入的局部负反馈组态为________________； 3．运放A 2和晶体管T 2引入的级间负反馈组态为________________； 4．晶体管T 2引入的局部负反馈组态为________________； 5．运放A 3引入的局部负反馈组态为________________。
