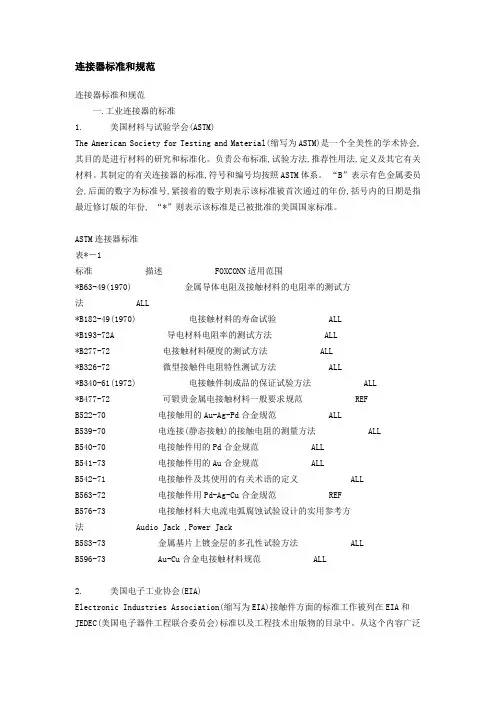

连接器标准和规范
连接器标准和规范
一.工业连接器的标准
1. 美国材料与试验学会(ASTM)
The American Society for Testing and Material(缩写为ASTM)是一个全美性的学术协会,其目的是进行材料的研究和标准化。负责公布标准,试验方法,推荐性用法,定义及其它有关材料。其制定的有关连接器的标准,符号和编号均按照ASTM体系。“B”表示有色金属委员会,后面的数字为标准号,紧接着的数字则表示该标准被首次通过的年份,括号内的日期是指最近修订版的年份, “*”则表示该标准是已被批准的美国国家标准。
ASTM连接器标准
表*－1
标准描述 FOXCONN适用范围
*B63-49(1970) 金属导体电阻及接触材料的电阻率的测试方
法 ALL
*B182-49(1970) 电接触材料的寿命试验 ALL
*B193-72A 导电材料电阻率的测试方法 ALL
*B277-72 电接触材料硬度的测试方法 ALL
*B326-72 微型接触件电阻特性测试方法 ALL *B340-61(1972) 电接触件制成品的保证试验方法 ALL
*B477-72 可锻贵金属电接触材料一般要求规范 REF B522-70 电接触用的Au-Ag-Pd合金规范 ALL B539-70 电连接(静态接触)的接触电阻的测量方法 ALL B540-70 电接触件用的Pd合金规范 ALL
B541-73 电接触件用的Au合金规范 ALL B542-71 电接触件及其使用的有关术语的定义 ALL B563-72 电接触件用Pd-Ag-Cu合金规范 REF
B576-73 电接触材料大电流电弧腐蚀试验设计的实用参考方
法 Audio Jack ,Power Jack
B583-73 金属基片上镀金层的多孔性试验方法 ALL B596-73 Au-Cu合金电接触材料规范 ALL
2. 美国电子工业协会(EIA)
Electronic Industries Association(缩写为EIA)接触件方面的标准工作被列在EIA和JEDEC(美国电子器件工程联合委员会)标准以及工程技术出版物的目录中。从这个内容广泛
的目录中可取得下列与接触件直接或间接的标准。
EIA连接器电接触件标准
表*－2
标准描述 FOXCONN适用范围
RS-232 串接及并接D-SUB口规范 D-SUB RS-364,ANSI 低频电连接器:统一的试验规程 ALL
C83,63-1971
RS-380,ANSI 电连接器小型接触件标准:尺寸和公差选择指南 ALL
C83,64-1971
RS-403 精密同轴连接器:电气特性及机械特性 BNC
EIA364 电子组件测试方法 ALL
3. 美国印制电路协会(IPC)
International Printed Corporation(缩写为IPC)连接器委员会的研究活动具有特别的意义,自1957年来,IPC制订和发布了很多规范,这些规范在工业中得到广泛应用。IPC最初的标准是在1960年发布的。其制定的文件包括如下的标准。
IPC印制电路连接器标准
表*－3
标准描述 FOXCONN适用范围
IPC-FC-218B 扁平带状电缆连接器规范,EIA P5.1委员会协
调 CABLE COM
IPC-FC-225 扁平电缆 CABLE
IPC-FC-240 柔性电路精线
IPC-FC-250 柔性电路精线
IPC-C405,ANSI 印制电路板连接器:多接触件电连接器的要求(与EIA P5.1委员
会协调,仍为RS-460标准) ALL
C83,88-1975
IPC-D-300 印制电路尺寸公差 REF
IPC-ML-910 多层印制电路设计 REF
IPC-ML-910 多层印制电路性能 REF
IPC-ML-910 多层印制电路文件编制 REF
IPC-ML-910 柔性印制电路性能 REF
IPC-TM-650 试验方法手册 REF
注:上述IPC-TM-650试验方法手册中,已由试验方法和连接器委员会批准的十四种试验方法
如下:
a. 接触电阻(3.1)
b. 接触件固定性(3.2)
c. 压接抗拉强度(3.3)
d. 耐久性(3.4)
e. 湿度(3.5)
f. 绝缘电阻(3.6)
g. 低电平电路(3.7)
h. 机械冲击(3.8)
i. 盐雾(3.9)
j. 可焊性
k. 热冲击(3.11)
l. 振动(3.12)
m. 耐电压(3.13)
n. 高温寿命(3.14)
二. 军用连接器标准:
美国军用连接器标准内容相当广泛,其中一些常见的可供FOXCONN计算机连接器参考和借用
的标准见表*－4。
常见美国MIL电连接器标准
表*－4
标准描述 FOXCONN适用范围
MIL-STD-1353 连接器本标准规定了军用设备的一般用途的圆形连接器,重负荷圆形连接器,机柜连接器,印制电路板连接器,测试型连接器,一般负荷的电源连接器,射频同轴连接器及其有关金属构件选择的要求。 REF
MIL-STD-1549 通用端接系统(CTS) MIL-STD-1549《电气及电子组件通用端接系统》出版于1974年7月19日。其目的为: “规定了电气,电子组件或端子连接器装置(模块组件和拼接体)的通用端接系统所必须的附加设计,技术和性能要求。” ALL MIL-C-3767 电源连接器本规范包括电压达600V的直流电路或频率达400Hz,电压达600V的交流电路用的刀形接触件电源连接器的一般要求。 Power
Jack
MIL-C-5015 圆形连接器本规范包括具有焊接式接触件或可拆卸压接式接触件的圆形连接器。这些连接器用于电子,电源和控制电路中。 REF MIL-C-5015 印制电路连接器本规范包括1/16,3/32和1/8英寸的印制电路板用的以及印制电路板之间互联用的多接触件连接器。这些连接器用来提供印制电路与普通电路之间的可靠的连接。其接触件中心距有: 0.050",0.100",0.125",0.156",0.200"几种。接触件数目有: 6,10,12,15,28,29,30,35, 36,43,44,56,72,86,100,110, 120, 128,132等,接触件排数一般有一排和两排。 QF,QB,QL
MIL-C-10544 (SIGC)
高频连接器本规范包括的连接器适用于电压从60MV(最小)~60V(最大)和电流最大为0.5A的音频电路中使用,应用场合如手持式送受话器,头戴式送受话器以及扬声器等。该连接器的电路应用如下:A.送受话器 B.送受话器回线(接地) C.扩音
器 D.扩音器回线(应用导线) E.通过开关的扩音器回线(接地) F.控制G.控制回线(接地) H.电源遥控I.中继接地J.扬声器. Audio Jack 标准描述 FOXCONN适用范围
MIL-C-26482
圆形连接器本规范包括两个系列的耐环境快速分离小圆形连接器的一般要求。每一系列均含有气密封插座。当采用功率接触件时,两个系列的连接器可相互插配,而采用屏蔽接触件时则不能相互插配。 REF
MIL-C-28754
(EC)
模块连接器本规范规定了基板(插座)连接器,模块(插头)连接器,电缆连接器及其零件的一般要求。本规范规定的连接器及其零部件预定用于地面支撑设备和舰船电气和
电子设备中。 REF
MIL-24308
机柜连接器本规范包括具有可拆卸压接式接触件和不可拆卸焊接式接触件的带定位外壳小型机柜连接器。 D-SUB,DS,DZ,DT
MIL-C-38999
圆形连接器本标准适用于两种系列的耐环境快速分离卡口式高密度小圆形电连接器,这些连接器在-65℃到200℃的高温范围内连续工作。它们按MIL-STD-790 “可靠性
保证程序”的规定供货。 REF
MIL-C-39012
同轴连接器本规范规定了射频连接器的一般要求和试验,这些连接器与软射频电缆及某些其它类型的同轴传输线相配用。其包括的系列见 BNC
MIL-C-55302
印制电路连接器本规范规定了用于印制电路组件及其附件的连接器(插头和插座)。这些连接器可分别符合MIL--275,MIL-P-55110和MIL-P-55424的单面印制电路,双面印制电路和多层印制电路。接触件中心距有: 0.05",0.075",0.090", 0.100",0.150",
0.156",
0.200"。接触件数目15,19,20,23, 25, 26,28,30,33,37,39,40,41, 42,
44,49,50,56,58,59,60,61,66,70, 72,80,90,96,100,110,120, 128, 150,
160,180。 QF,QB,QL
MIL-C-81659
矩形连接器本规范适用于两个系列的具有压接式可拆卸接触件的矩形连接器。
这些连接器具有单,双联,三联和四联绝缘安装板外壳结构。 DS,DT,DZ
MIL-C-83515A
带状电缆连接器本规范规定了电信应用中标准带状电缆连接器的一般要求和
试验。 SCSI
MIL-P-81728A 电镀锡铅规格。 ALL
MIL-T-10727B 电镀锡规格。 ALL
MIL-G-45204C 电镀金规格。 ALL
MIL-STD-790 可靠性保证程序。 ALL
三. 通用印制电路规范
通用印制电路规范
表*－5
标准描述 FOXCONN适用范围
EIA RS-208 印制电路的精确度与重合度。来源于电子工业协会
(EIA)。 REF
UL796(ANSI C33.46) 印制电路板的安全标准。来源于保险商试验室
(UL)。 REF
IEC 326 印制电路板的一般要求和测量方法。来源于国际电工委员
会。 REF
IEC-512-3 IEC载流能力测试标准。 ALL
同轴连接器系列
表*－6
适用文件可应用的特性 Foxconn适用范围
MIL-C-39012
N系列螺纹连接, 适用于外径在0.300~0.550英寸的射频电缆。最大工作电压─在海平面时,1000V有效值。 REF
C系列卡口连接, 适用于外径在0.300~0.550英寸的射频电缆。最大工作电压─在海平面时,1000V有效值。 REF
BNC系列卡口连接, 适用于外径在0.150~0.250英寸的射频电缆。最大工作电压─在海平面时,500V有效值。 BNC
TNC系列螺纹连接, 适用于外径在0.150~0.250英寸的射频电缆。最大工作电压─在海平面时,500V有效值。 REF
SC系列螺纹连接, 适用于外径在0.300~0.550英寸的射频电缆。最大工作电压─在海平面时,1000V有效值。 REF
QL系列外径在0.870~1.195英寸的射频电缆用的高压大功率连接器。最大工作电压─在海平面时,5000V有效值。 REF
SMA系列螺纹连接, 适用于外径在0.071-0.170英寸的射频电缆。最大工作电压─在海平面时,170V有效值。 REF
QSC系列螺纹连接, 适用于外径在0.150~0.250英寸的射频电缆。最大工作电压─在海平面时,1500V有效值。 REF
QNC系列螺纹连接, 适用于外径在0.150~0.250英寸的射频电缆。最大工作电压─在海平面时,500V有效值。 REF
SMB系列螺纹连接,同SMA系列,最大工作电压─在海平面时,250V有效
值。 REF
SMC系列螺纹连接, 适用于外径在0.071~0.100英寸的射频电缆。最大工作电压─在海平面时,250V有效值。 REF
四. 电气与电子工程师协会(IEEE)
Institute of Electrical and Electronics Engineers (缩写为IEEE)所制定的一些常用
标准如表*-7。
IEEE连接器标准
表*-7
标准描述 FOXCONN适用范围IEEE STD48-1975 高压交流电缆接头的标准测试程序。 REF IEEE STD55-1953 绝缘线缆和电气设备连接中温度关系指南。 ALL IEEE STD383-1974 IE类电缆现场接头的例行试验标准。 CABLE
类COM
IEEE STD1394-1995 高压电缆端接头。 UF,UV,CSV
五. 日本工业标准(JIS)
Japanese Industrial Standards (缩写为JIS) 所制定的一些常用标准如表*-8。
JIS连接器标准
表*-8
标准描述 FOXCONN适用范围
JIS C0051 电子组件测试方法。 ALL
六. 国际电气公司(IEC)
International Electric Corporation (缩写为IEC) 所制定的有关连接器标准如表*-9。
IEC连接器标准
表*-9
标准描述 FOXCONN适用范围
IEC 326 印制电路板的一般要求和测量方法。 ALL
七. 业界标准
有关连接器的常用业界标准如表*-10。
常用业界标准
表*-10
标准描述 FOXCONN适用范围
Amp 114-40029
印制电路连接器本规范包括了Amp 0.050系列电缆终端印制电路连接
器。 TB系列
USB Release1.1
通用系列总线规范万用串接接口规范1.1版主要用于为计算机接口设备及系统代工厂商(OEM)提供制造的技术标准依据。 USB系列
IEC-512-3
IEC电流载流能力测试标准。
ALL
IEC 1076-4-105
直流,低频,仿真和数字式高速数据印制电路板圆形连接器,具有3~8个端子,广泛应用于电
信广播工业系统。
Mini Din
