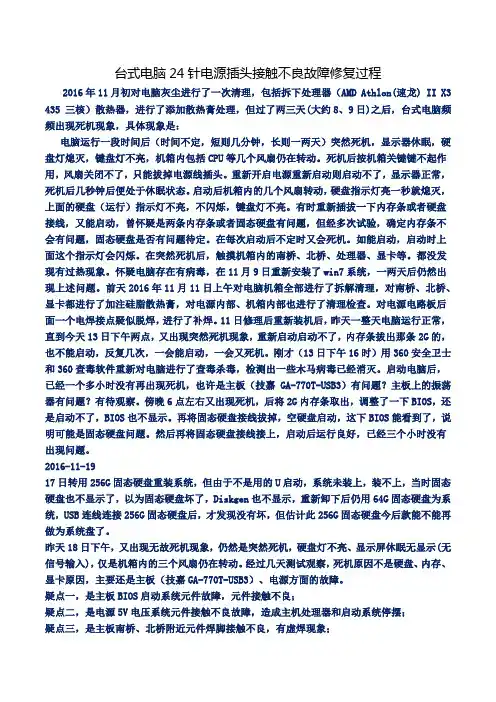

台式电脑24针电源插头接触不良故障修复过程
2016年11月初对电脑灰尘进行了一次清理，包括拆下处理器（AMD Athlon(速龙) II X3 435 三核）散热器，进行了添加散热膏处理，但过了两三天(大约8、9日)之后，台式电脑频频出现死机现象，具体现象是：
电脑运行一段时间后（时间不定，短则几分钟，长则一两天）突然死机，显示器休眠，硬盘灯熄灭，键盘灯不亮，机箱内包括CPU等几个风扇仍在转动。死机后按机箱关键键不起作用，风扇关闭不了，只能拔掉电源线插头。重新开启电源重新启动则启动不了，显示器正常，死机后几秒钟后便处于休眠状态。启动后机箱内的几个风扇转动，硬盘指示灯亮一秒就熄灭，上面的硬盘（运行）指示灯不亮，不闪烁，键盘灯不亮。有时重新插拔一下内存条或者硬盘接线，又能启动，曾怀疑是两条内存条或者固态硬盘有问题，但经多次试验，确定内存条不会有问题，固态硬盘是否有问题待定。在每次启动后不定时又会死机。如能启动，启动时上面这个指示灯会闪烁。在突然死机后，触摸机箱内的南桥、北桥、处理器、显卡等。都没发现有过热现象。怀疑电脑存在有病毒，在11月9日重新安装了win7系统，一两天后仍然出现上述问题。前天2016年11月11日上午对电脑机箱全部进行了拆解清理，对南桥、北桥、显卡都进行了加注硅脂散热膏，对电源内部、机箱内部也进行了清理检查。对电源电路板后面一个电焊接点疑似脱焊，进行了补焊。11日修理后重新装机后，昨天一整天电脑运行正常，直到今天13日下午两点，又出现突然死机现象，重新启动启动不了，内存条拔出那条2G的，也不能启动，反复几次，一会能启动，一会又死机。刚才（13日下午16时）用360安全卫士和360查毒软件重新对电脑进行了查毒杀毒，检测出一些木马病毒已经消灭。启动电脑后，已经一个多小时没有再出现死机，也许是主板（技嘉 GA-770T-USB3）有问题？主板上的振荡器有问题？有待观察。傍晚6点左右又出现死机，后将2G内存条取出，调整了一下BIOS，还是启动不了，BIOS也不显示。再将固态硬盘接线拔掉，空硬盘启动，这下BIOS能看到了，说明可能是固态硬盘问题。然后再将固态硬盘接线接上，启动后运行良好，已经三个小时没有出现问题。
2016-11-19
17日转用256G固态硬盘重装系统，但由于不是用的U启动，系统未装上，装不上，当时固态硬盘也不显示了，以为固态硬盘坏了，Diskgen也不显示，重新卸下后仍用64G固态硬盘为系统，USB连线连接256G固态硬盘后，才发现没有坏，但估计此256G固态硬盘今后款能不能再做为系统盘了。
昨天18日下午，又出现无故死机现象，仍然是突然死机，硬盘灯不亮、显示屏休眠无显示(无信号输入)，仅是机箱内的三个风扇仍在转动。经过几天测试观察，死机原因不是硬盘、内存、显卡原因，主要还是主板（技嘉GA-770T-USB3）、电源方面的故障。
疑点一，是主板BIOS启动系统元件故障，元件接触不良；
疑点二，是电源5V电压系统元件接触不良故障，造成主机处理器和启动系统停摆；
疑点三，是主板南桥、北桥附近元件焊脚接触不良，有虚焊现象；
疑点四，CPU处理器（AMD Athlon(速龙) II X3 435 三核）与散热器接触不良，CPU处理器发热严重，引起保护性停机。
今天准备再次全面拆主板、拆电源，进行检查修理，对可疑的电容、焊点进行加热。这次台式电脑出现这个故障很奇怪(不定期死机，死机后难以启动，插拔内存后又可以启动，但还会出现死机)，故障症状和原因比较复，所以花费时间较长。
今天修理步骤：
1、对电源接线全部拆除，检查20脚插头各脚电压电平是否正常，电源5V输出电压是否正常；
2、对处理器上的散热器拆下，检查处理器散热、插脚接触情况；
3、拆下主板（技嘉 GA-770T-USB3），对主板全面进行细致目测检查，对南桥、北桥、BIOS 等元件及周围元件电容的焊脚进行加热融化处理。
2016-11-20
上述三个检测步骤基本没有进行。
早上首次开机能启动，原来64G、256G硬盘都是装的win7-20160628的系统软件，怀疑是否这个软件有Bug？
今早上重新下载雨林木风win7-64位2016年11月版本系统，把64G硬盘重新格式化重新安装了雨林木风系统。故障依旧，怀疑本机处理器CPU有问题？先使劲压住处理器散热器的下面的弹片想拆除两个卡脚，但没敢用太大的劲，只是把外面的卡脚又往外侧扳动了些，感觉处理器似乎与散热器更密贴了些。然后重新开机，正常。根据多天来的死机症状观察分析，加之这次处理器密贴情况，估计这次不明死机就是处理器插脚接触不良、并且与散热器不密贴所致，这两个原因同时发生，就出现了电脑不定期死机，一是散热器过热保护性死机，二是处理器插脚接触不良，时断时连所致。有事插拔一下内存能启动，是因为每次插拔内存条都会对主板、处理器有所震动，震动后处理器插脚就连上了，因此能够启动，启动过程中，处理器连续发热，又与散热片接触不紧密，导致温度过高死机。再观察几天，如果不死机，说明问题可能就出在这上面。
2016-11-21
上午10点左右，又出现死机现象，纳闷了。先是再次拆下了处理器散热器、处理器（AMD Athlon(速龙) II X3435 三核938针），重新对处理器938个插脚用放大镜仔细观察，发现有一处两三个插针有点沾有散热膏，进行了清除，重新插入CPU安装好散热器后，仍启动不了，没反应，硬盘灯不亮，没有触发显示器，3个风扇都转，现象同以往一样，插拔内存、硬盘线等都无济于事，启动多次还启动不了。后来动了一下电源主线24线的插头，重点对第9位紫色线往插座里面使劲插弄了一下，感觉进去一些(似乎这个插线松了，好像以前没插进去或者是没插紧)。再开机，启动了。直至现在下午13：24没有再死机。
2016-11-23 大雪
经过两天观察，没有再出现死机现象，可以确定是电源连接主板的24针插脚接触不良所致，折腾了半个月终于把问题找出。21日对CPU处理器也进行了超频，外频200改为220，电压增加0.025v，超频后运行正常。
2016-11-26 多云
今天下午重新在256G固态硬盘上装番茄花园win7系统，原64G固态硬盘(雨林木风系统)备用。安装后对BIOS的硬盘模式AHCI进行了改动，改为“Native IDE”。这种《主板厂商设计了一个比较折中的方法，所有SATA的设备可以模拟IDE，使用IDE的通用驱动，这样既保存了SATA的高传输率，也可以使得安装系统时非常简单，并且这个设计使得几乎所有主板的默认选项，都是使用IDE的驱动。模拟IDE》模式，读盘速度有明显加快。经测试，这个256G 固态硬盘在这个主板上只能这样设置，不能改回AHCI，改回后系统不认识。但原来的64G固态硬盘装系统是可以设置AHCI的啊？
2017-1-6 小雨
固态硬盘启动，主板BIOS不能设置为AHCI的原因，很可能是在电脑上使用了多个硬盘，且有两个以上的分区为活动分区，致使win7系统无法辨认造成，也是win7多次启动蓝频的原因之一。以后台式电脑上硬盘安装还是不能超过两个，也要注意活动分区只能设置1个。
