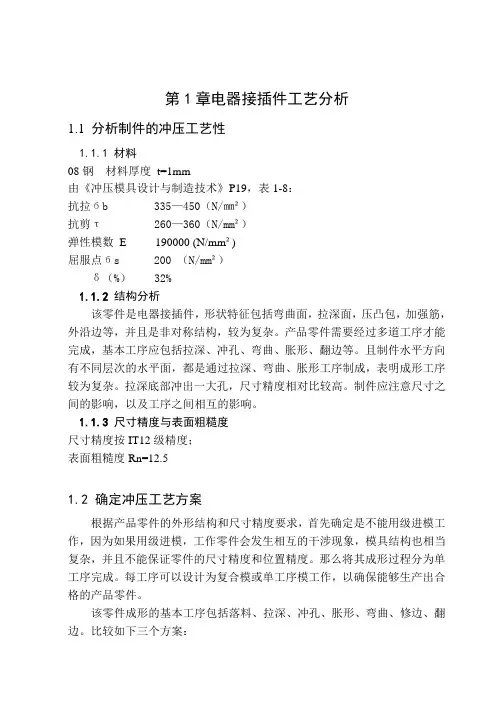

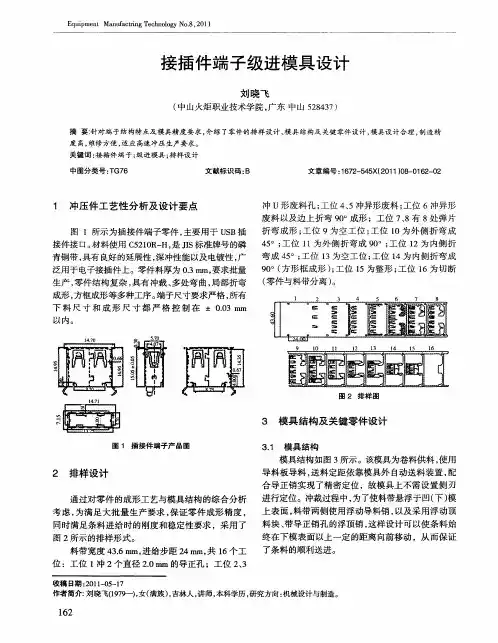

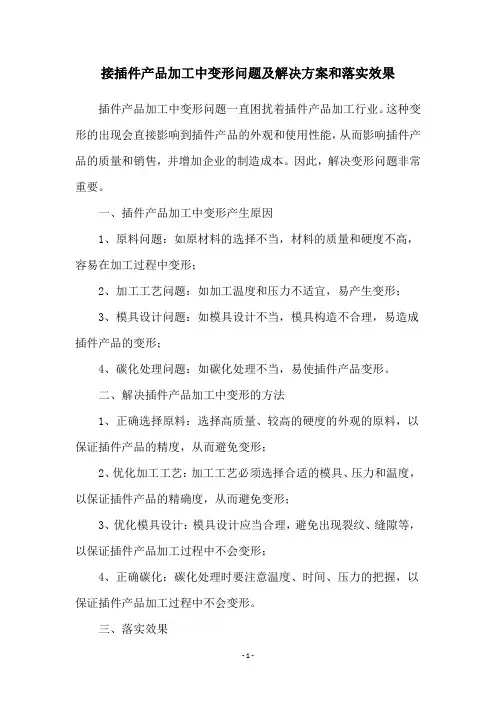

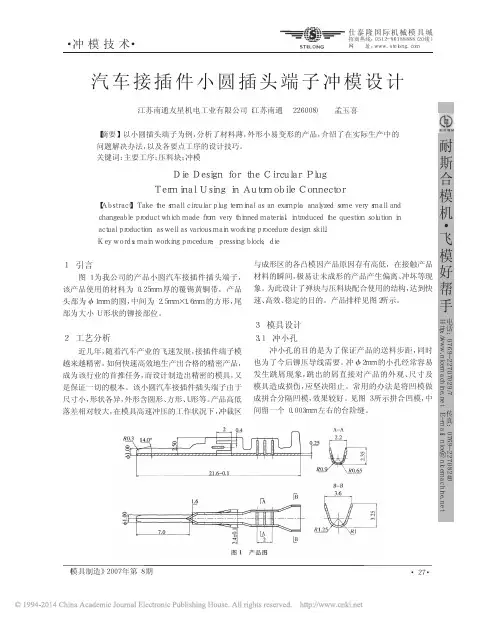

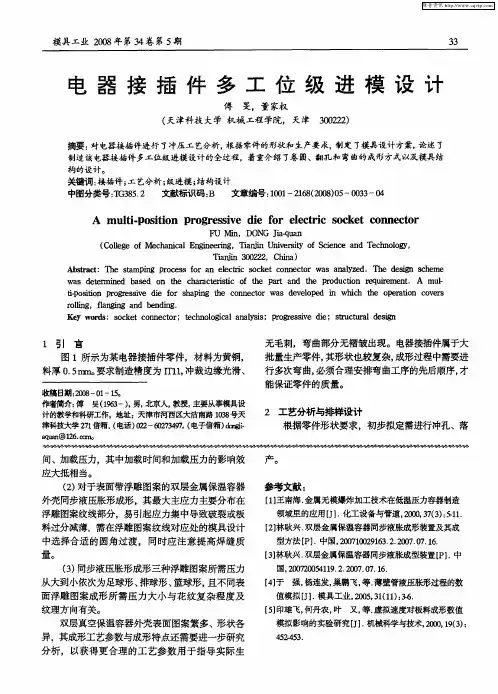

各式接插件模具设计制造
各類塑膠成型射出模具設計製造
DESIGNING & MANUFACTURING OF PLASTIC SHAPING EJACULATION MOULDS 插件模具及樣品
製造機械設備銑床(一)
製造機械設備磨床(二)
製造機械設備細孔放電機(三)
各式電腦週邊塑膠樣品各型轉接插件樣品AC 電源線模具0
CNC慢走絲1 CNC慢走絲2
噴油無塵包裝線注塑車間 1
注塑車間 2
模具设计与制造基本复习题+答案 一、选取题 1.冷冲压工序分为AD工序两大类。 A分离工序；B冲裁；C拉深；D塑性变形 2.冲裁模间隙应当C模具导向件间隙。 A、不大于； B、等于； C、不不大于； D、不大于等于。 3 、落料时，其刃口尺寸计算原则是先拟定____ A _______ 。 A 、凹模刃口尺寸 B 、凸模刃口尺寸 C 、凸、凹模尺寸公差 4.在持续模中，条料进给方向定位有各种办法，当进距较小，材料较薄，而生产效率高时，普通选用C定位较合理。 A、挡料销， B、导正销， C、侧刃， D、初始挡料销. 5.冲裁间隙对冲裁件尺寸精度有一定影晌。普通状况下，若采用间隙过大时，落料件尺寸B凹模尺寸。 A 不不大于；B、不大于；C、等于；D不不大于等于 6 、对T 形件，为提高材料运用率，应采用_____ C ______ 。 A 、多排 B 、直对排 C 、斜对排 7 、为使冲裁过程顺利进行，将梗塞在凹模内冲件或废料顺冲裁方向从凹模孔中推出，所需要力称为______ A _____ 。 A 、推料力 B 、卸料力 C 、顶件力 8 、冲裁件外形和内形有较高位置精度规定，宜采用_____ C ______ 。 A 、导板模 B 、级进模 C 、复合模 9 、弯曲件在变形区切向外侧某些____ A ____ 。 A 、受拉应力 B 、受压应力 C 、不受力 10.弯曲过程中经常浮现现象A C B A、回弹；B,变形区厚度减薄;
C、偏移； D、变形区厚度增长. 11.相对弯曲半径r/t表达B A、材料弯曲变形极限： B、零件弯曲变形限度， C、弯曲难易限度。 12.最小相对弯曲半径t 表达A r/ min A、材料弯曲变形极限； B、零件弯曲变形限度; C、零件构造工艺好坏； D、弯曲难易限度. 13 、为了避免弯裂，则弯曲线方向与材料纤维方向_____A ___ 。 A 、垂直 B 、平行 C 、重叠 14.影响拉深系数因素较多，其中一A拉深系数值就可随之减少。 σ/大; A、材料相对厚度(t/D)*100大； B、屈强比b sσ C、凹模圆角半径小； D、板厚方向性系数γ小. 15.在拉深过程中，决定材料与否起皱因素是BD。 A、材料相对厚度(t/D)； B、材料拉深变形限度; C、材料所受径向拉应力； D、材料所受切向压应力. 16、下面三种弹性压料装置中，在拉深成型时，____C______ 压料效果最佳。 A、弹簧式压料装置 B、橡胶式压料装置 C、气垫式压料装置 17、拉深时浮现危险截面是指_____B_____ 断面。 A、位于凹模圆角部位 B、位于凸模圆角部位 C、凸缘部位 18．外凸凸缘翻边极限变形限度重要受材料变形区A限制。 A. 失稳起皱 B. 硬化 C. 开裂 D. 韧性 19.如图所示冲压变形区划分示意图，A为变形区，B为已变形区，a)图为A
模具设计与制造基础精 编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
模具设计与制造 一、名词解释 1.冷冲压：是利用安装在压力机上的模具，对放置在模具内的板料施加变形力，使板料 在模具内产生变形，从而获得一定形状、尺寸和性能的产品零件的生产技术 2.回弹：常物理反弹，指物体在力的作用下产生物理变形，当压力释放时所产生的 还原或近还原的状态的物理变化? 3.热塑性塑料：指具有加热软化、冷却硬化特性的塑料。我们日常生活中使用的大部 分塑料属于这个范畴。加热时变软以至流动，冷却变硬，这种过程是可逆的，可以反 复进行。 注射模：所用的模具称为注射成型模,简称注射模.它是实现注射成型工艺的重要 工艺装备. 注射模根据结构与使用的目的可以分为很多种类, 4.分型面：分型面是指两者在闭合状态时能接触的部分· 5.热扩渗技术：是用加热扩散的方式使欲渗金属或非金属元素渗入金属材料或工件的 表面，从而形成表面合金层的工艺。 6.注射模：塑料注射成型所用的模具称为注射成型模,简称注射模.它是实现注射成型 工艺的重要工艺装备. 二、填空题
7.冷冲压模具的分类，按模具工序组合程度分，可分为单工序模、复合模、级进模。 8.由冲压加工零件的形状、尺寸、精度要求、批量大小、原材料性能等的不同，所采用的加工方法也多种多样，概括起来可分为分离工序和变形工序两类。 9.根据变形机理的不同，冲裁工艺可以以分为普通冲裁和精密冲裁两大类。普通冲裁是由凸凹模刃口之间产生剪切裂缝的形式实现板料分离。而精密冲裁则是以变形的形式实现板料的分离。 10.级进模中控制冲裁件的孔与外形的相对位置精度就必须严格控制送料步距，定距方法有两种，分别是用导正销定距的级进模和用侧刃定距的级进模。 11.如右图所示，冲裁件的断面质量包括 塌角带，光亮带，断裂带，毛 刺区四个部分。较高质量的冲裁件断面， 应该是：光亮带较宽，约占整个断面的 1/3以上，塌角、断裂带、毛刺和锥度都 很小，整个冲裁件零件平面无穹弯现象。 12.凹模孔口形状的基本形式有直壁式、斜壁式、凸台式三种。其中直壁式刃口冲裁时磨损大，工件易在孔内积聚；低硬度的凹模可用锤打斜面的方法来调整冲裁间隙。 13.右图所示为圆形件一次弯曲成形模，其中2 指向的零件名称是。
牙签盒盒盖模具设计 机电工程学院模具设计与制造专业陈瑶露 摘要:注塑成型技术是以其能成型形状复杂是制件及生产率非常高的特点，使其在塑料生产中占有很大的比重，注塑模产量也约占世界塑料成型模具产量的半数多，可见搞好注塑模具的设计显得格外的重要。 通过这次注塑模设计，综合应用和巩固模具设计课程及相关课程的基础理论和专业知识，系统地掌握产品零件的成形工艺分析、模具结构设计的基本方法和步聚、非标准模具零件的设计等模具设计基本方法。本次设计充分利用、画图软件，使得自己的操作水平有所提升，并熟悉塑料注射模具结构及其工作过程。而且是一套由设计至生产的机械自动化软件，是新一代的产品造型系统，是一个参数化、基于特征的实体造型系统。关键词:牙签盒盖模具结构 引言 模具已不仅仅是人类用来浇注钱币和内燃机壳的砂箱。模具，是以特定的结构形式通过一定方式使材料成型的一种工业产品，同时也是能成批生产出具有一定形状和尺寸要求的工业产品零部件的一种生产工具。大到飞机、汽车，小到茶杯、钉子，几乎所有的工业产品都必须依靠模具成型。它凝聚了各类高科技，能快速精密的直接把材料成型、焊接、装配成零部件、组件或产品，其效率、精度、流线、超微型化、节能、环保，以及产品的性能、外观等，都是传统工艺所无与伦比的。 注塑成型是塑料成型的一种重要方法，它主要适用于热塑性塑料的成型，可以一次成型形状复杂的精密塑件。本课题就是以注塑模具的相关知识作为依据，阐述塑料注射模具的设计过程。 如今牙签盒在市场上已经是很普通的一个塑料制品，虽然形状简单，但是它也是有着注塑模典型的结构。通过本设计要求能熟练运用、等相关设计软件，掌握产品造型设计过程，通过查阅资料来了解模具结构并利用软件进行模具设计，设计一副结构、精度、表面质量合理的注塑模具，熟悉塑料注射模具结构及其工作过程。 1牙签盒盖的工艺分析 1.1 塑件的工艺性分析
模具制作流程 设计资料号 发布时间:2006 02/16 一、接受任务书 成型塑料制件的任务书通常由制件设计者提出，其内容如下： 1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。 2. 塑料制件说明书或技术要求。 3. 生产产量。 4. 塑料制件样品。 通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。 二、收集、分析、消化原始资料 收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。 1. 消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。此外，还要了解塑料的塑化及成型工艺参数。 2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。 成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。 3. 确定成型方法 采用直压法、铸压法还是注射法。 4、选择成型设备 根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。例如对于注射机来说，在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。 要初步估计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。 5. 具体结构方案 （一）确定模具类型 如压制模（敞开式、半闭合式、闭合式）、铸压模、注射模等。 （二）确定模具类型的主要结构 选择理想的模具结构在于确定必需的成型设备，理想的型腔数，在绝对可靠的条件下能使模具本身的工作满足该塑料制件的工艺技术和生产经济的要求。对塑料制件的工艺技术要求是要保证塑料制件的几何形状，表面光洁度和尺寸精度。生产经济要求是要使塑料制件的成本低，生产效率高，模具能连续地工作，使用寿命长，节省劳动力。 三、影响模具结构及模具个别系统的因素很多，很复杂：
塑料饭盒盒盖模具设 计设计
重庆三峡学院 毕业设计（论文） 题目塑料饭盒盒盖模具设计 院系机械工程学院 专业机械设计制造及其自动化（数控） 年级 2011级 学生姓名周建鑫 学生学号 201107024250 指导教师张卫职称助教 完成毕业设计（论文）时间 2015 年 5 月
摘要 本课题即将饭盒盖上壳作为设计模型，利用注射模具的相关知识为依据，阐述塑料注射模具的设计与制造过程。本设计对饭盒盖上壳进行的注塑模设计，利用软件对塑件进行实体造型，对塑件结构进行工艺分析。明确了设计思路，确定了注射成型的工艺过程还有对各个具体部分细节进行了仔细的计算。本着简约而不简单的设计原则，采用斜滑块的瓣合模的结构成型。如此设计出的结构即可确保模具工作运用可靠，同时也保证了与其他部件的配合。本课题通过对饭盒盖上壳的注射模具设计，巩固和加深了对所学知识的掌握，取得了比较满意的效果，达到了预期的设计意图！ 关键词：塑料模具，注射成型，模具设计，饭盒盖
Introduction The topic of socket shell as a design model, the injection mold-related knowledge as a basis to explain the process of plastic injection mold design. The design of the game controller for the injection mold design, plastic parts using UG software was solid modeling, the structure of the plastic parts of the process analysis. Clear design ideas, determine the injection molding process and the various specific parts of a detailed calculation and verification. In the simple but not simple design principles, the use of inclined slider valve structure of the mold shape. The structure of such a design die is used to ensure reliability, ensure coordination with other components. Finally, simulation Moldflow injection process. The topic of the game controller by injection mold design, to consolidate and deepen the knowledge, and achieved satisfactory results, to achieve the desired design intent Keywords:Plastic mold， Injection molding，Mold design，game controller
模具设计的详细流程 产品的前期处理 很多同学在学习的时候进入了一个学习误区（拿着一个产品就开始急急忙忙的分模）首先我们拿到一个产品后，先不要急着分模，最重要的一件事就是先检查产品结构，产品公差的修改，拔模，一些产品还会有段差的出现。当你前期处理完后那么产品的分型面，结构基本就能确定出来了，以及浇口的位置。当然这些最终还是要跟客户确认的。 确认产品的不合理处 有些同学可能会问，是不是我分析好了产品结构后，就可以开始设计模具了呢，答案当然是不能。要想在设计时少走弯路，修修改的话，那么一定要了解客户对模具的要求，这些是一定要达到客户要求
的。 客户用来生产的注塑机的吨位及型号类型。这个确认不好，你就没法确认你模具的浇口套的入口直径以及定位圈的直径，顶出孔的大小跟位置，甚至模架的大小，模具的高度等等。你辛辛苦苦的设计好了一套好的模具结构，你也颇有成就感，可模具到了客户那里没法生产，模具大小厚度跟客户的注塑机对不上，客户是不会验收你设计好的模具，估计那时你会有种欲哭无泪的感觉。 分析产品的问题点，以及产品夹线，产品材料及收缩率。不要想当然的认为ABS的塑料收缩率就一定是%，这个一定要跟客户确认好，要知道他们最终用于生产的材料是什么牌号的，有没有添加什么改性材料等等。有条件时，最好能熟知产品的装配关系以及产品的用途等等，这些信息对于将来的模具结构设计是非常有帮助的。因为了解了这些，你就知道哪些是外观面，哪些是非外观，哪些地方的拔模角度是可以随便加大的，哪些地方是不能改的。甚至包括一些产品的结构，如果你了解了产品的实际装配关系以及用途，你就知道哪些倒扣结构是可以取消或改成另外一种简单形式的。 一定要牢记，做模具的过程就是把复杂问题简单化的过程。常看到一些人做了一套多么多么复杂的结构而感到骄傲自豪，我觉得那是非常得无知。因为很多产品工程师可能会由于自身
模具设计与制造基础复习题+答案 一、选择题 1.冷冲压工序分为AD工序两大类。 A分离工序；B冲裁；C拉深；D塑性变形 2.冲裁模的间隙应当C模具导向件的间隙。 A、小于； B、等于； C、大于； D、小于等于。 3.______________________________________________ 落料时，其刃口尺寸计算原则是先确定_______________________________________ 。 A、凹模刃口尺寸 B、凸模刃口尺寸 C、凸、凹模尺寸公差 4.在连续模中，条料进给方向的定位有多种方法，当进距较小，材料较薄，而生产效率高时，一般选用C定位较合理。 A、挡料销，B导正销，C、侧刃，D初始挡料销. 5.冲裁间隙对冲裁件的尺寸精度有一定影晌。一般情况下，若采用间隙过大时，落料件尺寸B凹模尺寸。 A大于；B、小于；C、等于； D 大于等于 6.对T形件，为提高材料的利用率，应采用 C . ___ 。 A、多排 B、直对排 C、斜对排 7.为使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从凹模 孔中推出，所需要的力称为 A _____ o A、推料力 B、卸料力 C、顶件力 8.冲裁件外形和内形有较高的位置精度要求，宜采用 C _______o A、导板模 B、级进模 C、复合模 9.________________________________ 弯曲件在变形区的切向外侧部分 A o A、受拉应力 B、受压应力 C、不受力 10.弯曲过程中常常出现的现象A C B A 、回弹；B, 变形区厚度减薄； C 、偏移； D 、变形区厚度增加. 11.相对弯曲半径r/t表示B
《模具设计与制造》课程标准 一、课程基本情况 二、课程概述 1、课程性质与作用 本课程是非模具专业学生的一门拓展专业课。该课程是一门理论性和实践性都很强的专业课。该课程的主要任务是：通过本课程的学习，使学生初步掌握冲压工艺及冲模设计的基本知识，了解冲模加工的特点，初步具有编制冲压工艺规程的能力，具有进行设计简单冲模的能力；了解塑料成型的特点，掌握塑料模的基本结构和塑料模设计的基本知识。 2、课程与前修后续课程的关系 开设本课程，是在修完《高等数学》、《机械制图》、《工程力学》、《公差配合与测量技术》、《金属工艺学》等基础课和专业基础课后开设；与该课程平行开设的课程有：《数控自动编程技术》，这些课程讲述了机械零件的加工方法，而模具零件也是机械零件的一类，其他零件适用的模具零件也适用。 3、课程标准基本理念 按照“以能力为本位，以职业实践为主线，以形成模具设计与制造的整体框架为基本目标，彻底打破学科课程的设计思路，紧紧围绕完成工作任务的需要来选择和组织课程内容，突出工作任务与知识的联系，让学生在实践活动的基础上掌握知识，增强课程内容与职业岗位能力要求的相关性，提高学生的就业能力。 4、课程标准设计思路 针对岗位工作过程任务、项目实用的理论知识和技能，以及职业素质培养，符合高职教育中突出高技能人才的培养特色。在设置上具有针对性同时又强调适应性，课程内容不能太专、太细，而要考虑到学生在走上工作岗位后，如何能跟上时代发展、职业变化的需求而不断调整自身的问题，因此着重强调综合能力的培养。因此，讲授必需冲压和塑料成型基础知识，着重介绍典型模设计制造内容，并适当简介新工艺和新的成型模具。 本课程标准用于指导非模具专业《模具设计与制造》课程的建设与教学实施。 三、课程目标 1、课程总体目标
盒盖塑料模具设计 绪论 模具是现代工业生产的基础工艺装备，在国民经济中占重要地位。在电子、汽车、电机、电器、仪表、家电和通讯等产品中，60%～80%的零件都要依靠模具成型。用模具生产制件所表现出来的高精度、高复杂程度、高一致性、高生产率和低消耗.是其它加工方法所不能比拟的。模具又是“效益放大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍。模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志，在很大程度上决定着产品的质量、效益和新产品的开发能力。 模具工业是国民经济的基础产业，模具工业的发展标志着一个国家上业水平及产品的开发能力，汽车工业中新车型的开发与批量生产，家电工业及日用品工业的产品开发等都与模具行业的发展息息相关，模具技术的应用为我国模具工业的发展起到了重要的推动作用。模具技术已成为技术发展中最具活力、创造效益最高的应用领域。同时，模具工业也普及、应用最成熟的行业之一。模具不是批量生产的产品。它具有单件生产和对特定用户的依赖特性。就模具行业来说，引进国外先进技术，不能采用通常的引进产品许可证和技术转让等方式，而主要是引进已经商品化了的CAD/ CAM /CAE软件和精密加工设备等。新兴的模具CAD技术很大程度上实现了企业的愿望。近年来，CAD技术的应用越来越普遍和深入, 大大缩短了模具设计周期, 提高了制模质量和复杂模具的制造能力。 塑料注射成型工艺的最大特点是复制，能够复制出所需要的直接或者间接使用的制品，是一种适宜大批量生产的工艺。模具是塑料成型加工的一种重要的工艺装备，模具生产的最终产品的价值往往是模具自身价值的几十倍、上百倍。特别是在塑料产品的生产过程中，塑料模具的应用及其广泛，在各类模具中的地位也越来越突出，成为各类模具设计、制造与研究中最具有代表意义的模具之一。而注塑模具已经成为制造塑料制造品的主要手段之一，且发展成为最有前景的模具之一。注射成型是当今市场上最常用、最具前景的塑料成型方法之一，因此注塑模具作为塑料模的一种，就具有很大的发展前景。 注塑成型作为一种重要的加工方法，在加电行业，汽车工业机械工业等都有广泛应用，而且生产的制件具有精度高、复杂度高、生产率高和消耗低的特点。在注塑成型工艺中，涉及设备和原材料状况、制品设计、工艺条件等多种因素，模具是与这些因素紧密相连的关键环节，模具结构的合理性和质量的好坏直接影响到制品的质量以及整个工艺过程的效率和效益。 本书主要讲述的是盒塑料的模具设计的总过程，以及型芯和型腔加工的工艺等等。
模具设计与制造基础试题 时间：2009-06-13 来源：作者： 要求与模柄的轴心线（或偏移不大）。 2 、普通曲柄压力机的闭合高度是指位置时，滑块底面到之间的距离。 3 、模具的闭合高度是指冲模处于闭合状态时，模具至之间的距离。 4 、落料凹模在上模的叫复合模，而落料凹模在下模的叫复合模。 5 、侧刃常被用于定距精度和生产效率要求高的中，其作用是控制条料进给方向上的。 6 、弯曲变形程度用表示。 7 、拉深变形程度用表示。 8 、冷挤压过程中，根据金属流动方向和凸模运动方向的相互关系，可分为轴向挤压和径向挤压，轴向挤压又可分为、和三种。 9 、影响塑件收缩的因素可归纳为： _____________ 、 _____________ 、 _____________ 、 _____________ 、 _____________ 、 _____________ 。 10 、塑料模成型零件的制造公差约为塑件总公差的 _ ____ 至 _ ____ 较合适？ 11 、塑料模具的导向机构主要有 _____ ________ 导向和 _____________ 定位两种类型。 12 、塑料模失效的主要形式有： _____________ 、 _____________ 、 1 、大批量生产基本上都采用模具，所以模具的寿命越高越好。（） ）、曲柄冲床滑块允许的最大压力是随着行程位置不同而不同。（2 3 、搭边值的作用是补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。（） 4 、在其他条件相同的情况下，金属材料中，硬材料的冲裁合理间隙大于软材料
合理间隙。（） 5 、斜刃比平刃的冲裁力大。（） 6 、在降低冲裁力的诸多措施中，采用阶梯布置的凸模时，为了保护小凸模，应使小凸模比大凸模高一些。（） 7 、弯曲工序中 , 冲压用材料过厚可能造成制件回弹加大。（） 8 、在其他条件相同的情况下仅凸模圆角不同，弯曲后凸模圆角半径小的回弹较小。（） 9 、弯曲件的中性层一定位于工件 1/2 料厚位置。（） 10 、拉深系数越小，说明拉深变形程度越大。（） 11 、一般情况下，从拉深变形的特点考虑，拉深模的凹模的圆角表面粗糙度应比凸模的圆角表面粗糙度小些。（） 12 、为了便于塑件脱模，一般情况下使塑料在开模时留在定模上。（） 13 、塑料模的模脚（垫块）是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。（） 14 、潜伏式浇口是点浇口变化而来的，浇口因常设在塑件侧面的较隐蔽部位而不影响塑件外观。（） ） 1 、冲裁模的间隙应当模具导向件的间隙。 A 、小于； B 、等于； C 、大于； D 、小于等于。 2 、在连续模中，条料进给方向的定位有多种方法，当进距较小，材料较薄，而生产效率高时，一般选用定位较合理。 A 、挡料销； B 、导正销； C 、侧刃； D 、初始挡料销。 。表示 r/t 、相对弯曲半径3 A 、材料的弯曲变形极限； B 、零件的弯曲变形程度； C 、弯曲难易程度； D 、零件的结构工艺好坏 4 、除弯曲和拉深以外的成形工艺中，均属于伸长类变形，其主要质量问题是拉裂。 A 、校平、整形； B 、缩口、外翻边、； C 、胀形、内孔翻边； D 、挤压、旋压。 5 、圆孔翻边，主要的变形是坯料。 A 、切向的伸长和厚度方向的收缩； B 、切向的收缩和厚度方向的收缩； C 、切向的伸长和厚度方向的伸长； D 、切向的收缩和厚度方向的伸长。 6 、注射机的锁模力必须大于型腔内熔体压力与塑件和浇注系统在 ________ 上 ______ 的乘积。 A 、模板面积 B 、浇口截面积 C 、分型面 D 、投影面积 7 、在多型腔模具中，分流道的排列有 ______________ 和 ______________ 两种。 A 、平衡式 B 、环形 C 、非平衡式 D 、矩形 8 、在实际生产中斜导柱斜角α一般取 __ ___ 至 _ ____ 度，最大不超过 ___________ 度。
盒盖注塑模设计 学生：汪金海 学号：13530026 专业：机械设计制造及其自动化班级：一班
盒盖塑件图 技术要求: 1. 塑件材料PE 2. 未标注公差尺寸按SJ1372-78.8级。3．大批量生产。
摘要 本文是关于盒盖注塑模具的设计，在正确分析塑件工艺特点和PE材料的性能的后，采用了点浇口进行浇注。详细介绍了对凸模，凹模，浇注系统，脱模机构，选择标准零件，设计非标件的设计过程。涉及模具结构、强度、寿命计算及熔融塑料在模具中流动预测等复杂的工程运算问题；运用CAD、辅助工程UG等不同的软件分别对模具的设计、制造和产品质量进行分析。综合运用了专业基础、专业课知识设计，其核心知识是塑料成型模具、材料成型技术基础、机械设计、塑料成型工艺、模具CAD\CAM、Moldflow 等。 关键词：点浇口；盒盖注塑模设计；塑料成型模具
第一章塑料制件的工艺性分析 1.1塑件原材料的分析 塑件盒盖采用HDPE材料，HDPE是一种由乙烯共聚生成的热塑性聚烯。高密度聚乙烯，英文名称为“High Density Polyethylene”，简称为“HDPE”。HDPE是一种结晶度高、非极性的热塑性树脂。该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。中到高分子量等级具有极好的抗冲击性，其性能见表2-1。 表2-1 HDPE性能表 HDPE是结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位置,防止产生缩孔和变形。常用的浇口有直浇口，点浇口，潜伏浇口，侧浇口等，其中点浇口前后两端存在较大的压力差，可较大程度地增大塑料熔体的剪切速率并产生较大的剪切热，从而导到长熔体的表观粘度下降，流动性增加，有利于型腔的充填，因而对于薄壁件PE等表观粘度随剪切速率变化敏感的塑料有利。所以应选着点浇口。 HDPE用于注射成型，其工艺参数见表2-2：
1塑料PE分析 1.1基本特性 PE塑料名称：聚乙烯塑料是塑料工业中产量最1大品种。按聚合时采用的压力不同可分高压、中压和低压三种。低压聚乙烯的分子链上支链较少，相对分 子质量、结晶度和密度较高，所以低压聚乙烯比较硬，耐磨、耐蚀、耐热及绝缘 性较好。高压聚乙烯分子带有许多支链，因而相对分子质量较低，且具有较好的 有软性、耐冲击性及透明性 1.2成型特性 聚乙烯成型时，在流动方向与垂直方向的收缩差异较大。注射方向的收缩大 于垂直方向的收缩率，易产生变形，聚乙烯收缩率的绝对值较大成型收缩率也 较大，易产生缩孔，冷却速度慢，必须充分冷却，且冷却速度要均匀;质软易脱 模，塑件有浅的侧凹时可强行脱模 1.3PE的注射工艺参数 查文献[2]表6-5得： 塑化形式：螺杆式 螺杆转数/（r/min）：20～40 喷嘴形式：直通式 喷嘴温度/℃：220～230 料筒温度/℃：①前段：230～250 ②中段：240～260 ③后端：220～240 模具温度/℃：80～100
注射压力/MPa：80～120 保压力/MPa：40～50 注射时间/s：0～5 保压时间/s：20～80 冷却时间/s：20～50 成型周期/s：50～14 2塑料模的总体设计 2.1塑件的形状尺寸 塑件名称：盒盖 材料：PE 产量：中等批量生产 根据实物在PROE环境内进行三维造型。 图2.1 塑件 塑件的工作条件对精度要求一般，因为塑件图中未注公差，所以根据PE能可选择其塑件的精度等级为7级精度。
2.2型腔数目的决定及排布 已知的体积V 塑或质量W 塑 ，又因为此产品属大批量生产的小型塑件，但制件尺寸、精度、表面粗糙度一般，综合考虑生产率和生产成本及产品质量等各种因素，以及注射机的型号选择，初步确定采用一模二腔对称性排布。分流道直径可选1.5~9.5mm 。本设计取值4mm 。由塑件的外形尺寸和机械加工的因素，确定采用潜浇口，排布图如下图示： 图2.2型腔数目及排 2.3注射机的选择 由于采取的是一模二腔的方案，故其注射总体积及质量就是塑件的体积及质量的二倍： 假设：g G 8=废，由注射机最大注射量公式得： 废件公利G G G K +≥ （2.1） 其中： 公G —注射机的公称质量注射量； K —注射机最大注射量的利用系数，取0.3； 件G —塑件的总质量； 废G —浇注系统废料的质量。 因此： g G G 933.587467.23.0≥+?≥公公 由《塑料模具技术手册》查得注射机的型号为XS-ZY-125国产注塑机，其主要技术参数如下： 结构型式：卧式
《模具设计与制造基础》自测题答案 一、名词解释： 1．冷冲压：是塑性加工的基本方法之一，它是利用安装在压力机上的模具，在温室下对板料施加压力使其变形或分离，从而获得具有一定形状、尺寸和精度的零件的一种压力加工方法。 2．变形工序：是使冲压毛坯在不破裂的条件下发生塑性变形，以获得所要求的形状、尺寸的零件的冲压加工方法。 3．冲裁：是利用模具在压力机上使板料产生分离的冲压工艺。 4．排样：冲裁件在条料或板料上的布置方式称为排样。 5．冲裁间隙：冲裁凸、凹模刃口部分尺寸之差称为冲裁间隙。 6．弯曲：又称压弯，是将板料、棒料、管料等弯成一定角度、曲率和形状的工艺方法。 7．拉深：又称拉延、拉伸，是利用拉深模在压力机的作用下，将平板坯料或空心工序件制成开口空心零件的加工方法。 8．校平：校平是将不平的工件放在两块平滑的或带有齿形刻纹的平模板之间加压，使不平整的工件产生反复弯曲变形，从而得到高平直度零件的加工方法。 9．特种加工：是指利用热能、电能、声能、光能、化学能、电化学能去除材料的加工工艺方法。10．模具装配：按照模具的技术要求，将加工完成、符合设计要求的零件和购配的标准件，按设计的工艺进行相互配合、定位于安装、连接与固定成为模具的过程，称为模具装配。 二、填充题： 1．冷冲压是塑性加工的基本方法之一，它是利用安装在压力机上的模具，在温室下对板料施加压力使其变形或分离，从而获得具有一定形状、尺寸和精度的零件的一种压力加工方法。 因为它主要用于加工板料零件,所以也称板料冲压。 2．冷冲模是实现冷冲压加工中必不可少的工艺装备，没有先进的模具技术，先进的冲压工艺就无法实现。 3．冷冲压用材料大部分是各种规格的板料、带料和块料。 4．选择冷冲压设备的类型主要根据所要完成的冲压工艺的性质、生产批量的大小、冲压件的几何尺寸和精度要求。 5．冲裁变形过程大致分为三个阶段，分别是弹性变形阶段、塑性变形阶段和断裂分离阶段。6．冲裁时搭边过大，会造成材料的浪费，搭边太小，则起不到搭边应有的作用。 7．冲压力是冲裁力、卸料力、推料力和顶料力的总称。 8．设计冲裁模的刃口尺寸时，落料模应以凹模为设计基准，再按间隙值确定凸模尺寸；冲孔模应以凸模为设计基准，再按间隙值确定凹模尺寸。 9．模具设计时，要尽可能减小和消除回弹常用的方法有补偿法和校正法。 10．为了保证拉深件的质量，在拉深过程中选择合适的润滑剂，以减少模具与工件之间 的摩擦，使拉深过程正常进行。 11．决定拉深工序次数的原则是既要使材料的应力不超过材料的强度极限，又要充分利 用材料的塑性，使之达到最大可能的变形程度，通常以拉深系数m 表示拉深的变形程度。 12．凸、凹模的圆角半径，尤其是凹模的圆角半径对拉深工作影响很大。凹模圆角半径 过小，易使拉深件表面划伤或产生断裂；圆角半径过大，由于悬空面积增大，使压边面积减小，易起内皱。 13．冷挤压是在常温条件下，利用模具在压力机上对金属以一定的速度施加相当大的压 力，使金属产生塑性变形，从而获得所需形状和尺寸的零件。 14．塑料是以相对分子量较高的合成树脂为主要成分，加入其它添加剂，可在一定温度和压力下塑化成型的高分子合成材料。 15．塑料按照热性能分为热塑性塑料和热固性塑料两类。 16．在塑件脱模过程中为了避免擦伤和拉毛，塑件上平行于脱模方向的表面一般应具有 合理的脱模斜度。
盒盖注射模具课程设计--盒盖注塑模的设计与制造
塑料模具设计与制造 课程设计说明书设计题目：盒盖注塑模的设计与制造 学号：24011303 设计者：刘倩倩 指导教师：季进军 完成时间：2013-6-28
目录 一、设计任务书-------------------------------------4 二、塑件成型工艺分析------------------------------5 1、塑料成型特性-------------------------------5 2、塑件的结构工艺性---------------------------6 3. 成型设备与成型工艺参数选择-----------------9 4、填写模塑工艺卡-----------------------------11 三、分型面的选择及浇注系统的设计------------------13 1、分型面的设计 ------------------------------13 2、浇注系统的设计-----------------------------14 四、模具设计的方案特征----------------------------18 1、型腔的布局---------------------------------18 2、成型零件的结构-----------------------------19 3、推出机构的确定-----------------------------19 4、合模导向机构的设计-------------------------20 5、冷却系统的设计-----------------------------20 6、侧向分型-----------------------------------20 7、模架结构的确定-----------------------------20 三、主要零部件的设计计算--------------------------21 1、成型塑件尺寸的计算-------------------------22
A冷冲压模具设计实例 工件名称：手柄 工件简图： 生产批量：中批量 材料：Q235-A钢 材料厚度：1.2mm 1、冲压件工艺性分析 此工件只有落料和冲孔两个工序。材料为Q235-A钢，具有良好的冲压性能，适合冲裁。工件结构相对简单，有一个φ8mm的孔和5个φ5mm的孔；孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为3.5mm(大端4个φ5mm的孔与φ8mm孔、φ5mm的孔与R16mm外圆之间的壁厚)。工件的尺寸全部为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足要求。 2、冲压工艺方案的确定 该工件包括落料、冲孔两个基本工序，可有以下三种工艺方案： 方案一：先落料，后冲孔。采用单工序模生产。 方案二：落料-冲孔复合冲压。采用复合模生产。 方案三：冲孔—落料级进冲压。采用级进模生产。 方案一模具结构简单，但需两道工序两副模具，成本高而生产效率低，难以满足中批量生产要求。方案二只需一副模具，工件的精度及生产效率都较高，但工件最小壁厚 3.5mm 接近凸凹模许用最小壁厚3.2mm，模具强度较差，制造难度大，并且冲压后成品件留在模具上，在清理模具上的物料时会影响冲压速度，操作不方便。方案三也只需一副模具，生产效率高，操作方便，工件精度也能满足要求。通过对上述三种方案的分析比较，该件的冲压生产采用方案三为佳。 3、主要设计计算 （1）排样方式的确定及其计算 设计级进模，首先要设计条料排样图。手柄的形状具有一头大一头小的特点，直排时材料利用率低，应采用直对排，如图8.2.2手柄排样图所示的排样方法，设计成隔位冲压，可显著地减少废料。隔位冲压就是将第一遍冲压以后的条料水平方向旋转180°，再冲第二遍，在第一次冲裁的间隔中冲裁出第二部分工件。搭边值取 2.5mm和 3.5mm，条料宽度为
模具设计与制造专业毕业设计任务书毕业设计（论文）题目 异型盒盖注塑模设计 本设计选题根据（欲解决的问题及其实用价值）： 异型盒盖注塑，由于壁厚比较薄（2.5mm），是个生产非常广的塑料制件，外观质量要求相对高、工件的外形结构简单，所有尺寸均为自由公差，塑料的机加工性能差,于是要机加工生产难度高,甚至无法生产。于是选择注塑成型，能够满足零件与上盖的配合精度、结构要求，更容易实现自动化大批量生产。 根据模具设计件（异型盒盖注塑）的模具结构设计时，降低的模具的制造难度，提高模具使用寿命。 根据设计件（异型盒盖注塑）其选用的材料为ABS，ABS 是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。批量（大批量）生产。采用注塑成型，以满足制件自动化批量生产。该材料的表面刚度和抗划痕特性很好，综合力学性能好，具有良好的耐化学腐蚀、抗冲击强度、良好的加工性和染色性能是应用比较广的塑料制件材料，无毒、无味、呈微黄色。优点：1、坚硬，易押出；2、易染色；3、难燃；4、耐冲击； 5、表面性佳。缺点：1、耐溶剂性差，2、低介电强度，3、低拉伸率。在现实生活中顶盖注塑这样的产品很多，模具的实用性很强。
现代日常家用厨具品的发展，生活质量的提高，以及塑料的优越性，在未来将会是塑料发展的主要方向。随着市场对塑料件的需求量不断扩张。调料盒的需要越来越多，样式随着需求也越来越多，顶盖注塑生产成批量化生产，同时它符合现代模具制造能力。符合一般的生产水平，设备要求。 通过本次设计,从中可以综合运用所学专业课程的理论和生产实践知识，进行塑料成型工艺和模具设计的实际训练，从而培养和提高自己独立思考的能力。掌握塑料成型工艺和模具的基本设计思路、技能，如:塑件的成型工艺分析、查阅设计资料和手册；熟练掌握绘图和编写技术文件的能力，熟悉模具标准及其它有关的标准和规范，并在模具设计中加以贯彻。确定最佳成型工艺方案，并进行理论计算和塑料模具结构设计，以提高综合运用有关专业知识的能力和实际动手能力。 通过这样一副模具的设计可以系统的巩固大学所学的专业基础知识，提高自己所学的知识，对专业有更清晰的思路，为以后的工作打下坚实的基础。 专业方向、基本理论及设计内容（设计要求和设计步骤要求详细到章节）： 一、专业方向： 模具设计与制造专业目前可以分为设计方向和制造方向，其中设计是应用常用模具设计软件（AutocAD、
模具制作流程 一、接受任务书 成型塑料制件的任务书通常由制件设计者提出，其内容如下： 1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。 2. 塑料制件说明书或技术要求。 3. 生产产量。 4. 塑料制件样品。 通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。 二、收集、分析、消化原始资料 收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。 1. 消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，
熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。此外，还要了解塑料的塑化及成型工艺参数。 2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。 成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。 3. 确定成型方法 采用直压法、铸压法还是注射法。 4、选择成型设备 根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。例如对于注射机来说，在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。 要初步估计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。
酒泉职业技术学院 毕业设计（论文）题目：双孔垫片冲压模具设计与制造
目录 摘要： (4) 第一章综述 (6) 第二章冲压模具设计 (11) 一．冲压件工艺分析 (11) （一）材料： (11) （二）零件结构： (12) （三）尺寸精度： (12) 二．工艺方案及模具结构类型 (12) 三．排样设计 (12) （一）少废料排样 (12) （二）无废料排样 (12) 四．冲压力与压力中心计算 (13) （一）计算冲压力的目的是为了合理地选择冲压设备和设计模具。 (13) （二）压力中心 (15) 五．压力机的选择 (15) （一）压力机的选择原则 (15) （二）冲压设备规格的选择 (15) （三）压力机的其它参数 (16) 六．工作零件刃口尺寸计算 (16) 七．工作零件结构尺寸 (18) （一）落料凹模板尺寸： (18) （二）落料凹模板的固定方式： (19) （三）凸凹模尺寸计算： (20) （四）凸凹模内外刃口间壁厚校核： (20) （五）冲孔凹模洞口的类型 (20) （六）凸凹模的固定方法和主要技术要求 (21) （七）冲孔凸模尺寸计算： (21) （八）凸模的固定方式 (22) （九）标准模架和导向零件 (22) 八．有关模具设计计算: (24) （一）卸料弹簧选择： (24) （二）设计和选用卸料与出件零件 (24) （三）选择上、下模板及模柄 (25) （四）垫板的结构设计： (25) （五）闭合高度： (26) 第三章塑料模具设计 (27) 一.塑件工艺性分析： (28) （一）塑料 (29) （二）塑件的尺寸精度分析 (30) （三）塑件表面质量分析 (30) （四）塑件收缩率 (30) （五）塑件结构工艺性分析 (31)
