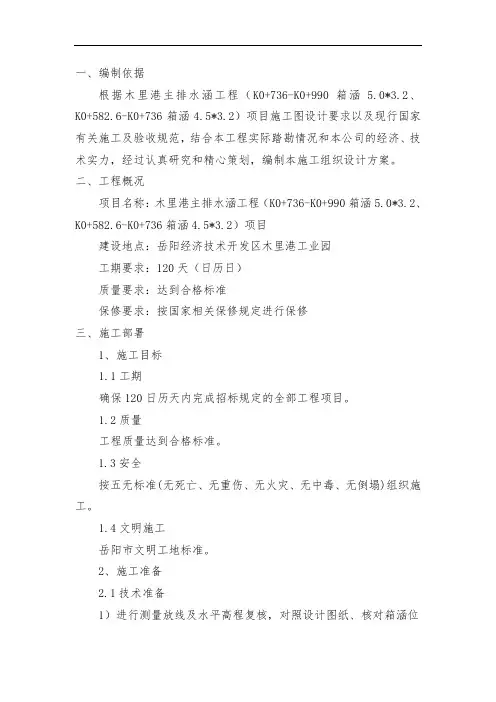

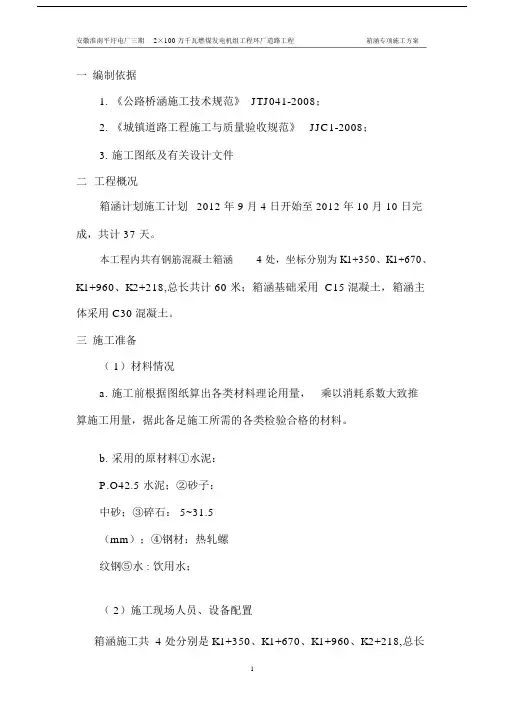

一、编制依据
根据木里港主排水涵工程（K0+736-K0+990箱涵 5.0*3.2、K0+582.6-K0+736箱涵4.5*3.2）项目施工图设计要求以及现行国家有关施工及验收规范，结合本工程实际踏勘情况和本公司的经济、技术实力，经过认真研究和精心策划，编制本施工组织设计方案。
二、工程概况
项目名称：木里港主排水涵工程（K0+736-K0+990箱涵5.0*3.2、K0+582.6-K0+736箱涵4.5*3.2）项目
建设地点：岳阳经济技术开发区木里港工业园
工期要求：120天（日历日）
质量要求：达到合格标准
保修要求：按国家相关保修规定进行保修
三、施工部署
1、施工目标
1.1工期
确保120日历天内完成招标规定的全部工程项目。
1.2质量
工程质量达到合格标准。
1.3安全
按五无标准(无死亡、无重伤、无火灾、无中毒、无倒塌)组织施工。
1.4文明施工
岳阳市文明工地标准。
2、施工准备
2.1技术准备
1）进行测量放线及水平高程复核，对照设计图纸、核对箱涵位
置及流水面高程是否与现场相符合，若发现不符，应及时通知业主及设计单位进行修改，以满足要求。
2）对基底进行试验检测，确保满足地基承载力要求。
3）对照施工规范要求，对用于本工程的原材料进行抽样检测，对砼的生产要求进行交底，确保质量。
2.2生产准备
1）了解施工现场情况，组织完好机械设备进场以待使用。
2）做好临时用电、临时用水及临时设施的搭设工作。
3）组织施工管理人员及劳动力调配入场，满足施工要求。
4）落实原材料供应商，及时供应到场，确保工程顺利施工。
3、组织机构
1）实施项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。
2）项目经理部要以工程项目管理为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产要素，精心施工，大力推广先进施工技术，在创质量合格的同时，力争提前完成施工任务。
3）在推行项目法施工的同时，从文件控制、材料采购到产品标识、过程控制等过程中，切实执行公司质量保证体系文件，达到创优质高效的目标。
4、施工安排
4.1施工总体安排
总的施工原则是采用平行施工，以各个箱涵为施工小组齐头并进的方式连续施工。
4.2材料运输
1）自卸车等轮胎式可自行设备直接由驾驶员驾驶到现场，不允许在公路上行驶的履带式机械、设备（如挖掘机、搅拌机等）及不可
移动的大型设备用平板车拖运到现场。
2）水泥、砂石料在当地购买，订单明确厂家包运到工地或者项目部材料堆场，并准备一定的运输车辆备用，保证及时按量送至施工现场。
3）汽车运输路线：本工程周边交通便利，汽车可以十分方便直达工地（按市区放行路线通行）。
4）结合该工程施工条件及施工特点，组织流水施工、多点作业，做各工种、工序连续均衡工作。
四、箱涵及其附属工程施工方法
1、施工工艺流程
测量放线→基坑开挖→基底承载力检测→片石换填及砼垫层→
箱涵底板施工→墙身及顶板施工→变形缝处理及涵身防水层施工→
台背回填→检查验收，每道工序完成后都要经过自检，自检合格后报监理工程师检查验收，经监理工程师检验合格并签字确认后方可进行下道工序施工。
2、施工方法
2.1测量放线
按图纸所示坐标及尺寸，放出箱涵中心线及基础开挖边线，并设置临时水准点，作为施工过程中高程控制的依据，箱涵中心桩应当引出基础范围外并固定以便随时进行中心线检查，如护桩被碰动，在下一工序开始前，重新复核中心轴线和标高。测量放线的成果需监理工程师复核无误后方可进行下一道工序。
2.2箱涵钢筋制作及安装要求
1）箱涵钢筋在预制场内集中加工制作，使用小型自卸车运送至箱涵施工现场。
2）钢筋安装总体上分两次，第一次安装底板钢筋，根据设计的
焊接位置和长度，底板钢筋安装时，预留部分墙身钢筋，位置预计在距底板顶面0.5m～1.5m之间，在此范围内焊接可使钢筋承受较小的弯拉应力。第二次安装墙身及顶板钢筋，墙身钢筋和顶板钢筋一次安装焊接成型。
3）钢筋安装位置及尺寸必须符合设计图纸的要求，钢筋焊接长度、焊条等必须满足施工规范的要求。
2.3基坑开挖
1）基坑开挖：先按图纸设计要求开挖至砼垫层底面以下1米，经地基承载力试验检测后确定是否需要加深换填。基坑换填开挖尺寸为每边超出箱涵底板边缘0.3m，基坑顶面尺寸每边超出箱涵底板0.5m，留作工作面。
2）基坑的开挖坡度以保证边坡的稳定为原则，基坑坡度不得陡于1:0.5，在施工过程中根据地质条件、开挖深度、现场的具体情况确定。在基坑顶面设置截水沟，防止地面水流入基坑。
3）基底的处理：换填片石后，人工配合机械整平并夯实，四周挖排水沟引至集水坑，及时抽排积水。然后浇筑10cm厚碎石垫层，垫层尺寸各边超出基础0.1m，以便于安装模板。
2.4箱涵底板施工
1）首先在垫层顶面对底板钢筋、模板的位置进行放样，在垫层顶面使用墨线作出标记。
2）安装底板钢筋，底板钢筋安装采用钢管搭设支架固定，底板钢筋保护层垫块使用4cm厚的花岗岩石块，间距50cm交错布设。钢筋安装完毕经自检合格后，报监理工程师检查验收，报验合格签认后进行模板安装。底板钢筋安装时，将墙身钢筋预留高出底板顶面0.5～1.5m，利于墙身钢筋的焊接。
3）底板模板一次性进行安装，模板采用组合钢模板。模板安装
前先将表面清理干净并涂刷好隔离剂，模板拼缝用海绵或密封条填塞，粘结牢固，以免漏浆。模板拼装好后对其高程、平面位置、几何尺寸、大面平整度、支撑情况等进行检查，自检合格后报请监理工程师检验。
4）浇筑砼前，对支架、模板、钢筋和预埋件进行检查，模板内杂物、积水应清理干净；模板接缝应严密，模板内面涂刷脱膜剂。
5）基础砼的入模采用砼泵车输送，砼入模后，进行人工摊平，按照浇筑层厚大致整平后振捣。
6）砼的捣实采用插入式振捣器捣实。移动间距不超过振动器作用半径的1.5倍，30cm～40cm间距，与侧模保持5～10cm距离。浇筑分层厚度控制在30cm左右。对每一振捣部位振捣密实，振捣时间一般可控制在10～15S，钢筋密集和角隅部位适当延长至20～25S。
7）底板砼浇筑标高严格按照设计标高控制，墙身部位的砼和底板砼一起浇筑高度控制在高出底板顶面30cm，墙身范围内的砼接茬面，大致抹平后进行拉毛处理，利于墙身砼搭接。
8）模板待砼的抗压强度达到2.5Mpa以上后进行拆除，时间控制在2天以后进行拆模，拆模时保证砼表面及棱角不损坏。砼浇筑完毕后，待表面收浆即对砼进行土工布覆盖养生，洒水养生保持7天。
2.5墙身及顶板施工
1）墙身和顶板施工与底板相对应，每段按变形缝分开，并与底板垂直保持一致。每隔9m设沉降缝一道，缝宽3cm，在地质情况突变处增设沉降缝，缝中设止水带，止水带采用天然橡胶，施工时防止被破坏、污染。水平施工缝只在侧墙设一条，位于距底板30cm位置。
2）墙身施工前，将施工缝处底板砼表面凿毛，剔除表面松散砼，清理杂物并清洗干净，然后安装墙身内侧模板和顶板底模，搭设支架。墙身内侧模板、顶板底模和支架搭设完成后再安装墙身钢筋和顶板钢
筋，墙身钢筋报验合格后，安装墙身外侧模板，高度至顶板顶面。
3）墙身模板采用组合钢模，墙身和顶板底模在支设时考虑连续安装，墙身模板在变形缝处使用加密拉杆固定墙身两端的挡模，顶板支模搭设满堂支撑架，模板安装前先将表面清理干净并涂脱模剂，模板拼缝用泡沫胶填塞，填塞密实，以免漏浆。模板拼装好后对其高程、平面位置、几何尺寸、大面平整度、支撑情况等进行检查，自检合格后报请监理工程师检验，合格后绑扎顶板钢筋。
4）墙身及顶板砼用搅拌运输车运送至现场，泵车或吊车吊斗下料的方式入模，墙身砼应该分层浇注，分层振捣，每层厚度不宜大于50cm，每段墙身和顶板砼浇筑应该连续浇筑，中间不得间断形成施工冷缝，间隔浇筑完第一次砼后，待砼浇筑完达到拆模强度，抽出拉杆，拆除挡模，将分段接缝处采用泡沫板隔开，重新用加密拉杆加固，将杂物清理干净并清洗干净后浇筑第二次砼，同时每次浇筑砼的同时留置同养护条件下的试块以便确定箱涵拆模及台背回填的时间。
5）拆模需待砼强度达到设计强度的70%后方可拆除，对拉螺栓孔采用水泥砂浆封堵（经试验试配）。
2.6进出口八字墙及基础施工
1）进出口八字墙是导流排水、防护边坡的重要组成部分，外观影响很大，各部尺寸和高程及质量要求严格按照主体工程要求施工，并严格控制墙面平整度。
2）进出口工程主要是洞口铺底和其他顺接道路工程，出入口铺砌与箱涵两端顺接道路标高一致，顺接道路的线形整理顺直，施工要求满足设计及规范要求。
2.7台背回填
（1）台背回填必须在箱涵完成后且混凝土强度达到设计强度的100%以后，方可进行回填。
（2）涵洞顶上及管身两侧500mm范围内须夯实，密实度大于等于90%。
（3）填料选砂砾石，填料中不含有机物、草皮、树根等杂物，填筑时两侧对称分层回填密实，填料粒径小于50mm。
（4）回填分层填筑、压实，分层厚度不宜大于15cm。
箱涵实测项目
五、质量管理体系与措施
1、质量控制体系
由指挥部、质检站、工程监理、项目经理部质保部门共同完成对工程质量的控制。
2、项目质量管理组织机构及职责
2.1项目质量管理组织机构
成立以项目经理为主要责任人质量领导小组，全面负责本工程的全过程质量控制。每道工序、每施工点派专职人员进行质量监控。
2.2个人和部门职责
2.2.1项目经理职责
1）履行合同，执行质量方针，实现工程质量目标，组织建立和
完善项目管理机构，明确项目管理人员职责，建立健全项目内各种责任制。
2）组织项目质量策划和质量计划的编制、实施及修改工作。
3）组织制定项目其它各项规划、计划，对工程项目的成本、质量、安全、工期及现场文明施工等日常管理工作全面负责。
4）合理配备并组织落实项目的各种资源，按ISO90002质量体系要求组织项目的施工生产活动。
5）协调项目经理部和业主之间的关系。
2.2.2项目工程师职责
1）组织项目人员进行图纸会审（包括图纸收发）。
2）主持编制施工组织设计，并发放至有关部门和人员；组织项目各项规划、计划的制定，协助项目副经理对工程项目的成本、质量、安全、工期及现场文明施工等日常管理工作。
3）负责项目技术协商，处理设计变更有关事宜；主持质量事故和不合格品的处理；组织对工程质量进行检查评定。
2.2.3技术员职责
1）负责编制施工组织设计，并发放至有关部门和人员，组织编制作业指导书（技术交底），并逐级交底至作业班组。
2）负责图纸的发放；参加图纸会审并将图纸会审记录发放至图纸持有人。
3）负责项目竣工技术资料的收集、整理和归档。
4）负责项目的技术复核工作。
5）负责原材料、半成品的检验和试验，并对试验和检验的结论负责。
6）按规定做好施工现场材料、半成品的试验、检测工作。
7）根据ISO9002质量体系文件要求，做好各种试验资料的编制、
归档工作。
8）负责检验和试验设备的检测。
9）组织本工程测量定位、放样、放线，并做好复核，对测量结果负责。
10）负责测量仪器的检测。
2.2.4质检员职责
1）严格执行国家、行业和地方政府主管部门颁发的质量检验评定标准和规范，行使监督检查职能。
2）巡回检查，随时掌握辖区内的工程质量情况，对不符合质量标准的情况有现场处置权。
3）组织分部分项工程的检查验收与评定，对发现的不合格品应及时报告工程负责人，参加制定处理方案，并验证方案的实施效果。 4）行使现场质量处罚权。
2.2.5安全员职责
负责本工程的安全计划的实施，保证施工生产的顺利进行。
3、组织保证措施
1）建立以项目经理为首的质量保证体系，确立以质量为主的管理方针，推行全面质量管理，按照ISO9002质量标准进行管理。建立由项目经理，项目总工和技术人员、测量、试验人员、施工人员组成的施工质量管理小组，并在各施工队建立QC小组、强化过程控制，使工程质量在PDCA循环中不断提高。使每道工序始终处于受控状态。
2）开工前编制比较完善的施工组织设计，报业主审批后，认真组织实施。对一些关键部位和分部分项工程要编制详细分部分项工程施工方案。
3）项目经理部做好材料进场、标准试验、工序检测等工作，严格控制工程质量。
4）加强质量的检查验收，建立质量否决权制度，把质量考核与职工利益挂钩，严格工序报验，分级把关，工序报验不合格，不得实施下一道工序的施工。具体为：
①由指挥部、质检站、工程监理、项目经理部质量部门共同完成对工程质量的控制，形成质量监督体系。
②本工程成立以项目经理为组长的项目质量领导小组，全面负责质量管理工作。
③设立质量管理部门，选派业务水平较高、实践经验丰富、工作作风踏实的专职质量管理人员进行跟踪管理。
④质量部门主控，施工队专职质量员专管，各施工班组质保小组参与，实施施工全过程质量监控。
⑤严格质量管理制度，坚持“把六关”，“五不准”及“交底制”、“三检制”制度，使工程始终处于受控状态，确保工程质量。“把六关”：把施工方案关；材料进场关；技术交底关；检测计量关；工序交接关；质量验收关。
“五不准”：无施工组织设计不准施工；不合格的原材料、半成品不准使用；技术交底不清不准施工；检测数据有怀疑不准施工；上道工序不符合质量标准的不准进行下道工序施工。
⑥制定各专业、各层次的工作岗位责任制，公布上墙，使各级质检人员有章可循。
⑦强化质量意识，开展争创名优工程的全员质量意识教育，加强规范规程、质量验评标准的学习。
⑧建立质量例会制度，定期召开质量分析会。
4、技术保证措施
1）贯彻国际标准ISO9002质量保证体系、编制切实可行的各专业质量保证计划，作为该项目施工过程中实施质量保证和质量控制的
纲领性文件。
2）认真学习设计文件，严格按图纸施工。认真执行规范、规程、标准。精心编制施工组织设计、施工方案。
3）坚持图纸会审和技术交底制度，最大限度地把可能出现的问题消除在施工前。
4）强化计量管理和实验检验管理
5）坚持样板引路制度，样板验收合格后再进行大面积施工。
6）作好各项质量记录工作，保证质量记录的完整性。
5、主要分部分项工程质量保证措施
5.1检验、检测
1）结构所用水泥进场复试，混凝土骨料常规指标测试及抗冻试验。水泥混凝土的抗压强度试验。
2）对所进场的材料必须送检测部门检测。
5.2材料质量控制措施
1）下列材料不得使用
①未经检验、试验和紧急放行的材料；
②检验和试验不合格的材料；
③无标识或标识不清楚的材料；
④过期失效变质受潮破损和对质量有怀疑的材料
⑤需代用的材料，未办理代用手续。
2）水泥必须有材质证明、准用证、复试合格报告。
3）砂石必须有出厂合格证及复试合格报告。
4）其它材料必须按相关规定做好质量验收。
六、安全管理体系与措施
1、建立健全安全生产保证体系
在施工过程中，成立强有力的领导班子，建立健全安全保证体系，领导挂帅，全员参加，项目经理具体负责，组织实施对该项目的安全管理，把对施工安全和人员健康作为承包人的重要职责，根据工程特点，建立安全岗位责任制，逐级签订安全生产承包责任状，明确分工，责任到人。确保施工安全贯穿施工全过程。定期或不定期召开安全生产会议，开展安全检查评比竞赛活动，研究安全生产工作，发现问题及时解决，制定好安全规划，加强安全生产教育，提高全员安全意识，消灭事故隐患，把不安全的隐患消灭在萌芽状态之中。
2、各项具体安全措施
2.1交通安全措施
本工程位于岳阳市经开区内，因此来往行人和车辆较多，必须注意施工段落范围的交通安全措施。
1）沿线设置施工护栏，区分出施工区和非施工区。设置明显禁示牌，严禁车辆和行人进入施工区域。并在每个施工路口设置安全指挥人员，及时指挥和疏散行人和车辆。
2）夜晚在各个路口和沿线设置警示红灯。
2.2防火灾措施
1）消除可能造成火灾爆炸事故的根源，控制火源、易燃物和助燃物。
2）控制可燃可爆物品的发放工作，提高材料及设备的防火性能，配备灭火器。
3）一旦发生火情超越自身的消防能力，并有进一步发展的趋势，及时与地方消防系统保持联系，以免贻误灭火时机。
2.3机械设备安全措施
1）机械设备的布局要合理，操作者严格遵守安全操作规程，操作前对设备进行安全检查，机械设备严禁带故障运行。
2）车辆要经常检修，保持完好，动力机械必须由考试合格并持有合格证的司机上岗。严禁非司机开车，严禁酒后开车。
2.4施工现场临时用电安全措施
2.4.1安全用电组织措施
1）编制施工用电组织设计和安全用电技术措施，建立相应的技术档案。
2）建立用电技术交底制度。由项目工程师向专业电工、各类用电人员讲解用电施工组织设计和安全用电技术措施、技术内容、注意事项，并在技术交底文字治疗资料上履行交底人和被交底人签字手续，注明交底日期。
3）建立用电安全检测制度。由项目电工定期对用电进行检测，检测内容接地电阴、电气设备绝缘电阴值，漏电保护器动作参数等，并做好检测记录。
4）建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载国维修时间、地点、设备、内容、技术措施、处理结果、维修人员验收人员等。
5）建立拆除制度。单位工程竣工后，临时用电工程的拆除有统一的组织和指挥，并规定拆除时、人员、程序、方法、注意事项和防护措施等。
6）建立安全用电检查制度。定期对现场用电情况进行全面检查。
7）建立安全用电责任制。对临时用电工程各部位的操作、临护维修分片、分块、分机落实到人，并辅以必要的奖惩。
8）建立安全用电教育和培训制度。定期对专业电工和各类用电人员进行安全用电教育和培训，凡上岗人员必须持有劳动部门核发的
上岗证书。
2.4.2安全用电技术措施
1）本工程临时用电系统采用三相五线制，并在供电末端将专用保护线重复接地。
2）施工现场的总配电箱和各级开关箱必须设置漏电保护器；施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
3）施工现场所有离地面高度低于 2.4m有照明电源电压不大于3.6v。
4）动力配电箱与照明电箱分别设置。
5）开关箱由末级分配电箱配电，开关箱内一机一闸，每台用民设备有自己的开关箱，禁止一个开关电器直接控制两台及以上的用电设备。
6）总配电箱设在靠近电源的地方，分配电箱与开关箱的距离不超过30m，开关箱与其控制的固定式用电设备的水平距离不超过3m。
7）配电箱，开关箱应该安装在干燥，通风的场所，不得设置在易受外来物撞击、强烈震动、热源烘烤的场所。
8）各类用电人员掌握安全用电基本知识和所用设备的性能。
9）使用设备前必须按规定穿戴和配各好相应的劳动防护用品，并检查电器装置和保护设施是否完好，严禁设备带“病”运转。
10）停用的设备必须拉闸断电，锁好开关箱；搬迁或移动用电设备必须经电工切断电源并作妥善处理后进行。
11）检查、维修配电箱、开关箱和各种设备时，必须将前一级相应的电源开关分闸断电，并悬挂停电标志，严禁带电作业。
12）施工现场所有配电箱、开关箱门上配锁，指定专人负责；施工现场停止作业1小时以上时，应将动力开关箱上锁。
2.5其它安全措施
1）凡进入现场的人员，均要服从值班员指挥，遵守各项安全生产管理制度，正确使用个人防护用品。操作人员必须配戴安全帽，无安全帽者不得进入施工现场进行施工。禁止穿拖鞋、高跟鞋或光脚进入施工现场。
2）抓好现场管理，搞好文明施工，经常保持现场管线整齐。灯明、路平、无积水。易燃、易爆物品仓库要设专人防守，危险区要设有栏杆和标志，备齐消防器材，并能防盗。
3）生活区、拌和站、加工场，要符合防水要求，切实做好防火、防中毒、防淹等工作。杜绝重大伤亡事故，减少一般性事故。
4）施工场地的拌和机、配电箱等临时设施，要注意施工安全和防潮等工作
5）经常与当地政府联系，密切同当地群众的关系，征求意见，改进工作，严肃群众纪律，搞好工农联防，共同做好施工期间的安全工作。
七、环境保护管理体系与措施
1、环境保护措施
1）重视环境工作：为确保文明施工，促进施工顺利进行，我单位将采取以下环境保护措施。完善施工组织设计时，把环境工作为施工组织设计要求组成部分，并认真贯彻执行施工的全过程。
2）加强环保教育：组织职工学习环保知识，加强环保意识，使大家认识到环境保护的重要性和必要性。
3）贯彻环保法规：认真贯彻各级政府的有关水土保护、环境保护方针、政策和法令，结合设计文件和工程特点，及时申报安全环境保护设计，切实按批准的文件组织实施。
4）强化环保管理定期进行环境检查，及时处理违章事宜，主动联系环保机构，请示汇报环保工作，做到文明。
5）附环境保护细则如下：
①经常清理施工现场，做到材料堆放整齐，机械设备停放排有序，对油漆、柴油、汽油等易污染材料应分类入库堆放，废旧材料集中分批处理，不准随意丢弃。和生产污水统一排入污水管道，职工生活区设置垃圾箱，派专人打扫卫生，并设立卫生包干区，随时检查监督。
②施工中发现有文物、古墓、古生物化石时应立即停止施工，及时向当地政府及文物管理部门报告，并采取相应措施加以保护，待文物部门作出处理后，方可继续施工。
③噪音大的施工项目尽量安排在夜间九点钟之前完成，防止噪音污染，影响周围居民正常生活。
④余土及时清理，不乱运乱倒，严禁自卸车出现滴、漏、撒现象，且派专人清扫出场车辆轮胎痕迹。
⑤美化施工现场，场地废料、土石方废方处理，应按设计要求按工程师指定地点处理，防止水土流失。保持排水通道畅通，工地干净
卫生。施工中还尽量减少对周围绿化环境的影响和破坏。
⑥施工废水、生活污水源、耕地、农田、灌溉渠道要采用渗井或其它措施处理。工地垃圾及时运往指定地点深埋，清洗集机具或含有沉演油污的操作水，采用过滤的方法或沉淀池处理，使生态环境受损减到最低程度。
2、文明施工措施
文明施工是提高企业信誉和关系职工和居民的切身利益，我们要严格按“精心施工，科学管理，文明施工”的方针，创建文明工地。以“安全、文明、优质”为目标，确保工程顺利完成，我单位在施工中尽量大限度维护原来的地貌地形，保持原来的生态环境，在施工中，从下面几个方面加强文明施工管理。
2.1现场布置
根据场地实际情况合理地进行布置，设施设备按现场布置图规定设置堆放，并随施工不同阶段进行场布置和调整。
2.2道路和场地
施工区内道路通畅、平坦、整洁，不乱堆乱放，无散落地；构造物周围以浇捣散水坡，四周保持清洁，场地平整不积水，无散落的杂物及散物，场地排水成系统，并畅通不堵，施工废料集中堆放，及时处理。
2.3班组场地清理
班组必须做操作后场地清理，随作随清，物尽其用。在施工作业中，应有防止尘土飞扬、泥浆横流、混凝土洒漏、车辆沾带泥土运行等措施。
2.4材料堆放
砂石分类堆放成方，砌体料类成垛，堆放整齐。
2.5周转设备存放
施工钢模、机具、器材等集中堆放整齐。专用钢模成套放置，零用钢模及零配件、脚手扣件分类分规格，集中存放。
2.6水泥库
袋装、散装不混放，分清标号，堆放整齐，目能成数。有制度、有规定、专人管理，限额发放，分类插标挂牌，记载齐全而正确，牌物帐相符。库容整洁，无“上漏下渗”。
2.7构配件及特殊材料
混凝土构件分类、分型、分规格堆放整齐。大梁存放要注意地基承载处理和支垫点正确稳定。钢材分类集中堆放整齐。支座、垫板、预埋件等分门另类妥善保管。
八、工程进度计划与保证措施
为保证施工按计划顺利进行，我公司将做好以下几方面的工作: 1）抽调主要技术骨干组成项目经理部，具体负责工程的计划、组织、协调、指挥和管理。保证形成一个有整体实力的班子。
2）做好施工力量调配工作，我公司将在收到中标通知书起立即进行人力、物力、机械的动员工作，积极抽调各方面的施工机械和队伍，确保施工力量的投入。
3）进入施工现场后，项目班子积极与业主和地方政府联系，落实前期施工准备工作，使工程顺利开展，同时积极理顺各方面的关系，使施工取得良好的外部环境。
4）施工中积极做好施工人员、机械的落实，项目部成立后立即按计划落实施工机械和各种施工力量。
5）做好施工计划工作，在施工期内，各项工作有序开展，编制周密的施工计划，项目部将整个工期计划分解到月，然后由施工作业队分解至周，形成详细施工措施，加以落实。在实施中，项目经理部将定期检查进度完成情况，及时调整施工力量部署，形成以周保旬，
以旬保月的计划管理体系。
6）建立健全各项责任制，积极开展各种劳动竞赛活动，坚决贯彻按劳取酬为原则的分配的制度，把广大职工的积极性调动起来，同时根据季节特点及时调整作业时间，保证施工力量充分利用。
7）具体施工进度计划见施工进度计划横道图或网络图。
九、施工设备
拟投入的主要施工机械设备表
南阳市梅溪河、三里河综合整治工程第二标段（项目编号：NZGC2015165-1号） 箱涵施工专项施工方案 批准： 审核： 编制： 中国水利水电第十一工程局有限公司 南阳市三里河综合整治工程项目经理部 2016年9月7日
目录 1工程概况 (1) 1.1工程概况 1 1.2现场概况 1 1.3地质报告 1 2编制依据 (3) 3施工过程 (4) 2 (4) 3 (4) 3.1钻孔灌注桩施工 4 3.2施工工艺流程 4 3.3测量定位 5 1. (5) 2. (5) 3. (5) 3.1. (5) 3.2. (5) 3.3. (5) 3.3.1.长螺旋钻孔压灌桩施工 (5) 3.3.2.旋挖成孔灌注桩施工 (7)
3.2箱涵施工 (8) 3.2.1箱涵施工工艺流程 (8) 3.2.2箱涵施工前准备 (8) 3.2.3垫层及箱涵底板施工 (9) 3.2.4侧壁及顶板的施工 (11) 3.2.5伸缩缝处理 (12) 3.3台背填土 (12) 3.4箱涵的细部构造施工 (12) 四、质量保证措施 (13) 4.1人员组织 (13) 4.2加强管理制度 (13) 4.3施工质量控制 (14) 4.3.1钻孔灌注桩 (14) 4.3.2钢筋工程 (15) 4.3.3模板工程 (16) 4.3.4混凝土工程 (17) 五、雨季施工措施 (19) 六、安全保证措施 (19) 6.1健全保证体系、加强安全管理 (19) 6.2加强思想教育工作、提高全员安全意识 (20) 七、文明施工 (20) 八、环境保护措施 (20)
1工程概况 1.1工程概况 南阳市三里河综合整治工程位于河南省南阳市境内，工程起点位于罗洼水库下游，终点位于三里河与白河入河口处，全长约8.76km。施工项目主要包括截污工程、河道工程、桥梁工程、景观工程。其中截污工程采取“沿河截污，超量溢流”的工程方案，根据河道断面型式采取“管道截污＋箱涵截污”相结合的方式。主要实施工程内容：新建三里河截污箱涵11.64km，顶管2.474km，开槽埋管3.29km。 1.2现场概况 三里河贯穿南阳市境内，河周边房屋密集，部分建筑侵占原始河道，施工条件较为复杂，且箱涵桩基在施工的时候，由于地质条件的原因和桩基施工平台的需求，钻孔灌注桩实际钻孔的标高要高于桩顶的设计标高，具体以现场实测值为准。 1.3地质报告 （1）土层分布 三里河流域内出露的地层岩性主要为第四系松散覆盖层。现由新至老描述如下： 第①层杂填土（rQ）：浅黄、灰褐、青灰、灰黑、杂色，主要成份为建筑垃圾、生活垃圾及淤泥等，该层结构松散，属中等透水，分布不均匀，主要分布于河流两岸，层底埋深0.5-6.7m，层厚0.5-6.7m。 第①-1层素填土（rQ）：浅黄、灰褐、青灰、灰黑色，稍湿，主要成份为重粉质壤土及砂土，偶见少量砖碎屑等，结构松散，中等透水，主要分布于河流两岸，层底埋深0.5-8.5m，层厚0.5-6.0m。 第②粉质粘土（Q4al+pl）：灰黄、灰褐、青灰、黄褐色，主要成份为粉粒、砂粒，可塑状态，含铁锰质氧化物薄膜，水平薄层理发育，弱透水，主要分布于一级阶地上部，层底埋深2.1-9.3m，层厚0.2-7.4m。
钢筋混凝土箱涵专项施工方案
K1+980箱涵工程施工方案 一、工程概况 箱涵位于K1+980处，箱涵横断面为单箱两室，每室净空尺寸（B ×H）为4×3.5m，涵总宽度8.36m，箱涵全长69.71m, 本箱涵与道路斜交60o角。 本工程所处地段为基础下部采取CFG桩基处理，并且地下水位较高，同时基槽开挖难度大。采用现浇钢筋砼整体式框架结构,涵体强度等级为C25砼,设置沉降缝2道, 分别为22m/道，沉降缝缝隙宽 0.03m。 二、施工部署 (1)施工原则： 我方拟投入一批建筑经验丰富的施工技术管理人员，合理安排劳动力，提高机械使用率，一如既往地贯彻“创一流质量，争最佳服务”的质量方针，精心组织施工，提早或按进度完成工程施工任务，争创优质工程。 三、施工工艺及具体施工方法 基坑开挖—施工放样—基底垫层施工—放样—底板钢筋绑扎—底板模板支设—底板砼浇筑—侧墙钢筋绑扎—墙身模板支设—顶板模板支设—顶板钢筋绑扎—墙身、顶板砼浇筑—砼养护—模板拆除—防水处理、沉降缝处理。 （1）技术准备： 开工前做好施工资料的准备工作，组织技术人员认真熟悉施工图
的弃土石充填河沟形成施工平台、材料般运便道、施工便道，材料堆放在右边南岸，改河沟方向意向简图。 (4)严格控制平面位置、断面尺寸和标高，严禁扰动基底。土质基坑开挖放坡1：0.5，采用挖掘机开挖，人工配合，预留30cm厚人工清基，挖掘机配合人工开挖。弃土石、材料及机具堆放设置在距坑顶边缘1.0～2.0m外的地方，且不小于基坑深度，以减少压力振动，保证基坑边坡稳定性。基槽底部必须留置300mm×300mm的排水沟，以便排出沟底存在的地下水和雨水，保证基础开挖符合设计图纸要求及规范有关规定。 (5)根据现场踏勘并结合设计图纸，由于箱涵施工面全线都设计有直径为φ400mmCFG桩，并且已经全部施工完毕。然而CFG桩桩顶高程为15.50m，而箱涵涵底高程为14.75，即在对箱涵基础进行施工前，必须对其高出的土方进行挖除和CFG桩突出部分进行破除处理。为保护CFG桩，我施工方将采取反铲挖掘机对高出桩顶部分沟槽进行开挖，桩底部分土方则利用人工配合机械进行开挖。由于桩基施工队在打桩（CFG桩）浇筑砼时，在桩头周围留置了大量的砼料，并且未做任何清理，导致桩头周围形成了一层砼块层，对此我施工队将利用机械破除砼并与下面土方一并挖除，外运至指定地点。 基坑开挖时，若两侧存在软土、淤泥则必须用木桩进行支护，防止边坡土方塌陷或淤泥滑坡导致箱涵基础施工作业面受到影响。当基坑开挖至设计高程时，对基底进行地基检测，如实际基底与设计不符，及时与设计单位和监理取得联系，采取适当措施进行处理，当达到设
混凝土箱涵施工方案 1 工程概况 本工程（二队）主要工作内容为总长10.8km（5+300~16+100）的新建工程，路面结构为20cm厚天然颗粒料底基层、20cm厚级配碎石基层、沥青粘结层及透层、10cm厚沥青混凝土面层，设计时速110km/h;其中包括道路范围内植被的清理、土石方开挖与回填、排水、桥梁的施工，标识与标线，以及路缘石、防撞护栏等交通附属设施。 钢筋混凝土箱涵工程数量表 箱涵采用C25混凝土，其余部位均采用C15混凝土，钢筋保护层厚度为30mm。涵洞基底承载力不小于160KPa,箱涵两侧与现况箱涵、沟渠顺接。 2 编制依据 主要编制依据如下表所示（包括但不局限于）： 3 施工准备 （1）熟悉设计图纸、相应规范及各类文件要求，施工前向现场人员进行技术、操作、安全、文明施工、环保交底，满足《给水排水构造物工程施工及验收
规范》GB50141-2008的相关规定，确保交底内容无遗漏，每份交底到位。确保施工过程中工程质量、人身安全、绿色文明施工。 （2）熟悉施工现场环境，排查清理施工区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等的分布情况。本工程危险源包括高空坠落、物体打击、触电、机械伤害、坍塌、中毒、火灾、职业病等。针对此类工程存在的上述危险源，现场定期和不定期的自检和排查。 4 资源配置 4.1投入人力 根据本工程实际情况，确保工程建设目标，原地面处理工作由作业队伍负责，项目副经理主管，各作业工区根据施工进度及强度进行人力配备，拟配置职工65名人员配备（见下表）。 劳动力配置计划表 4.2机具配备
5 施工工艺 5.1施工工艺流程 开挖测量放样→基坑开挖（探明管线）→地基检测（处理）→基础测量放样→安装垫层模板→浇筑垫层混凝土→拆模养生→底板、墙身测量放样→安装底板钢筋、模板→浇筑底板混凝土→养生→绑扎安装墙身、顶板钢筋、模板→浇筑台帽墙身、顶板混凝土→拆模养生→一字墙测量放样→安装八字墙模板→浇筑八字墙混凝土→拆模养生→台背填筑及附属工程。 5.2开挖测量放线 根据设计图纸，采用全站仪，用坐标法对涵洞进行总体定位，放出涵洞轴线、线路中心线、涵洞基础边线，以及基坑开挖线。根据原地面高程与涵通基础设计标高确定基坑开挖深度及基坑开挖边线，开挖边线比设计宽度宽出50～100cm，并按1:1坡度放坡，同时用白石灰洒出开挖线。 5.3基坑开挖及基础处理 开挖前排查清理施工区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等的分布情况。基坑开挖采用人工配合挖掘机进行开挖,并用自卸汽车将开挖土方运输到指定弃土场；当挖至距基底设计标高0.2m时,改用人工挖土,人工清底至设计标高后，清除坑底的浮土，整平，避免超挖后回填及扰动原状土影响承载力检测。由试验人员用动力触探仪进行地基承载力试验，经自检合格后报请监理工程师检查，合格后进行下道工序施工。承载力不满足设计要求时，应根据实际情况进行换填、夯实或固结处理，并向驻地监理报施工方案，处理范围应宽出基础底50cm，基底完成处理措施后，再进行下道工序的施工。 5.4垫层施工 基底处理完毕验收合格后，进行涵底C15混凝土垫层施工，厚10cm，待混凝土定浆后，表面抹平。 5.5底板钢筋、模板安装 在垫层混凝土达到一定强度后，在垫层上按照设计图纸进行施工放样，定
一、工程概况 环观中路位于深圳市宝安区中部综合组团、龙华新区观澜办事处东北侧，东西走向，西起大和路，东至人民路，现状为双向四车道混凝土路面，是片区的主要对外连接的道路。道路等级为城市次干道，设计范围起点为大和路，下穿梅观高速，终点接人民路，道路全长1642.046米。本项目基本呈东西走向，起点大和路改造预留口，终点接人民路改造预留口，是片区的主要对外连接道路。设计起点里程桩号为K0+065.901，坐标为：X=38041.453，Y=114033.337；设计终点里程桩号为K1+642.046，坐标为X=37223.822，Y=115359.453，改造路线全长约1576.145m。道路等级为城市次干路，计算行车速度为40km／h，道路红线宽度为23~35m，机动车道为双向4车道。 K0+920.5箱涵：现状有箱涵，根据地勘资料显示，现状箱涵地基下有淤泥层，现状箱涵为进行地基处理。从现场调查，现状箱涵与两侧路面沉降差较大，存在一定的安全隐患，此处现状箱涵拆除重建。根据防洪报告，重建箱涵为1-6x2.5m钢筋混凝土箱涵，五十年一遇洪水位为+42.7m，斜交角126度，长度29m。箱涵的顶、底板厚度为60cm，侧墙为60cm。箱涵埋置小于50cm，所以机动车道位置的箱涵两侧设置搭板。箱涵位置涵底地质存在1.5~1.8米的淤泥，采用抛石挤淤的地基处理方法。箱涵地基承载等于大于180Kpa。
1、设计速度：40km|h 2、设计荷载：汽车城-A级 3、结构混疑土抗渗等级：W6 4、防水等级：二级 5、设计基本地震动峰值加速度：0.1g；特征周期为0.35s 二、过路箱涵设计 1、技术指标 A、净空与涵洞填上高度 本涵洞为过水箱涵，1-6x2.5m，涵洞填土高度为2.5m。 B、涵洞的斜交角：20＂ C、结构尺寸：1-6x2.5m，顶、底板倒角均为15x15cm。 2、主要材料 涵身采用C30抗渗混疑土（抗渗等级W6），其受力钢筋及改造钢筋采用HRB335（Ⅱ级）钢筋：涵身基础为C15混疑土 3、设计要点 ①、施工前应充分了解工程的地质条件和水文特性，认真阅 读图纸。查明工程处的地下障碍物、管线位置图，了解工程的质量要求以及施工中的监控内容，编写施工方案。 施工前确定基抗开挖线，4455线定位点、水平基点、变形观测点等，并在设置后加以妥善保护 ②、箱涵按整体闭合1122架计算内力。顶、底板受弯构件计 算（不计4455力的影响），侧墙按偏心受压构件计算；涵身
箱涵模板施工方案 编制： 审核： 审批： 项目经理部 2013年9 月
目录 1 编制依据 (1) 2 工程概况 (1) 3 模板方案选择与施工难点。 (1) 3.1施工现场情况 (1) 3.2模板方案选择 (1) 3.3 ................................................................................................................ 模板分项工程的难点 2 4 施工准备 (2) 4.1技术准备 (2) 4.2机具准备 (3) 4.3材料准备 (3) 4.4 ........................................................................................................... 劳动力组织及职责分工 3 5 主要施工方法 (3) 5.1工艺流程 (4) 5.2脱模剂的选择及使用注意事项 (4) 5.3箱涵底板模板设计 (5) 5.4箱涵墙及拱顶模板设计及施工 (5) 5.5洞口模板设计及施工 (7) 5.6模板的拆除 (7) 5.7模板的存放、维护及修理 (7) 5.8冬期施工 (8) 6 质量保证措施及质量标准 (9) 6.1模板加工质量标准 (9) 6.2进场模板材料质量标准 (9) 6.3模板安装质量标准 (10) 6.4质量控制主要项目及质量通病的防治 (11) 6.5质量保证措施 (11)
7 安全文明施工、消防环保措施 (12) 7.1安全文明施工保证体系 (12) 7.2安全文明施工注意事项 (13) 7.3文明施工 (13) 7.4消防环保措施 (14) 8 成品保护 (14)
土方工程施工方案 一、编制依据 二、工程概况 三、施工部署 四、安全施工管理措施 五、施工质量保证措施 六、施工进度保证措施 七、主要管理措施
一、编制依据 箱涵施工编制依据： 1、设计图纸（施—给1205，施—给1202，施—结 1204、1205、1206）； 2、施工现场踏勘情况； 3、《建筑工程施工质量验收统一标准》GB50300-2001 4、《建筑地基基础工程施工质量验收规范》GB50202-2002 5、建筑地基处理技术规范JGJ79-2002 6、建筑施工安全检查标准JGJ59-2011 7、施工现场临时用电安全技术规范JGJ46-2005 8、建筑边坡工程技术规范GB50330-2002 二、.工程概况 箱涵的入口位于“清水池B池”与“远期清水池”的东北方向，再转三座“机械絮凝平流沉淀池”与A、B“清水池间“，最后穿过排水排泥池与加药间之间到达终点接入乡村公路下的河道。箱涵总长度327.8m，其中10#检查井至接入河道处为d1.2m管铺设，长度为18.5m,从箱涵入口至10#检查井均为钢筋混凝土结构，箱涵截面尺寸为1.7m×1m长度309.3m；箱涵包括10个检查井1#—10#检查井，3个跌水井，分别位于6#、8#、9#检查井下方，6#、8#处跌水井截面尺寸为5m×1.4m，9#处跌水井截面尺寸4.5m×1.4m。
三、施工总体部署 1、土方施工阶段的施工流程 （1）、工艺流程（见图1） 图1 工艺流程 （2）、施工准备 ①土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。 ②箱涵场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续。 ③夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。 ④施工机械进入现场所经过的道路和卸车设施等， 应事先经过检查，必要时要进行加固或加宽等准备工作。 ⑤选择土方机械，应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑，以能发挥施工机械的效率来确定，
省道S365线中心涌至井岸二桥段工 程土建工程 涵洞工程施工方案 编制： 审批： 项目经理： 上海建工（集团）总公司 省道S365线中心涌至井岸二桥段工程土建工程项目经理部 二○一一年八月
目录 第一章工程概况 (4) 箱涵结构纵横断面图示意如下： (5) 第二章涵洞工程施工基本要求 (7) 第三章施工设计图要求 (8) 一、圆管涵 (8) 二、箱涵 (9) 三、分离式盖板涵 (10) 四、其它注意事项 (12) 第四章涵洞工程施工工艺 (13) 一、涵洞放样 (13) 二、基坑开挖工程 (13) 三、碎石垫层工程 (14) 四、混凝土垫层工程 (14) 五、涵洞钢筋工程 (15) 六、涵洞模板及支架工程 (16) 七、涵洞混凝土工程 (17) 八、施工缝的设置与施工 (19) 九、回填土工程 (20) 第五章涵洞的附属物工程 (20) 一、沉降缝 (21) 二、防水层 (21)
三、排水沟 (21) 四、砌体 (21) 第六章涵洞施工质量标准及检测项目 (24) 一、箱涵施工质量标准 (24) 二、管涵施工质量标准 (25) 三、盖板涵施工质量标准 (25) 第七章施工进度计划及人员机械安排 (26) 一、施工进度计划 (26) 二、人员配备计划及职责范围 (26) 三、施工机具配备计划 (27) 第八章安全文明施工保护措施 (28)
第一章工程概况 本工程为省道S365线中心涌至井岸二桥段涵洞工程，本工程新建钢筋混凝土箱涵8个，圆管涵1个，盖板涵2个（石油管道保护箱涵）。涵洞基底采用CFG及预应力管桩进行处理。主要工程数量表如下： 箱涵工程数量表 圆管涵工程数量表
箱涵施工施工方案 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
南阳市梅溪河、三里河综合整治工程第二标段 （项目编号：NZGC2015165-1号） 箱涵施工专项施工方案 批准： 审核： 编制： 中国水利水电第十一工程局有限公司 南阳市三里河综合整治工程项目经理部 2016年9月7日
目录
1工程概况 1.1工程概况 南阳市三里河综合整治工程位于河南省南阳市境内，工程起点位于罗洼水库下游，终点位于三里河与白河入河口处，全长约8.76km。施工项目主要包括截污工程、河道工程、桥梁工程、景观工程。其中截污工程采取“沿河截污，超量溢流”的工程方案，根据河道断面型式采取“管道截污＋箱涵截污”相结合的方式。主要实施工程内容：新建三里河截污箱涵11.64km，顶管2.474km，开槽埋管3.29km。 1.2现场概况 三里河贯穿南阳市境内，河周边房屋密集，部分建筑侵占原始河道，施工条件较为复杂，且箱涵桩基在施工的时候，由于地质条件的原因和桩基施工平台的需求，钻孔灌注桩实际钻孔的标高要高于桩顶的设计标高，具体以现场实测值为准。 1.3地质报告 （1）土层分布 三里河流域内出露的地层岩性主要为第四系松散覆盖层。现由新至老描述如下： 第①层杂填土（rQ）：浅黄、灰褐、青灰、灰黑、杂色，主要成份为建筑垃圾、生活垃圾及淤泥等，该层结构松散，属中等透水，分布不均匀，主要分布于河流两岸，层底埋深0.5-6.7m，层厚0.5-6.7m。 第①-1层素填土（rQ）：浅黄、灰褐、青灰、灰黑色，稍湿，主要成份为重粉质壤土及砂土，偶见少量砖碎屑等，结构松散，中等透水，主要分布于河流两岸，层底埋深0.5-8.5m，层厚0.5-6.0m。 第②粉质粘土（Q4al+pl）：灰黄、灰褐、青灰、黄褐色，主要成份为粉粒、砂粒，可塑状态，含铁锰质氧化物薄膜，水平薄层理发育，弱透水，主要分布于一级阶地上部，层底埋深2.1-9.3m，层厚0.2-7.4m。 第②-1层淤泥质粉质粘土（Q4al+pl）：黑褐色、灰褐色，软塑－流塑状态，含少量有机质, 略具腥臭味，主要位于梅溪河河床中，层底埋深0.9- 6.8，层厚0.6-3.4m。
钢筋混凝土箱涵施工方案 （一）测量与放样 1、用全站仪放出箱涵中心线和道路中心线，用水准仪测出地面高程。 2、核对设计提供地质资料，决定开挖坡度,排水方案和支护方案，定出开挖范围。 3、根椐箱涵中心线和道路中心线用全站仪,钢尺放出基坑底线和基坑上口开挖线.把中心桩和开挖边线用全站仪引出护桩。 （二）基础施工 1、基坑开挖 （1）基坑开挖边坡，坡度采用1：0.5。基底四周设0.5米宽排水沟和0.5米宽 工作面。 （2）基坑采用人工配合挖掘机进行开挖，挖掘机开挖基坑，挖至距坑底30cm时， 报请监理工程师,将地基承载力检测部位挖至设计标高进行检测，地基承载力符合要 求后，人工按设计标高清理基坑，在基底四周人工挖排水沟，挖至标高的基坑，及时 检查基坑尺寸、高程，符合要求后，立即进行下道工序施工。 2、砂砾垫层施工 基坑开挖完成后，铺筑40cm厚砂砾垫层，分两层填筑，用压路机压实，压实度达 到96%以上。 3、垫层混凝土施工 （1）垫层支模采用5cm*10cm（宽*高）钢模板，短钢筋打入砂砾垫层固定.模板 安装位置、平面尺寸、轴线偏位、相邻模板高差满足设计和施工技术规范及JTJ041-2000《公路桥涵施工技术规范》相关要求。经现场技术人员自检合格后，上 报监理工程师检验，验收合格后进行混凝土浇筑。 （2）混凝土浇筑：当混凝土到现场时，检查其坍落度、均匀性等指标，合格后方可 使用。 垫层采用C20混凝土，由2号混凝土拌和站供应。采用平板振动器振捣实，浇筑完
成后先用刮杠刮平，再用木抹子搓平。 （3）试件制取：混凝土施工中，按施工规范及质量检验评定标准相关要求，每工作班制取2组混凝土试件，同时多制取1-2组标养。 （4）混凝土养生:混凝土表面二次压光以后及时用土工布覆盖，洒水养生，养护过程中，基坑四周开挖排水沟，防止雨水进入基坑内。 （5）模板拆除：模板拆除在混凝土强度达到80%设计强度后方可进行，模板拆除时，报请监理工程师检查外观质量、几何尺寸并签认，以便进行下道工序施工。 基础检查项目 ，缝内填塞涂沥青浆膏木板，八字墙与涵台设沉降缝宽1cm，缝内用沥青麻絮填塞。 （三）箱涵施工 施工顺序： 箱涵分段浇筑，第一次浇注至底倒角上口。第二次浇注涵身剩余部分。浇注时，采用隔段浇注法，沉降缝在第二次浇注的镶段时在前一段立面处填塞涂沥青浆膏木板，利于后期沥青麻絮填充。 1、恢复中线
过道路箱涵施工方 案
箱涵工程施工方案 一、编制依据: 1、施工图纸 2、现场实际勘察情况。 3、国家现行的建筑工程施工质量验收规范; 《市政道排工程质量检验评定标准》(GJJ1-90) 《市政管渠工程质量检验评定标准》(GJJ3-90) 《混凝土结构工程施工质量验收规范》(GB50204- ) 4、《工程建设质量管理条例》; 5、《工程建设标准强制性条文》; 6、《中华人民共和国建筑法》; 7、《中华人民共和国合同法》; 8、现行《建筑施工及验收规范》。 二、工程概况 本工程为电厂”上大压小”2×600MW级扩建工程连接”五通一平”场外环塔施工道路的过桥箱涵。 1、箱涵概况: 该箱涵为两孔箱涵,并列布置于电厂原有灰库排水渠消力池池壁内侧, 箱涵底板直接浇筑在原消力池底板上, 箱涵顺原消力池底板走向总长14米, 总宽度8米, 箱涵出水口立面与原排水渠消力池壁立面夹角成72.3°, 箱涵中心线位于新建道路中心线上, 单孔内
部净空尺寸为3.3m×2.3 m×14 m,底板、墙板及顶板为现浇钢筋砼, 厚读度均为350㎜,砼强度等级C30, 抗渗等级W6。 本工程箱涵砼总量为约115立方米, 钢筋约15吨。 2、质量目标: 施工质量达到”优良”, 合格率100%, 优良率95%。 3、工期目标: 箱涵工程计划 12月15日开工, 01月15日完工, 总工期为30天。 4、安全目标: ( 1) 不发生人身死亡事故及重伤事故, 控制负伤率不超过3‰; ( 2) 不发生一般及以上设备损坏事故; ( 3) 不发生一般及以上火灾事故; ( 4) 不发生同等及以上责任的重大交通事故; ( 5) 不发生环境污染事故和垮(坍)塌事故; ( 6) 设施标准, 行为规范, 施工有序, 环境整洁, 树立安全品牌工程, 争创全国电力建设工程安全文明施工一流现场。 三、施工部署 1、施工总体部署: 本箱涵分两个施工段组织流水施工作业, 一节箱涵即为一施工段; 主体结构混凝土采用商品混凝土, 采用浇灌运
成县城区道路工程第三标东河西路 K0+737.30箱涵 箱 涵 专 项 施 工 方 案 编制： 审核： 编制日期：2012年9月18日 施工单位：江西省地质工程（集团）公司
一、工程概况 K0+737.30排水箱涵位于东河西路第三标段，箱涵总长45.37米，宽6米，结构形式为单孔6×4米，顶、底板主筋均为Φ22，箱涵主体结构采用C30砼现浇；每6米一节标准单元节，两节间设置沉降缝，缝宽2厘米，缝内填塞橡胶止水带。垫层厚20cm砂砾石垫层：采用60cm C20混凝土基础，50cm钢筋砼箱体，混凝土钢筋保护层厚度均为3cm。锥坡材料均采用M7.5浆砌片石，片石强度不低于30Mpa，洞口铺砌采用C25砼。 主要工程项目为：沟槽土方开挖；铺砂砾石垫层；砼垫层；钢筋砼底板；钢筋砼壁板；钢筋砼顶板；接缝处理；施工缝处理；洞口八字墙；回填；路基水泥稳定石屑；沥青路面；清理、竣工。 详见施工图: 二、编制依据 1、工程设计图纸： 2、国家规范和行业标准： 3、施工调查及现场踏勘； 4、公司拥有的科技成果、施工工艺、施工方法成果、管理水平及多年积累的类似工程施工经验等。 5、相关法律法规对水土保持、环境保护、安全管理的规定； 三、编制原则 1、根据工程实际情况，制定切实可行的施工方案，确保施工目标的圆满实现。 2、合理布置施工现场、尽量减少工程消耗，降低生产成本。
四、施工组织计划 1、人员配置 1.1现场配备足够的试验、技术、质量管理人员，已经到位。 姓名性别职称工作岗位备注宋明智男高级工程师现场技术负责 冯艳霞女技术员测量员 李伯红男技术员质检员 陈爱峰男技术员现场质检员 李邦来男技术员现场负责人 施工人数37 1.2施工队伍安排 领工员：3人钢筋工：8人模板工：9人砼工：8 人 浆砌工：5人杂工：4人 2、机械配备 序号设备名称单位数量备注 1 混凝土搅拌运输车辆 6 商砼运輸 2 电焊机台 3 钢筋加工 3 钢筋砌割机台 2 钢筋加工 4 钢筋变曲机台 1 钢筋加工 5 钢筋调直机台 1 钢筋加工 6 插入式振捣器台 5 7 全站仪台 1 8 水准仪台 2 9 挖机台 3 基坑开挖 10 18mm厚木模板平方1300
泉州市鲤城区兴贤路西段排水管沟工程 雨 水 箱 涵 模 板 专 项 施 工 方 案 编制人： 审核人： 审批： 泉州清华建设有限公司 二0一四七月十一日
目录 一、工程概况及编制依据 (2) 二、施工组织和管理机构 (3) 三、施工进度计划 (4) 四、箱涵涵身施工工艺流程 (7) 五、模板支架计算 (18) 六、模板加工安装质量标准 (19) 七、各项资源需求 (20) 八、模板安装、拆除安全注意事项 (24)
九、文明施工措施 (24) 十、应急响应预案 (26) 附后：施工进度计划 雨水箱涵模板、支架安全施工方案 一、工程概况及编制依据
1.1工程概况 本工程位于泉州市鲤城区金龙街道。为配套后坑拆迁安置房的建设，以改善片区排水管网系统，推动安置房地块间规划道路（江南路）及兴贤路排水工程建设。兴贤路排水工程桩号K0+000～K0+838.559段设计一条3.2m×1.6m非预应力钢筋砼排水箱涵838.559米。 1.2编制依据 1、施工图纸：中国市政工程中南设计研究总院有限公司设计的《中国市政工程中南设计研究院有限公司》排水工程图纸变更、工程洽商等。 2、国家强制性技术质量标准、施工验收规范、规程。 3、国家行业及地方有关政策、法律法令、法规。 4、施工过程涉及相关的规范、标准条文。 1）、《室外排水设计规范》GB50014-2006 2)、《工程测量规范》GB50026-97 3）、《给排水工程施工通用图集》95S516 4）、《建筑地基基础工程施工质量验收规范》GB50202-2002 5）、《建筑地基处理技术规范》JGJ79-2012 6）、《砼强度检验评定标准》GBJ50107-2010 7）、《建筑工程施工质量验收统一标准》GB50300-2001 8）、《混凝土结构工程施工质量验收规范围》GB50204-2002 9）、《钢筋焊接及验收规范》JGJ18-2012 10）、《给排水管道工程施工验收规范》GB50268-2008 11）、市政工程质量检收评定标准汇编 12）、《建筑施工安全检查标准》JG59-99 13）、《施工现场临时用电安全技术规程》JGJ46-2005 14）、《建筑施工脚手架实用手册》； 15）、《建筑施工模板安全技术规范》JGJ162-2008； 16）、《建筑施工扣件式脚手架安全技术规范》JGJ130-2001。
******************工程 箱涵模板支撑工程 专 项 施 工 方 案 编制人： 审核人： 审批人： ******** **** *****
目录 第一章编制依据----------------------------------------------- 1第二章工程概况----------------------------------------------- 2 一、危大工程概况和特点------------------------------------- 2 二、施工平面布置------------------------------------------- 4 三、施工要求----------------------------------------------- 5 四、质量目标----------------------------------------------- 5 五、安全目标----------------------------------------------- 5 六、环保目标----------------------------------------------- 6 七、文明施工目标------------------------------------------- 6第三章施工计划----------------------------------------------- 6 一、施工进度计划------------------------------------------- 6 二、材料、设备及劳动力计划--------------------------------- 6第四章施工工艺技术------------------------------------------ 10 一、技术参数---------------------------------------------- 10 二、工艺流程---------------------------------------------- 10 三、施工方法---------------------------------------------- 10 四、操作要求---------------------------------------------- 16 五、检查要求---------------------------------------------- 21 六、关键过程及其控制措施---------------------------------- 22第五章施工安全保证措施-------------------------------------- 23 一、组织保障措施------------------------------------------ 23 二、技术措施---------------------------------------------- 25 三、监测监控措施------------------------------------------ 26第六章施工管理及作业人员配备和分工 -------------------------- 28 一、施工管理人员------------------------------------------ 28 二、安全生产管理人员-------------------------------------- 28 三、特种作业人员------------------------------------------ 29第七章验收要求---------------------------------------------- 29 一、验收标准---------------------------------------------- 29
钦州市北部湾大道至中马钦州产业园道路I标段工程（园区外段） 箱涵专项施工方案 编制： 复核： 审批： 广西建工集团第四建筑工程有限责任公司 驻钦州市北部湾大道至中马钦州产业园道路工程I标段 项目经理部编制 2017年月日
一、编制目的及依据 1、编制目的 保证箱涵施工顺利完成，保证箱涵施工工期及施工质量要求，并杜绝安全事故的发生，特制定本方案。 2、编制依据 1）施工组织设计及设计施工图纸。 2）相关施工质量验收规范： （1）混凝土结构工程施工质量验收规范GB50204-2015； （2)给水排水构筑物工程施工及验收规范GB50141-2008； （3)给水排水管道工程施工及验收规范GB50268-2008； （4）建筑地基基础工程施工质量验收规范GB50202-2002； （5）地下防水工程质量验收规范GB50208-2011； （6）砌体工程施工质量验收规范GB50203-2011 ； 3）现有的技术装备、管理水平和类似工程的施工经验。 二、工程概况 工程建设场地西起现状进港公路，东至中马产业园西侧边界，全长3.127Km，终点处与广西华蓝设计（集团）有限公司设计的马莱大道接顺。本工程主要实施的是下穿道路的人行及排水箱涵。 I标段箱涵有两处：1.中心桩号K0+180，与道路中心线斜交69度，涵身采用单身单孔钢筋混凝土结构，净尺寸采用9.0m*4.5m （B*H）,箱涵总长度72.8m，洞口采用一字形翼墙。2.中心桩号
K1+125，与道路中心线正交，涵身采用单身单孔钢筋混凝土结构，净尺寸采用5.0m*4.5m（B*H）,箱涵总长度80.5m，洞口采用一字形翼墙。 三、自然条件及工程地质 1、本工程抗震设防烈度为7度，设计基本地震加速度值为0.10g,地震动反应谱特征周期为0.35s，按7度采取抗震措施，建筑场地设计地震分组为第一期，场地类别为Ⅱ类，场地所处抗震设防烈度为7度区，但场地所揭露的岩层不存在饱和砂土和饱和粉土，可不考虑液化影响。 2、工程地质条件： 根据设计标高，开挖揭露的地层主要有： ①层，淤泥质土：灰黑、流塑，含有少量砂，有机质，且带腥臭味。 ②层，黏土：黄灰，可塑，以粘土为主，约含30%碎石，粒径为10mm-20mm,无摇震反应，干强度中等，韧性中等。 ③层，强风化砂岩：褐灰色，黄褐色，棕红色，结构构造大部分破坏，岩芯呈碎块状，节理裂隙较发育。 ④层，中风化砂岩：褐灰色，黄褐色，结构构造部分破坏，岩芯呈短柱状，节理裂隙较发育。 3、地下水： 本场地下水类型为上层滞水：主要赋存在淤泥质土层，主要受大气降水和河水径流侧向渗透补给，流向下游排泄，地下水较丰富，
第一节工程概况 一、工程概况 工程名称: 富阳东大道项目市政基础设施地下道路工程 建设地点: 富阳江滨东大道 建设单位: 富阳市城建投资有限公司 代建单位: 富阳市中大房地产有限公司 设计单位: 上海市政工程设计研究总院 监理单位: 上海建通工程建设有限公司 施工单位: 浙江省交通工程建设集团 建设工期: 2009 年2月21日—2010年10月20日（20 个月） 工程造价：18464.8556 万元富阳东大道项目市政基础设施地下道路工程西起富阳富春江第一大桥北引桥，沿富春江北岸低丘山脚向东到高尔夫路。富阳东大道地下道路布置于地面道路正下方，与地面道路基本采用同一线位。东大道地面和地下道路的计算行车速度为40km/h。地下道路规模为机动车双向4车道，采用单层双跨矩形断面，结构宽约19.8m，分别有敞开段、加宽段、渐变段、标准段和通风敞口段，结构典型断面示意图见附图。通道分南、北两线。通道北线起点桩号K1+130,终点桩号为K2+700,全长1570m其中桩号K1+250- K2+555为暗埋段，两端为敞开段；通道南线起点桩号K1+130,终点桩号为 K2+90C,全长1770m其中桩号K1+25旷K2+75C为暗埋段，两端为敞开段。 二、结构描述 本工程通道内净高在5570伽?6140mm之间变化；通道内标准净宽为8800mm，局部地段渐变加宽，最宽部位为12800m;箱涵结构底板厚有400m、500mm 600m、700 mm、800m、900m、1000m、1100m、1300m等几种尺寸，外墙板厚有300m、 500m 、700m、750m、800m等几种尺寸，中墙板厚600m，顶板厚有500m、600m、700 m、800m、1000m、1100m等几种尺寸；部分桩号设置横梁，尺寸为1500X1600（宽X 高，余同）、1000X600、900X800、800X600、1500X300、1000X1300等；经过计算其顶板最大设计荷载为40.399KN/ m2,梁最大设计荷载87.308 KN/m根据工程实际和项目施工组织计划，通道顶板的模板支撑架选用HR系列可调重型门式脚手架。
南阳市梅溪河、三里河综合整治工程第二标段 （项目编号：NZGC2015165-1号） 箱涵施工专项施工方案 批准： 审核： 编制： 中国水利水电第十一工程局有限公司 南阳市三里河综合整治工程项目经理部 2016年9月7日
目录 一.工程概况 (1) 工程概况 (1) 现场概况 (1) 地质报告 (1) 二、编制依据 (2) 三、施工过程 (2) 钻孔灌注桩施工............................. 错误！未定义书签。 施工工艺流程 (2) 测量定位 (3) 长螺旋钻孔压灌桩施工................... 错误！未定义书签。 旋挖成孔灌注桩施工 (5) 箱涵施工................................... 错误！未定义书签。 箱涵施工工艺流程 (6) 箱涵施工前准备 (6) 垫层及箱涵底板施工 (6) 侧壁及顶板的施工 (7) 伸缩缝处理 (8) 台背填土 (8) 箱涵的细部构造施工 (8) 四、质量保证措施 (9) 人员组织................................... 错误！未定义书签。 加强管理制度 (9) 施工质量控制 (10) 钻孔灌注桩 (10) 钢筋工程 (10) 模板工程 (11) 混凝土工程 (12) 五、雨季施工措施 (13) 六、安全保证措施 (14) 健全保证体系、加强安全管理 (14) 加强思想教育工作、提高全员安全意识 (14) 七、文明施工 (14) 八、环境保护措施 (15)
1工程概况 1.1 工程概况 包括截污工程、河道工程、桥梁工程、景观工程。其中截污工程采取“沿河截污，超量溢流”的工程方案，根据河道断面型式采取“管道截污＋箱涵截污”相结合的方式。主要实施工程内容：新建三里河截污箱涵4km，顶管km，开槽埋管km。 1.2 现场概况 三里河贯穿南阳市境内，河周边房屋密集，部分建筑侵占原始河道，施工条件较为复杂，且箱涵桩基在施工的时候，由于地质条件的原因和桩基施工平台的需求，钻孔灌注桩实际钻孔的标高要高于桩顶的设计标高，具体以现场实测值为准。 1.3 地质报告 （1）土层分布 三里河流域内出露的地层岩性主要为第四系松散覆盖层。现由新至老描述如下： 第① 第① 第② 第② 第③层中粗砂(Q4al+pl)：褐黄、灰黄色，湿— 第④ 第⑤ 第⑥ 第⑦层粗砂 (Q3al+pl)：黄褐色、灰黄色，湿— 第⑧ 第⑨ （2）水文地质条件 地下水类型及补迳排条件 土体渗透性
黄金辅道 一、工程概况及主要工程量 本线路为开发区围，起点桩号S0+000，终点桩号为S2+308.235，全长2.308Km。三个涵洞分别位于S0+080、S0+715、S0+815，主要用于农田灌溉、防洪等。 二、编制依据及编制原则 （一）、设计依据 1、《水工混凝土结构设计规》（SL T191-2008） 2、《给谁排水工程混凝土构筑变形缝设计规程》（CECS117：2000） 3、《给水排水构筑物施工及验收规》 4、《城市桥梁设计规》（CJJ 11-2011） 5、《混凝土结构耐久性设计规》（GB/T50476-2008） 6、《混凝土结构设计规》(GB50010-2010) 7、《给谁排水工程构筑物结构设计规》（GB50069-2002） 8、《砌体结构设计规》GB50003-2011 9、国家地方相关的标准、规、规程、法规等。 三、施工工艺及具体施工方法 二、施工前人员准备 1、经理部对施工人员进行施工前培训，掌握箱涵施工的技术及相关安全问题。 2、强化安全员的安全意识，施工的安全教育工作，要形成人人讲安全，人人抓安全，人人注意安全的高度思想，要健全安全组织机构，建立安全岗位责任制、贯彻执行“安全第一、预防为主，综合治理”的方针等基础性工作；制定实际可行的施工安全防患及保障施工生产及生活的安全措施。 3、让所有参加施工人员熟悉施工方案及质量要求，确保工程质量符合要求。 二、材料选用 水泥、钢筋、钢板，砂石等材料应附有质量说明书并符合国家标
准的规定及施工图纸的要求。 本工程按六度地震烈度设防。本工程抗震类别乙类，使用年限50年，安全等级二级。 三、测量放样 （一）在涵洞工程开工前，利用已复测确认的导线点、水准点，用GPS恢复涵轴方向，同时引至线外控制，便于施工过程中随时复检轴线位置,还需到现场进行实地测量，检查箱涵高程和轴线是否与设计相符合。 （2）材料试验及配合比设计 在人员、设备、材料等进场后，对工程所需的水泥、钢筋、水及各种标号的砂浆、砼配合比设计等先行试验。原材取样在监理工程师旁站下进行，试验过程接受监理工程师监督。 （3）场地布置 施工现场周围设置截水、排水沟，确保现场不积水。适当平整场地、修建便道，对涵洞施工现场进行适当的围护措施。 四、主要施工方案、方法 1、基坑开挖 开挖前，先精确放出基础轴线及开挖边线。涵洞基础采用挖掘机放坡开挖至基础底面上30cm处，再人工配合清底，修整边坡坡度，边坡坡度满足施工规。 2、基坑排水 本施工段地下水丰富，约在原地面以下2m左右，在基坑开挖时基坑顶四周设截水沟，基坑四角设集水坑，积水由潜水泵抽水至坑外；排水过程中不应中途停止抽水，抽水能力为渗水量的1.5～2倍。 3、基底换填 本涵基底置于粉质粘土上，基底承载力不足，采用砂夹卵石换填至泥质砂岩层，分层夯实，每层20cm。换填宽度比基础宽度每侧宽50cm。挖至基坑底需要进行验槽，及时通知设计代表。 五、混凝土垫层施工 基坑开挖成型后对基坑平面尺寸、位置、高程、基底承载力等指标经自检及监理检验合格后，即可进行底板下部混凝土垫层的施工。模板使用组合钢模，钢模背部支撑使用方木、木楔、钢筋和管钢等材料支撑在基坑开挖侧面。
