一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，
它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着
自动调节、安全保护、转换电路等作用。1、电磁继电器的工作原理和特性电磁
式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸
合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。2、热敏干簧继电器的工
作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型
热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线
端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按
隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。.
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。3、吸合电流
是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不
要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。4、释放
电流是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一
定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。
5、触点切换电压和电流是指继电器允许加载的电压和电流。它决定了继电器能
控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
三、继电器测试1、测触点电阻用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0；而常开触点与动点的阻值就为无穷大。由此可以区别出那个是常闭触点，那个是常开触点。2、测线圈电阻可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。3、测量吸合电压和吸合电流
找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合
电流。为求准确，可以试多几次而求平均值。4、测量释放电压和释放电流也
是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的
10~50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，
这样会对电路的稳定性造成威胁，工作不可靠。
四、继电器的电符号和触点形式继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上
继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在
长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有三种基本形式：
1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。
2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。
3.转换型（Z型）这是触点
组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触
点组称为转换触点。用“转”字的拼音字头“z”表示。
五、继电器的选用 1.先了解必要的条件：①控制电路的电源电压，能提供的最大电流；②被控制电路中的电压和电流；③被控电路需要几组、什么形式的触点。选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。最后考虑尺寸是否合适。3.注意器具的容积。若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型继电器产品

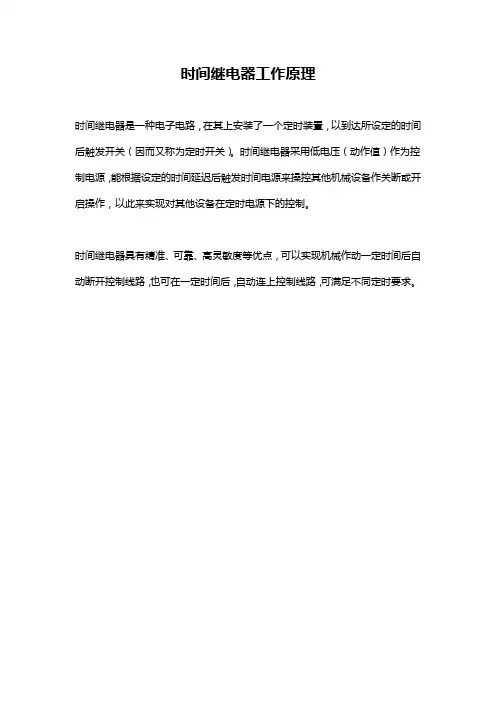

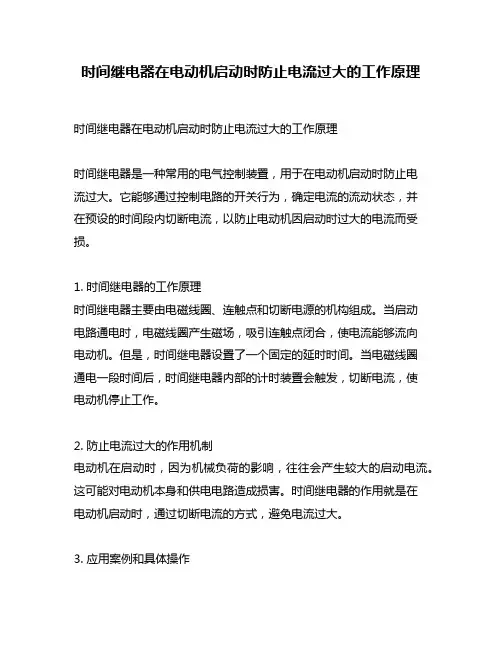

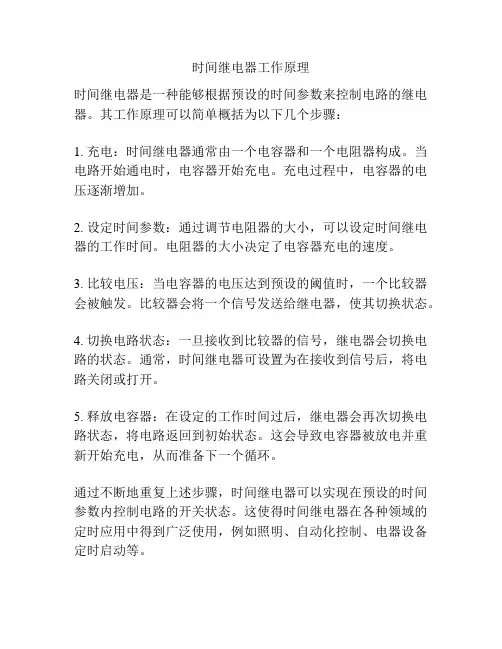

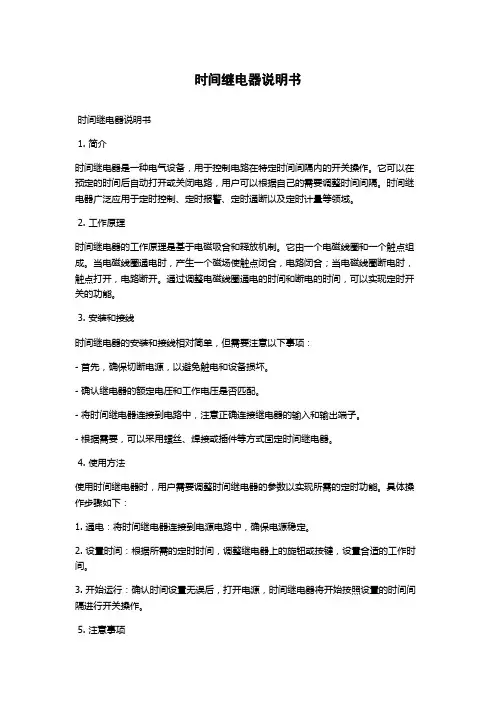

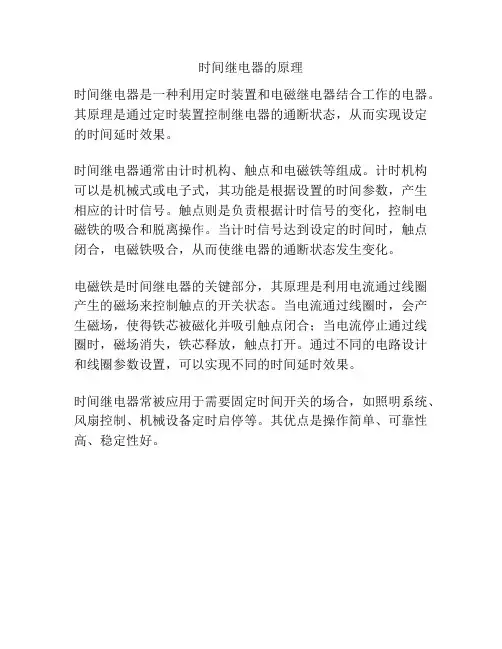

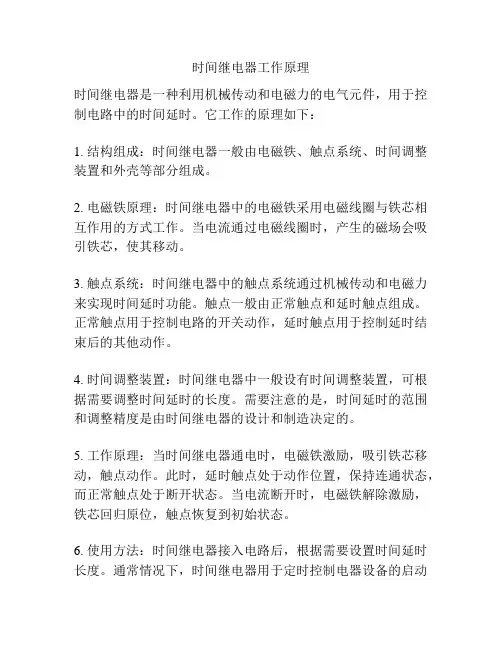

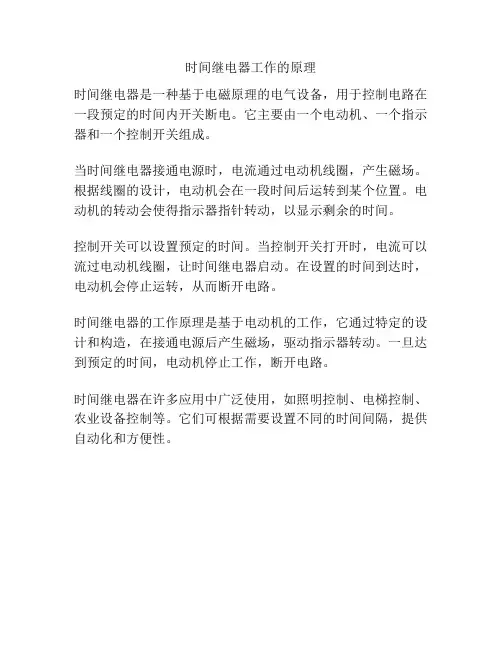

时间继电器的作用及功能原理 2011年11月04日11:30?来源：本站整理?作者：秩名?我要评论(0) 时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说：用来控制较高电压或较大功率的电路的电动开关：给继电器工作线圈一个控制电流，继电器就吸合，对应的触点就接通或断开。在供电电路中，继电器也被称为接触器。 关键字:时间继电器,继电器 从驱动时间继电器工作的电源要求(驱动线包工作电压)来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。时间继电器另一个区分点是它的触点(执行接通或断开被控制电路的开关)，分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流(即触点允许控制的功率)的区别，供不同用途选用;另外特殊触点还有带自锁(动作后即使控制电压消失，触点自己保持失去控制时的状态)，带延时吸合或延时释放功能等种类，供特殊情况下使用。 1.时间继电器当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。 (1)结构(图2-3) (2)时间继电器的符号(图2-4) (3)时间继电器认识 类型认识：电磁式、空气阻尼式、电动式、电子式 ①直流电磁式时间继电器——用于直流电气控制电路中，只能直流断电延时动作。 优点：结构简单、运行可靠、寿命长;缺点：延时时间短。 ②空气阻尼式时间继电器——利用空气阻尼作用获得延时。 分：通电延时、断电延时两种。 ③电子式时间继电器——分R-C式晶体管和数字式时间继电器。 优点：延时范围宽、精度高、体积小、工作可靠。 晶体管式时间继电器以RC电路电容充电时电容器上的电压逐步上升的原理为基础。电路有单结晶体管电路和场效应管电路两种。
继电器的工作原理和特性及作用! 工作原理和特性 当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 继电器目前已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
继电器的作用 继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。 ....继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。 ....作为控制元件，概括起来，继电器有如下几种作用： .....1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 .....2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小
继电器是什么? 继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)。它实际上是用较小的电流去控制较大电流的一种“自动开关”。 继电器的分类： 1、按工作原理和结构特性可分为：电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器、其他类型的继电器（有继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等） 2、按动作原理可分为：电磁型、感应型、整流型、电子型、数字型等 3、按继电器的作用可分为：启动继电器、量度继电器、时间继电器、中间继电器、信号继电器、出口继电器 一、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;处于接通状态的静触点称为“常闭触点”。 固态继电器的原理及结构 SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关，不能混用。 下面以交流型的SSR为例来说明它的工作原理，图1是它的工作原理框图，图1中的部件①-④构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。 图1 工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控
继电器的工作原理 简介 当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 1、电磁继电器的工作原理和特性 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，
从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。 继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。 释放值xf与动作值xx的比值叫做反馈系数，即Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0 2、热敏干簧继电器的工作原理和特性 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，
一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。. 二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。2、
教学过程与内容要点： （一）复习 讲评作业 （二）新课讲授 一、制动的种类 二、机械制动设备 1、电磁离合器 电磁离合器的结构： 原理：电磁离合器的电磁线圈通电，动、静摩擦片分离，无制动作用，
电磁线圈断电，在弹簧力的作用下动、静摩擦片间产生足够大的摩擦力而制动。 2、电磁抱闸 1）结构（结合实物讲解） 2）工作原理 上图为断电抱闸，结合示意图讲解工作原理：通电时电磁力拉动杠杆，使闸瓦与闸轮分开，电动机可以自由旋转，断电时，拉簧的作用使闸瓦抱紧闸轮，实现制动。 三、速度继电器 1、速度继电器结构与电气符号
1－外环2－鼠笼绕组3－永久磁铁4－顶块5－动触点6－静触点 2、工作原理 速度继电器的转轴与电动机转轴连在一起。在速度继电器的转轴上固定着一个圆柱形的永久磁铁，磁铁的外面套有一个可以按正、反方向偏转一定角度的外环；在外环的圆周上嵌有鼠笼绕组。当电动机转动时外环的鼠笼绕组切割永久磁铁的磁力线而产生感生电流，并产生转矩，使外环随着电动机的旋转方向转过一个角度，这时固定在外环支架上的顶块顶着动触头，使其一组触头动作。若电动机反转，则顶块拨动另一组触头动作。当电动机的转速下降到100r/min左右，由于鼠笼绕组的电磁力不足，顶块返回，触头复位。因继电器的触头动作与否与电动机的转速有关，所以叫速度继电器，又因速度继电器用于电动机的反接制动，故也称其为反接制动继电器。 3、使用方法 使用速度继电器作反接制动时，应将永久磁铁装在被控制电动机的同一根轴上，而将其触头串联在控制电路中，与接触器、中间继电器配合，以实现反接制动。 4、常用型号及触头动作条件 常用的速度继电器有JYl型和JFZ0型两种。其中JYl型可在700～3600 r/min范围工作，JFZ0-1型适用于300～1000r/min，JFZ0-2型适用于
安全继电器工作原理 关于安全继电器工作原理，实际上存在两个层面问题：一是未能区分安全继电器与普通继电器的区别。二是不清楚安全继电器如何搭建形成的安全继电器模块。大家想了解安全继电器工作原理，其实真正同应用相关的的是安全继电器模块的工作原理！基于当前安全设计在国内尚处于刚刚有所需求的实际情况，工程师无论是对安全继电器，还是安全继电器工作原理都不是特别清楚，为了更好服务设计工作，天之行愿就安全继电器工作原理同广大设计人员进行相关的交流。 第一个问题：安全继电器元件是如何构建安全继电器模块的，涉及安全继电器与普通继电器的区别 第二个问题：安全继电器工作原理才是我们搭建安全回路时，真正需要知道的！ 下面我们将从三个方面予以介绍： 一、功能作用—解决什么问题？ 在设备运行过程中，由于外部的原因，或者违规操作（无论是不懂导致的误动作或是疲劳导致的误动作），以及内部器件失效，都可能导致事故的出现，轻则财物损失，重则发生机毁人亡的恶性事故，为了降低这些事故的出现，我们在进行这些设备的设计时，一般都会针对相关情况做出相应的安全设计：如急停设计、安全门设计、安全光幕设计，双手启动设计，安全边沿设计等。这些设计要时刻实现相应的安全功能，必须基于所有的器件都能保持动作正常，功能完好！ 显然这是一种理想状态，真实的情况是：从来没有“不坏”的器件，总是有一些器件在运行中会出现这样或那样的异常，导致其功能出现故障。这样由于
某个器件出现了故障，将会导致设计中整个安全功能的丧失，从而使得事故发生的概率大幅度的提高！ 举个例子：当周围环境出现了状况，你希望急停设计启动，断电停机！当你拍下急停按钮时，由于种种原因，按钮卡阻了，接入电路中的常闭触点未能分开，自然也就无法实现断电停机----急停安全设计完全失效！又或者，当你拍下急停按钮后，急停按钮没有问题，接主电源的交流接触器发生了触头粘连，不能断开，此时你当然无法实现断电停机----急停安全设计完全失效！ 在上述举例中，我们发现，任一个器件的功能异常，就可以导致整个安全设计的丧失！也许有人会说，选高品质的器件就可以解决这个问题!是的，没错，提高器件品质永远是降低事故的一个不二选择！然而，品质提高永远在路上。如何在当下现实的器件品质水平下，可靠维持安全设计功能的实现，从而降低事故发生的概率就成了一个必须解决的问题！也就是说，如何在承认器件可能存在故障的前提下，任然能维持系统安全功能不丧失，且故障能被及时检查出来！安全继电器原理就是为解决此问题而被发明出来的一个功能器件。 二、安全继电器模块动作逻辑

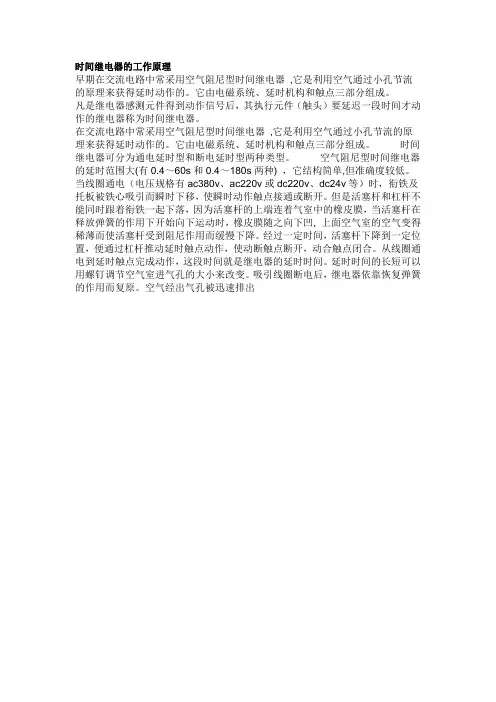

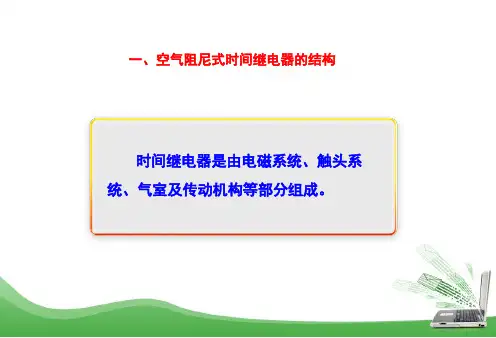

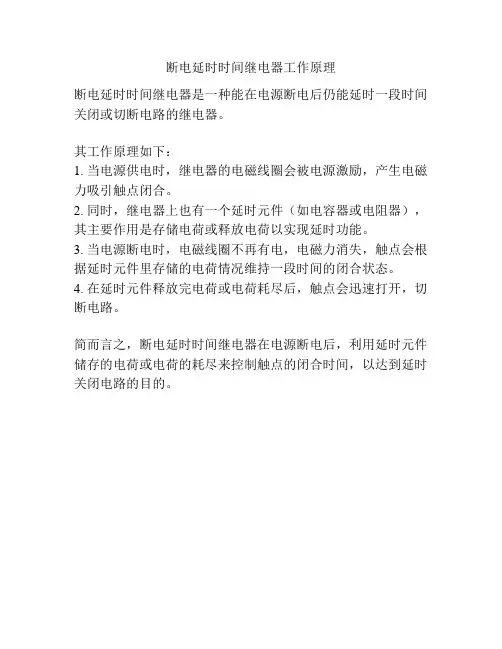

时间继电器工作原理及使用注意事项 在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。 时间继电器可分为通电延时型和断电延时型两种类型。 空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s 两种) ，它结构简单,但准确度较低。 当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻
